Обзор и тест материнской платы MSI X99A XPOWER GAMING TITANIUM

Выход на рынок новых процессоров Intel с архитектурой Broadwell-E дал повод производителям материнских плат обновить свой модельный ряд под сокет Intel LGA2011-3. В первую очередьновые платы получили нативную поддержку новых процессоров Intel Core i7 68xx и 69xx на уровне BIOS (поддержка «старых» никуда не делась), и, конечно же, несколько изменились потребительские свойства продуктов.

Для «энтузиастов» компания MSI приготовила топовую модель материнской платы MSI X99A XPOWER GAMING TITANIUM.

Технические характеристики

  • Сокет: Intel LGA2011-3;

  • Поддерживаемые процессоры: Intel Core i7 / Extreme Edition (Haswell-E, Broadwell-E);

  • Чипсет: Intel X99;

  • Оперативная память: 8 x DIMM DDR4-2133–3466(O.C.), макс. до 128 Гбайт;

  • Слоты расширения: 5 x PCI-E x16 v3.0 и 1 x PCI-E x1 v2.0 (Слот PCI_E6, U.2 порт и M.2 PCIe 3.0 x4 используют одну шину пропускания).

  • Режимы работы слотов PCI-E x16: для процессоров с 40-а линиями (x16/x0/x0/x0/x0 или x16/x0/x0/x16/x0 или x16/x0/x0/x16/x8 или x8/x8/x0/x16/x8), для процессоров с 28-ю линиями x8/x8/x0/x16/x8 или x16/x0/x0/x8/x0 или x8/x8/x0/x8/x0 или x8/x8/x0/x8/x4);

  • Поддержка Multi-GPU: 4-Way AMD CrossFire и 4-Way NVIDIA SLI;

  • Интерфейсы систем хранения данных: чипсет Intel X99 – 10 x SATA 6 Гбит/сек (2 порт от SATA Express), 1 x слот M.2 (Key M) 2242/2260/2280/22110 (PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек), 1 x порт U.2 (PCIe 3.0 x4 NVMe), 1 x порт SATA Express (2 x порта SATA 6 Гбит/сек). Примечание: Порт U.2 не доступен для использования, если в слот PCI_E6 установлено устройство PCIe;

  • RAID: SATA1–6 порты поддерживают режимы RAID 0, RAID1, RAID 5 и RAID 10;

  • Порты USB: чипсет ASMedia® ASM1142 – 2 x USB 3.1 Gen2 (10 Гбит/сек, тип А и тип С) на задней панели и 2 x USB 3.1 Gen1 (5 Гбит/сек) через коннектор JUSB4, чипсет VIA® VL805 4 x USB 3.1 Gen1 (5 Гбит/сек) на задней панели, чипсет Intel® X99 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (2 порта на задней панели, 1 внутренний порт тип C, 2 порта через коннектор JUSB3), 7 x USB 2.0 (480 Мбит/сек) (на задней панели, 6 x USB 2.0 (480 Мбит/сек) (3 порта на задней панели, 4 порта доступны через внутренний коннектор USB);

  • Звук: HD-кодек 7.1, Realtek ALC1150;

  • Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I218-V;

  • Wi-Fi и Bluetooth: двухдиапазонный чип Intel Dual Band Wireless-AC 8260, Wi-Fi 802.11 a/b/g/n/ac, двухдиапазонный (2.4/5 ГГц) со скоростью до 867Мб/с, двухдиапазонный Bluetooth® 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2;

  • Форм-фактор: E-ATX;

  • Размеры: 30,5 см х 27,2 см.

Разъемы на плате:

  • 1 x 24-pin ATX основной коннектор питания;

  • 1 x 8-pin ATX 12V коннектор питания;

  • 1 x 4-pin ATX 12V коннектор питания;

  • 1 x 4-pin ATX 12V плоский коннектор питания (дополнительное питание слотов PCI-E);

  • 10 x SATA 6Гб/с коннекторов;

  • 2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);

  • 2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);

  • 1 x порт USB 3.1 Gen1 Type-C;

  • 1 x 4-pin коннектор вентилятора CPU;

  • 1 x 4-pin коннектор жидкостной помпы;

  • 2 x 4-pin коннектора вентилятора OPT;

  • 3 x 4-pin коннектора вентилятора системы;

  • 1 x коннектор звуковых разъемов передней панели;

  • 1 x коннектор RGB отладочных светодиодов;

  • 1 x коннектор TPM модуля;

  • 1 x кнопка повторного запуска OC;

  • 1 x кнопка принудительного входа в BIOS;

  • 2 x коннектора для подключения индикаторов и органов управления передней панели;

  • 1 x разъем датчика открытия корпуса.

Порты ввода/вывода задней панели:

  • 1 x комбинированный порт PS/2 для клавиатуры/мыши;

  • 3 x порта USB 2.0;

  • 1 x порт BIOS FLASHBACK+;

  • 1 x кнопка Clear CMOS;

  • 1 x порт USB 3.1 Gen2;

  • 1 x порт USB 3.1 Gen2 Type-C;

  • 6 x портов USB 3.1 Gen1;

  • 1 x порт LAN (RJ45);

  • 1 x коннектор Optical S/PDIF OUT;

  • 5 x звуковых разъемов OFC.

Упаковка и комплектация

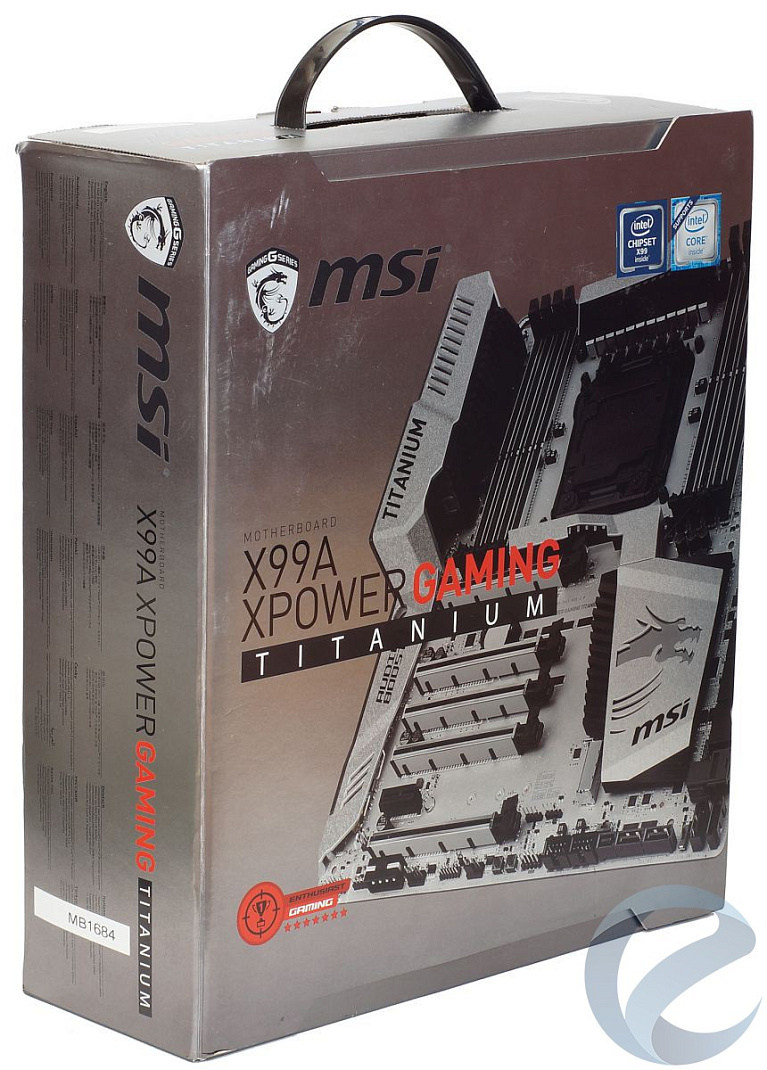

Уже знакомый нам по обзору платы MSI Z170A MPOWER GAMING TITANIUM серебристый дизайн коробкис изображением платы имеется и у упаковки MSI X99A XPOWER GAMING TITANIUM. Отличие – это наличие удобной ручки для переноски.

Упаковка и комплектация материнской платы MSI X99A XPOWER GAMING TITANIUM

Коробка имеет обложку, с внутренней стороны которой перечислены особенности платы. Этодизайн, нацеленный на разгон (компоненты уровня Military Class 5, 12-ь фазная система питания), реализация современных высокоскоростных интерфейсов для накопителей (U.2 и M.2 с пропускной способностью до 32 Гбит/сек), интерфейса USB 3.1 Gen2 с разъемами типа А и С (10 Гбит/сек), STEEL ARMOR для слотов PCI-E x16 (металлическая рамка, обеспечивающая повышенную надежность слотов), оптимизация работы сетевых кодеков Intel (проводная Intel I218-V и беспроводной Wi-Fi/Bluetooth Intel 8260), звуковой части Audio Boost 3 с технологией улучшения звука (ПО Nahimic), возможностью подключения светодиодных лент.

Упаковка и комплектация материнской платы MSI X99A XPOWER GAMING TITANIUM

Обратная сторона содержит краткое описание отдельных элементов, реализованных на плате, и ее технические характеристики.

Упаковка и комплектация материнской платы MSI X99A XPOWER GAMING TITANIUM

Богатая комплектация подчеркивает топовый уровень материнской платы. В отдельной коробке находится обильное количество информационного материала: краткое и полное руководство пользователя, наклейки на кабели, логотип, информация о результатах тестирования, картонка на дверную ручку «Не беспокоить» и два DVD диска. Также внутри можно найти комплекты кабелей: 10 x SATA, 2 внешних антенны с магнитным креплением, гибкие мосты SLI (2 длинных и 2 коротких), кабель для подключения RGB ленты, заднююпанель ввода-вывода, набор кабелей V-Check для замера напряжений.

Упаковка и комплектация материнской платы MSI X99A XPOWER GAMING TITANIUMУпаковка и комплектация материнской платы MSI X99A XPOWER GAMING TITANIUM

Внешний вид и особенности

Материнская плата MSI X99A XPOWER GAMING TITANIUM выполнена в светло-серебристой цветовой гамме под стать ее названию, что понравится поклонникам плат «нестандартного» цвета. Пластиковый кожух TITANIUM и массивные радиаторы добавляют солидности плате, рассчитанной на установку процессоров под сокет Intel LGA2011-v3 (Haswell-E, Broadwell-E).

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUMВнешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

На первый взгляд вплане размеров устройствоничем не выделяется от других плат под сокет LGA2011-3, но если присмотреться, то можно заметитьдовольно большую ширину(размеры 30,5 х 27,2 мм), а значит нужно быть внимательным при выборе корпуса. В отличии от MSI Z170A MPOWER GAMING TITANIUM у MSI X99A XPOWER GAMING TITANIUM отсутствует металлический бекплейт с обратной стороны и тем самым видна вся «поднаготная» – выделенная звуковая часть Audio Boost 3, на границах которой установлены светодиоды, наличие только двух «полноценных» слотов PCI-E x16.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUMВнешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Компоновка верхней части типична – сокет LGA2011-3, между которым разместились 8 слотов под модули памяти DDR4-2133–3446(O.C.), обеспечивающих максимальный объем памяти до 128 Гбайт. Слоты имеют металлическую рамку STEEL ARMOR для высокой надежности. Выделяется плата наличием двух дополнительных разъемов питания ATX12V (8-пин и 4-пин) и ...

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

… использованием двух радиаторов, соединенных тепловой трубкой.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Система питания у платы усиленная и состоит из 12-и фаз, получаемых через удвоители фаз Intersil ISL6617CA, управляемые ШИМ-контроллером Intersil ISL6388.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Правая верхняя сторона, помимо 24-пин разъема питания EATX и четырех 4-пин разъемов питания под вентиляторы/помпу, богата на различные индикаторы, кнопки и переключатели: индикатор POST-кодов, точки замера напряжений (V_Check), кнопки включения, сброса и изменения частоты множителя/частоты в зависимости от позиции переключателя BLKOC_SEL1, переключатель режима Slow Mode, группа переключателей PEGSW1 работы слотов PCI-E, кнопка Discharge, эквивалентная вытаскиванию батарейки из платы.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Есть еще колесико GAME BOOST Knob, позволяющее выбрать один из вариантов разгона. Напряжение и частота выставляются автоматически. Для каждого из процессоровв зависимости от режимавыставляются свои частоты, которыесведены в таблице ниже.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

На плате реализовано пять слотов PCI-E 3.0 x16 с технологией STEEL ARMOR и один PCI-E 2.0 x1. Размещение слотов PCI-E x16 не совсем удачное в плане установки одной видеокарты и габаритного воздушного кулера, который способен перекрыть слот, хотя такая компоновка позволяет установить до 4-х двухслотовых видеокарт.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

При установке нескольких видеокарт в режиме CrossFire/SLIв зависимости от типа используемого процессора (с 28 или 40 линиями PCI-E) конфигурация работы слотов PCI-E, M.2 и порта U.2 будет отличаться.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Напротив PCI-E x1 расположился слот M.2 (ключ M) типоразмера 2242/2260/2280/22110. Определенный интерес представляет нижний край, где помимо привычного набора портов (коннектор передней аудио-панели, 2 х SYS_FAN2/3, коннекторов TPM, 2 x USB 2.0 по 2 порта, системная панель)сосредоточились 1 х Molex (призван обеспечить дополнительное питание слотов PCI-E), джампер режима загрузки Slow Mode, кнопки OC_RT1 (при удержании система будет пытаться успешно запуститься с выставленными параметрами БИОСа) и OC_FS1 (вход в БИОС), коннектор JLED1 для подключения светодиодных RGB лент.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Также, в левой части и выше, имеются порты 1 x SATA Express (2 x SATA), 8 x SATA, U.2, 2 x коннектора USB 3.1 Gen1 и 1 x USB 3.1 Gen1 тип С. Радиатор, установленный на чипсете Intel X99, крупный и имеет подсветку логотипа.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Правда на работу портов/слотовнакладываются ограничения в зависимости от выбранного положения переключателя JUSB4/SE1_65. Таблица представлена ниже. Полный вариант возможных конфигураций работы содержится в руководстве пользователя.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Сняв пластиковый кожух и радиаторы можно увидеть выделенную аудиочасть Audio Boost 3 вместе с контроллерами, обеспечивающими дополнительный функционал платы помимо штатных возможностей чипсета Intel X99:

  • Микросхема ввода-вывода и системного мониторинга Nuvoton NCT6792D+;

  • Звуковой HD 7.1 кодек Realtek ALC1150;

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

  • Два контроллера USB 3.1 Gen2 ASMedia® ASM1142, причем непонятно, почему производитель не захотел реализовать четыре порта Gen2, ограничившись только двумя портами USB 3.1 Gen2 (10 Гбит/сек) и двумя портами USB 3.1 Gen1 (5 Гбит/сек);

  • Контроллер USB 3.1 Gen1 VIA VL805 (на 4 порта);

  • Гигабитный сетевой кодек Intel I218-V;

  • Комбинированный Wi-Fi (AC)/Bluetooth (v4.2) контроллер Intel 8260.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUMВнешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Из интересного на задней панели материнской платы MSI X99A XPOWER GAMING TITANIUM отметим наличие двух антенных разъемов для работы модуля Wi-Fi/Bluetooth, комбинированного порта PS/2, кнопки сброса настроек, порта USB 2.0 обновления BIOS (BIOS FLASHBACK+) и современных портов USB 3.1 Gen2 типа А и С. Остальное: RJ-45, 6 х USB 3.1 Gen1 и 2 x USB 2.0.

Внешний вид и особенности материнской платы MSI X99A XPOWER GAMING TITANIUM

Интерфейс UEFI BIOS

Материнская плата MSI X99A XPOWER GAMING TITANIUM оснащается фирменной версией UEFI BIOS под названием «Click BIOS 5», которую можно встретить и в других платах MSI, основанных на чипсете Intel Z170, так что компоновка/интерфейс мало чем от них отличается (описание Click BIOS 5 приведено в обзоре MSI Z170A Gaming Pro). Присутствуют 2 режима отображения: EZ Mode и Avdanced.

UEFI BIOS материнской платы MSI X99A XPOWER GAMING TITANIUMUEFI BIOS материнской платы MSI X99A XPOWER GAMING TITANIUM

Исключение – это настройки, свойственные платам на сокете Intel LGA2011-3. Например, некоторые изменения имеются в разделе с разгоном Overclocking (OC).

UEFI BIOS материнской платы MSI X99A XPOWER GAMING TITANIUMUEFI BIOS материнской платы MSI X99A XPOWER GAMING TITANIUM

Фирменное программное обеспечение

Вместе с платой MSI X99A XPOWER GAMING TITANIUM идут два DVD диска, содержащие драйвера и утилиты (на одном из них находятся драйвера для Wi-Fi/Bluetooth адаптера). Набор утилит практически такой же (MSI Command Center, Live Update 6, RAMDISK, Fast Boot, Gaming App, Dragon Eye, M-Cloud, Gaming Lan Manager, Nahimic), как и у платы MSI Z170A MPOWER GAMING TITANIUM, поэтому подробно останавливаться не будем.

Фирменное ПО материнской платы MSI X99A XPOWER GAMING TITANIUMФирменное ПО материнской платы MSI X99A XPOWER GAMING TITANIUM

Тестовый стенд

  • Процессор Intel Core i7 6800K

  • Материнская плата MSI X99A XPOWER GAMING TITANIUM

  • Система охлаждения Noctua NH-D15 (с одним вентилятором)

  • Термоинтерфейс ARCTIC MX-2

  • Оперативная память 4 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8

  • Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE)

  • Накопители SSD Kingston HyperX Fury 240 Gb

  • Блок питания be quiet! Straight Power E9 450W

  • Корпус открытый стенд

Основная проблема с материнской платой MSI X99A XPOWER GAMING TITANIUM может возникнуть при желании использовать габаритный/широкий кулер, например, такой как Noctua NH-D15 (ширина 150 мм), который сделает невозможным установку видеокарты в самый верхний слот PCI-E x16. Как следствие, для получения максимальной пропускной способности видеокартыпридется использовать процессор с 40-а линиями PCI-E и слот PCI_E4 (х16). А если ставить видеокарту в самый верхний слот PCI-E x16, то будет нужен «узкий» кулер или, как наиболее оптимальный вариант,переход на систему жидкостного охлаждения.

Тестовый стенд с материнской платой MSI X99A XPOWER GAMING TITANIUMТестовый стенд с материнской платой MSI X99A XPOWER GAMING TITANIUM

Тестовый стенд с материнской платой MSI X99A XPOWER GAMING TITANIUMТестовый стенд с материнской платой MSI X99A XPOWER GAMING TITANIUM

Учитывая используемый кулер, мы установили видеокарту PowerColor PCS+ R9 380 4 GB в слот PCI_E4 с режимом работы х8, так как процессор Intel Core i7 6800K имеет только 28 линий PCI-E.

Разгон

Напомним, что материнская плата MSI X99A XPOWER GAMING TITANIUM имеет расширенные возможности разгона и одной из них является GAME BOOST Knob, позволяющийвыбрать один из вариантов разгона – все остальное сделает сама плата. Например, выбрав с помощью колесика режим 8 для процессора Intel Core i7 6800K в BIOS мы получили частоту 4200 МГц (множитель х42) с автоматическим увеличением напряжений Vcore=1.350V и Vсpu_sa (System Agent)=1.250V.

Разгон на материнской плате MSI X99A XPOWER GAMING TITANIUMРазгон на материнской плате MSI X99A XPOWER GAMING TITANIUM

Однако под нагрузкой в LinX 0.6.5 температура ядер быстро перевалила за отметку 96 °С, и мы прервали тестирование.

4200 МГц в более щадящем для процессора режиме нам не покорились;при этом, выставив множитель х41 (4100 МГц) и снизив напряжение ядер (Vcore) до 1.280 V, температура под нагрузкой не превысила 83 °С.

Разгон на материнской плате MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования

На нашем портале мы уже тестировали материнскую плату ASUS ROG STRIX X99 GAMING и именно ее мы и использовали для сравнения с тестируемой платой MSI X99A XPOWER GAMING TITANIUM.

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Лучший результат (на 1-4 %), демонстрируемой платой MSI X99A XPOWER GAMING TITANIUM, объясняется тем, что в процессе тестирования было замечено– в штатном режиме работы она выставляет частоту работы кольцевой шины/кеша (CPU Cache/Ring Ratio) 3100 МГц по сравнению с платой ASUS, у которой данное значение было равно 2800 МГц.

Результаты тестирования материнской платы MSI X99A XPOWER GAMING TITANIUM

Заключение

В плане дизайна материнская плата MSI X99A XPOWER GAMING TITANIUM и рассмотренная ранее MSI Z170A MPOWER GAMING TITANIUM очень похожи – тот же серебристый цвет, нацеленность на энтузиастов, оснащение современными интерфейсами USB 3.1 Gen2 (тип А и С, до 10 Гбит/сек)), U.2 и M.2 (до 32 Гбит/сек), наличиефирменной версии UEFI Click BIOS 5 и расширенного набора аксессуаров и программного обеспечения. Однако X99A XPOWER GAMING TITANIUM стоит на уровень выше, так как предназначена для сборки топовой системы на сокете Intel LGA2011-3, поэтому имеет усиленную 12-и фазную систему питания, массивные радиаторы с применением одной тепловой трубки в силовой части, Wi-Fi/Bluetooth модуль от Intel и продвинутые возможности разгона.

Относительными недостатками платы можно считать ее форм-фактор E-ATX (ширина 27,2 см). Установить ее можно будет не во все корпуса. Не слишком удачно иразмещение слотов PCI-E x16, особенно самого верхнего, который будет заблокирован габаритной системой воздушного охлаждения.

Под стать уровню материнской платы MSI X99A XPOWER GAMING TITANIUM находится и ее цена. Врознице продается от 28500 рублей, но это вполне ожидаемо, так изначально сборка платформы на сокетеIntel LGA2011-3 выйдет недешево.

Плюсы:

  • Серебристое цветовое оформление;

  • Высокое качество изготовления;

  • 12-и фазная система питания с массивными радиаторами и тепловой трубкой;

  • Усиленные металлической рамкой слоты памяти и PCI-E x16 (Steel Armor);

  • Наличие высокоскоростных интерфейсов для подключения накопителей M.2 и U.2 (до 32 Гбит/сек);

  • Наличие высокоскоростных портов USB 3.1 Gen2 (10 Гбит/сек) Type A и Type C;

  • Наличие Wi-Fi/Bluetooth модуля Intel 8260;

  • Возможность подключения RGB-лент;

  • Обновленный интерфейс UEFI Click BIOS 5;

  • Отличные возможности разгона;

  • Хорошая производительность в штатном режиме;

  • Коробка с удобной ручкой для ношения;

  • Богатый набор фирменного программного обеспечения;

  • Богатая комплектация.

Недостатки:

  • Относительноширокая 27,2 см (форм-фактор E-ATX);

  • Самый верхний слот PCI-E x16 может быть заблокирован габаритным/широким кулером;

  • Относительно высокая цена.
