Обзор и тестирование видеокарты Inno3D iChill GeForce GTX 960 Ultra SLI

С появлением Maxwellпланка производительности видеокарт заметно поднялась, а уровень энергопотребления стал заметно ниже. На сегодняшний день в новой линейке видеокарт nVIDIA, GTX 980 является наиболее интересным и самым дорогим решением. Также GTX 980 является единственным 100% завершенным продуктом. С младшим представителем постоянно что-то не так, у GTX 970 то поют дросселя, то не работают все 4 Гигабайта оперативной памяти, но, тем не менее, GTX 970 является довольно интересным графическим ускорителем. Один из младших выходцев MAXWELL является GTX 960, который появился сравнительно недавно. И если быть честным, то он не совсем оправдал ожиданий потребителей. Если производительность видеокарт среднего уровня в новой линейке была всегда на уровне флагмана предыдущей линейки, то с GTX 960 всё как раз не так. Говорят, что производительность новинки равна GTX 680 или GTX 770, в некоторых местах становится ниже, на уровне GTX 670 или GTX 760 Ti. Всему виной урезанная шина 128bit, но если цена со временем станет более адекватной, то вполне возможно GTX 960 станет интересной. А насколько это правда, мы узнаем в этом обзоре.

Но все же GTX 960 появился в свет, а производители не заставили себя ждать и начали выпускать на рынок огромное количество разнообразных решений. Сегодня мы познакомимся с одним из представителей линейки GTX 960, встречайте Inno3D iChill GeForce GTX 960 Ultra.

Упаковка и комплектация

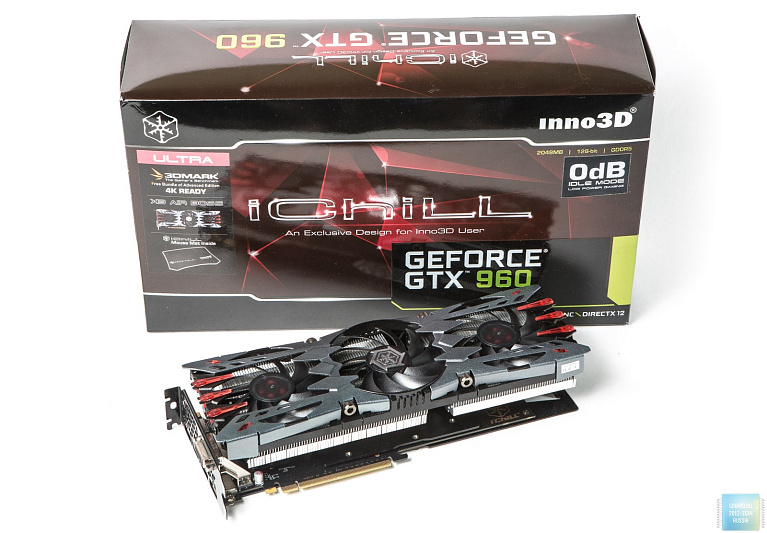

Видеокарта поставляется в большой яркой коробке с обилием информации. Примечательно то, что уровень шума равен 0dB. Это говорит о гибридной, полупассивной системе охлаждения.

Внутри находится черная коробка с комплектом поставки.

Комплект поставки довольно большой, на сегодняшний день это редкость. В него входят:

• Inno3D iChill GTX 960 Ultra;
• Диск с драйверами;
• Брошюра с требованиями к блоку питания;
• Переходник DVI – VGA;
• Переходник 2Molex to 6pin;
• Фирменный коврик для мыши;
• Восьмигранный ключ;
• Ключ к 3D MARK.

Внешний вид

Для данного класса видеокарт, размеры весьма нескромные. Длина карты равна 295мм. Всё из-за используемой фирменной системы охлаждения HerculeZ AIR BOOS. Вентиляторы системы охлаждения закрываются специальной металлической рамкой, по краям кожуха системы охлаждения присутствуют красные пластиковые вставки.

Если продолжить разговор о нескромных размерах, то можно отметить что система охлаждения видеокарты занимает целых три слота. Также заметно, что система охлаждения немного длиннее печатной платы. На выступающей с бока пластине есть логотип AIR BOOS.

Если поставить два такие карты в SLI будет занято целых шесть слотов.

На оборотной стороне видеокарты присутствует металлический бекплейт.

В бекплейте сделан специальный костыль, который служит для поддержки системы охлаждения. Пользователю в процессе эксплуатации он мало чем пригодится, а вот в процессе транспортировки он несет довольно важную роль поддержки.

Ускоритель добротно оснащён большим количеством видео выходов: три DisplayPort, один HDMI и один DVI.

Система охлаждения

HerculeZ AIR BOOS полностью разборная. Добраться до вентиляторов довольно просто. Для начала нужно снять металлическую рамку, открутив пару винтов ключом, идущим в комплекте, а после отсоединить вентилятор который крепится на защелки.

Так что последующая чистка системы охлаждения будет проходить без особых проблем.

Система охлаждения HerculeZ AIR BOOS - это двухсекционный радиатор, с пятью тепловыми трубками, который обдувают три вентилятора, диаметром 92мм. Фиксируется радиатор четырьмя винтами.

Помимо основного радиатора GPU, в конструкции присутствует металлическая рамка, которая охлаждает пару чипов памяти, расположенных на внутренней стороне печатной платы. А вот с внешней стороны между чипами памяти и бекплейтом контакта нет. Для подсистемы питания выделен свой отдельный радиатор.

Основание радиатора не отполировано, такая проблема есть проблема всех стоковых СО видеокарт.

Из основания выходят четыре медные тепловые трубки, по две на каждую секцию. Но если приглядеться внимательно, то можно заметить присутствие дополнительной тепловой трубки между двумя секциями, которая помогает распределять тепло между радиаторами. Пятая тепловая трубка выполнена из алюминия и проходит ровно по центру радиаторов.

Печатная плата

Печатная плата имеет более скромную длину - 250мм. Подсистема питания четырёхфазная построена на ШИМ-контроллере NCP81174 производства ON Semiconductor. Для подключения дополнительногопитания GTX 960 требуется два 6-pin провода. С внутренней и внешней стороны присутствует по два чипа памяти производства компании Samsung с маркировкой K4G41325FC-HC28. Также, если обратить внимание с обеих сторон присутствует место под ещё один чип, это значит, что в скором времени мы увидим GTX 960 с большим объёмом памяти. На печатной плате присутствует выход для подключения SLI,из GTX 960 можно организовать только парную связку.Также с обеих сторон снизу на хвосте платы присутствует золотой лого iChiLL.

На кристалле GPU присутствует маркировка GM206-300-A1. Он имеет продолговатую форму и располагается на зеленой подложке, чип содержит в себе 2,94 млрд транзисторов.

Тестирование

Тестовый стенд:

• Материнская плата: ASUS Rampage IV Gene
• Процессор: Intel Core i7-4960X
• Система охлаждения процессора: Noctua D15
• Оперативная память: Kingston Fury 4 x 8 Gb
• Видеокарта1: Inno3D iChill GeForce GTX 960 2Gb Ultra 1393/7200Mhz
• Видеокарта2: Inno3D iChill GeForce GTX 960 Ultra SLI 16х+8х. 1393/7200Mhz
• Видеокарта3: ASUS GeForce GTX 980 4 Gb 1216/6010Mhz
• Видеокарта4: ASUS GeForce GTX 780 DirectCU II 3 Gb
• Драйверы видеокарты: Nvidia GeForce 347.25 WHQL
• Накопитель SSD: Kingston SSDNow KC300 SKC300S3B7A/240G 240Gb
• Блок питания: DeepCool DQ750 EVO
• Реобас: Zalman ZM-MFC3
• Корпус: Открытый стенд
• Монитор: HP ZR30w 30” 2600x1600

Видеокарты, участвующие в тестировании были разогнаны.

• Inno3D iChill GeForce GTX 960 Ultra @1450/7600Mhz
• ASUS GeForce GTX 980 4 Gb @1300/7800Mhz
• ASUS GeForce GTX 780 DirectCU II 3 Gb @1180/7200Mhz

У GTX 960 результат разгона мягко говоря очень низкий, из тройки тестируемых видеоадаптеров самый внушительный результат разгона принадлежит GTX 780.

Из-за трехслотовой системы охлаждения можно установить видеокарты в режим SLI 16х+8х.

Измерение уровня шума производилось шумомером, имеющим диапазон чувствительности 30-130дБ. Расстояние от шумомера до видеокарты составляло 10см). Уровень шума в помещении 30-31,5 дБ.

Вентиляторы системы охлаждения находятся в состоянии покоя до того момент, пока не появится нагрузкаили температура GPU не превысит 60 градусов. Система охлаждения начинает своё вращение с 50% мощностью после пробуждения. Температура видеокарты под нагрузкой не превысила 65 градусов.

Ниже на графике представлен уровень энергопотребления системы с разными видеокартами.

Результаты тестов

3D Mark FS

Metro: Last Light (Бенчмарк)

• DirectX 11;
• Разрешение – 2600х1600, 1920х1080
• Продвинутый PhysX – выключен;
• Улучшенная глубина резкости – выключена;
• Тесселяция – Very High
• Качество – Very High;
• Motion Blur – Normal;
• Полноэкранное сглаживание – SSAA;

Middle Earth: Shadow of Mordor (Бенчмарк)

• DirectX 11;
• Разрешение – 2600х1600, 1920х1080
• Качество освещения - высокое.
• Качество моделей - ультра высокое.
• Размытие при движении - камера и объекты.
• Качество теней - ультра высокое.
• Качество фильтрации текстур - ультра высокое.
• Качество текстур - ультра высокое (HD текстуры).
• Качество объемного света - высокое.
• Качество отображения растительности - ультра высокое.
• Глубина резкости - включена.
• Порядко-независимая прозрачность - включена.
• Тесселяция - включена.

Заключение

Сам чип GTX960 оставил крайне смешанное впечатление, а вот видеокарта Inno3D iChill GeForce GTX 960 Ultra немного реабилитирует его комплектом поставки и гибридной системой охлаждения. На самом деле, если взглянуть правде в глаза, GTX 960 показывает неплохую производительность и может стать выбором для игровых ПК с монитором, имеющим разрешение 1080p. Также новинку отличает крайне низкое энергопотребление, что позволит сэкономить на блоке питания. Хоть и новый середнячок линейки MAXWELL из-за обрезанной шины по уровню производительности не занял топовые места, что, в принципе, было предсказуемо, но он смог показать результаты на уровне GTX 760 OC и GTX 770, что тоже весьма неплохо. Измерение уровня шума производилось шумомером, имеющим диапазон чувствительности 30-130дБ. Расстояние от шумомера до видеокарты составляло 10см). Уровень шума в помещении 30-31,5 дБ.

Видеокарта Inno3D iChill GeForce GTX 960 Ultra отлично подойдет для игровых систем среднего и начального уровней, а если, в дальнейшем, рассчитывать на установку второго ускорителя, то на долгое время можно позабыть об улучшении графического железа. Но, если планируете сразу взять 2 компонента, то рекомендуем воздержаться и обратить взор GTX 980.

Плюсы:

• Полупассивная система охлаждения
• Интересный дизайн
• Качество исполнения
• Богатый комплект

Минусы:

• Занимает три слота
• Длина видеокарты 300мм
• Высокая стоимость
