«Два Икса». Обзор и тест SAPPHIRE R9 270 Dual-X

AMD успешно конкурирует с продуктами nVidia и старается закрыть все ценовые ниши в сегменте графических ускорителей, при этом предлагая большую производительность по сопоставимой цене. В итоге выигрывает потребитель, цены регулярно снижаются и рынок наполняется все новыми моделями. Не так давно состоялся релиз AMD R9 270, данная модель по сути является R9 270Х с заниженными частотами. Новинка призвана заменить HD 7850, при этом R9 270 обладает большей производительностью.

Спецификация

  • Производитель: Sapphire;
  • Модель: RADEON R9 270 Dual-X 2GB GDDR5;
  • Графический процессор: RADEON R9 270;
  • Техпроцесс: 28 нм;
  • Частота GPU: 920 МГц (945 МГц в режиме Boost);
  • Кол-во шейдерных процессоров: 1280;
  • Видеопамять: 2 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 1400 МГц (5.6 ГГц QDR);
  • Поддержка CrossFire: Есть;
  • Поддержка HDCP: Есть;
  • Поддержка API: DirectX 11.2, Mantle, OpenGL 4.x;
  • Порты: DisplayPort, DVI-D, DVI-I, HDMI;
  • Макс. кол-во подключаемых мониторов: 3;
  • Разъем дополнительного питания: 6 pin;
  • Длина: 228 мм.

В данном обзоре мы рассмотрим AMD R9 270 в исполнении Sapphire. От референсного образца данная модель отличается альтернативной системой охлаждения и повышенной частотой графического ядра.

Упаковка и комплектация

На упаковку нанесено качественное изображение робота. Если присмотреться, то можно заметить вентиляторы и логотип AMD по центру. Чтобы придать разнообразие в цветовом оформлении добавлены фиолетовые оттенки.

Большая часть информации указана на обратной стороне упаковки.

Производитель включил в комплектацию переходник DVI - D-Sub, руководство пользователя, HDMI 1.8 м, кабель для дополнительного питания 6-pin PCI-e - Molex, диск с драйверами и гибкий мост CrossFire.

Внешний вид изделия

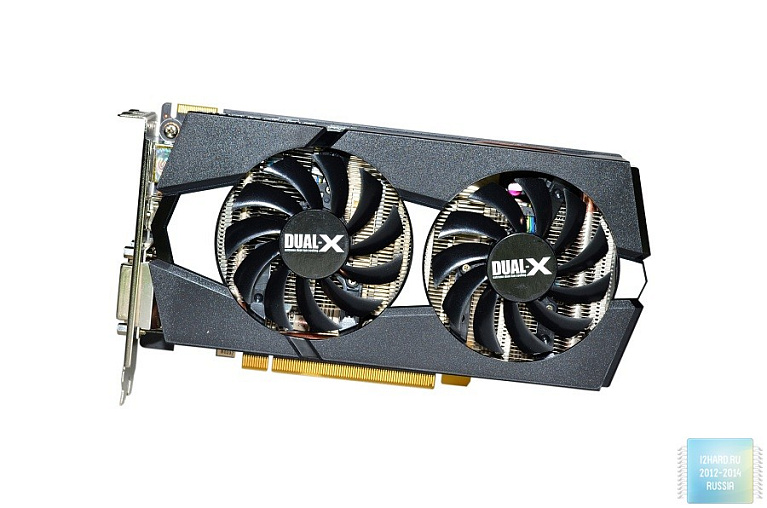

Длина R9 270 Dual-X составляет 228 мм, а значитданную видеокарту можно будет установить даже в компактный корпус. Дизайн карты без излишеств, здесь вы не найдете каких-либо агрессивных форм или изображений.

С обратной стороны нет ничего примечательного.

При сборке ПК потребуется два свободных слота.

Для подключения дисплеев доступны разъемы DisplayPort, HDMI, DVI-I и DVI-D. Возможно подключение до 3-х дисплеев.

Для реализации CrossFire предусмотрен одиночный разъем.

Модель R9 270 Dual-X выполнена на печатной плате черного цвета, все элементы расположены компактно. По центру находится графический чип, а вокруг него распаяны микросхемы памяти. Подсистема питания 4-х фазная, этого достаточно как для стабильной работы в номинальном режиме, так и в разгоне. Управление напряжением GPU реализовано посредством чипа NCP4206. После демонтажа системы охлаждения плата выглядит следующим образом:

Система охлаждения крепится к плате 4-мя шурупами, при демонтаже гарантия не теряется. Радиатор закрыт пластиковым кожухом, активное охлаждение реализуется двумя вентиляторами FD7010H12S диаметра 72мм.

Рассмотрим более детально устройство системы охлаждения, в центре расположено медное основание для контакта с графическим чипом, а компактный алюминиевый радиатор снабжен двумя тепловыми трубками. Сделать систему охлаждения более компактной позволило меньшее энергопотребление по сравнению с R9 270X. Тепловой пакет AMD R9 270 Dual-X составляет 150 Вт, что на 30 Вт меньше, чем потребление R9 270X. Радиатор охлаждает не только GPU, но и микросхемы памяти контактирующие с термопрокладками.

Из-за уменьшенного потребления, дополнительное питание реализовано одним разъемом 6 pin.

Чипы памяти производства Elpida, маркировка EDW2032BBBG.

Вокруг графического ядра Pitcairn присутствует металлическая рамка, чтобы обезопасить кристалл от сколов при установке системы охлаждения.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-3770K (3500 МГц);
  • Материнская плата: MSI Z77A-G45, версия BIOS 2.C;
  • Кулер: Corsair H-110;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 2 x 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
  • Видеокарта: Sapphire R9 270 Dual-X, 2 Гбайта (920 / 5600 МГц (ядро/память));
  • Накопитель SSD: Plextor PX-128M5P 128 Гбайт;
  • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
  • Блок питания: Corsair AX860, 860 Ватт;
  • Корпус: NZXT Switch 810;
  • Монитор: VIEWSONIC VP2770-LED;
  • Операционная система: Windows 7 64-bit Service Pack 1;
  • Драйвера: AMD: Catalyst 13.11 Beta 9.4.

В качестве центрального процессора установлен Intel Core i7-3770K, при этом частота процессора была номинальной, HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата MSI Z77A-G45 (версия BIOS 2.C). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.

Синтетические тесты

Оценим производительность видеокарты в популярных тестах, таких как Heaven Benchmark, Valley Benchmark, 3DMark11 и 3DMark13. Тестирование в Heaven Benchmark и Valley Benchmark проходило в базовом и экстремальном режиме при разрешении 1920х1080.

При использовании тестового пакета 3DMark11 в режиме Extreme было набрано 2225 баллов.

3DMark13 на данный момент является наиболее популярным приложением для теста графических ускорителей, особенно тест FireStrike.

На следующем изображении указаны результаты теста FireStrike в режиме Extreme.

Игровые тесты

Для игровых тестов были выбран ряд наиболее популярных приложений, тестирование было произведено в трех востребованных разрешениях (2560×1600, 1920×1080, 1680×1050). В процессе тестирования были установлены максимальные графические настройки, при этом вручную была отключена анизотропная фильтрация и сглаживание. Все настройки AMD Catalyst Control Center были установлены по умолчанию. На графике ниже указано среднее значение ФПС измеренное с помощью утилиты FRAPS.

На разрешениях 1680×1050 и1920х1080 видеокарта справится с любыми игровыми новинками на сегодняшний день. Исключение могут составить плохо оптимизированные или особо требовательные приложения, а также портированные игры с приставок. Для более высокого разрешения 2560×1600 рекомендую задуматься над покупкой более мощной видеокарты, или же организовать CrossFire из R9 270.

Температура и разгон

В простое частота GPU и памяти снижается до 300 МГц/ 150 МГц, в данном режиме карта не греется, СО не шумит и энергопотребление минимальное. Вентиляторы работают лишь на 20%, что составляет 1065 оборотов. Температура держится в пределах 35 градусов.

В качестве нагрузки использовался FurMark 1.12.0.0. Частота GPU и памяти выходит на номинальные значения 945/5600 МГц, температура не превышает 72 градуса. В данном режиме становится слышно вентиляторы, но шум не навязчивый, вполне приемлемый. Система охлаждения повышает скорость вращения вентиляторов до 55%, что составляет 2800 оборотов.

Для разгона использовалась фирменная утилита от производителя, в которой доступна регулировка частоты графического процессора и памяти.

В процессе подбора стабильных частот были достигнуты следующие показатели, для GPU 1100 МГц, а для памяти 6000 МГц. Результаты не плохие и позволяют достигнуть уровня производительности R9 270X, даже с учетом разгона последней. При этом вентиляторы уже завывают и их отчетливо слышно даже на фоне других источников шума.

Учитывая подобный разгон справедливо будет отметить, а зачем доплачивать за R9 270X, если младшая модельможет достигнуть той же производительности? Да и в целом хочется отметить довольно странное разделение моделей в линейке R9, ведь R9 270 без X снабжена всеми плюсами R9 270X и разница лишь в частотах, да и то мизерная. В большинстве игровых приложения разница между данными моделями составит от 1 до 4 ФПС на высоких разрешениях и более 10 на низких, где количество кадров не столь критично.

Заключение

Карта SAPPHIRE R9 270 Dual-X определенно удалась, учитывая эффективную систему охлаждения, малые габариты самой видеокарты и хороший разгон графического процессора, позволяющий достигнуть уровня старшей модели. Если вернуться к заглавию обзора, некоторые поймут, что первые два икса это название фирменной СО Dual-X, а вот третий иск вполне уместен с учетом разгона, предоставляя производительность уровня R9 270X.

Плюсы:

  • Комплектация;
  • Качество изготовления;
  • Альтернативная СО;
  • Производительность;
  • Разгон.

Минусы:

  • Шум от СО в нагрузке, особенно при разгоне.

Выражаем благодарность компании Sapphire за предоставленный образец R9 270 Dual-X.
