Обзор корпуса Lian Li PC-V2120

Мода на компактные рабочие станции не стихает уже третий год, а производители материнских плат лишь подогревают интерес, выпуская очень серьезные и навороченные продукты в форм-факторе ITX. У граждан тотально не хватает места в тесных бюджетных квартирах, и они с радостью поддерживают такую миниатюризацию системников кошельком в порывах освободить ещё несколько десятков квадратных сантиметров площади под разное барахло. Ну а серьезные большие корпуса, равно как и квартиры метражом более сотни, считаются признаком достатка и стоят соответственно. Вот, например, корпус от Lian Li PC-V2120, который из-за его размеров даже поставили на колеса, стоит 12000 рублей. Что же это за гроб на колесах такой?

Упаковка и внешний вид

Упакован корпус в стандартную для Lian Li картонную коробку с цветной обложкой. Никаких девизов и голых девиц, все просто и лаконично: фото корпуса, пояснение за его цвет, краткое перечисление достоинств. Просто, лаконично, понятно.

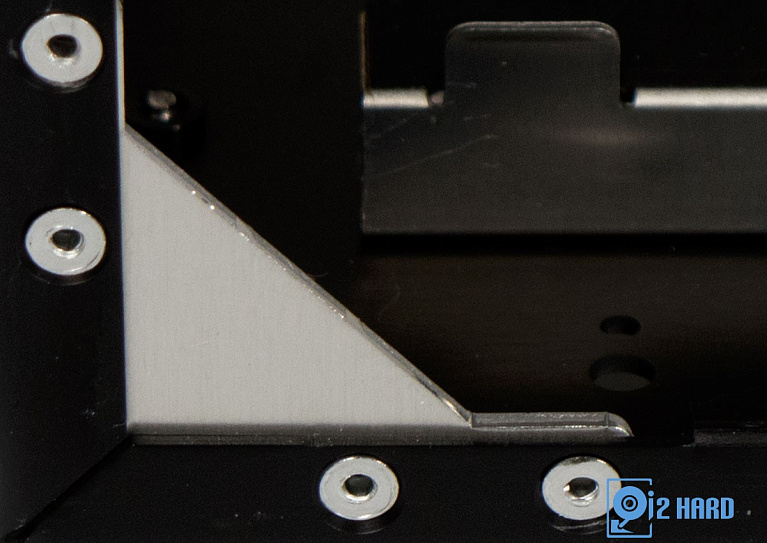

Основным материалом для самого корпуса служит алюминий (если точно – листовой алюминий толщиной 1,5 мм), как для деталей корпуса, так и для неразъемных соединений этих деталей. Так, даже уголки, призванные сделать конструкцию более жесткой, крепятся на заклепках.

Несмотря на то, алюминий, «авиационный металл», считается легким и прочным, V2120 такого впечатления не создает. Черный цвет, а также размеры и ракурс фотографий на официальном сайте наводит на мысли о чем-то монолитном, брутальном и тяжелом.

Но, выражаясь языком цифр, тяжелым творение Lian Li я бы не назвал – всего 14 кг при габаритах 635 х 630 х 235 мм. Для сравнения, простой стальной BigTower меньших габаритов весит (примерно 500 х 500 х 200 мм) весит те же 13-15 кг, при том что функциональным его назвать нельзя. А в случае с PC-V2120 инженеры постарались сделать процесс сборки ПК и организацию всех комплектующих максимально простой и удобной. Например, повсеместно используемые для фиксации стенок корпуса винты заменены на простую задвижку, фиксирующую стенку в нескольких точках. Сама задвижка блокируется гайкой, которую легко закрутить пальцами и невозможно потерять – она несъемная. Ну а для защиты от шаловливых рук есть кольцо под замок.

На своем месте боковые крышки удерживаются несколькими металлическими штырями по бокам, а внизу – широкой скобой.

Для защиты от вибрации на места контакта металла крышки с каркасом корпуса приклеены несколько небольших кусков мягкой резины, а вся внутренняя площадь оклеена шумопоглащающим материалом.

Толщина шумопоглотителя - 5 мм. Можно и больше, но при грамотной организации воздушных потоков и использования нормальных вентиляторов (а пятерка комплектных хорошего качества) этого вполне достаточно.

Лицевую сторону корпуса от посторонних взглядов закрывает массивная алюминиевая дверца, внутренняя сторона которой оклеена тем же пятимиллиметровым шумопоглащающим материалом, а вентиляционные щели прорезаны на боковых гранях

По задумке конструкторов, такой подход должен снизить уровень шума, исходящий от лицевой части корпуса (точнее, от установленной за лицевой частью вентиляторов). Задумка работает отлично, но если бы боковые вентиляционные отверстия на крышке были забраны пылеулавливающим материалом, было бы просто замечательно.

Дверца, как и боковые стенки, снабжена антивибрирующими уплотнителями (да простят меня технари за такую безграмотность) и запирающим механизмом, причем замок докупать нет надобности – он идет в комплекте:

За крышкой решетки пары 140-мм вентиляторов и пять слотов 5,25'', прикрытые перфорированными заглушками, снабженными защитой от пыли (мелкой сеткой).

В верхней части размещена ручка переменного резистора, позволяющего регулировать скорость вращения вентиляторов, а над стодвадцатками – кнопки включения и перезагрузки.

Стандартные для всех корпусов индикаторы активности жесткого диска и включения ПК смещены к правому краю, а в дверце прорезаны отверстия с вставленными в них пластиковыми световодами.

Таким образом, при закрытой дверце пользователь может лишь наблюдать за свечением пары индикаторов, но не способен никак повлиять на работу системы. Отличная защита от детей, но важно помнить одну небольшую особенность замка: ключ можно вынуть только после того, как замок закроется. Т.е. если в отсутствии взрослых дите прикарманило оба ключа, то открыть дверь без поломки практически невозможно. А два мелких ключа, висящие на одной связке, обладают способностью быстро теряться и долго находиться. Во время тестирования они терялись раза три. Так что помните мой печальный опыт и сразу же повесьте второй ключ на другую связку.

Верхняя сторона V2120 не оставлена голой: предусмотрены посадочные места под ещё три 120-мм вентилятора (прикрыты заглушками), а ближе к лицевой стороне под откидной крышкой установлены четыре разъема USB 3.0, два 3,5 мм аудиоразъема и один eSATA. Отличный набор, которого должно хватить для подключения всей необходимой периферии на сегодняшний день.

Для фанатов жидкостного охлаждения на задней стенке оставлены три отверстия под шланги, каждое диаметром 18 мм:

Получается, что для протискивания шлангов типоразмера 18/21 (не самый ходовой диаметр, но, учитывая размеры корпуса, вполне может применяться) придется либо демонтировать штатные резинки, защищающие шланги от порезов краями корпуса, либо городить переходники. Я бы остановился на втором варианте, особенно если планируется использовать проточную СО.

Внутри корпус поделен на три отсека: в одном устанавливается материнская плата, во втором – накопители, в третьем – блок питания и ещё несколько 3,5'' накопителя (или какое-либо другое оборудование).

Внутренний вид

Как я уже говорил, над внутренностями корпуса хорошо думали, поэтому крепить многочисленные 3,5’’ накопители предлагается в съемные корзины разной вместимости. Самая большая – на семь хардов – установлена сразу за парой фронтальных стосороковок:

Вторая по вместимости, на три диска, занимает три из пяти 5,25’’ отсеков, и снабжена собственным вентилятором.

При этом крепление у неё стандартное для 5,25'' устройств, поэтому «посадить» можно и в другие корпуса, лишь бы нашлось нужное количество свободного пространства

Третья, самая маленькая по размерам корзина, закреплена сразу за блоком питания и может нести в себе ещё три накопителя.

Итого 13 3,25'' дисков и два 5,25'' устройства, либо 10 дисков и пяток 5,25'' устройств, плюс ещё пара 2,5'' накопителей над блоком питания.

Внушительное количество даже по меркам такого здорового корпуса. Все корзины демонтируются без отвертки, достаточно отвинтить три-пять болтов с накаткой, потянуть прямоугольную конструкцию на себя – и все. Вот такая горка винтов образовалась у меня после демонтажа двух из трех корзин:

Как видно, на крепеж Lian Li не скупилась и опасаться за надежность не следует.

Сами же диски предлагается не просто прикручивать к корпусу, а устанавливать спецвинтами…

Через резиновые прокладки, коих в комплекте огромное количество.

При должной сноровке и тут можно обойтись без отвертки, но я бы все-таки посоветовал притянуть слегонца инструментом на всякий случай.

Пару верхних пятидюймовых накопителей можно закрепить без отвертки – в несъемную корзину встроены четыре клипсы, по две с каждой стороны.

Я не большой фанат подобного типа креплений, и по привычке все тяну винтами, но ленивому пользователю такие штуки точно понравятся. Тем более что какого-либо конструкционного изъяна в данной реализации клипс найти не удалось, держат хорошо и сами не «расщелкиваются»

Поддон под материнскую плату вместе с частью задней стенки способен выдвигаться из посадочного места для удобного монтирования самой платы и карт расширения

Крепление его к каркасу корпуса осуществляется винтами с накатанной головкой, на сей раз – черных

Сделан поддон очень грамотно – все отверстия для кабелей снабжены защитным пластиковым обрамлением, а высота задней стенки позволяет пихать даже самые высокие видеокарты (типа ARES 2 от ASUS) и не беспокоиться о том, что в собранном виде поддон не влезет на место по ширине.

120-мм вентилятор на задней стенке поддона забран проволочными решетками с двух сторон, что препятствует зажевыванию проводов лопастями изнутри корпуса и пальцев – снаружи.

Алюминиевое ребро жесткости, проходящее параллельно вертикальной оси корпуса, съемное.

Кроме основного назначения есть и другое – удерживать на своем месте длинные карты расширения, препятствуя перегибу печатной платы в слоте. Для этого в комплекте идут пластиковые держатели и длинные винты, которыми эти держатели нужно фиксировать на нужной высоте.

Система, на мой взгляд, не самая совершенная (я бы все части сделал металлическими, а сами фиксаторы поставил другой формы), но справляется со своей работой хорошо, карты не выщелкиваются из-под фиксаторов даже при сильной тряске корпуса.

Блок питания предлагается монтировать снизу, на специальной подставке из двух алюминиевых планок:

Под ними видны вентиляционные отверстия для 120 мм или 140 мм вентилятора на БП; снизу оно также забрано мелкой пластиковой сеткой, препятствующей попаданию внутрь большого числа пыли.

Размещать БП в корпусе предлагается не по-старинке, задвигая на свое место изнутри, а через переходник в задней стенке корпуса, крепящийся на четырех винтах.

Помню, аналогичная конструкция была на старых AT-корпусах с «вертикальной» установкой БП, когда он нависал над процессорным кулером. В то время это была необходимость, а сейчас. Право, четыре накатанных винта закрутить всяко проще, чем подлезать сбоку.

Одна из самых примечательных особенностей данного корпуса – колеса.

Их четыре штуки, выполнены они из металла, каждая ось только с одной степенью свободы. Идея поставить такую махину на колеса хорошая, однако данная реализация обладает множеством недостатков.

Во-первых, сами колеса. Они металлические, с двумя бороздами под резиновые кольца.

Кольца выполнены из твердой резины, что, с одной стороны, позволяет надеяться о небольшой просадке отдельных секций при долговременных простоях (даже при неполной «упаковке» этот корпус вместе с комплектующими может весить более 30 кг!), а с другой – отлично передает вибрацию при переезде даже небольших неровностей пола на корпус. Понятное дело, системный блок – не тележка с продуктами, чтобы её катать туда-сюда, но если уж у такого большого изделия, предполагающего значительную загрузку дорогостоящим и тяжелым «железом», есть колеса, то разумнее всего было бы сделать их с нормальными резиновыми покрышками, которые бы не заставляли сотрясаться весь корпус при переезде порога или трещины.

Второй недостаток – отсутствие возможности для поворота. Колеса жестко закреплены на оси, и ни одна из них не поворачивается. В результате для поворота даже на небольшой угол одну пару колес нужно поднимать и переставлять, а без подъема корпус на сдвигание вбок реагирует очень плохо – либо трясется (спасибо резиновым кольцам), либо заваливается. Хорошо ещё, что тормоз стояночный сделали, можно не опасаться за самопроизвольное укатываение.

В общем, идея хороша, а реализация подкачала. Четыре обычных мебельных колеса со стопорами позволяют решить все описанные выше проблемы, а стоят, я уверен, не сильно больше, чем весь этот набор кастомных деталей, изготавливаемых спецом под корпус. Плюс, там нормальные шариковые подшипники, которые будут стираться всяко дольше, чем пластиковые (!!!) втулки.

Охлаждение. На передней стенке – пара 140-мм вентиляторов (не считая того, что в корзине) друг над другом.

Крепление аналогичное оным у жестких дисков, с хитрым винтом и резинкой, типа «прижми-и-надави». Практично, и вибрацию на корпус не передает.

Каждый из этой парочки снабжен собственным пылевым фильтром, демонтирующимся вместе с вентилятором

Учитывая легкость демонтажа, такое решение выглядит практичным, но… почему было не сделать отдельную планку с фильтром на лицевой части, ведь для её очистки не нужно снимать боковую крышку?...

Ещё одна стосороковка установлена на вертикальной перегородке, гонит воздух в отсек с материнской платой и снабжена проволочной решеткой для защиты от проводов

Все три ветродуя одной модели – LI121425BE-4-A мощностью 1,68 Вт и максимальной скоростью вращения в 1180 об/мин.

Оглохнуть от таких тихоходных вертушек точно не получится. Жаль только, что разъемы для подключения у них трехконтаткные, у управлять «по полной» смогут далеко не все современные материнские платы. Вообще, есть сильное впечатление, что разрабатывался этот корпус лет пять-семь назад: трехпиновые разъемы под вентиляторы, комплектные переходники на 12 В, отсутствие на задней стенке петель для кабель-менеджмента… Хотя нет, вру, одна петля есть:

Согласитесь, не самая аккуратная укладка. Также в комплекте к корпусу прилагается пластиковая загогулька для красивого параллельного ведения проводов.

И ещё несколько одноразовых стяжек. Конечно, расходники покупать – дело пользователя, но можно было снабдить такой навороченный корпус петлями и выемками для шнуров, коих тут явно будет больше, чем в обычном ПК.

С другой стороны, обилие замочков и наличие в комплекте переходника под серверные нужды (так называемый SSI CEB/EBB) показывает, что ориентирован V2120 не только на простого пользователя, но и на серверный сегмент.

Быть пятиюнитовым модулем ему явно не светит, но вот нести в себе офисный сервак с базой данных – вполне себе. А всякие дырки под «воду» и реобас суть адаптация серверной разработки под пользовательские нужды.

В итоге впечатления от этого корпуса двоякие, есть плюсы, и есть минусы.

Вывод

Плюсов больше. Конечно, сейчас далеко не всем требуется такой корпус для постройки мощного ПК, времена моды громадных FullTower корпусов ушли в прошлое, теперь их можно встретить лишь в серверах. Но свою небольшую нишу они прочно удерживают, потому как в некоторых случаях (например, для организации крупного файлохранилища) такой корпус подходит отлично. Тут по полной будет оценены и его шумопоглощающее покрытие (послушайте, как воют десятитысячные и пятнадцатитысячные жесткие диски), и замочки, и возможность установки 13 хардов на сквозняке и с защитой от вибрации, и возможность установки блока питания длиной до 25 см (можно и поболее, только придется корзину демонтировать). В общем, труды инженеров Lian Li не прошли даром, и, если мне понадобится корпус под серверные нужды или для какой крупногабаритной системы (например, ПК с чиллером), я вспомню про Lian Li PC-V2120.

Плюсы:

• Удобная безвинтовая система крепления боковых стенок
• Съемные корзины для накопителей и прорезиненные прокладки под винты
• Пять вентиляторов в комплекте, оснащенных проволочными решетками и пылевыми фильтрами
• Удобная запираемая дверца
• Порты USB 3.0 на верхней стенке
• Съемный модуль для установки материнской платы
• Удобная система фиксации длинных плат расширения
• Продуманная система перемещения воздушных масс, позволяющая хорошо продувать (и охлаждать) все элементы системы
• Малый вес
• Брутальный внешний вид

Минусы:

• Плохая реализация колесного перемещения
• Очень маркий
• Недостаточно продуманная система менеджмента кабелей
• Высокая цена
