Обзор акустической системы Edifier e3350BT

Компания Edifierбыла созданав 1996 году, исферой её интересов изначально был сектор мультимедийной акустики. Спустя годы, она выросла в одного из лидеров мирового рынка и осуществляетсвою деятельность в Северной и Южной Америках, Европе, на среднем Востоке и в Тихоокеанском регионе. В числе ключевых руководителей компании трудятся такие известные специалисты в области звука как Anthony Wilkinson (Энтони Вилкинсон), Phil Jones (Фил Джонс) и Peter Duminy (Питер Дамини).

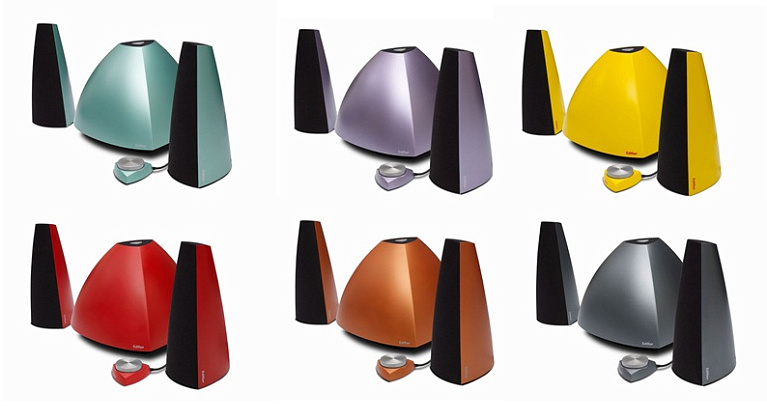

Компания уделяет огромное внимание достижению в своей продукции выдающегося звучания (для своего класса акустики), качества изготовления и дизайну (серия Edifier Image). Именно за инновационный дизайн акустическая система E3350, предшественница рассматриваемой нами сегодня системы, и была награждена премией на выставке International CES в 2008 году.

До недавнего времени акустика Edifier была практически незнакома российскому потребителю, не знал потребитель о выставках и о шагах взросления китайской компании, но вот наконец знакомство состоялось, а некоторые представители акустики Edifier, например система R2700, были удостоены очень хвалебных откликов слушателей. Но сегодня, как мы уже упоминали выше, нам предстоит посмотреть и послушать акустическую систему из другого семейства мультимедийной акустики, E3350BT.

Итак, E3350BT, или PrismaBT, представляет из себя активную акустическую систему 2.1, то есть состоит из двух средне-высокочастотных колонок-сателлитов и сабвуфера, воспроизводящего низкие частоты. Интересными чертами E3350BT, выделяющими её из множества систем 2.1, являются её футуристический внешний вид и оснащение выносным регулятором громкости, подключаемым к сабвуферу проводом, ну и самое интересное - наличие встроенного модуля Bluetooth, что делает возможным беспроводное подключение мобильных гаджетов к акустической системе без использования дополнительных кабелей. Но, конечно, оставлен и классический вариант подключения акустики к обычным устройствам по кабелю. В принципе, E3350BT по сути усовершенствованный вариант системы E3350, которая выпускается с 2008 года и это значит, что она уже достаточно отработана и проверена временем. Из-за использования в E3350BT интерфейса Bluetooth, эта акустика очень востребована за рубежом в магазинах Apple Online, чему способствует её выпуск в нескольких цветовых решениях, в том числе под устройства Apple. В Россию пока поставляется только чёрный вариант.

Компания Edifier не так давно вошла в Bluetooth SIG клуб в качестве ассоциативного члена, куда входят такие «монстры», как Apple, и Nordic. Версия Bluetooth в Prisma - 2,1 + EDR (Enhanced Data Rate), которая полностью совместима с A2DP (Advanced Audio Distribution Profile), что позволяет теоретически подключать к ней любые современные Bluetooth-совместимые устройства.

Технические характеристики

• Число каналов: акустика 2.1,
• Тип акустической системы: активная,
• Цвет: Черный,
• Комплектация: 2 колонки, сабвуфер, блок питания, проводной регулятор громкости, соединительный кабель mini-Jack 3,5 мм,
• Общая мощность: 48 Вт RMS,
• Выходная мощность фронтальной АС: 2 х 9 Вт,
• Выходная мощность сабвуфера: 30 Вт,
• Диапазон частот:
• Частота фронтальной АС: 190 - 20000 Гц,
• Частота низкочастотной АС: 50 - 130 Гц,
• Отношение сигнал/шум, дБ: 85,
• Магнитное экранирование: Есть,
• Динамики: ВЧ: 19 мм, СЧ: 70 мм, НЧ: 131 мм,
• Подключение.
• Беспроводные интерфейсы: Bluetooth,
• Входы/Выходы: 3,5 мм,
• Питание колонок: От сети,
• Габариты устройства.
• Размеры фронтальной АС: 96 х 234 х 118 мм
• Размеры низкочастотной АС: 248 х 199 х 294 мм
• Масса устройства: 4.1 кг,
• Размер упаковки: 350 x 320 x 255 мм,
• Масса брутто: 5.1 кг.

Упаковка

Акустическая система Edifier E3350BT поставляется в бело-чёрной картонной коробке с цветной полиграфией. На лицевой стороне нанесено фирменное название модели PrismaBT, изображение акустической системы и надпись Bluetooth.

С другой стороны на нескольких языках, кроме русского, приведены подробные технические характеристики акустики и показаны несколько фото деталей, недоступных для глаз пользователя, но характеризующих тот продукт, что предлагается их вниманию. Это прежде всего вид динамиков и разделительный фильтр-кроссовер, использованный в колонках-сателлитах для разделения высоких и средних частот.

Особого интереса заслуживает параметр отношения сигнала к шуму в 85 dbA или даже лучше. Это очень хорошее значение, показывающее очень низкий уровень собственных шумов тракта усиления звукового сигнала.

На крышке имеется эмблема о получении акустикой награды за дизайн в 2008 году, информация о 2-х летней международной гарантии и схема подключения.

Человеку, хоть как-то знакомому с электроникой и соединением звуковых цепей, наличие этой схемы непринципиально. Можно легко соединить колонки с сабвуфером и проводным регулятором громкости, основываясь только логикой.

Внешний вид и комплектация

Акустическая система располагается в упаковке в два этажа, переложенная гофрокартоном. Каждая колонка-сателлит заботливо завёрнута в пакет, в пакеты же завёрнуты блок питания и остальные составляющие комплекта.

Как уже упоминалось в разделе «Технических характеристики», в комплектацию входят: 2 колонки, сабвуфер, блок питания, проводной регулятор громкости, соединительный кабель mini-Jack 3,5 мм, руководство по эксплуатации и безопасности и гарантийный талон. Весь комплект можно видеть на фото ниже:

Всё то же, но без документации:

Действительно, у Edifier e3350BT весьма интересный и необычный вид, прежде всего это касается сабвуфера. Выносной регулятор громкости, который можно назватьпультом дистанционного управления, тоже добавляет необычности комплекту.

Колонки-сателлиты изготовлены из матового пластика, но как окажется позднее, полностью лишены свойственных дешёвым пластиковым корпусам колонок дребезжания и гула. Только самая верхушка колонок изготовлена из глянцевого пластика, а на нём нанесён логотип компании. Спереди колонки закрыты защитной декоративной сетчатой накладкой, обтянутой акустической тканью. Это защищает оба динамика каждой колонки от случайного повреждения нежного купола диффузора, но материал вполне может привлечь внимание когтей домашней кошки.

На нижнюю часть колонокнаклеена мягкая губчатая резина, гасящая звуковые колебания, чтобы они не передавались на поверхность, на которых они стоят, также эта прослойка будет фильтровать и возможную вибрацию от сабвуфера, если она вдруг появится.

К сожалению, конструкция колонок и сабвуфера не особо рассчитана на самостоятельное вскрытие пользователем для того, чтобы посмотреть, что там внутри, в этой чудной акустической системе, поэтому придётся довольствоваться фотографиями, взятыми с сайта.

Каждая колонка-сателлит содержит шёлковую высокочастотную динамическую головку диаметром 19 мм и среднечастотную диаметром 70 мм.

Качество изготовления колонок очень хорошее, но защитную решётку без повреждения внешнего вида практически невозможно снять - она приклеена.

Для разделения звукового сигнала высоких и средних частот, поступающего на динамические головки, используется вот такой фильтр-кроссовер. Он необходим для того, чтобы каждый динамик работал только в своём номинальном диапазоне частот и не было перегрузки по уровню маломощного высокочастотного излучателя. Рабочий диапазон частот колонок 190 - 20000 Гц, а частотный диапазон СЧ - головок 200 Гц-7 кГц, ВЧ - от 7 кГц до 20 кГц.

.

Кабель, соединяющий колонки с сабвуфером, очень мягкий и достаточно длинный. Его длина от каждой колонки до точки соединения по 140 см и ещё около 40 см длина объединённой части кабеля до 3-х контактной вилки mini-Jack 3,5 мм. Таким образом колонки-сателлиты можно разнести друг от друга примерно на 3 метра, что гарантированно обеспечит широкую стереобазу.

Длина мягкого кабеля проводного регулятора громкости — 175 см, он соединяется с сабвуфером с помощью разъёма D-Sub 9-pin, ранее использовавшемуся в основном для передачи сигналов от компьютера через последовательный интерфейс COM. Выбор производителем для использования такого разъёма очевидно был вызван большой надёжностью соединения и тем, что, кроме собственно сигналов управления громкостью, по кабелю должны передаваться сигналы управления светодиодом подсветки, а также звуковые цепи линейного входа и выхода на наушники.

Разъёмы линейного входа и выхода на наушники располагаются под пластмассовой крышкой сбоку корпуса регулятора. Сам выносной регулятор оказался на удивление тяжелым, так как диск изготовлен из цельного металла. В гнездо линейного входа выносного регулятора можно подключать плейеры, планшеты и другое оборудование, имеющее выход для наушников. Очень практичное и необычное решение, которое отсутствует у конкурентов. Подключение сюда же наушников может быть и не так практично, но почему бы нет?

Аудио кабель mini-Jack 3,5 мм, входящий в комплект, можно использовать как для подключения мобильных устройств, так и для подачи звукового сигнала с выхода на наушники телевизора или звуковой карты компьютера. Он тоже очень мягкий и качественно изготовленный, разъёмы даже позолочены, его длина примерно 168 см.

Блок питания, используемый для работы акустической системы Edifier e3350BT, импульсный, но массивный. Длина шнура от БП до разъёма — 175 см, длина сетевого шнура от вилки до БП тоже 175 см. Производитель не экономит на длине кабелей.

На шнуре имеется ленточка с липучкой, благодаря чему лишний кабель можно будет подвязать, по месту установки. На корпусе блока питания установлен небольшой красный светодиод, который горит при подаче переменного напряжения.

Блок питания (или адаптер) ADT-60180 работает от сети переменного тока напряжением от 100 до 240 В, выдавая стабилизированное напряжение 18 В и силой тока до 3 А. Центральная жила разъёма, подключаемого к сабвуферу, имеет плюсовую полярность, а внешнее кольцо — отрицательную. Как мы ни гоняли акустическую систему в тесте, адаптер питания почти не грелся, что говорит о правильной разработке его конструкции. Качество выдаваемого напряжения питания и тот факт, что применён внешний, а не внутренний блок питания, приводит и к тому, что у акустической системы практически нет наводок и шума в динамиках.

Сабвуфер изготовлен из матового пластика, как и колонки, но, несмотря на возможность возникновения паразитных резонансных колебаний, они напрочь отсутствуют. Корпус сабвуфера даже вибрирует, если держать его рукой, очень слабо. Достигнуто это, по словам производителя, литьём корпусов сателлитов и сабвуфера под давлением на собственном оборудовании в соответствии с мировыми требованиями. Форма корпуса сабвуфера, как и сателлиты, и выносной регулятор громкости, выполнена в виде скруглённой усечённой призмы с треугольным сечением. На вершине сабвуфера находится вставка из глянцевой пластмассы с утопленной кнопкой включения без фиксации. Пространство вокруг кнопки во время работы подсвечивается светодиодом.

Также производителем применён и звукопоглощающий материал, располагающийся внутри полости сабвуфера (фото с сайта www.edifier.ru).

Низкочастотный динамик диаметром 131 мм имеет рабочий частотный диапазон от 50 до 200 Гц, излучаемый им звук идёт в воздушный зазор между подставкой сабвуфера и пластмассовым корпусом. Далее звук проходит между корпусом и поверхностью, на которой стоит сабвуфер, обеспечивая практически круговую диаграмму направленности звука.

Усилительная часть системы построена на базе четырехканальной малошумящей ИМС TDA7379 производства ST Microelectronix. Она обеспечивает достаточный запас мощности, т.к. заявленная максимальная мощность данной интегральной микросхемы составляет 13 Вт на канал для сателлитов и умощнённый выход до 38 Вт на сабвуфер в мостовом включении. При этом все входные и выходные разъемы интегрированы в одну плату, что уменьшает риск возникновения дефектов, связанных с соединителями между платами. Применённые в схеме электролитические конденсаторы - не твердотельные, но хорошего качества. Количество остальных элементов схемы сведено к минимуму, что идёт на пользу звуковому сигналу.

Внутри сабвуфера находится и модуль Bluetooth, изображения которого в интернете не нашлось. Вообще, по словам исследователей, всё-таки вскрывших акустическую систему, добраться до платы и модуля очень затруднительно, так как провода и многие детали залиты клеем-компаундом, что сделано для исключения вредного воздействия вибрации на электронные компоненты и кабели.

Вид на сабвуфер снизу. На нижней стороне основания приклеены три мягкие резиновые прокладки для уменьшения вибрации от звуковых колебаний, передаваемой на поверхность, на которой установлен сабвуфер.

Сзади на основании, имеющем, кстати, чёрную глянцевую поверхность, установлено гнездо D-Sub 9-pin для подключения регулятора громкости и колёсико регулятора уровня низких частот (BASS).

Разъём кабеля регулятора громкости надёжно фиксируется винтами.

Здесь же, рядом, расположены три гнезда, из которых два под mini-Jack 3,5 мм – линейного входа (LINE IN), выхода на колонки-сателлиты (SPEAKER OUT) и один под питание 18 В.

Включение

Подключив к сабвуферу все кабели, кроме кабеля линейного входа, включаем акустическую систему Edifier e3350BT, для чего нужно нажать на кнопку сверху сабвуфера. В динамике сабвуфера при этом кратковременно слышен незначительный плавный переходный процесс. Очень приятно, что нет щелчка и даже хлюпанья. Пространство вокруг кнопки включения питания начинает подсвечиваться красным светом, светодиод такого же цвета включается и вокруг регулятора громкости. Это выглядит стильно и дополнительно выполняет утилитарную функцию облегчения нахождения органов управления работающей акустической системы в темноте.

Пробуем подключить сигнал к колонке через Bluetooth, использовав для этого по случаю оказавшийся у нас смартфон Sony Xperia Z. Акустическая система сразу же определилась и добавилась в подключённые устройства.

Цвет индикаторов после подключения изменился с красного на голубой - приятный сюрприз от дизайнеров, что уж тут скажешь.

Вид акустической системы, подключённой к мобильному устройству с использованием Bluetooth.

После Sony Xperia Z было решено попробовать подключить к акустике относительно старый телефон Sony Ericsson K790i. И он подключился без проблем, только запросил PIN-код для подключения к колонкам. Код 0000 для подключения был указан в кратком руководстве по e3350BT, кстати, специально переведённом на русский язык.

Затем были предприняты попытки подключения к акустике стационарного компьютера с USB адаптером Bluetooth под управлением операционной системы Windows 7 Максимальная и нетбука Compaq Mini с Windows XP Home. Сразу скажу, закончились эти попытки неудачей. Windows 7 определила колонки и даже подключила их, а вот использовать не смогла. Причину неудачи подключения скорее всего следует искать в старой версии адаптеров Bluetooth, бывших в нашем распоряжении.

Тестирование

Тестирование акустической системы проводилось методом её прослушивания в двух помещениях площадью 20 и 15 кв. м. Длинные стены помещений были закрыты популярным отечественным звукопоглощающим материалом (коврами), что призвано уменьшить паразитные отражения звуковых волн и интерференцию полезного и отражённого звукового сигналов.

Для начала подчеркнём интересный факт – из динамиков акустической системы Edifier e3350BT в паузах не слышно абсолютно никакого шума! Полная тишина, превращающаяся в звуки во время подачи сигнала. Техническое решение выноса блока питания из колонок и применение в нём качественной схемы преобразования и стабилизации напряжения доказало свою правоту. Никаких наводок в звуковом тракте нет и от соединительных кабелей, и от модуля Bluetooth. Даже при подключении источника сигнала через выносной регулятор громкости уровень шума не изменяется, его практически не ощущаешь.

При прослушивании мобильных гаджетов, подключённых через Bluetooth, громкость акустики была выставлена на максимальный уровень, а ступенчатое регулирование уровня звука проводилось на мобильных устройствах. В режиме Bluetooth акустическая система вполне хорошо озвучивала жилое помещение площадью даже 20 кв. м, но её мощность явно была гораздо меньше заявленной в описании.

Всякого рода “улучшайзеры” звукового сигнала, например ClearAudio+ у Sony Xperia Z, благотоворно сказались на качестве звука колонок, уровень баса на сабвуфере пришлось немного убрать от максимального значения, чтобы звук был более реалистичен. Выявилась и негативная сторона ClearAudio+ с использованием Edifier e3350BT – колонки вытягивали недостатки MP3 файлов, выдавая явно различимый высокочастотный шип, почти не слышный без “улучшателя”.

Вывести акустику на действительно громкий режим удалось только при подключении кабелем к телевизору PANASONIC VIERA TX-LR32E5 на выход для наушников. Получилось очень приличное улучшение качества звучания встроенной акустики как по нижним частотам, так и по верхним.

Затем акустическая система была подключена посредством штатного аудиокабеля к выходу звуковой карты системному блока. Использовался выход звуковой платы Audigy 2.

По итогам прослушивания можно сказать, что упругого, жёсткого баса, выдаваемого колонками с направленными на слушателя крупными низкочастотными динамиками, вы не услышите. Бас несомненно имеется, но он мягкий по своей фактуре и сильно спадает по уровню с частоты ниже 50 Гц. Также, ввиду того, что в сабвуфере “сливаются” низкие частоты двух каналов, отсутствует какая либо стерео локализация источников этих звуков. Это общая беда всех систем 2.1.

Были прослушаны треки с тестовых дисков, ужатых в loseless формате, в основном с оркестровой музыкой и со звучанием инструментов, также в наборе тестов присутствовали и треки музыки других жанров, например рок и популярной. Выяснилось, что без использования в плейерах эквалайзера колонки звучат ненамного хуже, хотя это скорее всего было вызвано именно тем, что в эквалайзере были немного усилены только те частоты, которые колонки меньше вытягивают (прежде всего ниже 40 Гц).

Щипковые инструменты, такие как скрипки, виолончель и особенно контрабас звучали очень реалистично. Звучание акустической гитары тоже понравилось, но звук был как бы немного выхолощенным. Орган звучал очень детально в верхнем и среднем диапазоне частот, но в самом нижнем диапазоне немногочувствовалась нехватка глубины, даже выведение регулятора баса не помогло раскрыть все нюансы звучания. Духовые инструменты звучали очень чисто, даже с передачей звуков нажима исполнителем на кнопки инструмента (гобой, исполнитель H. Holliger). На других колонках этот звук невозможно было идентифицировать и он передавался, как еле заметный призвук в виде шелеста. Соло на барабанах звучало чисто и динамично. Звучание духового оркестра тоже очень понравилось, там тоже вполне хватало уровня низких частот. Вокал был немного слабоват по уровню, а если громкость колонок была достаточно велика, то ухудшалась и его разборчивость, особенно при наличии большого количества звучащих в тот момент музыкальных инструментов. Диксиленд и небольшой джазовый коллектив звучали очень живо и реалистично.

Прослушивание популярной музыки показало, что Edifier e3350BT для этого вполне подходит, также как, на удивление, и для репа. Рок-музыка и тем более Heavy Metal звучат менее убедительно, хотя и чисто. Для её более правильного восприятия немного не хватает басов и подъёма средних частот в области человеческого голоса, хотя это и можно подкорректировать эквалайзером.

Благодаря большому динамическому диапазону акустической системы и отсутствию шума в паузах стало возможным вытянуть голос исполнителя на оперной сцене, а затем получить ощутимый акустический удар от вступившего симфонического оркестра, что вызывало самопроизвольное стремление приглушить громкость.

Прослушивание записанных окружающих звуков, а именно двигателей автомобилей, самолётов, звона разбитого стекла, дождя, грома и других показало, что эти звуки воспроизводятся достаточно чисто и мощно.

Теперь стоит привести диаграмму измерения АЧХ Edifier e3350BT, взятую с официальной странички www.edifier.ru.

В районе частот от 2 до 8 кГц видно ощутимое увеличение импеданса колонок-сателлитов, что возможно приводит к уменьшению отдачи ими мощности в этом диапазоне частот. Не с этим ли связан недостаток уровня вокальных партий?

Итог

Данная акустическая система рассчитана на массового слушателя и она может стать для всех реальным пропуском в мир прекрасного! К тому же Edifier e3350BT по стилю очень молодежный вариант. Акустическая система отлично подойдет студентам и школьникам, которым удобен Bluetooth для прослушивания музыки. Также подойдет девушкам, которым важно хорошее качество звука при прекрасном дизайне, который можно вписать в интерьер комнаты.

Возможно, не оценят Edifier E3350BT лишь искушённые аудиофилы с очень тонким слухом, пытающиеся отличать соединительные кабели из бескислородной меди от обычных, а также упёртые меломаны, ставящие во главу угла количество воспроизводимых децибелл, а не реалистичность звука. Всех остальных потенциальных покупателей система должна очень порадовать, но все это конечно на вкус и цвет

Потребительские и эстетические моменты этой акустической системы вне всякого сомнения выше всяческих похвал. Производителю действительно удалось создать незаурядный интересный продукт, притом по очень бюджетной цене, поэтому крайне рекомендуем обратить вам на него внимание.

Достонства:

• продвинутый дизайн и прекрасное качество изготовления,
• превосходные параметры по соотношению сигнал/шум,
• отличное качество звука на абсолютном большинстве музыкальных программ,
• применение беспроводного интерфейса Bluetooth для подключения мобильных устройств,
• продуманная техническая конструкция и схемотехника, слабый нагрев силовых компонентов,
• двухлетняя гарантия.

Недостатки:

• недостаток самых низких частот,
• небольшое падение детальности звуковой картины при большой громкости.
