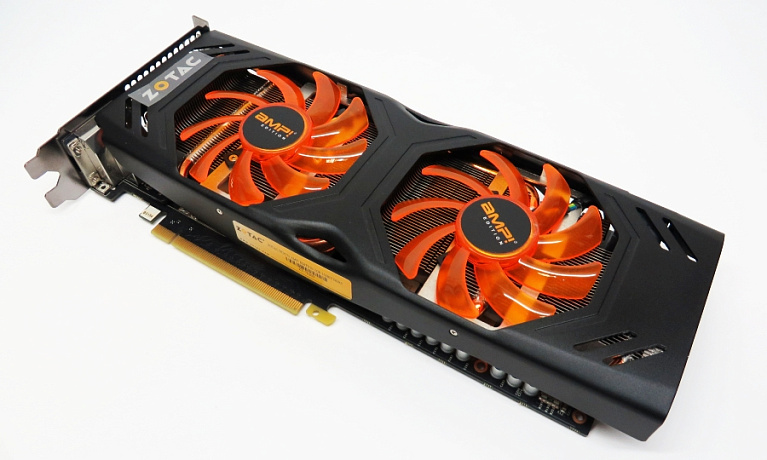

Обзор и тестирование видеокарты ZOTAC GeForce GTX 770 AMP! Edition

Компания Zotac известна широкому кругу пользователей благодаря видеокартам серии AMP! Edition. Данные модели отличаются от референсных решений отличным разгонным потенциалом, повышенными частотами и…

Zotac_logo

С одним из таких устройств мы и познакомим Вас сегодня, дорогие читатели. Представляем вашему вниманию обзор и тест видеокарты ZOTAC GeForce GTX 770 AMP! Edition.

001

Упаковка и комплектация

Видеокарта поставляется в коробке средних размеров, по габаритам схожей с коробкой среднестатистической материнской платы формата АТХ. На лицевой части упаковки присутствует название серии видеокарты, модель, а также основные технические особенности девайса.

002

В правом верхнем углу расположилась наклейка с информацией о том, что в комплекте с видеокартой присутствует ключ на скачивание лицензионных копий игр серии Splinter Cell в количестве трех разных версий.

003

На тыльной части упаковки изображена сама видеокарта ZOTAC GeForce GTX 770 AMP! Edition, небольшое описание, а также комплект поставки на пятнадцати языках, включая русский.

004

На торцевой части упаковки указаны минимальные системные требования к компьютеру. Одним из важных критериев совместимости данной видеокарты является, на наш взгляд, требование блока питания мощностью не менее 600 Вт, а также наличие 8-pin и 6-pin коннекторов дополнительного питания видеокарты на самом блоке питания.

005

Упаковка у ZOTAC GeForce GTX 770 достаточно надежная, внутри неё находится еще одна черная коробка, открыв которую нам предстает внутренний порядок укладки видеокарты и аксессуаров. Сверху все закрыто пластиковой крышкой.

006

Каждой мелочи здесь свое место. Кабели-переходники дополнительного питания и переходник DVI-VGA лежат в отдельном отсеке. Руководство пользователя, купон с ключом для игр и диск с драйверами находятся под видеокартой.

007

Комплект поставки включает в себя:

видеокарту ZOTAC GeForce GTX 770 AMP! Edition;
руководство пользователя;
купон с ключом для серии игр Splinter Cell;
CD с драйверами;
DVI-VGA переходник;
переходник дополнительного питания видеокарты 6-pin на 2*Molex;
переходник дополнительного питания видеокарты 8-pin на 2*Molex.

Внешний вид и система питания

ZOTAC GeForce GTX 770 AMP! Edition выполнена в привычных оранжево-черных цветах. Стильный кожух системы охлаждения придает дизайну видеокарты строгий и элегантный вид. Вентиляторы оранжевого цвета на темном фоне выглядят очень впечатляюще.

009

По габаритным размерам карта является двухслотовой. На задней планке Zotac GTX 770 находятся два порта DVI, HMDI и Display Port.

010

При рассмотрении карты снизу видно, что кожух системы охлаждения закрывает нижнюю полость карты.

011

На кожухе системы охлаждения имеется наклейка с наименованием модели видеокарты.

012

Сверху девайс частично закрыт бортом кожуха систем охлаждения.

013

Здесь же расположились разъемы дополнительного питания видеокарты 8-pin и 6-pin.

014

А также разъемы для подключения мостиков SLI.

015

С торца видеокарты виднеется часть массивного радиатора системы охлаждения.

016

Обратная сторона видеокарты ничем не прикрыта.

017

Видеокарта без системы охлаждения.

018

Сердцем видеокарты является уже не новый видеочип GK104, с которым мы уже встречались ранее в обзоре Inno3D iChiLL GeForce GTX 680 2048Mb. От повреждений и сколов при неаккуратной установке системы охлаждения видеочип защищен металлической рамкой. Данный GK104 произведен в Тайване на 9-й неделе 2013 года.

019

Память, распаянная по П-образной схеме вокруг видеочипа, имеет свой собственный радиатор охлаждения.

020

021

2048 Мб памяти набраны восемью микросхемами Samsung K4G20325FD-FC28.

022

Подсистема питания видеокарты выполнена по схеме 5+2. Две фазы питания идут на память и пять фаз на GPU.

023

Силовые элементы системы питания также оснащены собственным радиатором системы охлаждения.

024

Управление системой питания видеокарты, а также защитой от перенапряжения возложено на микросхему Richtek RT8802A.

025

Система охлаждения

Система охлаждения у ZOTAC GeForce GTX 770 AMP! Edition состоит из массивного алюминиевого радиатора с медным основанием, из которого выходят пять тепловых трубок (две 8-миллиметровые и три 6-миллиметровые). Основание радиатора не идеальное, но ровное. Радиатор охлаждают два вентилятора диаметром 86мм. Разъем питания вентиляторов 4-pin. Система охлаждения имеет кожух черного цвета.

026

027

Радиаторы памяти и элементов системы питания снабжены теплопроводящими прокладками.

Технические характеристики

	ZOTAC GeForce GTX 770 AMP! Edition
Графический процессор	GK104
Техпроцесс, нм	28
Частота ядра, МГц	1150 (Boost 1202)
Частота памяти, МГц	7700
Число шейдеров, шт.	1536
Тип памяти	GDDR5
Объем памяти, Мб	2048
Шина памяти, бит	256
Пропускная способность памяти, Гбайт/с	230,4
Потребляемая мощность, Вт	230
Дополнительное питание	8pin+6pin
Размер карты (ДхШхВ), мм	275х113х38
Интерфейс	PCI Express x16 3.0

gpu-z

Конфигурация тестового стенда

Процессор	Intel Core i7-3770k 3,5GHz LGA1155 (HyperThreading On, TurboBoost On, Vcpu 1.152V)
Материнская плата	Gigabyte GA-Z77-D3H (Rev.1.0 bios v.f18)
Оперативная память	Apacer ARMOR DDR3-2133 8Gb (4Gb*2 PC-17000 CL 11-11-11-30 1,65V, XMP Profile)
Видеокарта	ZOTAC GeForce GTX 770 AMP! Edition
Блок питания	Thermaltake ToughPower XT 775W
Жесткий диск	SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)
Монитор	Samsung BX2335 23" (1920x1080)
Кулер	Thermalright SilverArrow SB-E Extreme
Термоинтерфейс	Gelid GC-Extreme
Операционная система	Windows 7 x64 SP1
Прочее ПО	CPU-Z ROG 1.63, GPU-Z 0.7.2, MSI Afterburner 2.3.1, MSI Kombustor 2.5

Используемый нами процессор Intel Core i7-3770k работал в штатном режиме с активированной технологией TurboBoost.

cpu-z1

Тестовая материнская плата Gigabyte Z77-D3H поддерживает режим работы PCI-E x16 версии 3.0.

cpu-z2

С недавнего времени наша редакция использует новый термоинтерфейс Gelid GC-Extreme, который пришел на смену Arctic Cooling MX-4. По результатах многочисленных тестов термопаста Gelid GC-Extreme эффективнее Arctic Cooling MX-4 на 2-3 градуса Цельсия. Температура окружающего воздуха в помещении во время тестирования составляла 26 градусов по Цельсию.

Тестирование на эффективность охлаждения

Нагрев графического чипа видеокарты осуществлялся программой MSI Kombustor 2.5, мониторинг температуры и оборотов вентиляторов системы охлаждения - программой MSI Afterburner 2.3.1.В состоянии простоя ZOTAC GeForce GTX 770 AMP! Edition температура графического чипа находится на умеренном уровне в 34 градуса. Посмотрим, какие показатели будут в состоянии нагрузки.

tempMSI22

82 градуса Цельсия в нагрузке – достаточно высокая температура графического чипа. При этом вентиляторы системы охлаждения работают на 70% скорости от максимальных оборотов. При таких показателях карту холодной и тихой никак не назовешь, несмотря на то, что показатели температуры в пределах нормы. Для сравнения, протестированная нами ранее видеокарта Inno3D iChiLL GeForce GTX 680 2048Mb в состоянии нагрузки прогревалась всего лишь до 64 градусов Цельсия.

tempMSI11

Тестирование в бенчмарках и играх

Помимо участника сегодняшнего обзора в тестировании приняли участие видеокарты:

Inno3D GeForce GTX 650 Ti 1Gb;
Inno3D iChill GeForce GTX 650 Ti Boost 2Gb;
Inno3D GeForce GTX 660 Ti 2Gb.

Во всех играх было установлено максимальное качество графических настроек в игре. Тесты в играх проведены при разрешении экрана 1920*1080, настройки в бенчмарках Heaven Benchmark 4.0, 3D Mark 11 и 3D Mark 13 по умолчанию.Первым на очереди идет 3D Mark 11. Этот графический тестовый пакет не является самым последним, но до сих достаточно актуален и используется многими тестовыми редакциями. Полученные результаты словно отображают розничную стоимость видеокарт в рублях, с отличием лишь в том, что GTX770 стоит заметно дороже.

test_mark11

3D Mark 13 является самым новым тестом на данный момент, а тест Fire Strike способен поставить на колени даже самый мощный графический ускоритель.

test_mark13

Heaven Benchmark обновился до версии 4.0, поэтому является также одним из актуальных тестовых пакетов для видеокарт.

test_heaven4.0

BioShock Infinite, все настройки на Ультра, использовался встроенный бенчмарк. В графике указаны средние значения FPS.

test_Bioshok

Metro Last Light именно та игра, которая после Crysis 3 является одной из самых требовательных игр в мире. Использовался встроенный бенчмарк, все настройки на Ультра, технология NVIDIA® PhysX отключена, в графике указаны средние значения FPS.

test_MLL

SniperEliteV2 Benchmark сделан на базе одноименной игры. Все настройки на Ультра, в графике указаны средние значения FPS.

test_SEv2

Aliens vs. Predator Benchmark - еще один бенчмарк на базе одноименной игры. Все настройки на Ультра.

test_A&P2010

Игра про наемного убийцу Hitman Absolution достаточно требовательна к видеокартам. Все настройки в игре на Ультра, АА-16х, MSAA-off. На графике указаны минимальные и средние значения FPS.

test_Hitman

Batman Arkham City. Все настройки на Ультра, MSAA-8x, технология NVIDIA® PhysX отключена. На графике указаны минимальные, средние и максимальные значения FPS.

test_BatmanAC

Tomb Raider - игра про искательницу сокровищ и приключений несомненно является хитом игровой индустрии. В Tomb Raider используется технология AMD TressFX, призванная придать реализма волосам Лары Крофт. Все настройки в игре на Ультра, FXAA-on. Первый график идет без активации технологии AMD TressFX, второй - с применением технологии AMD TressFX.

test_TR_TressFXoff

test_TR_TressFXon

Словно реабилитируясь за тесты на эффективность охлаждения, в играх и бенчмарках видеокарта ZOTAC GeForce GTX 770 AMP! Edition показывает отличные результаты. Даже невзирая на супер экстремальные настройки, графики во всех играх, видеокарта практически везде выдает плавную картинку и играбельный FPS.

Вывод

Высочайшая производительность в современных играх – вот кредо протестированной нами сегодня ZOTAC GeForce GTX 770 AMP! Edition. Видеокарте действительно под силу самые последние и графически тяжелые игры, обрабатывая и выдавая на экран монитора качественную картинку даже при экстремально высоких настройках графики. Ложкой дегтя для ZOTAC GeForce GTX 770 AMP! Edition стала недостаточная эффективность системы охлаждения, которая не позволила получить достаточно низкие температуры в нагрузке.

Плюсы:

высокая производительность;
радиаторы на VRM и Mem;
система питания по системе 5+2, отсутствие экономии на элементах питания;
невысокая цена на старте продаж в сравнении с GeForce GTX 680;
низкое энергопотребление.

Минусы:

невыразительная эффективность системы охлаждения;
высокий шум системы охлаждения.
Взвешивая все плюсы и минусы, наша редакция присуждает видеокарте ZOTAC GeForce GTX 770 AMP! Edition серебро.
