Обзор и тестирование блока питания GMNG GG-PS850M
Бренд GMNG активно взялся на выпуск новых моделей блоков питания. И если ранее это были бюджетные варианты, то сейчас они замахнулись на самую конкурентную нишу с сертификатом 80 PLUS Gold.
Для новичка важно при этом удерживать приемлемую стоимость и хорошее качество, иначе покупателей не привлечь.
Технические характеристики
- Габариты: 160×150×86 мм;
- Производительность (КПД): 90%;
- Вентилятор: 120 мм, термоконтроль оборотов;
- Защита: OVP, UVP, SCP, OPP, OTP, OCP, SiP, NLO;
- Гарантия: 10 лет.
Нигде в спецификации, на сайте или на коробке не говорится о версии ATX; скорее всего, 3.0 не поддерживается, иначе об этом бы было заявлено. Впрочем, о поддержке PCI-E 5.0, также ничего нет, но кабель 12VHPWR в комплекте имеется.
О сертификации 80 PLUS Gold имеется пометка на сайте бренда, но на упаковке или самом БП мы этого не видим. На сайте clearesult.com/80plus данного бренда нет, но есть модель KaBuM! FN850, собранная на аналогичной платформе, имеющая сертификат Gold. Также эта платформа была протестирована по рейтингу Cybernetics и получила сертификат Gold для сетей 230 В.

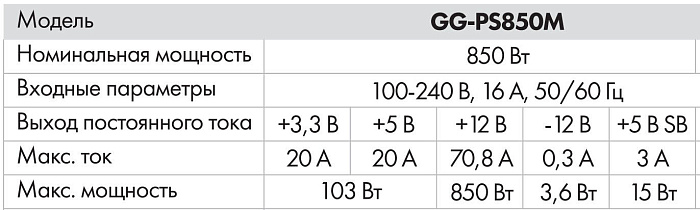

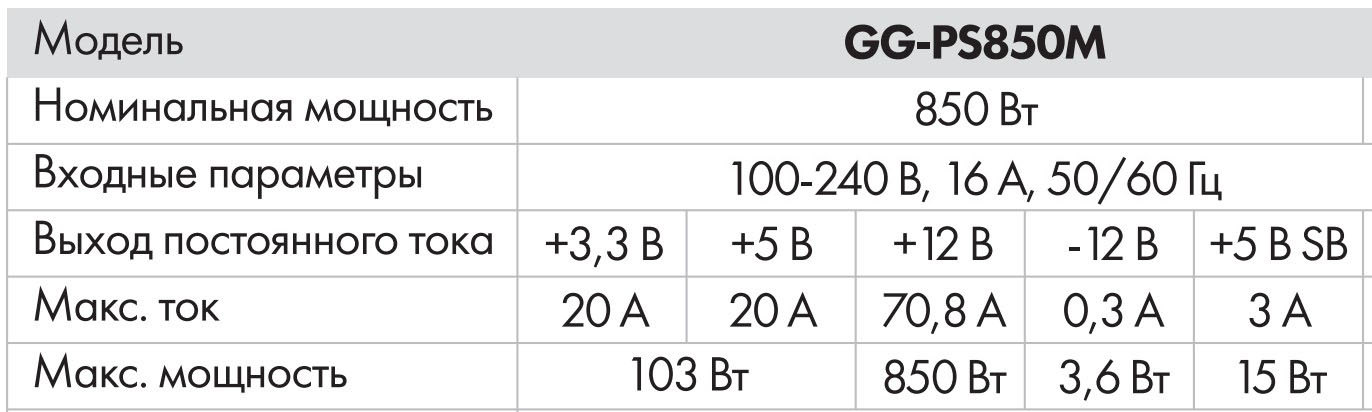

Нагрузочные характеристики
Упаковка и комплектация

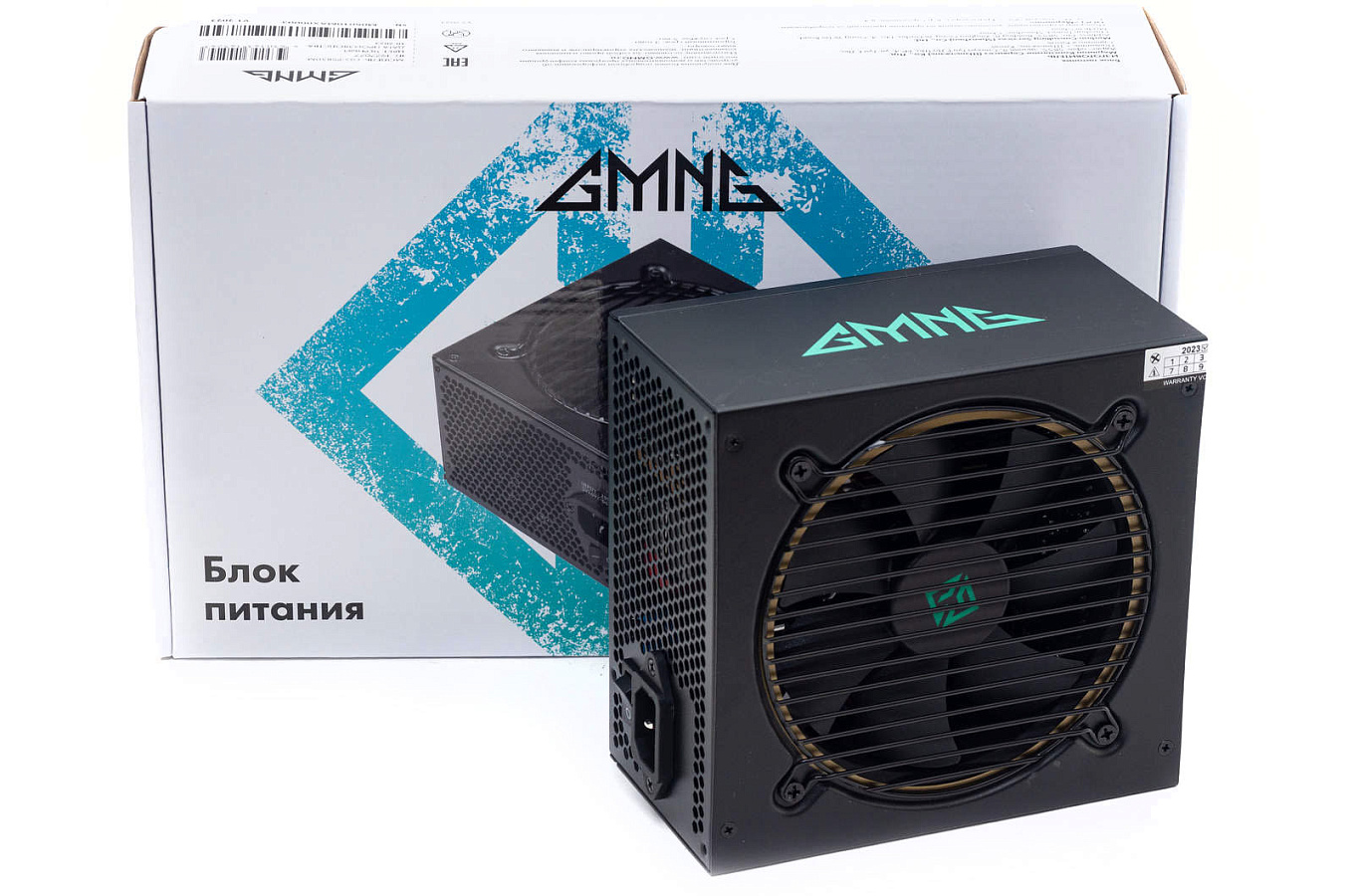

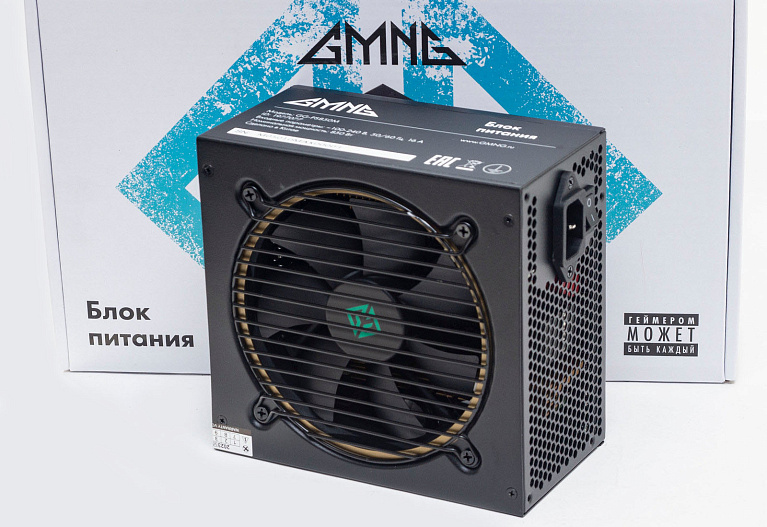

Блок питания поставляется в белой картонной коробке, дизайн общий для моделей на 850, 1000 и 1200 Вт. На лицевой стороне изображение самого БП.
С обратной стороны приведены технические характеристики, также для всех трех моделей, и описание кабелей.
Указаний о классе сертификата 80+ и поддержке версии АТХ нет.

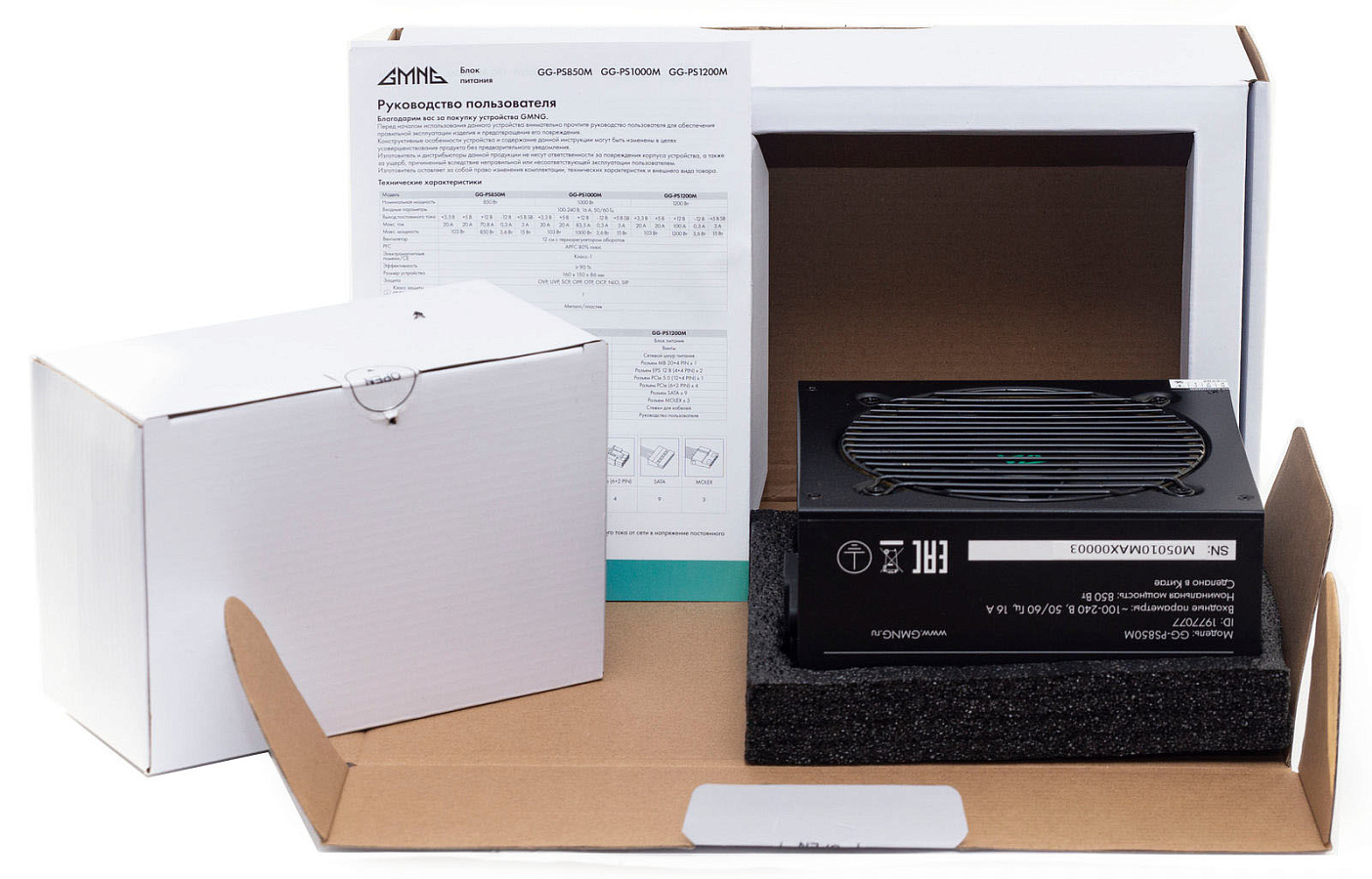

Блок питания зафиксирован демпфером и картонной вставкой. В отдельной коробке кабели, винты крепления и несколько стяжек.
Кабели и коннекторы

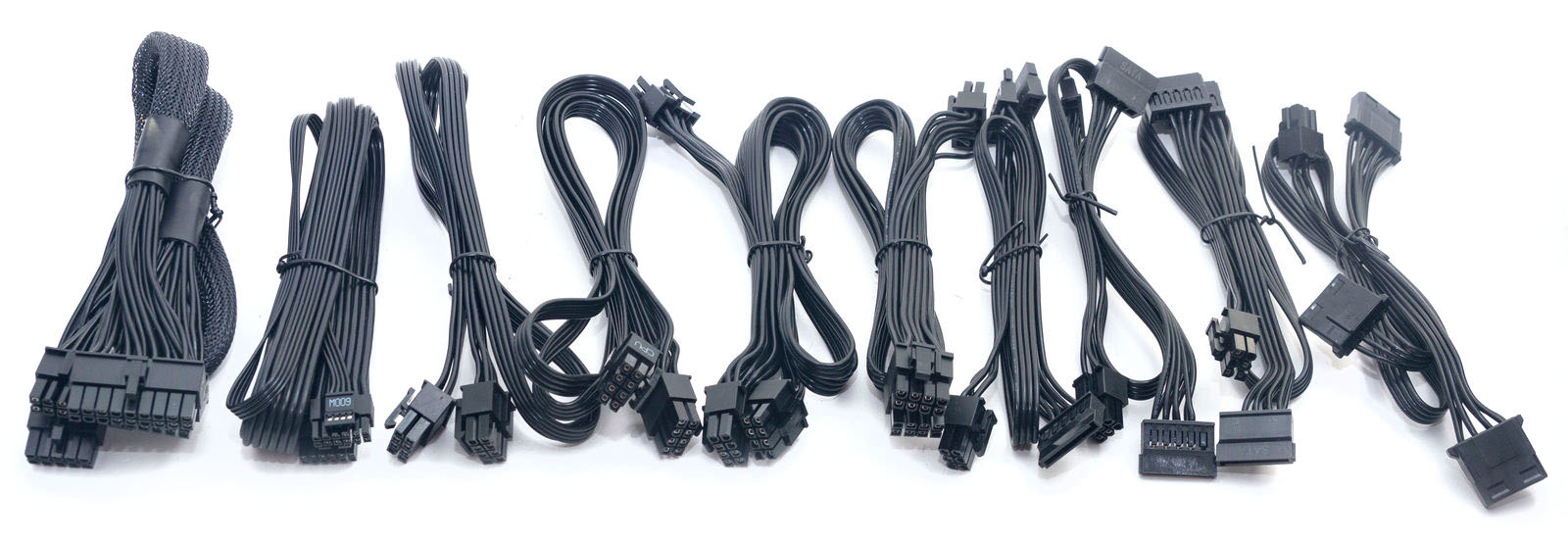

Основной АТХ кабель 24-пин в виде жгута в нейлоновой оплетке, все остальные кабели плоские.
Кабели питания CPU и 12VHPWR набраны проводами калибра 16AWG, остальные - калибром 18AWG, в том числе и PCI-E.
- ATX кабель 20+4 пин – 60 см;
- Два кабель питания CPU, с двумя 4+4-пин разъемами – 70 см;

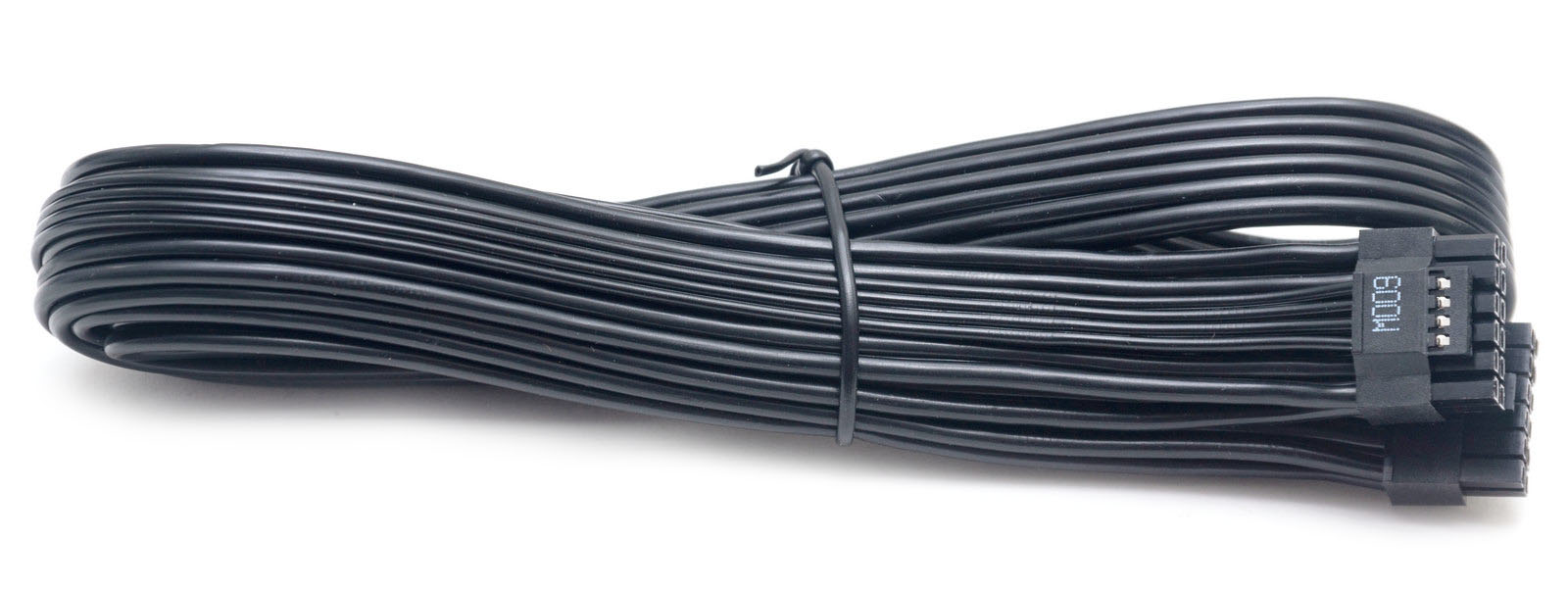

- Кабель PCI-E 12VHPWR 600 Вт, 12+4 пин – 60 см;
- Два кабеля PCI-E, на два коннектор 6+2 пин – 60+15 см;
- Три кабеля с тремя коннекторами SATA– 45+15+15 см;
- Один кабель с тремя разъемами Molex – 45+15+15 см.
Внешний вид

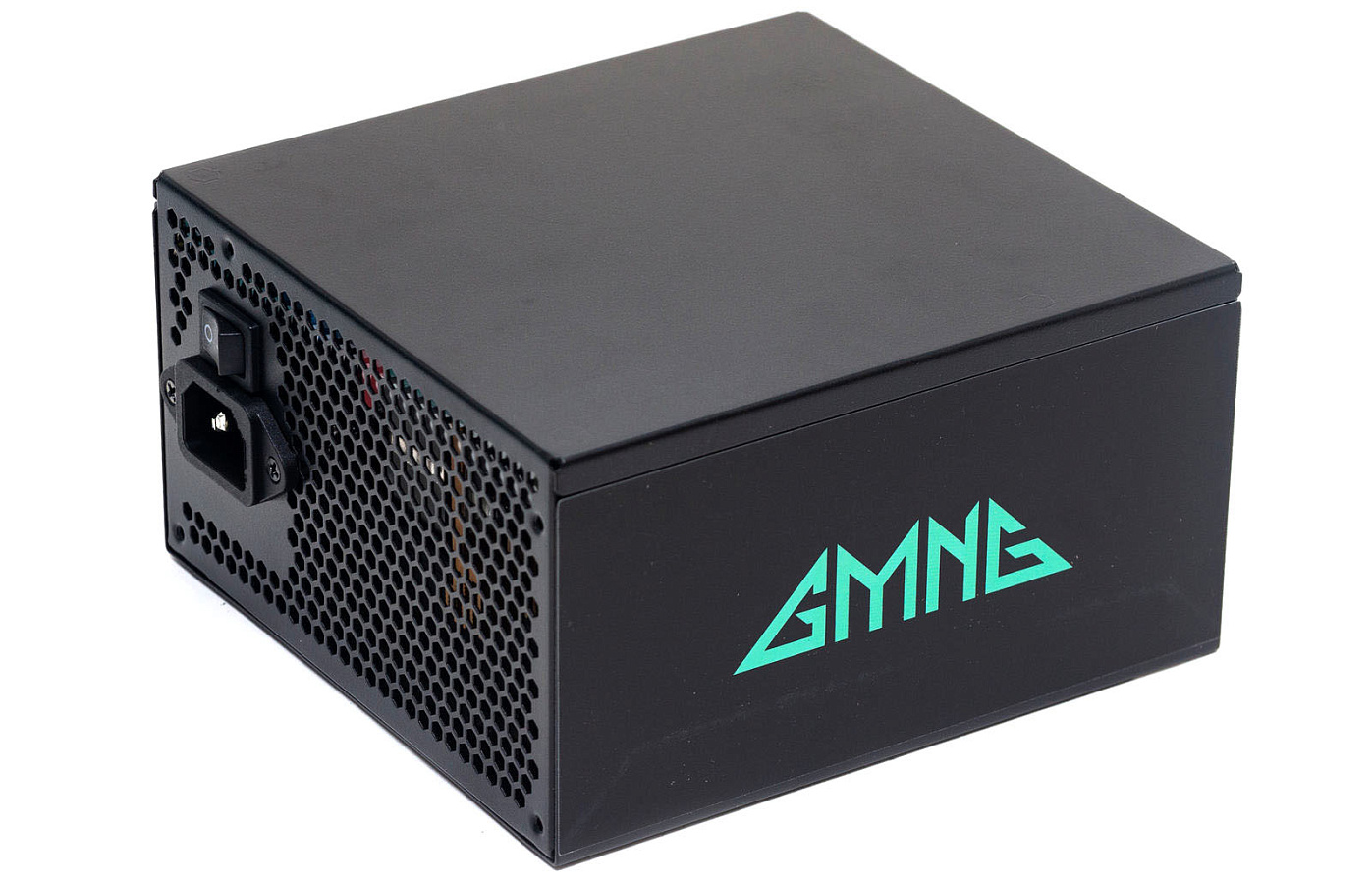

Корпус длиной 160 мм, в последнее время мы как-то привыкли видеть короткие на 140 мм.

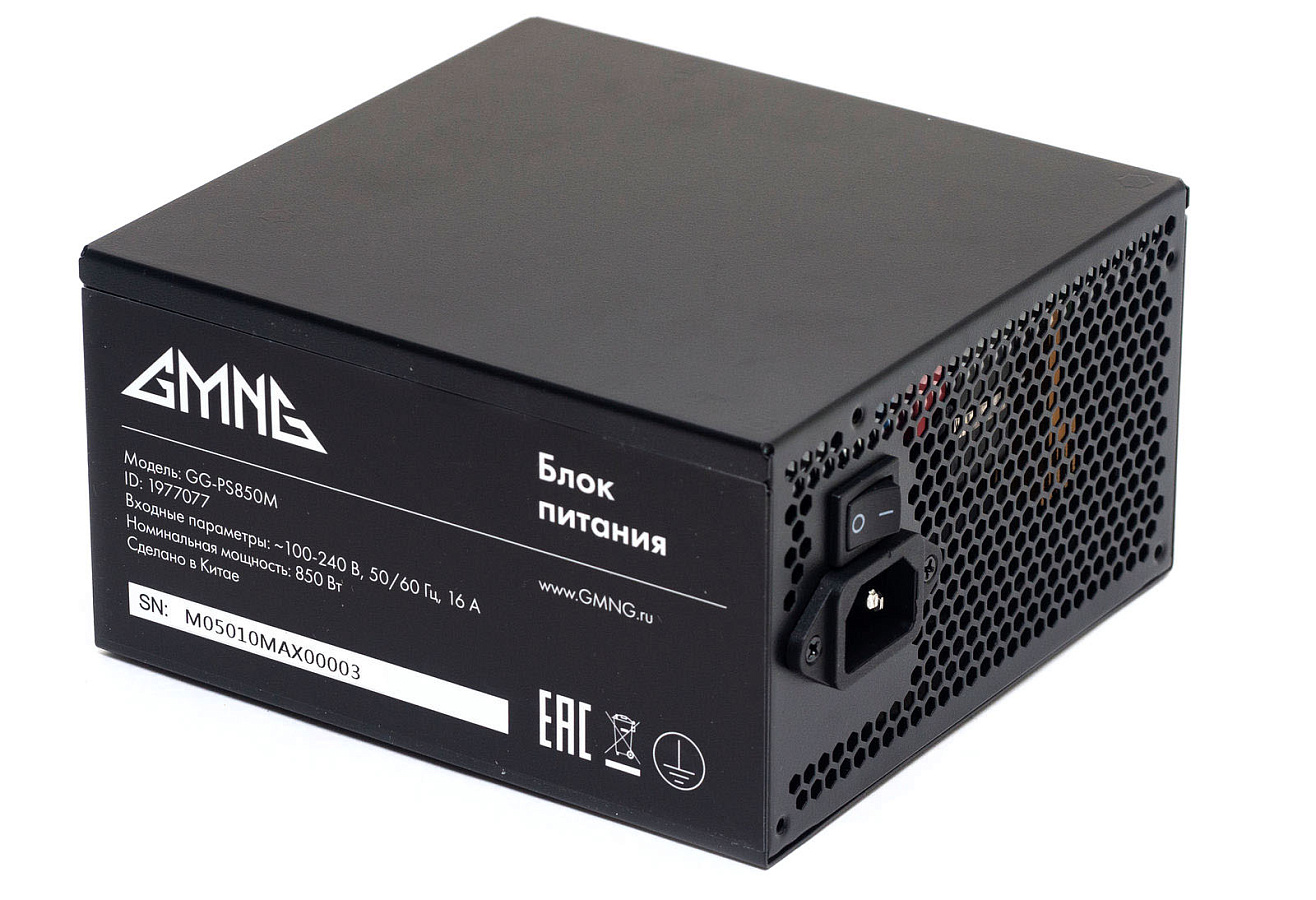

По бокам лаконичные наклейки: с одной стороны с логотипом, со второй - с информацией о входных напряжениях и серийным номером; привычной таблицы с нагрузочными характеристиками нет.
Наклейки глянцевые, нежные, поверхность сразу покрывается потертостями, что непрактично, теряется презентабельность внешнего вида.

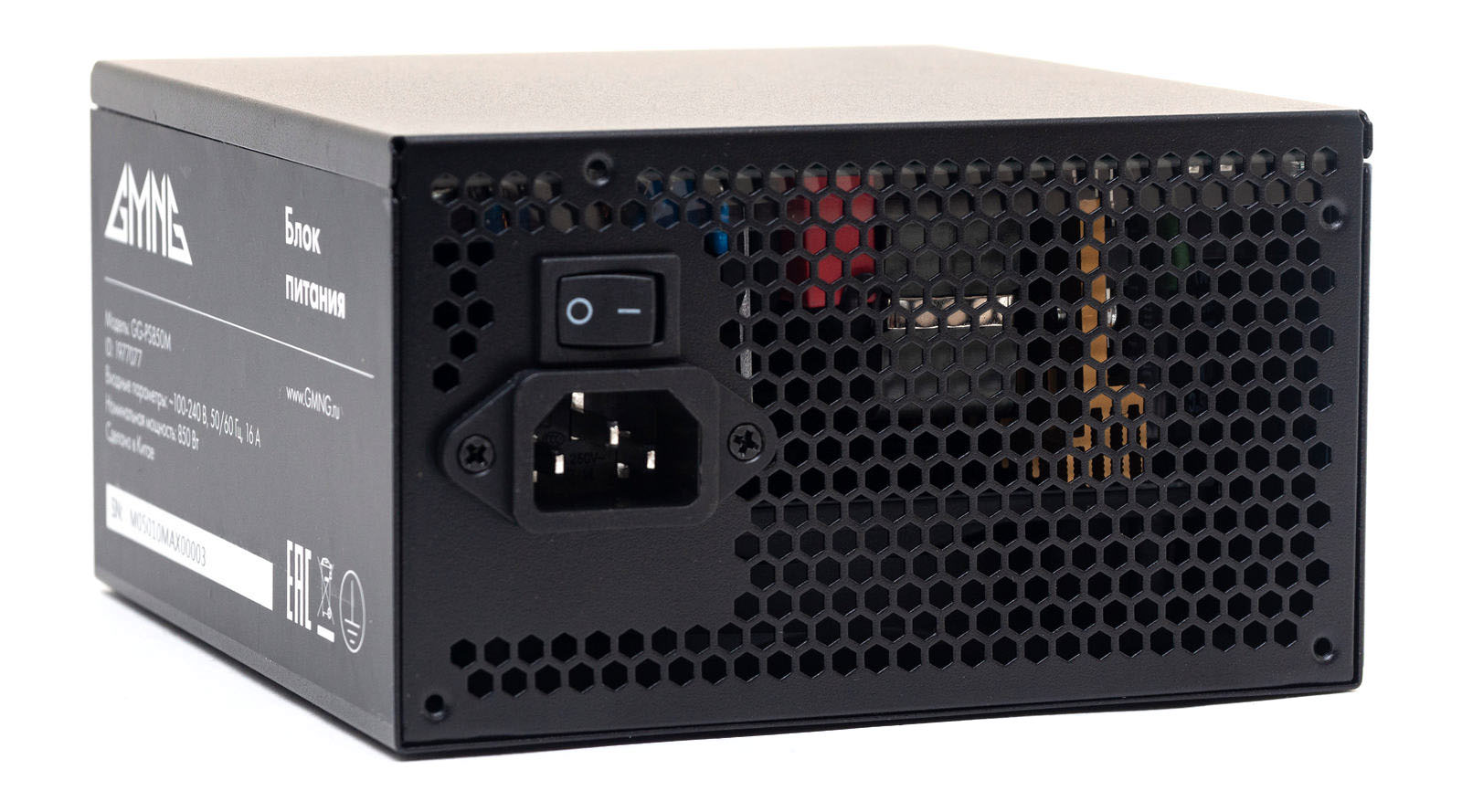

На лицевой стороне привычная перфорация в виде сот, тумблер включения и сетевая вилка.

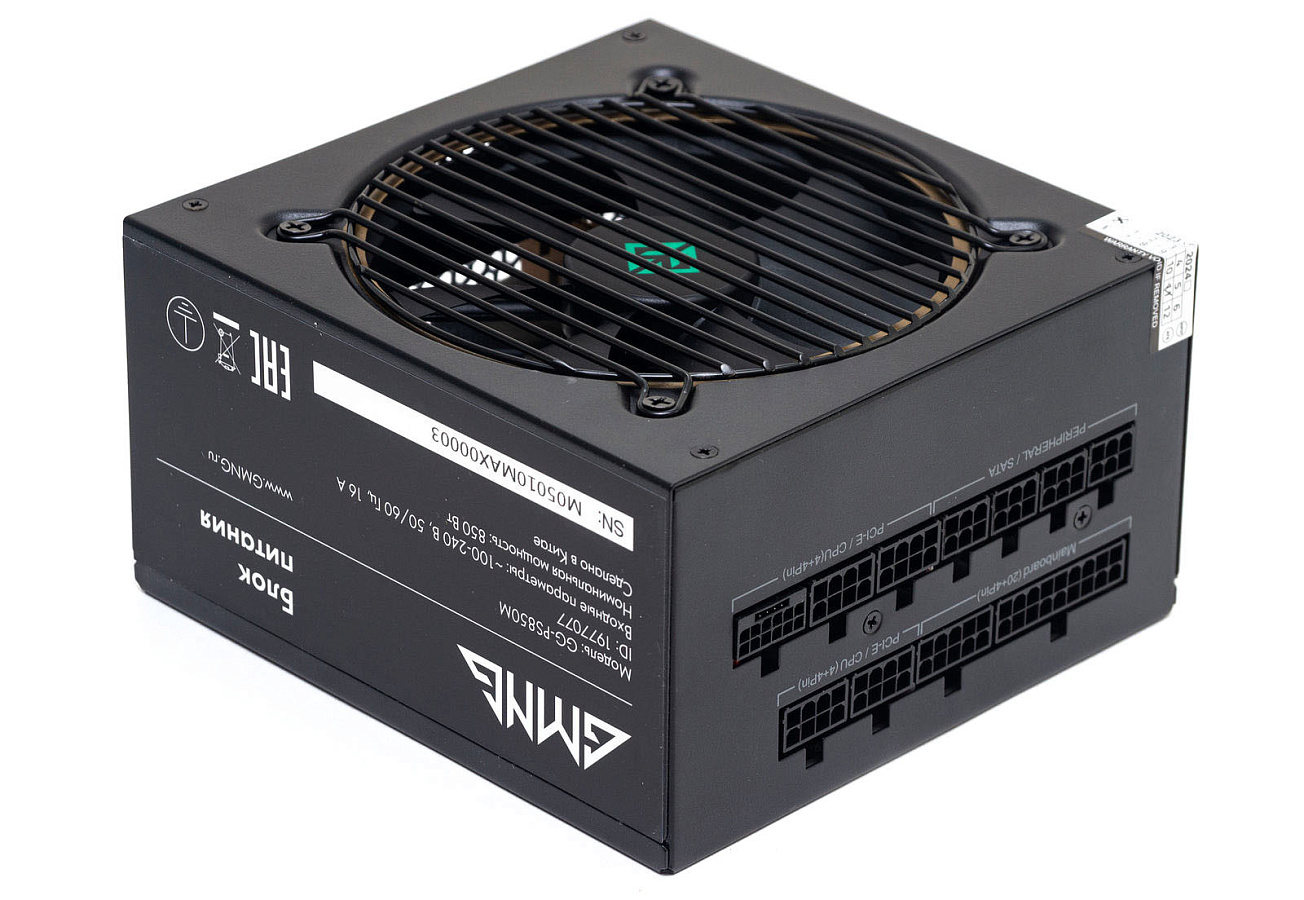

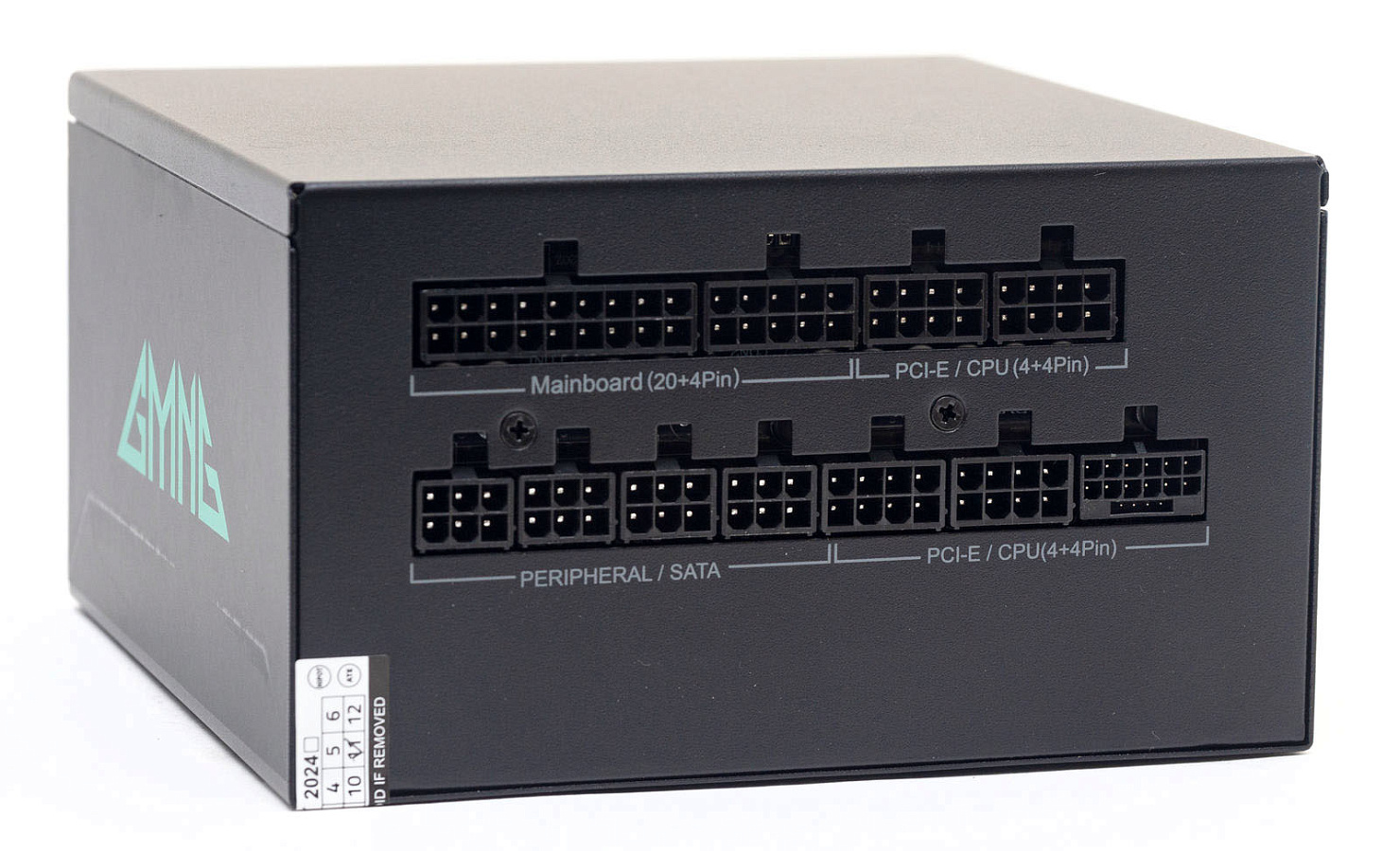

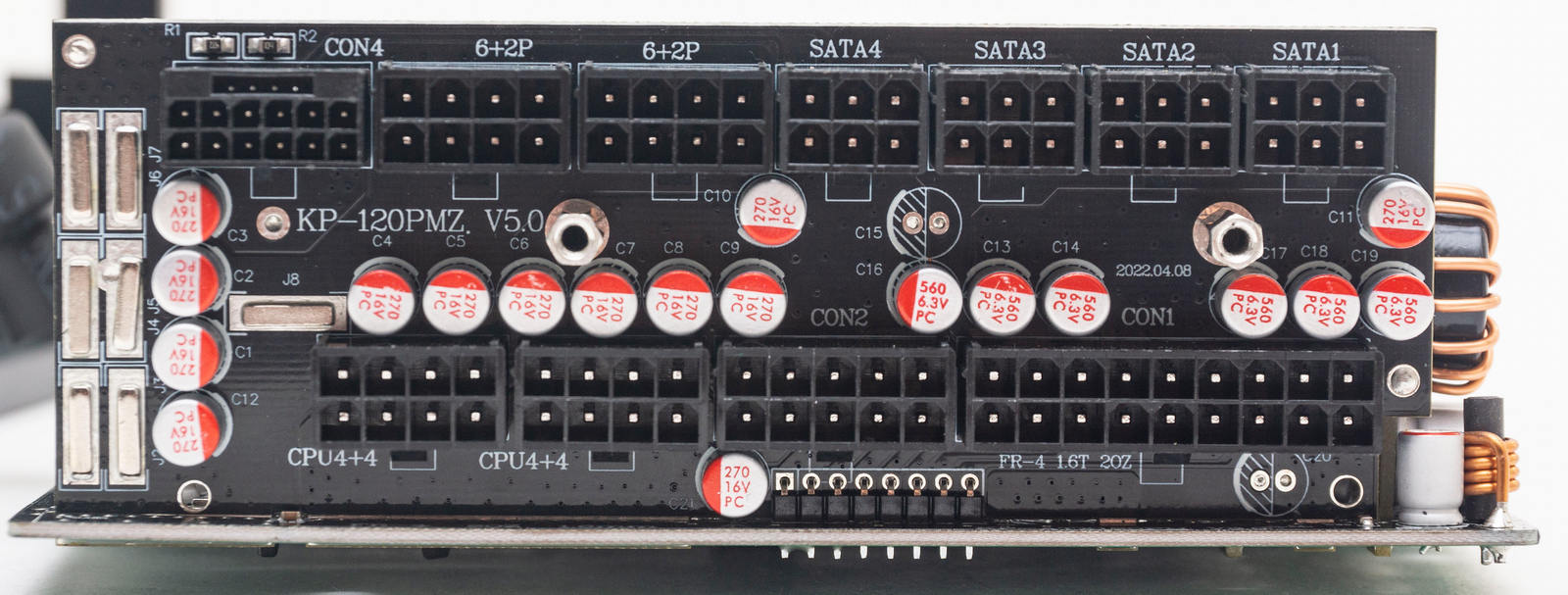

С обратной стороны - два ряда разъемов для подключения модульных кабелей, все группы подписаны. На углу наклейка с датой производства, наш экземпляр выпущен в ноябре 2023 года.
С нижней стороны имеется круглый вырез, закрытый решеткой, на вентиляторе - логотип бренда.
Охлаждение

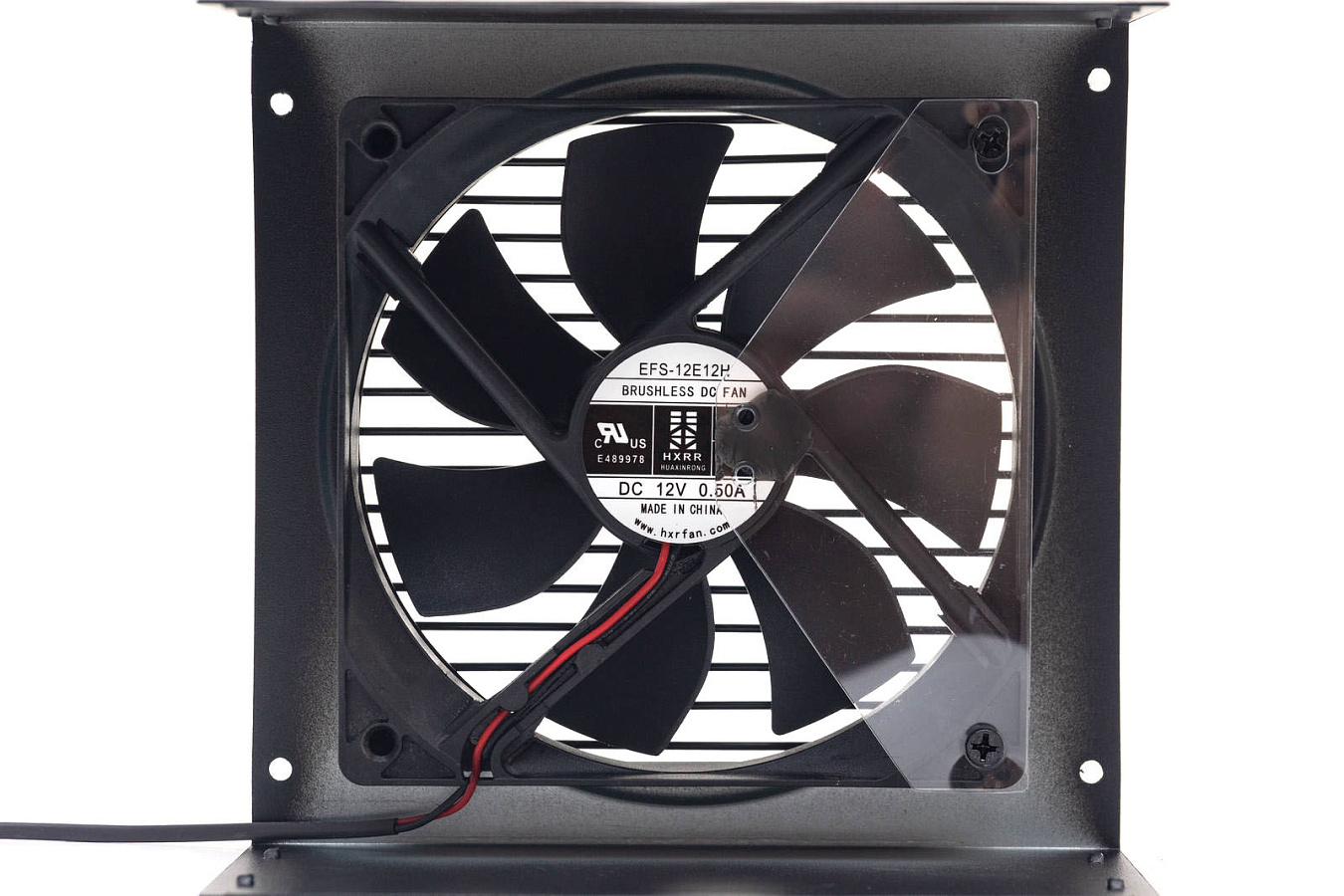

Вентилятор - Huaxinrong EFS-12E12H, по спецификации он на подшипнике скольжения с винтовой нарезкой, но на сайте производителя указан гидродинамический.
Скорость вращения до 2400 об/минуту. Полупассивный режим работы отсутствует.

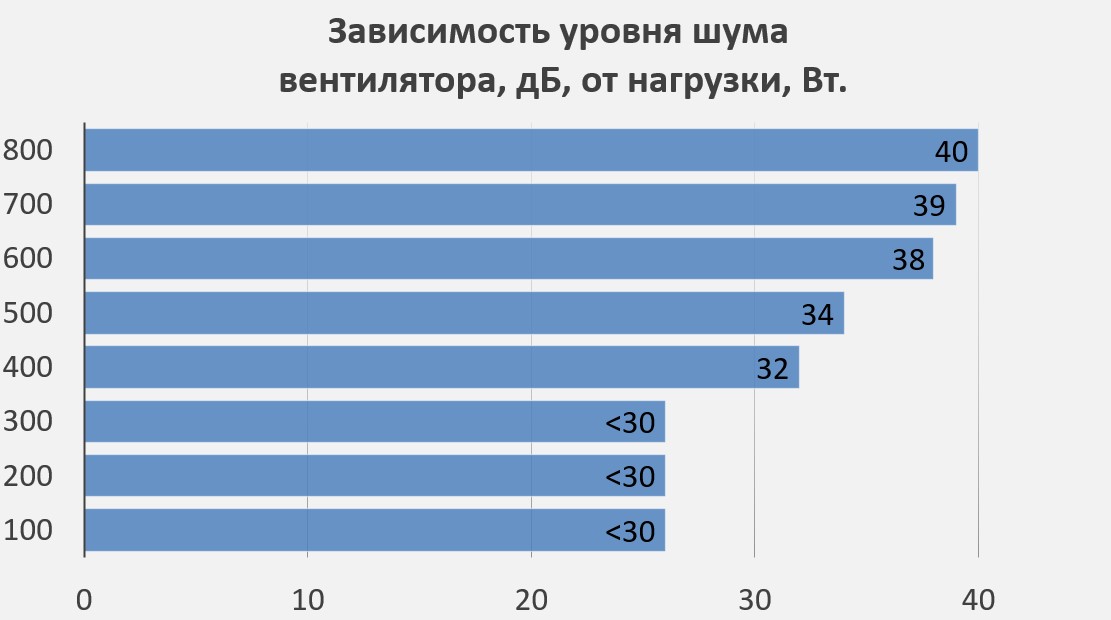

Уровень шума на комфортном уровне. На низких оборотах вентилятор можно назвать бесшумным – менее 30 дБ. С ростом нагрузки шум растет до 36-38 дБ, что все еще можно назвать комфортным. И только на максимальных оборотах он значительный - 40 дБ.
Схемотехника

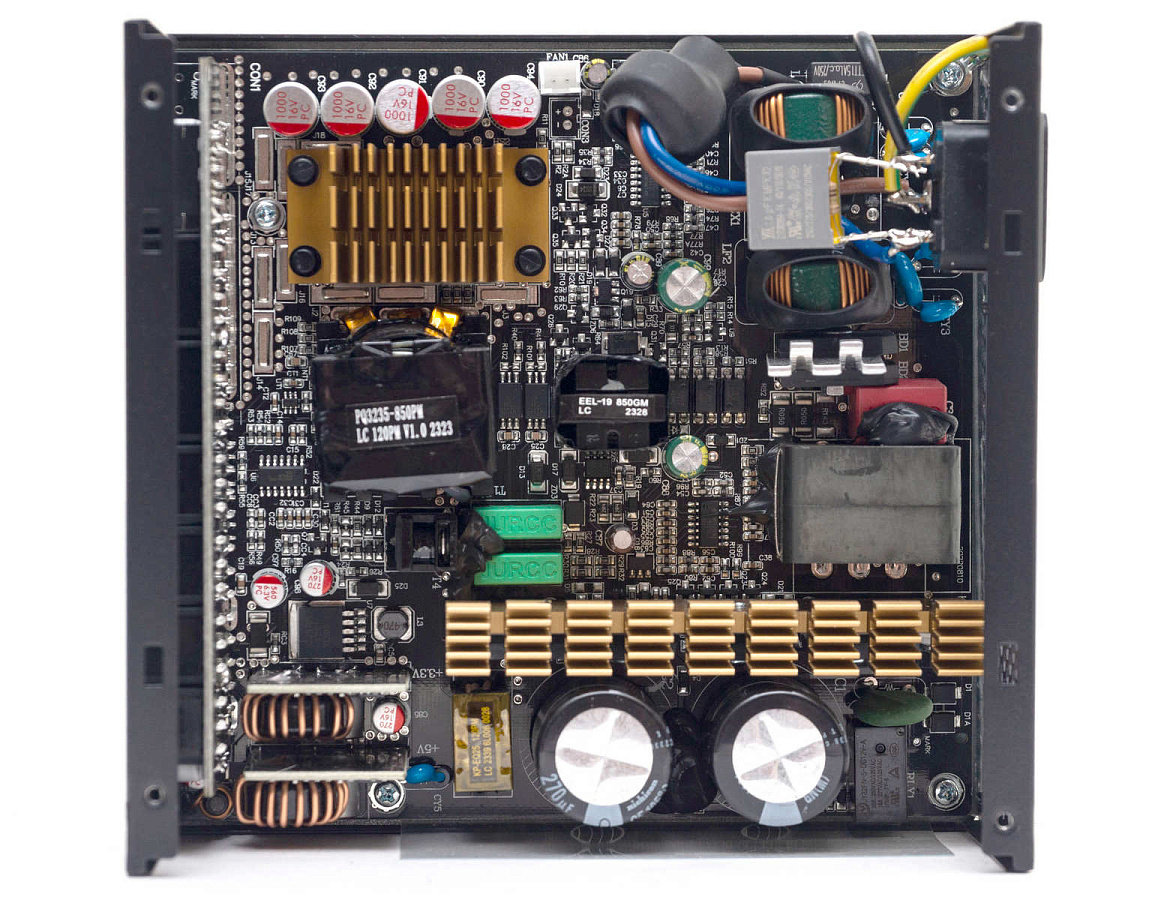

Блок питания собран на платформе Kinpower ATX120PM V3.0. В основе топология полумоста с LLC-преобразователем, синхронный выпрямитель и DC-DC преобразователи. Видимо, это постоянный ОЕМ партнер GMNG, на их платформе была и модель GMNG PSU-700W.

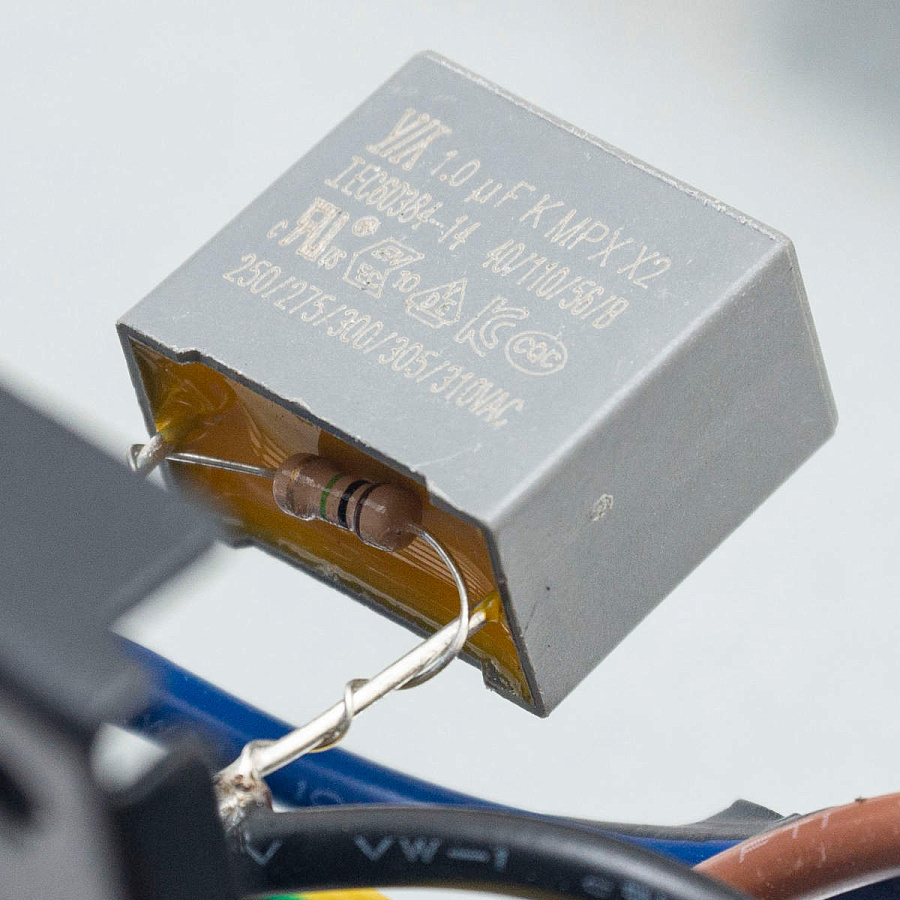

На входе полноценный EMI-фильтр. На входной вилке навешан один Х-конденсатор с резистором.

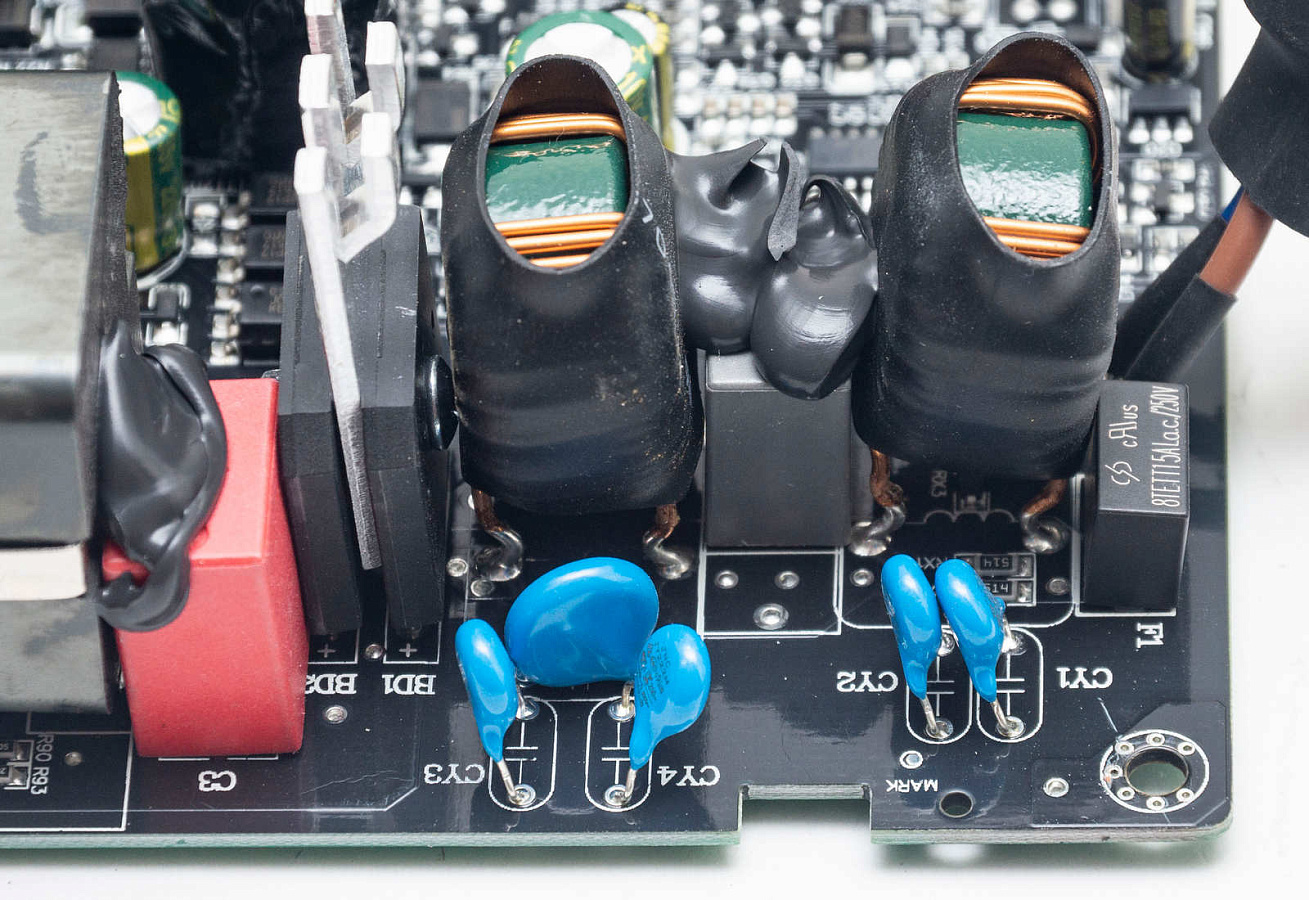

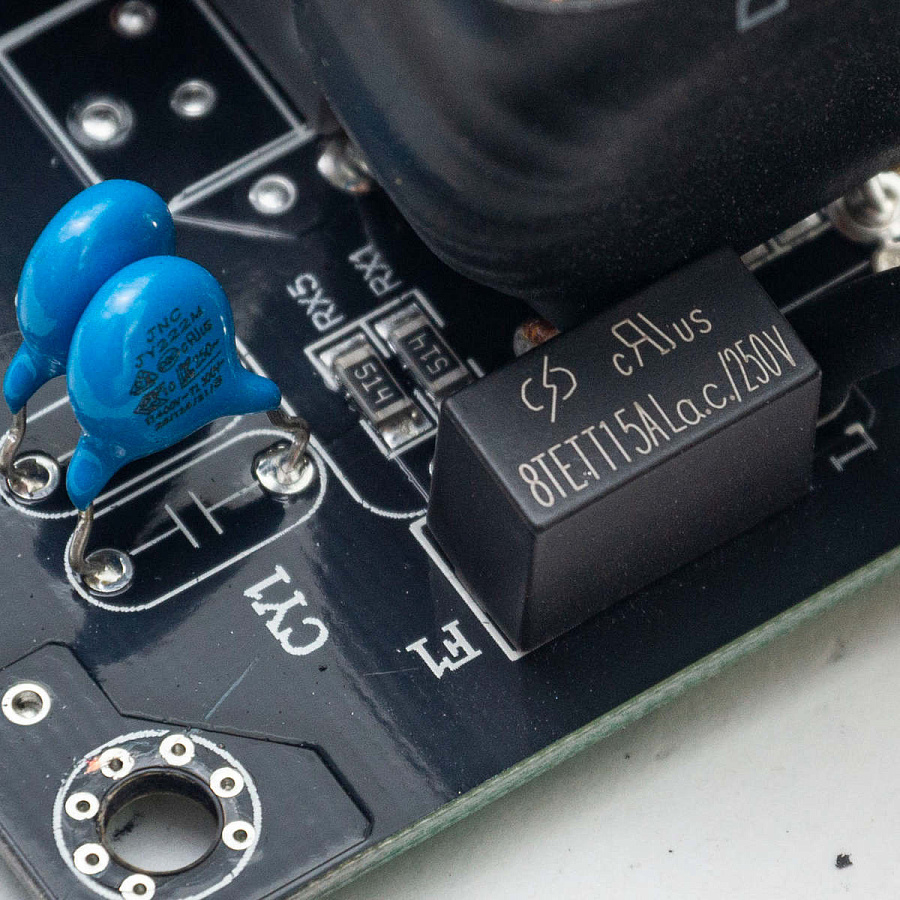

На краю платы четыре Y-конденсатора, два дросселя и еще один Х-конденсатор.

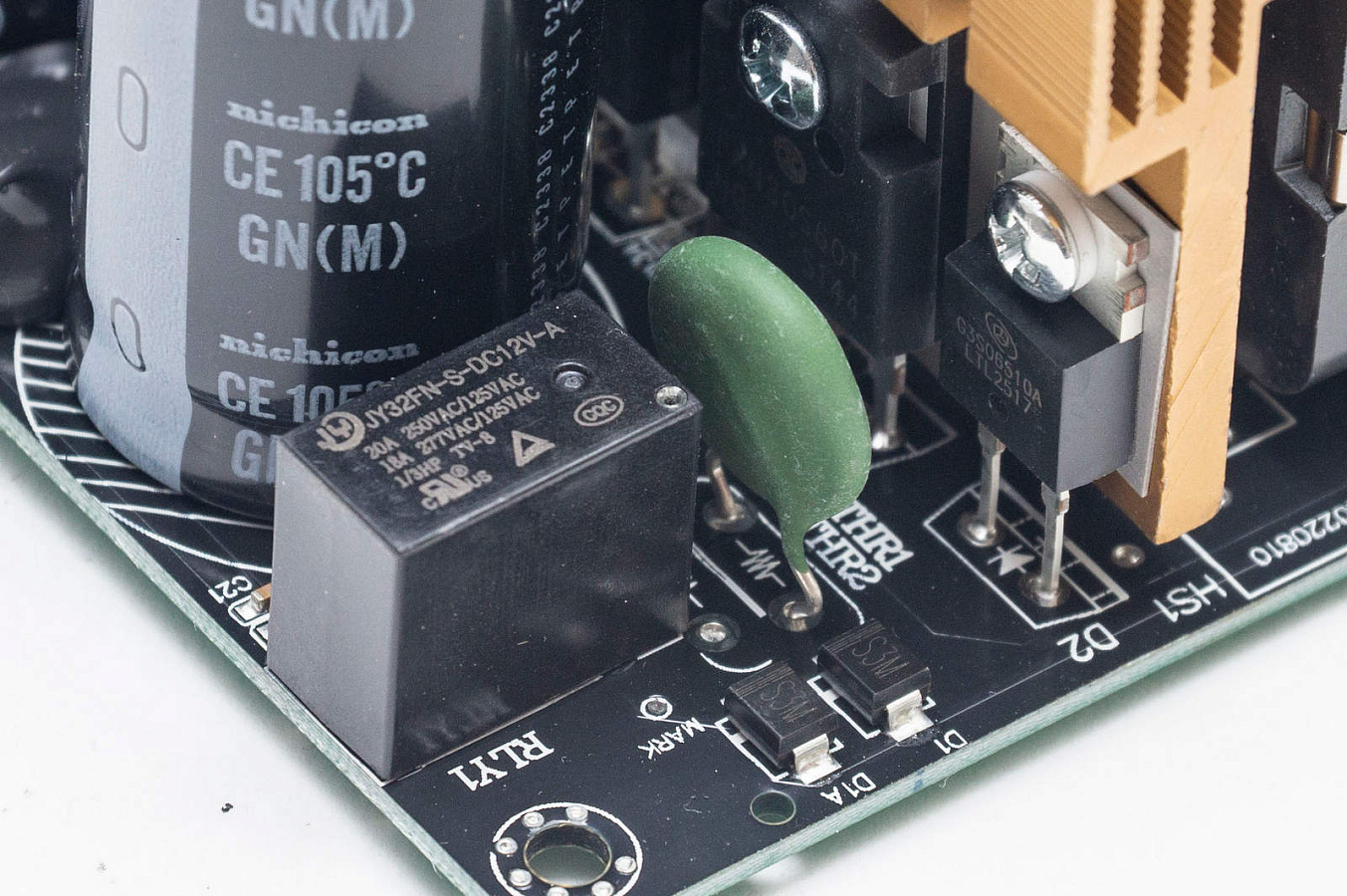

Имеется варистор и автоматический предохранитель на 15 Ампер. Также установлены термистор и реле JY32FN для защиты от пускового тока.

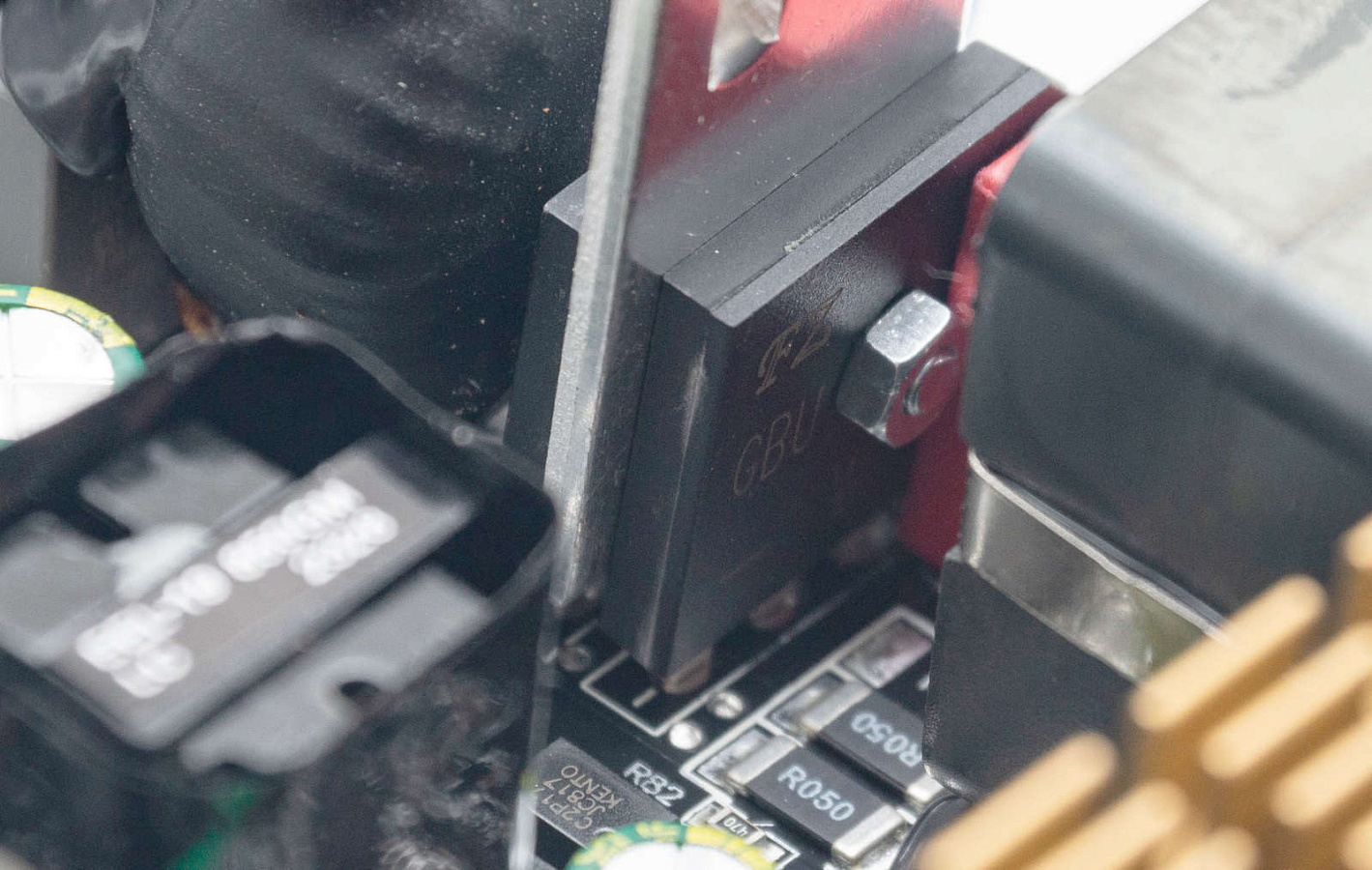

На отдельном радиаторе две диодных сборки выпрямителя, GBU 2010 (1000В, 20A).

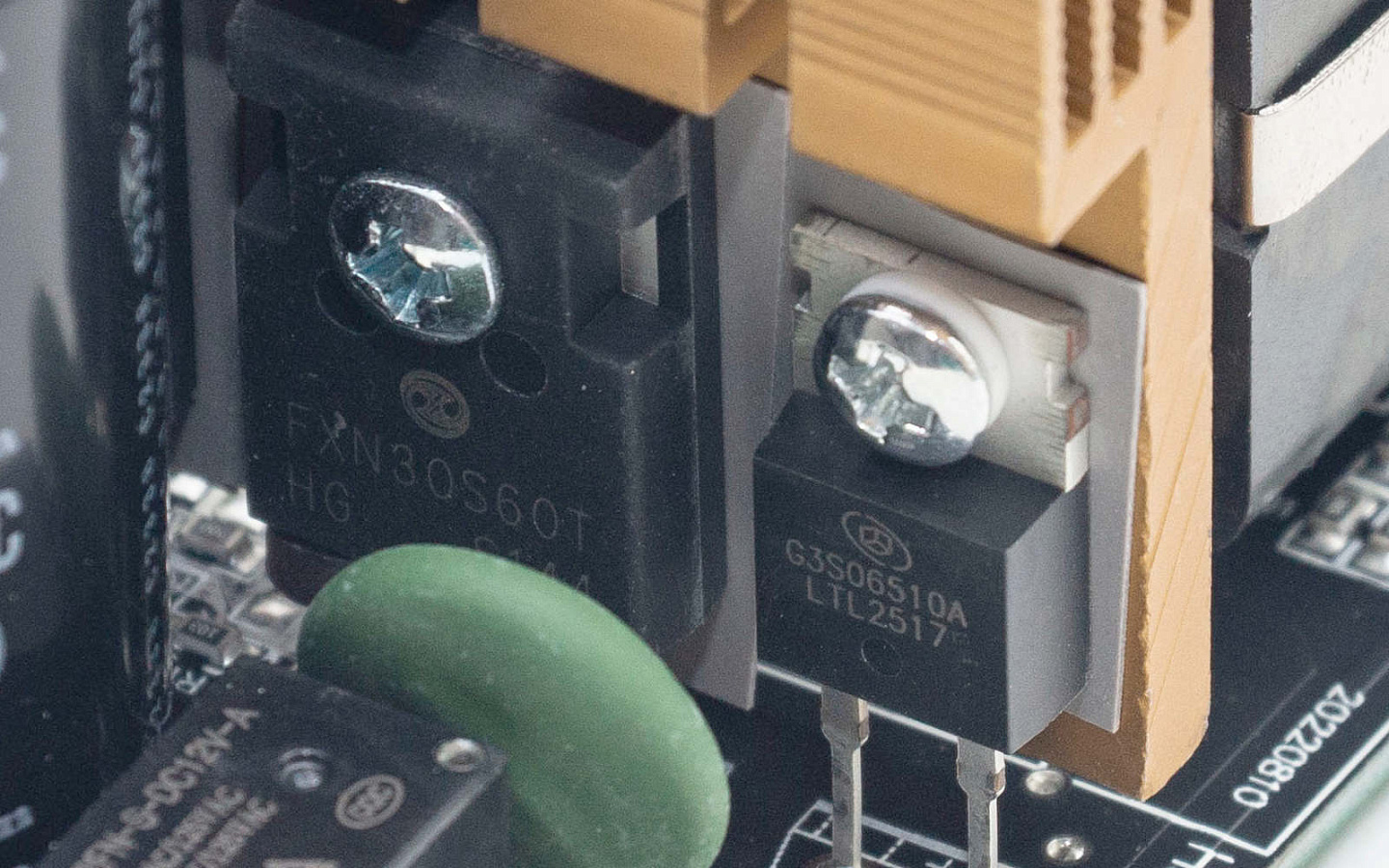

В APFC установлены два мосфета FuXin Semiconductor FXN30S60T (600В, 17A) и диод Global Power G3S06510A.

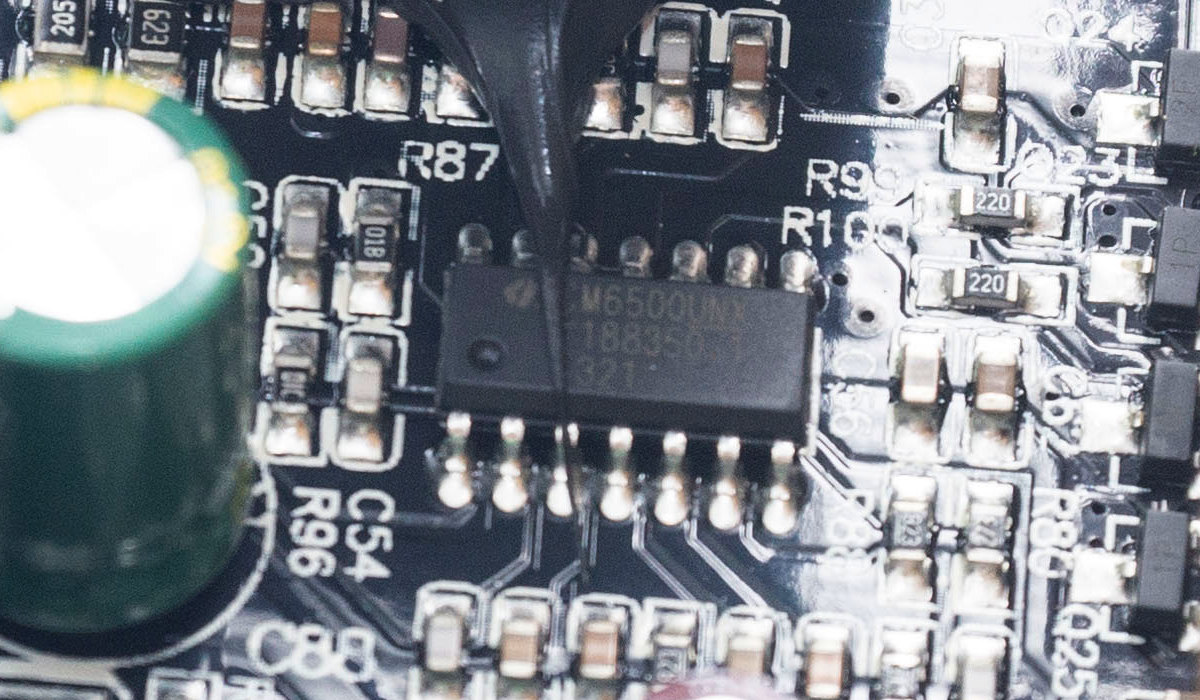

Управляет работой корректора контроллер Champion CX6500UNX
На этом же радиаторе, в преобразователе, установлена еще парочка идентичных транзисторов.

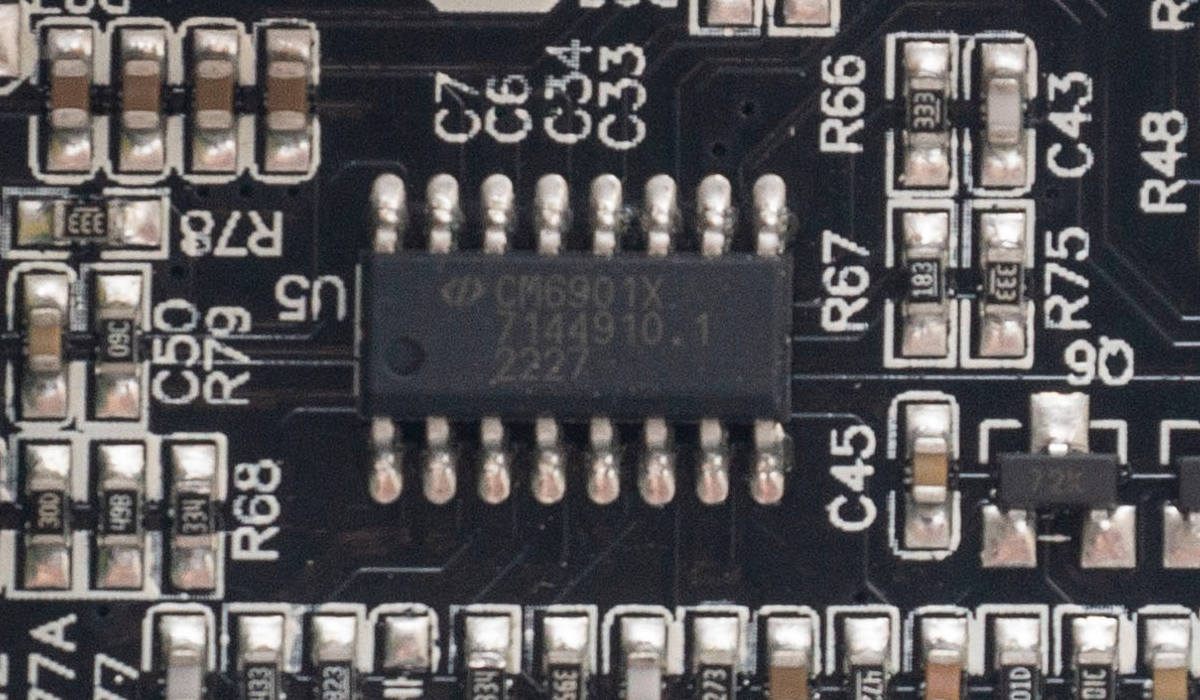

Управляет ими контроллер Champion CM6901X.

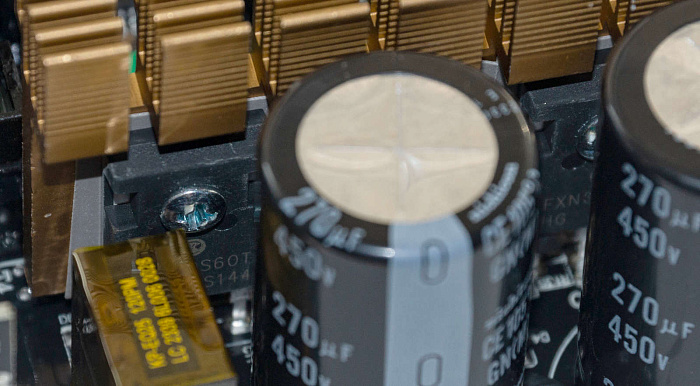

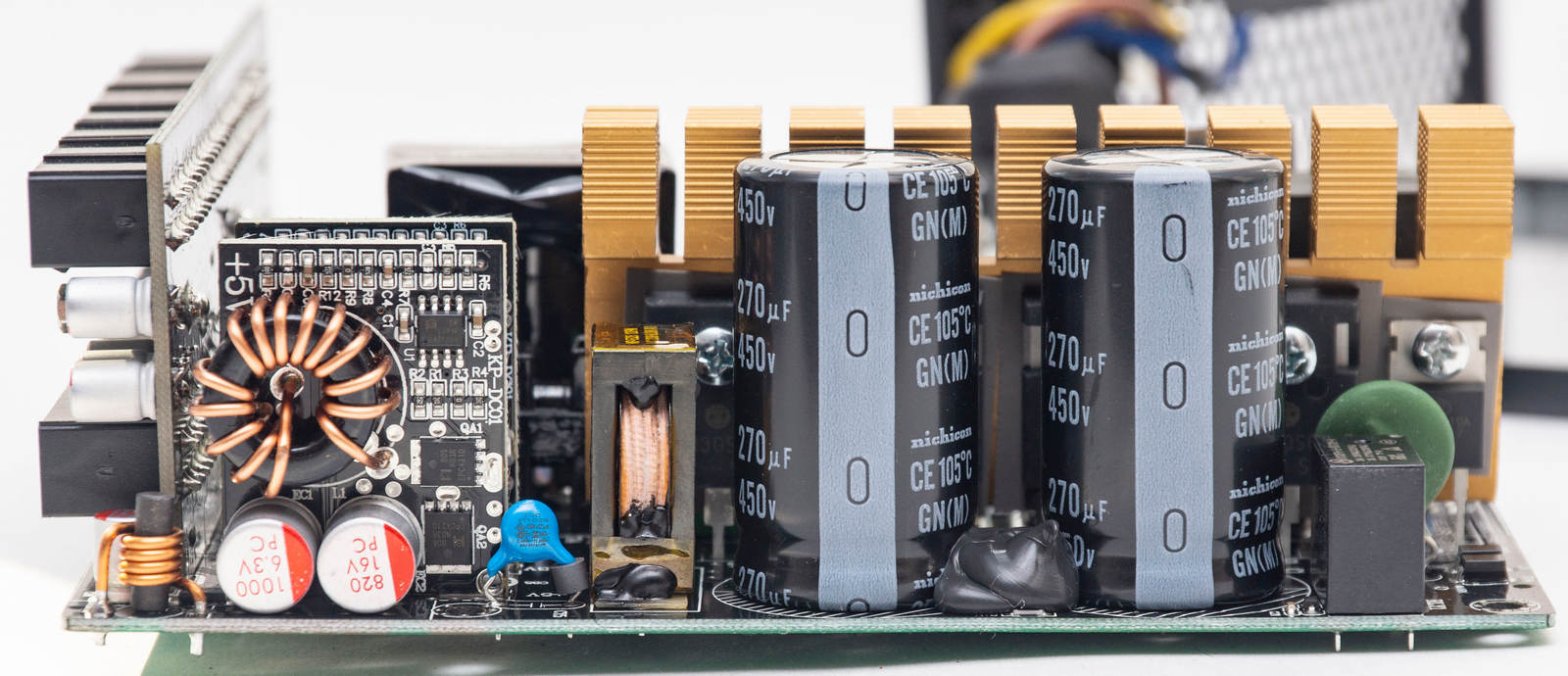

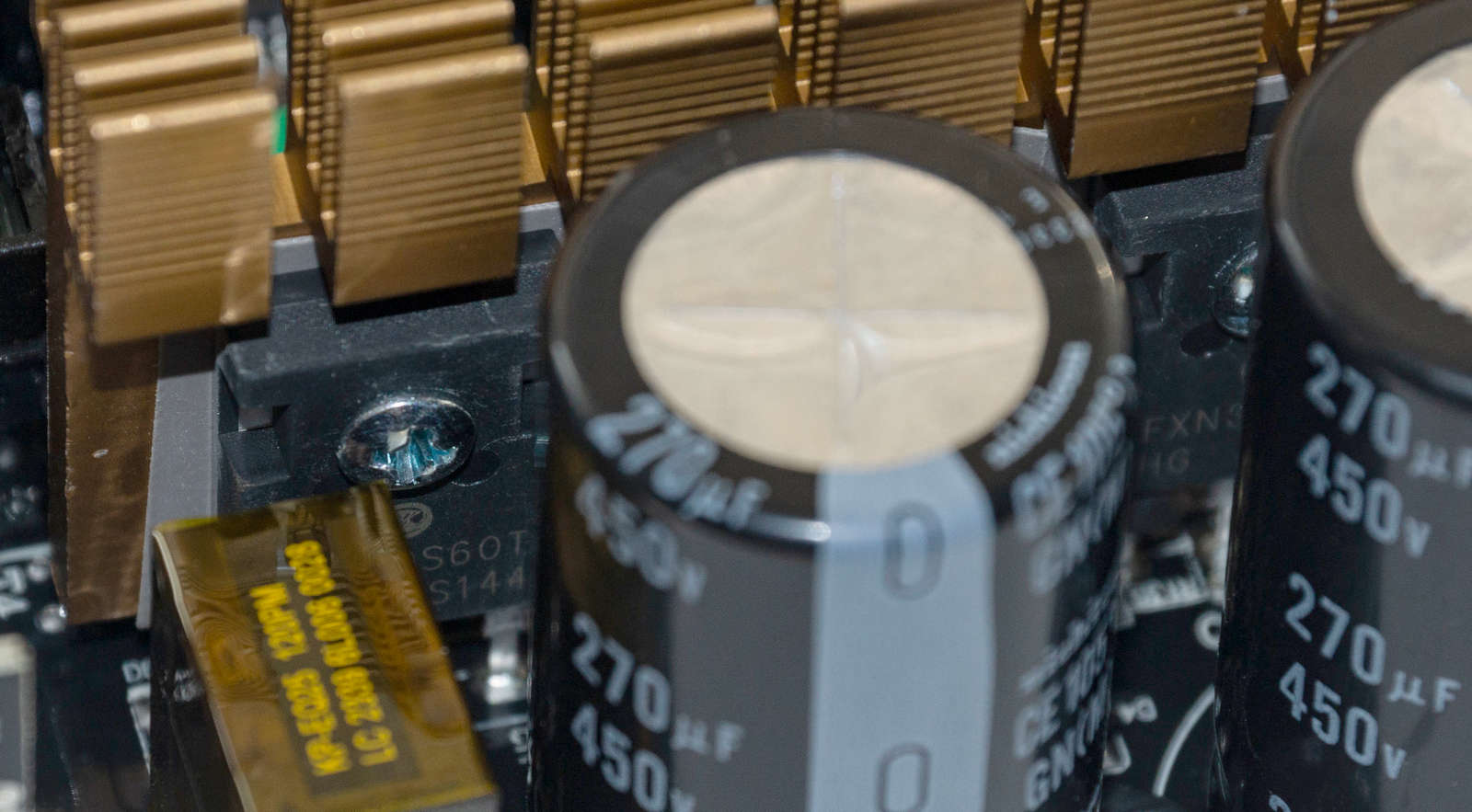

Высоковольтных конденсатора два - Nichicon на 270 мФ, 450 В и 105°С. Общая емкость - 540 мФ, что мало для такой мощности БП.

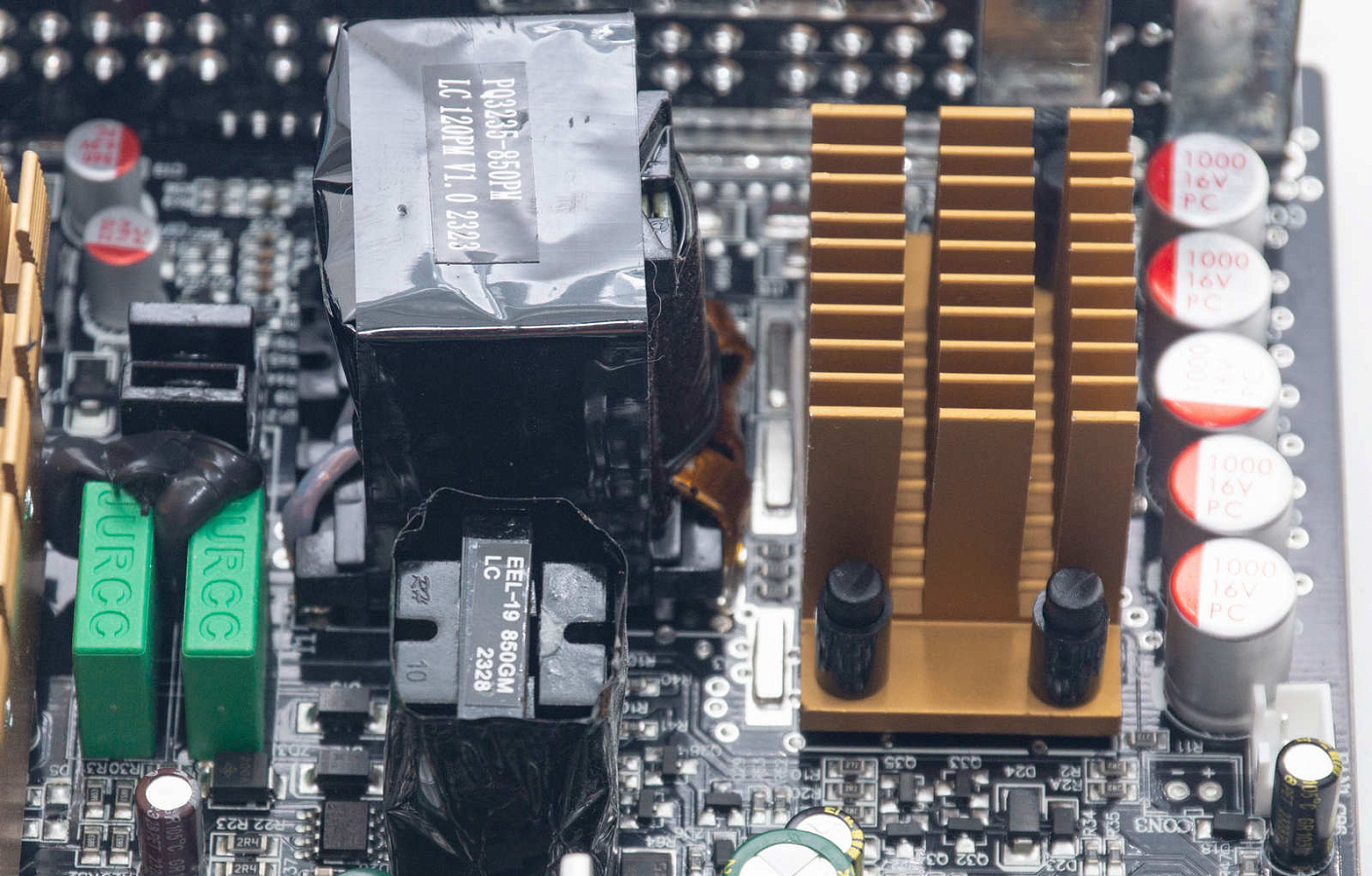

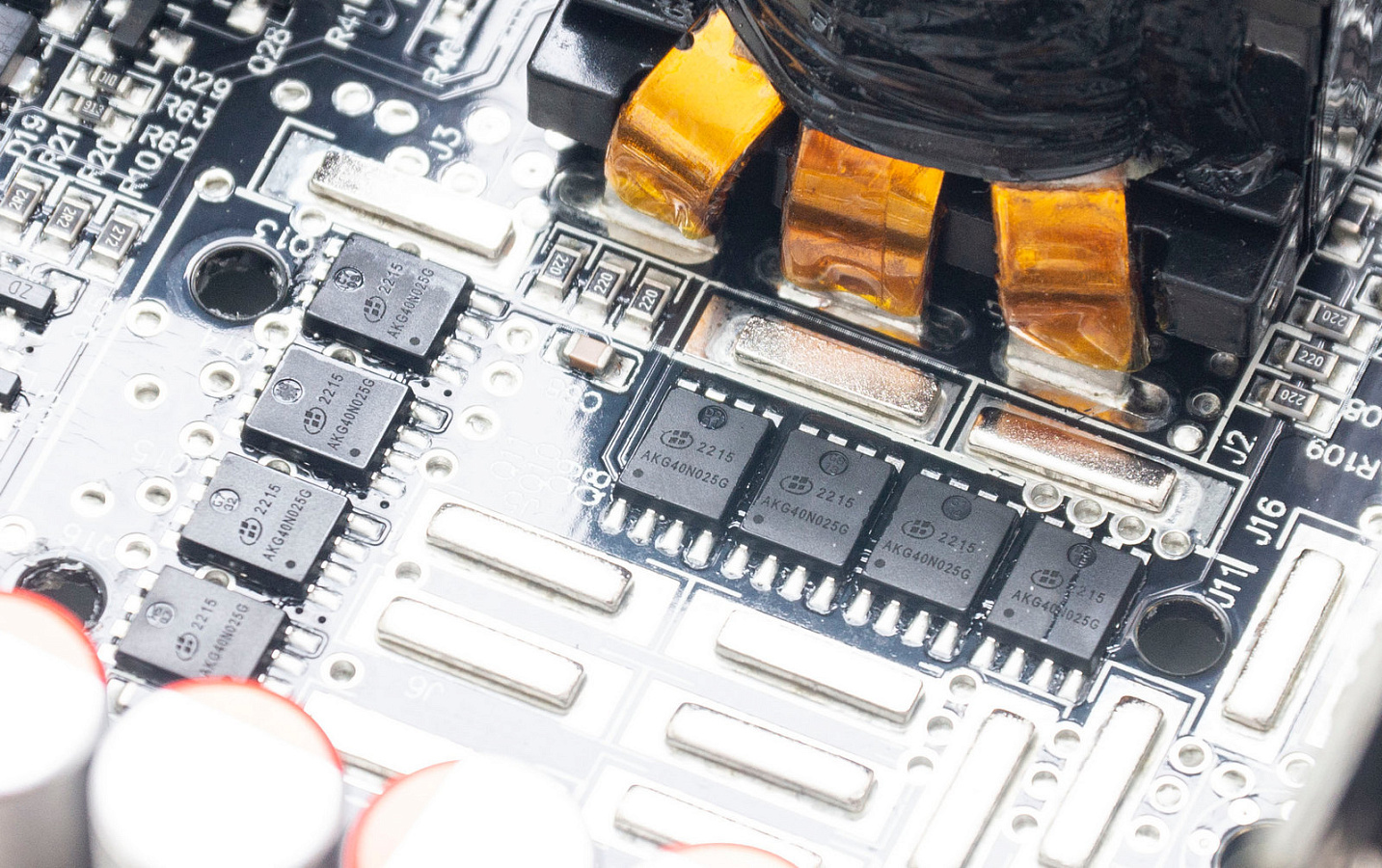

Линию +12В формируют восемь мосфетов Alkaidsemi AKG40N025G (40В, 74A), закрытых сверху радиатором на клипсах.
Такой способ отведения тепла непривычен в БП, чаще его мы встречаем на материнских платах.

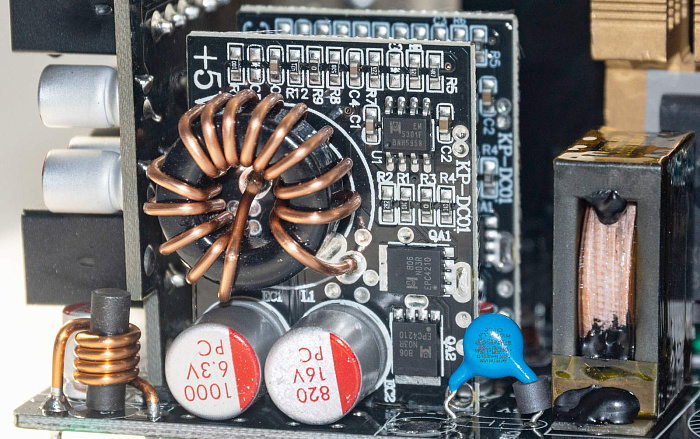

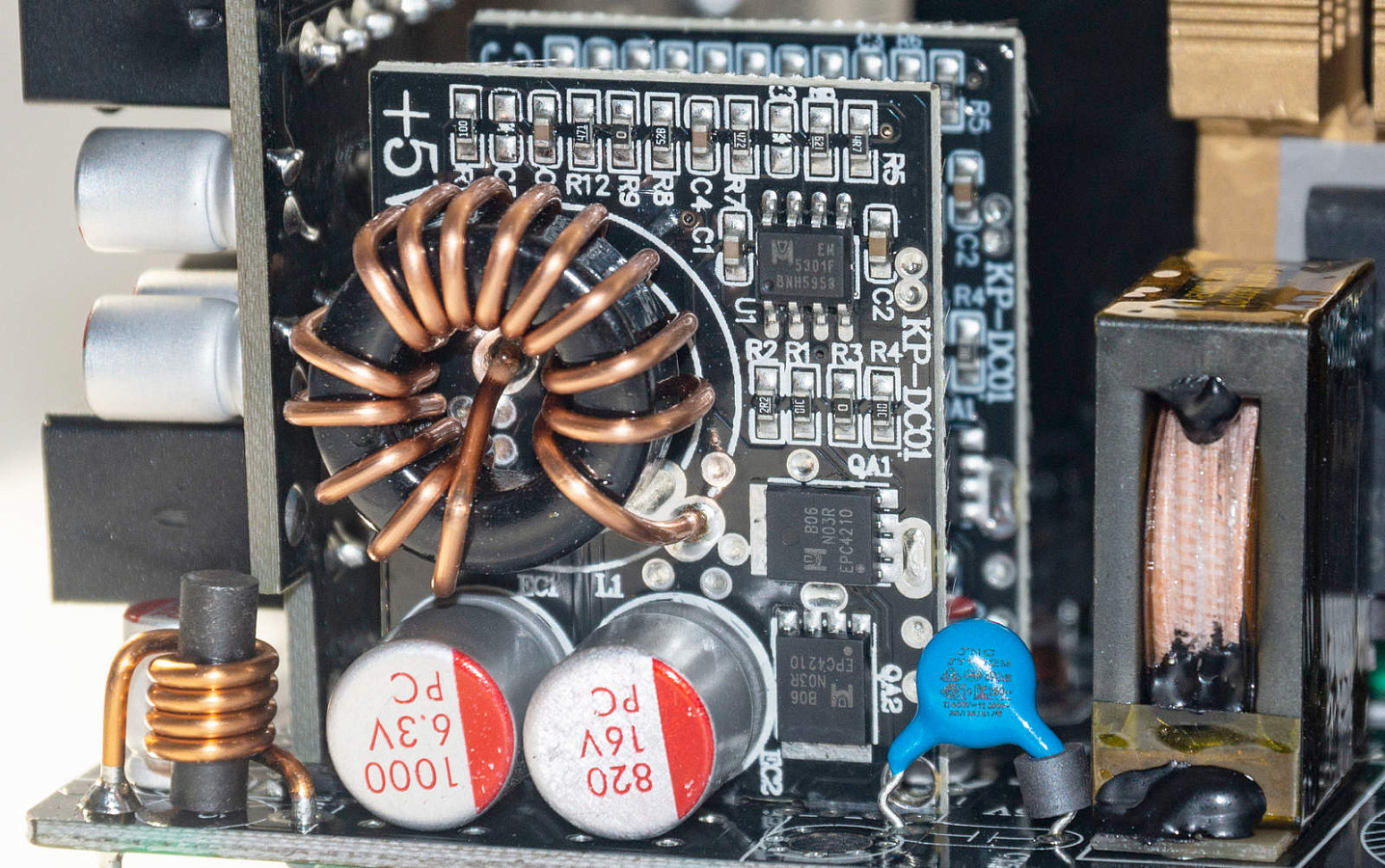

В противоположном углу две вертикальных платы с DC-DC преобразователями. На каждый канал по два мосфета Excelliance EMB06N03R (30В, 18.5A) и контроллер EM5301f.

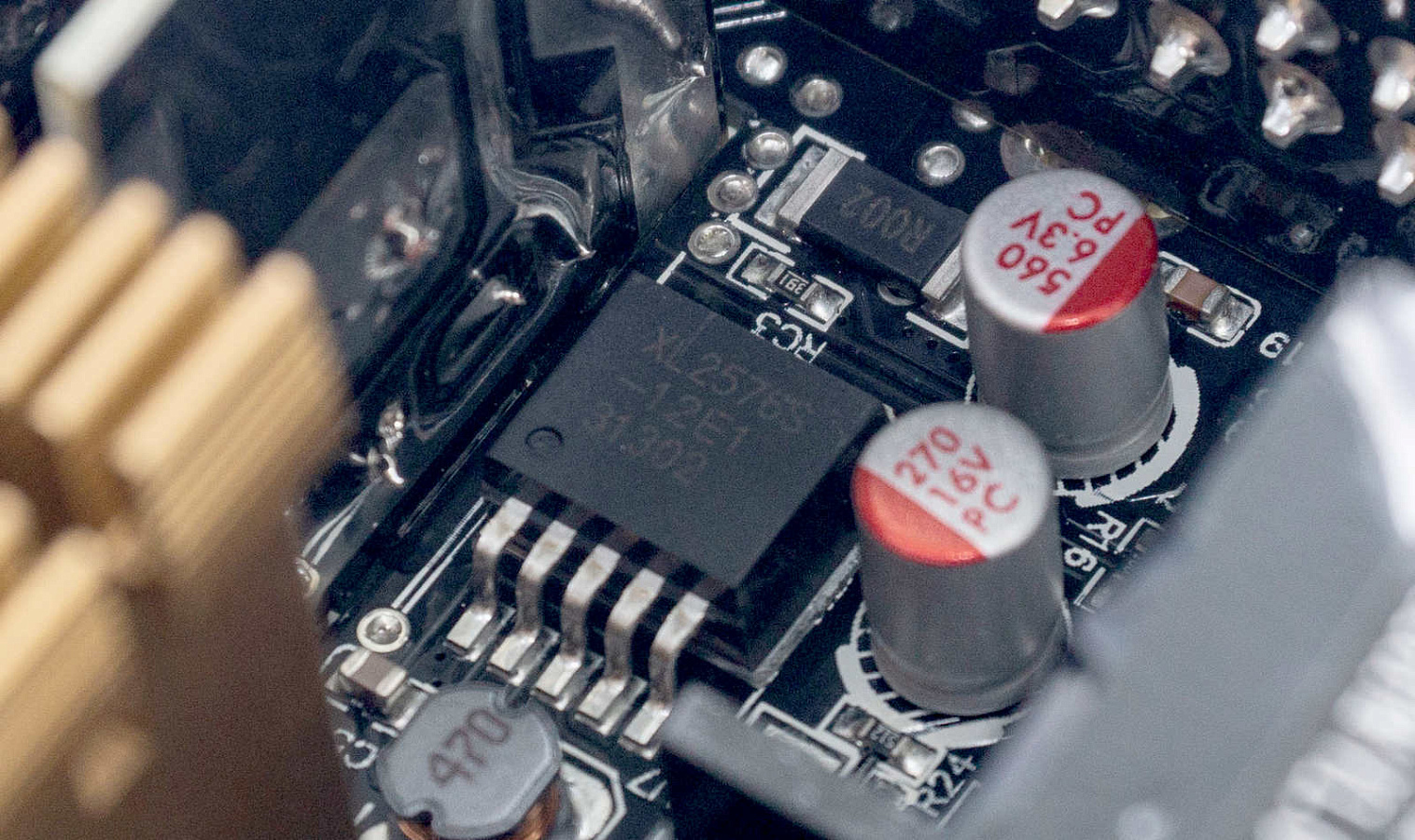

Рядом с платами находится преобразователь канала 12В - XL2576S.

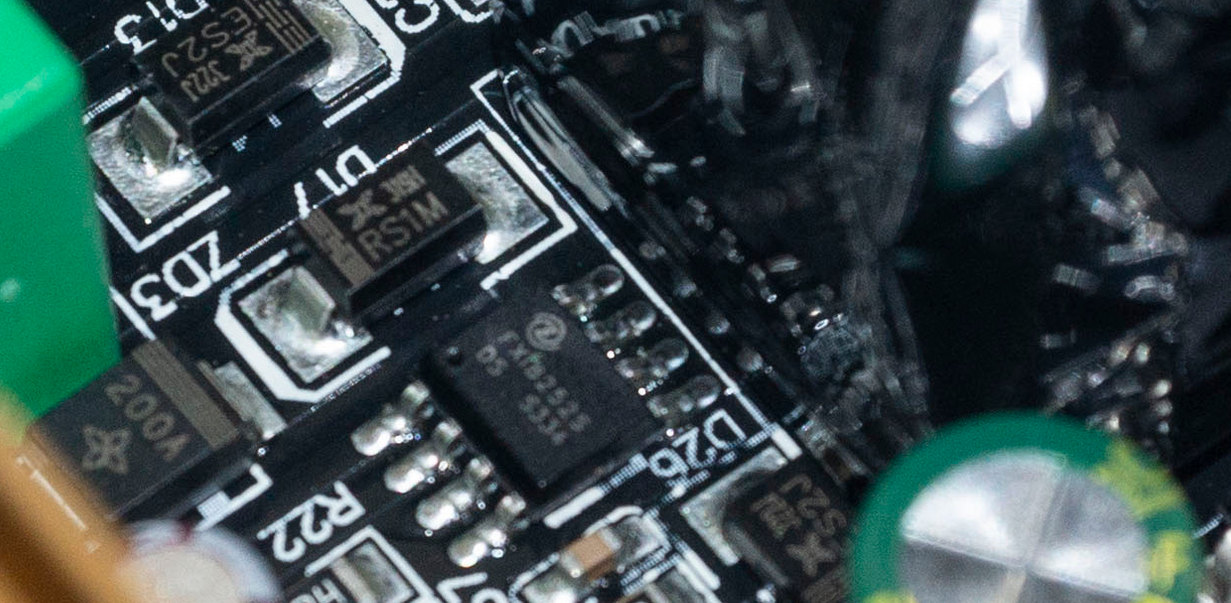

В дежурном питании установлен ШИМ-контроллер FuXin Semiconductor FXI8252S и диод 45R15S SBR.

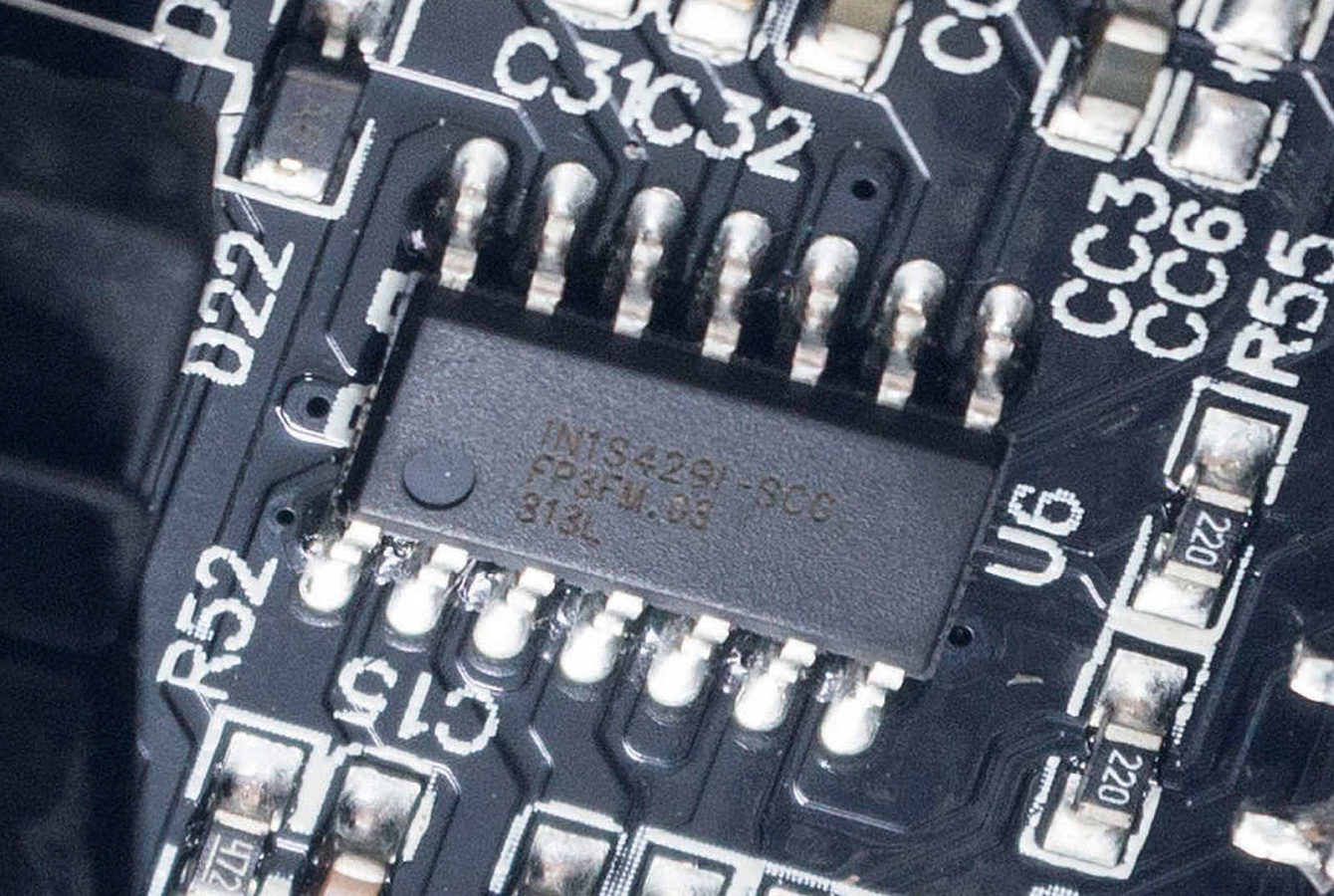

В качестве супервизора используется микросхема IN1S429I.
Все конденсаторы на плате от компании ChengX. Электролитических мало, в основном полимерные.

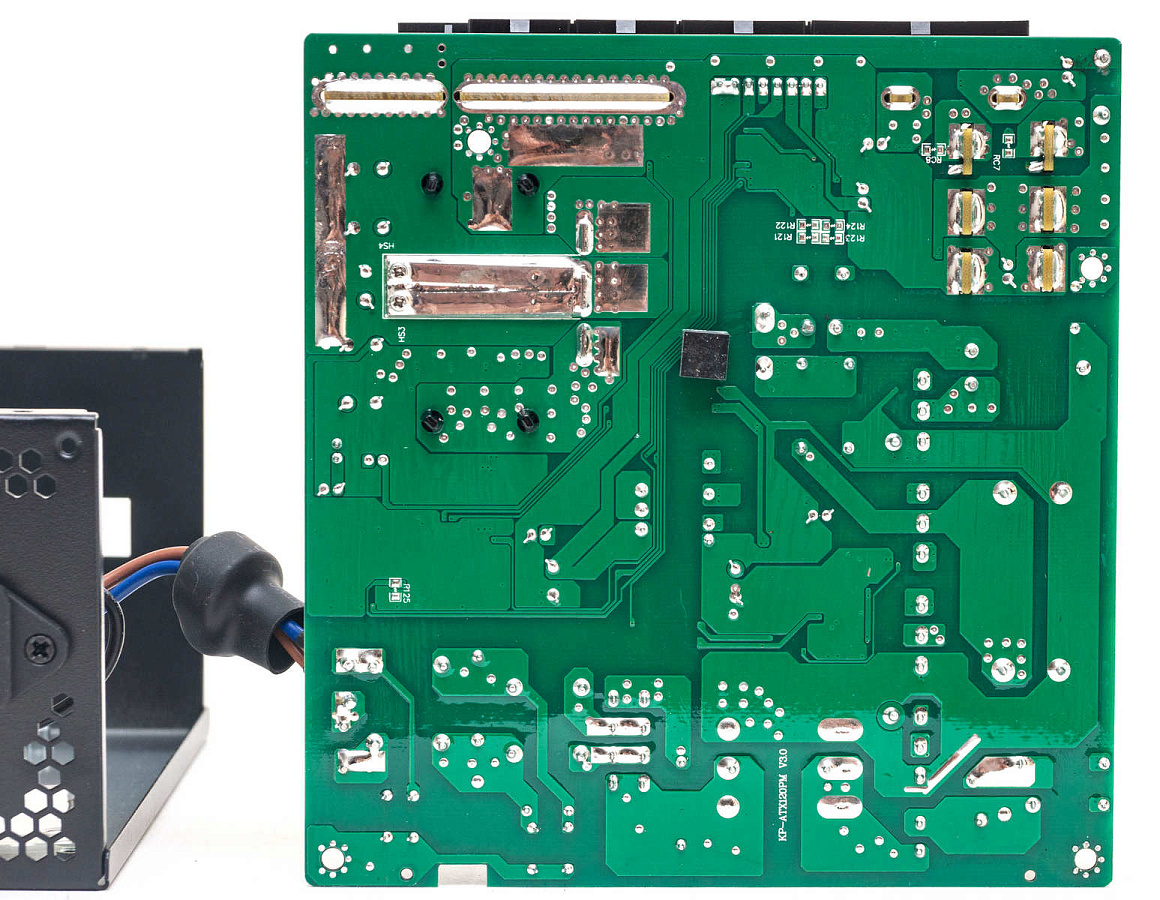

С обратной стороны платы электронных компонентов нет. Пайка качественная, широкие дорожки. Усиление припоем только на шасси линии +12В.
Тестирование
Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.
По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

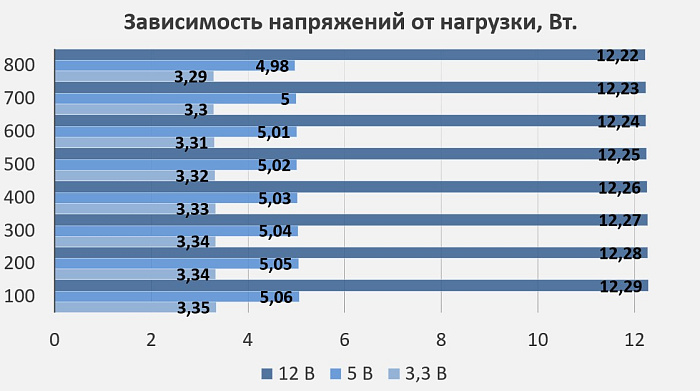

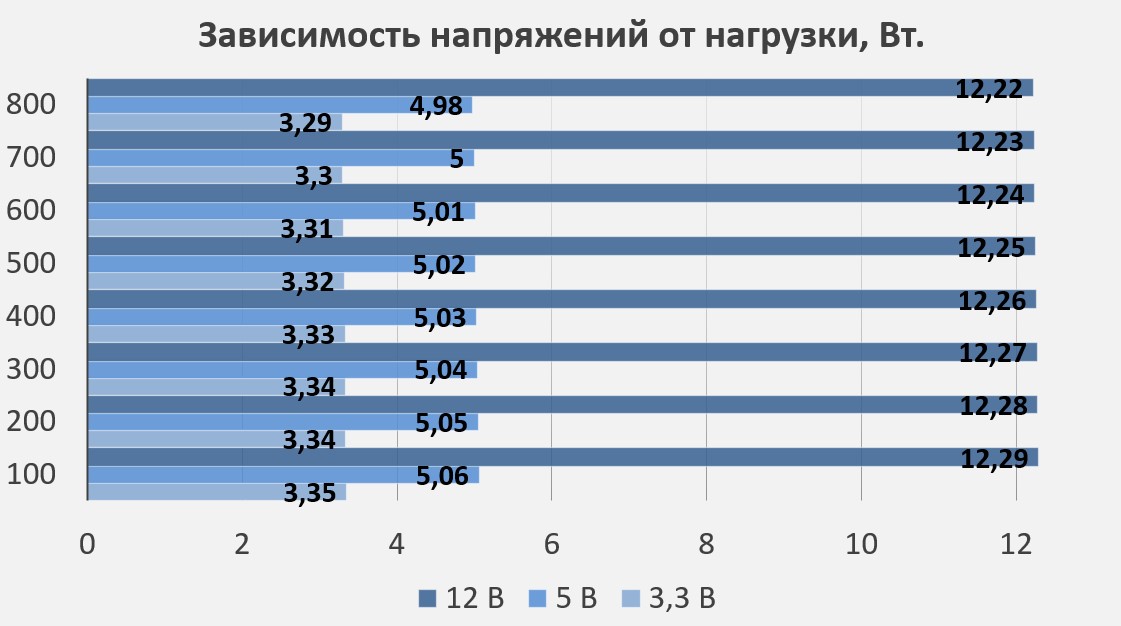

Изначально напряжения на линии +12В завышено более чем на 2%, с учетом незначительной просадки этого можно было не делать.
Также и на вторичных линиях: изначально завышенные напряжения с минимальными просадками ниже номинальных значений. В целом стабильность хорошая, на уровне прочих моделей с сертификатом 80 PLUS Gold.

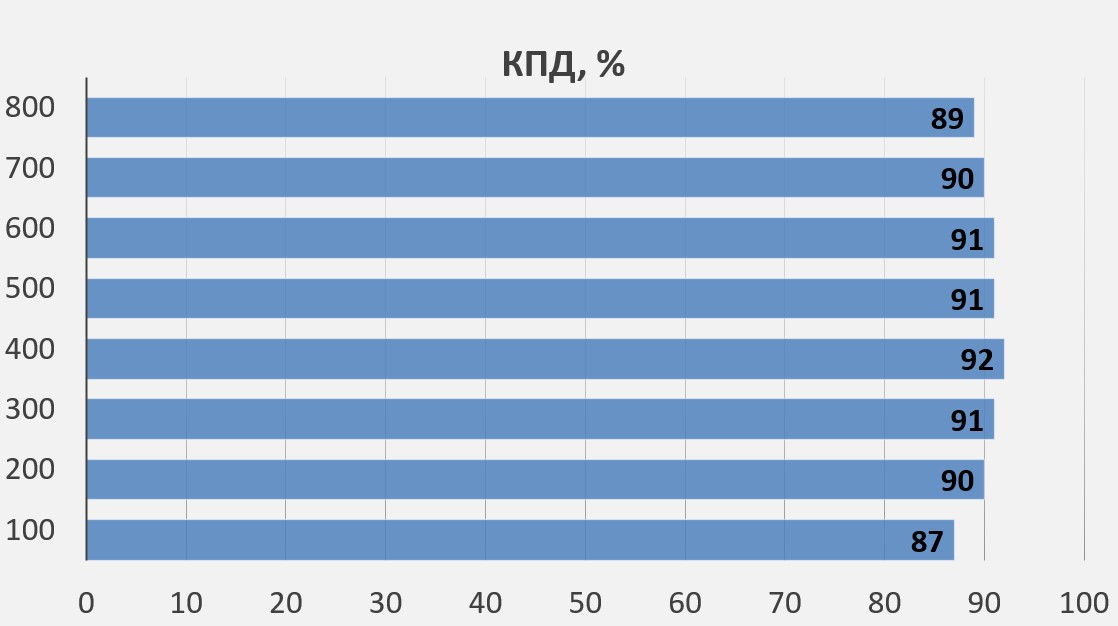

Уровень КПД вписывается в стандарт, лишь немного не дотягивает до 88% на низких нагрузках.
По размеру пульсаций на выходе стандарт АТХ допускает 120 мВ для линии +12В и 50 мВ для линий +5В и +3,3В.

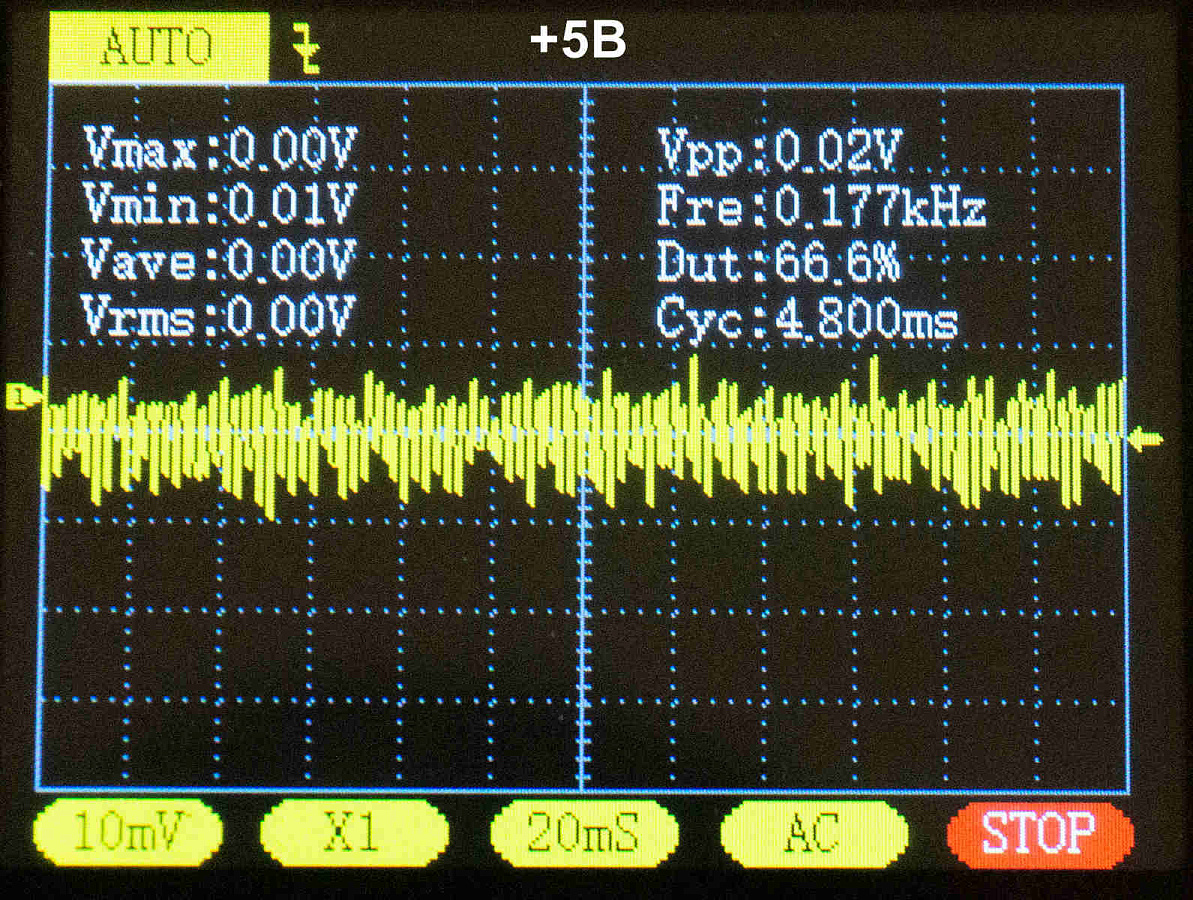

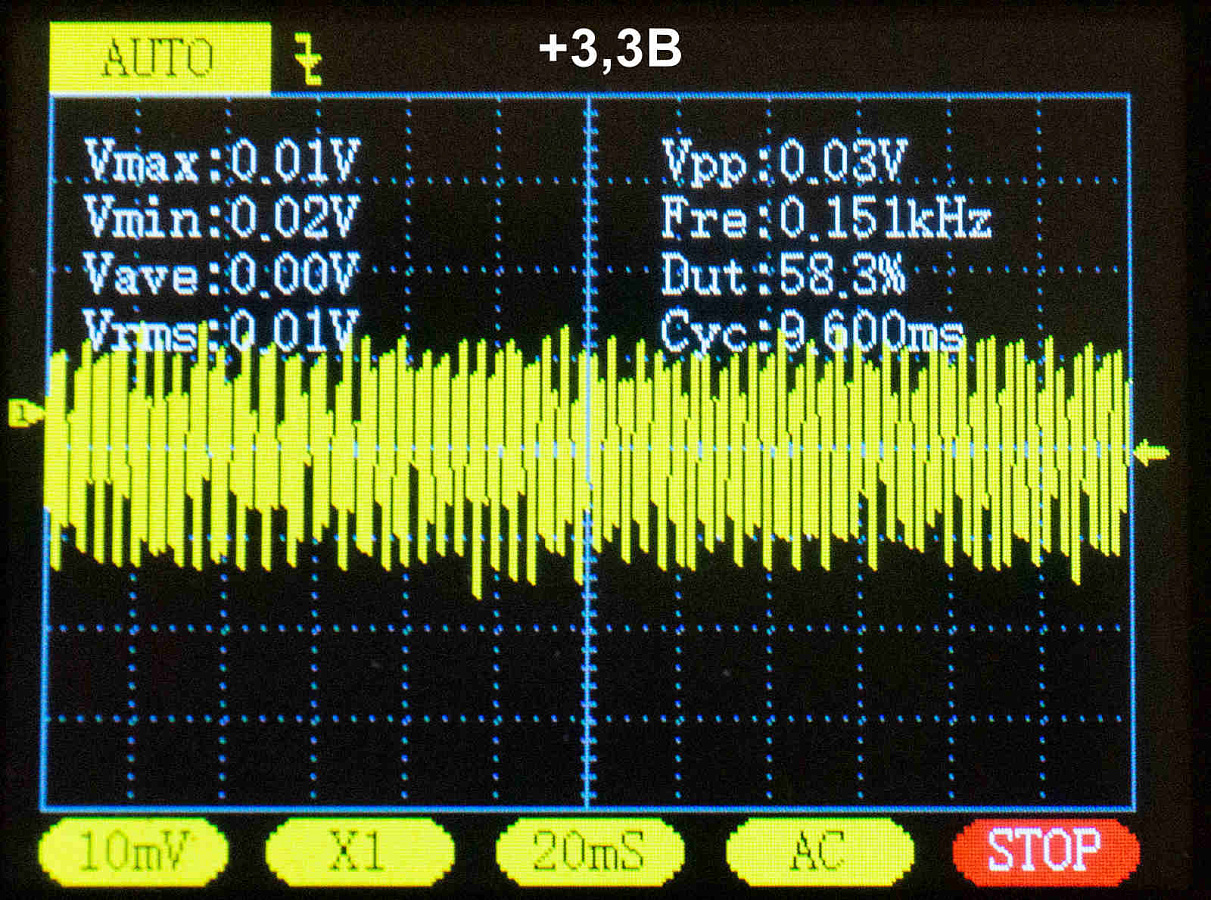

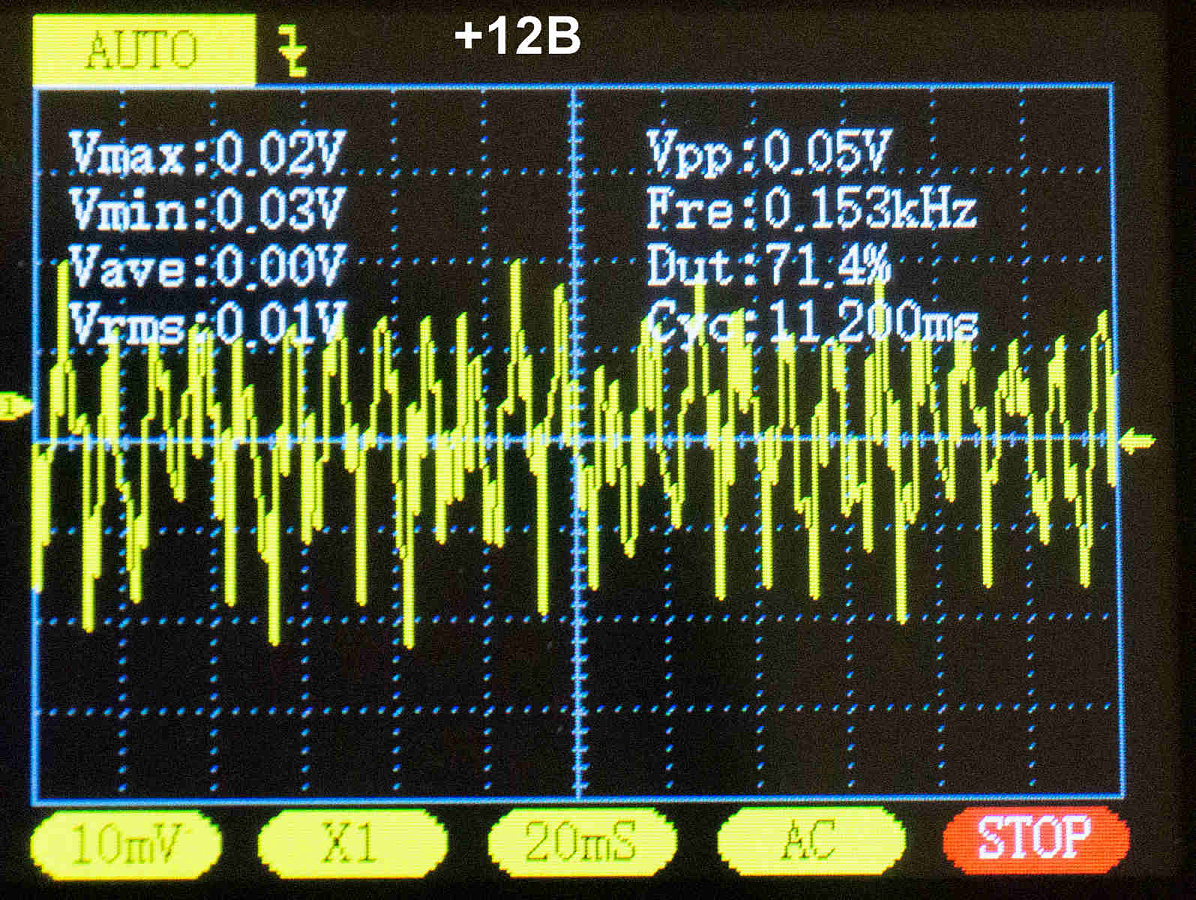

Пульсации мы измеряли портативным осциллографом Fnirsi DSO-150. Приводим значения, полученные на максимальной нагрузке.
Пульсации вписываются в стандарт: по линии +12В - всего 50 мВ, по линии +5В - 20 мВ, по линии +3,3В – 30 мВ. Но чаще в современных моделях с этим сертификатом мы наблюдаем пульсации менее 10 мВ.

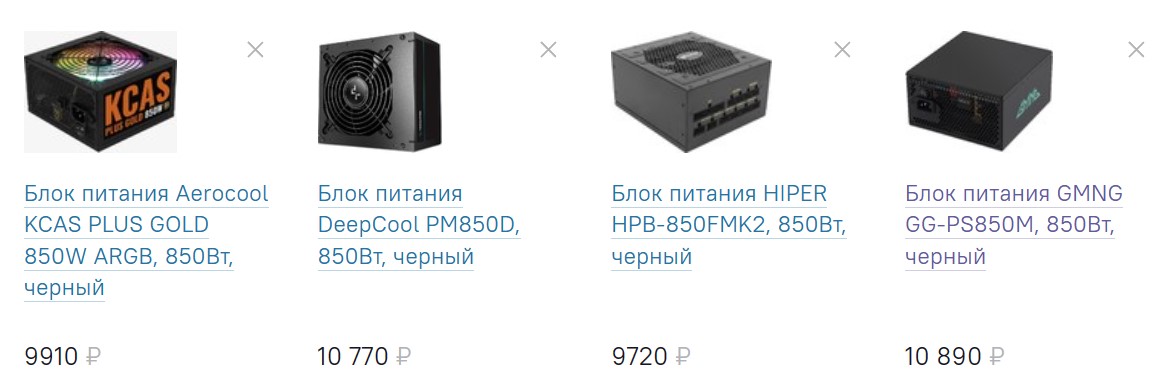

Конкуренты

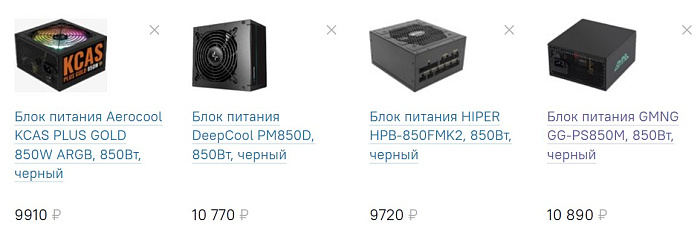

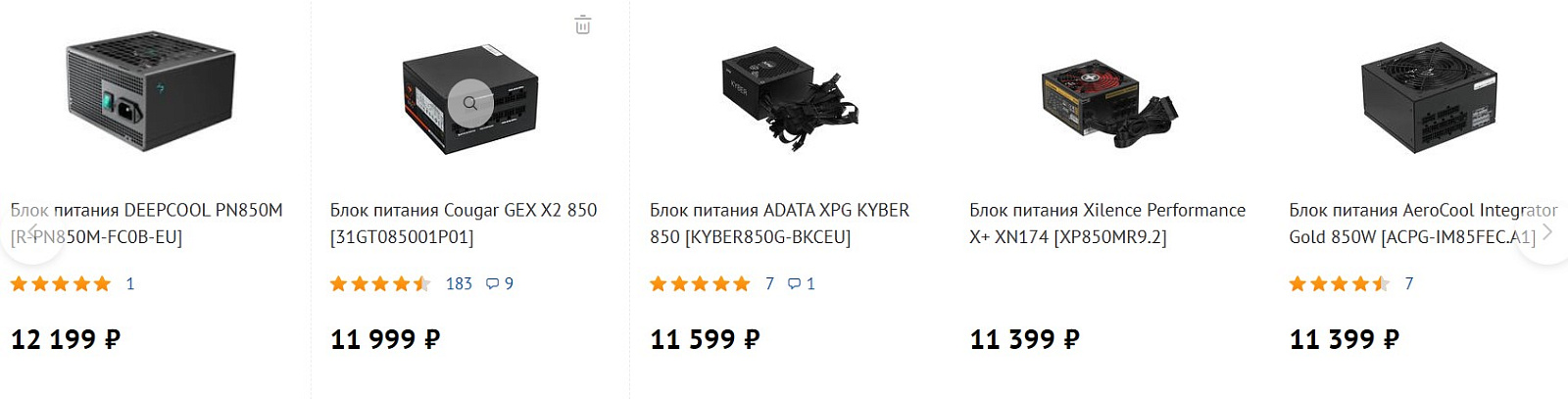

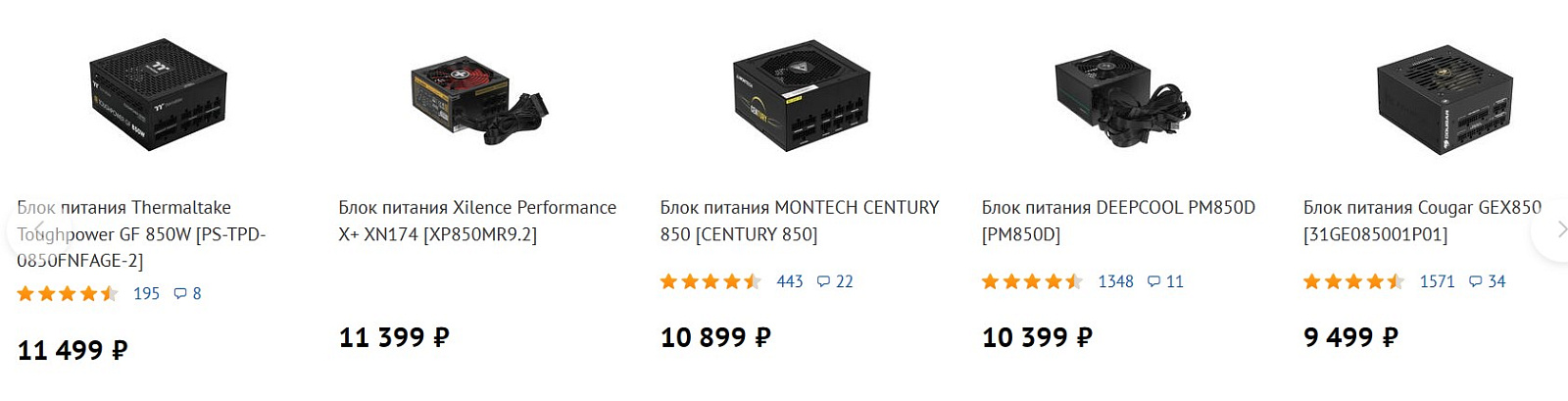

При цене около 10 000 рублей не так много моделей с кабелем 12VHPWR и полной модульностью. Если учесть, что данный бренд продается в Ситилинке, то там у него и вовсе нет конкурентов.

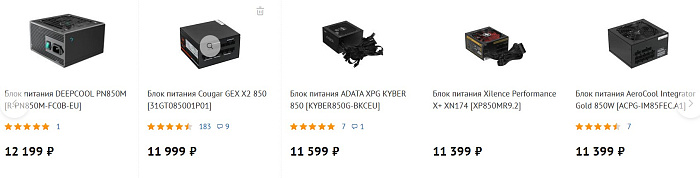

Впрочем, большинство моделей, оснащенных кабелем 12VHPWR, даже в немодульном исполнении стоят дороже и, добавив тысячу, мы можем уже купить Cougar GEX X2 или Deepcool PN850M.
Если же новый разъем PCI-E не актуален, то выбор достойных моделей в эту цену еще выше.
Заключение
На фоне многочисленных конкурентов GMNG GG-PS850M смотрится вполне достойно, за свои деньги он имеет хорошую основу, стабильные напряжения и пульсации в рамках стандарта.
Заплатив на 1-2 тысячи больше, вы можете приобрести модель на более известной для российских пользователей ОЕМ-платформе.
Плюсы:
- Доступная цена;
- Хорошая стабилизация напряжений;
- Качественная сборка;
- Пульсации в рамках стандарта;
- Японские высоковольтные конденсаторы;
- Кабель 12VHPWR 600W в комплекте;
- Тихий вентилятор;
- Мягкие плоские кабели.
Минусы:
- Нет подробных технических характеристик на упаковке;
- Недостаточная общая емкость высоковольтных конденсаторов.
