Обзор и тестирование блока питания Deepcool PX1000G

Качественный блок питания АТХ 3.0 с отличной стабилизацией напряжений на современной платформе 80 PLUS Gold.
Обзор и тестирование блока питания Deepcool PX1000G

Новые линейки блоков питания, соответствующие стандарту ATX 3.0, появляются лавинообразно. Не стала исключением и компания Deepcool – серия PX Gold включает модели на 850, 1000 и 1200 Вт. У нас на обзоре вариант на 1000 Вт.

Пока большого разнообразия основ с поддержкой ATX 3.0 нет, в основном все бренды используют ОЕМ платформу CWT CSZ для моделей c сертификатом 80 PLUS Gold. Тем более будет интересно посмотреть, чем отличается её реализация в Deepcool PX от других производителей.

Содержание:

Технические характеристики

  • Модель: R-PXA00G-FC0B-EU;
  • Стандарт: ATX12V V3.0;
  • Сертификаты: 80 Plus GOLD, Cybenetics Platinum;
  • Топология: Half Bridгe SRC LLC + DC to DC;
  • Габариты: 150×160×86 мм;
  • Вентилятор: 135 мм, на гидродинамическом подшипнике;
  • Защита: OPP, OVP, SCP, OTP, OCP, UVP;
  • Система кабелей: полностью модульная в плоском исполнении;
  • Гарантия: 10 лет.

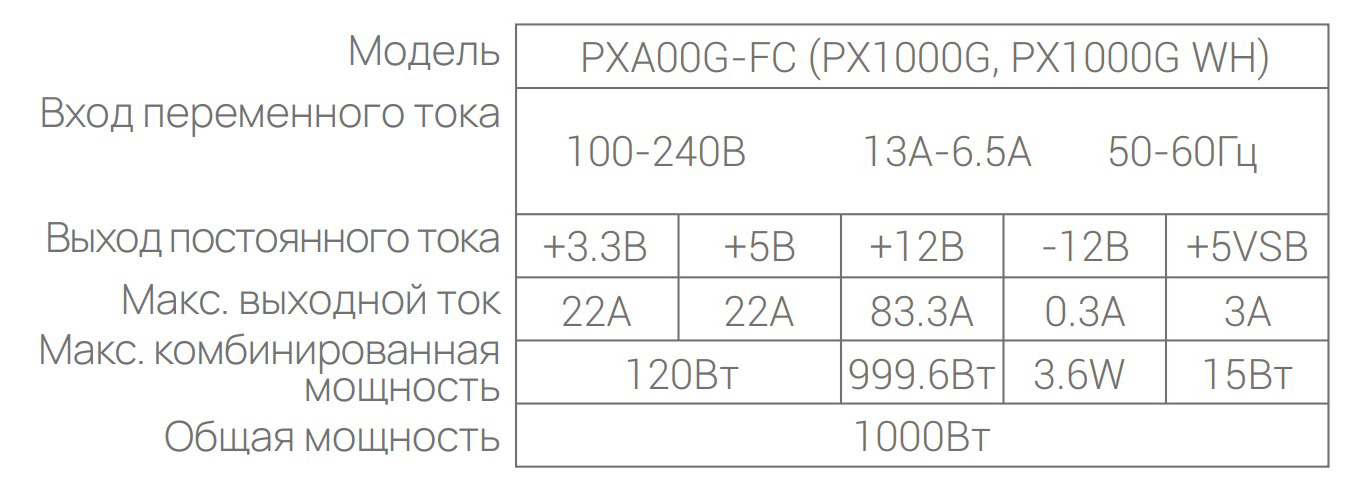

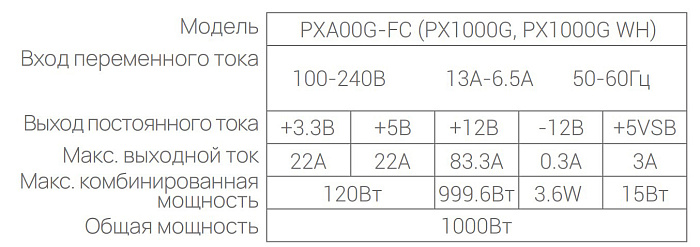

Нагрузочные характеристики:

Упаковка и комплектация

Картонная коробка с белой обложкой – это традиционный вариант упаковки для продукции DeepCool. На лицевой стороне находится изображение самого блока питания, наименование модели, указание стандарта и сертификата энергоэффективности.

С обратной стороны - подробная информация с графиками и таблицами; печать бледная, плохо читаемая.

Блок питания упакован в целлофан и зафиксирован демпферами из вспененного полиуретана. Весь комплект находится в картонной коробке.

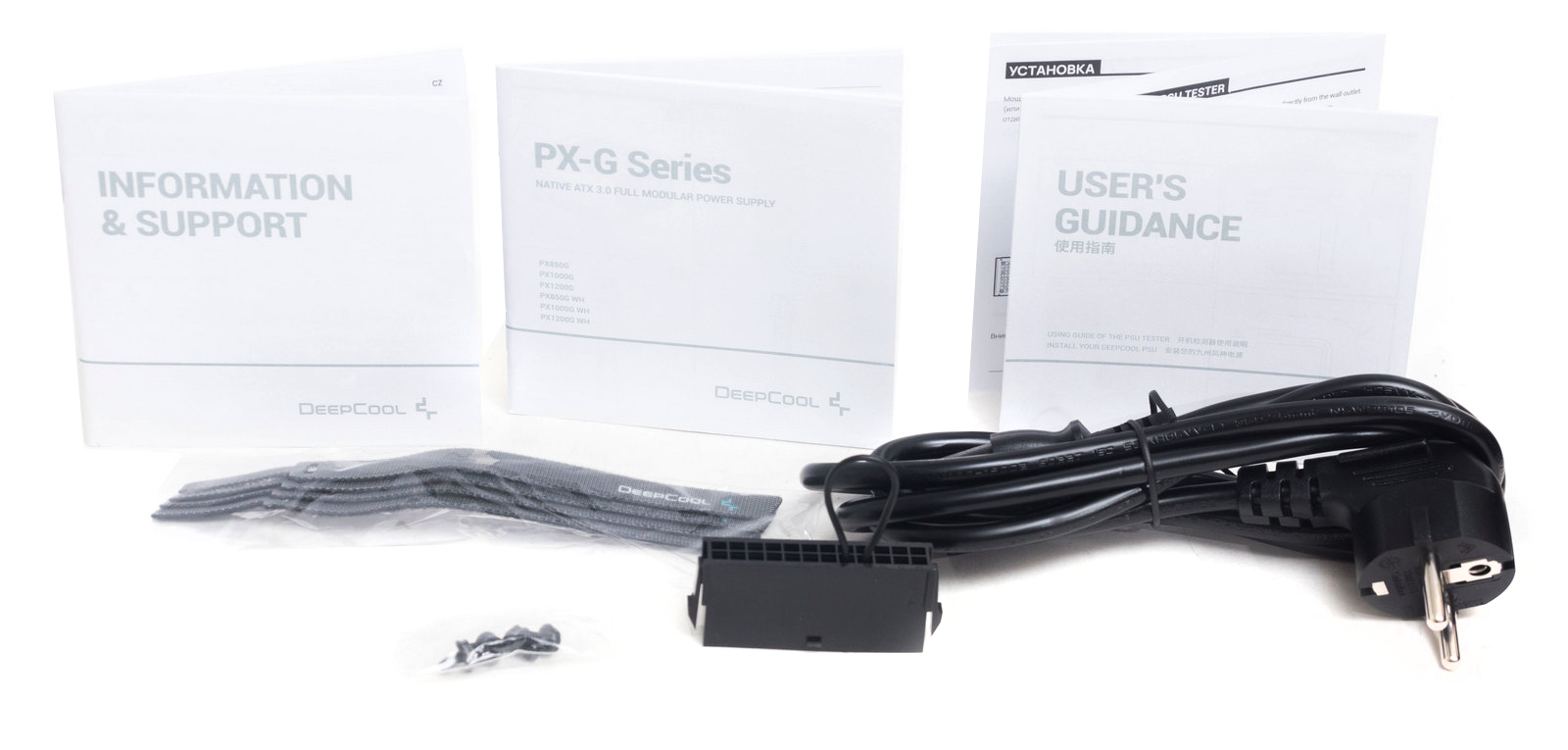

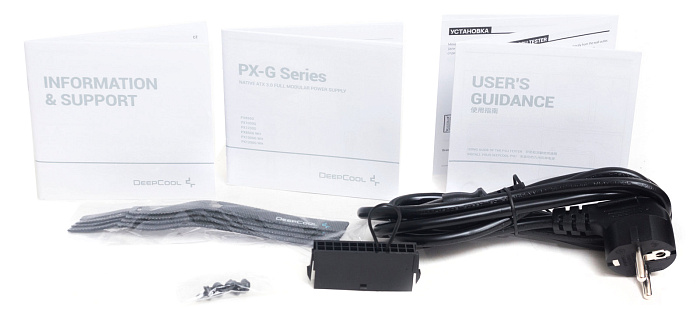

Кроме винтов крепления и пяти стяжек на липучках, имеется колодка для автономного запуска блока питания. Информационные буклеты и инструкция для пользователя помещены в картонный конверт. Также имеется сетевой кабель питания.

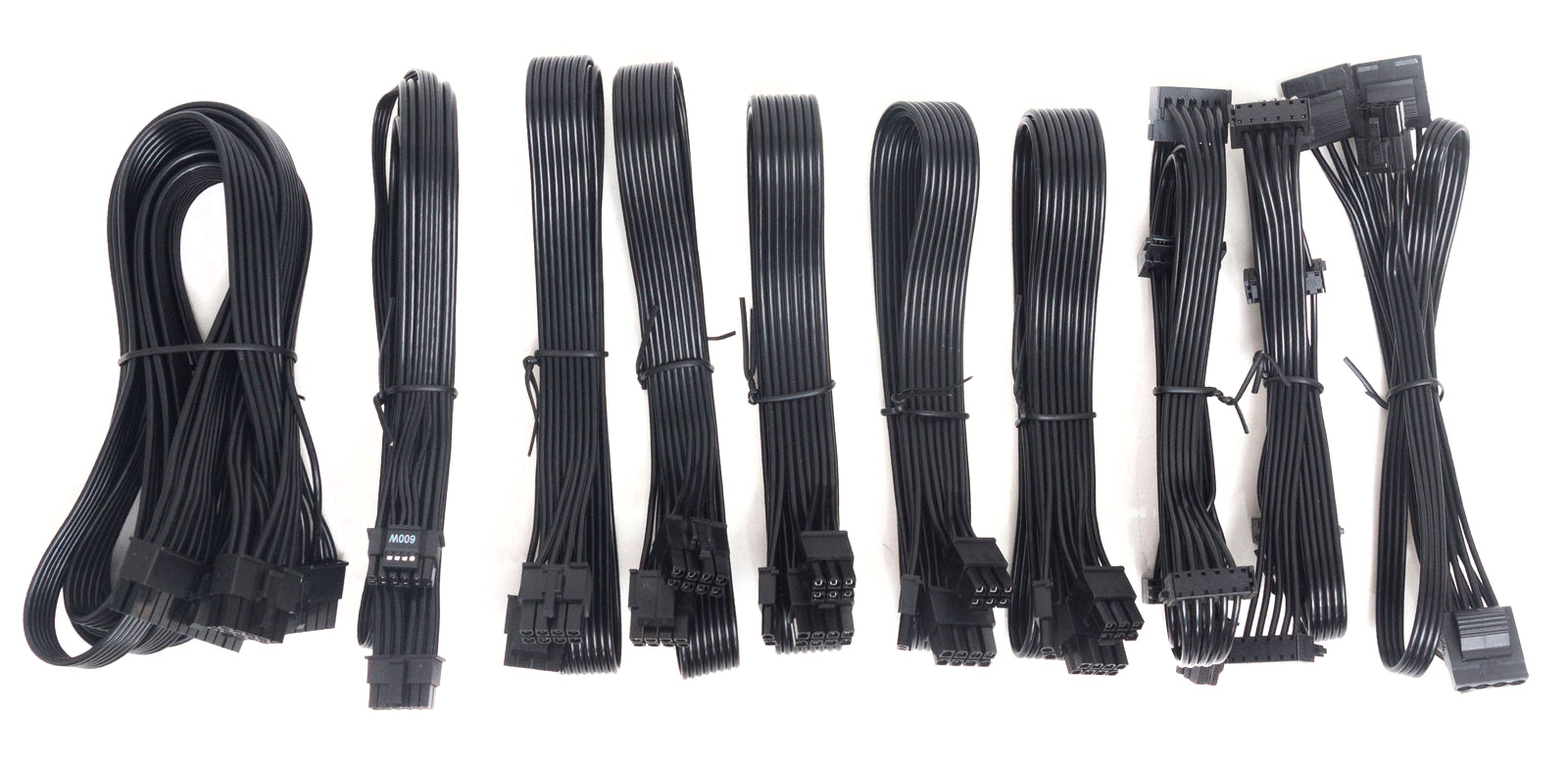

Кабели и коннекторы

  • ATX кабель 20+4 пин для питания системной платы – 60 см;
  • Два кабеля питания CPU, 4+4-пин – 70 см;
  • Три кабеля питания PCI-E, на каждом один коннектор 6+2 пин (всего 3 шт.) – 65 см;

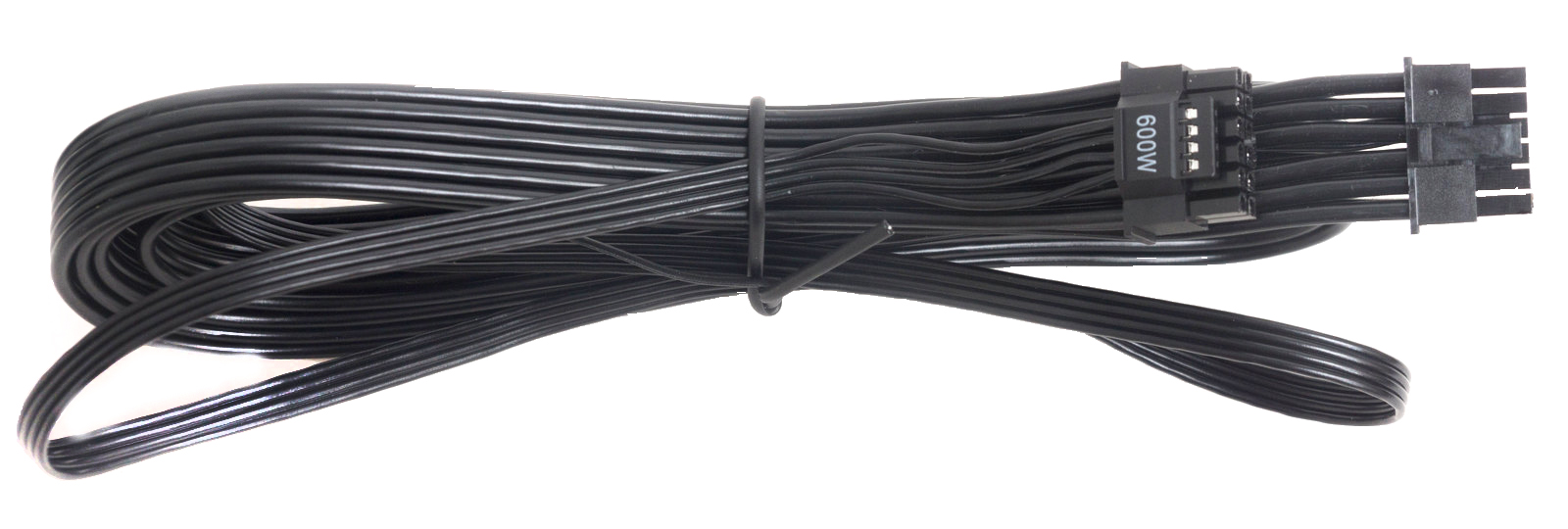

  • Кабель PCI-E 12VHPWR 600 Вт, 12+4 пин – 65 см;
  • Два кабеля SATA с четырьмя коннекторами – 50+15+15+15 см;
  • Кабель с четырьмя Molex коннекторами - 50+15+15+15 см.

Все кабели плоские, в том числе и 12VHPWR, что пока встречается редко. Сигнальные провода на кабеле 12VHPWR калибром 24AWG и идут отдельным шлейфом, что не очень удобно и эстетично при укладке.

Калибр проводов - 16AWG для питания CPU и VGA, для питания периферии используются провода 18AWG.

Внешний вид

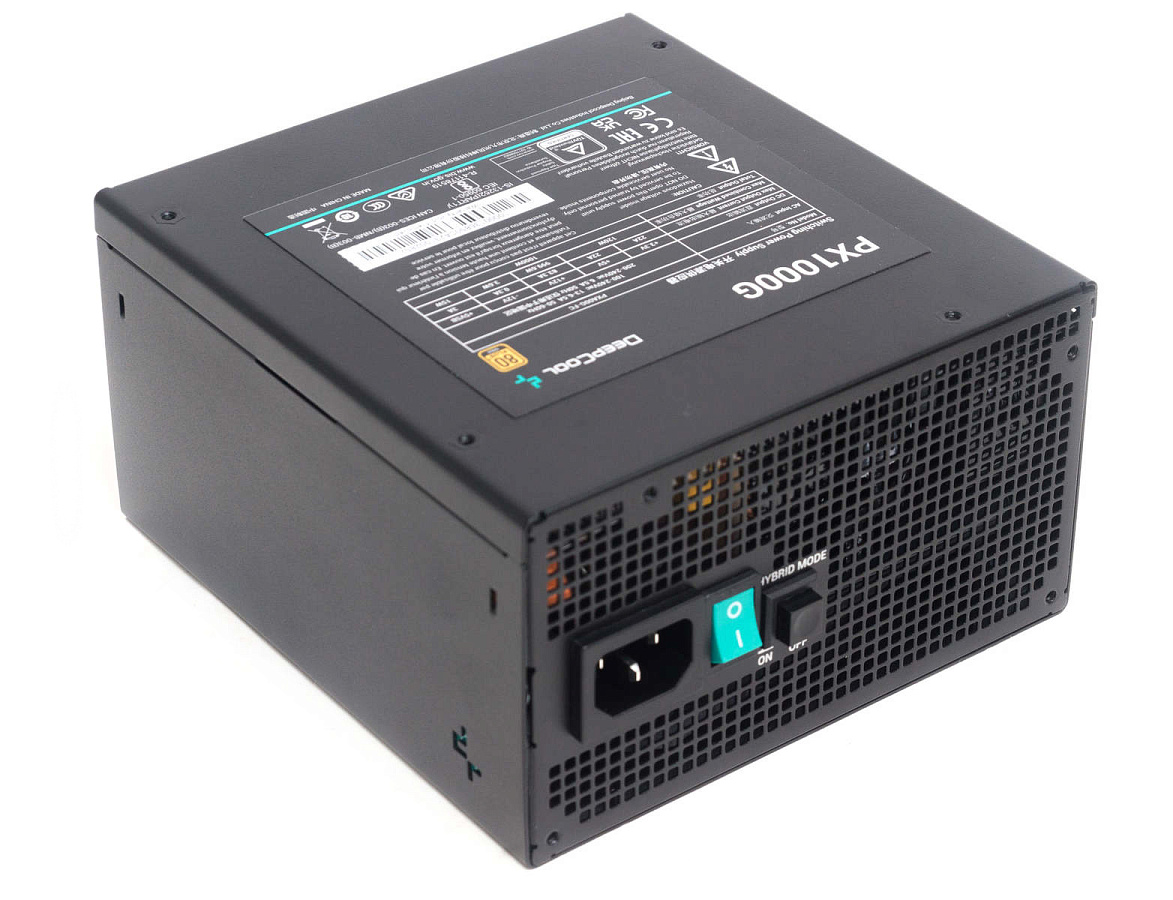

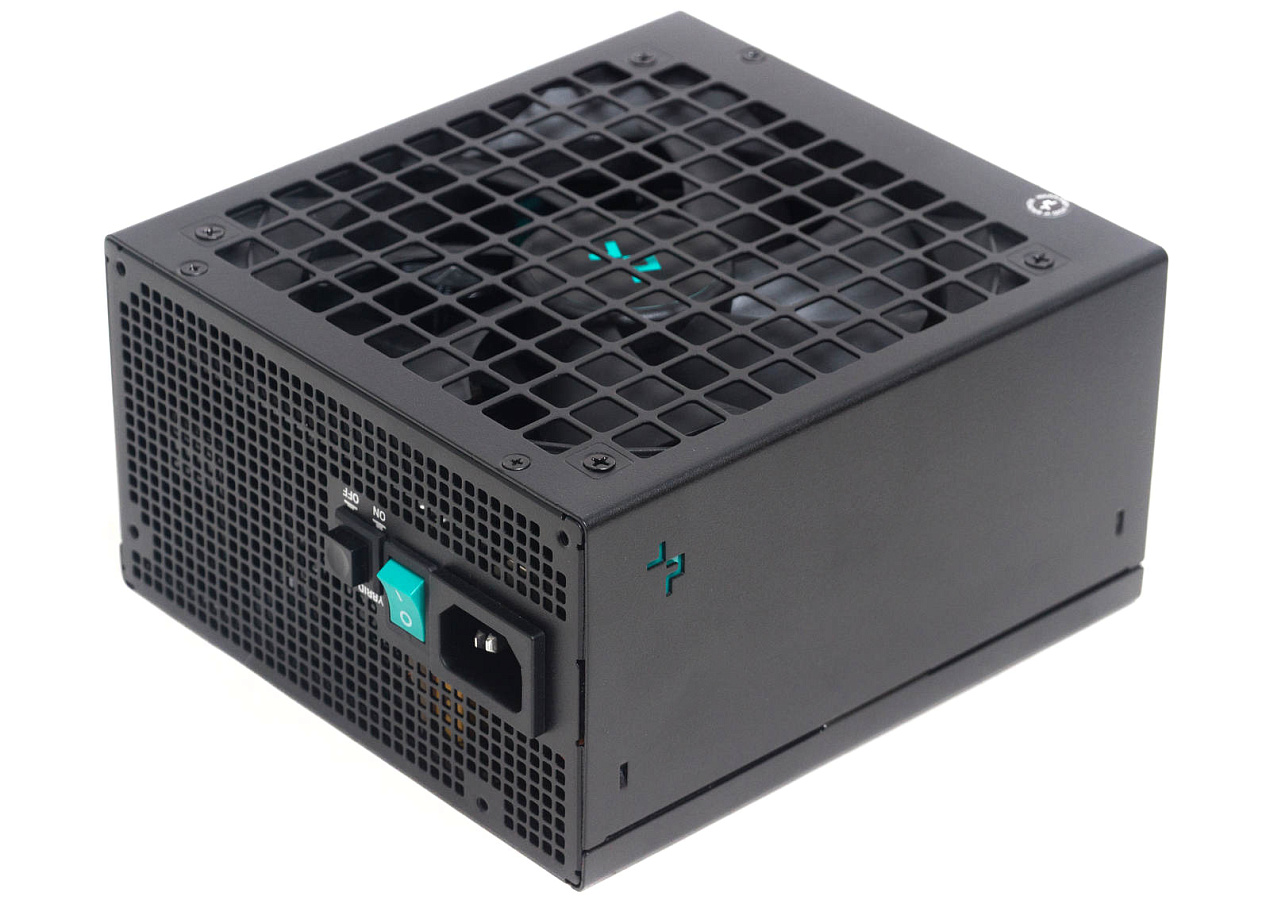

Корпус длиной 160 мм, углы на боковых гранях закругленные. Традиционная для блоков питания DeepCool перфорация в виде квадратиков.

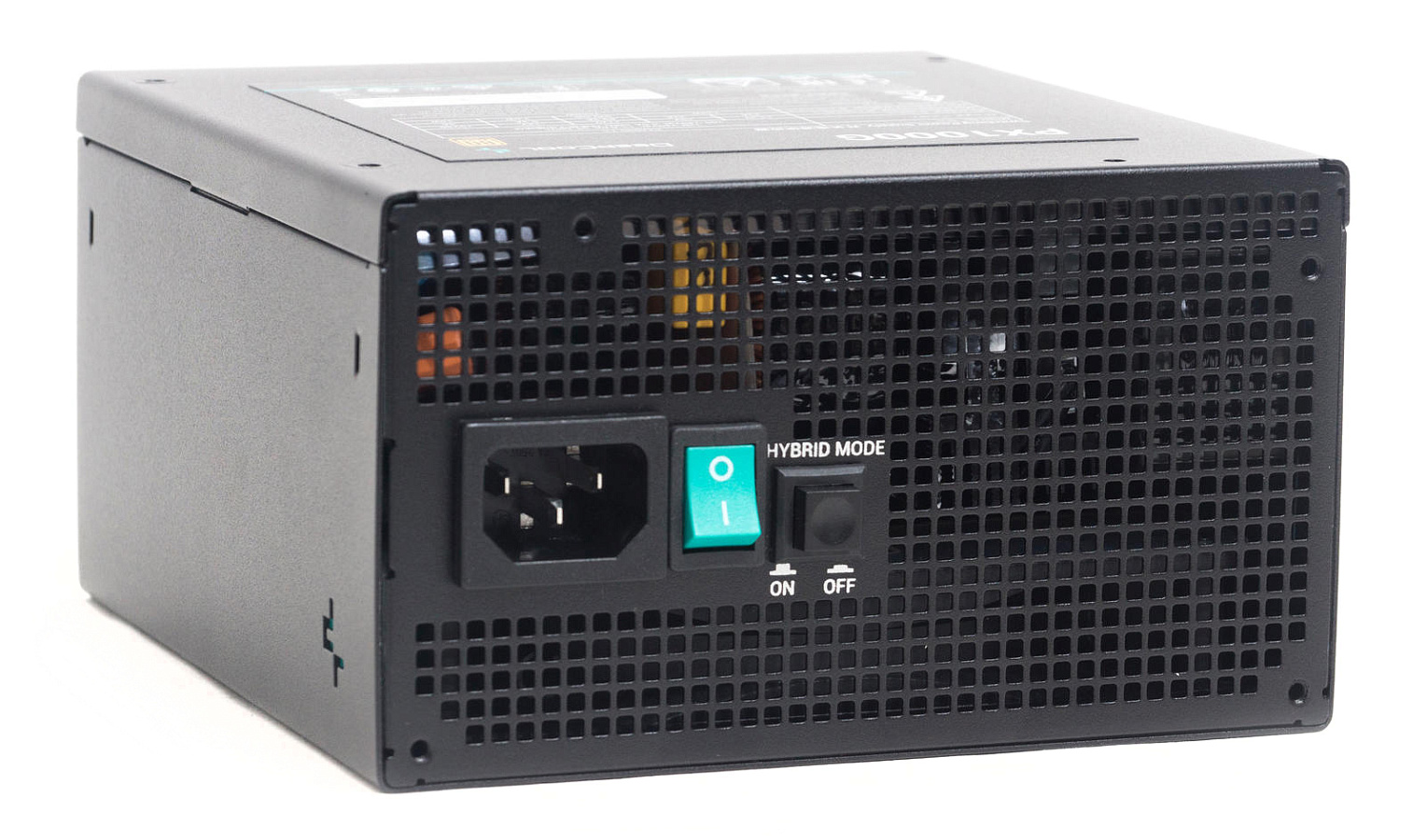

На лицевой стороне, кроме обычной вилки питания, имеется оригинальный бирюзовый тумблер включения и кнопка переключения гибридного режима работы вентилятора.

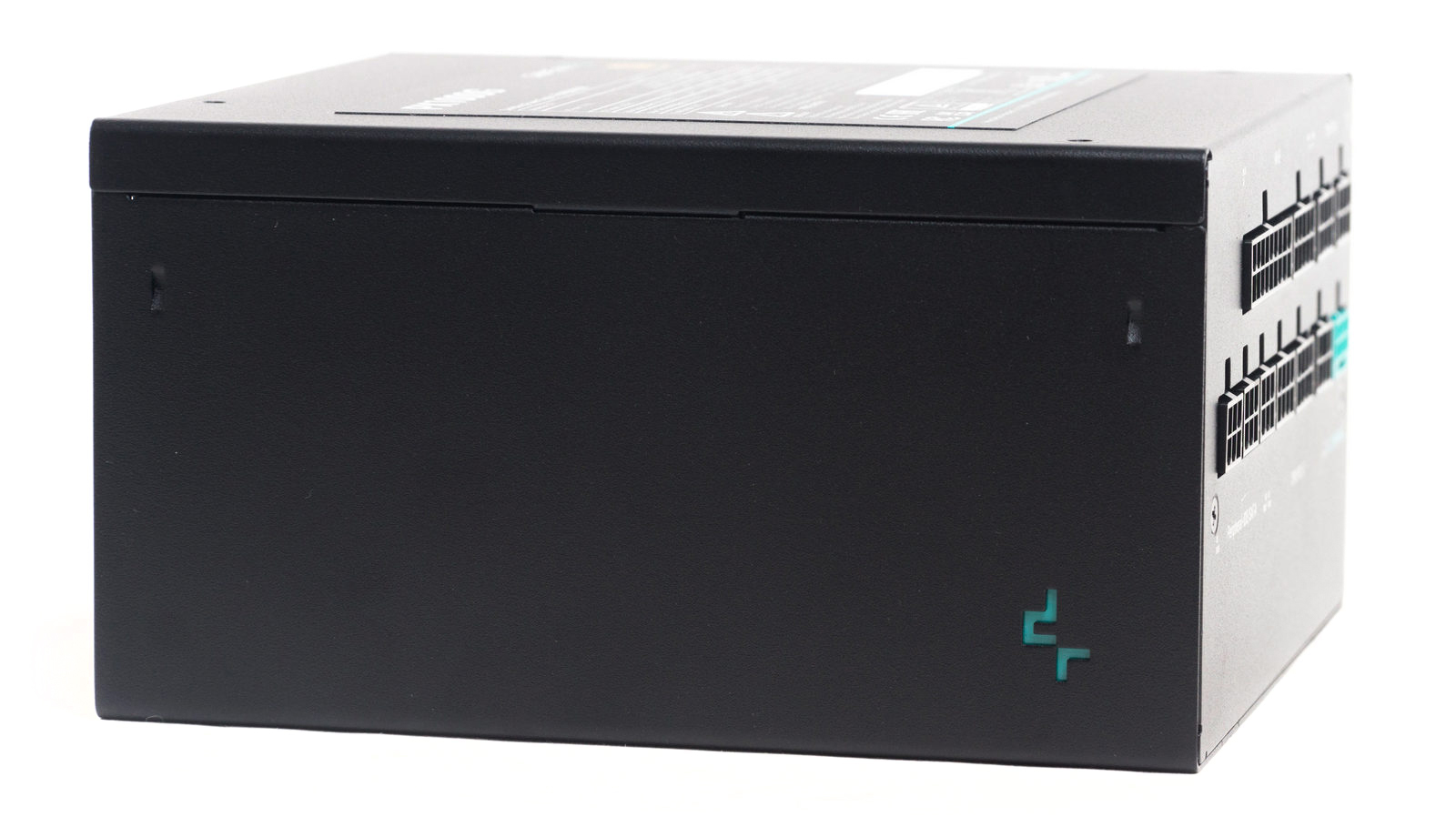

На боковых гранях в нижнем правом углу сквозной пропил в виде логотипа бренда, который изнутри закрыт бирюзовой вставкой.

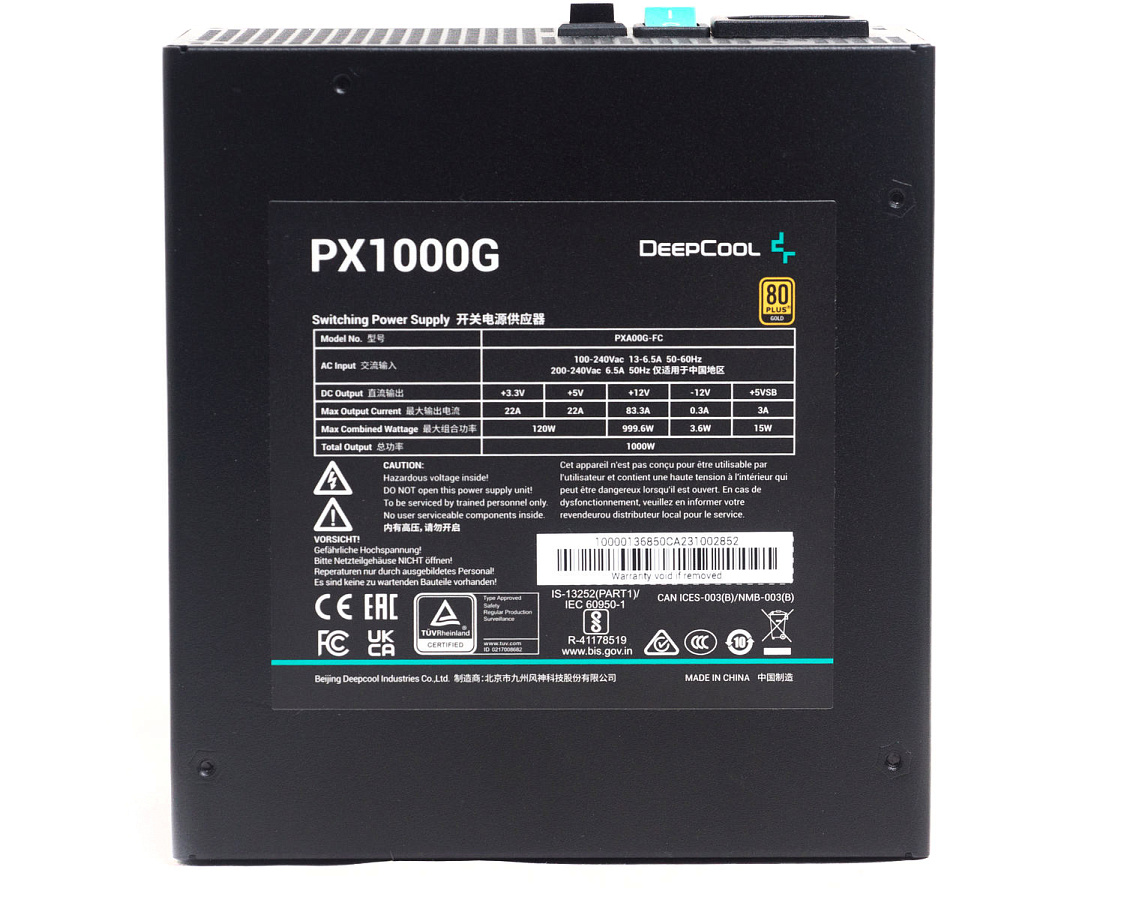

На верхней грани имеется наклейка с нагрузочными характеристиками и указанием серийного номера изделия.

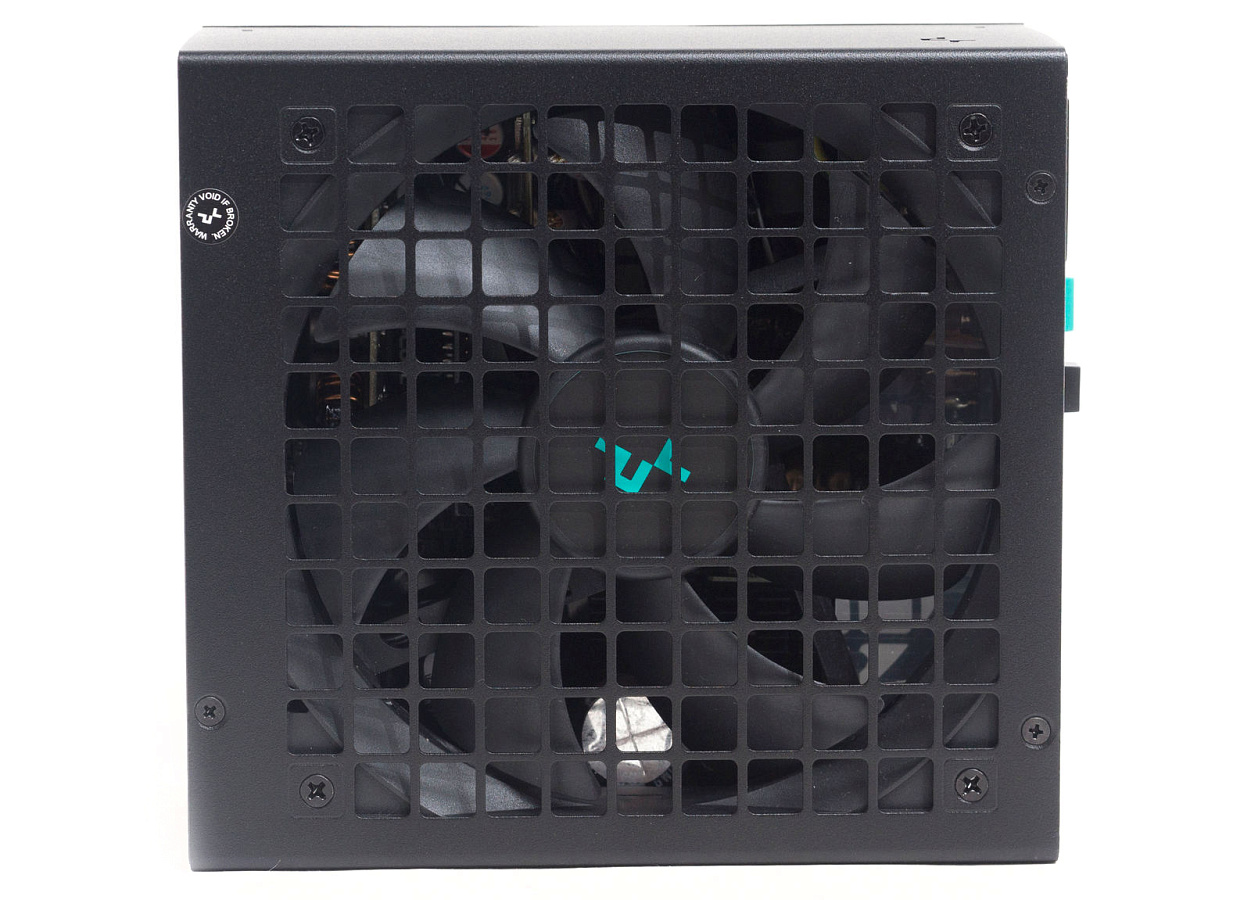

Нижняя грань – крупные вентиляционные отверстия над вентилятором, на котором просматривается логотип.

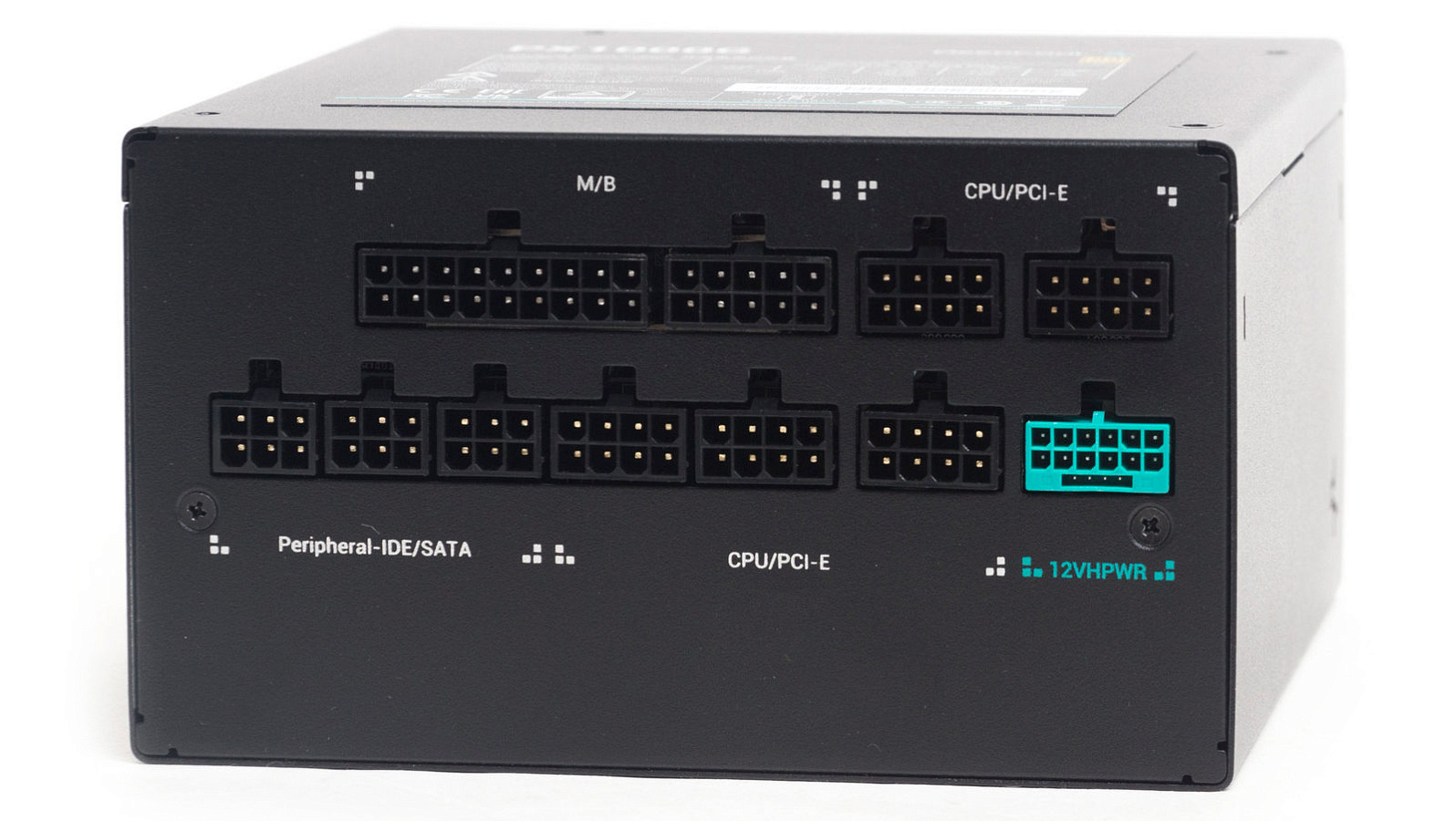

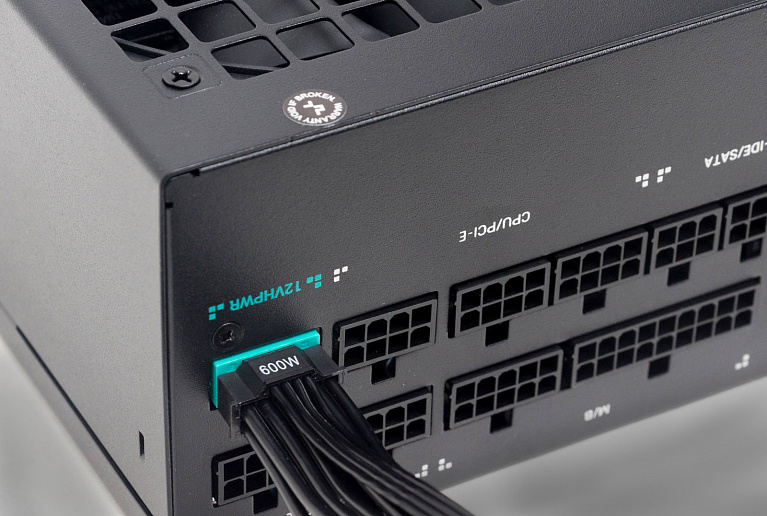

На тыльной панели в два ряда разместились вилки для подключения колодок модульных кабелей. Ориентированы они горизонтально, все подписаны. Для питания CPU и VGA используются универсальные 8-пин вилки. Разъем на 600 Вт выделен бирюзовым цветом.

Охлаждение

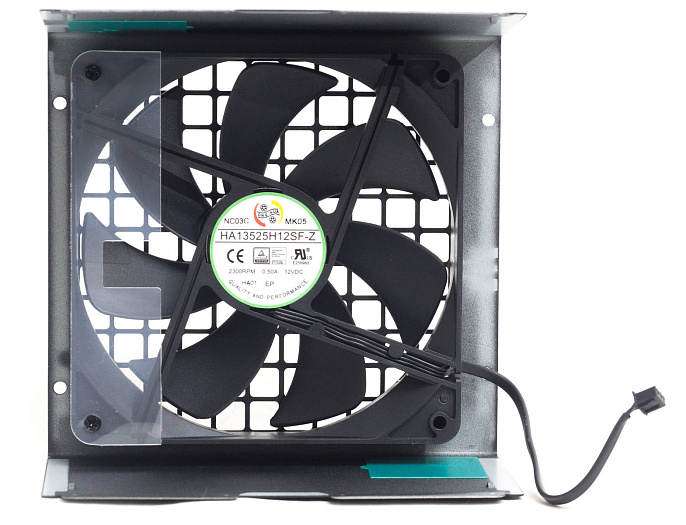

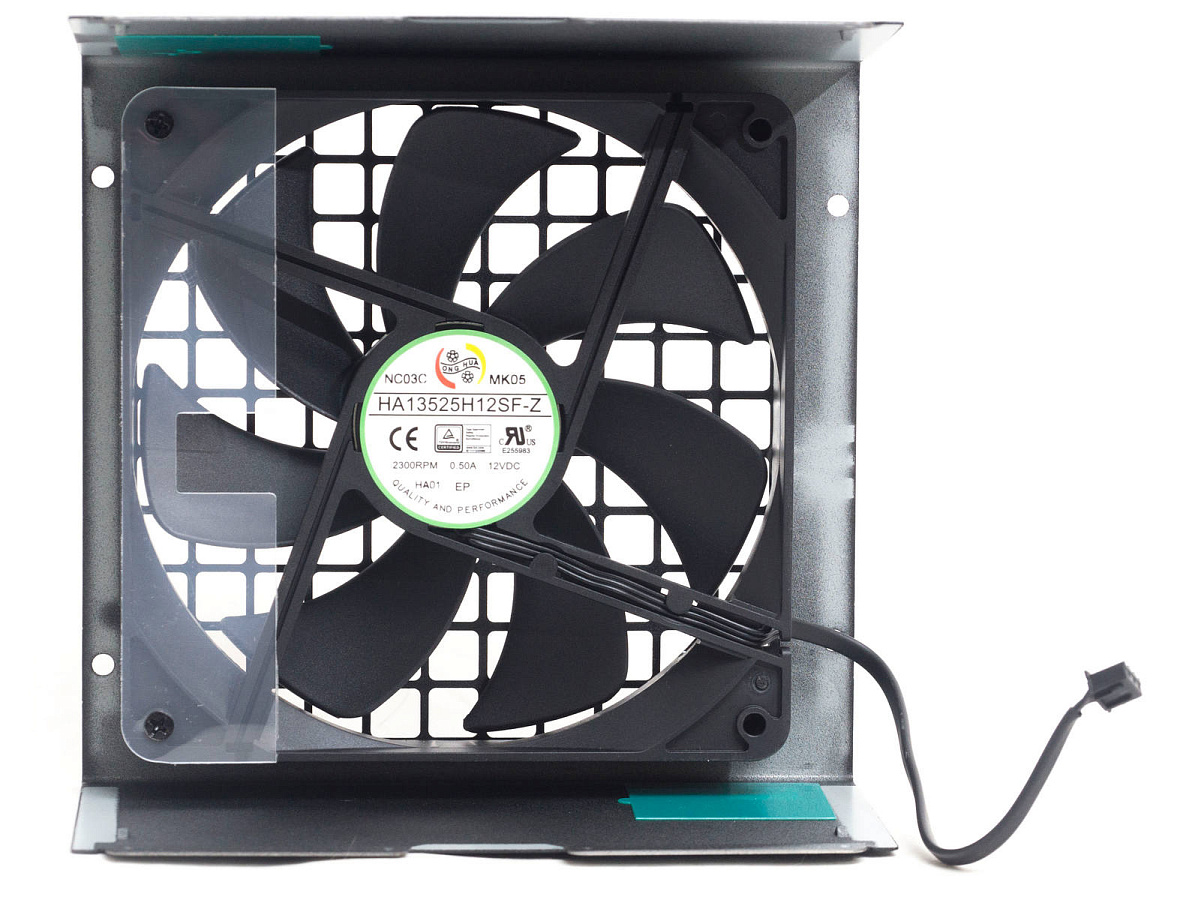

В данной модели установлен вентилятор HA13525H12SF-Z с максимальными оборотами 2300 RPM. Используется гидродинамический подшипник.

В гибридном режиме вентилятор запускается при повышении температуры свыше +50°С. Термистор прикреплён к радиатору с силовыми элементами APFC. В нашем случае он запустился на нагрузке от 500 Вт.

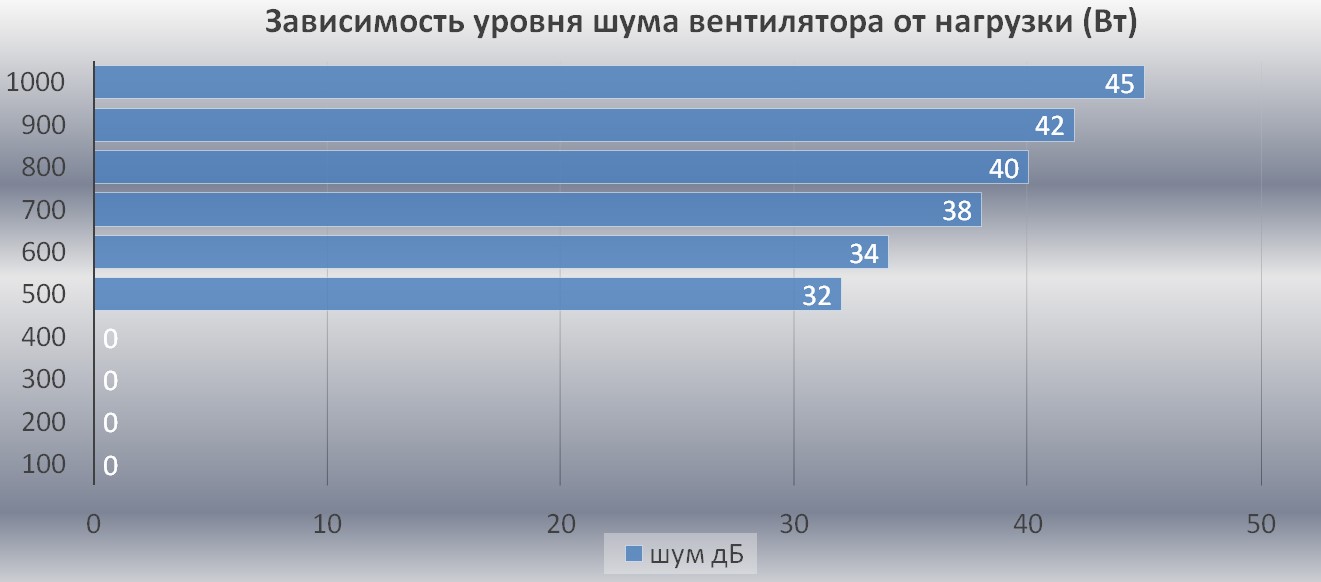

При постоянной работе вентилятора, также до 500 Вт, он остается практически бесшумным – менее 30 дБ.

До нагрузки в 700 Вт его можно назвать бесшумным. До 900 Вт уровень шума в комфортных пределах. И только на максимальном энергопотреблении вентилятор становиться действительно громким.

Схемотехника

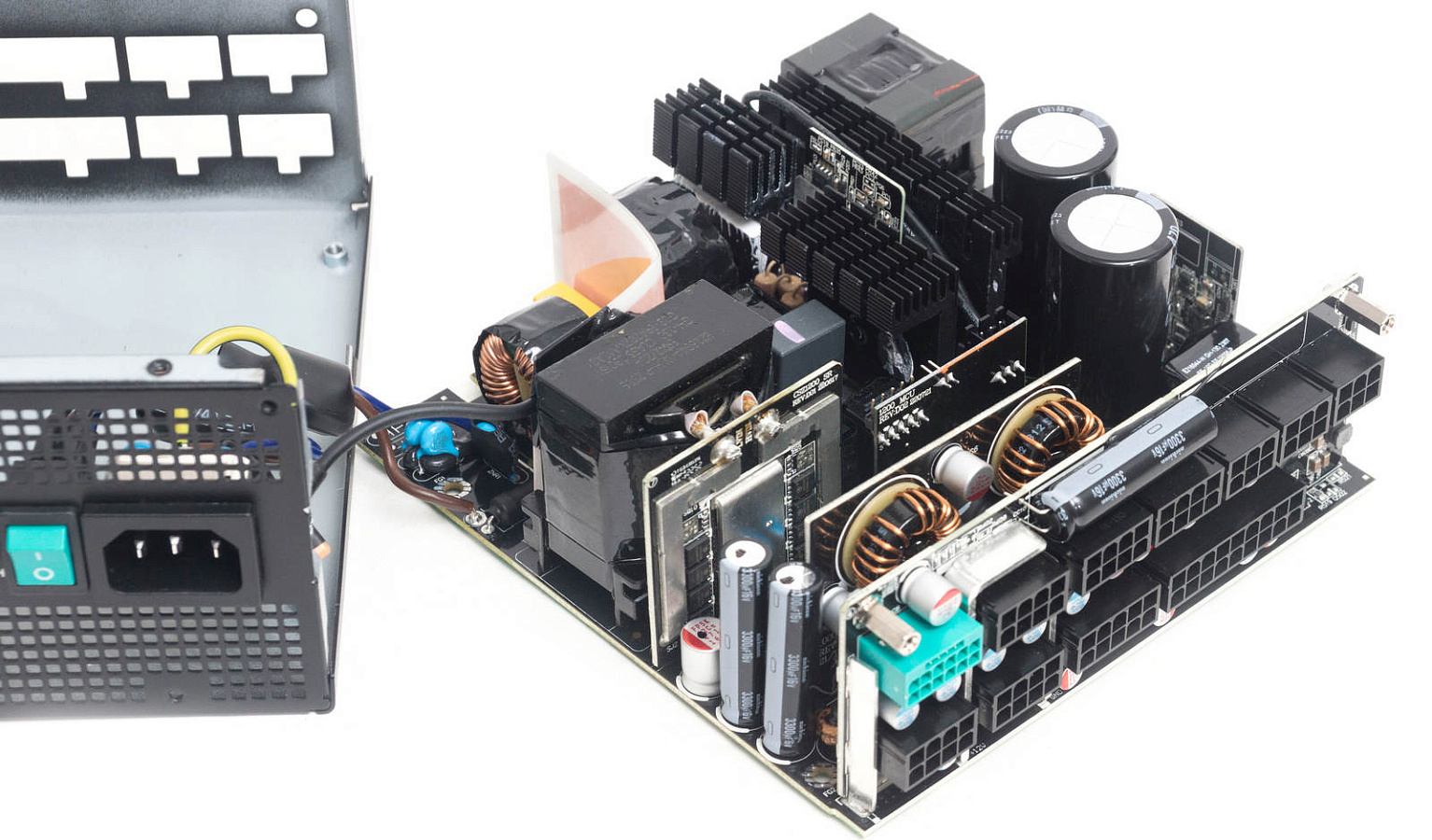

Как мы уже писали в начале статьи, в основе PX1000G лежит платформа CWT CSZ, которую мы часто встречаем в последнее время. Это модели Thermaltake Toughpower GF3 на 1000 Вт, MSI MPG A1000G, Montech TITAN GOLD 1000, возможно, прочие бренды также используют эту основу для своих «Gold» новинок с поддержкой ATX 3.0.

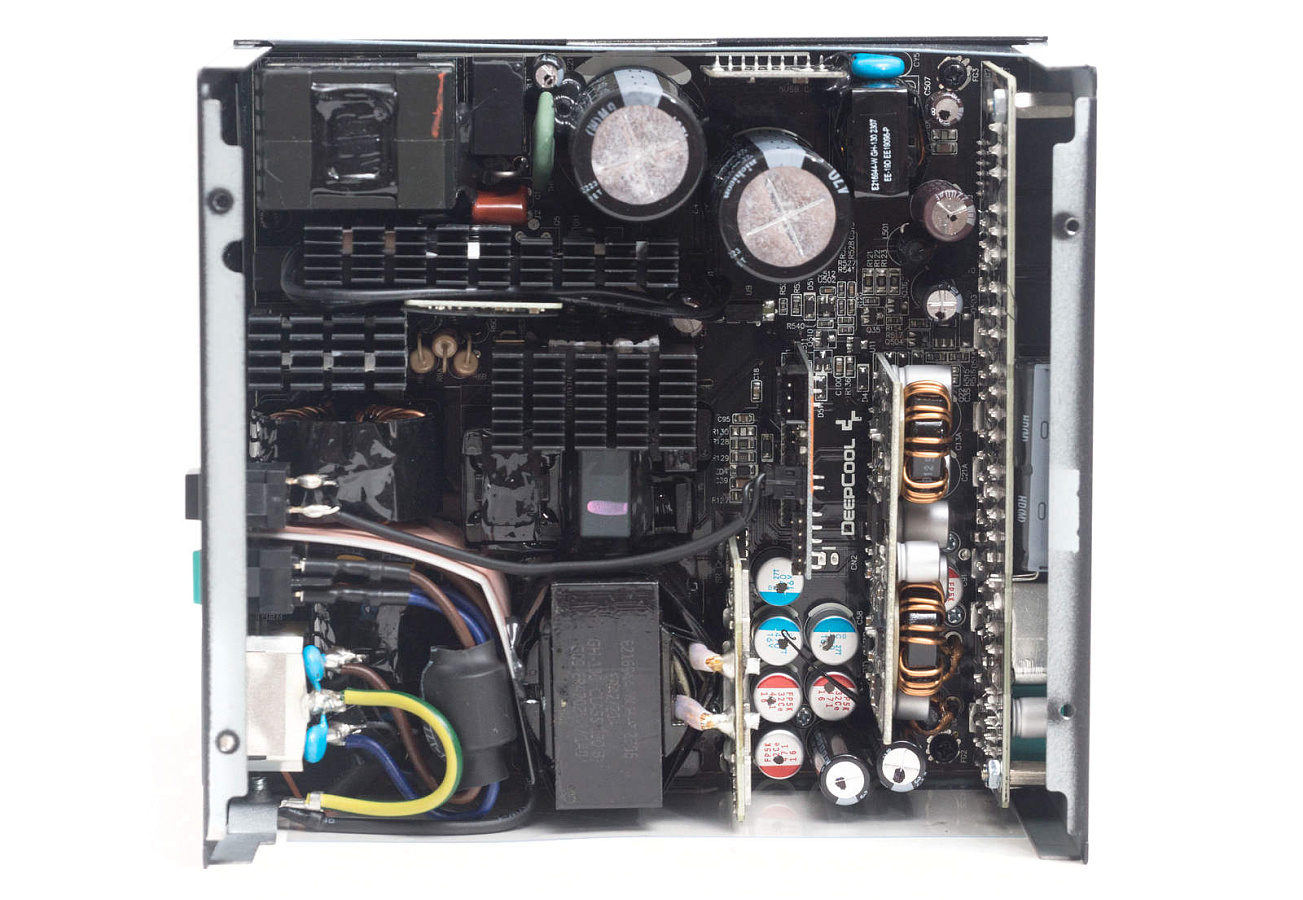

Топология популярная в последнее время: полумост с LLC-резонансным преобразователем в первичной части, синхронным выпрямителем и преобразователями DC-DC во вторичной части.

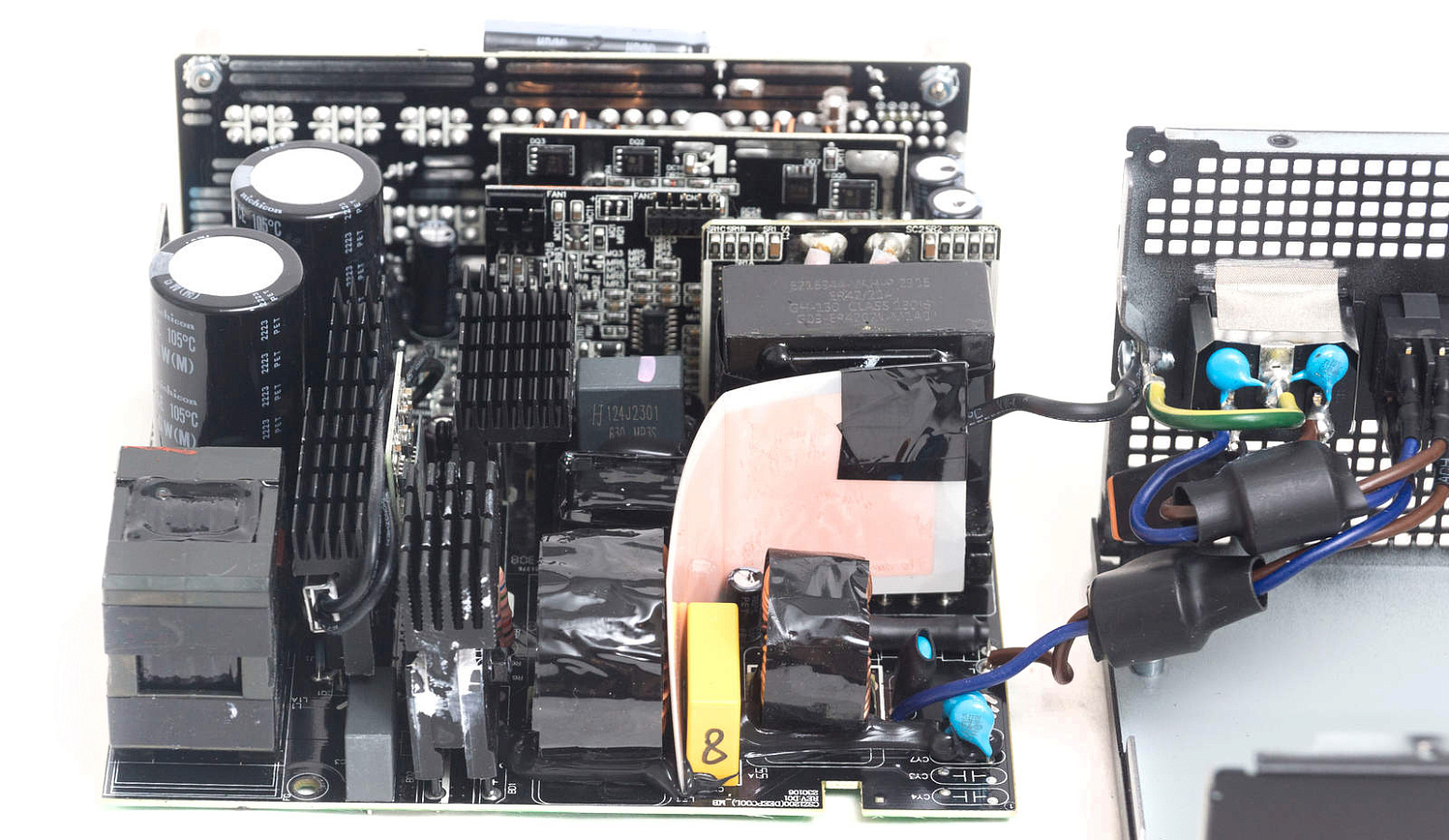

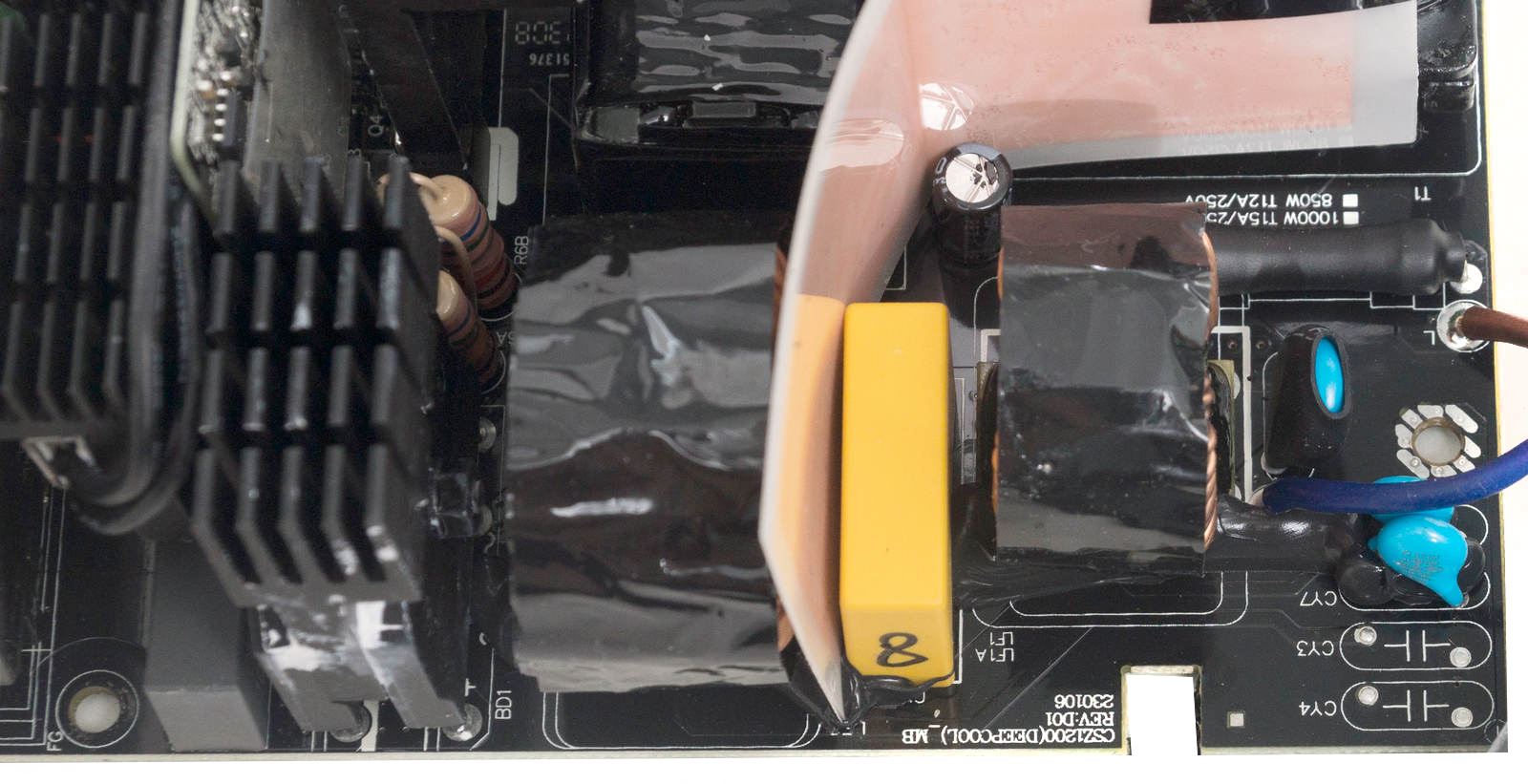

На входе полноценный фильтр подавления помех, часть на входной вилке, часть на углу платы. Эта часть схемы отделена диэлектрической вставкой соединенной проводом с «землей».

В фильтр входят четыре Y-конденсатора, два Х-конденсатора, два дросселя. Имеется еще две контактных площадки для Y-конденсаторов, но они не установлены. Судя по маркировке, на данной плате собирают также модели на 850 и 1200 Вт.

Для защиты самого БП имеется варистор, предохранитель и NTC термистор SCK-207R0 с реле.

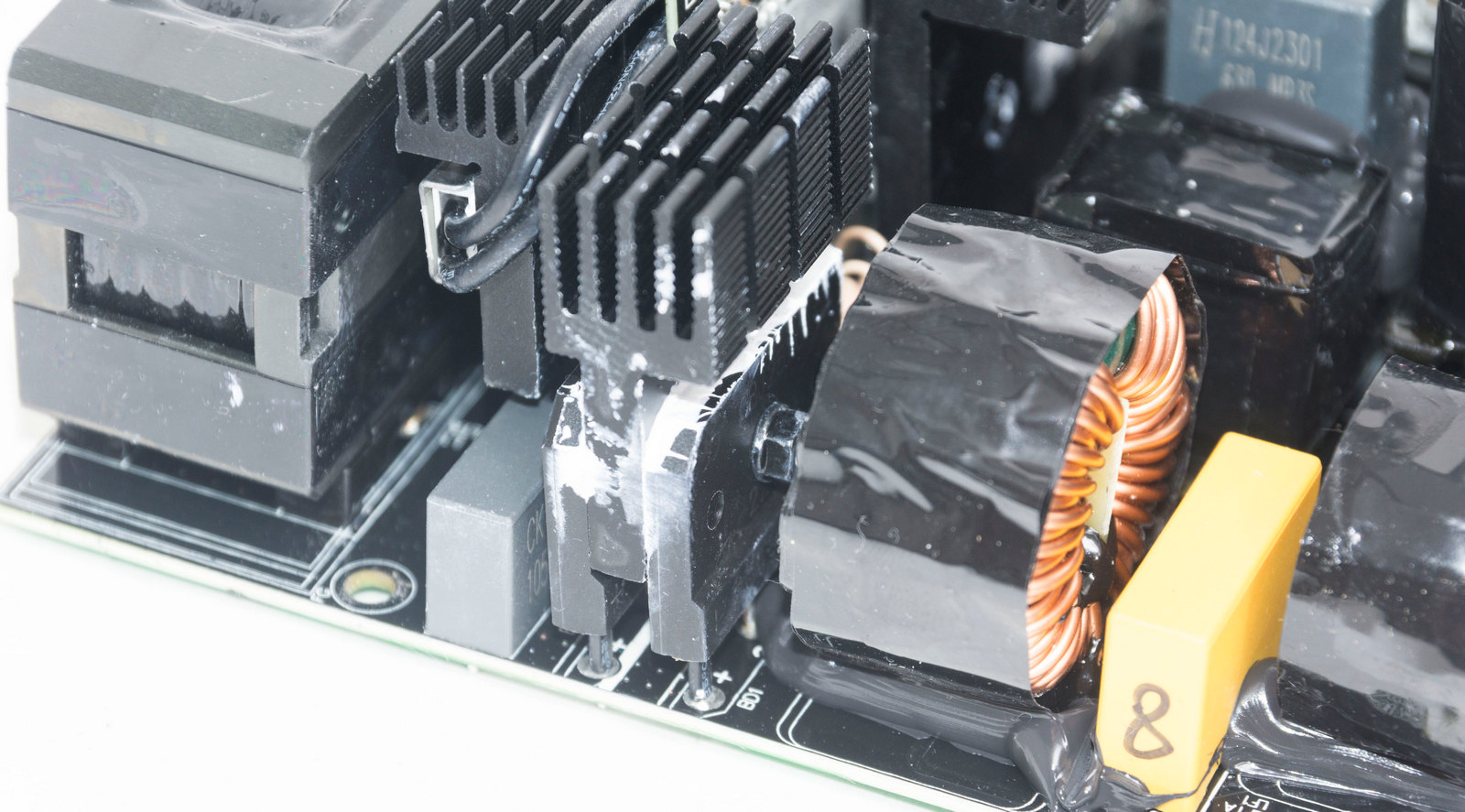

Отдельный радиатор охлаждает два диодных моста выпрямителя GBJ2510 (1000В, 25A).

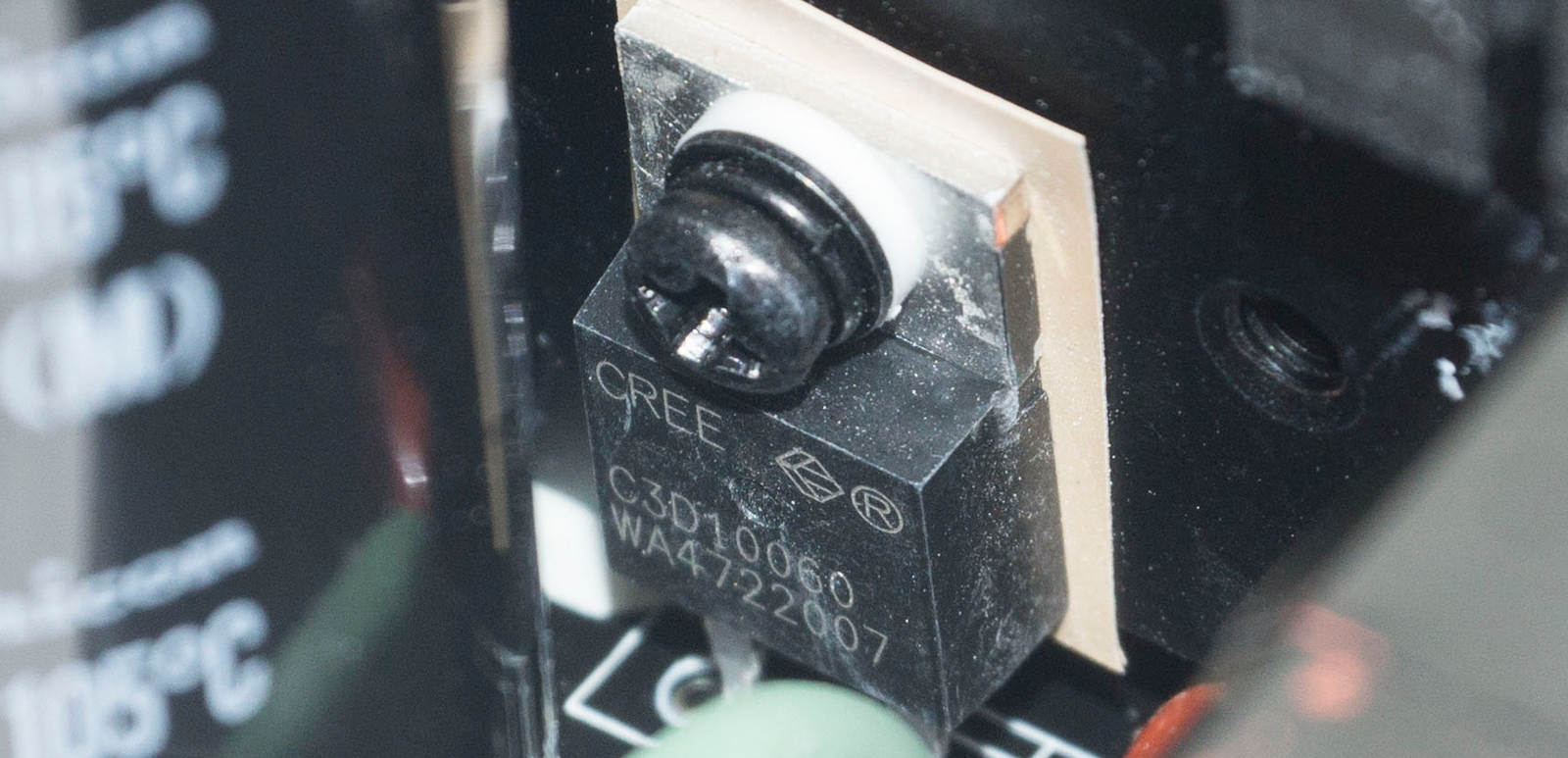

Сразу за ним радиатор силовых элементов APFC – диод C3D10060 (600В, 10А) и два мосфета Infineon IPA60R099P6 (600В, 24A).

Возле радиатора вертикальная плата с контроллером APFC – CM6500UN.

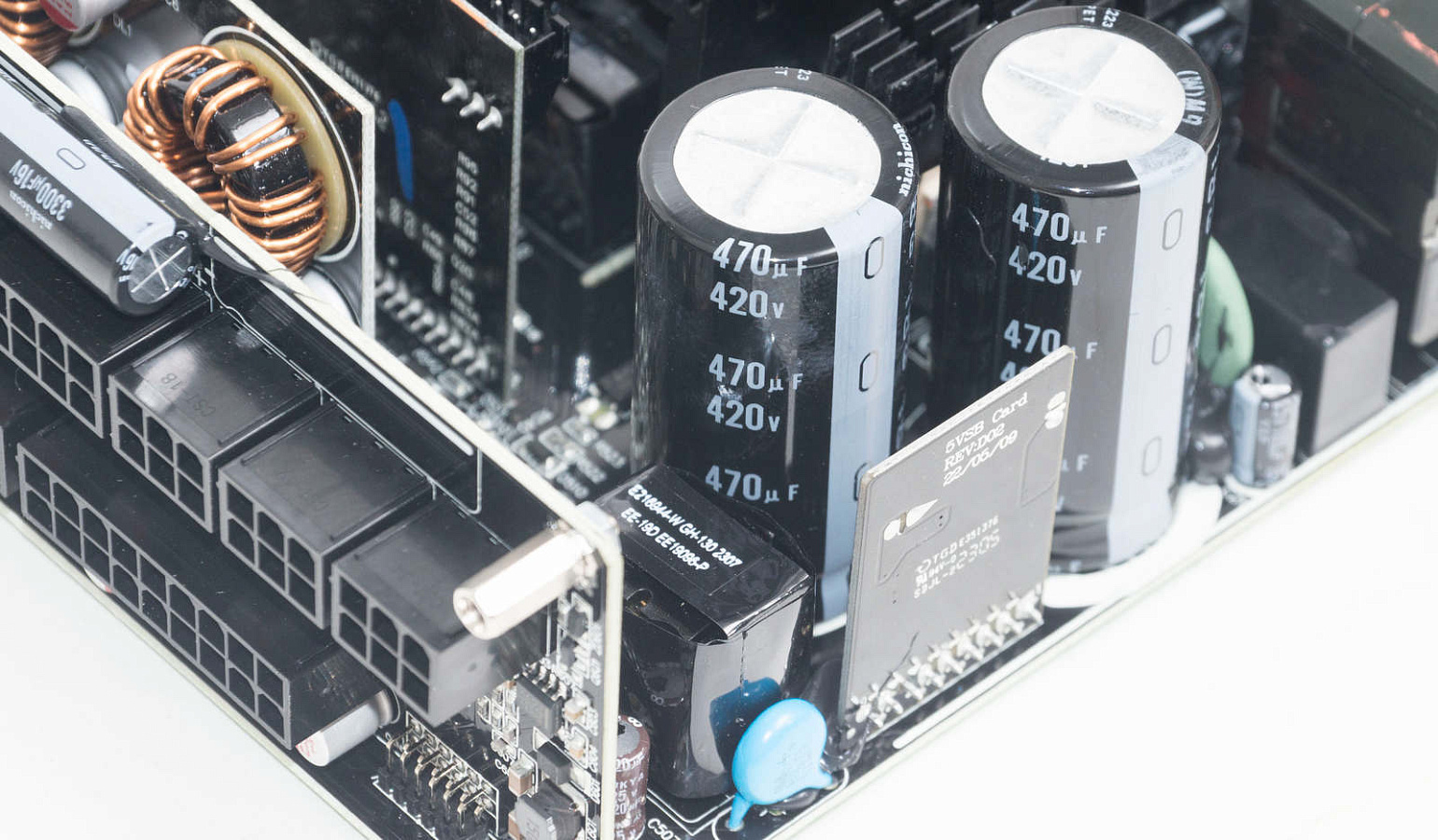

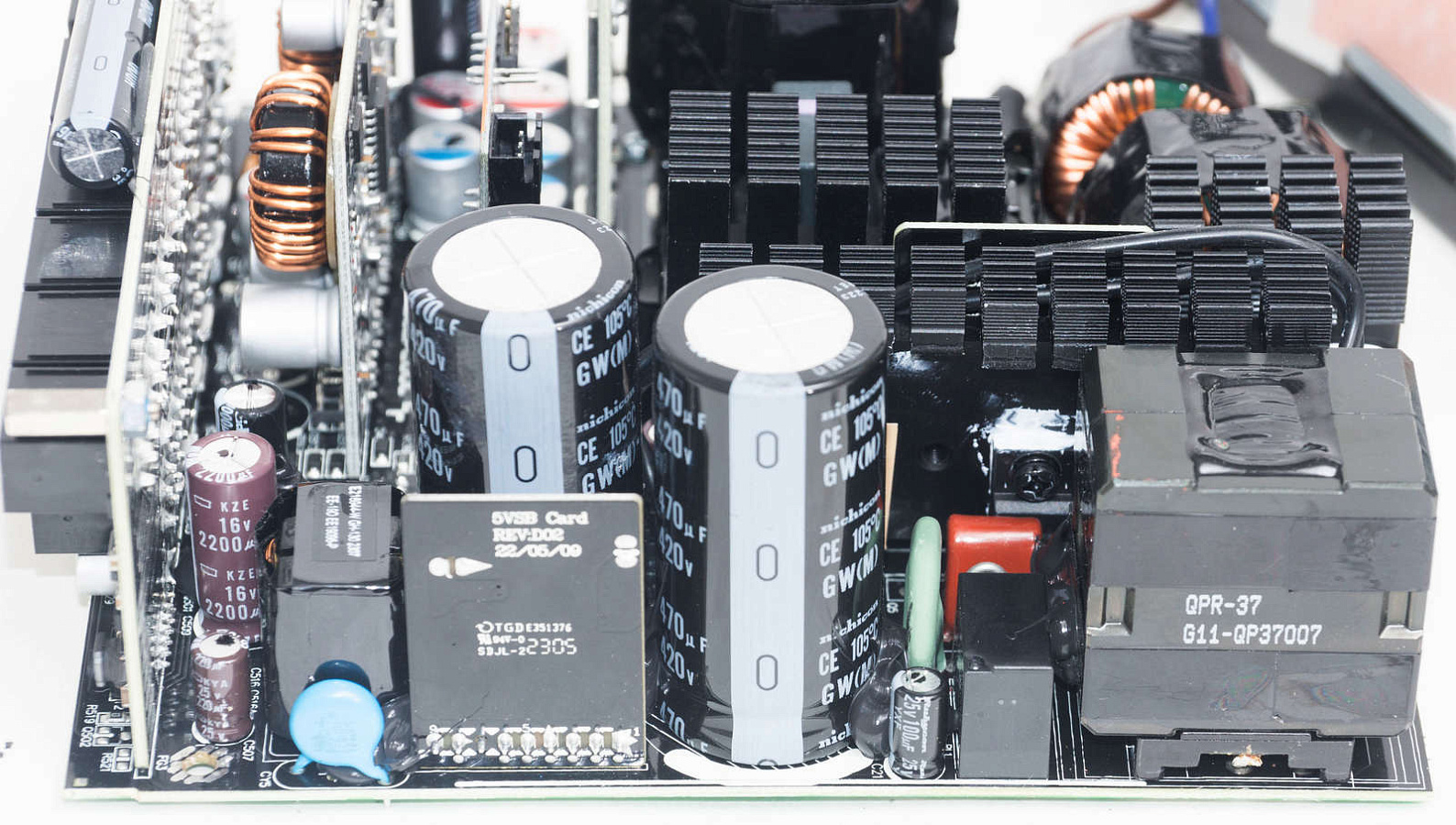

Установлены два высоковольтных сглаживающих конденсатора от японского бренда Nichicon на 420 В, 470 мФ, 105°С.

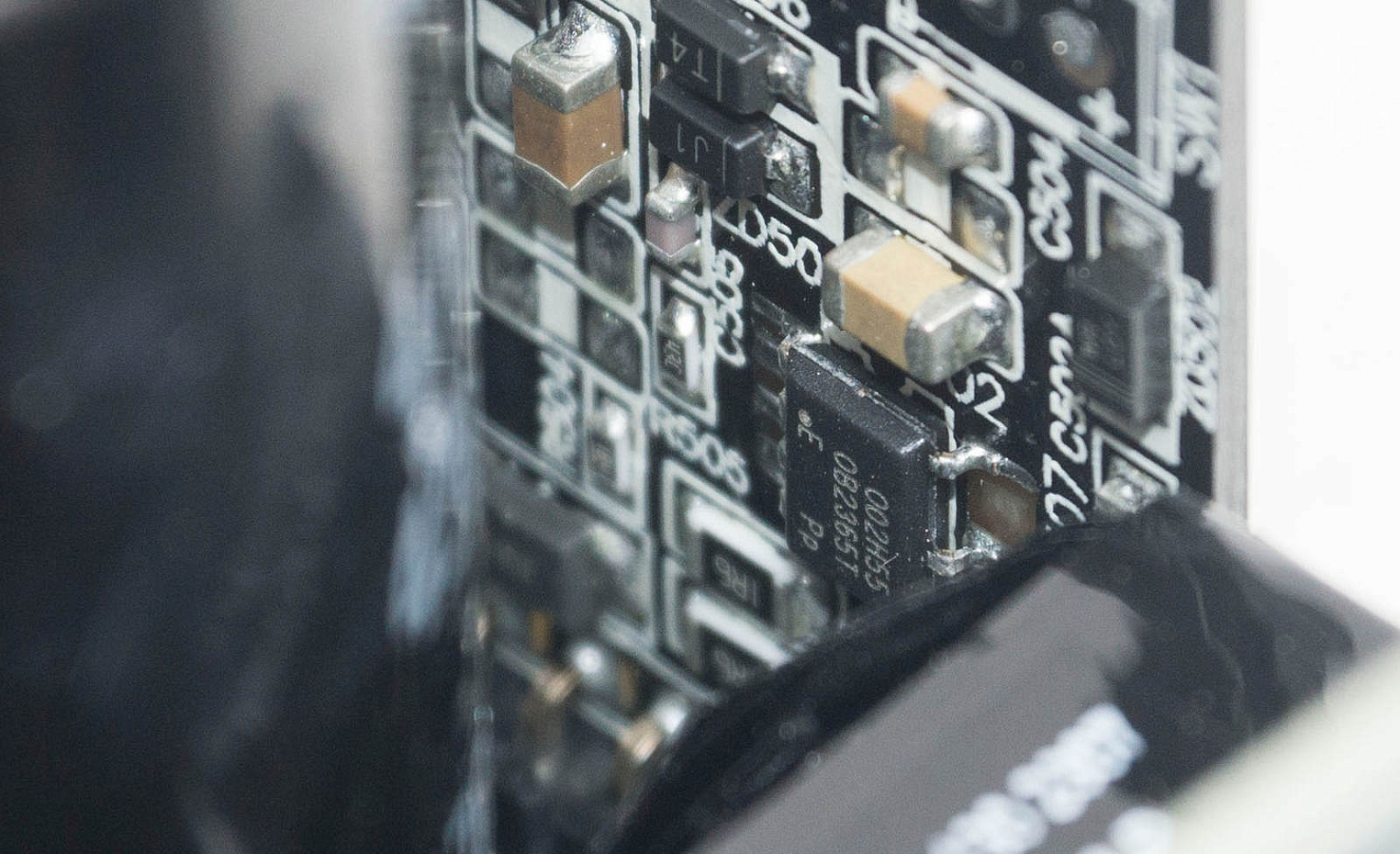

Рядом с ними плата с ШИМ-контроллером дежурного питания – OB2365T. Выпрямитель на PS1045L SBR (45V, 10A).

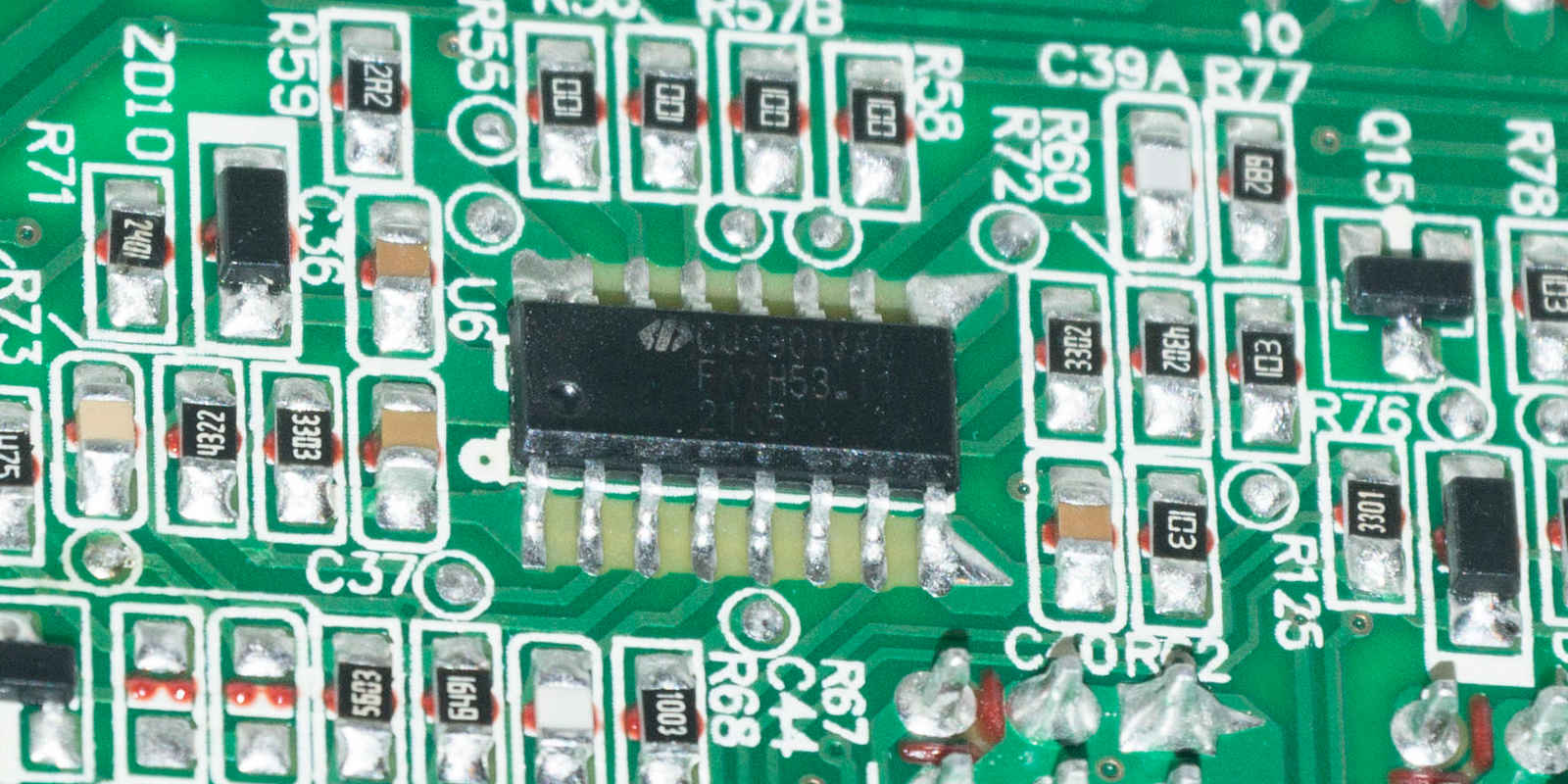

Третий радиатор охлаждает ключи полумостового преобразователя – два Infineon IPA60R099P6 (600В, 24A). Управляет преобразователем контроллер CU6901V, расположенный с обратной стороны платы.

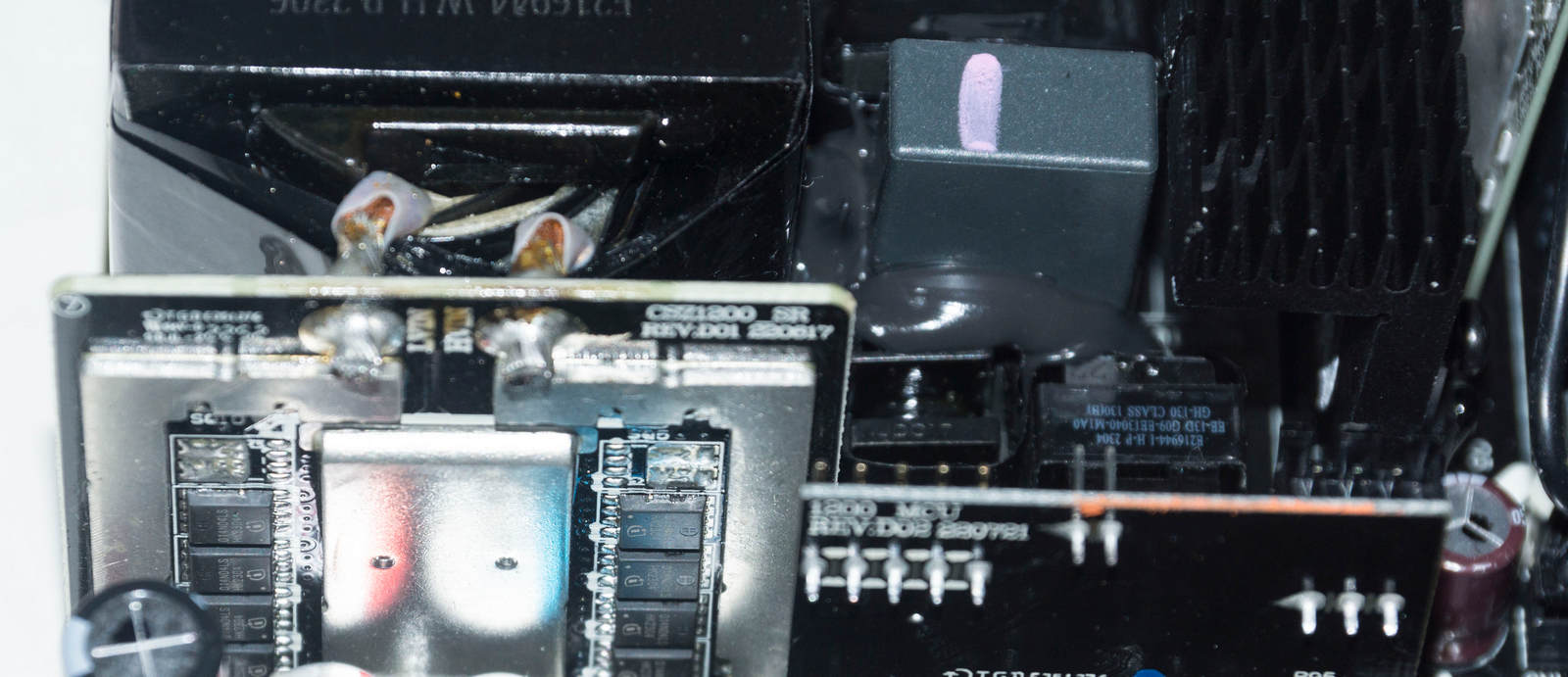

Плата с восемью транзисторами BSC014N04LS (40В, 100A), формирующими линию +12 В расположена возле основного трансформатора. Тепло рассеивается металлическими пластинами находящимися непосредственно на самой плате.

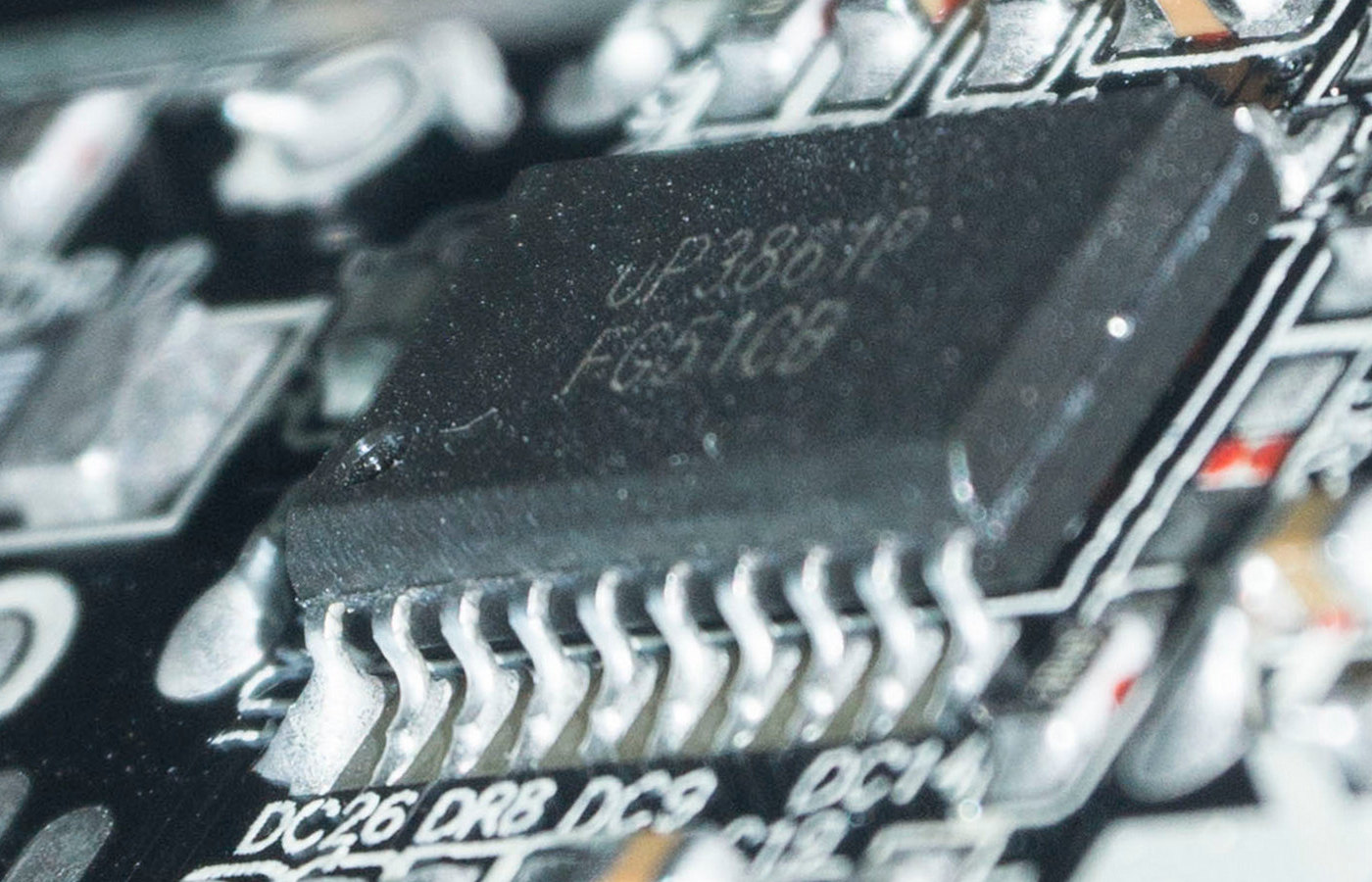

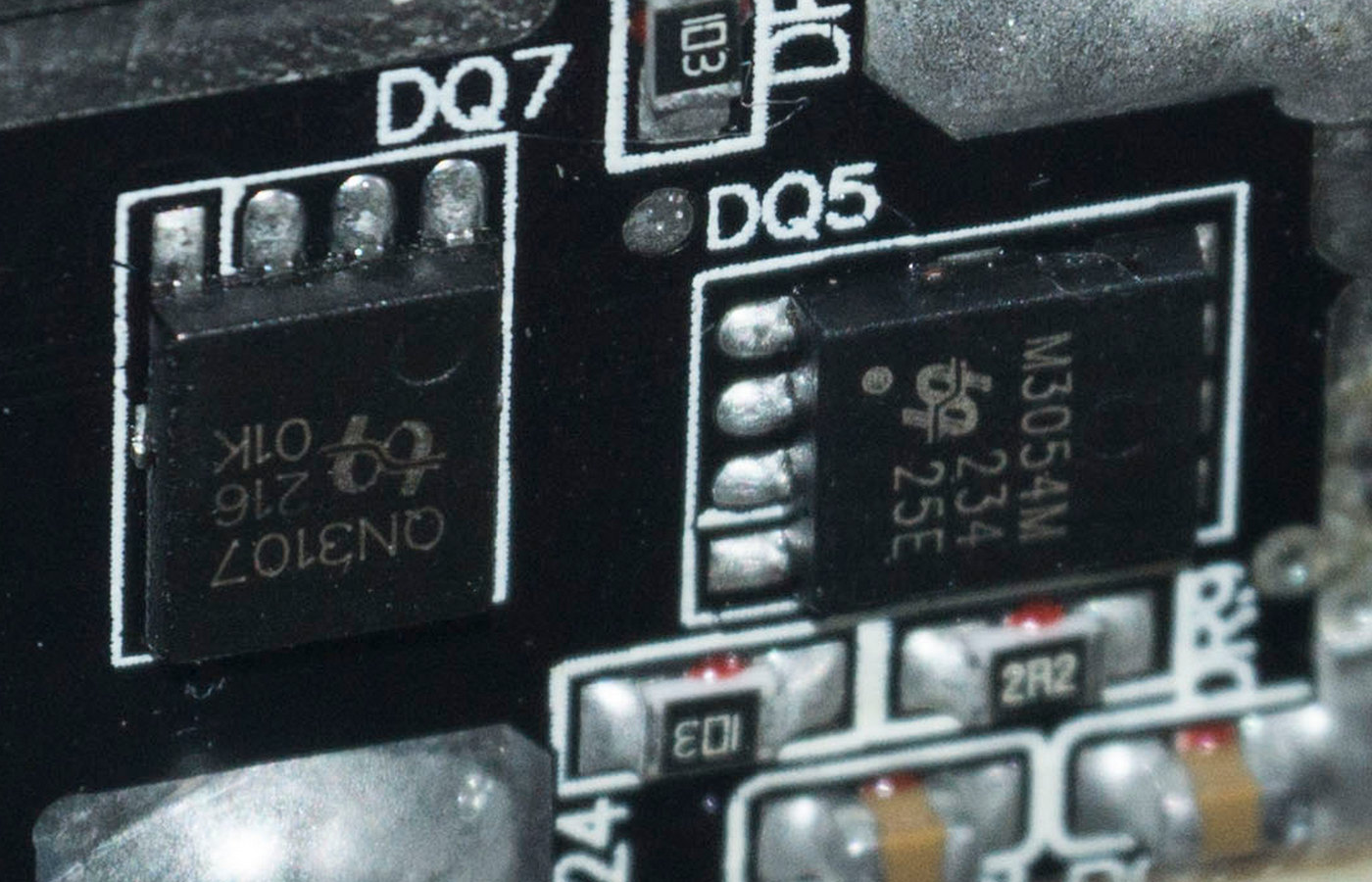

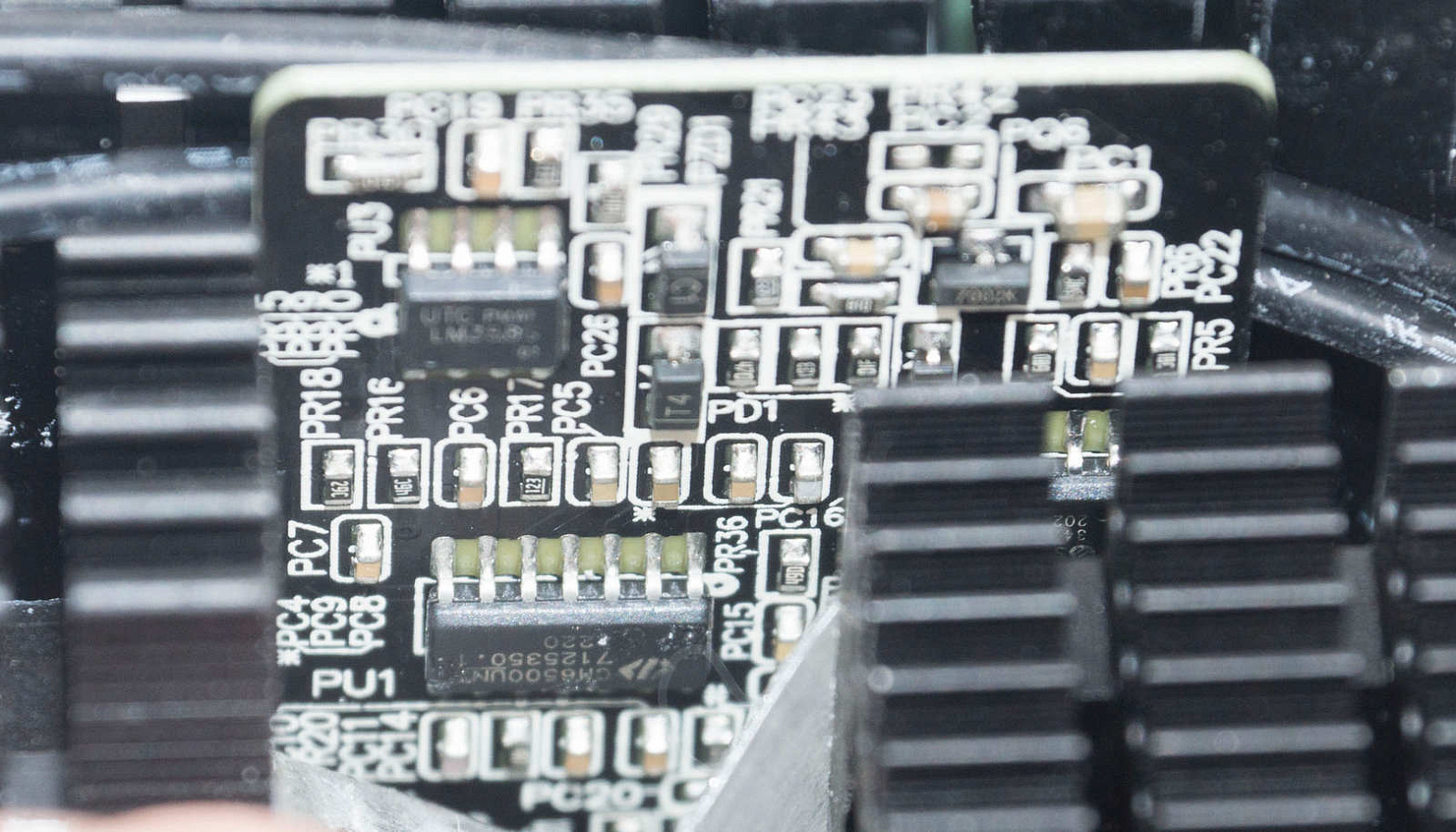

На плате с DC-DC преобразователями по три транзистора на каждый из двух каналов: QN3107, QM3054M и QN2904. Управляет их работой контроллер uP3861P.

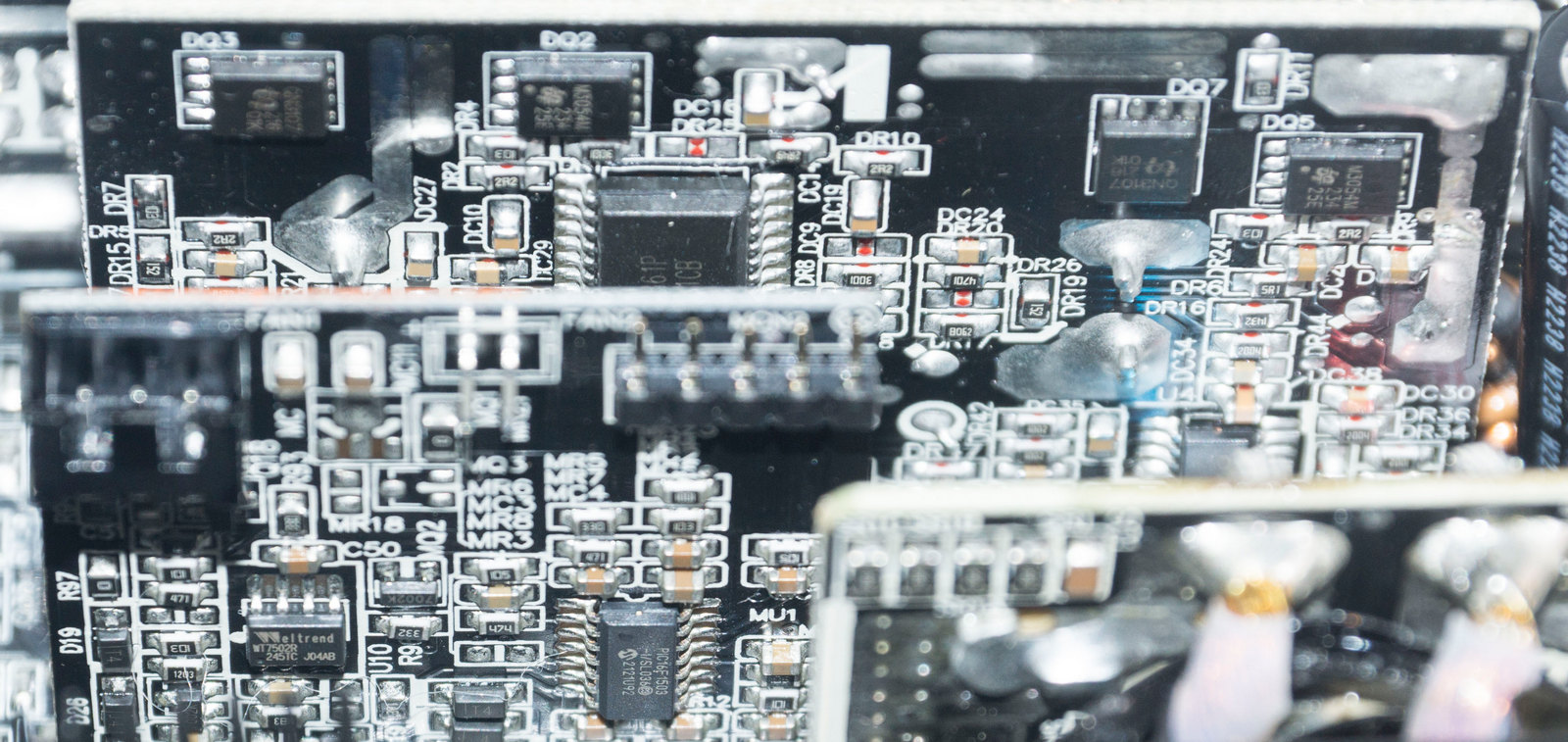

Отдельная плата с супервизором Weltrend WT7502R, отвечающим за все заявленные виды защиты, и контроллером вентилятора Microchip PIC16F1503. К этой же плате подключен кабель от вентилятора и от кнопки с лицевой панели.

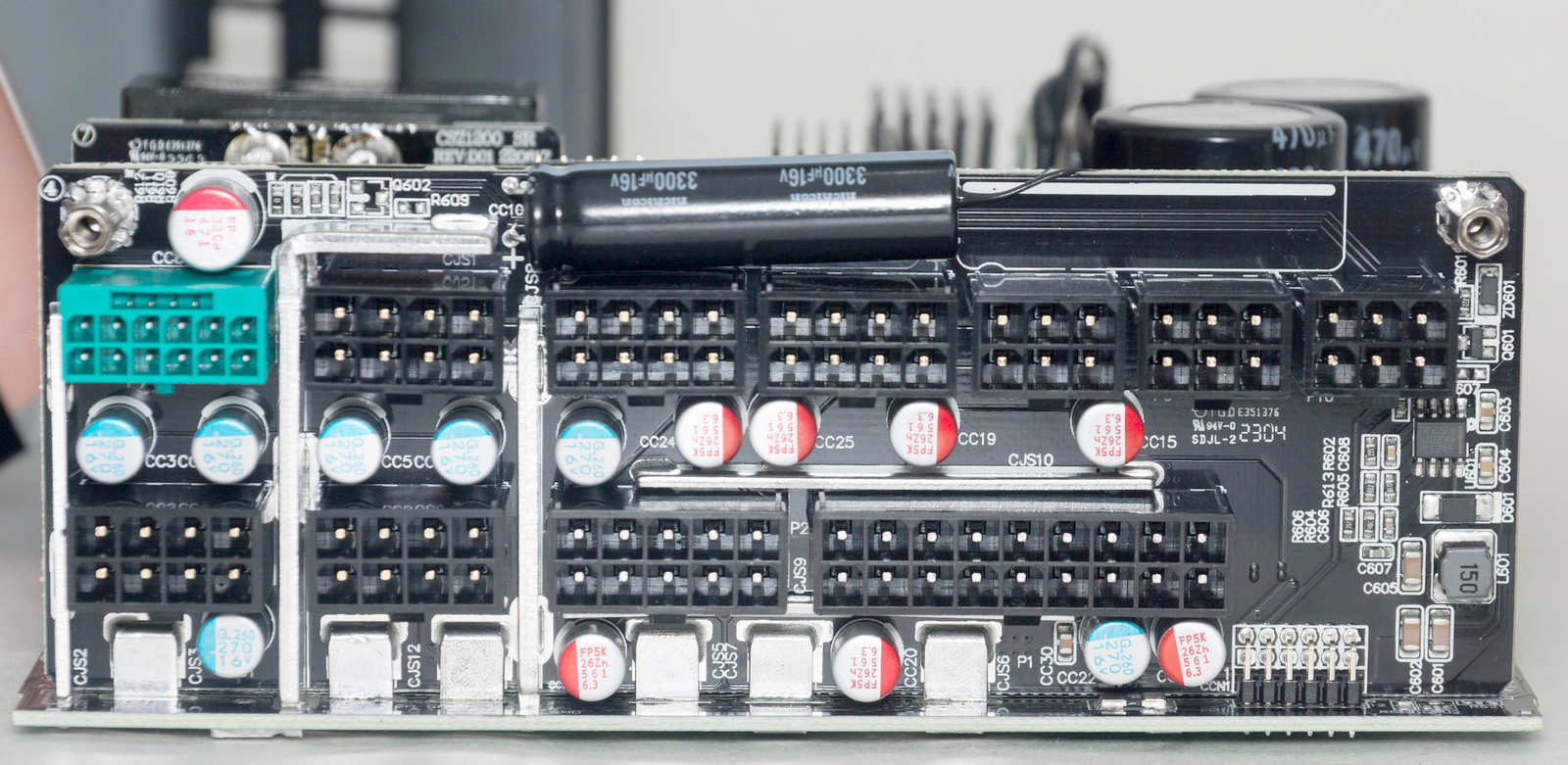

За фильтрацию помех на выходе отвечают конденсаторы Nichicon, Nippon Chemi-Con и парочка Rubycon, также полимерные конденсаторы FPCAP и Nippon Chemi-Con. Частично конденсаторы распаяны на модульной плате.

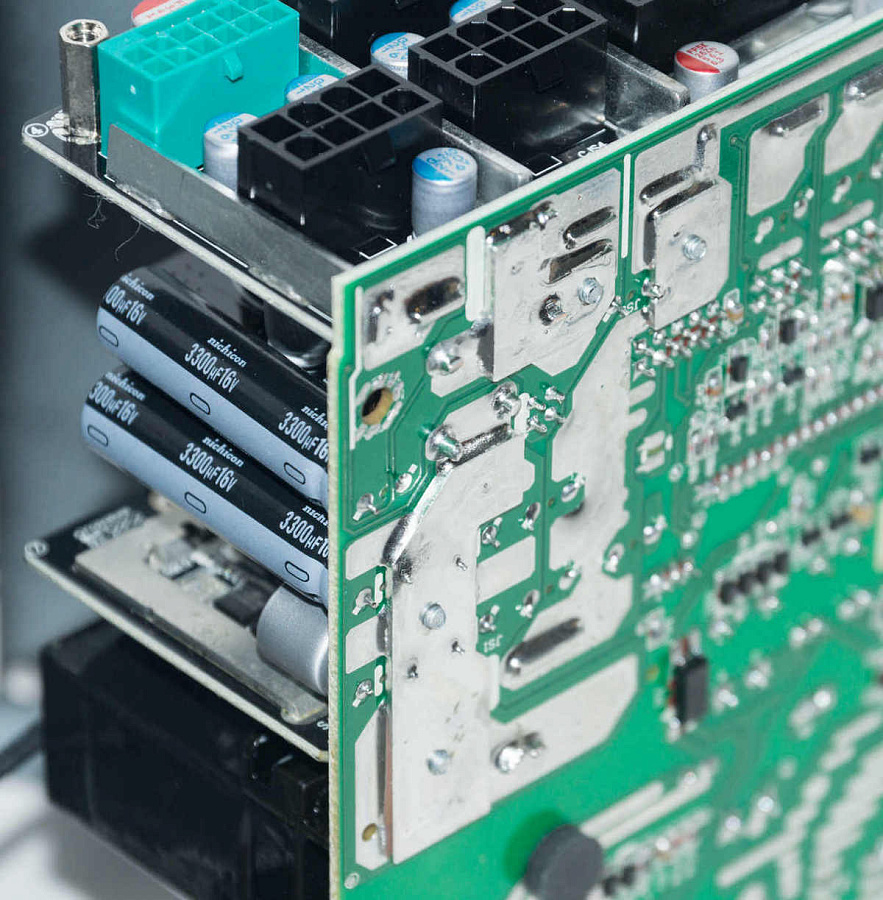

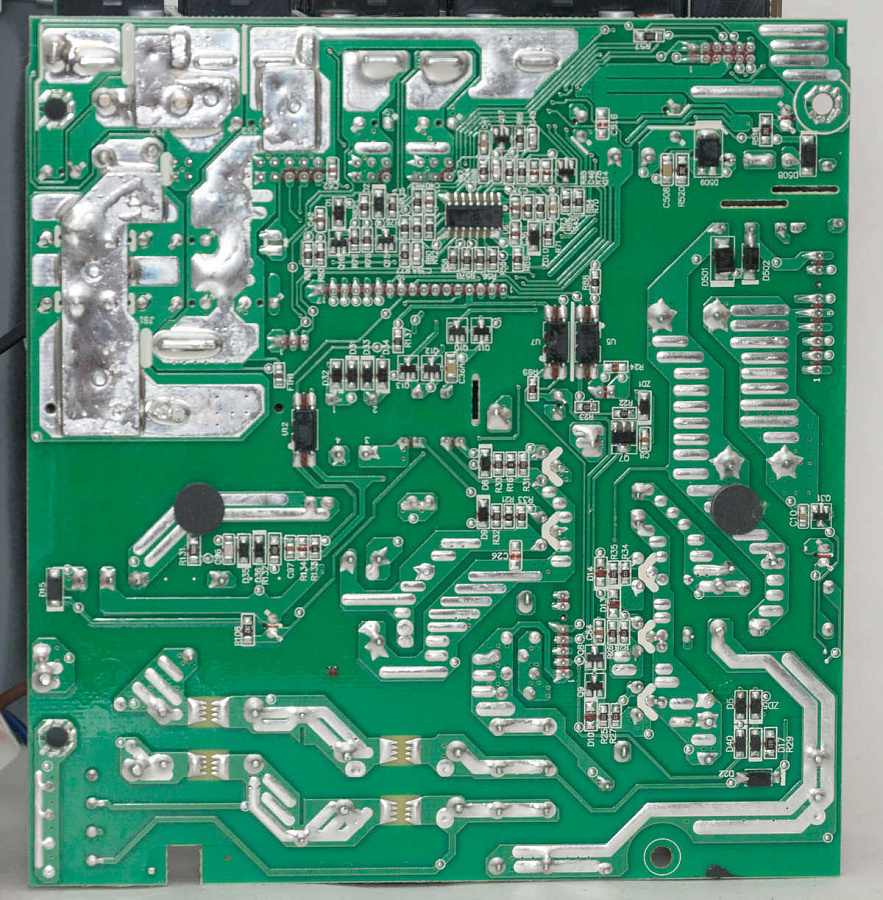

С обратной стороны платы мы видим качественный монтаж, дорожки усилены припоем, местами дополнительными шинами (на выводах линии +12В).

Тестирование

Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.

По требованиям стандарта ATX 3.0 отклонения должно укладываться в диапазон от +5% до -7%. Для линии +12 В это соответствует значениям от +11.16 до +12.6 В.

Современные блоки питания с сертификатом 80 PLUS Gold чаще всего укладываются по отклонениям на значение в 1-3 %.

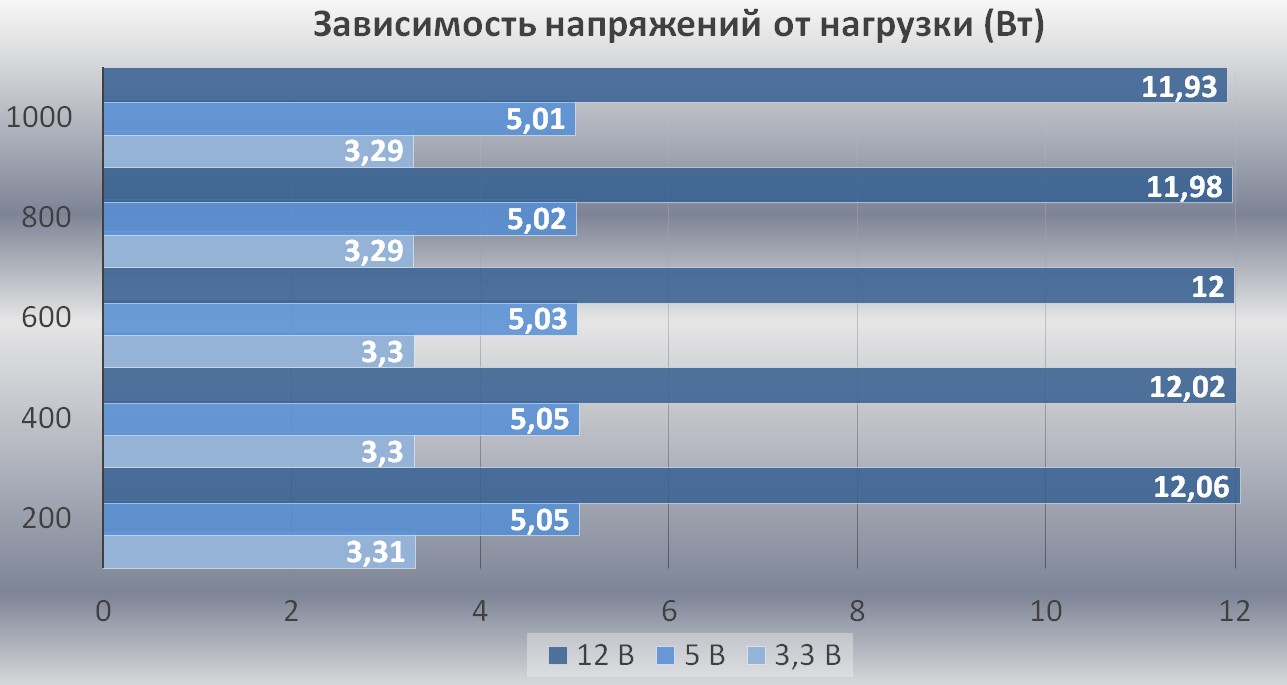

Блок питания PX1000G демонстрирует просто отличную стабилизацию – отклонения менее 1% по всем линиям.

Также блок питания успешно выдерживает нагрузку до 1300 Вт по линии +12В, напряжение при этом просело всего до 11,84 В, что все еще в рамках, предусмотренных стандартом.

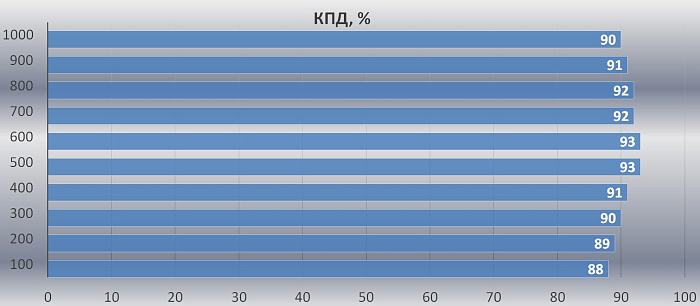

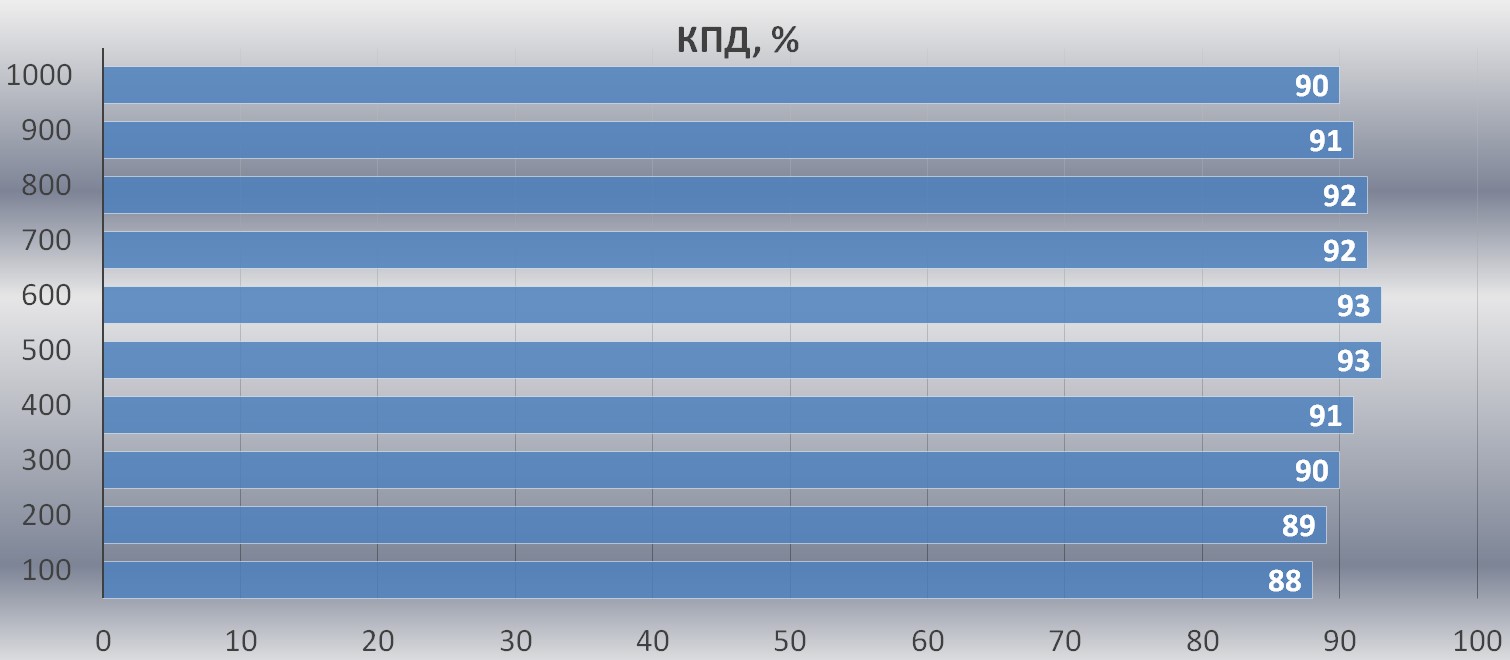

Уровень КПД блока питания с запасом вписывается в стандарт 80 PLUS Gold для сетей 230 В, максимальные 93 % демонстрируются при нагрузке 500-600 Вт.

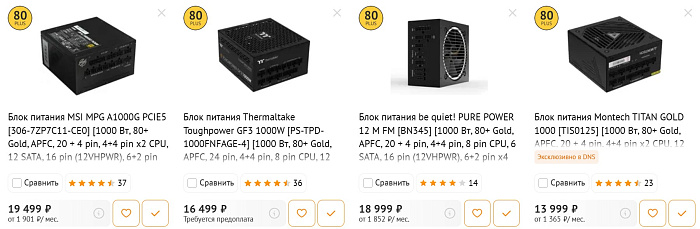

Конкуренты

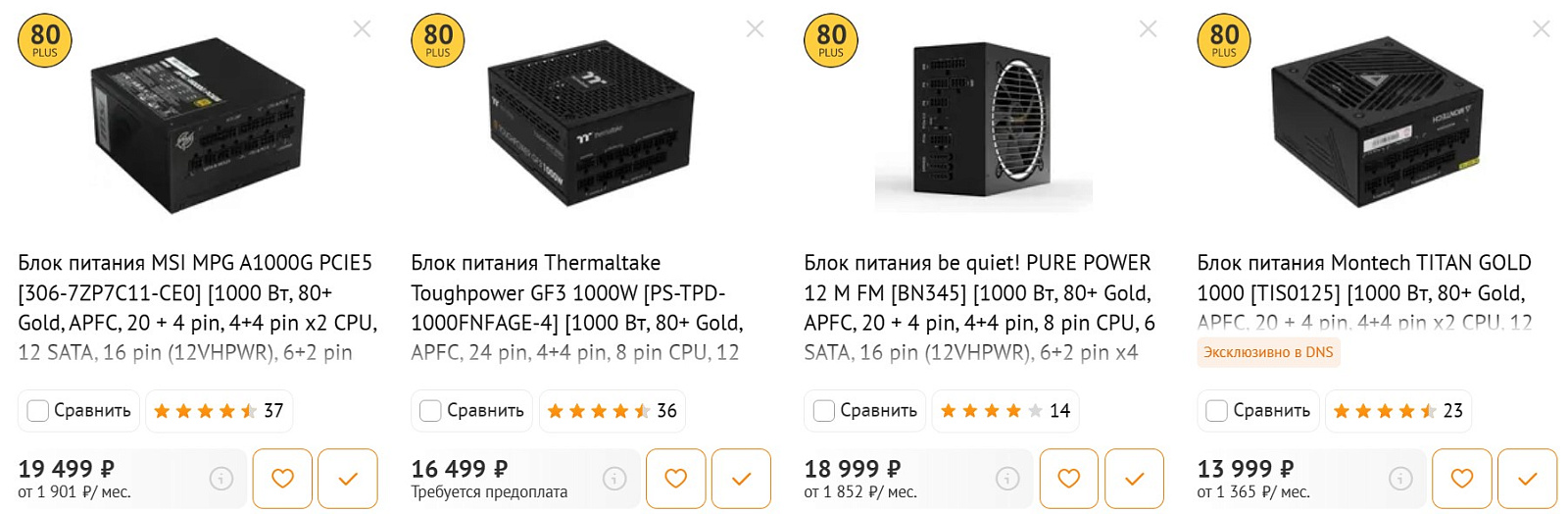

Сначала рассмотрим 1000 Вт модели на идентичной ОЕМ-платформе. Montech TITAN GOLD 1000 продается примерно на 3000 рублей дешевле, но данная компания - новичок на российском рынке, и мы не можем пока выделить его плюсы и минусы.

Прямой конкурент по цене – это Thermaltake Toughpower GF3 1000W, чуть более интересный дизайн, но и более шумный вентилятор под нагрузкой.

MSI MPG A1000G PCIE5 уже на 2-3 тысячи дороже при тех же характеристиках.

Если рассматривать варианты на других платформах, то это GIGABYTE UD1000GM PG5, продающийся по той же цене, но использующий китайские конденсаторы Lelon и Teapo и имеющий шумный вентилятор. Мы не можем его рассматривать как конкурента, даже для Montech TITAN GOLD 1000.

be quiet! PURE POWER 12 M на 1000 Вт продается также дороже на 2-3 тысячи, опять же, как и MSI MPG A1000G здесь больше переплата за бренд; качество, несомненно, на высоком уровне, но стоит учесть что все конденсаторы китайского производства, даже высоковольтный.

Заключение

Блок питания Deepcool PX1000G отлично вписывается в рынок по цене и качеству изготовления. Его можно рекомендовать к приобретению, если вас устраивает оригинальный дизайн вентиляционных перфораций. Это первый блок питания у нас на обзоре с плоским исполнением кабеля PCI-E 12+4 пин, в основном все производители используют жгут в оплетке.

Самое важное – это качественная схемотехника, обеспечивающая стабильные напряжения, и достаточно комфортный шум вентилятора на максимальной мощности.

Плюсы:

  • Отличная стабилизация напряжений;
  • Поддержка стандарта ATX 3.0 и PCI-E 5.0;
  • Кабель с разъемом 12VHPWR 600 Вт;
  • Калибр проводов 16AWG на линиях питания VGA и CPU;
  • Качественное исполнение;
  • Японские конденсаторы;
  • Относительно тихая работа системы охлаждения;
  • Длина 160 мм;
  • Гарантия 10 лет.

Особенности:

  • Плоский кабель 12VHPWR.

Может не понравится:

  • Дизайн вентиляционных отверстий.

Минусы:

  • Цена выше, чем у конкурента на идентичной платформе.
