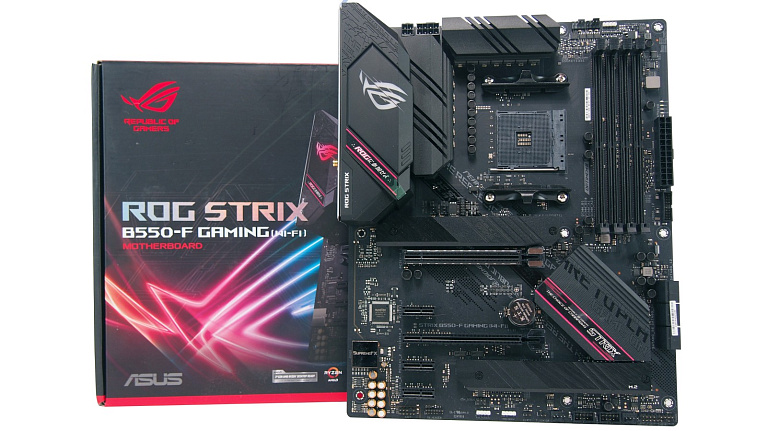

Обзор и тест материнской платы ASUS ROG Strix B550-F Gaming (Wi-Fi)

В свете выхода процессоров AMD Ryzen нового поколения все большую популярность набирают материнские платы, построенные на базе чипсета AMD B550. Это хороший повод рассказать про ASUS ROG Strix B550-F Gaming (Wi-Fi), которую удалось получить на тестирование. Данная плата очень похожа на недавно рассмотренную нами топовую ASUS ROG Strix B550-E Gaming, но имеет ряд отличительных особенностей. Главное в ROG Strix B550-F Gaming (Wi-Fi) - более демократичная цена, а также общая техническая оснащенность этой материнской платы.

• Модель - ROG Strix B550-F Gaming (Wi-Fi)
• Socket - AM4
• Чипсет- AMD B550

• Тип памяти- DDR-4
• Количество слотов памяти - 4
• Оперативная память: 4*DIMM, Max. 128 Гб, DDR4 5100(O.C) - 3466O.C.), 2133 - 3200 МГц
• Слоты расширения - PCI-E 4.0 x16, PCI-E 3.0 x16, 3*PCI-E x1, 2*PCI-E M.2
• Тип слотов M.2: М.2_1 - 2242/2260/2280/22100 (PCIe 4.0 x4 или SATA), М.2_2 - 2242/2260/2280/22110 (PCIe 3.0 x4 или SATA)
• Звук - 8-канальный (7.1) SupremeFX S1200A
• Сетевой интерфейс - 2.5 Gigabit Ethernet (Intel I225-V)
• Разъёмы на задней панели - 2*USB 2.0, 4*USB 3.1 Gen2, USB 3.2 Gen2, USB 3.2 Gen2 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
• Форм-фактор - ATX (305 мм*244 мм)

По позиционированию в линейке продуктов ASUS модель ROG Strix B550-F Gaming (Wi-Fi) является предтоповым решением. Поэтому неудивительно, что коробка этой материнской платы оформлена соответствующе. Фотография рассматриваемой модели на фронтальной грани упаковки дает четкое представление о внешнем виде ROG Strix B550-F Gaming (Wi-Fi).

Тыльная сторона упаковки отдана на откуп техническим характеристикам материнской платы. Помимо них также присутствует карта разъемов тыльной панели. Основной акцент в виде четырех слайдов сделан на ключевые особенности ROG Strix B550-F Gaming (Wi-Fi). Это беспроводной модуль Intel Wi-Fi 6 AX200, система питания процессора с 14-ю силовыми модулями, кнопка обновления BIOS FlashBack, а также 2.5-гигабитный сетевой контроллер Intel I225V.

Вместе с материнской платой ROG Strix B550-F Gaming (Wi-Fi) поставляется:

• руководство пользователя;
• набор наклеек ROG Strix;
• карточка благодарности покупателя;
• диск с драйверами и фирменными программами;
• четыре кабеля SATA 6 Гбит/с;
• кабель для подключения ленты RGB;
• антенна Wi-Fi с подставкой;
• набор стяжек для кабелей;
• винты для двух М.2 накопителей.

Материнская плата ROG Strix B550-F Gaming (Wi-Fi) выполнена в форм-факторе АТХ с габаритами 305 х 244 см. Такое исполнение позволяет разместить на плате достаточное количество слотов расширения PCI Express, а также М.2 разъемов для твердотельных накопителей. Массивные радиаторы охлаждения и пластиковая накладка для колодок тыльных разъемов формируют общий стиль ROG Strix B550-F Gaming (Wi-Fi).

С тыльной стороны печатная плата ROG Strix B550-F Gaming (Wi-Fi) также не выглядит скучной. Множество фирменных надписей, сложный рисунок и логотип ROG Strix заполняют поверхность PCB и делают материнскую плату узнаваемой среди прочих. Для крепления в корпус ПК предусмотрено девять технологических отверстий.

На тыльной панели разъемов ROG Strix B550-F Gaming (Wi-Fi) пользователь обнаружит:

• кнопку BIOS FlashBack;
• два порта USB 2.0;
• четыре порта USB 3.1 Gen 2;
• один порт USB 3.2 Gen 2 Type-A;
• один порт USB 3.2 Gen 2 Type-C;
• один HDMI;
• один DisplayPort;
• один сетевой 2.5-гигабитный LAN;
• два гнезда для антенны Wi-Fi;
• один оптический S/PDIF Out;
• пять аудиоразъемов 3.5 мм.

Нагромождение в околосокетном пространстве связано с мощной системой питания ROG Strix B550-F Gaming (Wi-Fi) и ее радиаторами охлаждения. Вносит свою лепту в столь грозный внешний вид и декоративная накладка с логотипом ROG Strix со светодиодной подсветкой.

Для питания процессора на материнской плате распаяны два коннектора: 8-пин и 4-пин. Последний к подключению не обязателен, но рекомендуется. В особенности, если на ROG Strix B550-F Gaming (Wi-Fi) устанавливается 12- или 16-ядерный процессор AMD Ryzen.

Для установки оперативной памяти на плате имеются четыре слота DIMM DDR4. Для процессоров последнего поколения AMD Ryzen 4000 производитель декларирует поддержку модулей с частотой до 5100 МГц. Без учета разгона материнская плата рассчитана на работу с памятью от 2133 до 3200 МГц. Общий объем устанавливаемой на ROG Strix B550-F Gaming (Wi-Fi) памяти может составлять 128 Гб.

Пара интересных элементов размещена около 24-пин разъема питания материнской платы. Это ряд диагностических светодиодов CPU/MEM/VGA/BOOT и колодка USB 3.2 Gen 1 для вывода пары разъемов на фронтальную панель корпуса ПК.

Для установки графических адаптеров распаяны два слота PCI-E x16 с поддержкой технологии AMD 2-Way CrossFireX. Первый слот PCI-E 4.0 x16 получает 16 линий PCI Express напрямую от процессора. Второй слот PCI-E 3.0 x16 довольствуется лишь 4-мя линиями от чипсета AMD B550. Этот же чипсет раздает линии PCIe версии 3.0 и на три слота PCI-E x1. Подводным камнем во всем этом является то, что второй слот PCI-E 3.0 x16 делит линии PCIe со слотами PCI-E 3.0 x1.

ROG Strix B550-F Gaming (Wi-Fi) получила аудиосистему SupremeFX с 7.1-канальным звучанием. Комбинация в виде аудиокодека S1220A и японских конденсаторов Nichicon обещает пользователю высокое качество звука. Защитить от помех звуковую обвязку помогает изолирующий аудиотракт.

Материнская плата ROG Strix B550-F Gaming (Wi-Fi) располагает двумя разъемами М.2 для твердотельных накопителей. Большим плюсом является то, что для обоих М.2 предусмотрены алюминиевые радиаторы охлаждения. Верхний М.2_1 разъем, находящийся сразу под процессорным гнездом, поддерживает накопители PCIe 4.0 x4 или SATA с типоразмерами 2242/2260/2280/22100.

Нижний разъем М.2_2 может принять на борт накопители PCIe 3.0 x4 или SATA с типоразмерами 2242/2260/2280/22110. Отличия в версиях линий PCIe обоих разъемов заключаются в том, что М.2_1 обслуживается процессором AMD Ryzen, в то время как М.2_2 - силами чипсета AMD B550.

Сам же чипсет AMD B550 скрывается под массивным алюминиевым радиатором с интересным и красочным оформлением. Новый набор логики рассчитан на пассивное охлаждение, поэтому надоедливого вентилятора на радиаторе чипсета у ROG Strix B550-F Gaming (Wi-Fi) нет.

Также плата ROG Strix B550-F Gaming (Wi-Fi) располагает и шестью портами SATA 6 Гбит/с. Колодки этих разъемов распаяны на правом торце материнской платы. Ограничение для этой группы портов лишь одно: если задействован разъем М.2_2, то порты SATA6G_5 и SATA6G_6 будут недоступны для использования.

Нижний левый край ROG Strix B550-F Gaming (Wi-Fi) интересен наличием колодки для подключения карты Thunderbolt, а также парой разъемов +12В RGB и +5В RGB для лент светодиодной подсветки. Еще один разъем +12В RGB находится в правом верхнем углу материнской платы.

В правом нижнем углу ROG Strix B550-F Gaming (Wi-Fi) нашла свое место пара колодок USB 2.0 и два разъема 4-пин PWM для подключения корпусных вентиляторов.

В окружении процессорного разъема АМ4 пользователь обнаружит еще четыре 4-пин PWM разъема для вентиляторов и помп жидкостного охлаждения. Итого, не прибегая к переходникам, к ROG Strix B550-F Gaming (Wi-Fi) можно подключить до шести элементов охлаждения.



Система питания процессора на ROG Strix B550-F Gaming (Wi-Fi) насчитывает 6 фаз, образованных из 14-ти (4х3+2) силовых модулей. Здесь используются сборки SiC639 50А от компании Vishay Siliconix.

Управление системой питания CPU возложено на цифровой ШИМ-контроллер Digi+ ASP1106JGQW.

За охлаждение цепей питания материнской платы отвечают два массивных алюминиевых радиатора, которые контактируют с элементами через термопрокладки.

На материнской плате ROG Strix B550-F Gaming (Wi-Fi) используется BIOS в стиле Republic of Gamers. Тот набор настроек и опций, что есть в интерфейсе, предоставляет все возможности для разгона и мониторинга системы. По традиции оболочка BIOS имеет функцию переключения между простым (EZ Mode) и продвинутым интерфейсом (Advanced Mode).

На скриншотах ниже продемонстрированы основные и самые важные настройки BIOS версии 1004 материнской платы ROG Strix B550-F Gaming (Wi-Fi).

Процессор	AMD Ryzen 7 3700X (8-ядер)
Видеокарта	MSI GeForce GTX 1080 Ti
Система охлаждения	Noctua NH-U12S Chromax.black
Термоинтерфейс	Arctic MX-2
Оперативная память	Corsair Vengeance RGB Pro DDR4-3600 8Gb*2
Накопитель	M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания	Corsair RM850x мощностью 850 Вт
Корпус	Corsair 540 Air
Монитор	ASUS PB298Q, 29", 2560x1080, IPS
Операционная система	Windows 10 Pro 64-bit 1909
Драйвера	GeForce 446.14

Для тестирования материнской платы ROG Strix B550-F Gaming (Wi-Fi) мы использовали 8-ядерный процессор AMD Ryzen 7 3700X. На плату была установлена прошивка BIOS версии 1004, являющаяся самой свежей на момент теста. Место оперативной памяти заняла пара модулей Corsair Vengeance RGB Pro DDR4-3600 объемом 8 Гб.

Тестирование материнской платы начинаем с настройками BIOS по умолчанию. Задача для процессора сложная, в Cinebench R20 задействованы все ядра Ryzen 7 3700X. Процессор прогревается до 65.8 градусов Цельсия, потребляя до 88 Вт энергии. При этом частота всех восьми ядер CPU уверенно держится на уровне 3900 МГц.

Усложняем задачу для ROG Strix B550-F Gaming (Wi-Fi) и нагружаем систему стресс-тестом Prime95 в режиме Small FTTs. Энергопотребление в этом случае практически не меняется, а максимальная температура CPU составляет 65.9 градусов Цельсия. При этом частота ядер процессора опускается уже до 3600 МГц.

Следующий этап тестирования ROG Strix B550-F Gaming (Wi-Fi) - работа материнской платы с активированной технологией PBO для процессора. Включаем соответствующий пункт в меню BIOS платы и возвращаемся к 3D рендерингу в Cinebench R20. В режиме автоматического разгона процессор уже потребляет до 128 Вт, прогреваясь до 81.4 градуса Цельсия. Частота каждого ядра Ryzen 7 3700X с использованием технологии PBO возросла до 4100 МГц.

Стресс тест Prime95 "позволяет" процессору Ryzen 7 3700X, работающему с автоматическим разгоном, прогреться до 88.5 градусов Цельсия. Энергопотребление при такой нагрузке уже составляет внушительные 143 Вт. Частота всех ядер CPU с использованием PBO держится на уровне 4000 МГц.

Ручной разгон процессора является третьим этапом тестирования ROG Strix B550-F Gaming (Wi-Fi). Наш тестовый экземпляр Ryzen 7 3700X способен работать на частоте 4250 МГц. Материнская плата потянула такой разгон без проблем. Энергопотребление процессора при нагрузке Cinebench R20 составило 103 Вт, а температура Ryzen 7 3700X - 73.3 градуса Цельсия.

В стресс-тесте Prime95 процессор прогрелся до 91 градуса Цельсия, потребляя при этом до 144 Вт энергии.

То, в каком режиме на материнской плате ROG Strix B550-F Gaming (Wi-Fi) работал процессор, никак не отразилось на производительности оперативной памяти. Функционируя на частоте 3600 МГц с таймингами 16-16-16-36-1Т, подсистема ОЗУ показывала близкие друг к другу результаты во всех трех случаях.

Для того, чтобы понять, имеет ли смысл автоматический или ручной разгон процессора, мы оценили производительность системы с материнской платой ROG Strix B550-F Gaming (Wi-Fi) в трех следующих случаях:

• Ryzen 7 3700X в режиме PBO Auto, память на частоте 3600 МГц;
• Ryzen 7 3700X в режиме PBO Enabled, память на частоте 3600 МГц;
• Ryzen 7 3700X в ручном разгоне до 4.25 ГГц, память на частоте 3600 МГц.

В части синтетических тестов и бенчмарков ручной и автоматический разгон CPU позволил зарегистрировать лучшую производительность системы.

В играх эффект от разгона Ryzen 7 3700X проявился, хоть и не совсем явно. Причина незначительного роста FPS в пусть еще актуальной, но уже морально устаревшей GTX 1080 Ti.

Интереснее всего было посмотреть на то, как разгон повлиял на энергопотребление и нагрев центрального процессора. Рост этих значений оказался внушительным, чего нельзя сказать о температуре VRM материнской платы ROG Strix B550-F Gaming (Wi-Fi). После разгона цепи питания стали нагреваться больше обычного всего на 5-6 градусов Цельсия. Если же говорить про абсолютную температуру VRM платы ROG Strix B550-F Gaming (Wi-Fi), то она оставалась комфортной и безопасной для ежедневной эксплуатации.

ASUS ROG Strix B550-F Gaming (Wi-Fi) - материнская плата, которая по функциональным возможностям и техническому оснащению претендует на то, чтобы быть топовой. Вместе с новым чипсетом AMD B550 пользователь получает нативную поддержку протокола PCI Express 4.0 для видеокарты и одного накопителя М.2. Разъемы USB различного формата, коннекторы для подключения лент подсветки RGB, а также 4-пин PWM - всего этого у ROG Strix B550-F Gaming (Wi-Fi) в достатке. Солидно у материнской платы представлена и поддержка сети: 2.5-гигабитный контроллер для проводного подключения и беспроводной модуль Wi-Fi 6 AX200. Система питания сделана с расчетом на производительные 12- и 16-ядерные процессоры. Все отлично у ROG Strix B550-F Gaming (Wi-Fi) и с охлаждением элементов. Массивные радиаторы на VRM и чипсете, а также алюминиевые пластины для обоих М.2 накопителей. С таким функционалом и цена в 17500 рублей за игровую плату семейства ROG Strix не кажется чрезмерно высокой.

Плюсы:

• мощная система питания процессора с 14-ю силовыми модулями;
• поддержка высокочастотной памяти DDR4 с частотой до 5100 МГц;
• радиаторы охлаждения для VRM, чипсета и обоих накопителей М.2;
• PCIe 4.0 для первого слота х16 и верхнего разъема М.2;
• беспроводной контроллер Wi-Fi 6 AX200;
• 2.5-гигабитный проводной сетевой контроллер Intel I225V;
• множество современных портов USB 3.2 Gen 1 и USB 3.2 Gen 2;
• кнопка BIOS FlashBack для обновления прошивки без работоспособности системы.

Минусы:

• порты SATA6G_5 и SATA6G_6 блокируются при использовании М.2_2 разъема;
• нижний слот расширения PCI-E 3.0 x16 делит линии PCIe со слотами PCI-E 3.0 x1.
