Сводный обзор и тест систем жидкостного охлаждения: Jonsbo HXW-360 ARGB White, Jonsbo TF-360 ARGB и Jonsbo Shadow TW4-360 ARGB Ver 2.0

Три интересные AIO-системы охлаждения от Jonsbo с разными дизайнерскими решениями в части ARGB-подсветки в одном тесте.
Сводный обзор и тест систем жидкостного охлаждения: Jonsbo HXW-360 ARGB White, Jonsbo TF-360 ARGB и Jonsbo Shadow TW4-360 ARGB Ver 2.0

Под торговой маркой Jonsbo выпускается широкий модельный ряд систем охлаждения для ПК, в том числе жидкостные класса "всё в одном" (AIO). Причём производитель креативно подходит к их дизайну и активно использует стильные декоративные модули водоблоков с необычными элементами подсветки, а также применяет вентиляторы с ARGB-подсветкой, и в некоторых моделях — подсвечиваемые трубки. В рамках одного обзора мы решили протестировать сразу три разных AIO-системы охлаждения этого бренда: Jonsbo HXW-360 ARGB White из высокопроизводительной серии HXW, а также две модели из серии Shadow: Jonsbo TF360 ARGB и Jonsbo Shadow TW4-360 ARGB Ver 2.0.

Спецификация

Модель

Jonsbo HXW-360 ARGB White

Jonsbo TF360 ARGB

Jonsbo Shadow TW4-360 ARGB Ver 2.0

Цвет

Белый

Чёрный

Чёрный

Тип

Необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO)

Необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO)

Необслуживаемая система жидкостного охлаждения типа "всё в одном" (AIO)

Совместимость с процессорными разъёмами AMD

AM4

AM4, TR4

AM5, AM4, AM3, FM2+, FM1, AM2+, AM2

Совместимость с процессорными разъёмами Intel

LGA 1700, 1200, 2066, 2011-V3, 2011, 1156, 1155, 1151, 1150

LGA 1700, 1200, 2066, 2011-V3, 2011, 1156, 1155, 1151, 1150

LGA 1700, 1200, 2066, 2011-V3, 2011, 1156, 1155, 1151, 1150, 775

Радиатор:

12 каналов

12 каналов

14 каналов

Размеры (Д x Ш x В)

397 x 120 x 27 мм

397 x 120 x 27 мм

394 x 119,2 x 27,5 мм

Материал

Алюминий

Алюминий

Алюминий

Вентиляторы:
Количество и размер

3 шт., 120 х 120 х 32 мм

3 шт., 120 х 120 х 25 мм

3 шт., 120 х 120 х 25 мм

Скорость вращения крыльчатки

PWM, 900-1800 ± 10% RPM

PWM, 700-1800 ± 10% RPM

PWM, 800-1800 ± 10% RPM

Тип подшипника

Гидродинамический

Гидродинамический

Гидродинамический

Воздушный поток

40,1-85,4 CFM

32,47-83,04 CFM

30,5-71 CFM

Уровень шума

<35,1 дБ(А)

<35,7 дБ(А)

<35,7 дБ(А)

Коннектор

4-pin PWM (2510-4PIN)

4-pin PWM (2510-4PIN)

4-pin PWM (2510-4PIN)

Время наработки на отказ

40000 часов

40000 часов

40000 часов

Водоблок:

Размеры

82,4 x 68,3 x 59,7 мм

87 x 75 x 66 мм

80,3 x 67 x 46 мм

Материал основания

Медь

Медь

Медь

Скорость помпы

2500 ± 10% RPM

5200 ± 10% RPM

2500 ± 10% RPM

Уровень шума

<30 дБ(А)

<30 дБ(А)

<30 дБ(А)

Питание

12 В, 3,6 Вт

12 В, 1,44 Вт

12 В, 3,6 Вт

Упаковка и комплектация

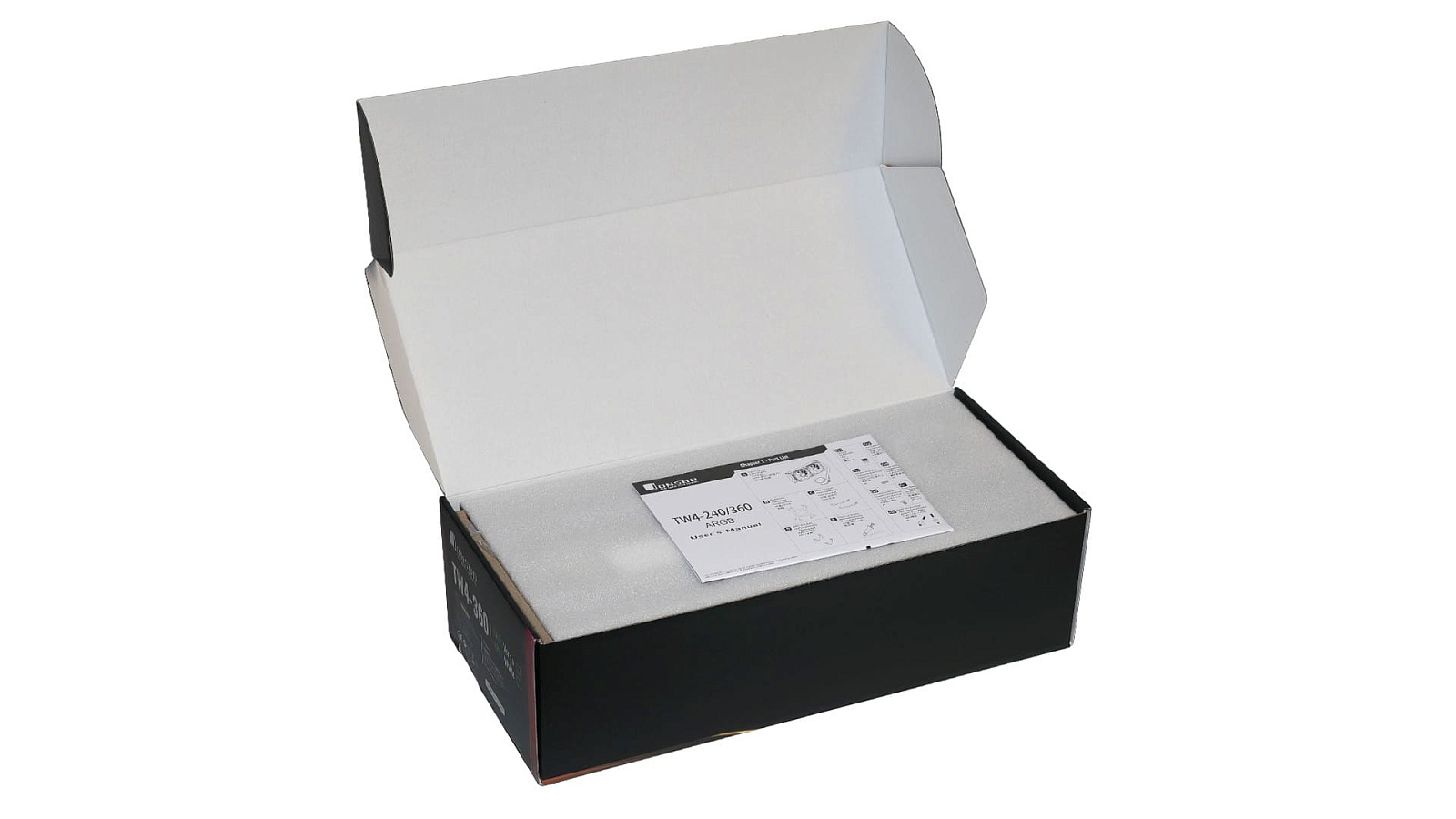

Все три системы охлаждения продаются в похожих по виду коробках. У СЖО HXW-360 и TW4-360 они одинаковых размеров: 463 мм x 213 мм x 134 мм, а у TF360 чуть поменьше: 448 мм x 220 мм x 138 мм. Оформление выдержано в едином стиле. Все три запаяны в прозрачную полиэтиленовую плёнку.

Примечание - здесь и далее все группы по три изображения будут идти в следующем порядке слева направо: Jonsbo HXW-360 ARGB White, Jonsbo TF-360 ARGB и Jonsbo Shadow TW4-360 ARGB Ver 2.0, если иное не оговорено по тексту.

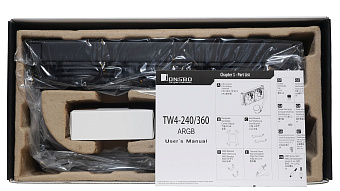

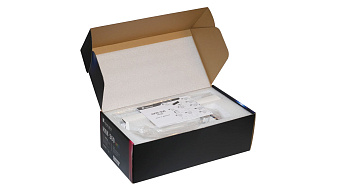

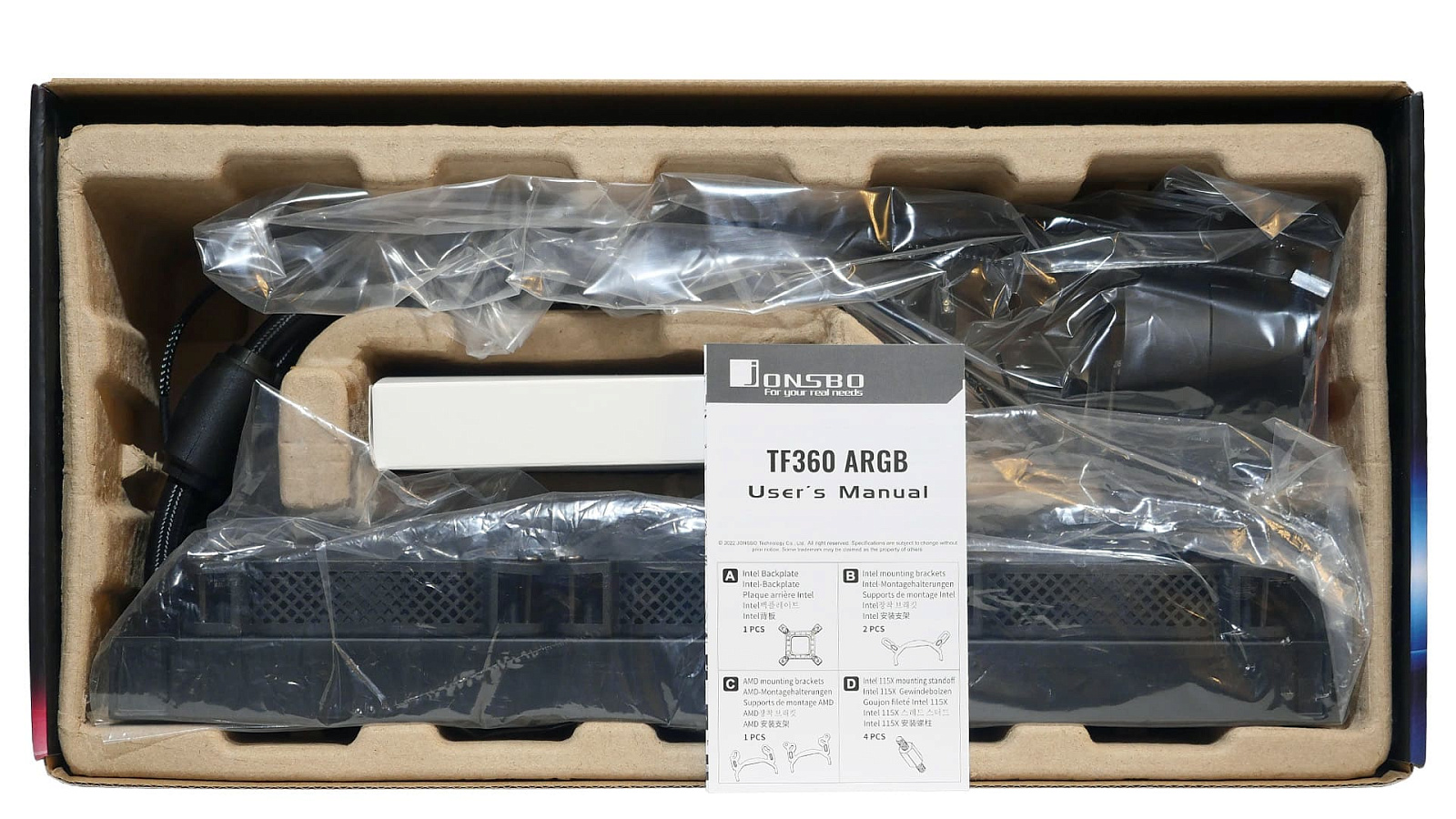

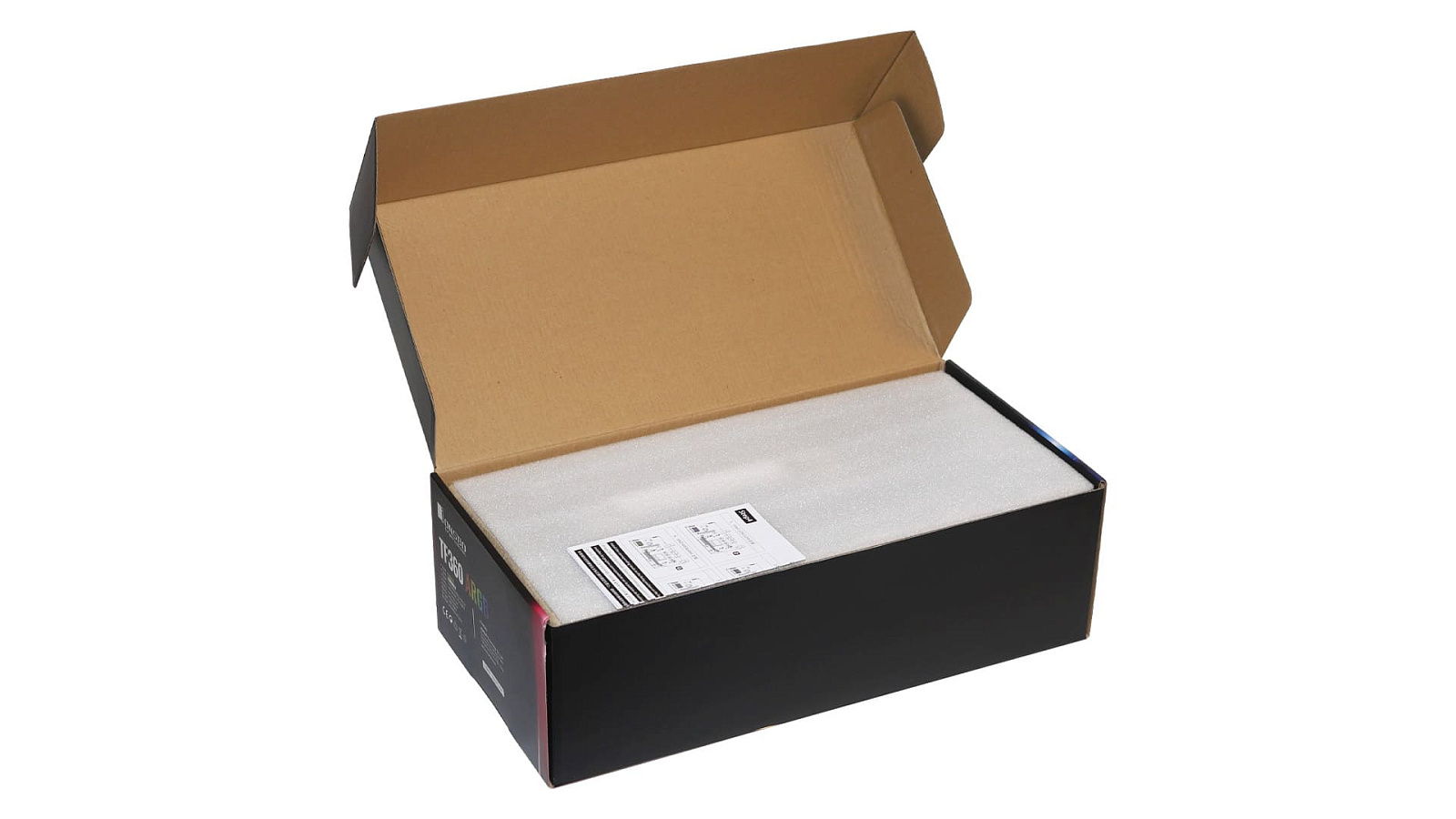

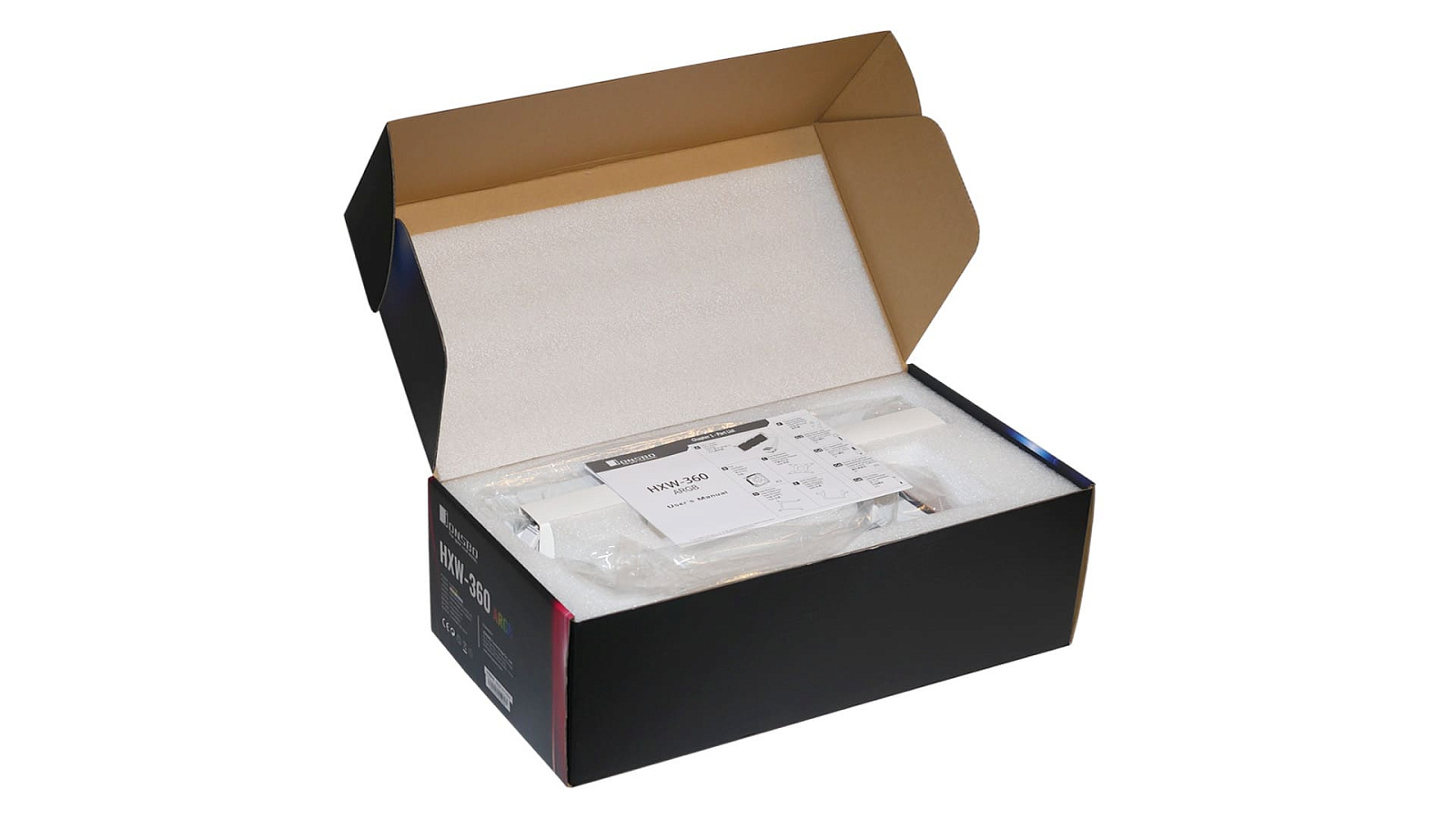

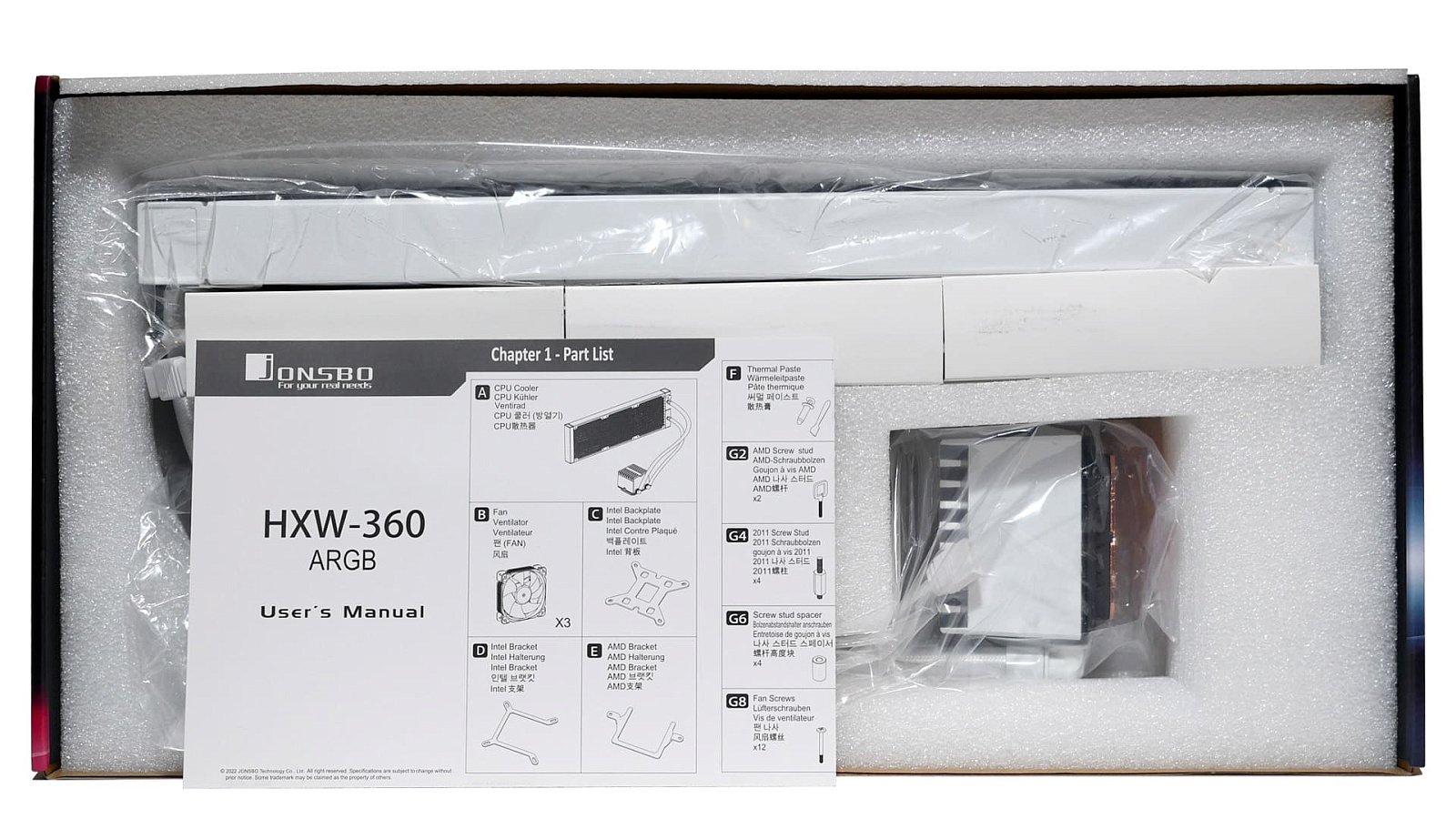

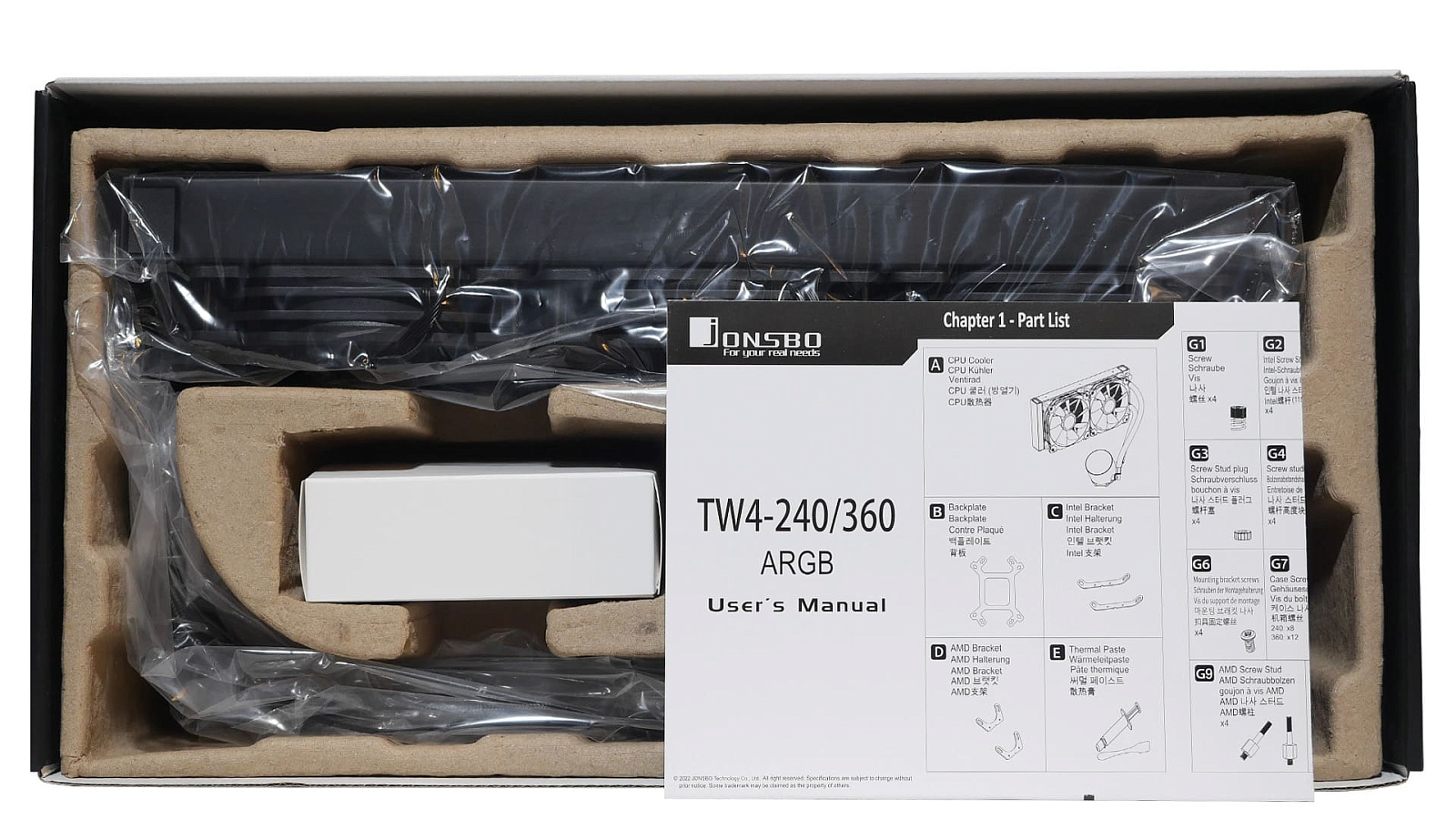

Внутри коробки HXW-360 используется ложе из вспененного материала, а у TF360 и TW4-360 компоненты разложены в отсеки картонного вкладыша и накрыты листом вспененного полиэтилена. Радиаторы и водоблоки с трубками дополнительно закрыты полиэтиленовыми пакетами.

Оба варианта при адекватной транспортировке обеспечивают нормальную жёсткость упаковки, чтобы её содержимое без повреждений доехало до покупателя.

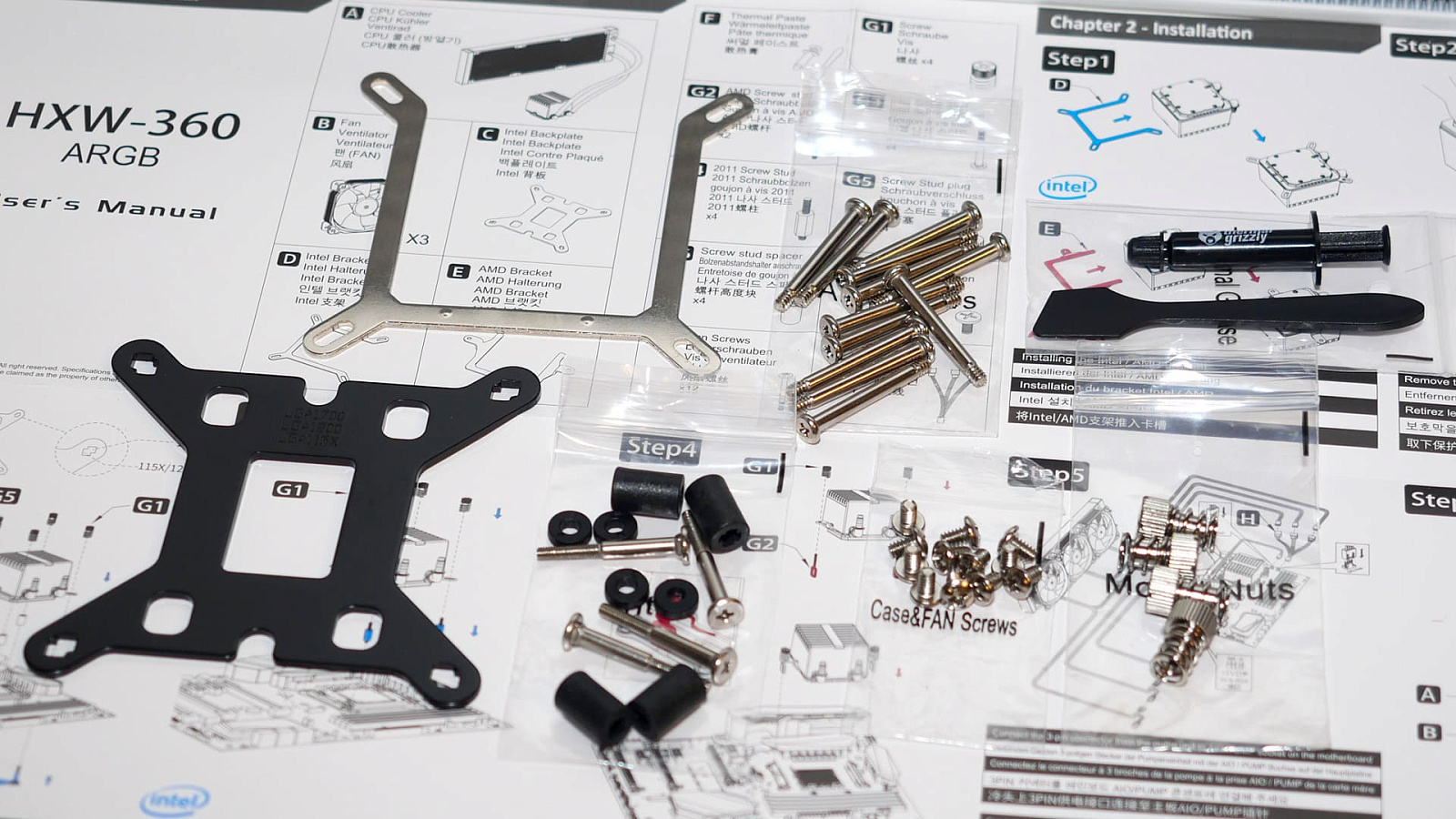

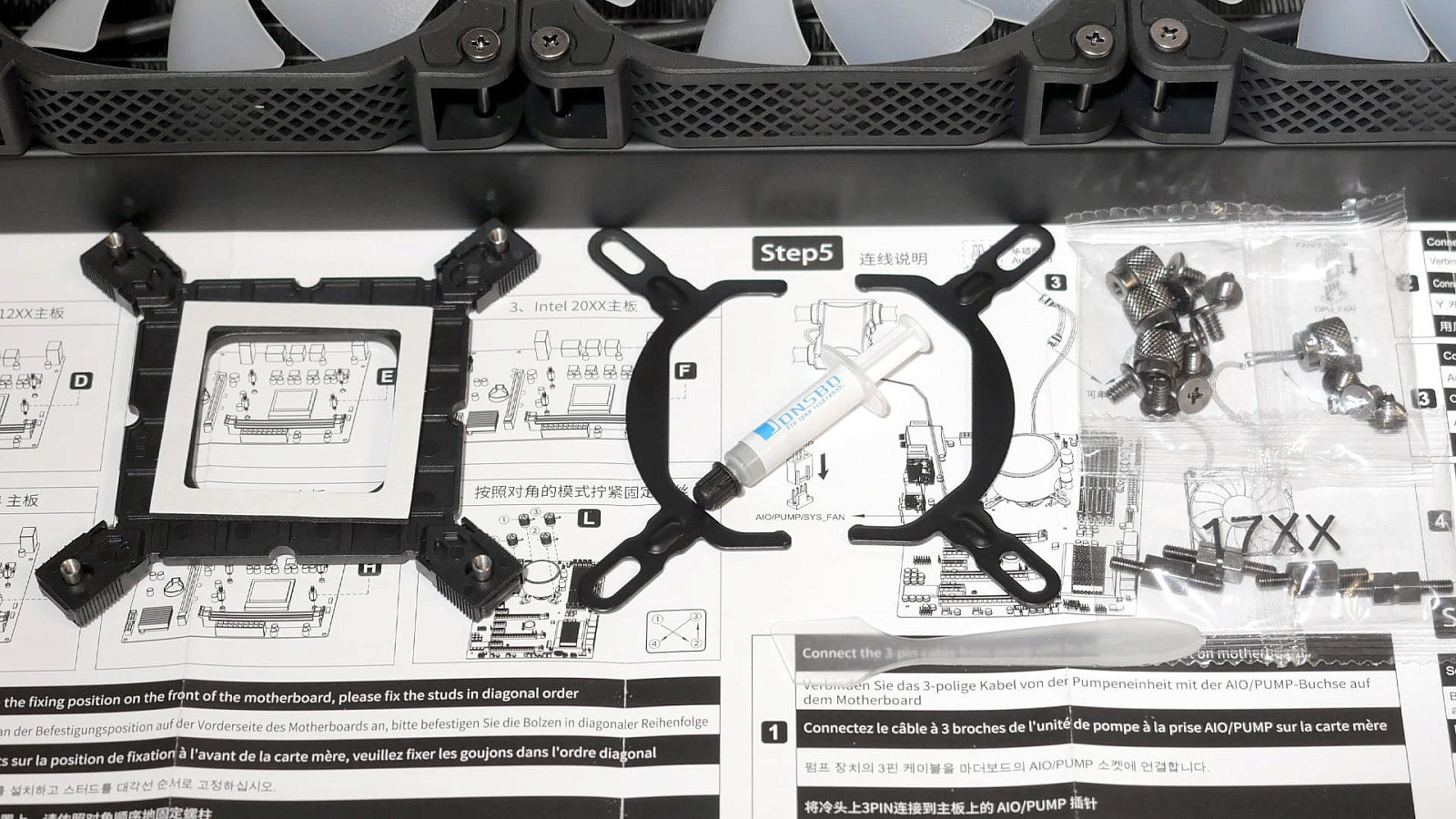

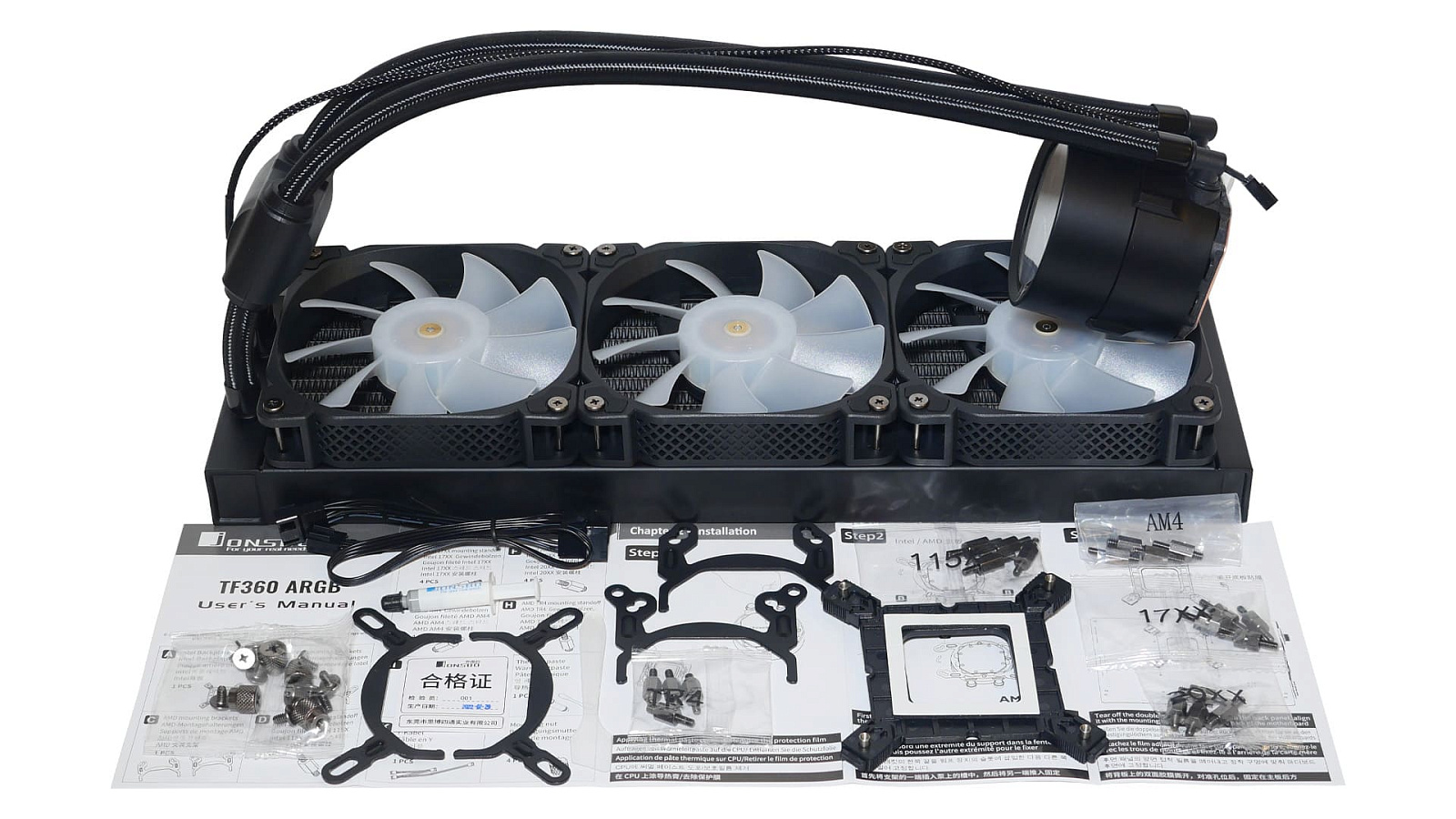

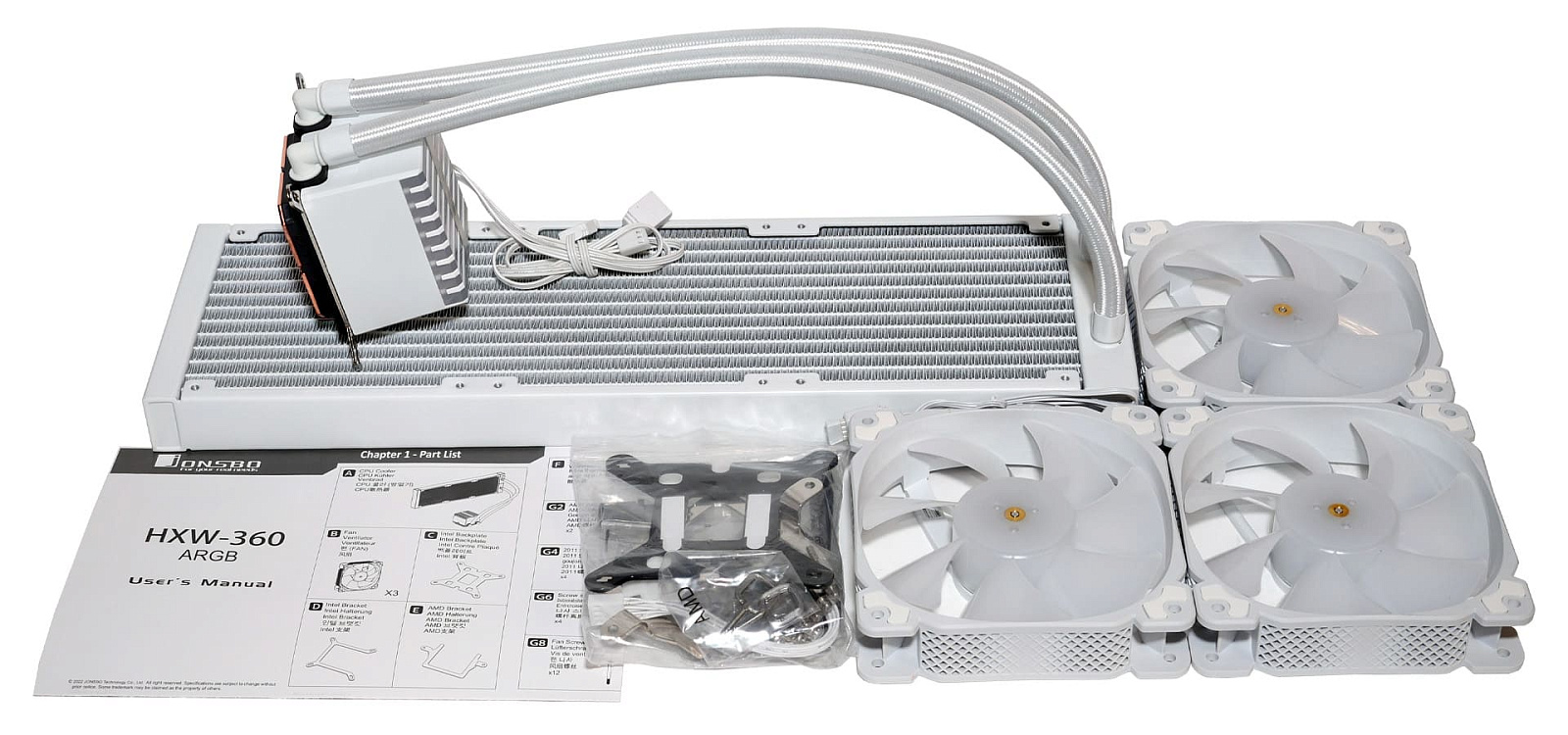

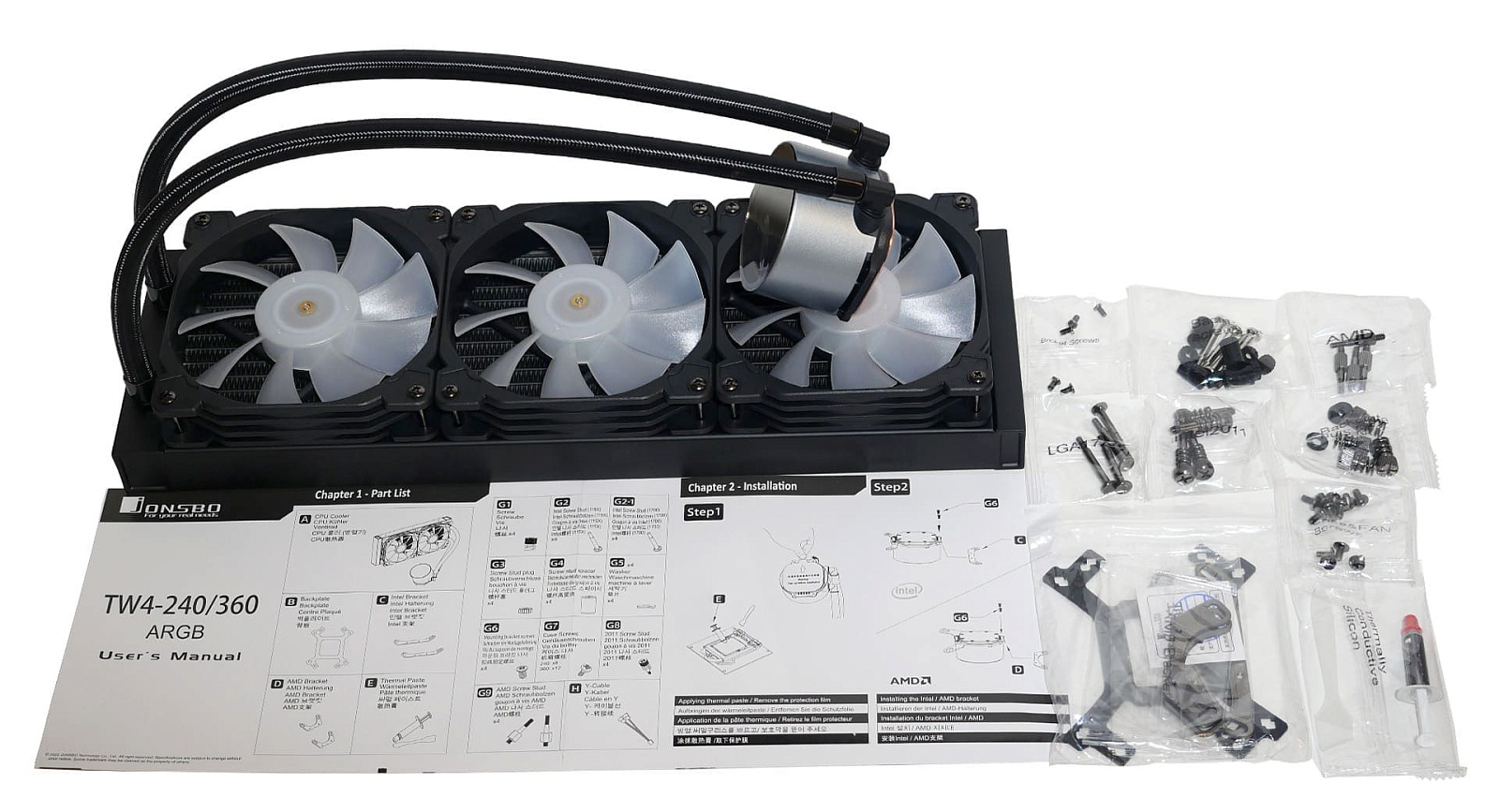

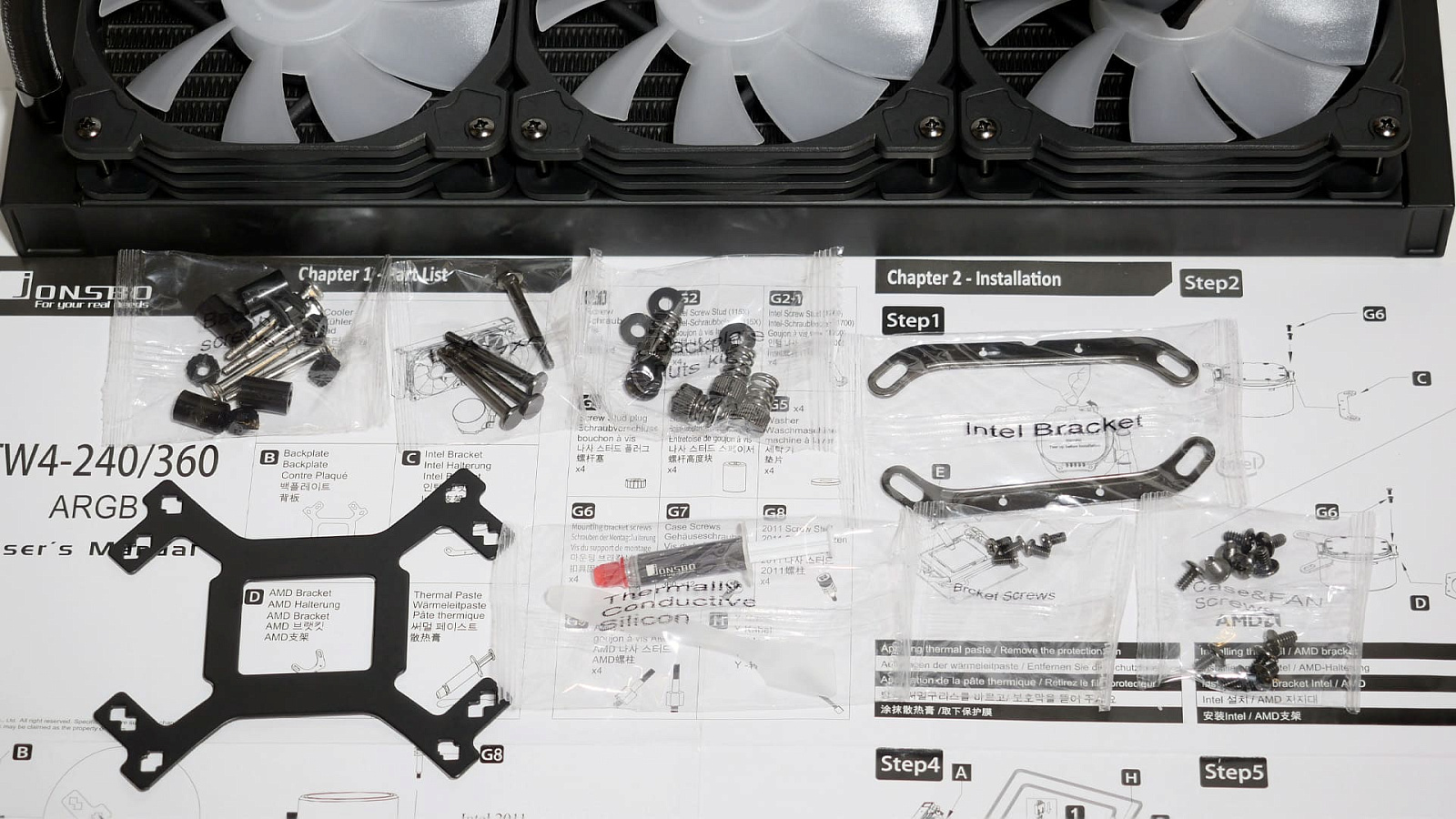

Комплектация всех трёх систем охлаждения от Jonsbo похожа и содержит следующие компоненты:

  • Набор металлических направляющих для водоблока, совместимые с совместимыми сокетами процессоров AMD и Intel;
  • Универсальный бэкплейт для сокетов Intel;
  • Шприц с термоинтерфейсом и лопаткой для разравнивания;
  • Длинные винты крепления вентиляторов к радиатору;
  • Короткие винты для крепления радиатора в корпусе ПК;
  • Разветвитель 4-pin PWM для синхронного подключения вентиляторов;
  • Лист с инструкцией по установке (русского языка нет);
  • Три 120 мм вентилятора.

С HXW-360 и TW4-360 идут металлические бэкплейты, с TF360 — пластиковый. У моделей HXW-360 вентиляторы потребуется прикрутить самостоятельно, на TF360 и TW4-360 они уже прикручены к радиатору с завода. У TW4-360 вентиляторы с завода соединены разветвителем для синхронного подключения к 4-pin разъёму, у HXW-360 и TF360 они вложены отдельно.

Внешний вид и особенности конструкции

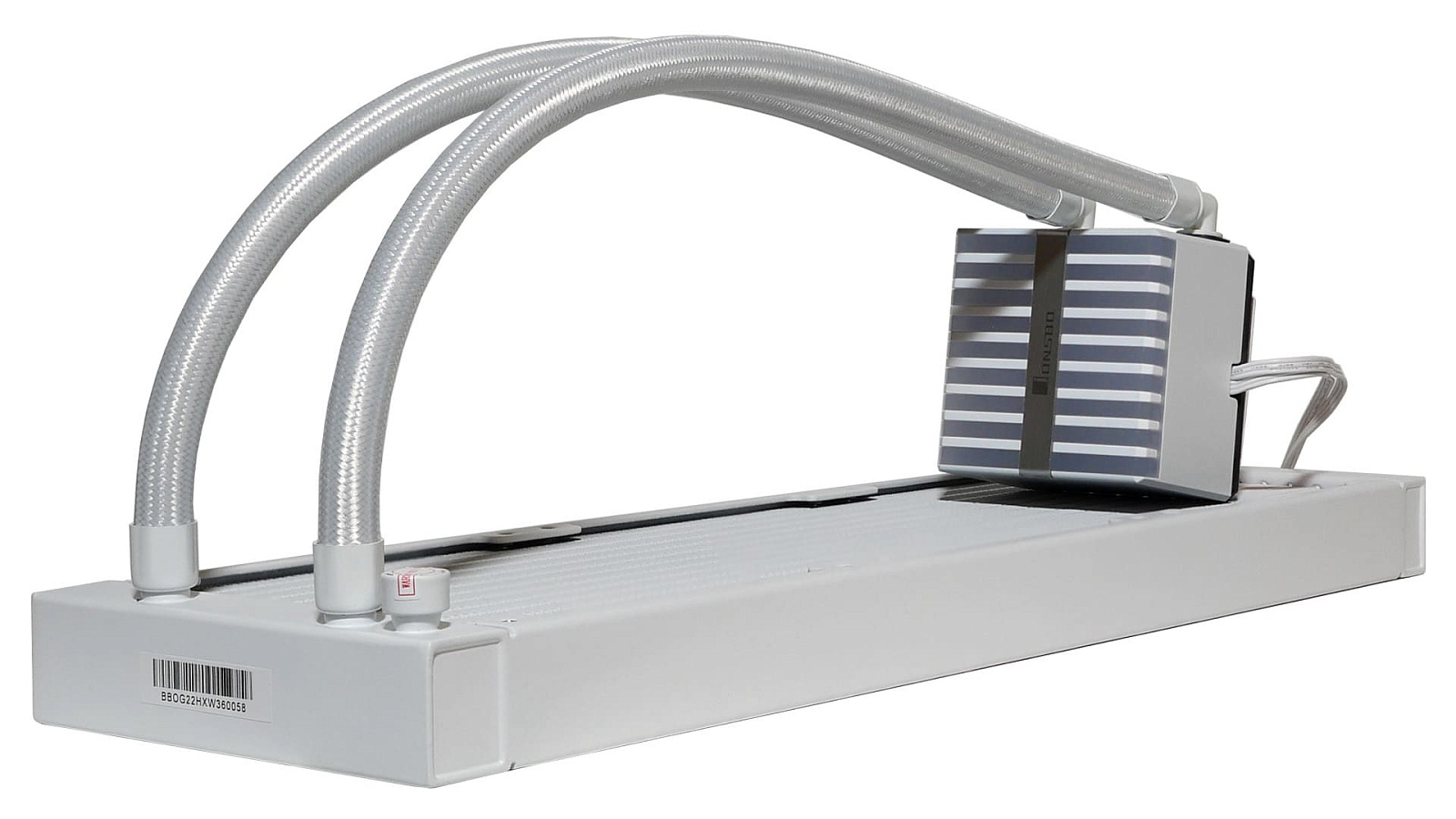

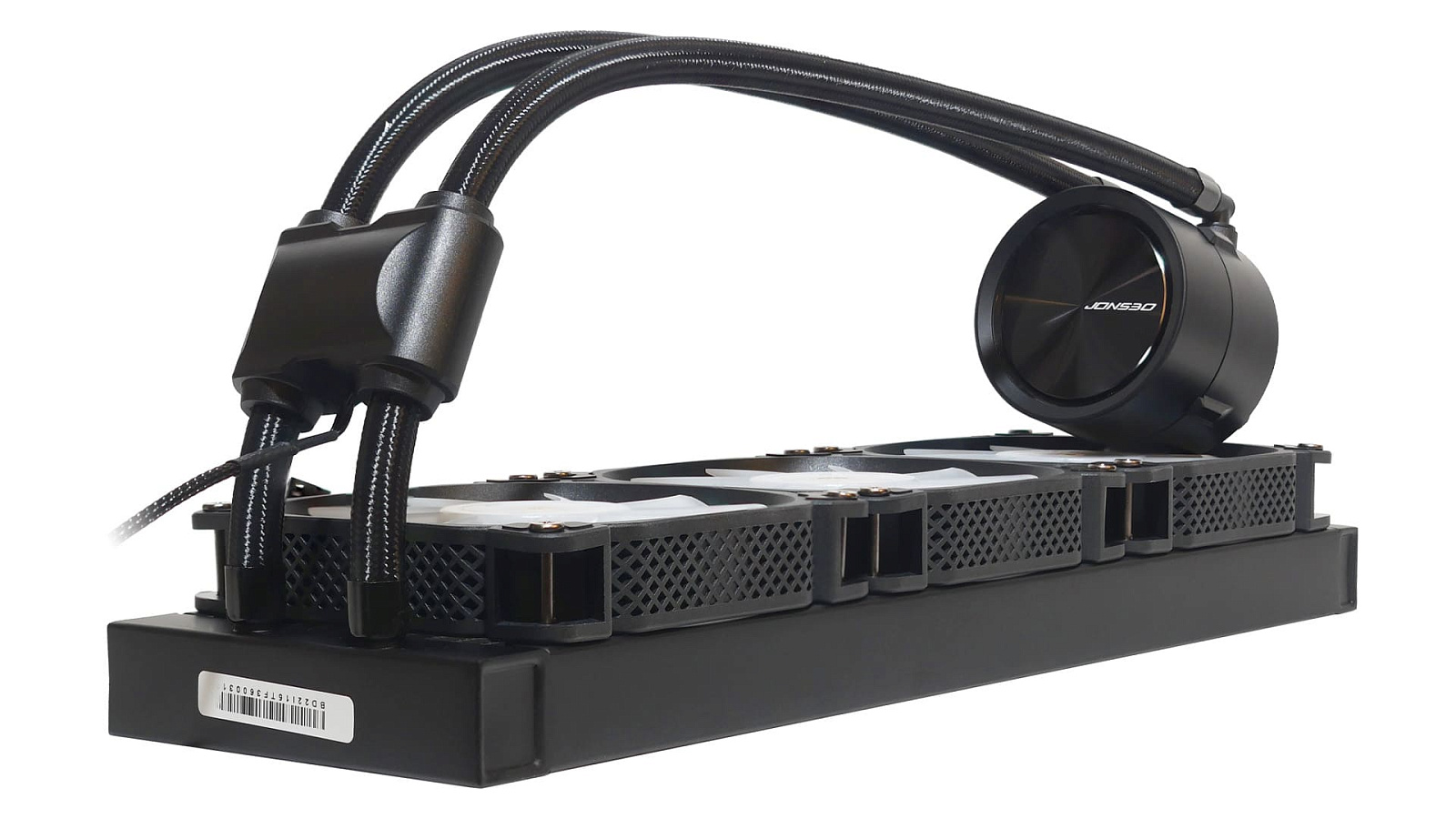

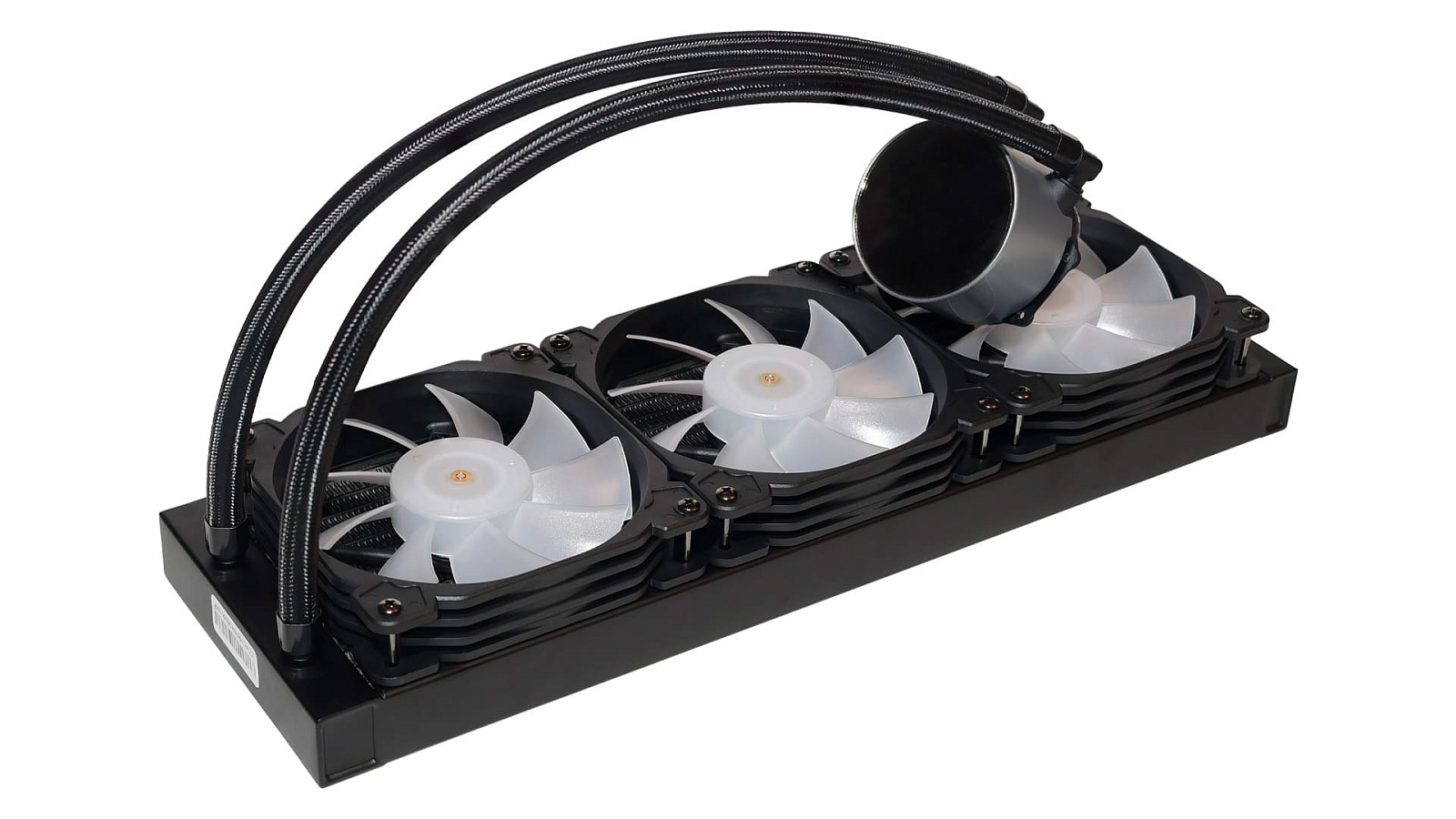

Компоновка жидкостного контура HXW-360 и TW4-360 одинаковая: насос размещён в водоблоке, который соединён гибкими резиновыми шлангами с радиатором. У TF360 схема немного отличается и насос вынесен в отдельный пластиковый корпус и закреплен на шлангах ближе к радиатору.

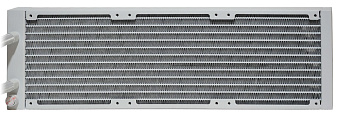

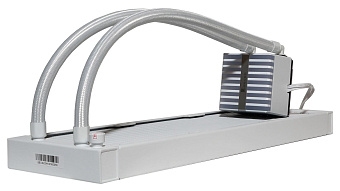

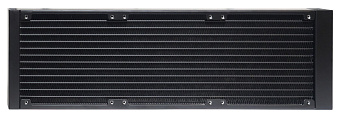

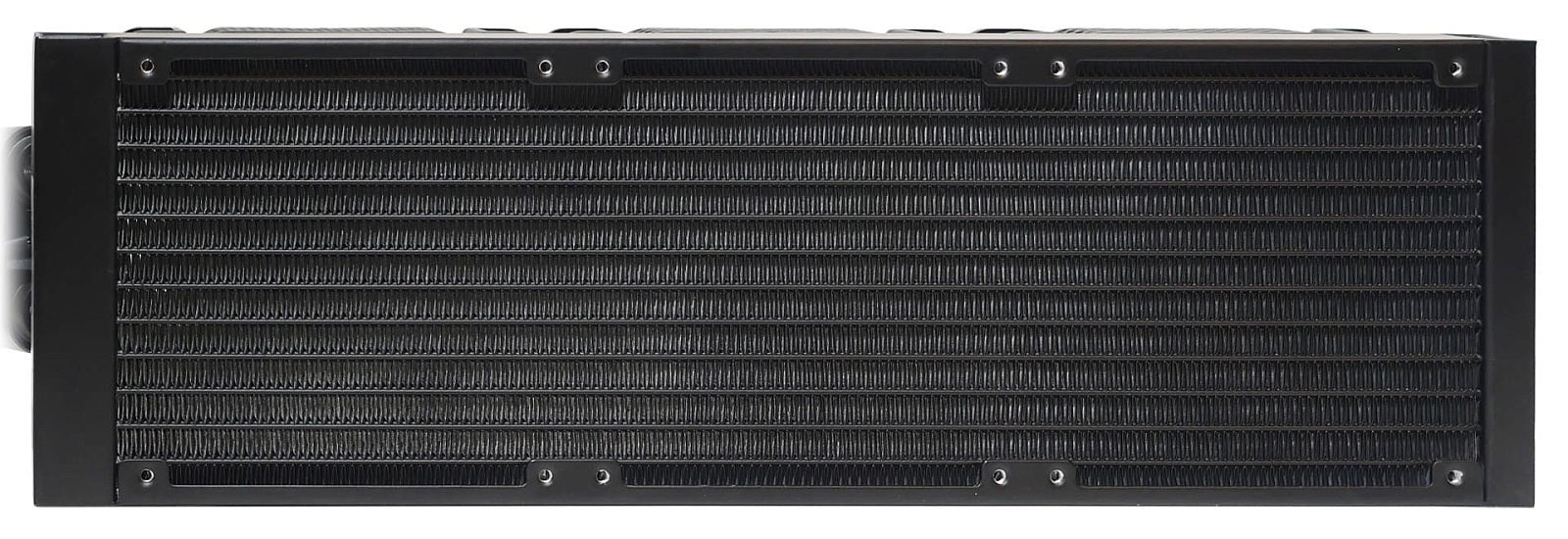

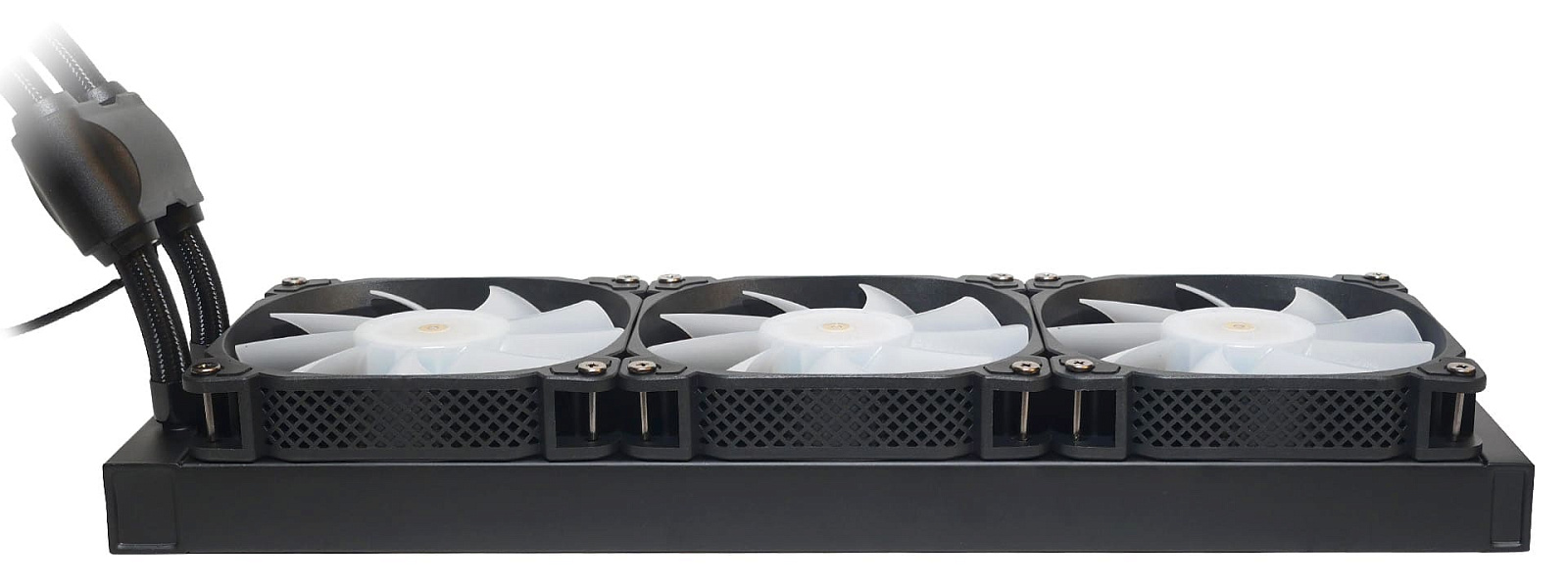

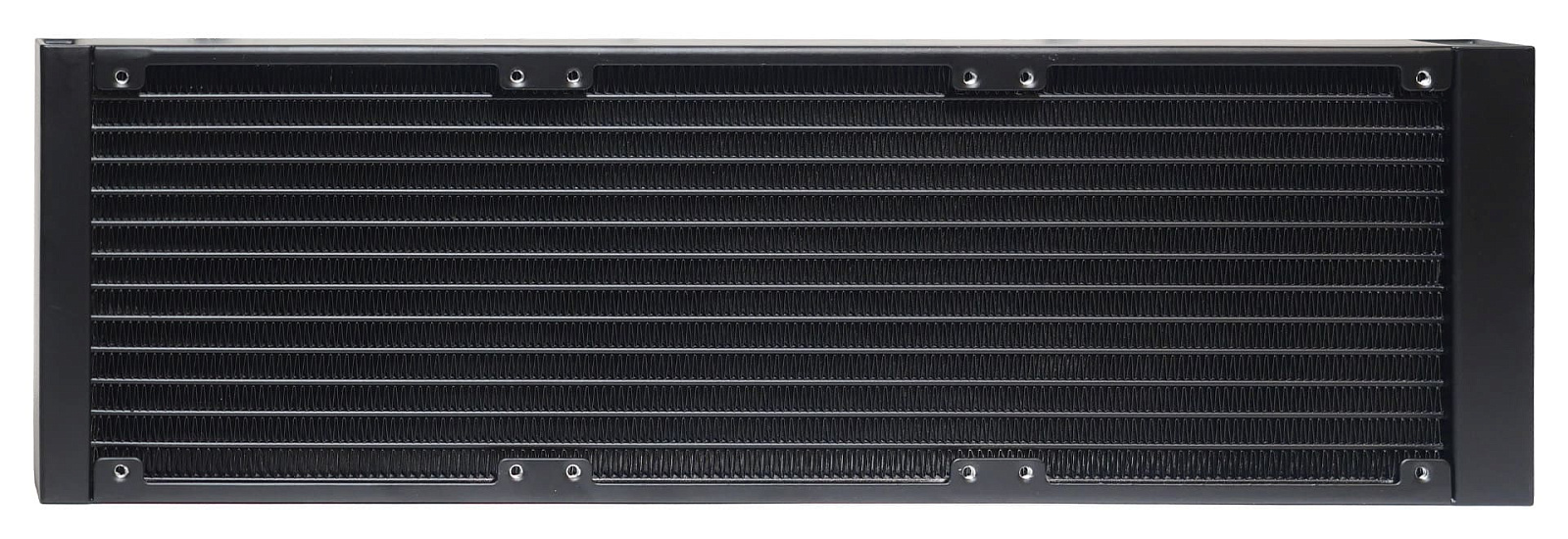

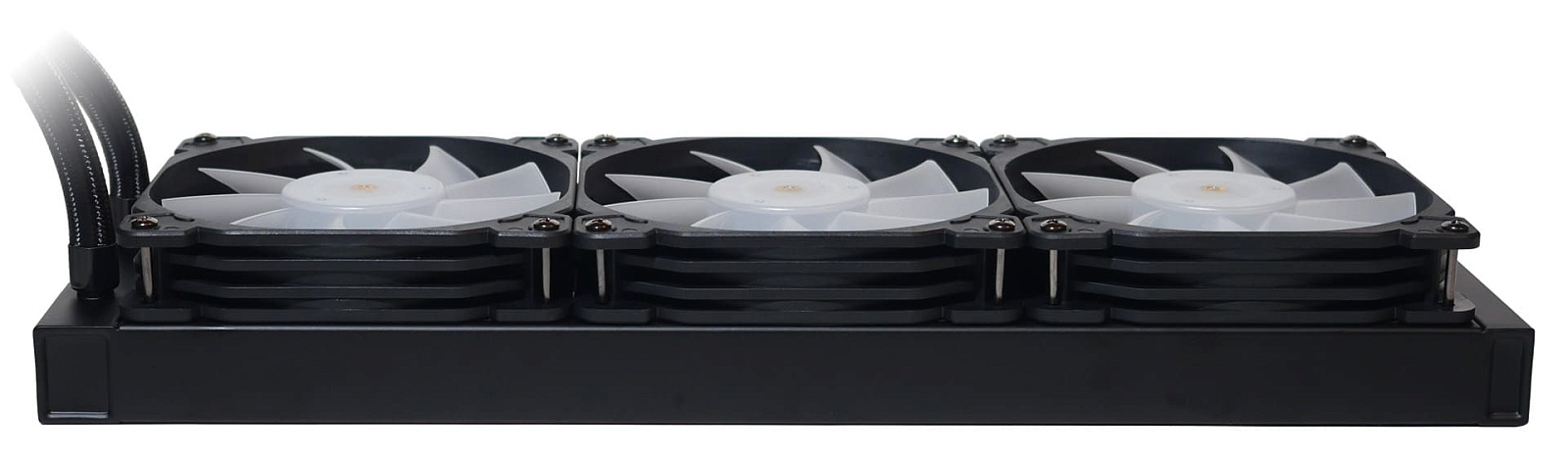

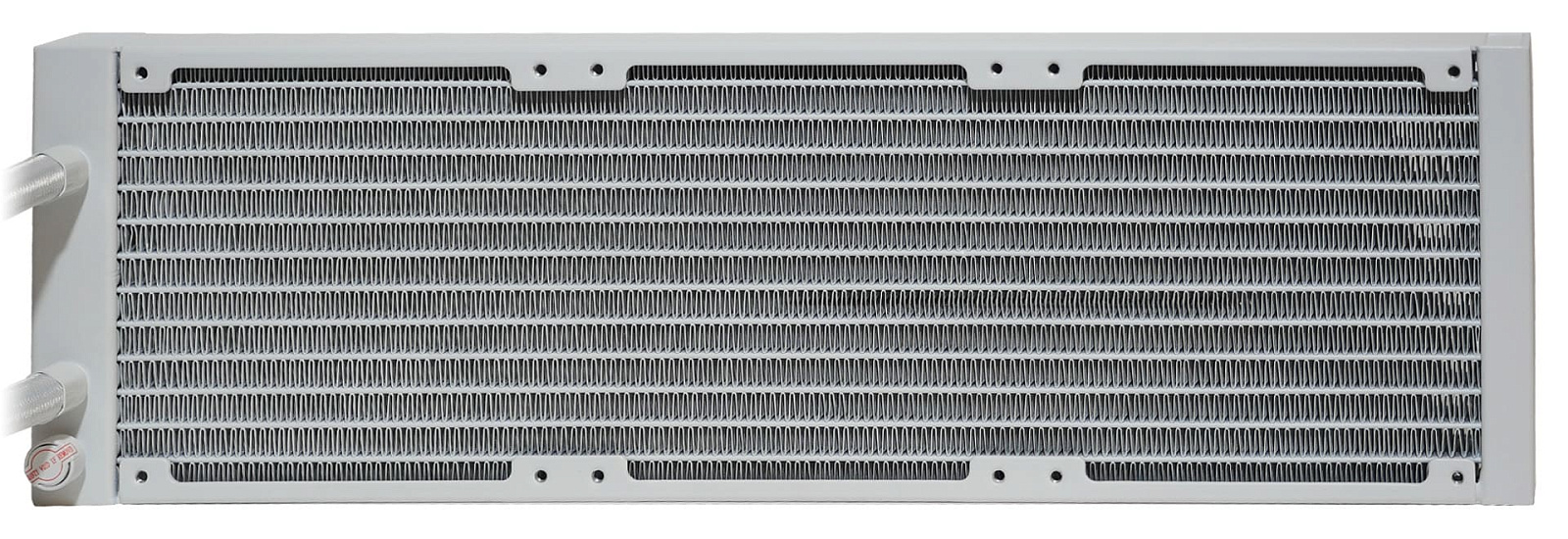

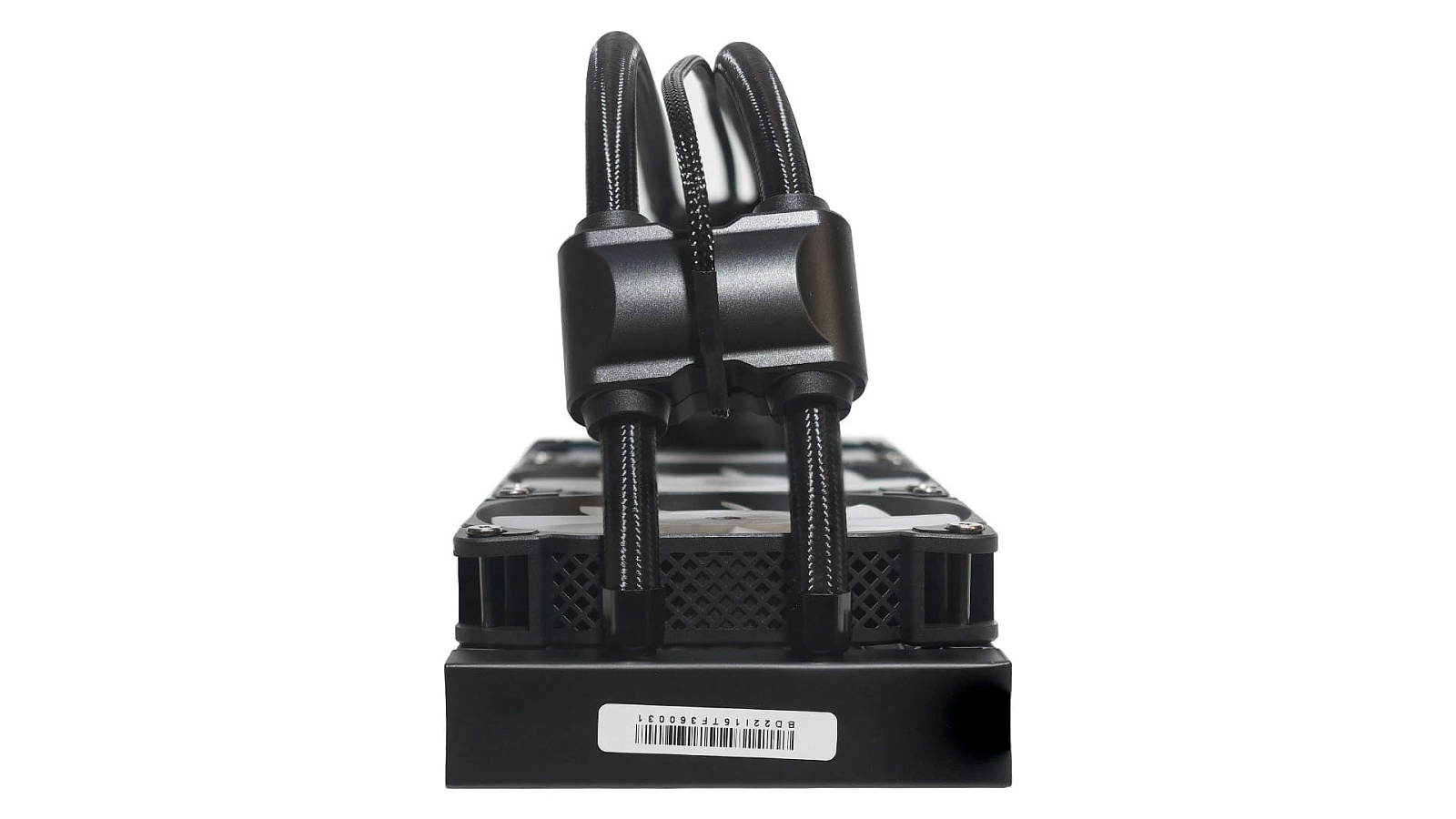

У всех трёх экземпляров радиаторы алюминиевые, качественно окрашенные. У HXW-360 и TF360 они одинаковых габаритов: длина 397 мм, ширина 120 мм, высота 27 мм, и набраны двенадцатью тонкими каналами, а у TW4-360 радиатор набран четырнадцатью каналами и имеет размер: длина 394 мм, ширина 119,2 мм, высота 27,5 мм. На каркасах с двух сторон сделаны типовые площадки с отверстиями для крепления 120-мм вентиляторов или подвешивания в корпусе ПК. Все отверстия подготовлены точно и имеют качественную резьбу.

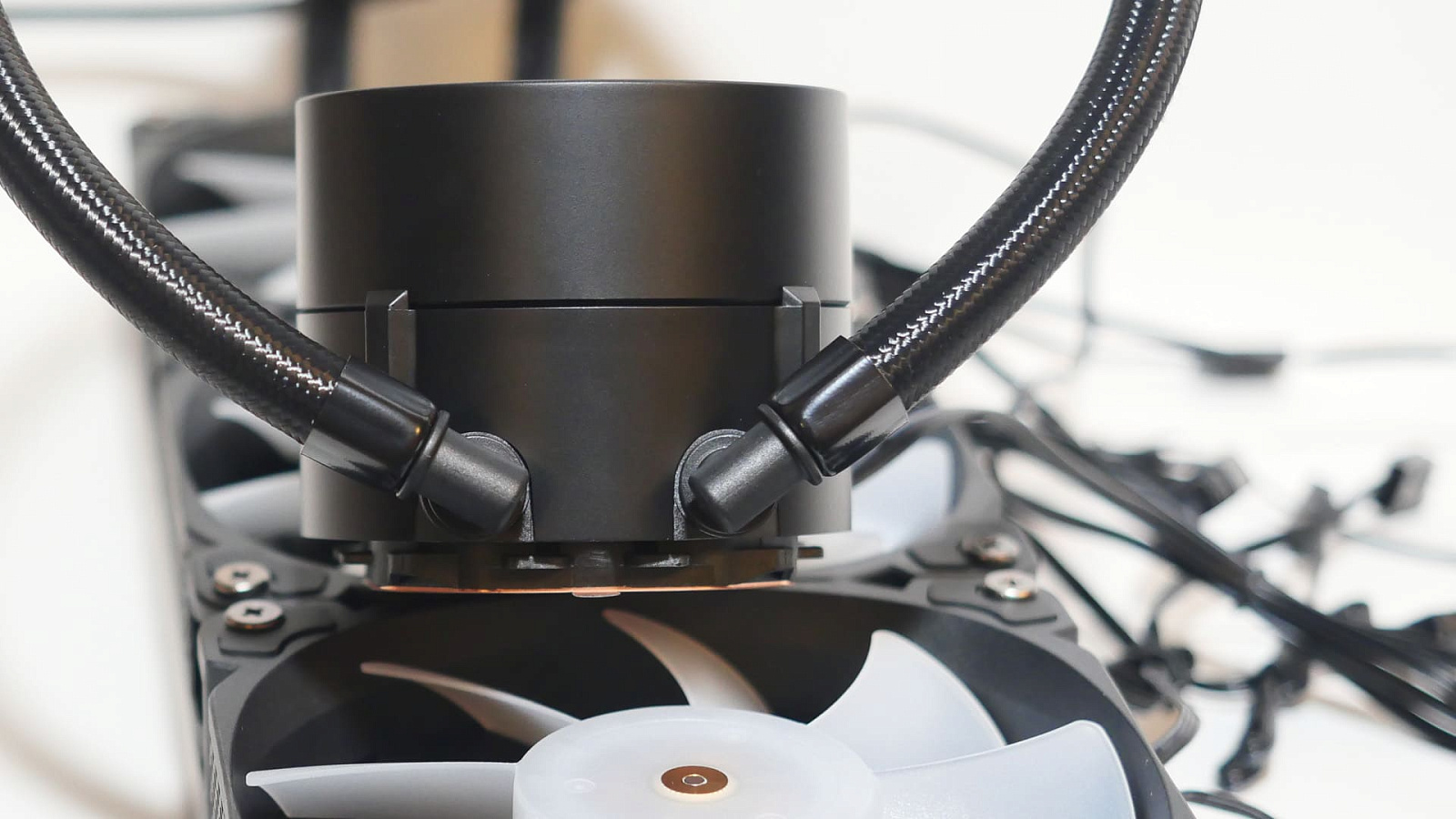

Длина гибких соединительных трубок между водоблоками и радиаторами: HXW-360 — 35,5 см (с фитингами 38,5 см), TF360 — 42 см (с фитингами 44,5 см) и TW4-360 — 38 см (с фитингами 41 см). У всей троицы они дополнительно защищены нейлоновой оплёткой в цвет и обжаты со стороны радиатора неповоротными прямыми, а со стороны водоблоков — вращающимися Г-образными (90°) фитингами.

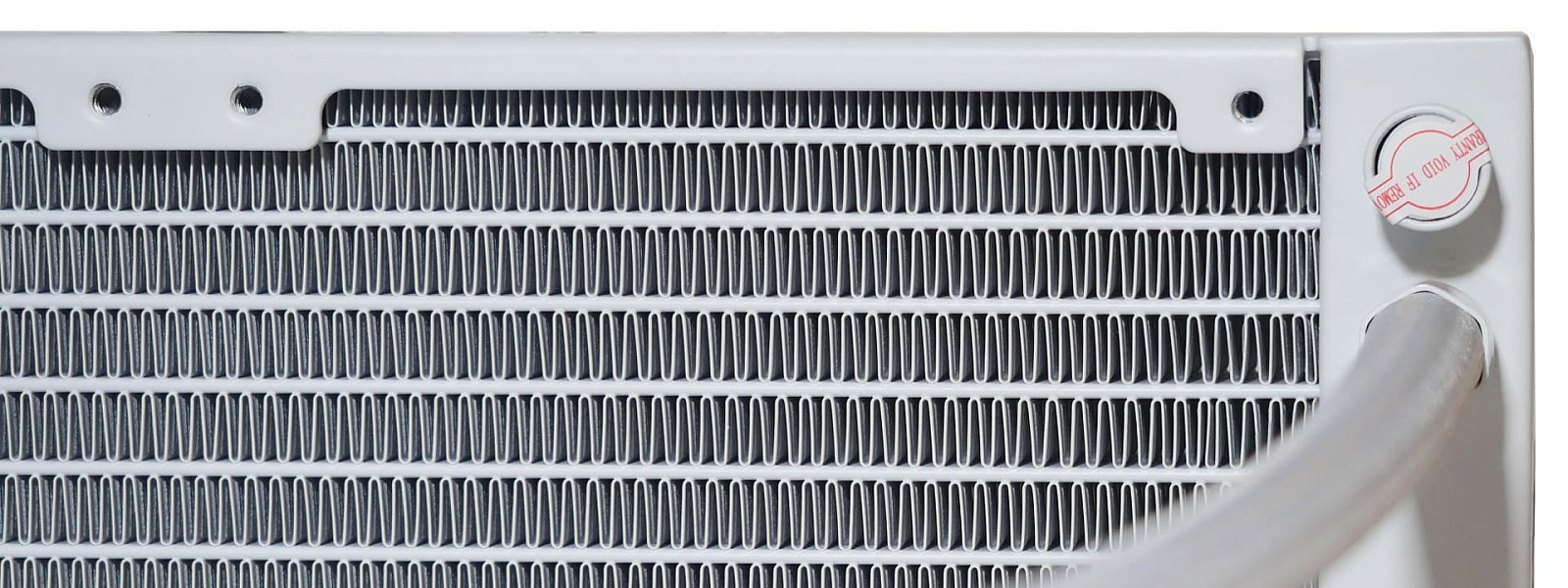

У HXW-360 на радиаторе сделано опечатанное на гарантийный период заливное отверстие. У оставшихся двух систем охлаждения его нет.

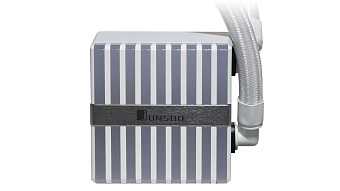

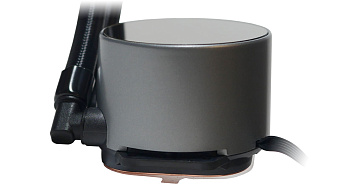

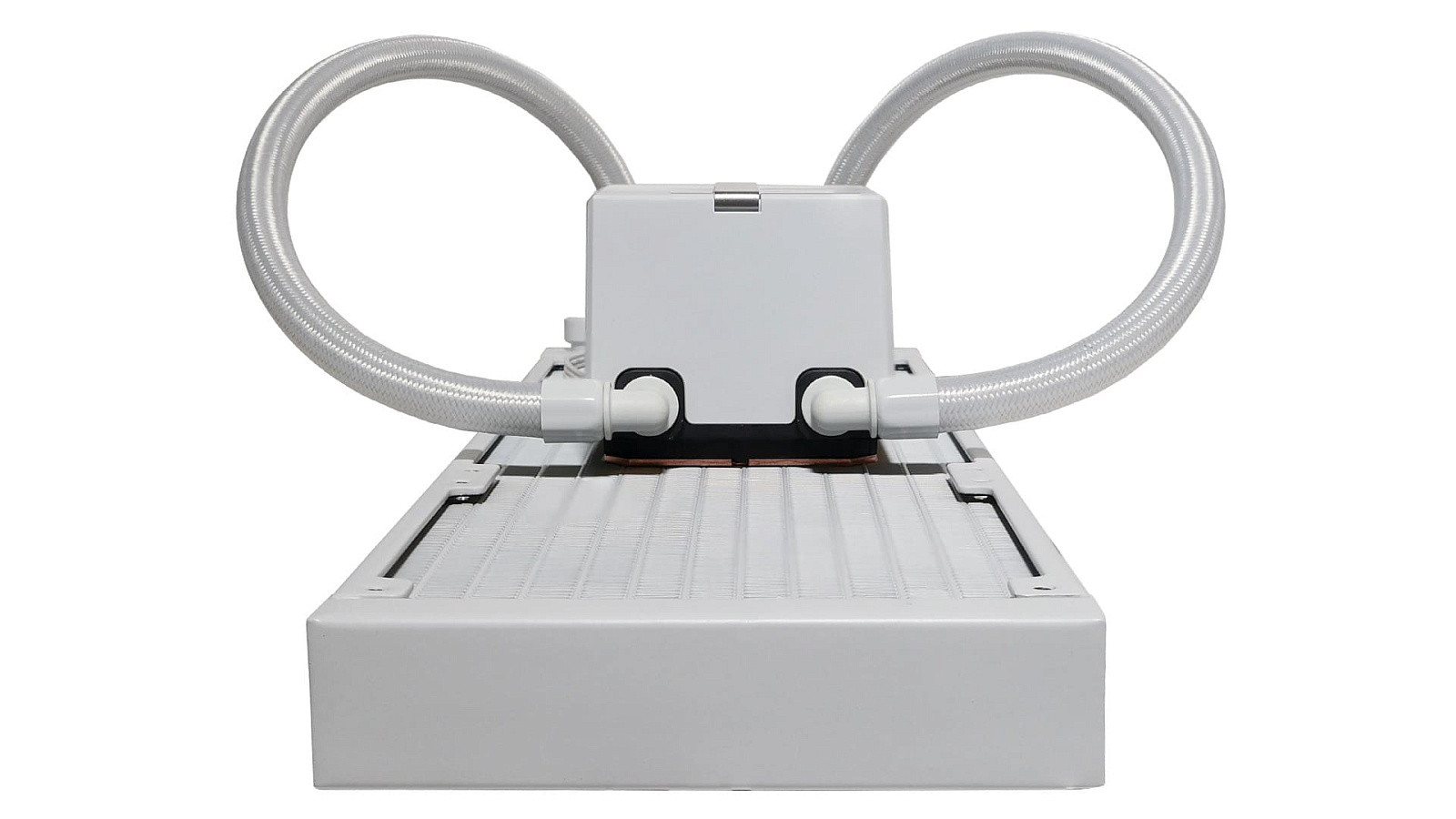

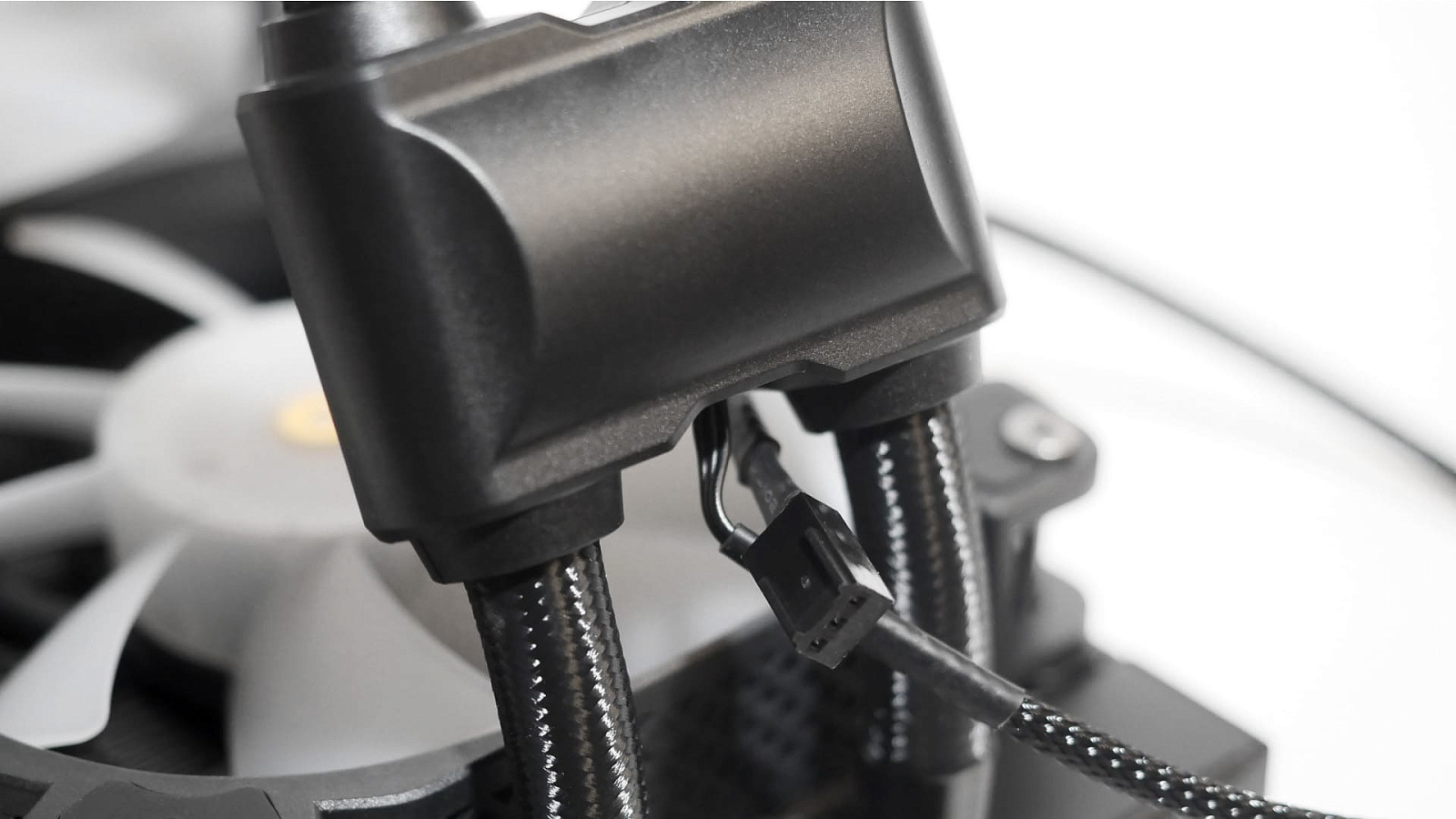

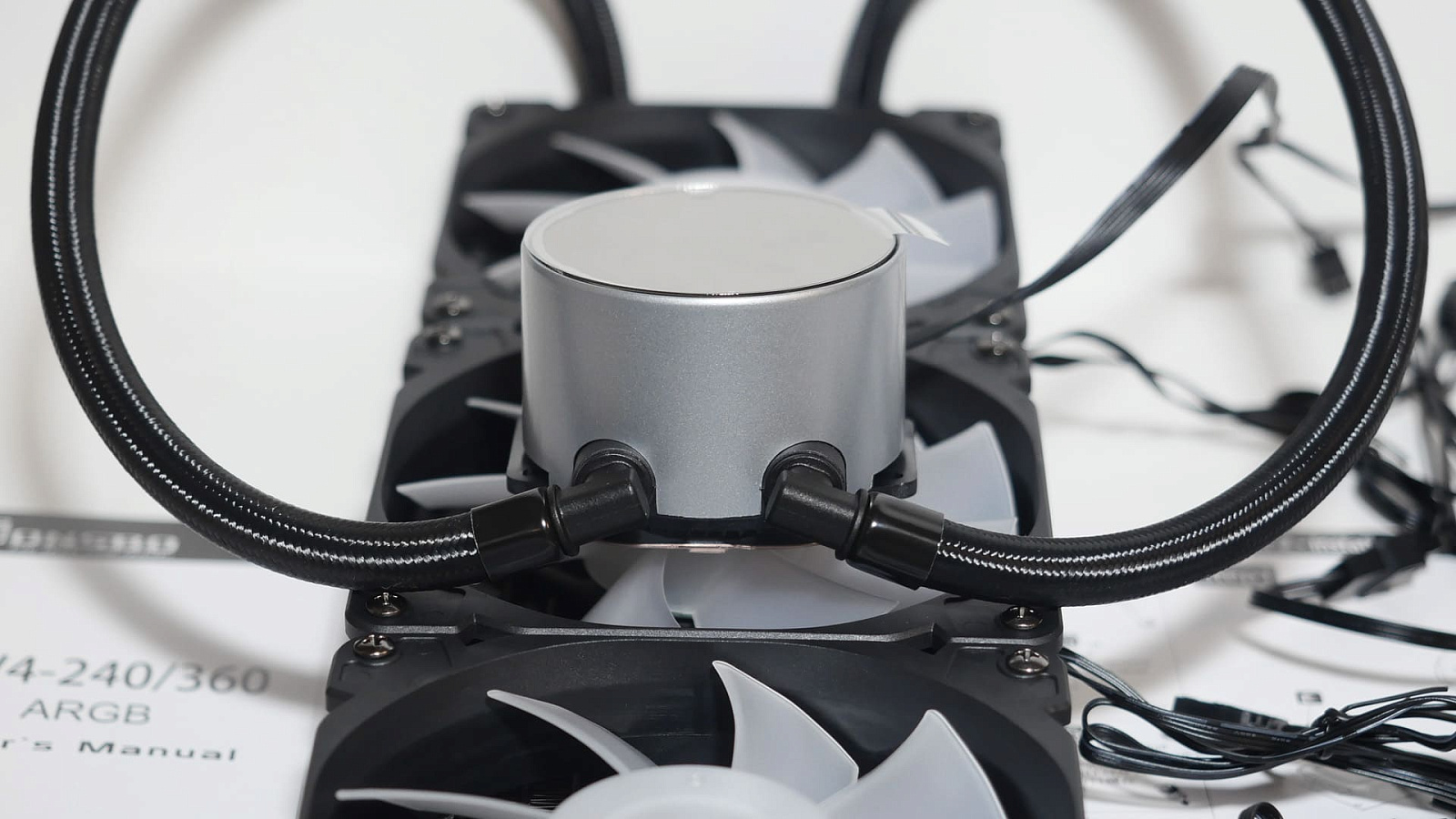

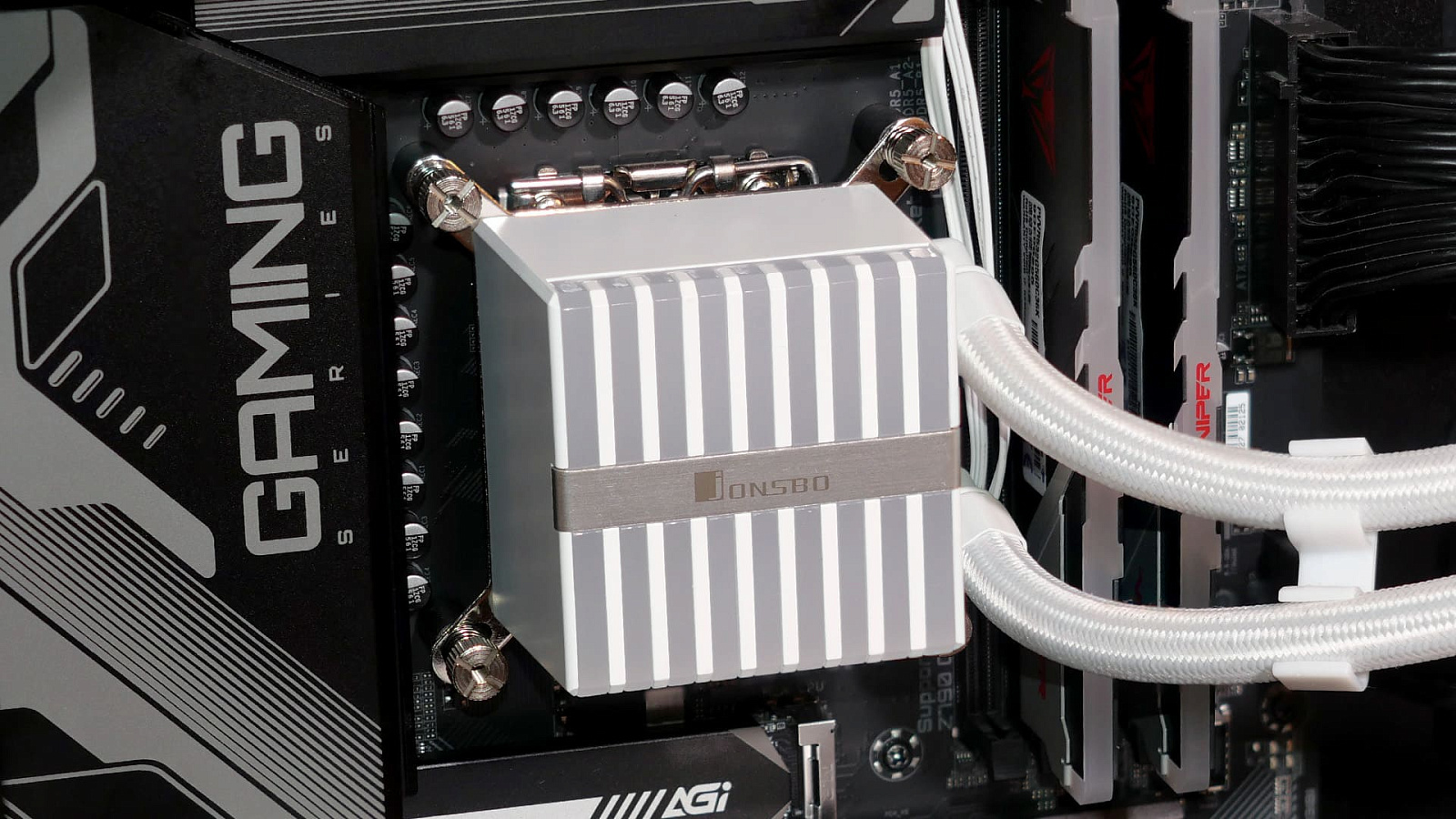

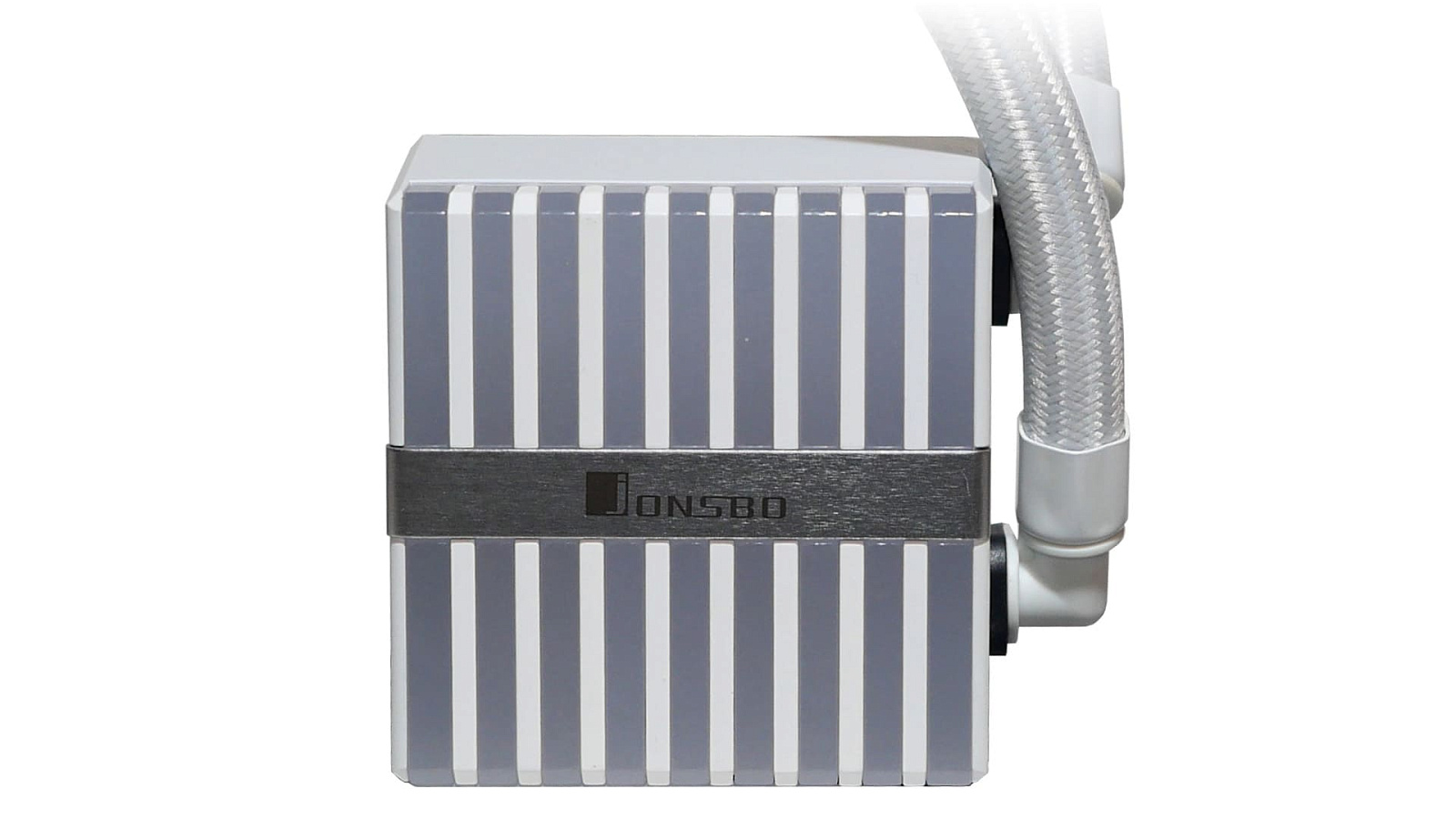

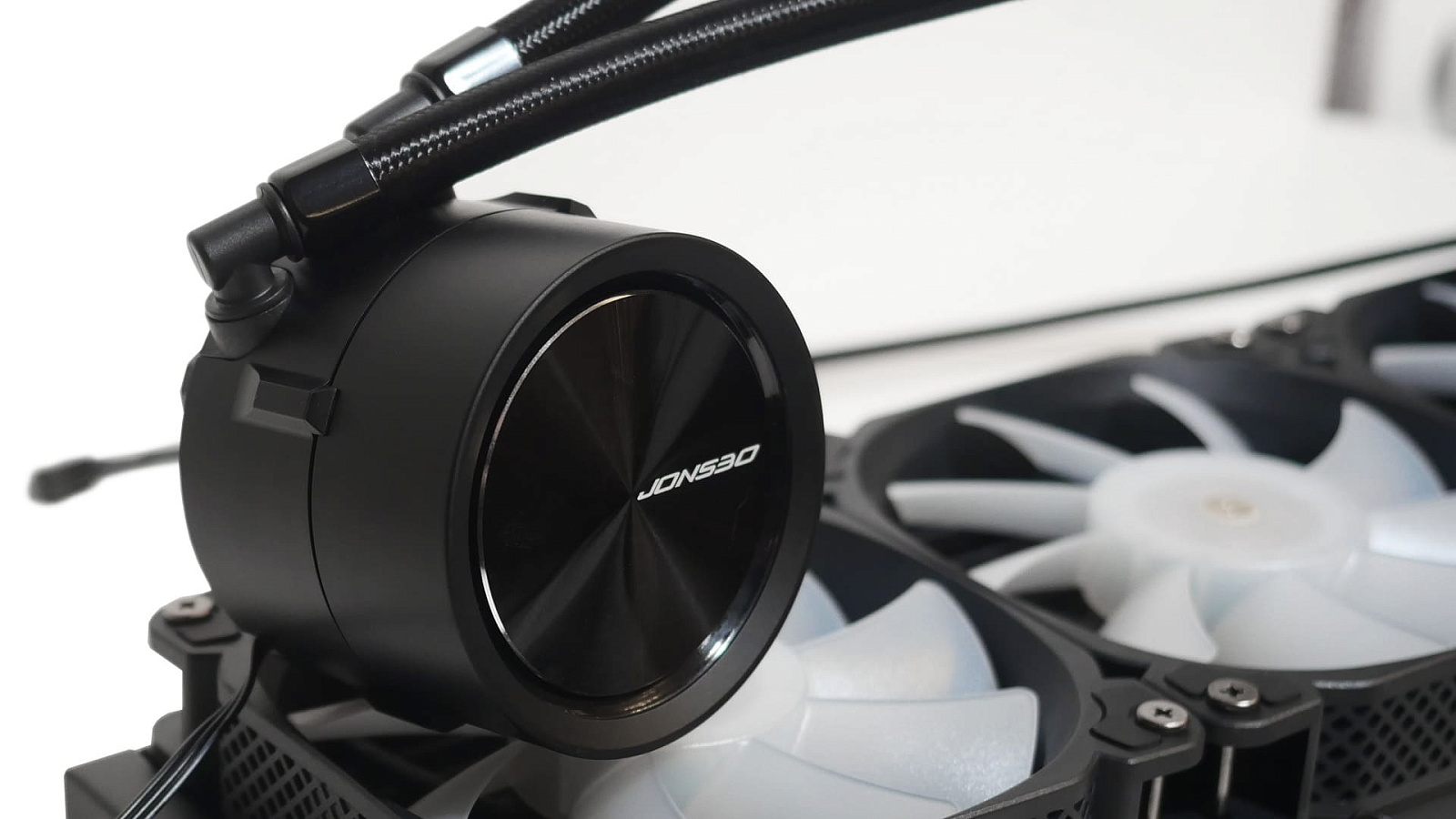

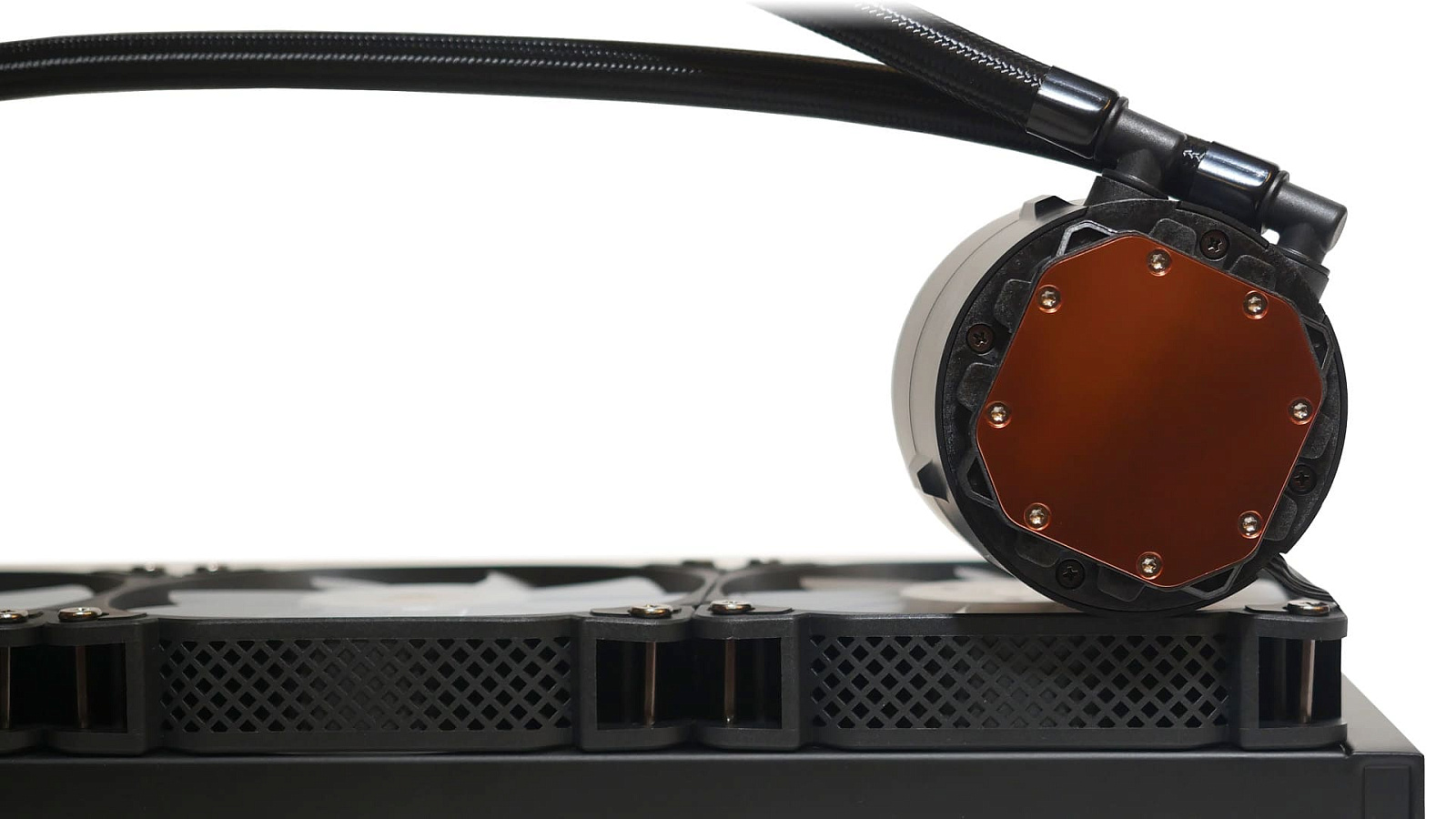

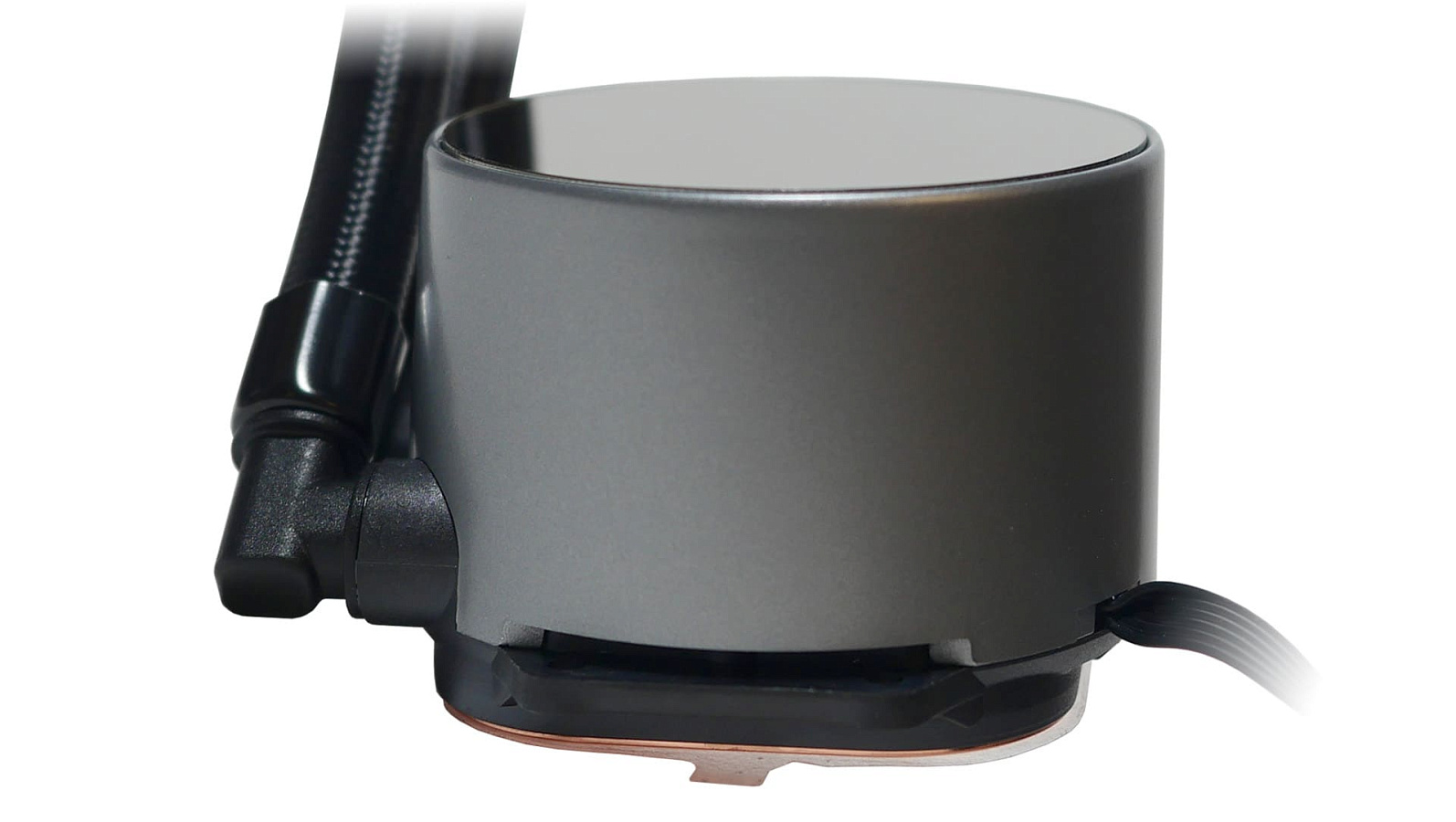

Водоблоки существенно отличаются по дизайну и размерам: у HXW-360 — это параллелепипед высотой 61 мм с подсвечиваемыми полосками сверху, у TF360 — цилиндрическая башня высотой 67 мм с кольцевой подсветкой вокруг вращающегося диска с логотипом Jonsb, и у TW4-360 — цилиндрическая башня высотой 47 мм с декоративным элементом сверху с эффектом бесконечного зеркала.

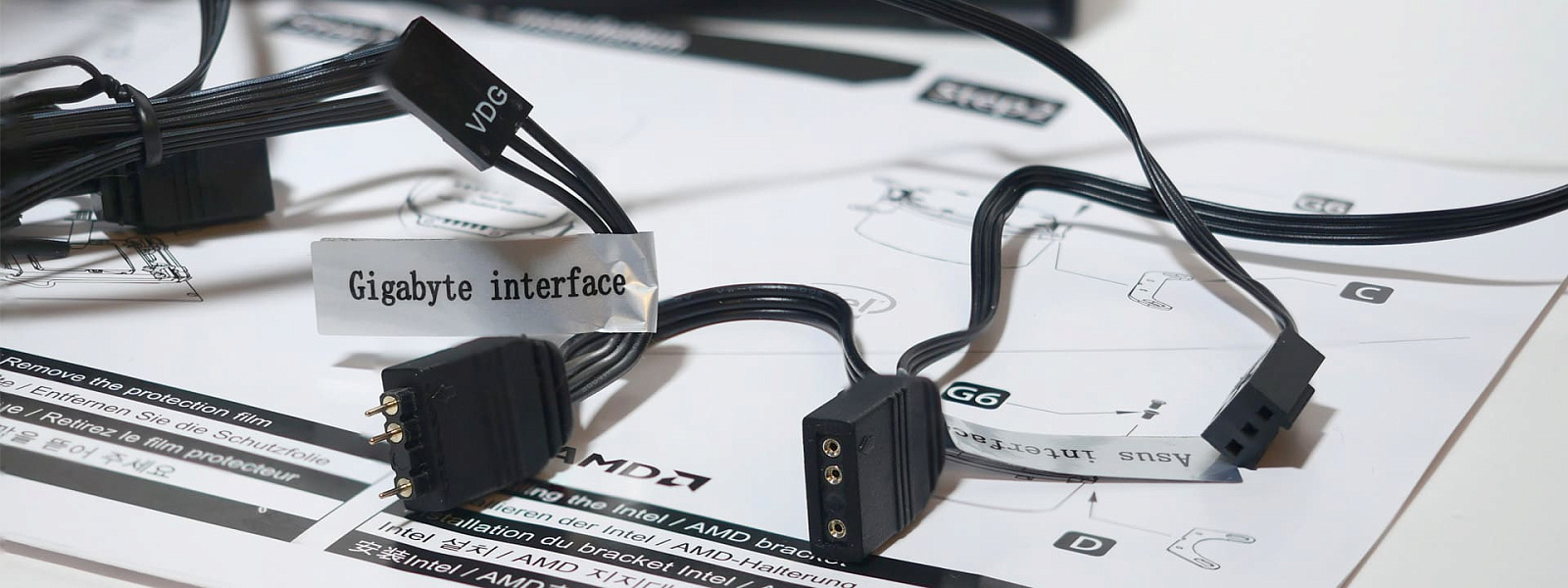

Провода питания у водоблоков несъёмные, и различаются по количеству коннекторов и длине: у HXW-360 — для насоса 3-pin PWM 31,5 см, для подсветки ARGB 3-pin "мама" 46 см с ответвлением типа "папа" 9 см; TF360 — ARGB 3-pin "мама" 56 см с ответвлением "папа" 5 см для включения по цепочке; у TW4-360 для насоса 3-pin PWM 28 см, для подсветки ARGB 3-pin "мама" 45 см с ответвлением 3-pin "мама" 9 см и 2-pin VDG 4,5 см.

Теплосъёмные пластины в основании имеют разную форму и площадь, подробнее о них написано в разделе тестирование. Из коробки все защищены от случайных царапин транспортными наклейками, которые обязательно необходимо снять перед нанесением термопасты и установкой на процессоре.

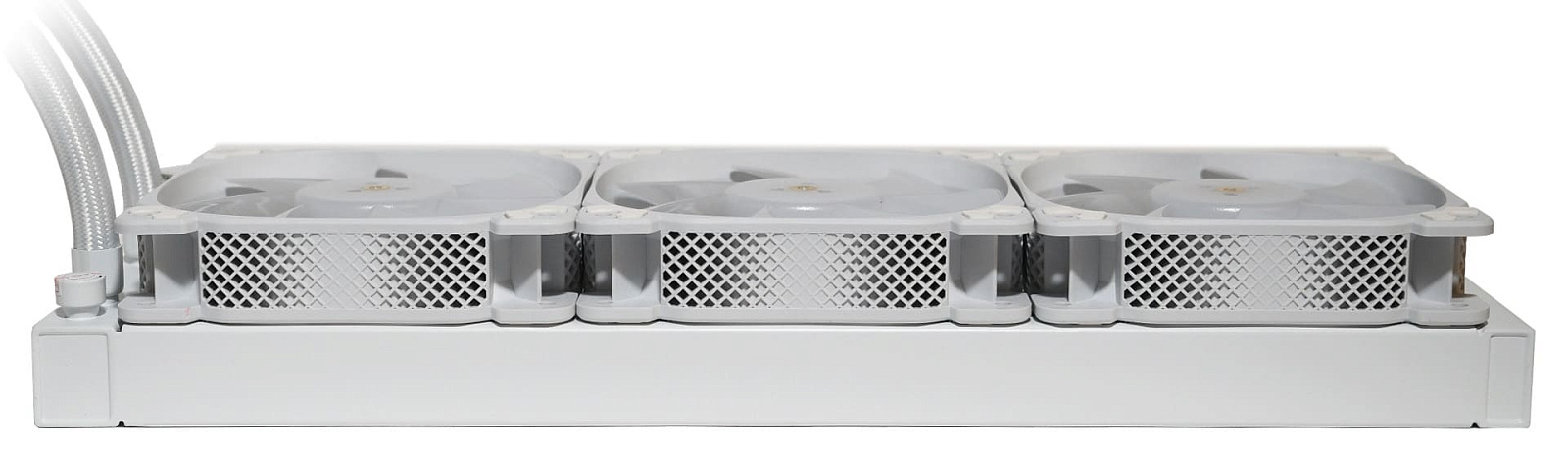

Высота радиаторов составляет стандартные 27 мм у HXW-360 и TF360 и на доли миллиметра больше у TW4-360 — 27,2 мм. Толщина вентиляторов тоже разнится: у HXW-360 — 32 мм (за счёт выступающей защиты лопастей, но она ложится в углубление радиатора), а у TF360 и TW4-360 — 25 мм. Поэтому суммарная высота радиаторов вместе с вентиляторами получается близкая, в пределах значений, совместимых с большинством корпусов ПК, рассчитанных на 360-мм AIO-системы охлаждения.

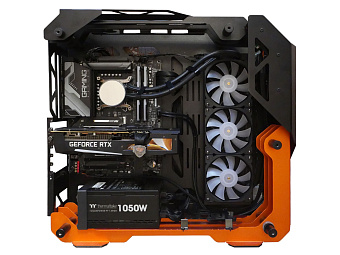

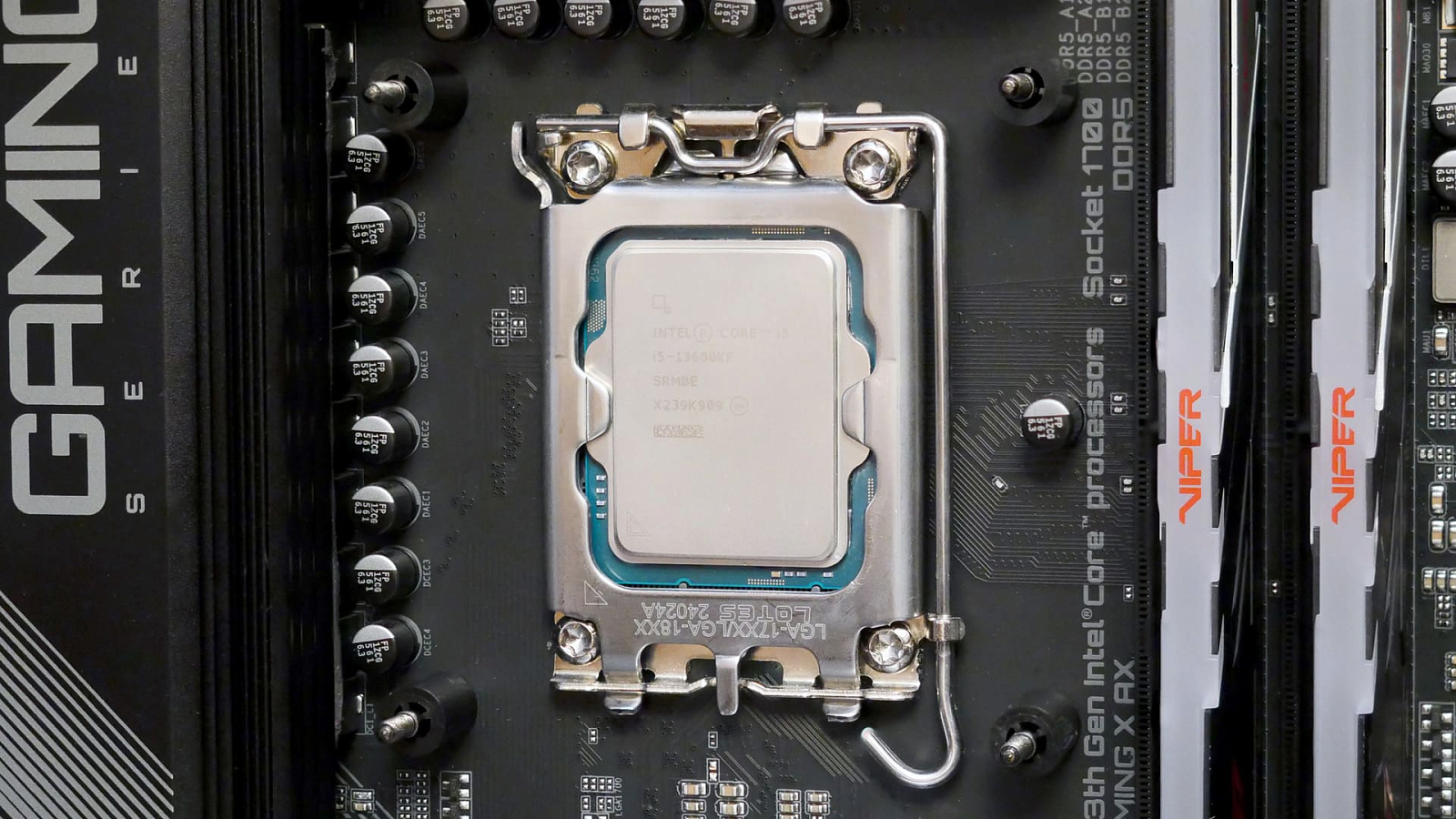

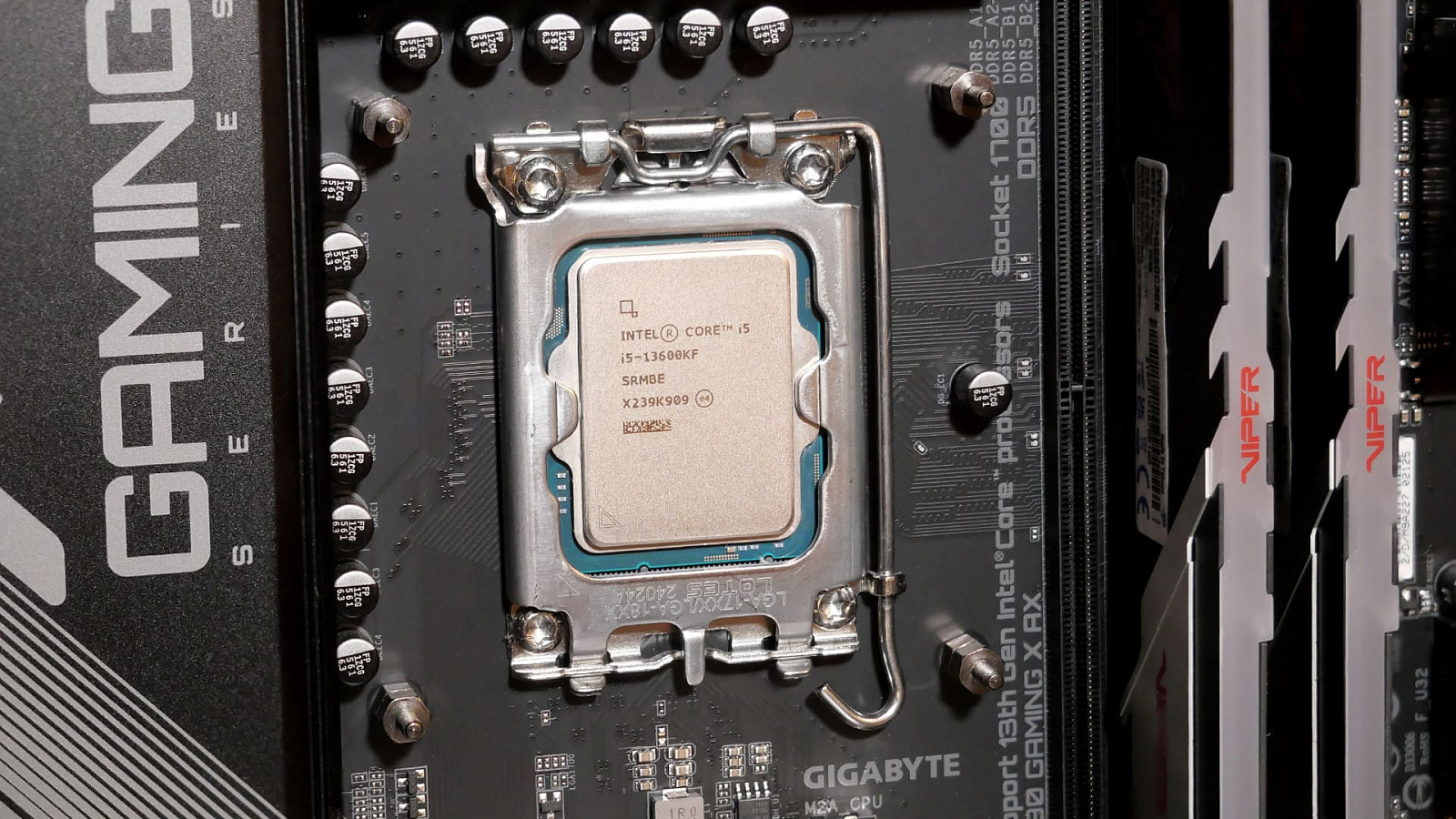

Пример установки на сокет LGA 1700

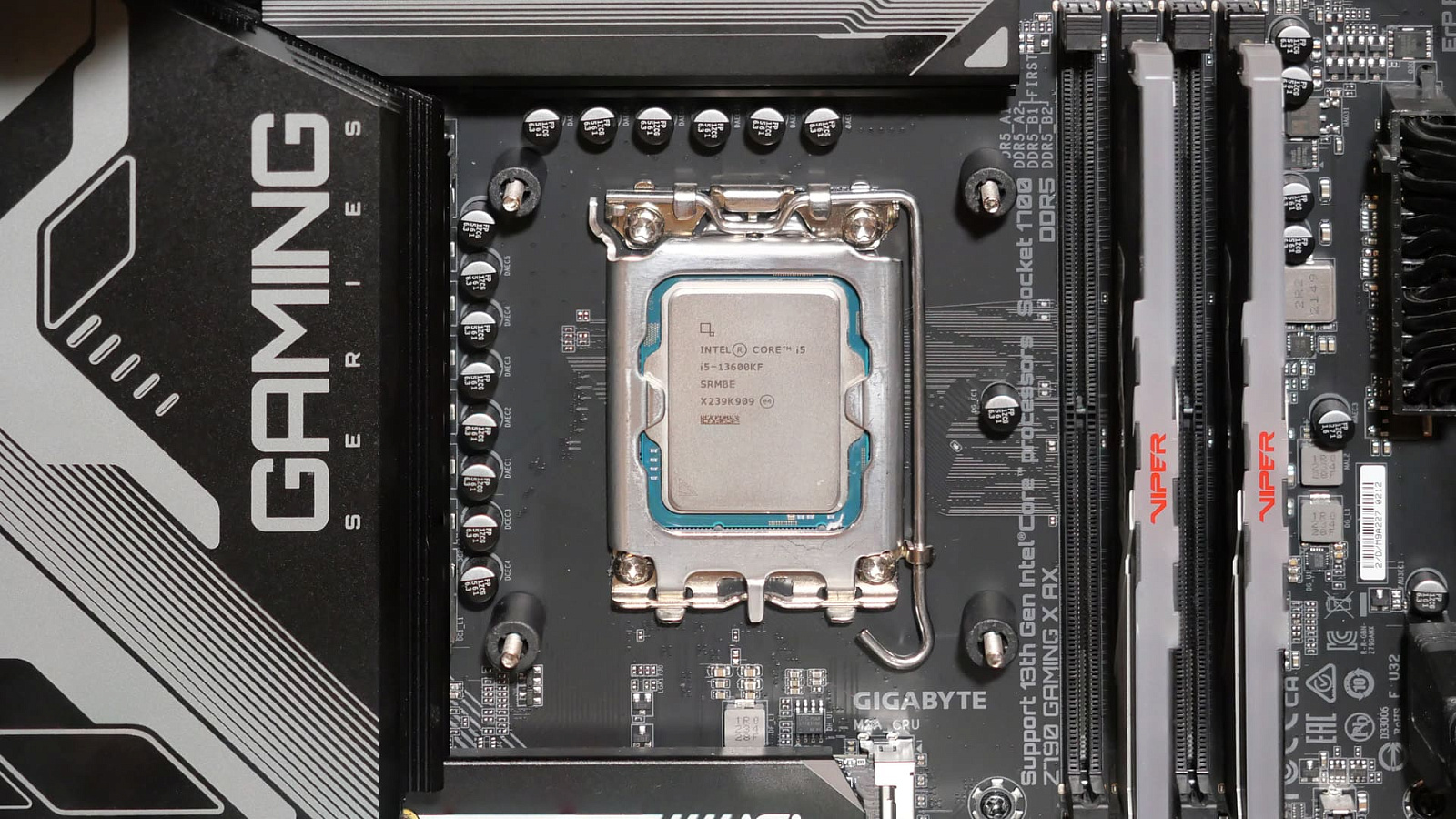

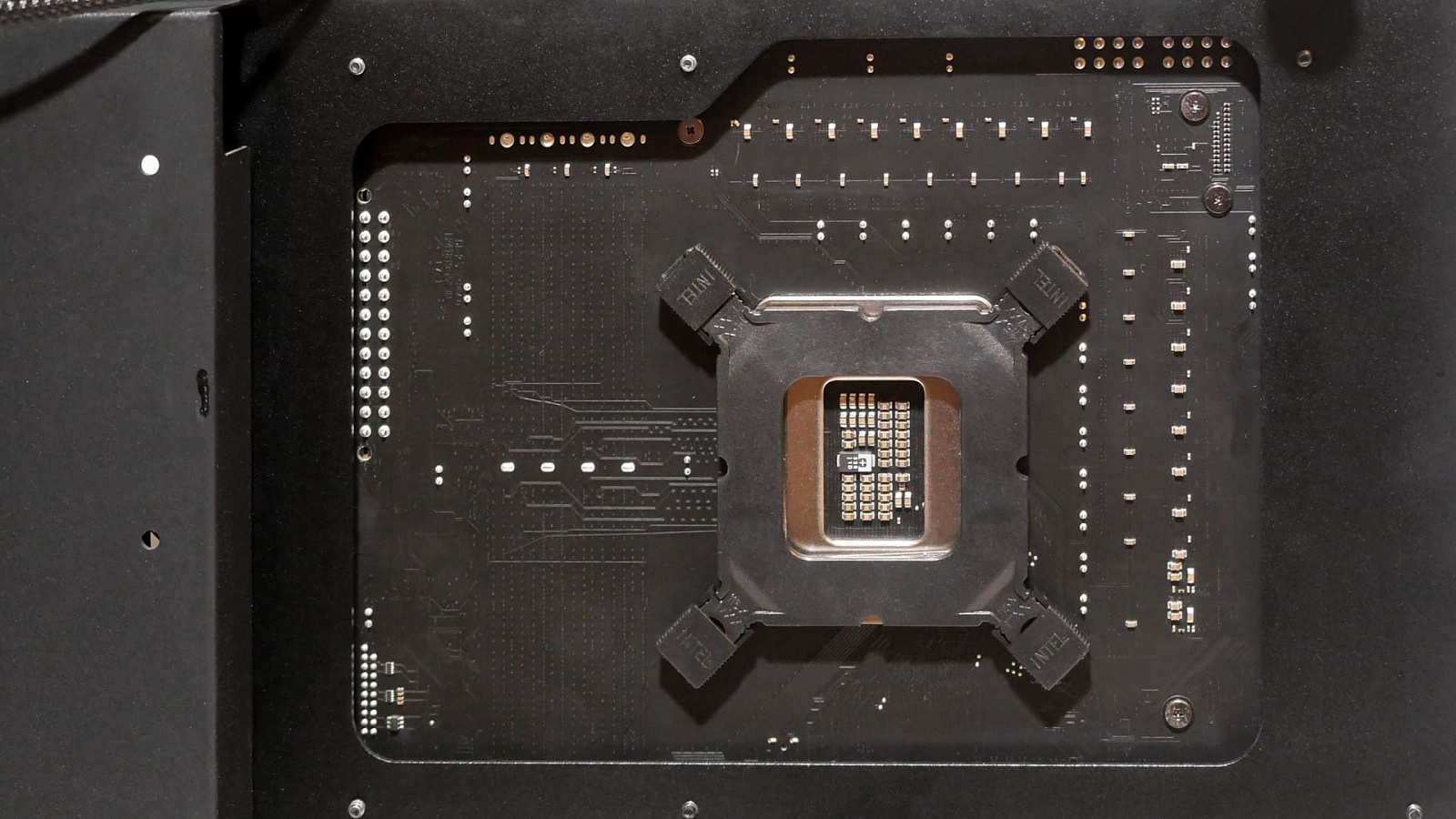

В части креплений на сокеты процессоров у всех трёх моделей СЖО нет унификации. Бэкплейты, крепежные рамки и наборы защёлок абсолютно разные. Соответственно и поддержка сокетов слегка отличается, но в целом перекрывает актуальные потребности современных ПК. Из особенностей — TF360 больше приспособлена под HEDT-сегмент и совместима с сокетом AMD TR4, а для TW4-360 у единственного в списке поддерживаемых до сих присутствует "старичок" Intel LGA 775.

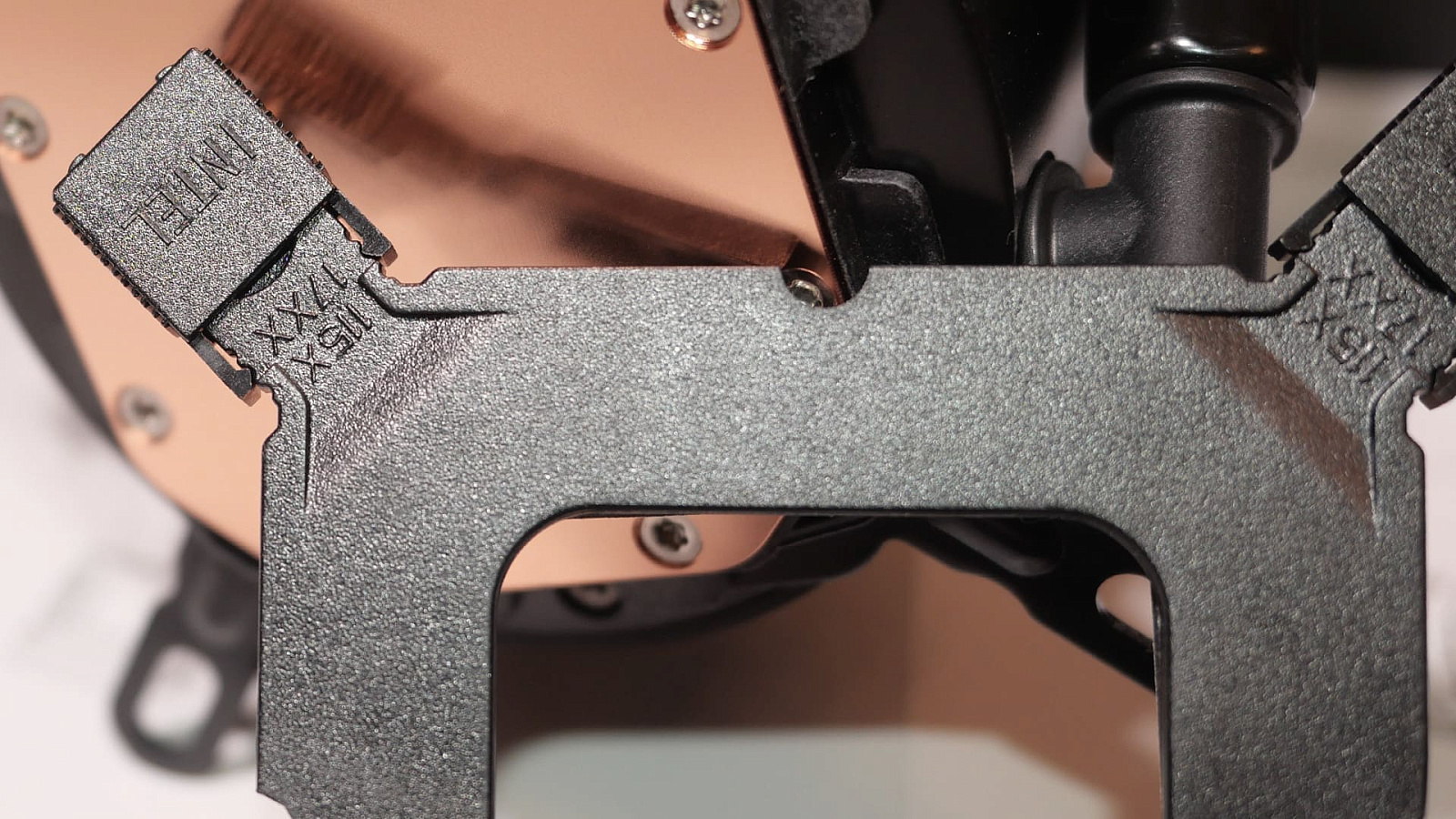

Однако этапы сборки похожи и начинаются они с установки нужных крепёжных рамок на основание водоблока. В случае с HXW-360 и TF360 они вставляются в специальные пазы, а у TW4-360 прикручиваются.

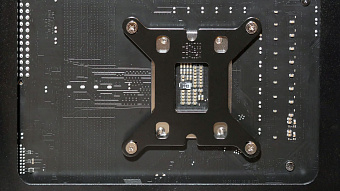

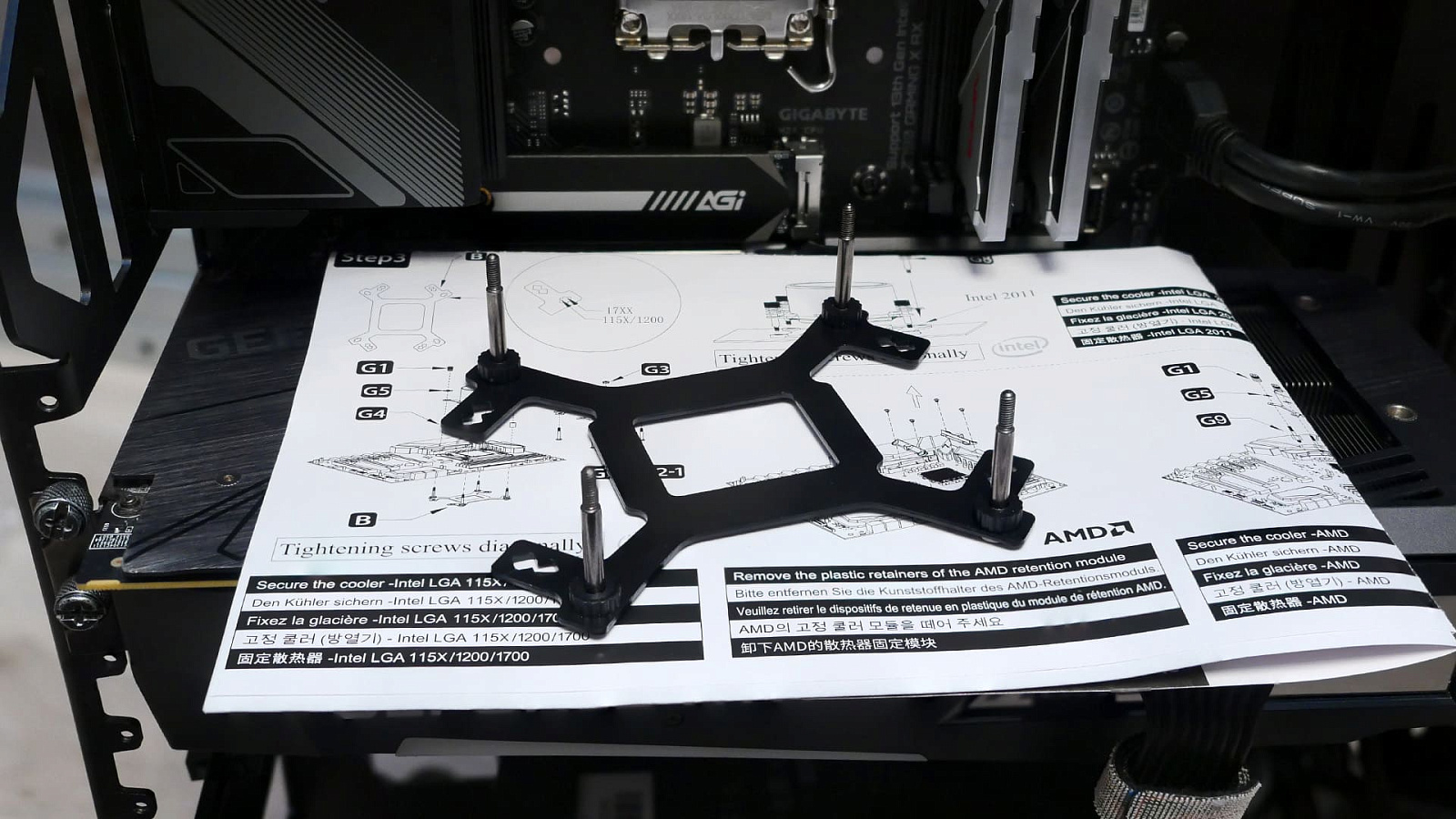

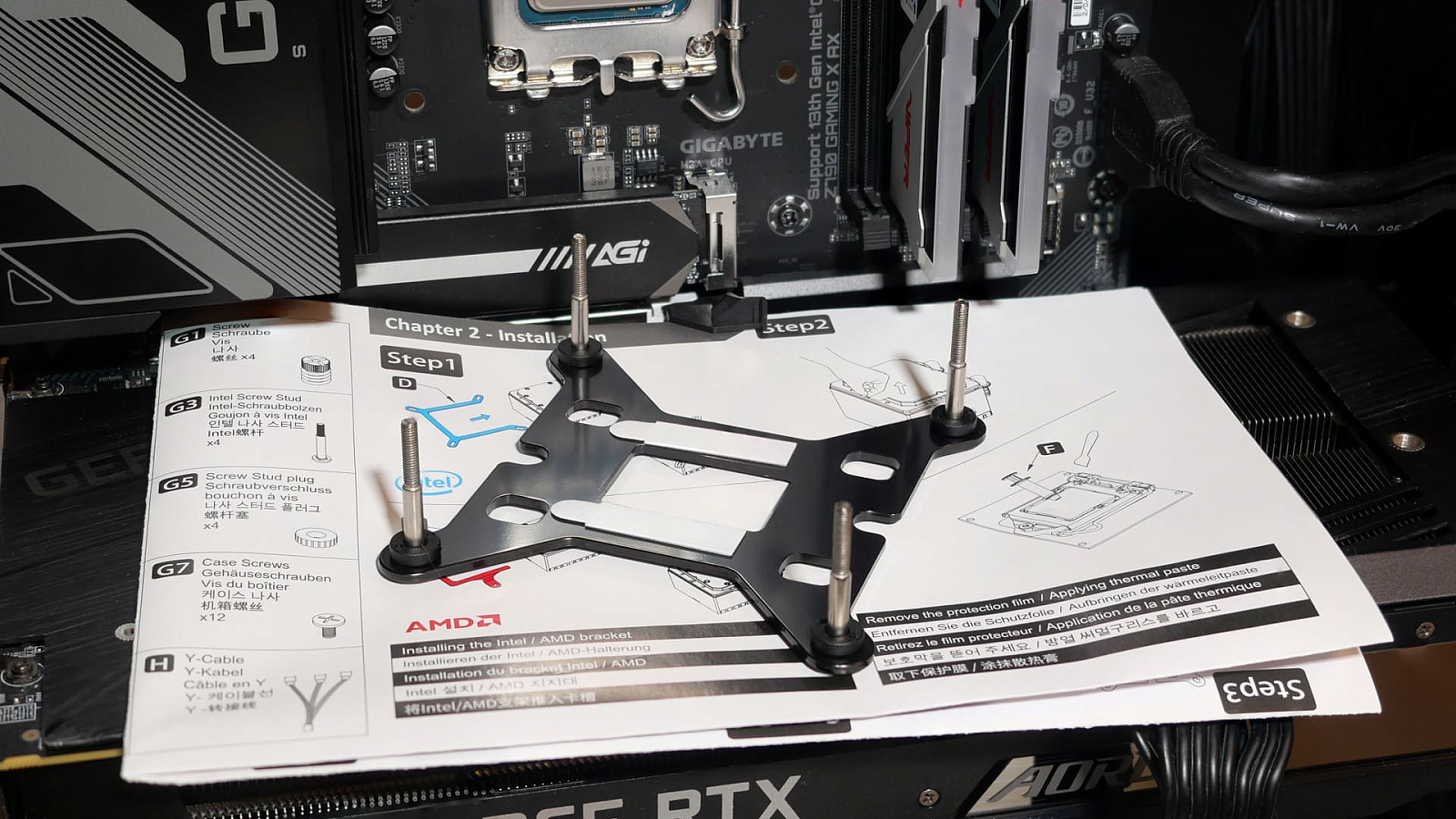

Вторым шагом подготавливаются бэкплейты. Для HXW-360 и TW4-360 они собираются со специальными штырьками, удерживаемыми пластиковыми колечками, а у TF360 на кончиках крепёжной рамки выбирается нужный тип сокета сдвигом фиксаторов.

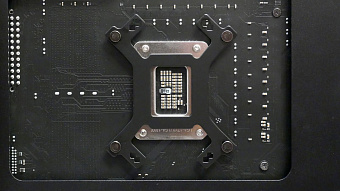

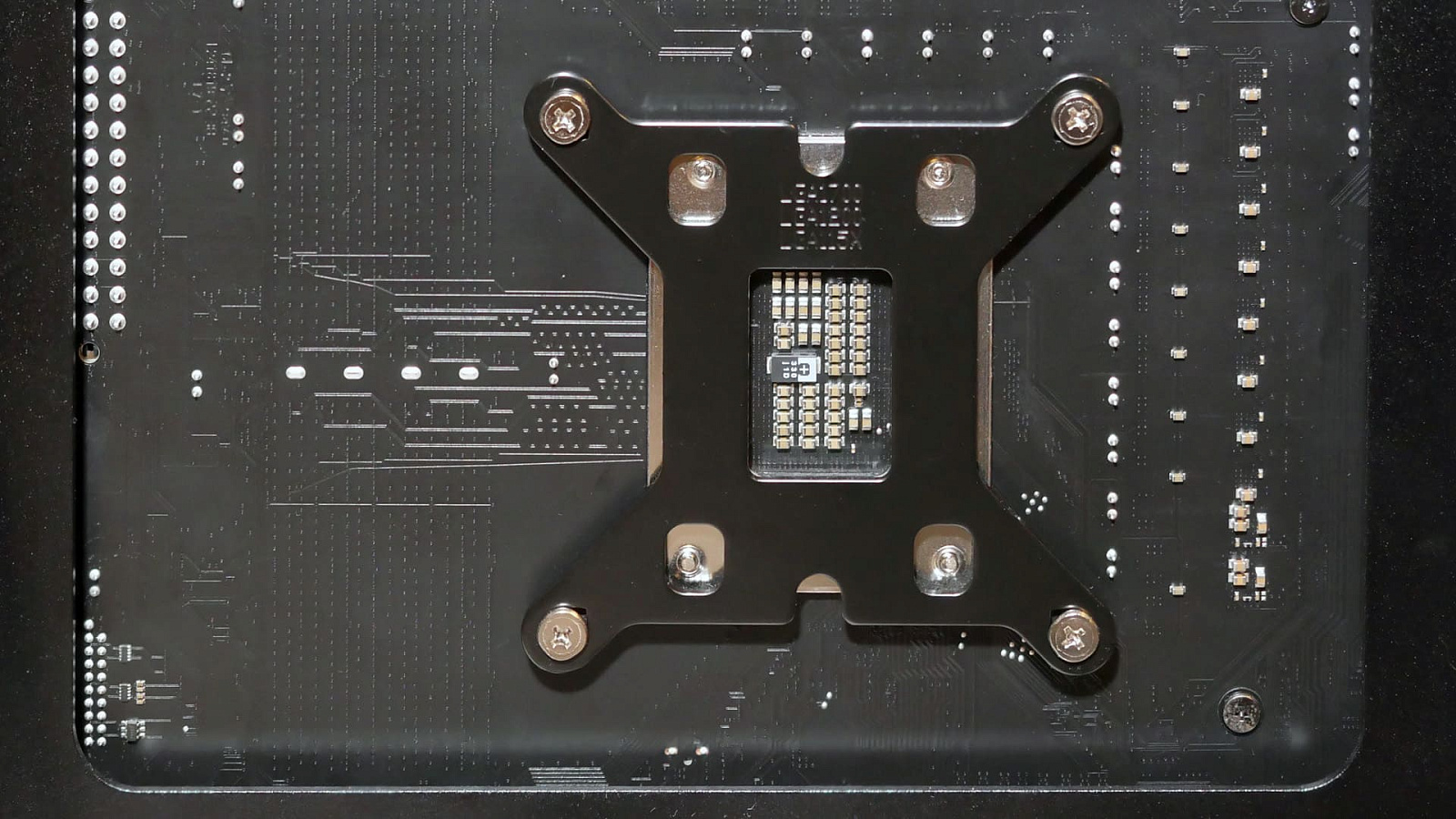

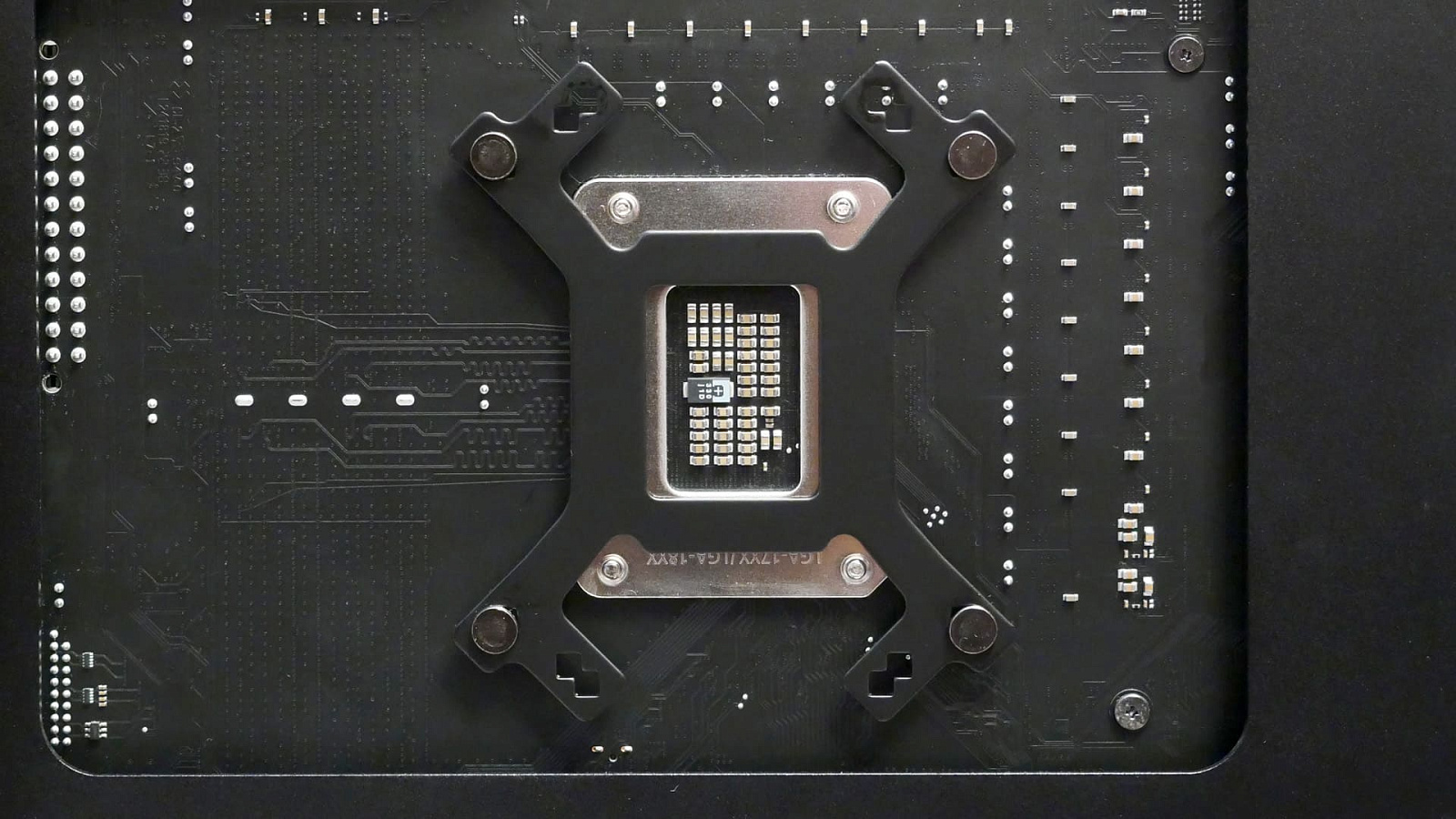

Собранные бэкплейты надеваются с обратной стороны материнской платы. У HXW-360 и TF360 для большего удобства на бэкплейте с внутренней стороны используются кусочки двусторонней липкой ленты.

С лицевой стороны материнской платы бэкплейты удерживаются пластиковыми втулками в случае HXW-360 и TW4-360 и металлическими винтовыми подставками у TF360.

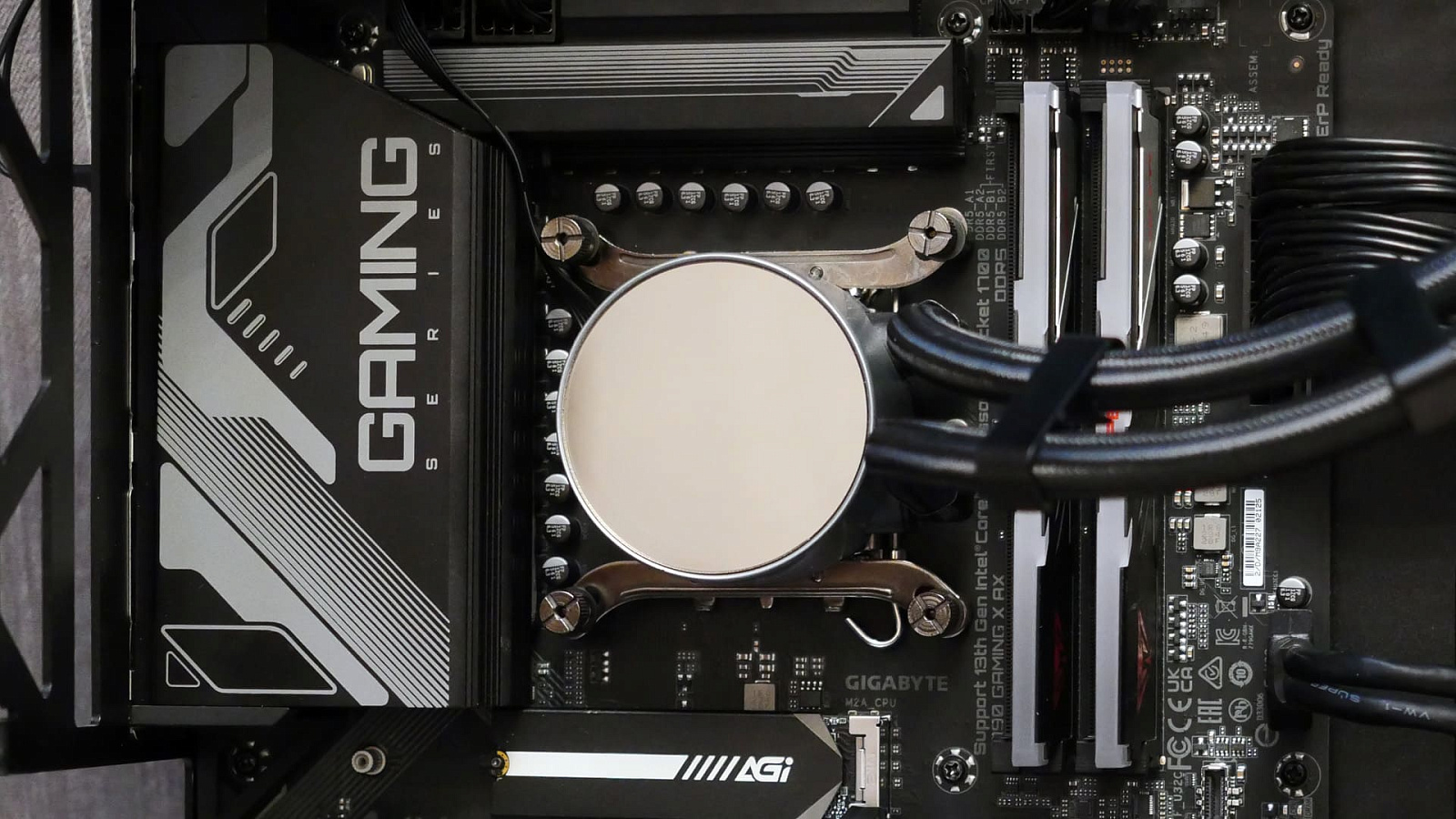

На собранные крепления четырёхточечным способом прикручиваются водоблоки. Для этого на HXW-360 и TW4-360 применяются подпружиненные гайки, а на TF360 — гайки с накатанной головкой без пружин.

В случае, если в корпусе предусмотрено место для 360-мм радиатора, с креплением в большинстве случаев проблем не будет. Длины соединительных трубок хватает для размещения систем охлаждения ближе к передней части крупного корпуса. Но у TF360 в корпусе Cougar Blazer водоблок из-за жёстковатых трубок еле дотянулся до процессора. При наличии крепёжных точек в верхней части корпуса такой проблемы не будет.

Подсветка

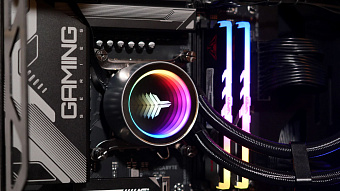

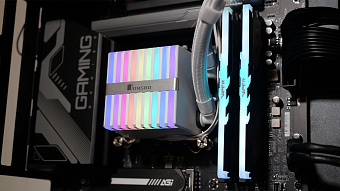

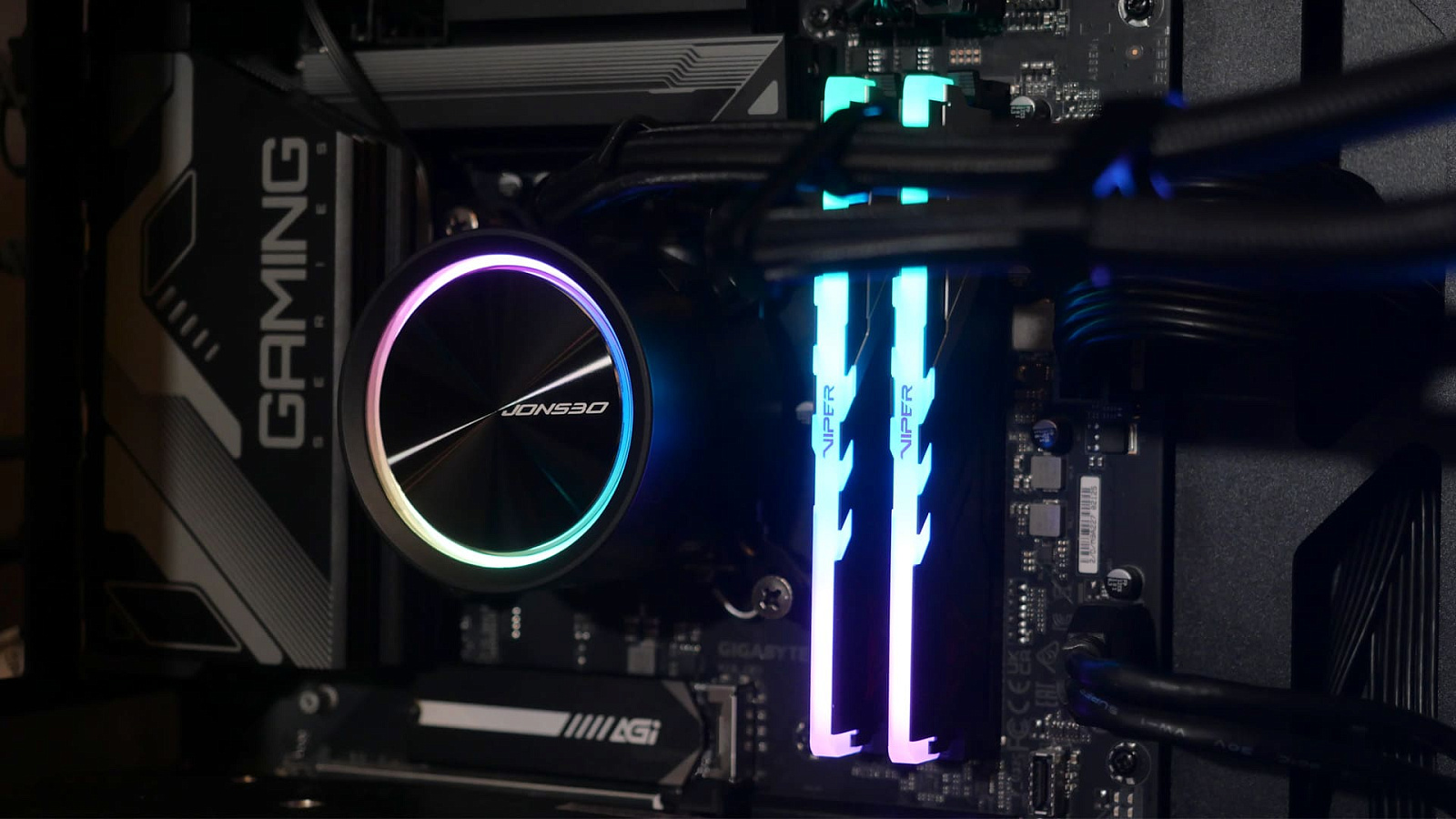

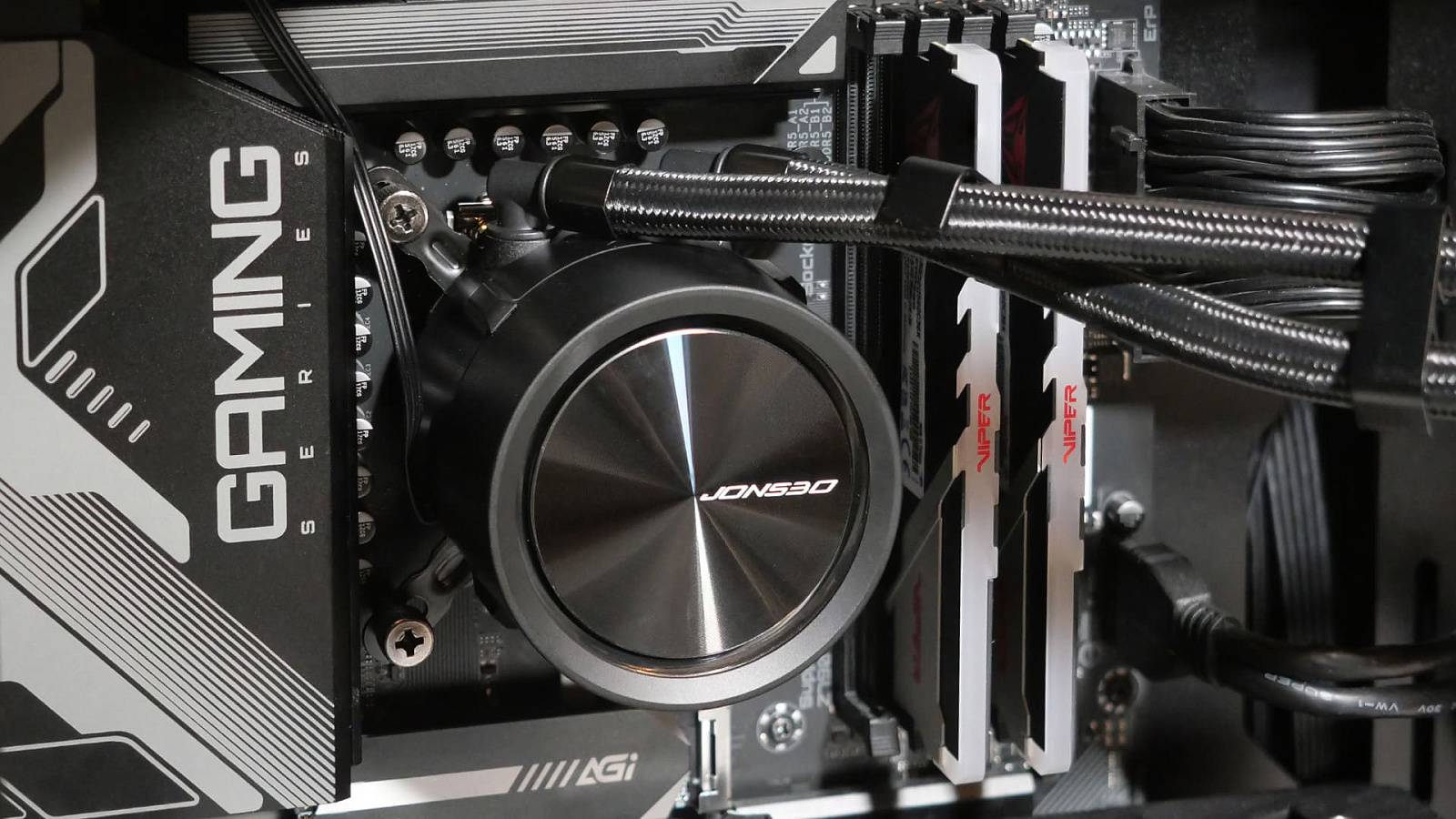

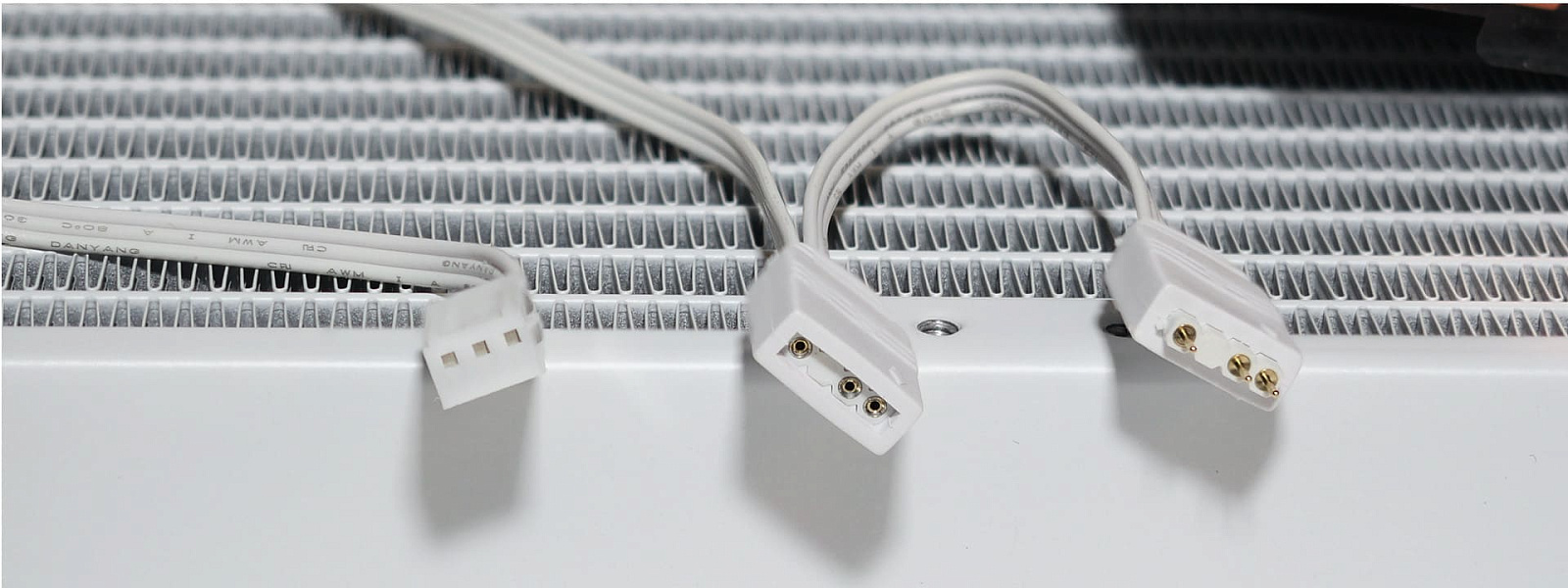

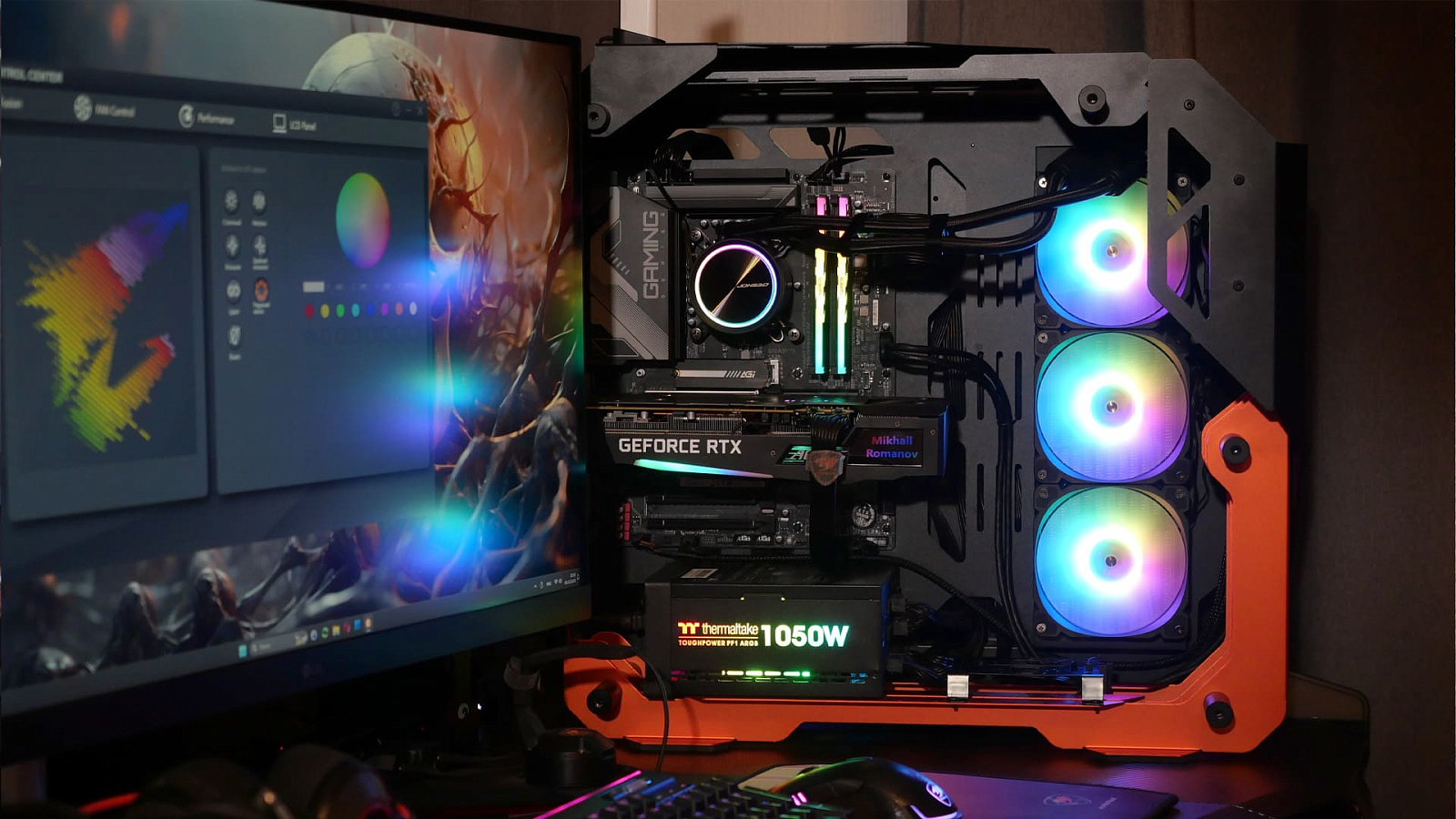

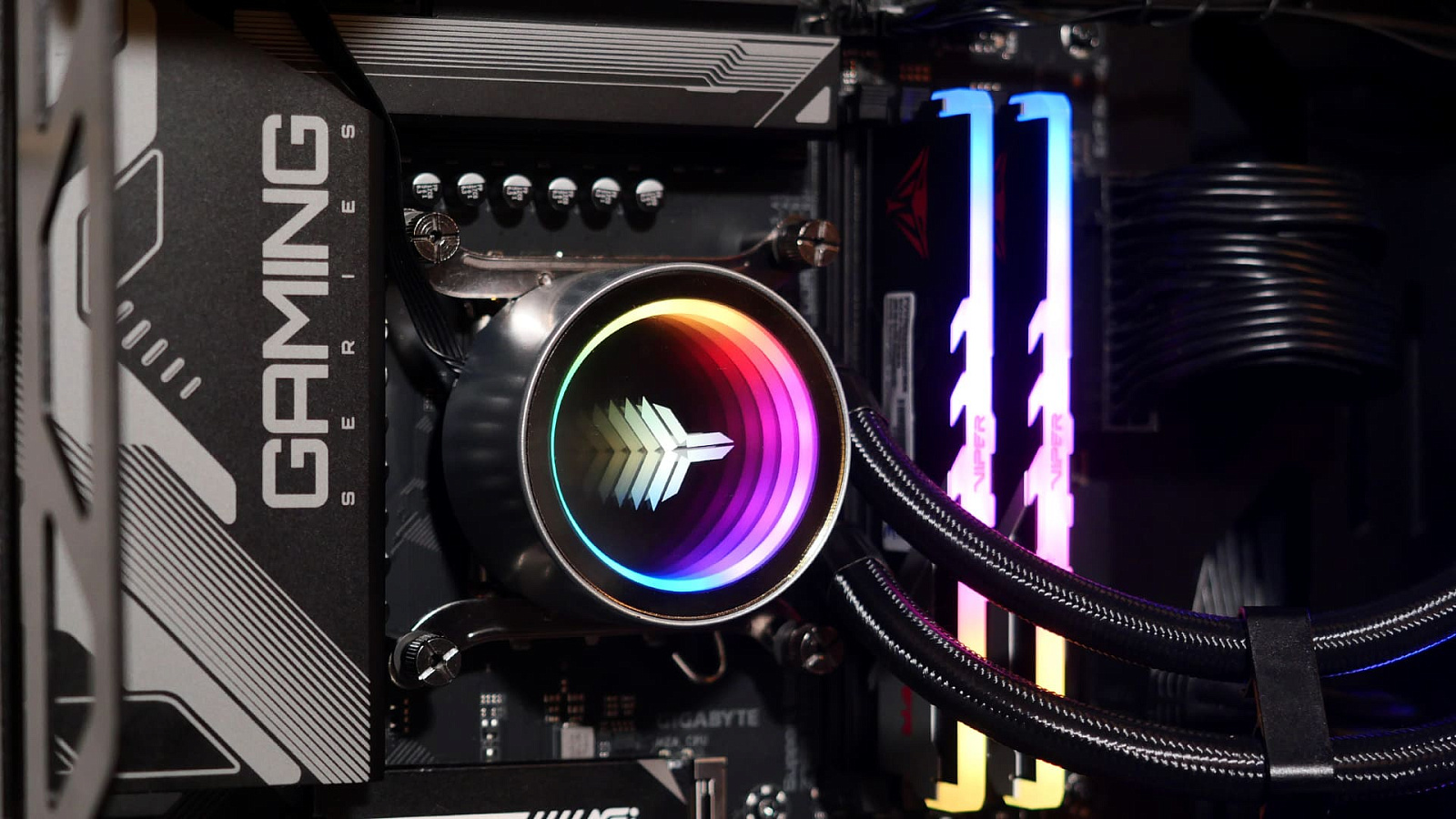

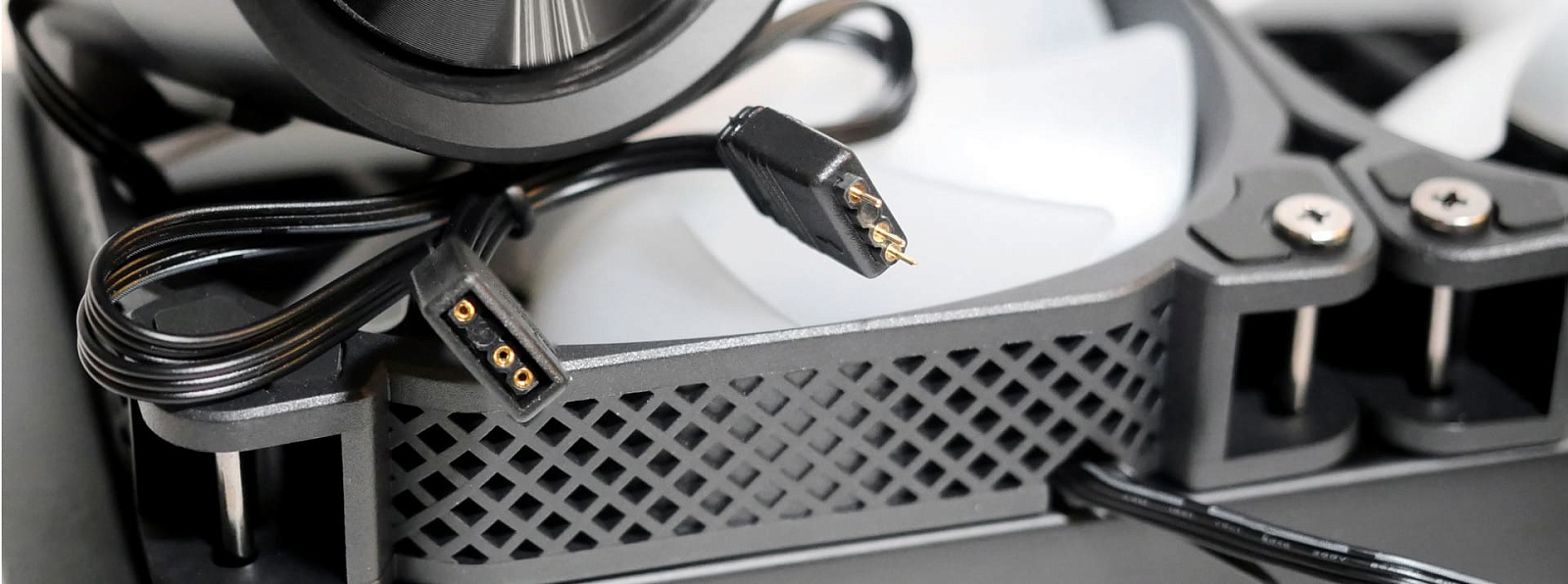

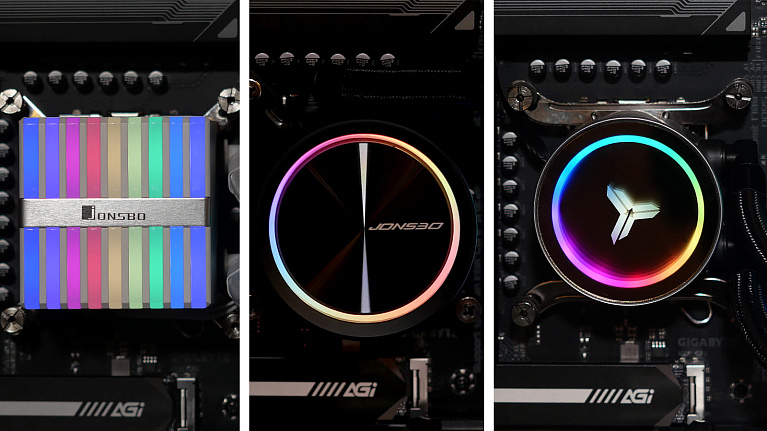

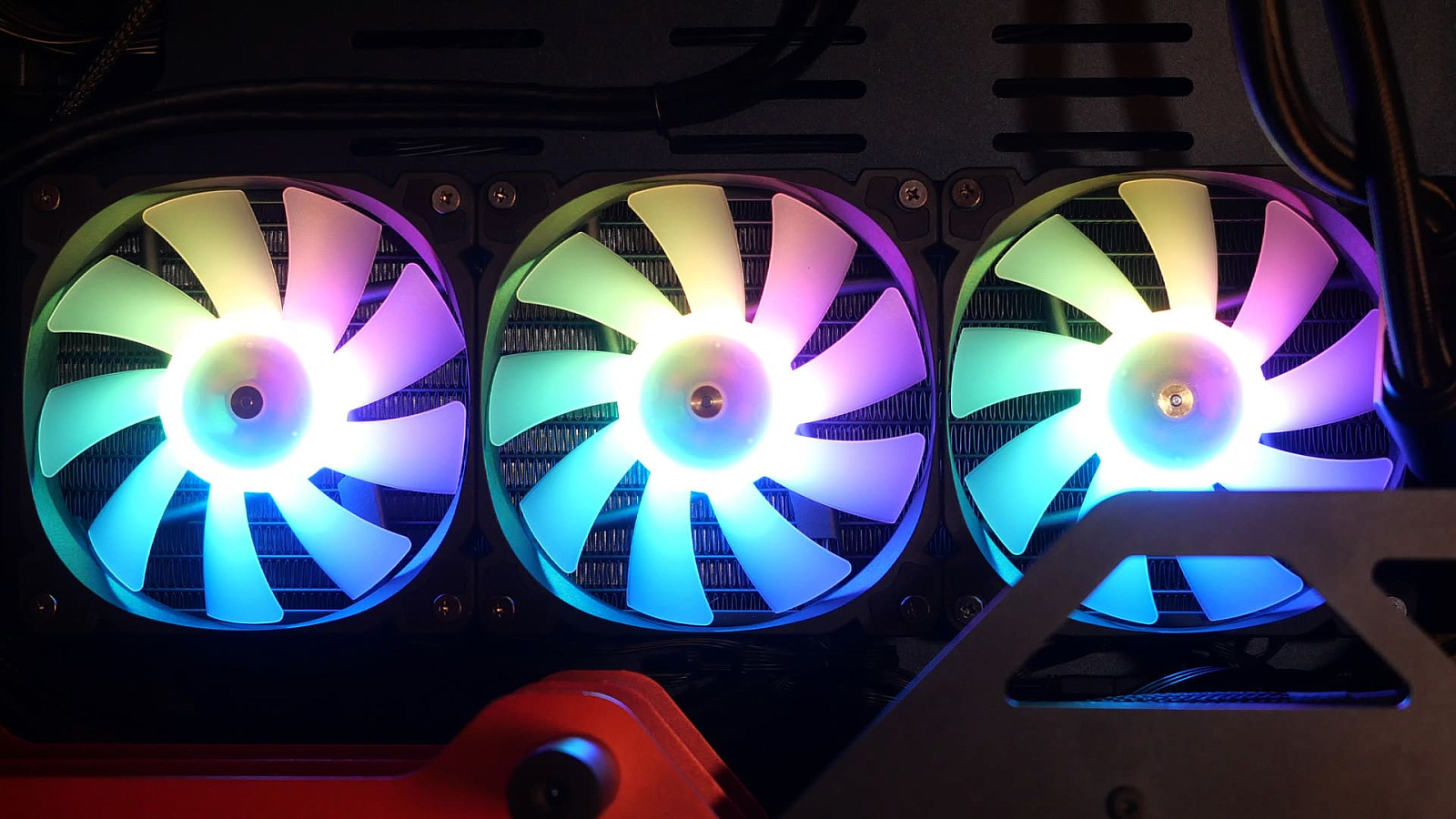

Все три рассмотренные системы охлаждения оснащены ARGB-подсветкой. По сути она двухзонная: светятся декоративные модули на водоблоках и крыльчатки вентиляторов. В принципе возможно как раздельное управление подсветкой каждого вентилятора и водоблока, так и синхронизация между ними. Естественно, что подсветка будет работать только при подключении штекеров ARGB в соответствующий пятивольтовый разъём на материнской плате или через сторонний контроллер.

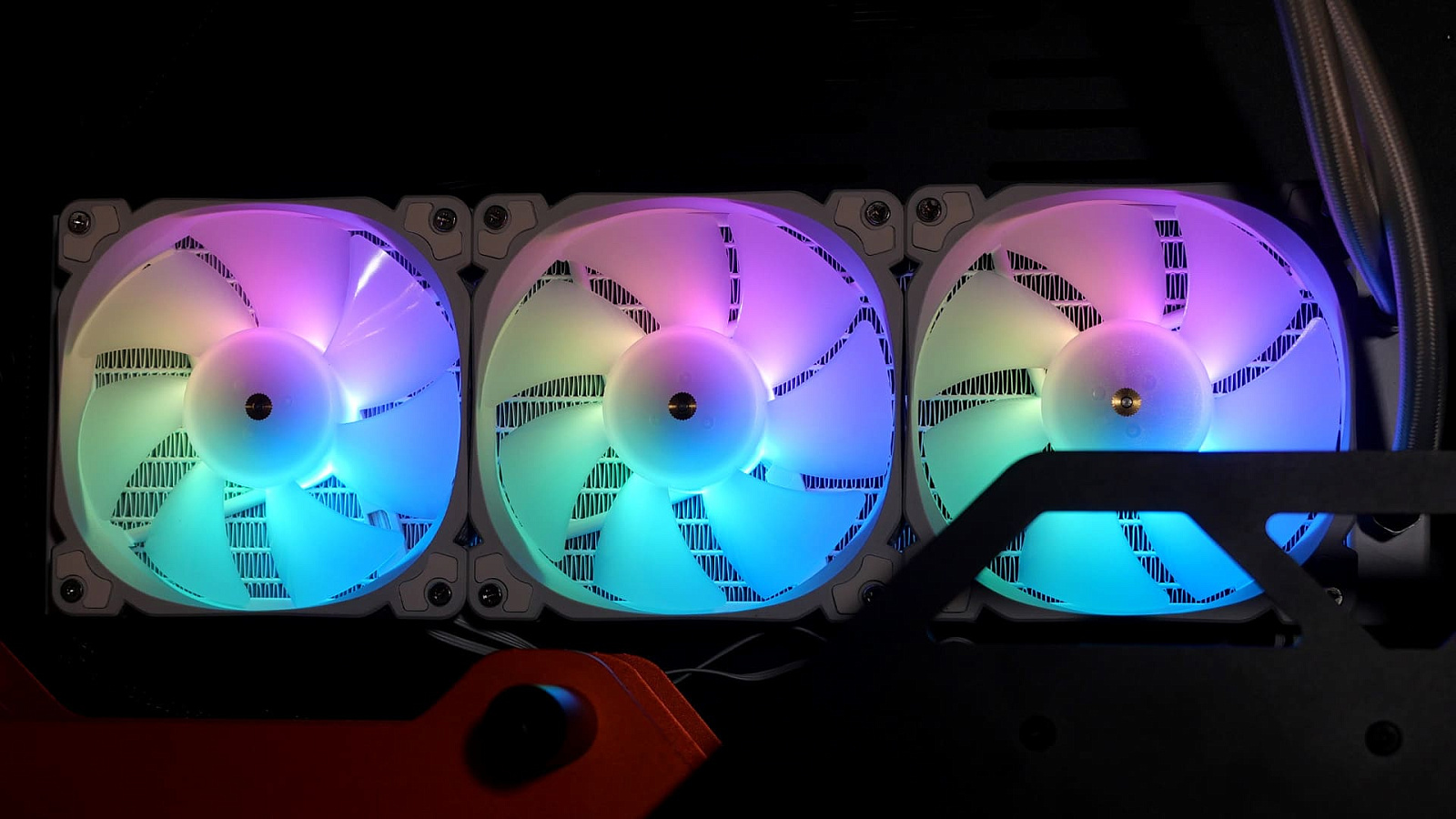

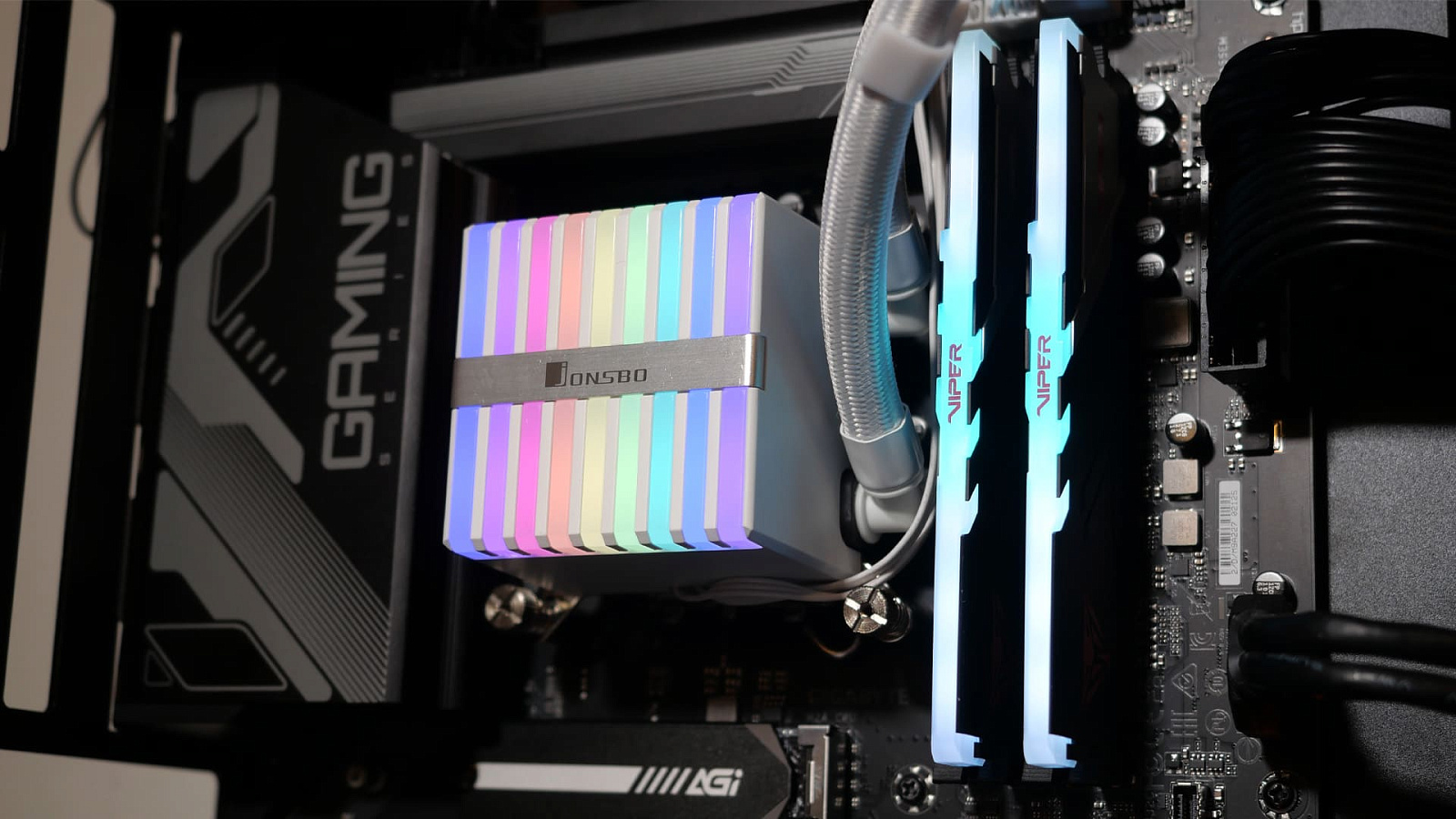

Подсветка Jonsbo HXW-360 ARGB White:

Подсветка Jonsbo Jonsbo TF-360 ARGB:

Подсветка Jonsbo Shadow TW4-360 ARGB Ver 2.0:

Тестирование

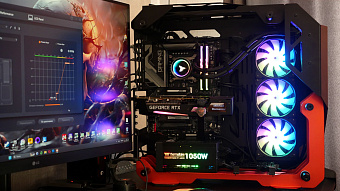

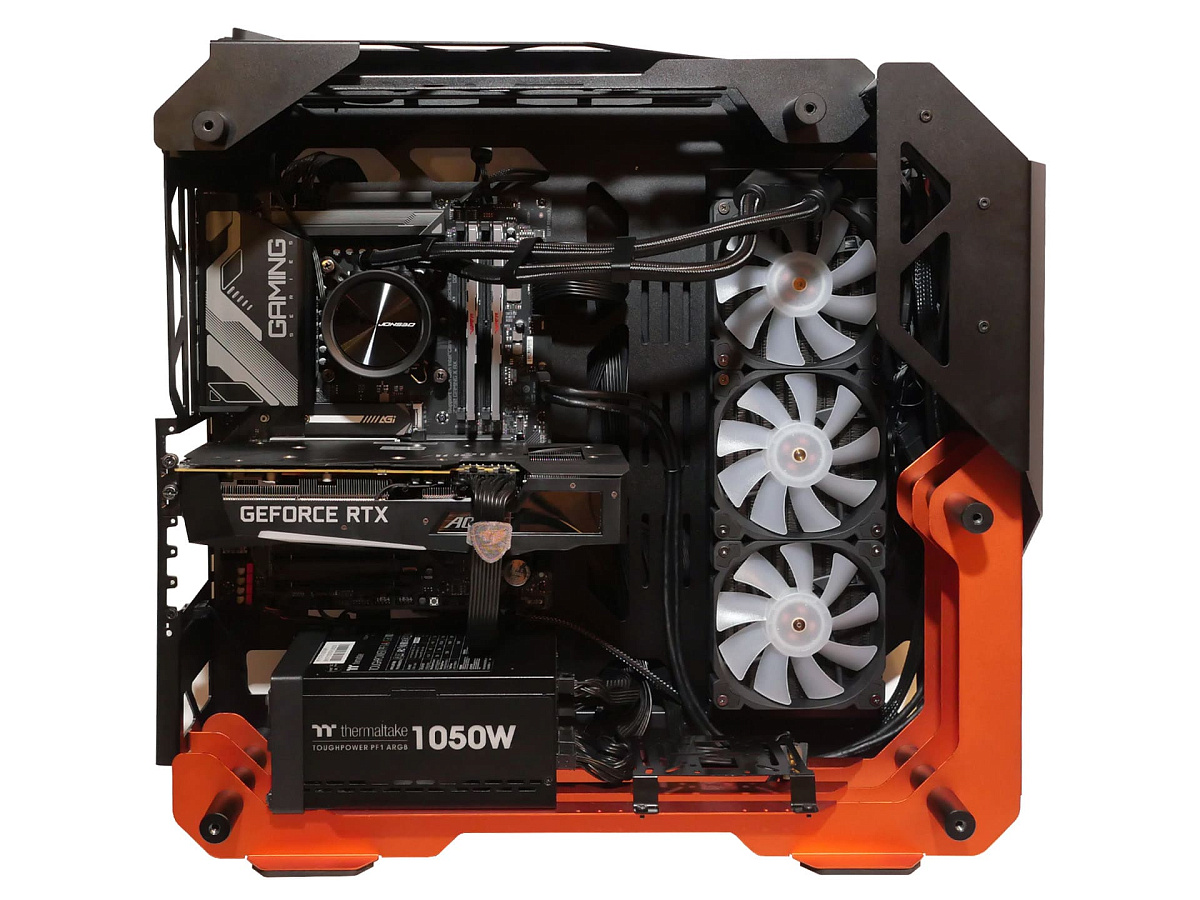

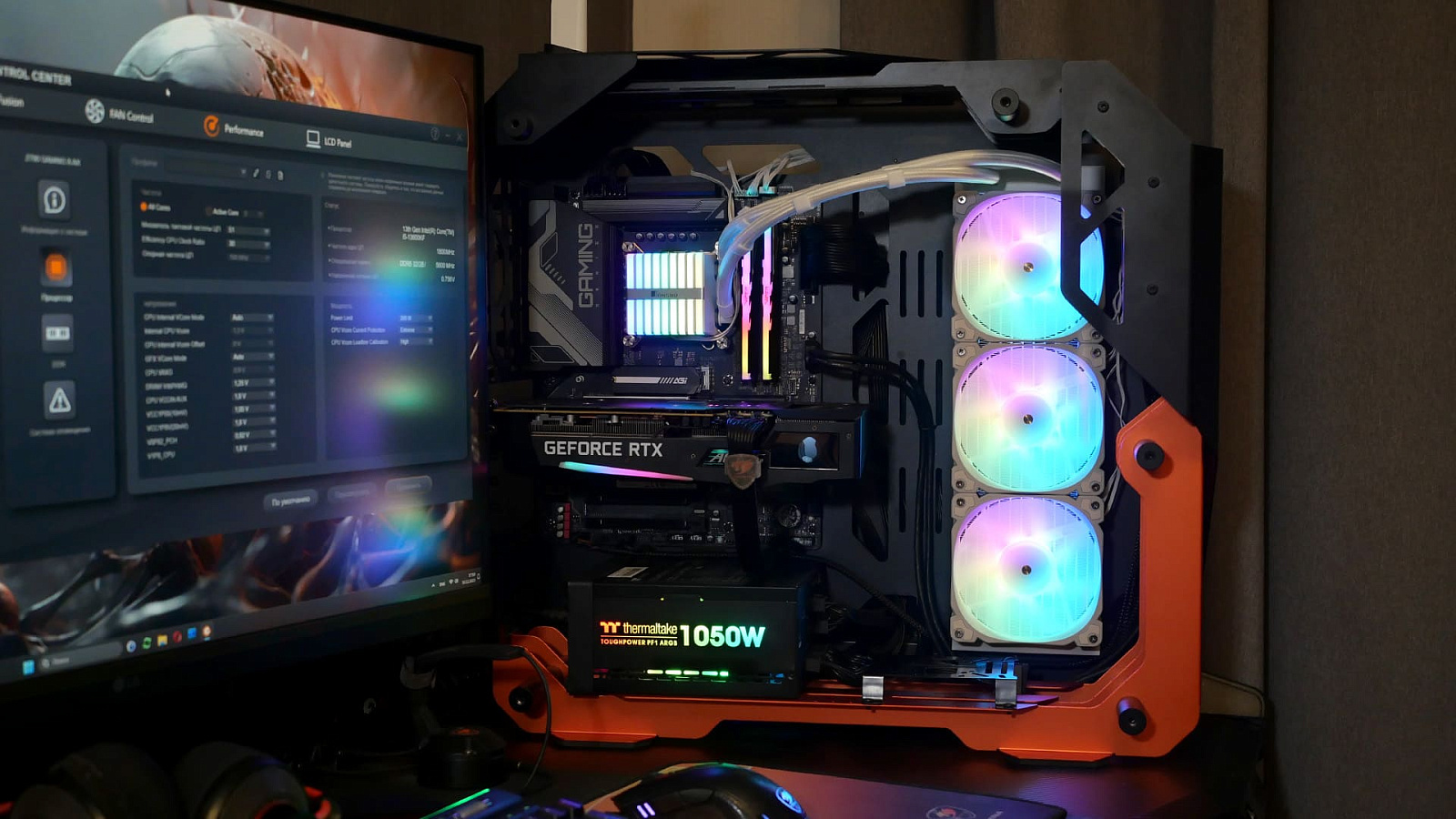

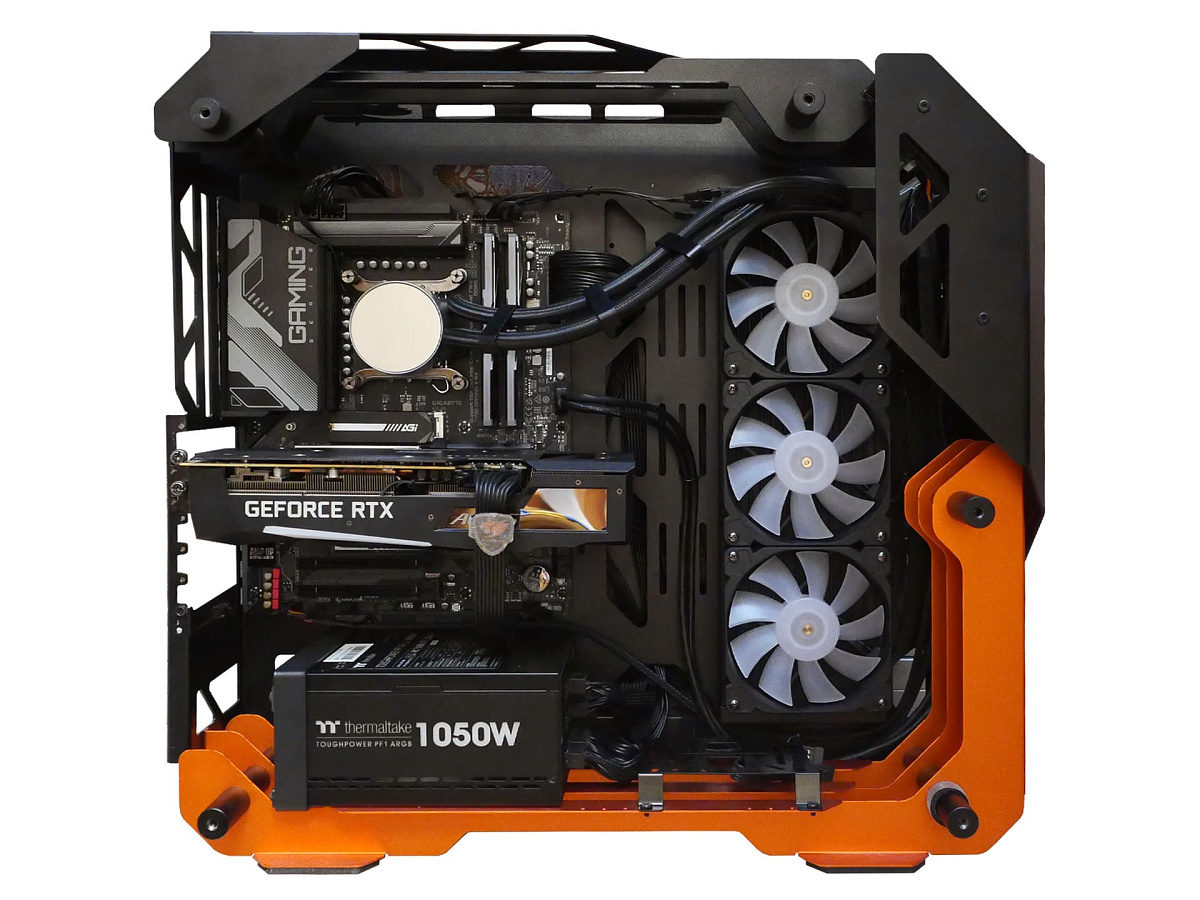

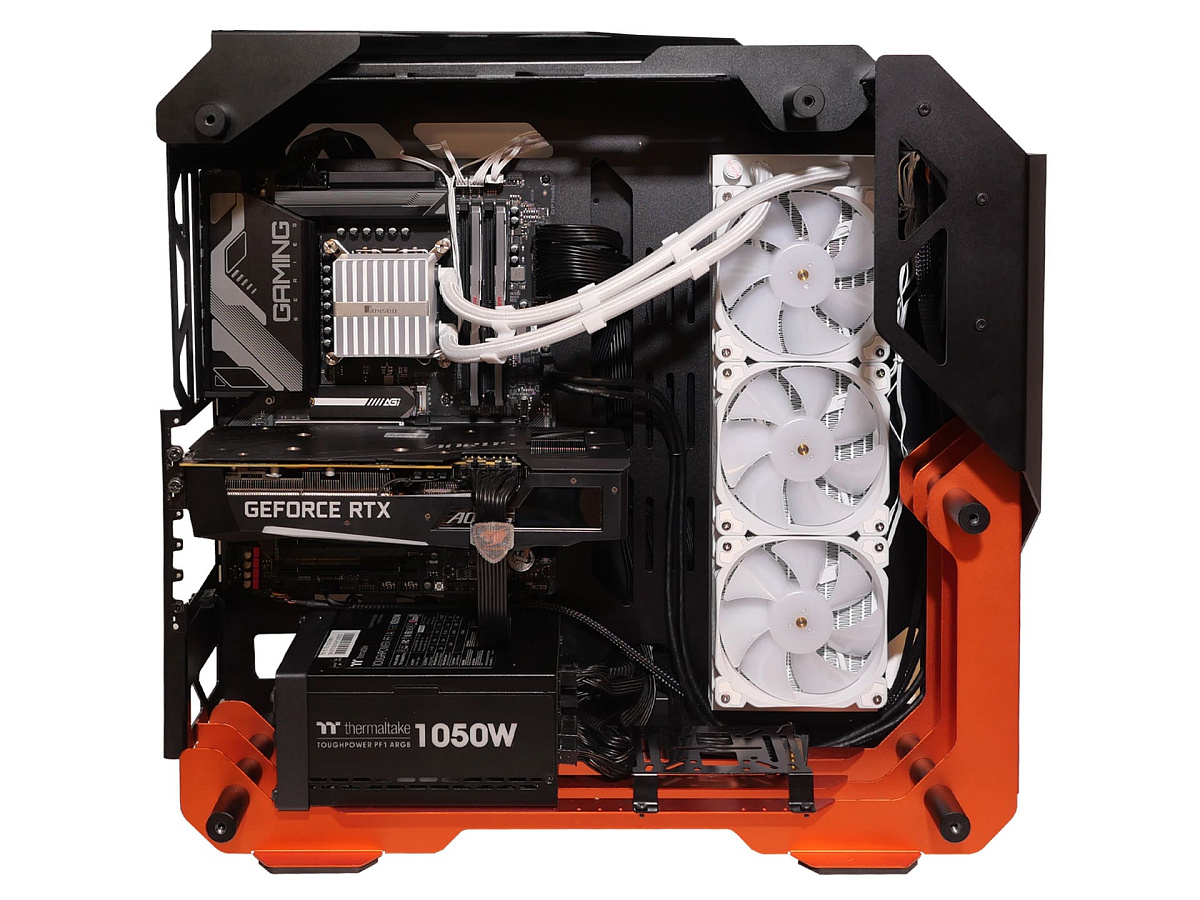

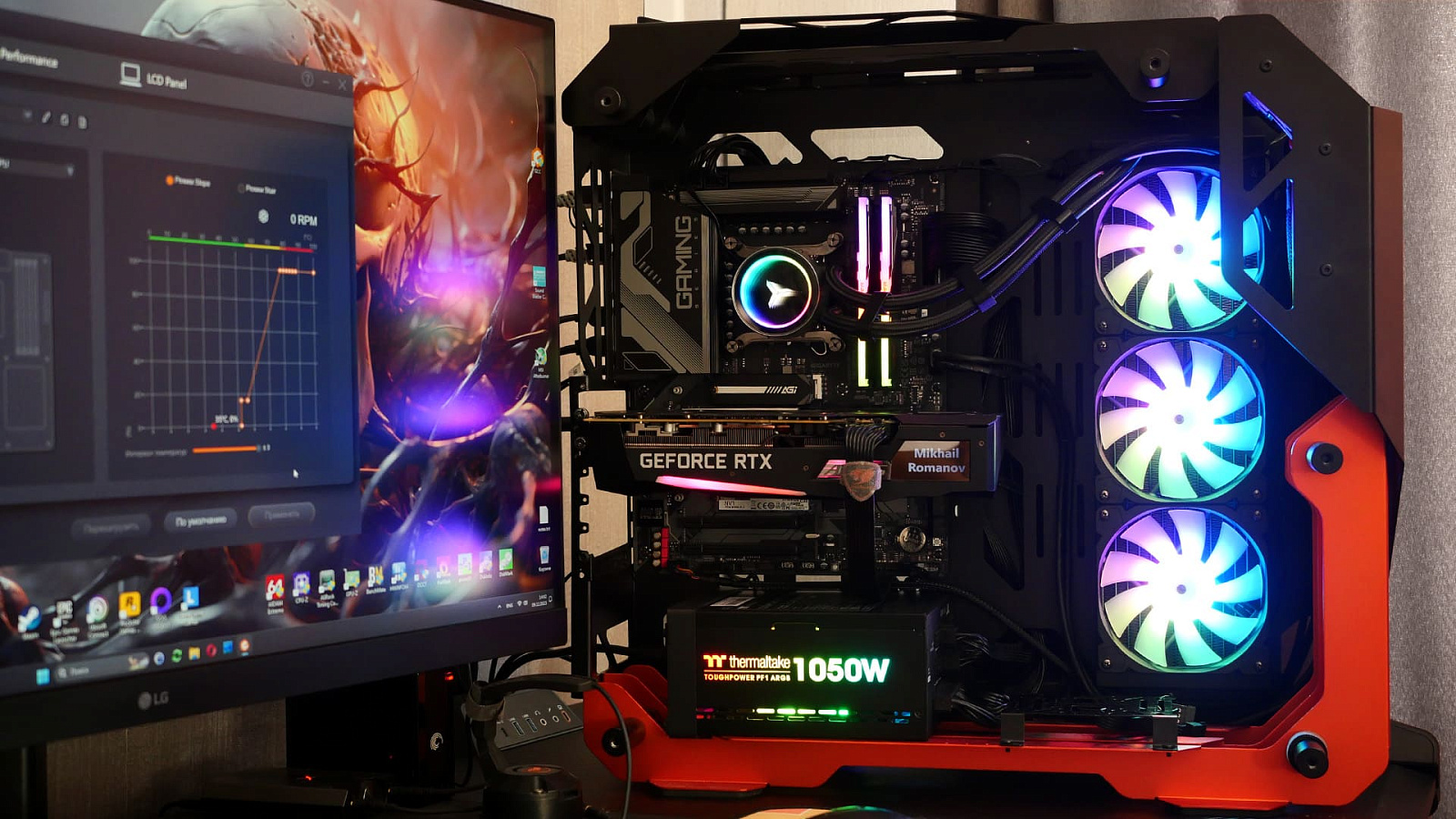

Рассмотренные в обзоре AIO-системы жидкостного охлаждения Jonsbo протестированы на ПК, подробная конфигурация которого приведена в таблице ниже. Температура компонентов наблюдалась по показаниям встроенных датчиков через программу HWiNFO64 версии 7.66. Для стресс-тестирования применялись утилиты: AIDA64 6.92.6600 (System Stability Test, CPU+FPU), Furmark 1.37.2.0 (CPU Burner 0.1.0), OCCT 12.1.11 (Linpack 2019, 20 потоков, 16384 МБ и Power при установке лимитов потребления процессора в BIOS PL1=PL2=200 Вт), Prime95 30.5 build 1 (Small FFT's, 14 потоков).

Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за 30 минут игры в FarCry New Dawn при разрешении 2К и максимальных настройках графики и PUBG при разрешении 2К и настройках графики "Ультра".

Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА.

Тип комплектующих Модель
Материнская плата

Gigabyte Z790 Gaming X AX (Rev. 1.0, BIOS: F9b)

Процессор

Intel i5-13600KF

Система охлаждения процессора

Jonsbo HXW-360 ARGB White / Jonsbo TF-360 ARGB / Jonsbo Shadow TW4-360 ARGB Ver 2.0

Термоинтерфейс

Из комплекта СЖО

Оперативная память 32 ГБ (2x16 ГБ) Patriot Viper Venom RGB DDR5-5600 (PVVR532G560C36K)

Системный накопитель

AGI AI818 1 ТБ (M.2, NVMe, PCIe 4.0 x4)

Накопитель для хранения данных

Kingston SNVS2000GB 2 ТБ (M.2, NVMe, PCIe 3.0 x4)

Видеоадаптер Gigabyte AORUS RTX 3070 Master 8G (rev. 1.1)
Корпус Cougar Blazer
Блок питания Thermaltake ToughPower PF1 ARGB 1050W (1050 Вт)
Операционная система

Microsoft Windows 11 Pro, версия 22H2 со всеми обновлениями на 04.12.2023

Температура в помещении ~26°C

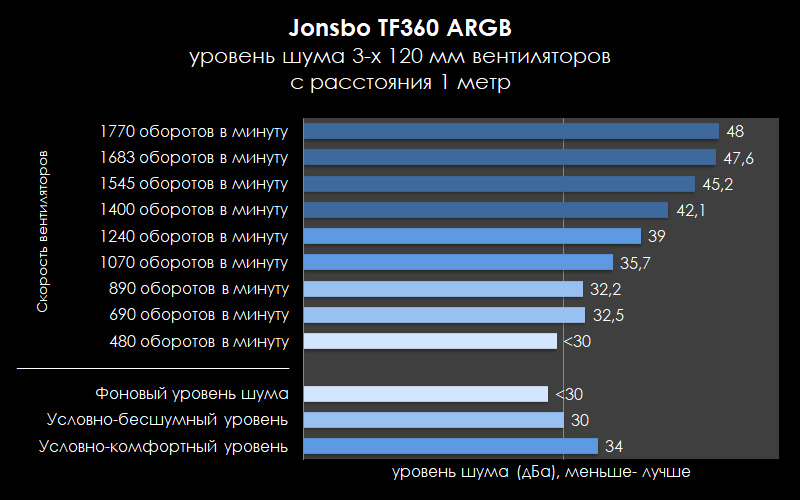

Скорость и шум вентиляторов

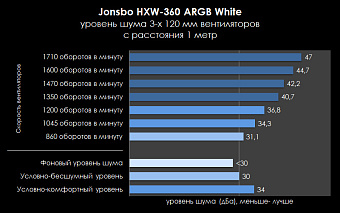

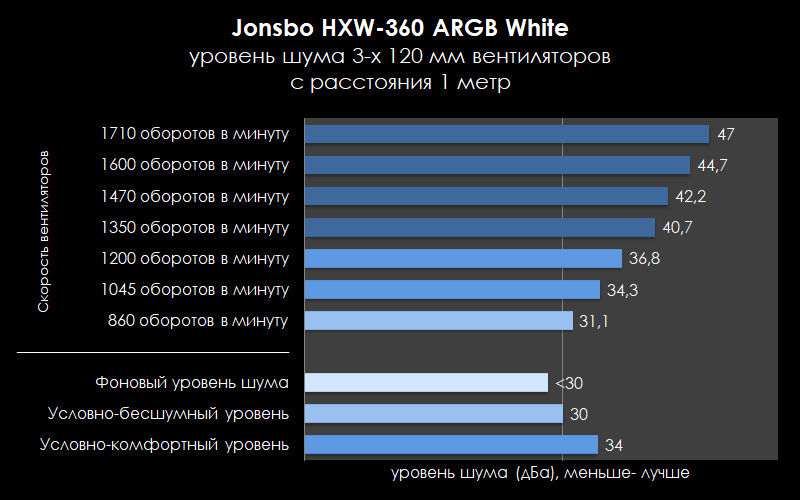

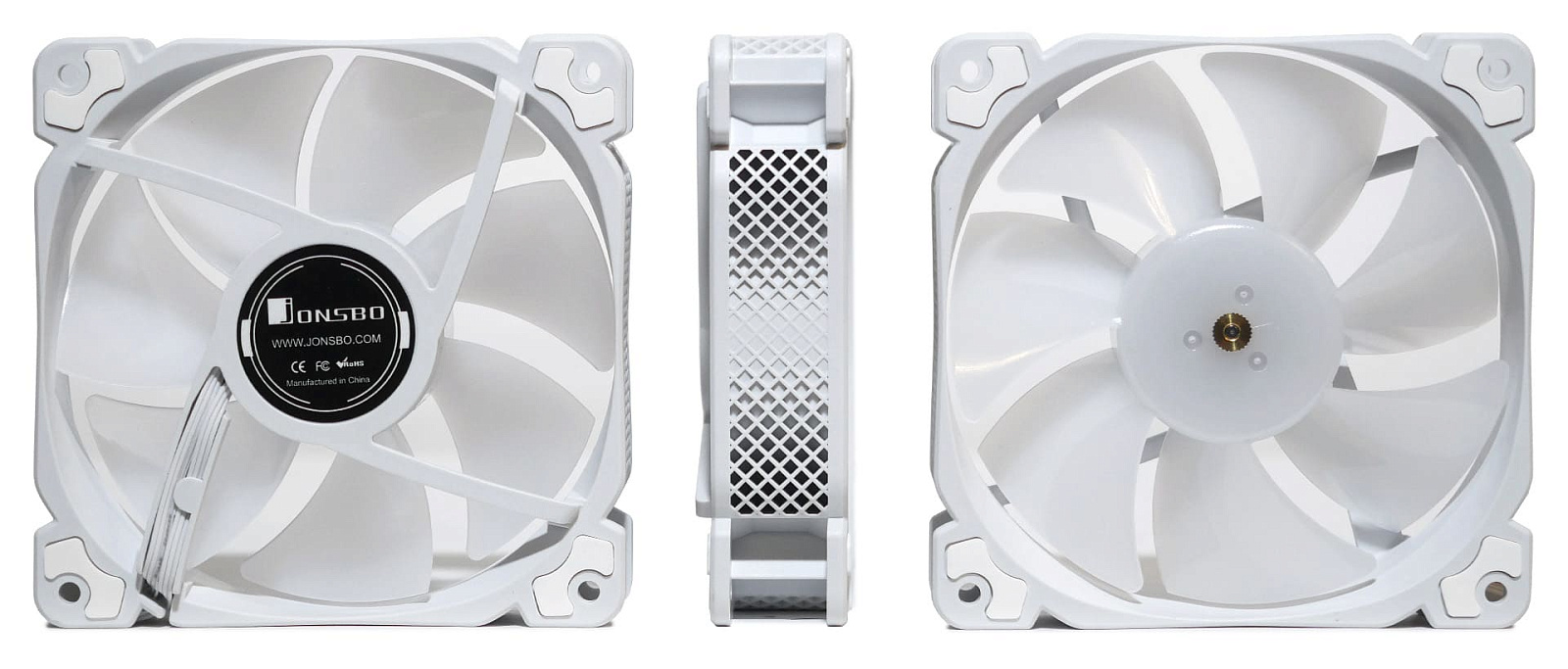

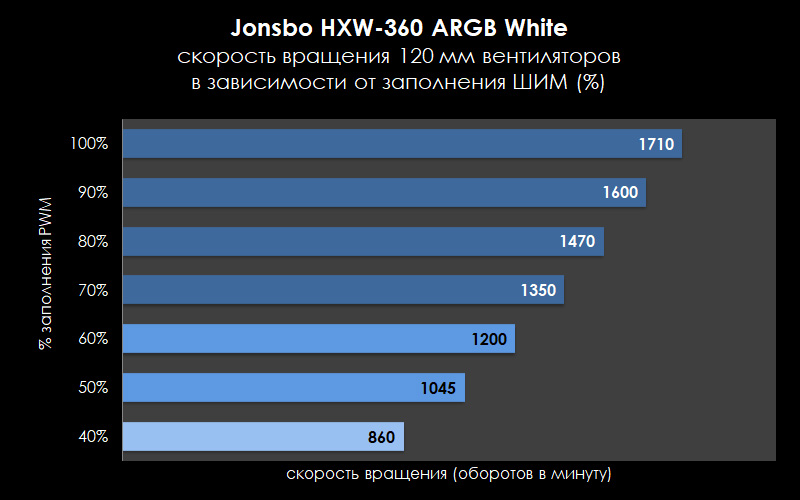

В комплект Jonsbo HXW-360 ARGB White входят три 120 мм семилопастных вентилятора белого цвета. Информации о точной модели нет на наклейке. Каркас из пластика, но не хлипкий. По углам приклеены резиновые накладки для снижения негативных эффектов от вибрации во время работы.

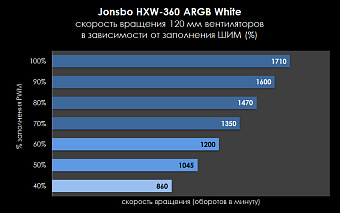

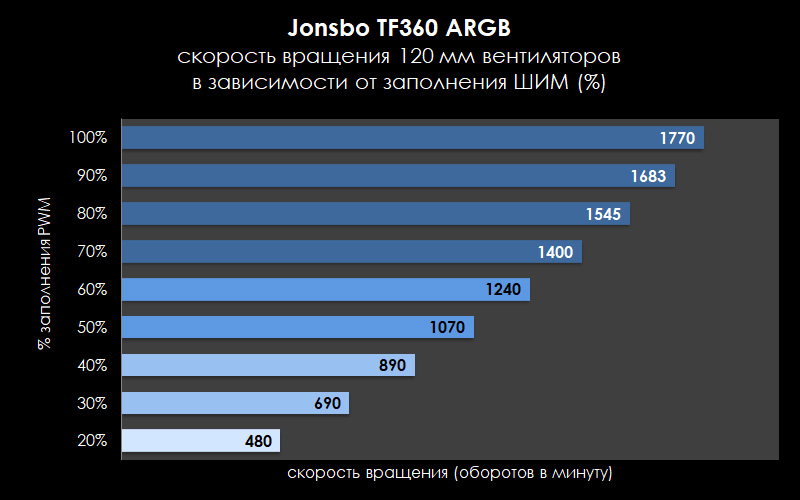

Вентиляторы, подключенные к разъёму CPU_FAN, в ходе тестов вращались со скоростью от 850 до 1700 оборотов в минуту. У них достаточно высокий порог напряжения для старта. При управлении софтом от материнской платы — от 40% PWM. Уровень шума трёх, одновременно работающих, вентиляторов на средних оборотах — умеренный, на максимальной скорости некомфортный — до 47 дБА с расстояния 1 метр. Ориентир для тихой работы — до 900 оборотов в минуту (~41% PWM).

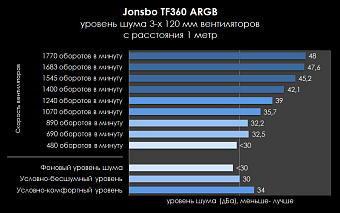

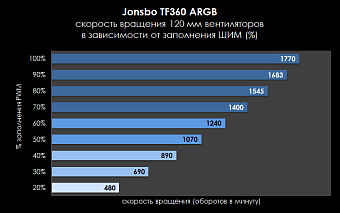

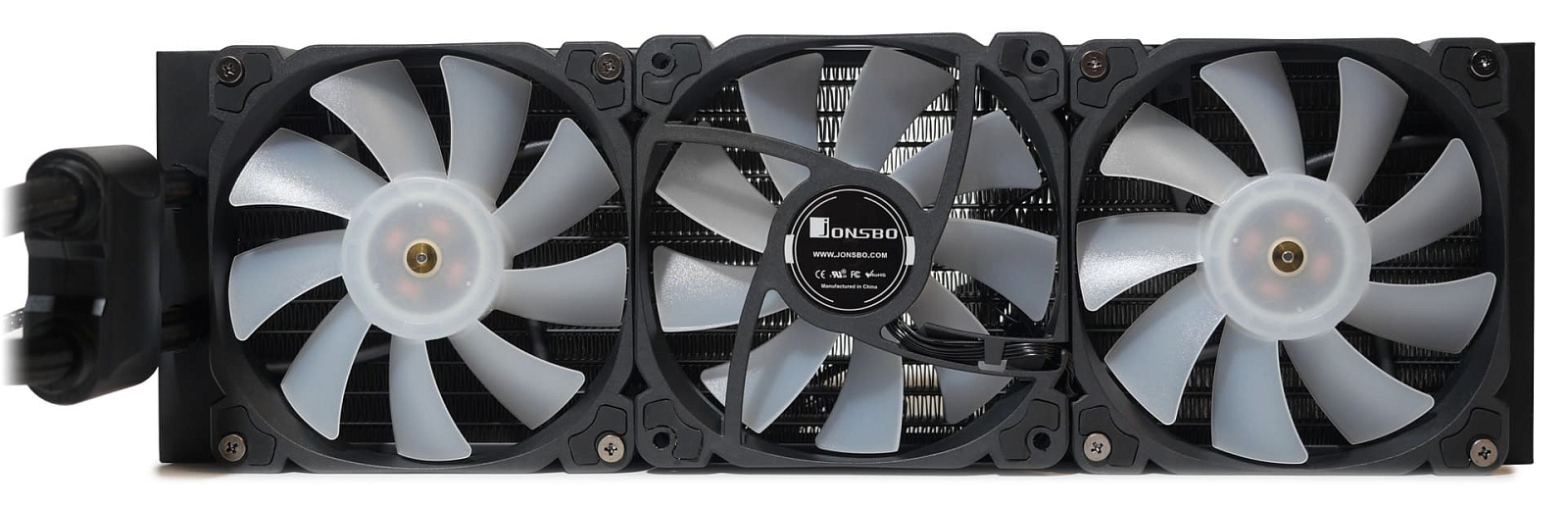

В комплекте Jonsbo TF360 ARGB три 120 мм девятилопастных вентилятора чёрного цвета, по которым не приведена какая-либо информация на наклейке, за исключением бренда и страны производства. Каркас пластиковый, добротный. По углам также приклеены резиновые накладки.

При подключении этих вентиляторов к разъёму CPU_FAN на материнской плате тестового стенда скорость вращения составила от 480 до 1770 оборотов в минуту. Уровень шума достаточно высокий, особенно при скорости выше 60% PWM (1200 оборотов в минуту). Примечательно, что звук работы становится хорошо различим на общем шумовой фоне ПК начиная уже от 30% PWM (690 оборотов в минуту) и вследствие не очень хорошей балансировки крыльчатки на этой скорости шум даже чуть выше, чем при более высокой скорости 40% PWM (890 оборотов в минуту). При сборке тихого ПК эти вентиляторы желательно зафиксировать на минимально возможных значениях скорости.

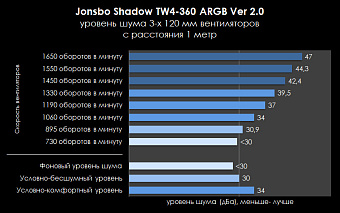

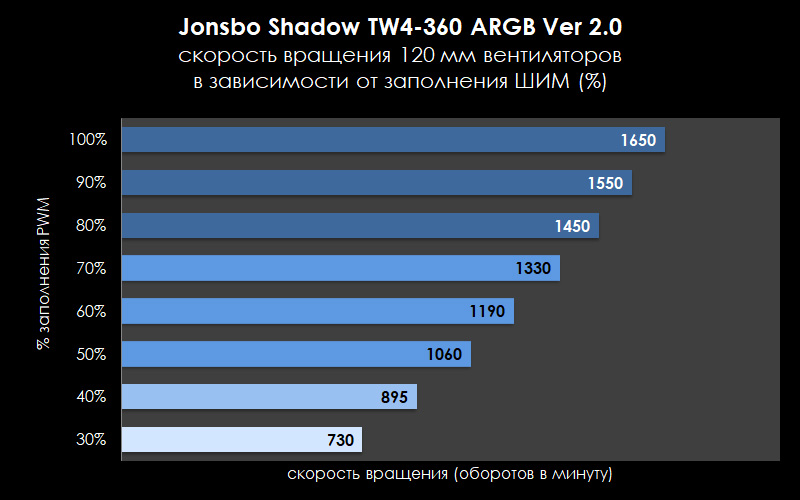

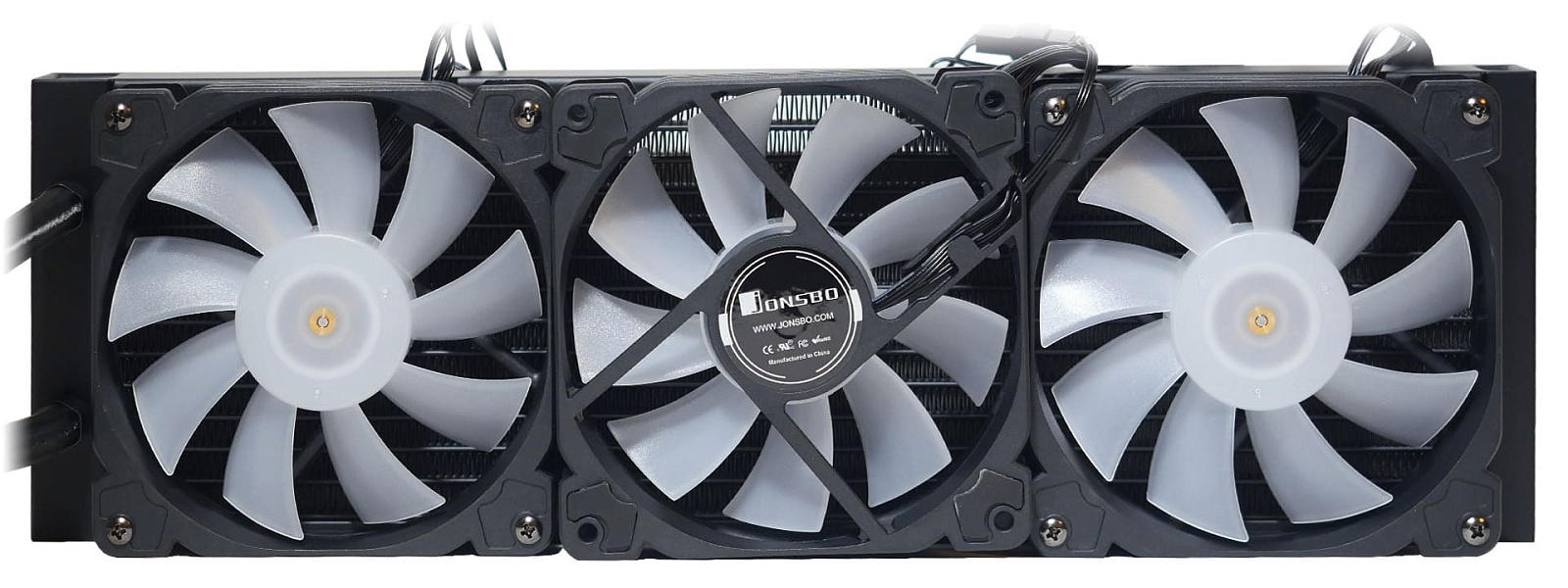

С Jonsbo Shadow TW4-360 ARGB Ver 2.0 идут три 120 мм девятилопастных вентилятора чёрного цвета, которые немного отличаются дизайном каркаса сбоку и крыльчаткой. Полезной информации о характеристиках на наклейке также, как и у рассмотренных "собратьев", не найти. К качеству пластика каркаса и крыльчатки также нет претензий. Про резиновые вставки по углам не забыли и в этой модели.

На тестовом стенде при подключении к разъёму CPU_FAN скорость вращения составила от 700 до 1650 оборотов в минуту. Уровень шума во время работы приличный. Начиная от 50% PWM, что соответствует приблизительно 1060 оборотам, и выше вентиляторы выходят за "условно комфортный" уровень в 34 дБА с расстояния 1 метр. При близком расположении ПК на рабочем столе они будут сильно слышны. Если позволяет тепловой пакет процессора, то рекомендует ограничить скорость вентиляторов на уровне до 40% PWM (~900 оборотов в минуту) для тихой работы.

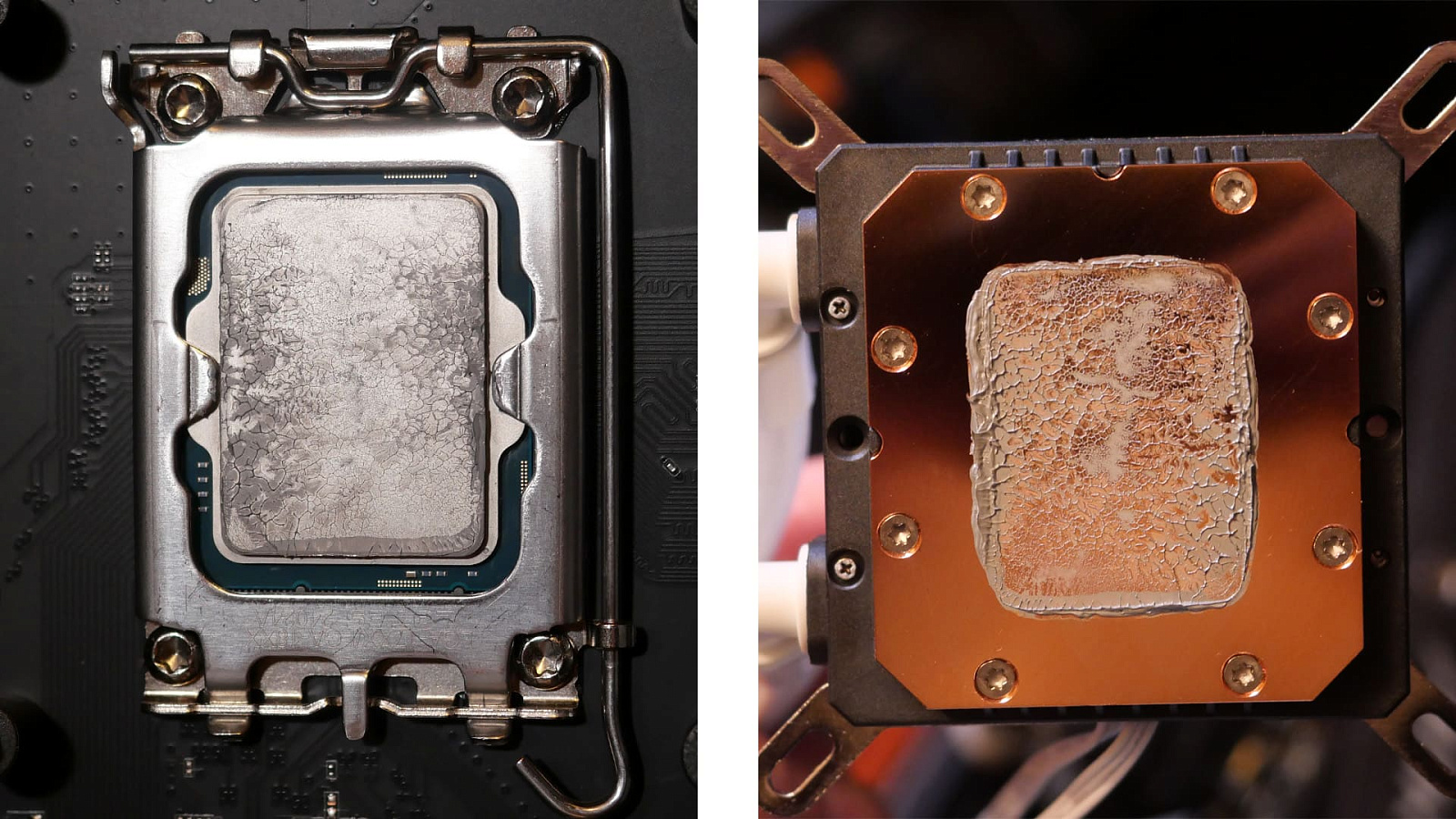

Термоинтерфейс и основание водоблока

В комплекте с системой охлаждения Jonsbo HXW-360 ARGB White прилагается компактный шприц с термопастой от Thermal Grizzly. Какая именно, к сожалению, не указано на наклейке. Цвет — серый, консистенция умеренно вязкая, нанесение комфортное. Есть пластиковая лопатка для разравнивания чёрного цвета.

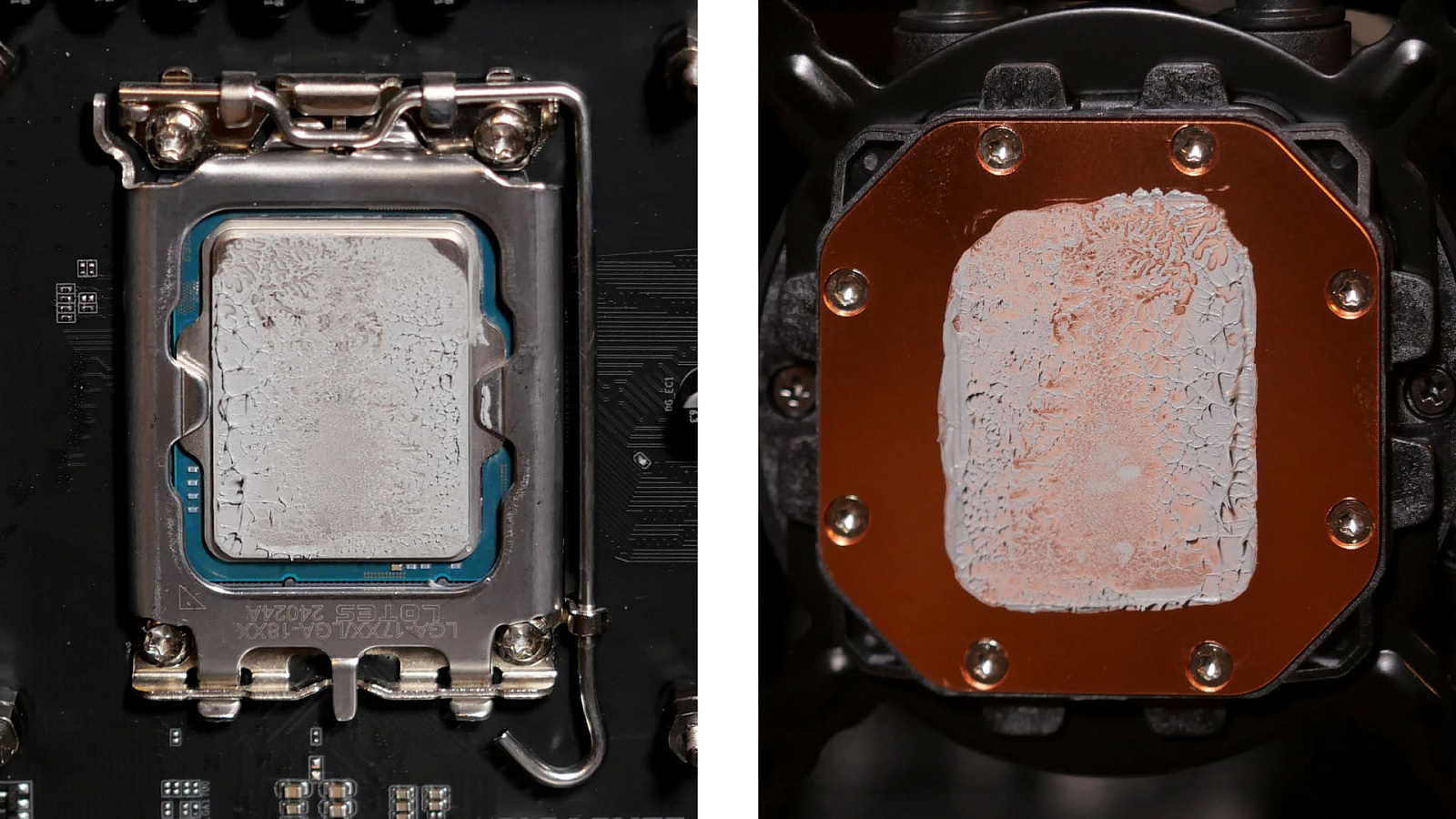

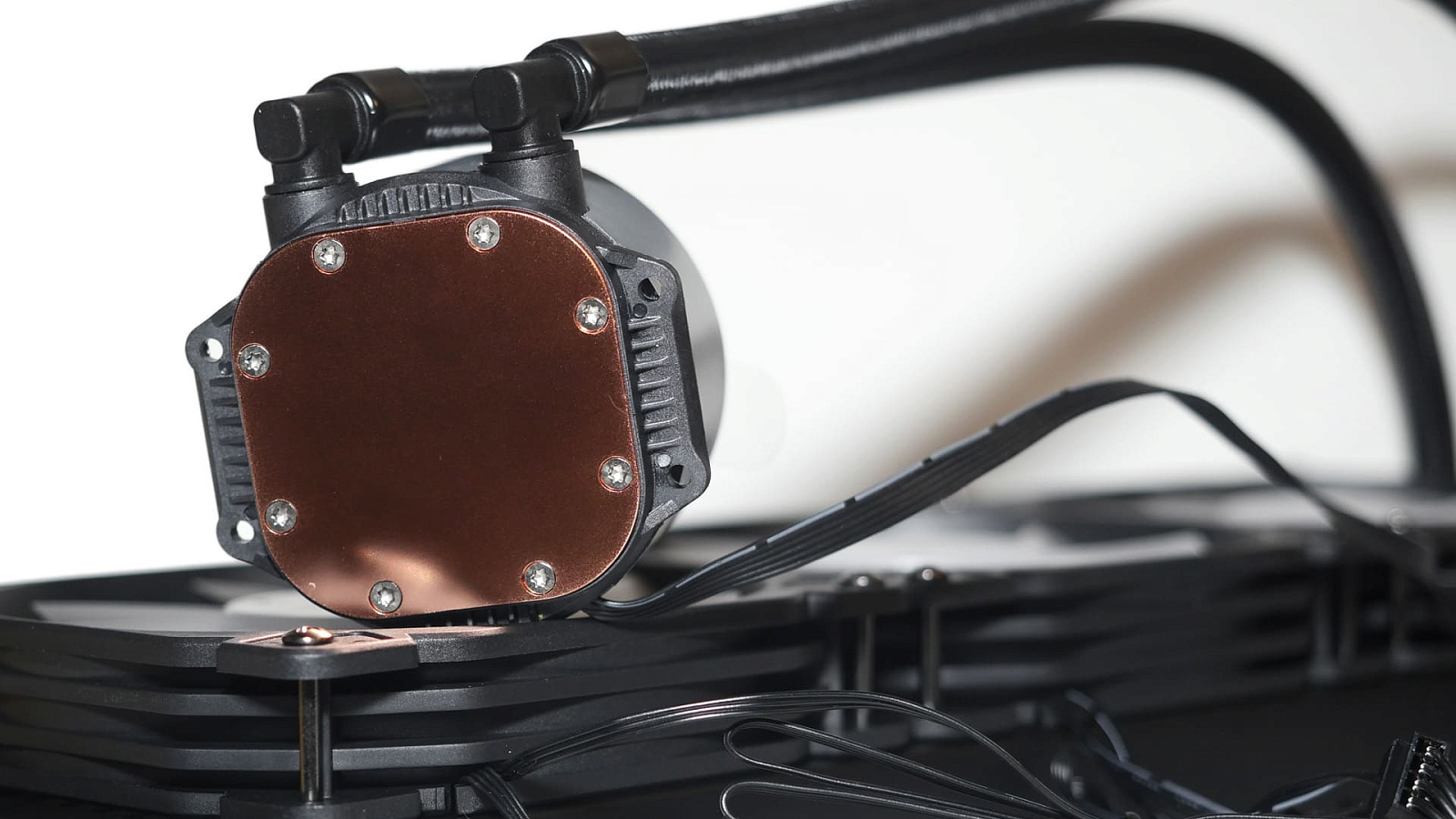

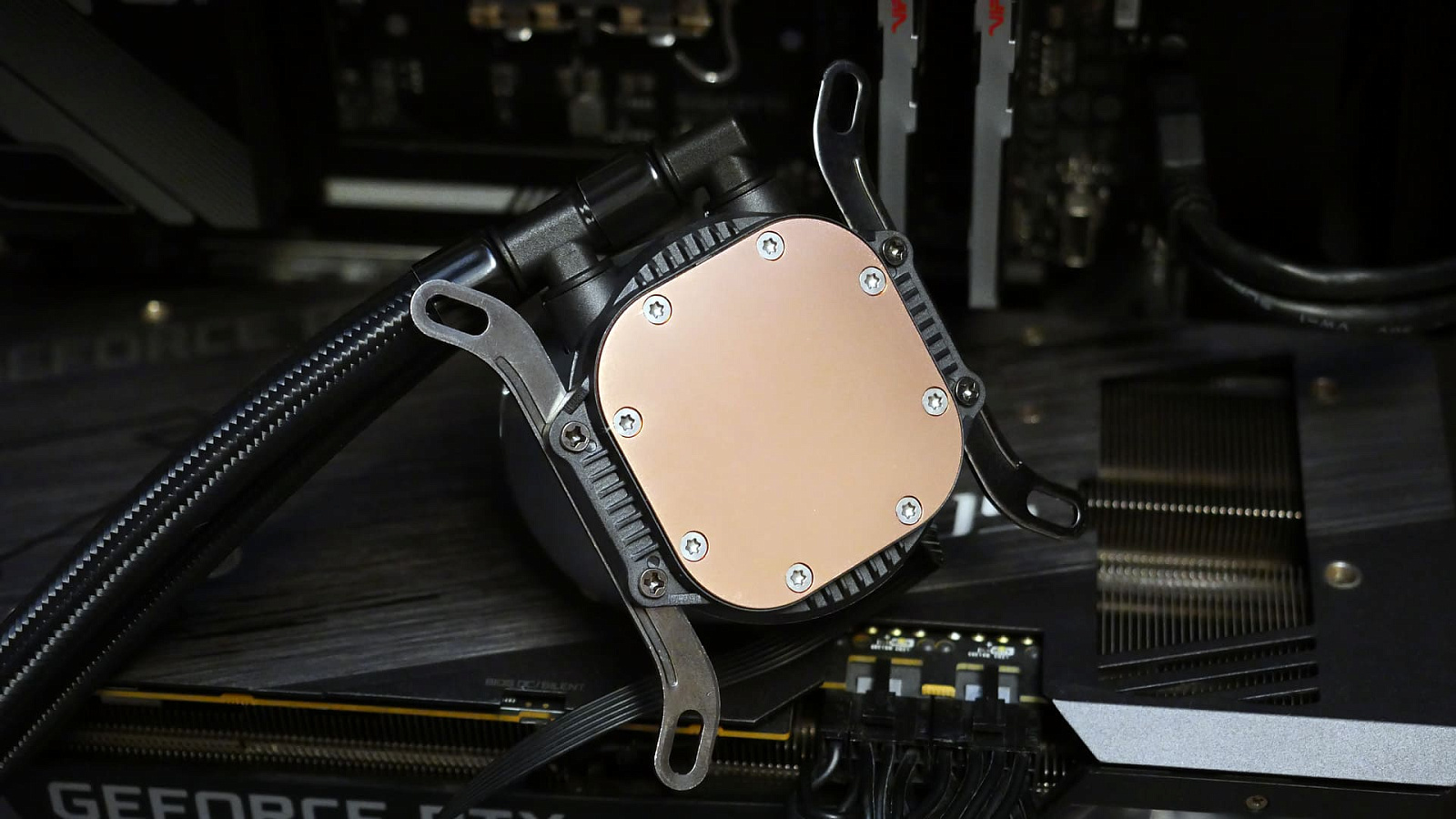

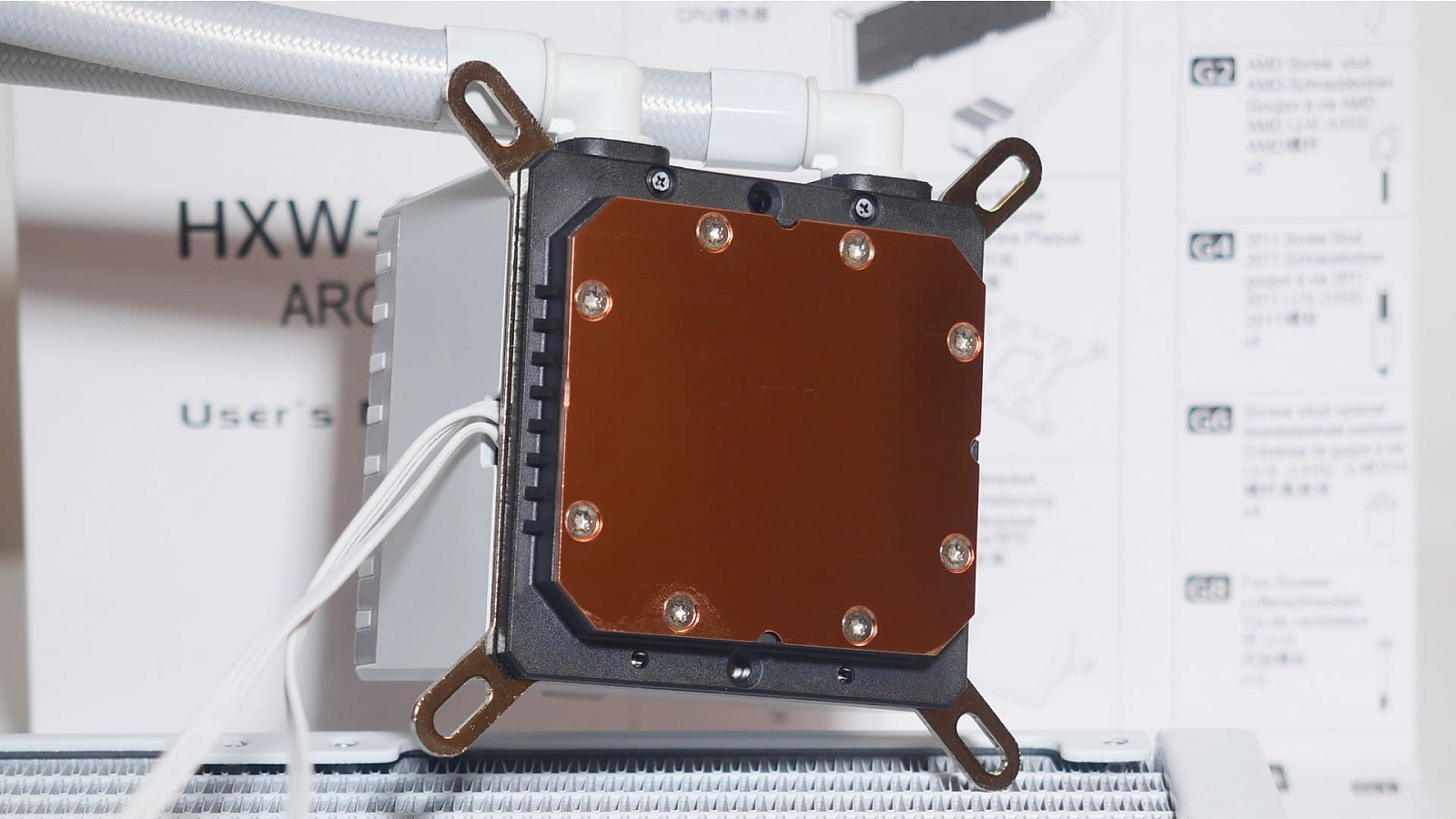

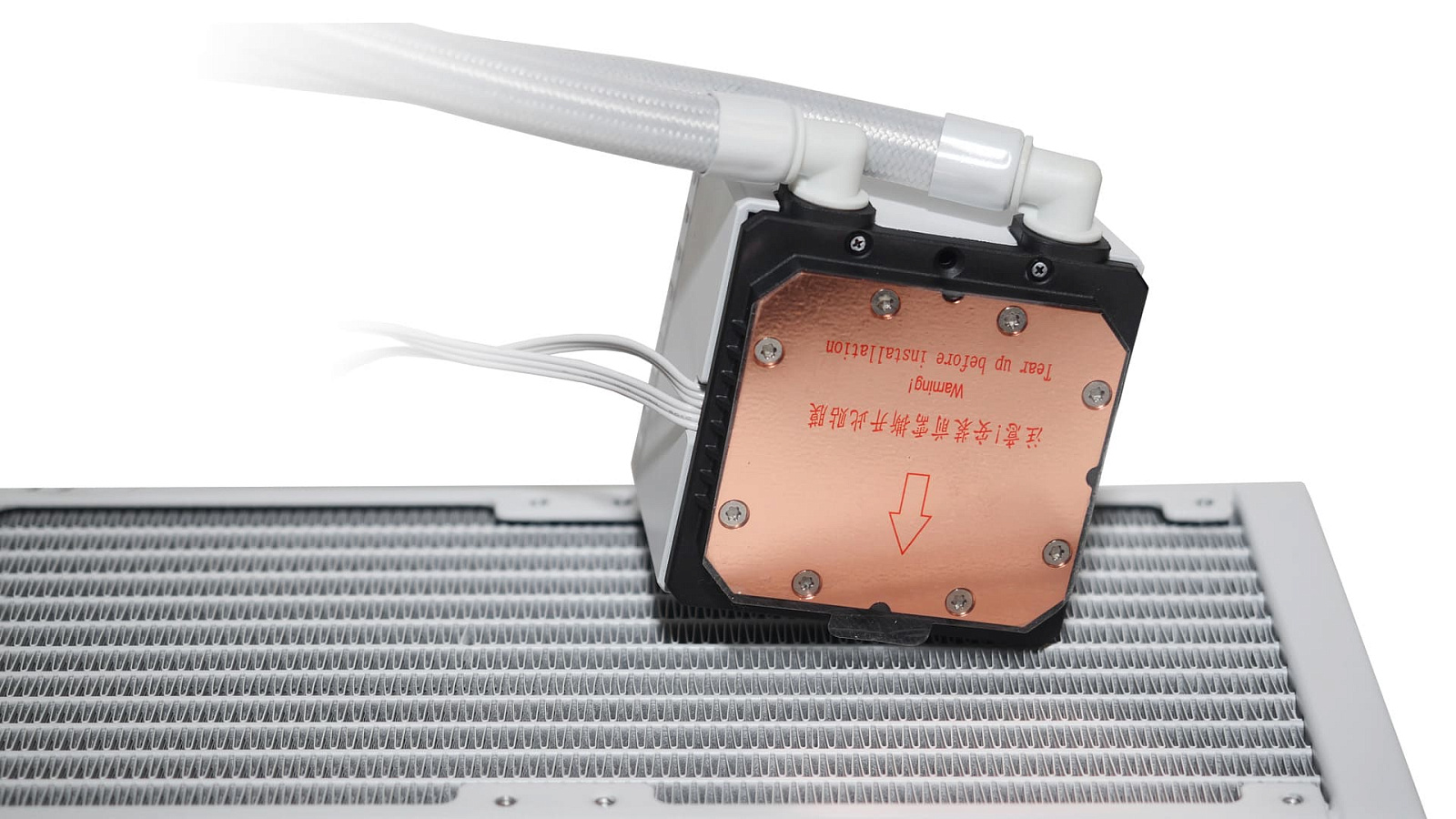

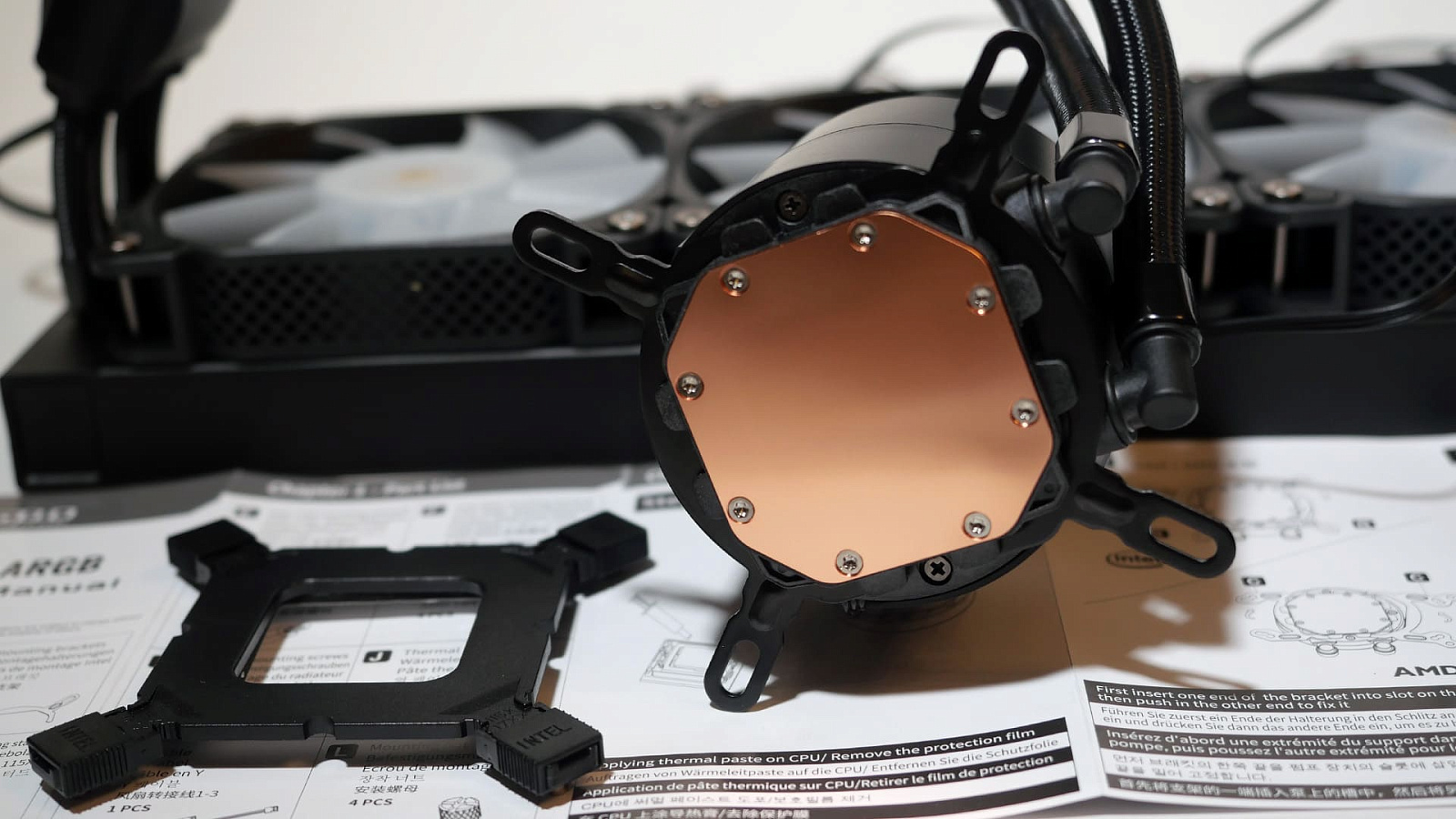

Медная пластина водоблока HXW-360 по форме напоминает прямоугольник 55,5 x 61 мм со срезанными углами. Полезная площадь внутри периметра из крепёжных винтов — приблизительно 49 x 44 мм. Полировка хорошая, но не до зеркального отражения. Центральная часть имеет технологическую выпуклость в доли миллиметра для усиления прижима к центру теплораспределительных крышек процессоров.

Вместе с Jonsbo TF360 ARGB идёт компактный шприц с белой наклейкой и логотипом Jonsbo, внутри которого около грамма термопасты серого цвета. Консистенция удобная для нанесения. Прозрачная пластиковая лопатка для разравнивания прилагается.

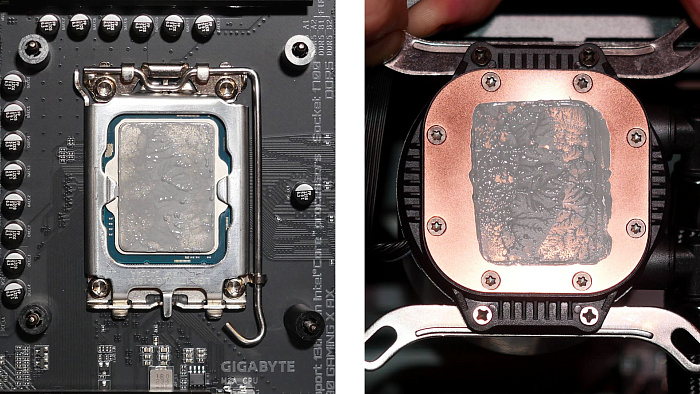

Медная пластина основания водоблока TF360 восьмиугольника со сглаженными углами (54,5 мм x 54,5 мм). Область внутри периметра из крепёжных винтов — приблизительно 44,5 мм x 44,5 мм. Полировка хорошая и также без зеркального фанатизма. Центральная часть имеет типовую технологическую выпуклость в доли миллиметра для акцентированного прижатия к центру процессора.

Jonsbo Shadow TW4-360 ARGB Ver 2.0 комплектуется термопастой в шприце с чёрной наклейкой с логотипом Jonsbo и весом 1 грамм. Консистенция напоминает таковую у темоинтерфейса у TF360. Разравнивается легко. Про лопатку не забыли, хотя точечный метод нанесения всё же значительно быстрее и удобнее, чем растирание равномерным слоем.

Медная пластина основания водоблока TW4-360 напоминает квадрат 54 мм x 54 мм со скруглёнными углами. Область внутри периметра из крепёжных винтов — приблизительно 43 мм x 43 мм. Полировка до матового состояния неплохая, но к ровности поверхности есть небольшие претензии. По отпечатку видно, что классический акцент на прижим в центре не выдержан.

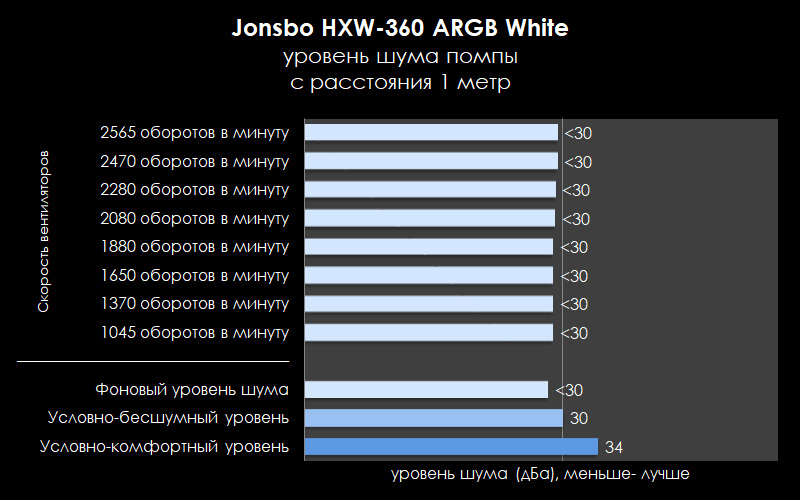

Скорость и шум помпы

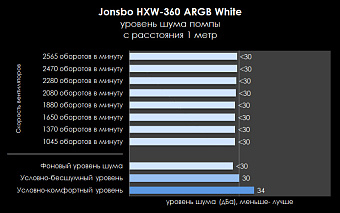

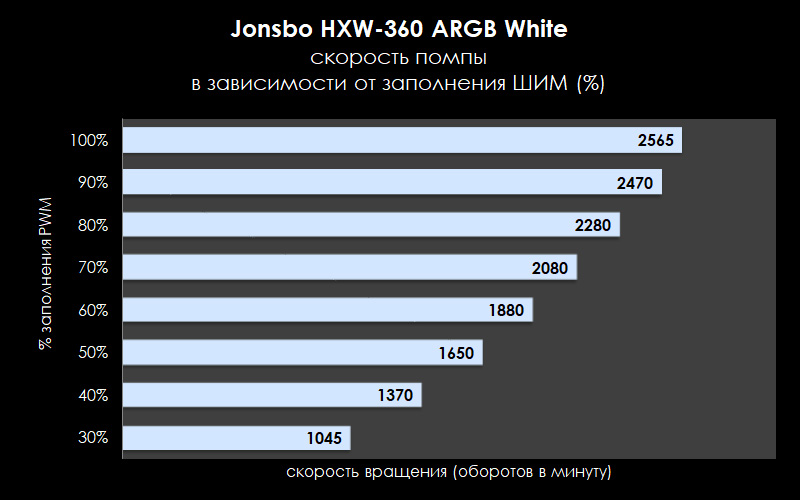

Насос в HXW-360 размещён в водоблоке и работает со скоростью до 2500 оборотов в минуту. Во всём диапазоне скоростей он остаётся практически бесшумным. Звук его работы ниже отметки в 30 дБА с расстояния 1 метр.

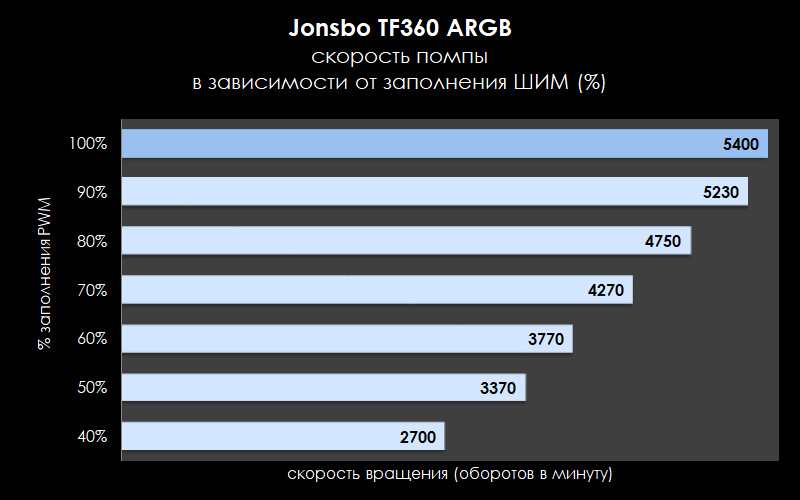

Насос в модели TF360 вынесен из корпуса водоблока отдельно и закреплён на шлангах на расстоянии 5 см от радиатора. Провод питания от неё заключён в дополнительную оплётку, имеет длину 45 см и оканчивается 3-pin коннектором с DC-управлением.

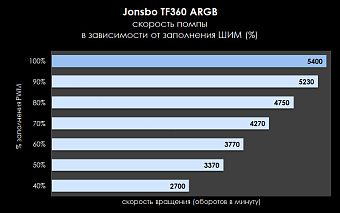

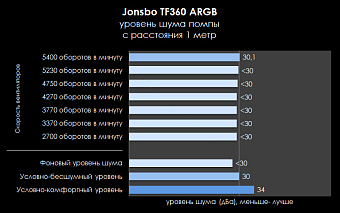

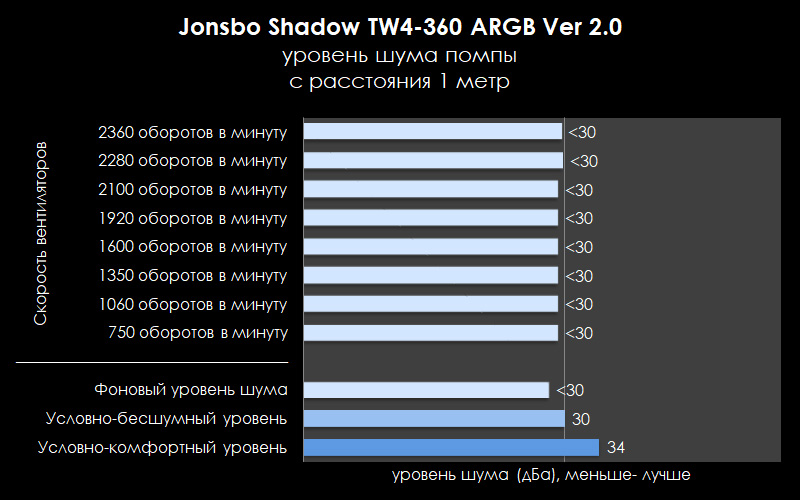

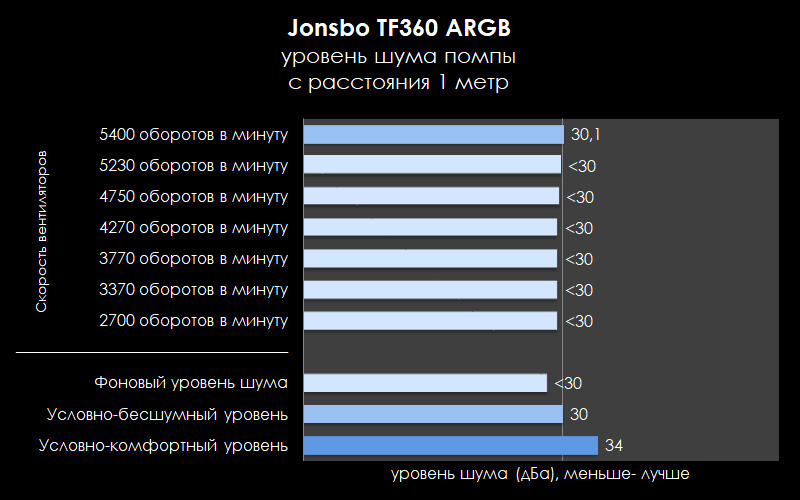

Помпа скоростная — до 5400 оборотов в минуту, но при этом тихая в работе. Максимальный уровень шума ~30 дБА.

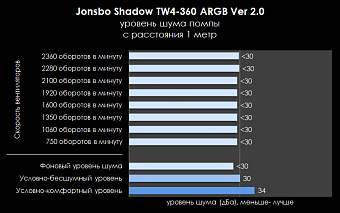

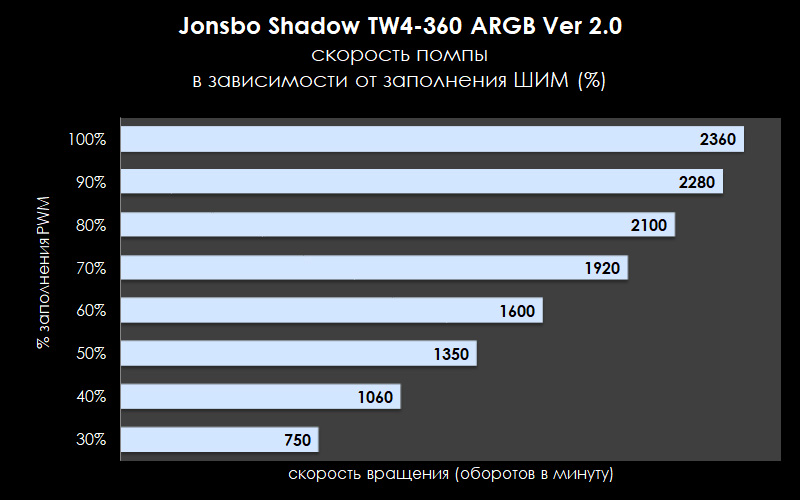

У TW4-360 насос в водоблоке и работает со скоростью до 2300 оборотов в минуту, что чуть ниже заявленного в спецификации на коробке. Как и у HXW-360 он работает очень тихо, практически бесшумно и даже на максимально скорости не пересекает отметку в 30 дБА с расстояния 1 метр.

Температура под нагрузкой

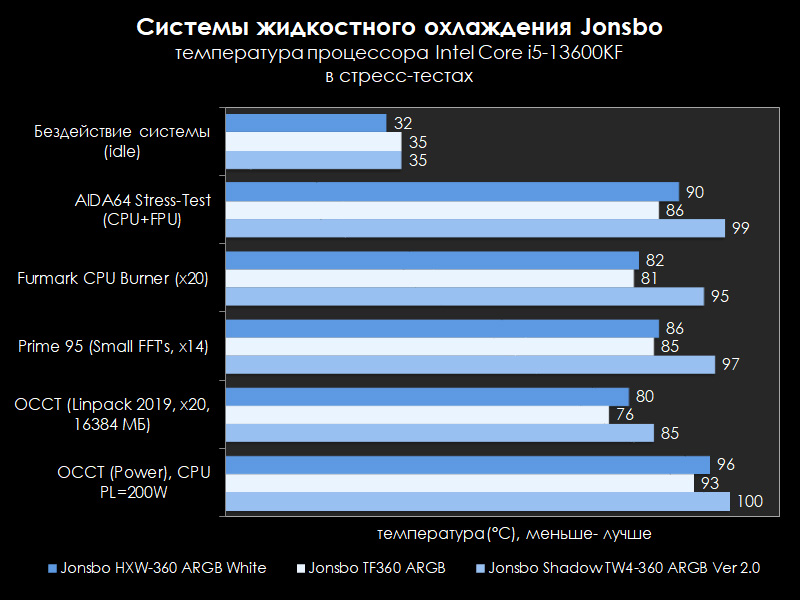

Со стресс-тестами и высоким потреблением процессора, а для Intel Core i5-13600KF в стоке пик CPU Package Power достигал, например, 220 Вт в тесте Power утилиты OCCT, две системы из трёх справились: Jonsbo HXW-360 ARGB White и Jonsbo TF-360 ARGB. Под Jonsbo Shadow TW4-360 ARGB Ver 2.0 при 220 Вт потребления процессор начинал троттлить. Лишь при ограничении лимитов потребления PL1 и PL2 на уровне 200 Вт TW4-360 смогла удержать температуру процессора ниже отметки троттлинга. Остальные тесты пройдены всей троицей успешно без ограничений. Результаты Jonsbo HXW-360 ARGB White и Jonsbo TF-360 ARGB можно назвать средними в своём классе, а результат Jonsbo Shadow TW4-360 ARGB Ver 2.0 — ниже среднего.

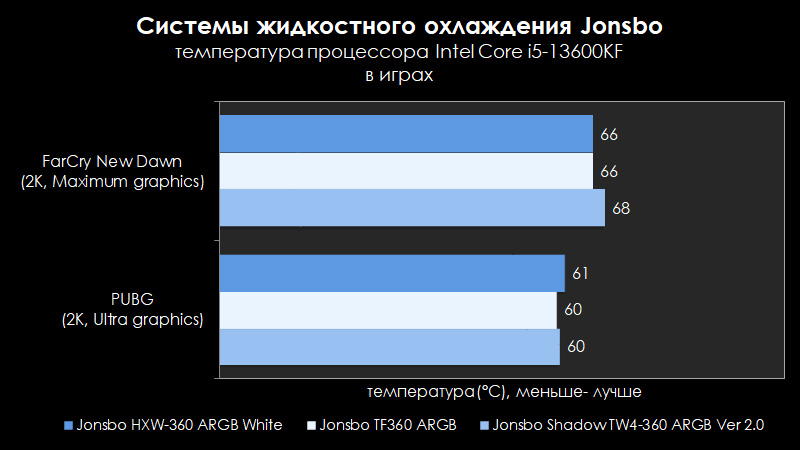

В игре FarCry New Dawn при разрешении 2560х1440 точек и максимальных настройках графики среднее потребление процессора значительно ниже, чем в стресс-тестах — около 85-90 Вт, а в игре PUBG в том же разрешении "2К" и при пресете графики "Ультра" потребление процессора было приблизительно 75-80 Вт. Несмотря на относительно невысокую нагрузку центрального процессора, в этих тестах видеокарта RTX 3070 со своими 260-270 Вт GPU Power прилично нагревала воздух внутри корпуса, а радиатор с вентиляторами СЖО прогонял его через себя. Однако даже в этом случае нагрев процессора был невысокий и все три системы охлаждения успешно выполняли свои функции с близкими результатами. Это говорит о том, что при использовании 360-мм контура в ПК без разгона при игровом применении скорость вентиляторов можно "зажать" в угоду низкого шума, не сильно потеряв в температурах.

Заключение

Протестированные системы охлаждения от Jonsbo оставили после тестов двоякое впечатление. Все три выглядят по своему интересно и наверняка найдут своё место в какой-нибудь игровой сборке ПК с акцентом на ARGB-подсветки. При этом две из них, Jonsbo HXW-360 ARGB White и Jonsbo TF-360 ARGB, показали нормальный результат в классе AIO-систем охлаждения формата 360 мм и, по большому счёту придраться к ним можно только из-за уровня шума при высоких скоростях вентиляторов. К слову к помпам всей троицы претензий по шуму нет, все достаточно тихие, а на средних оборотах условно "бесшумные". Результат работы Jonsbo Shadow TW4-360 ARGB Ver 2.0 немного подкачал в тестах с максимальной загрузкой процессора, но без тестирования другого экземпляра в тех же условиях выносить вердикт рано, так как есть подозрение на недостаточно выровненную поверхность медной пластины конкретного экземпляра. Если отбросить синтетические стресс-тесты в сторону и рассматривать работу всех трёх систем охлаждения в ПК с процессором без разгона, то они справятся, и в большинстве случаев, ограничив скорость вентиляторов, можно будет добиться низкого уровня шума в повседневных задачах и играх.

Преимущества Jonsbo HXW-360 ARGB White:

  • Хорошее охлаждение центрального процессора;
  • Необычная подсветка водоблока;
  • ARGB-подсветка вентиляторов;
  • Совместимость с актуальными сокетами процессоров AMD и Intel;
  • Металлический бэкплейт;
  • Тихая работа помпы;
  • Термопаста Thermal Grizzly в комплекте.

Недостатки Jonsbo HXW-360 ARGB White:

  • Шумные вентиляторы на больших скоростях;
  • Неповоротные фитинги со стороны радиатора.

Преимущества Jonsbo TF-360 ARGB:

  • Кольцевая подсветка водблока и поворотный диск с логотипом;
  • ARGB-подсветка вентиляторов;
  • Совместимость с актуальными сокетами процессоров AMD и Intel;
  • Тихая работа помпы.

Недостатки Jonsbo TF-360 ARGB:

  • Плохо выровненная медная пластина в основании (возможно, особенность конкретного экземпляра;
  • Шум вентиляторов на скорости больше половины;
  • Неповоротные фитинги со стороны радиатора.

Преимущества Jonsbo Shadow TW4-360 ARGB Ver 2.0:

  • Хорошее охлаждение центрального процессора;
  • Подсветка водоблока с эффектом бесконечного зеркала;
  • ARGB-подсветка вентиляторов;
  • Совместимость с актуальными сокетами процессоров AMD и Intel;
  • Металлический бэкплейт;
  • Тихая работа помпы.

Недостатки Jonsbo Shadow TW4-360 ARGB Ver 2.0:

  • Шум вентиляторов на скорости больше половины;
  • Неповоротные фитинги со стороны радиатора.
