Обзор и тест водоблока Bykski N-ST4090TQ-X-V2 5V A-RGB+Backplate

Производительной видеокартой с энергопотреблением более 400 Вт сегодня никого не удивить; их воздушными системами охлаждения высотой в три-четыре слота расширения тоже. Пользователям приходится в прямом смысле бороться с лишним теплом в системном блоке. Жидкостное охлаждение сильно упрощает задачу теплоотведения, становится возможным создать тихую и производительную сборку, эстетические качества водоблоков также на высоте. Bykski N-ST4090TQ-X-V2 предназначен для видеокарт RTX 4090 от Zotac, сравним эффективность охлаждения воздуха и воды, процесс установки водоблока будет подробно описан.

Внешний вид и комплектация

Небольшая коробка в традиционном для продуктов Bykski оформлении не стремится заметно проинформировать о конкретной модели водоблока, но необходимые данные всё же можно найти.

Дело в том, что предусмотрены разные варианты комплектации и даже подсветки для Bykski N-ST4090TQ-X-V2. Дополнительные символы "5V A-RGB+Backplate" в названии определяют тип подсветки и наличие бэкплейта в коробке. Перед нами экземпляр с адресуемой RGB-подсветкой.

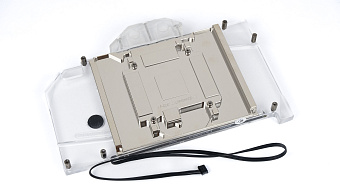

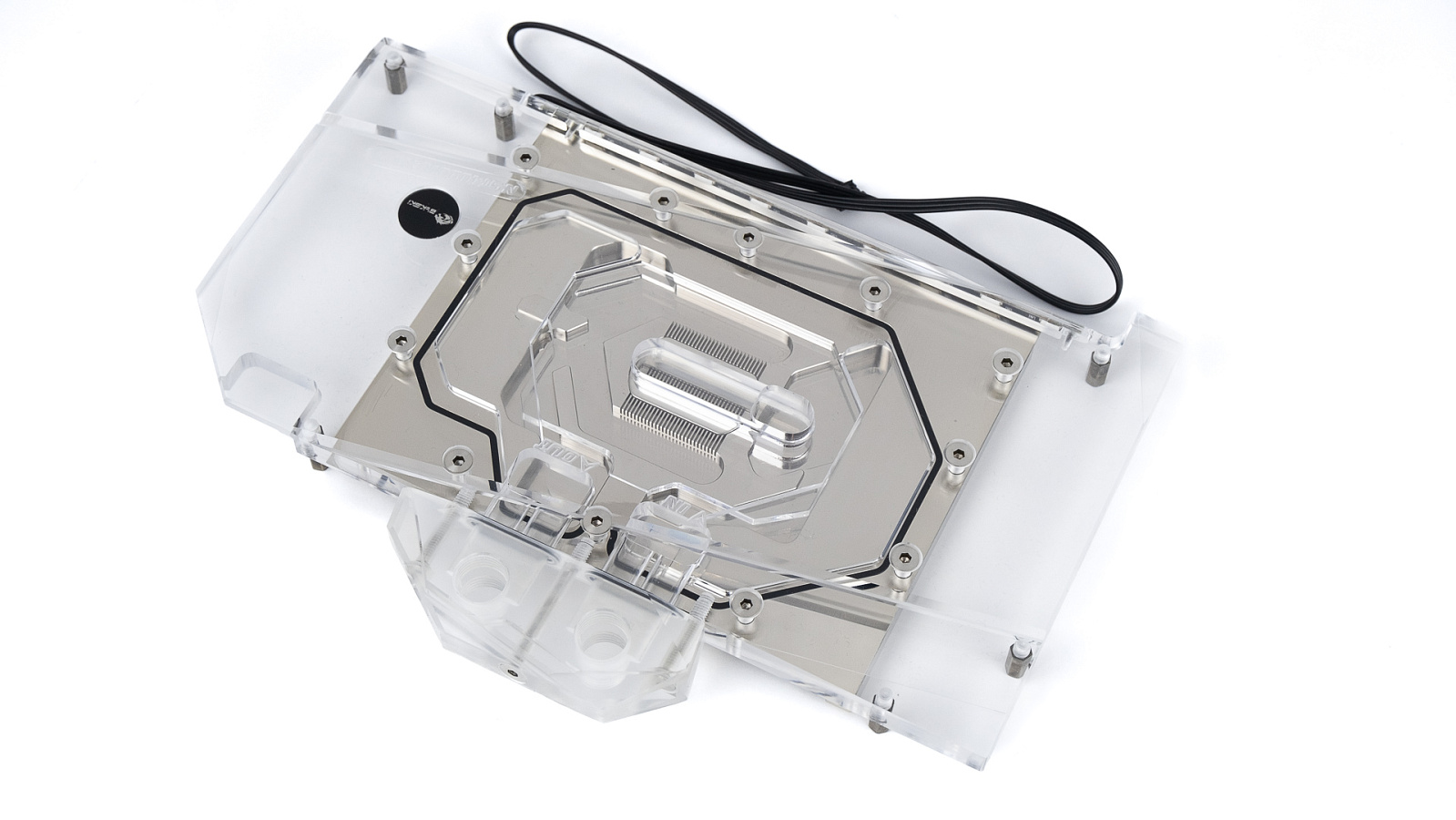

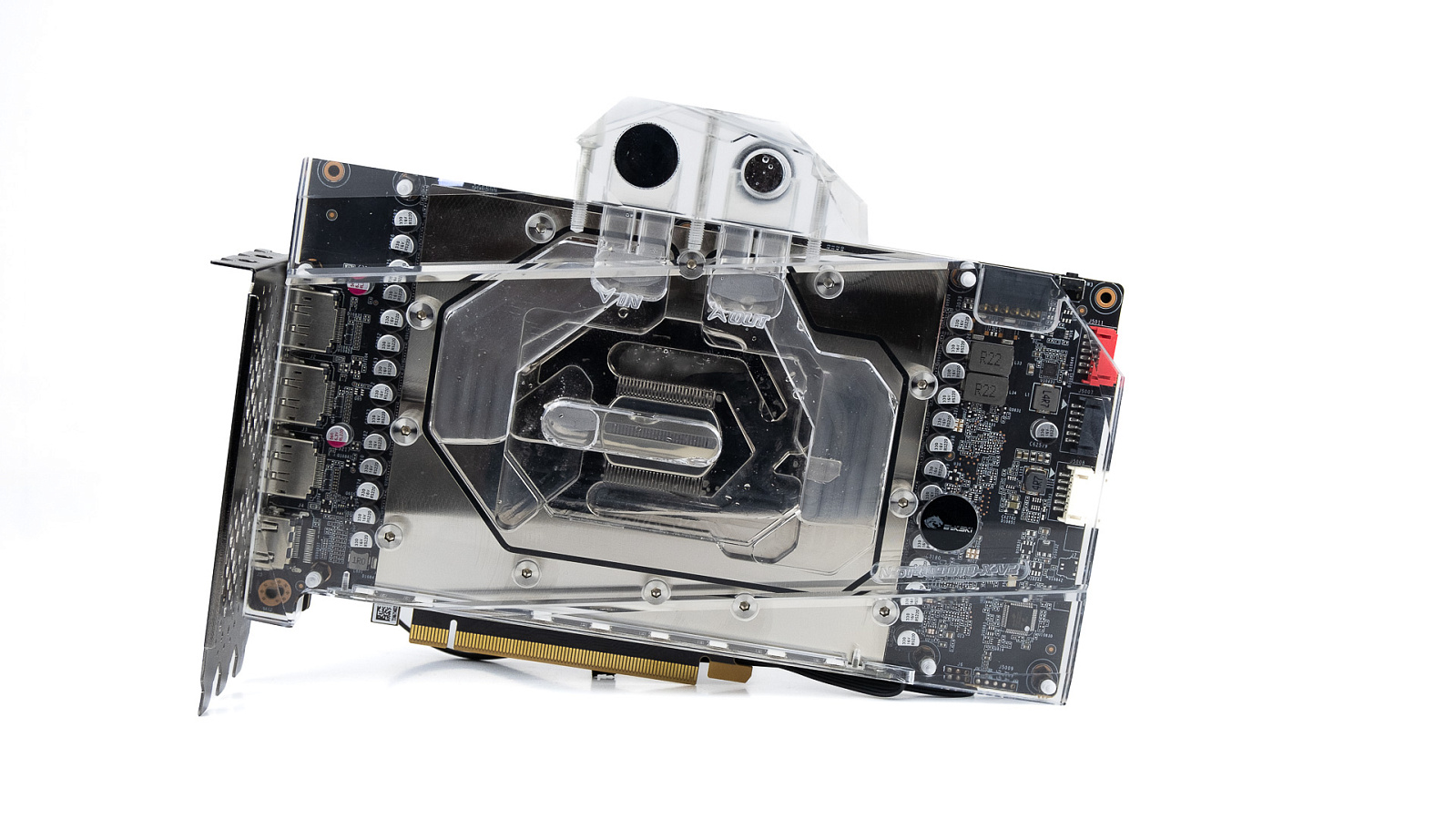

Водоблок полного покрытия имеет традиционный для этой категории продуктов Bykski внешний вид. На акриловом верхе присутствует выступ с двумя параллельными рёбрами.

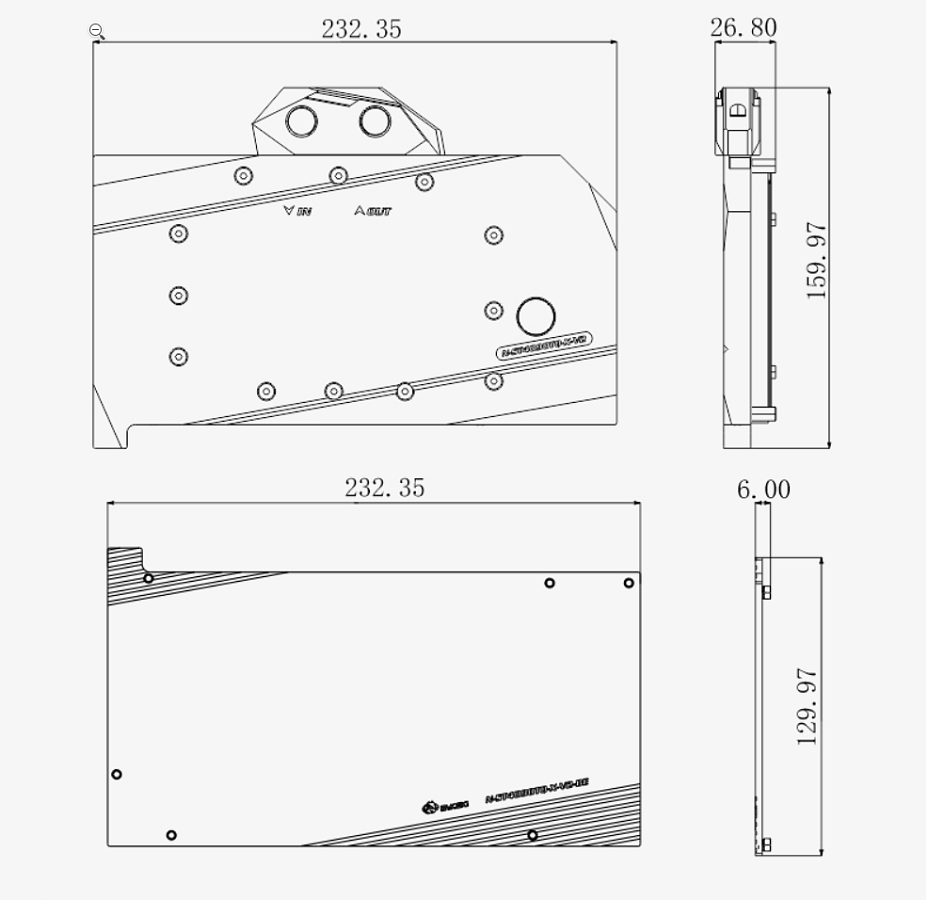

Контактирующие с жидкостью металлические элементы выполнены из никелированной меди. Прозрачные части корпуса - акрил. Резьба в терминале стандартная - 1/4". Точные размеры можно узнать из информационной брошюры на сайте производителя.

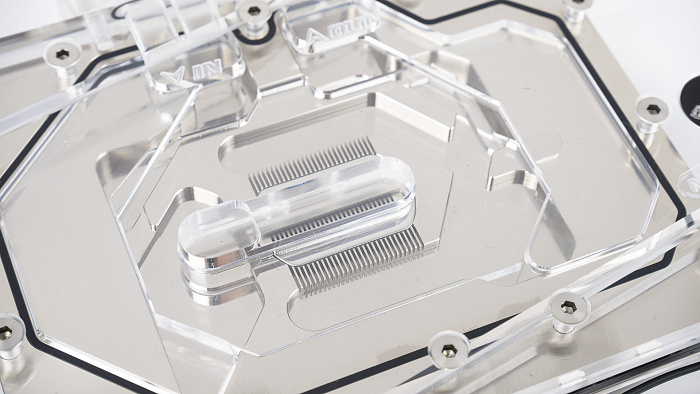

Ширина микроканалов над пластиной теплосъёмника - 0,5 мм (не самые узкие из возможных). Такое решение не будет создавать излишнее сопротивление потоку, а эффективности будет достаточно даже для самых горячих видеокарт. Отвести тепло от большого современного видеочипа жидкостью не так и сложно.

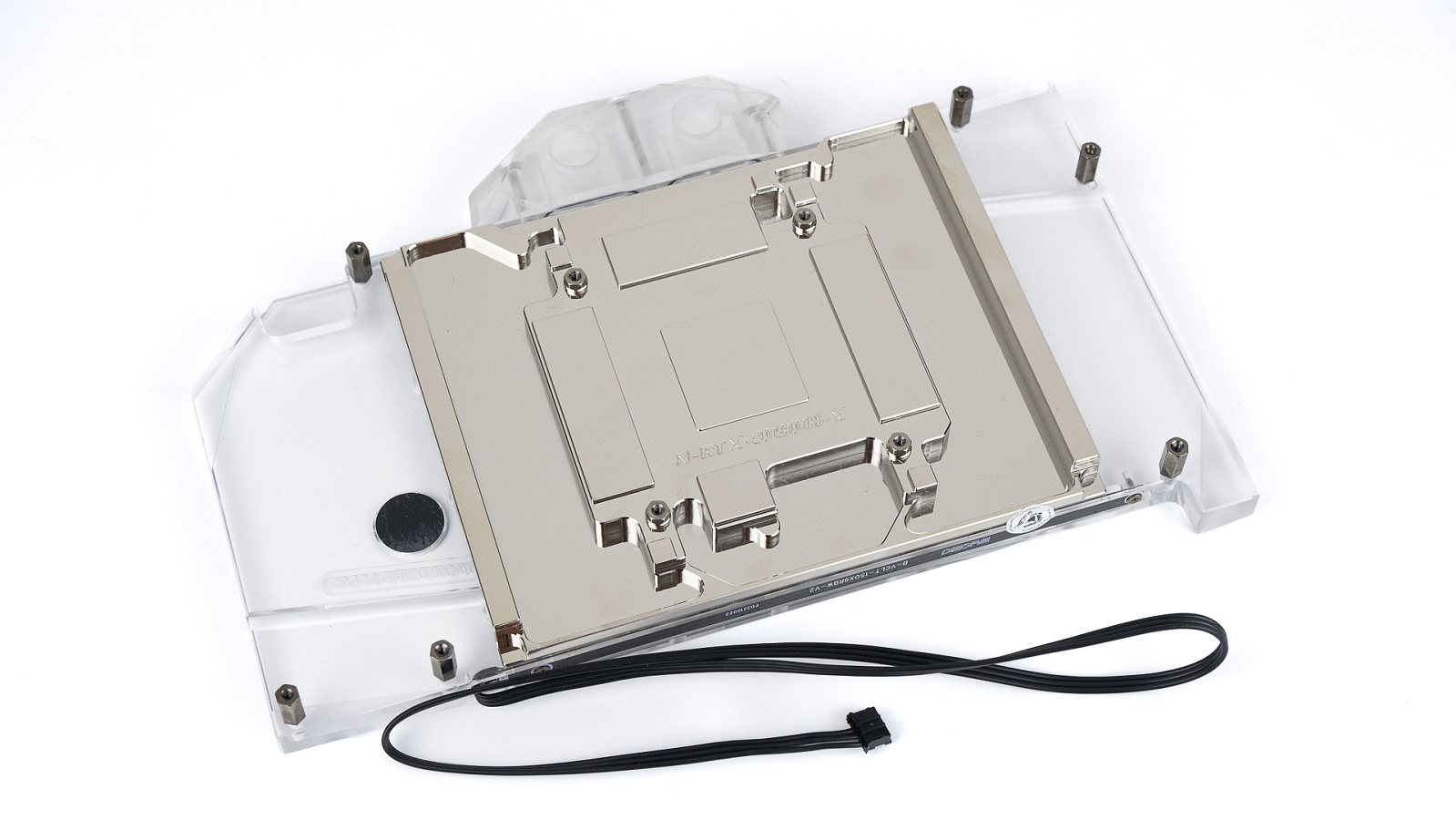

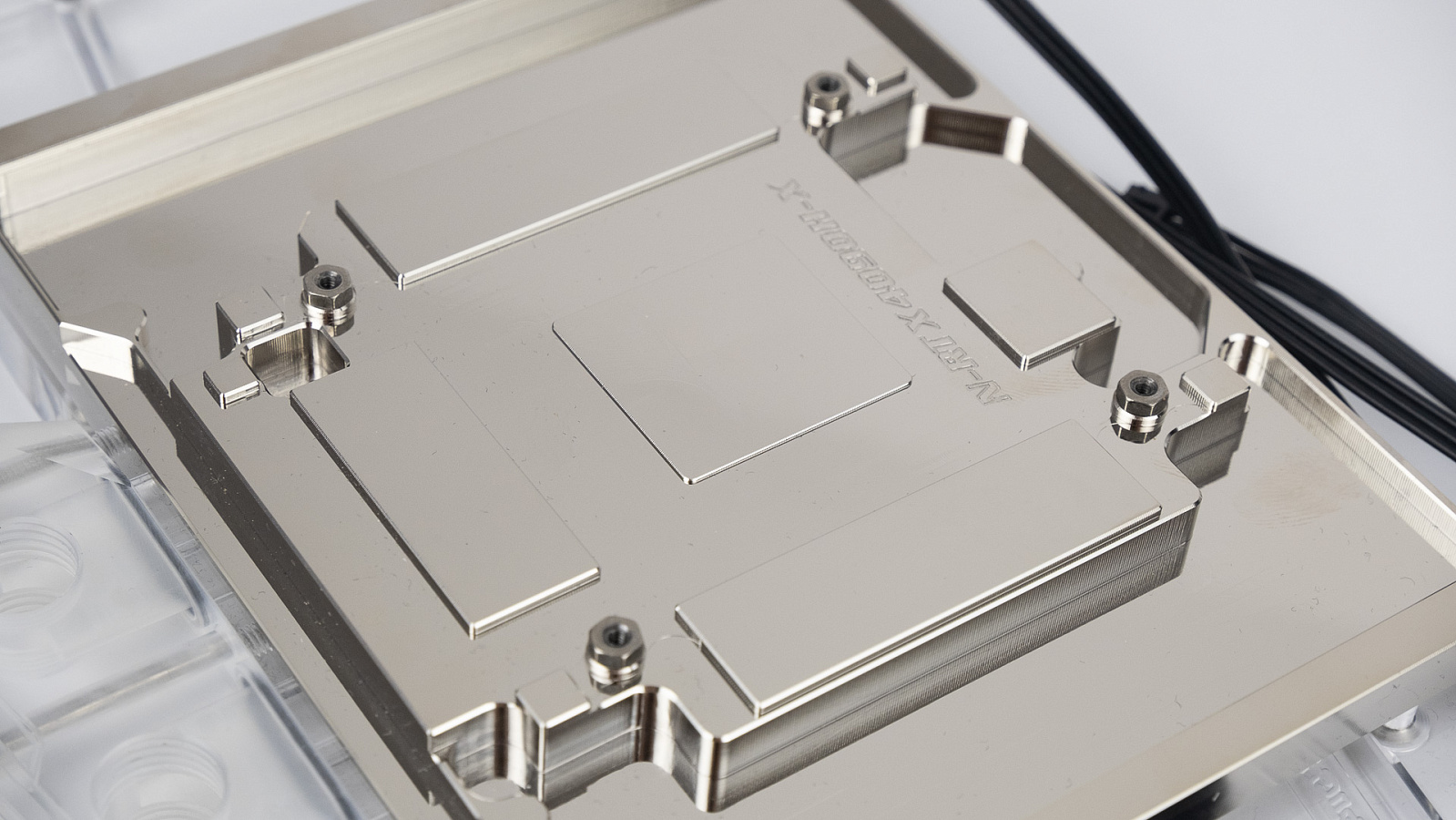

Места непосредственного контакта с охлаждаемыми поверхностями на водоблоке выполнены выступающими площадками. Качество обработки хорошее, следы от фрезы невооружённым взглядом заметить сложно.

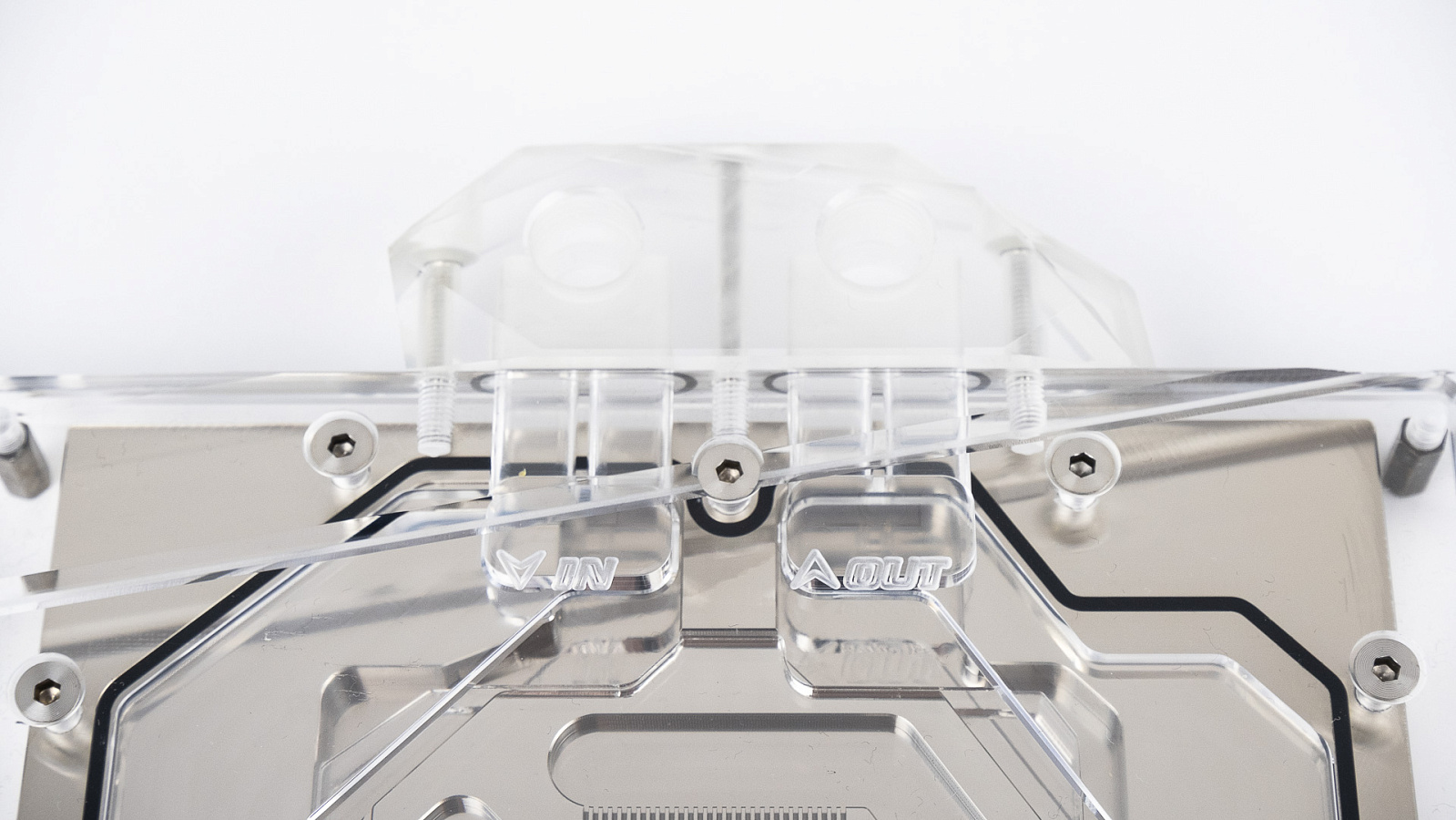

Конструкция водоблока предполагает соблюдение направления движения жидкости. Порты входа и выхода на терминале обозначены соответствующими надписями. В случае ошибки подключения трагедии не произойдёт, но теоретически можно получить снижение эффективности охлаждения.

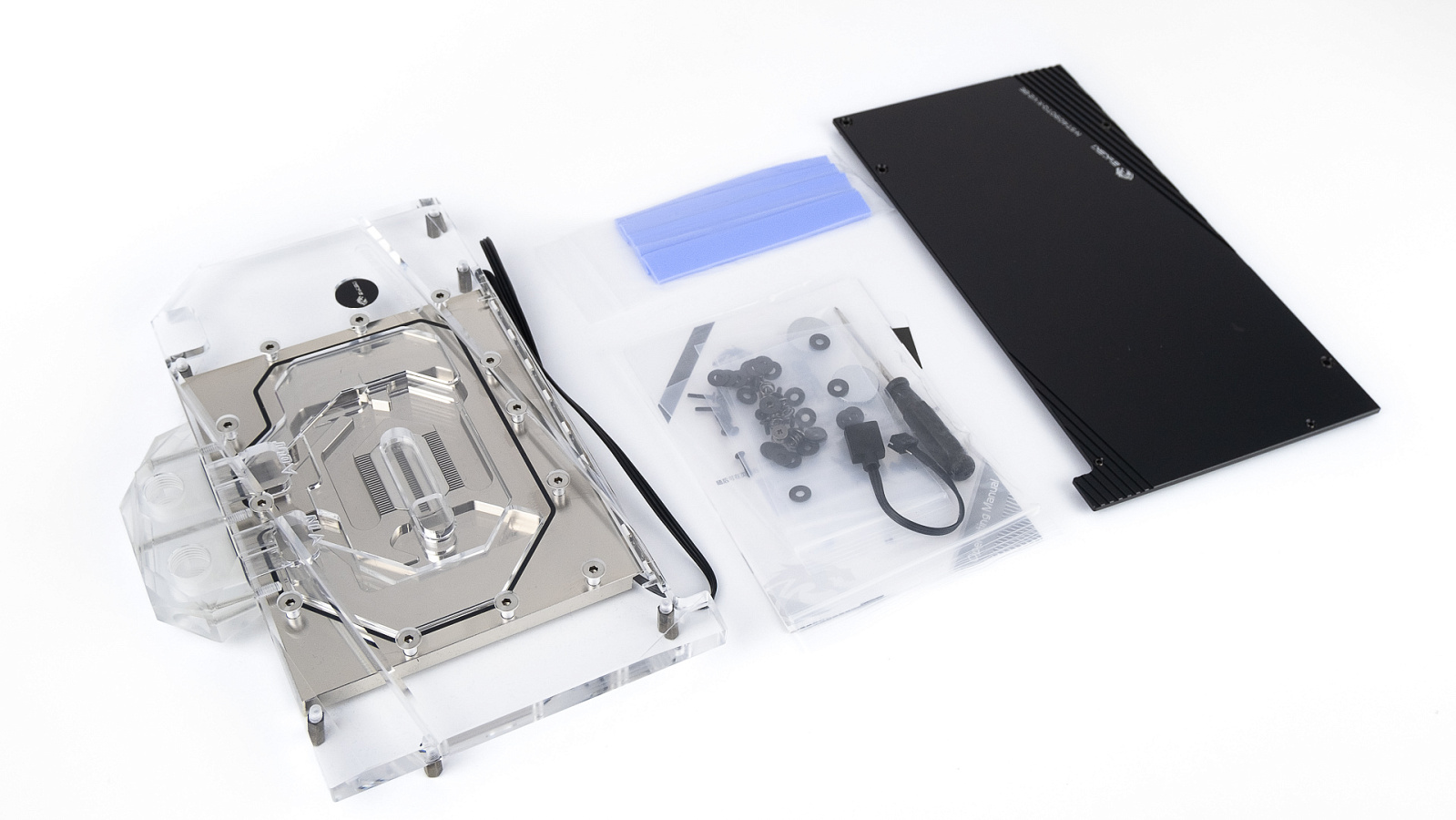

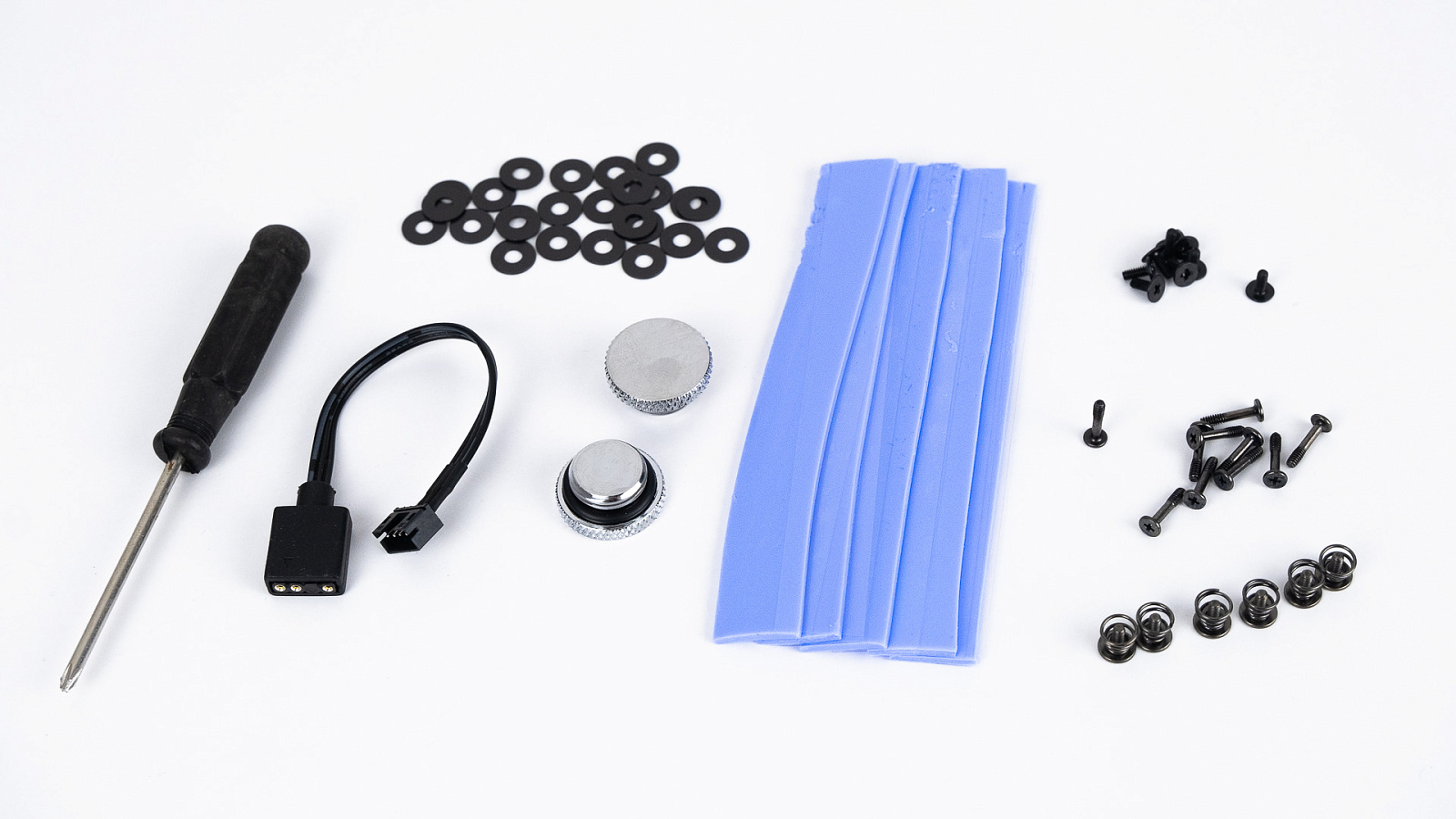

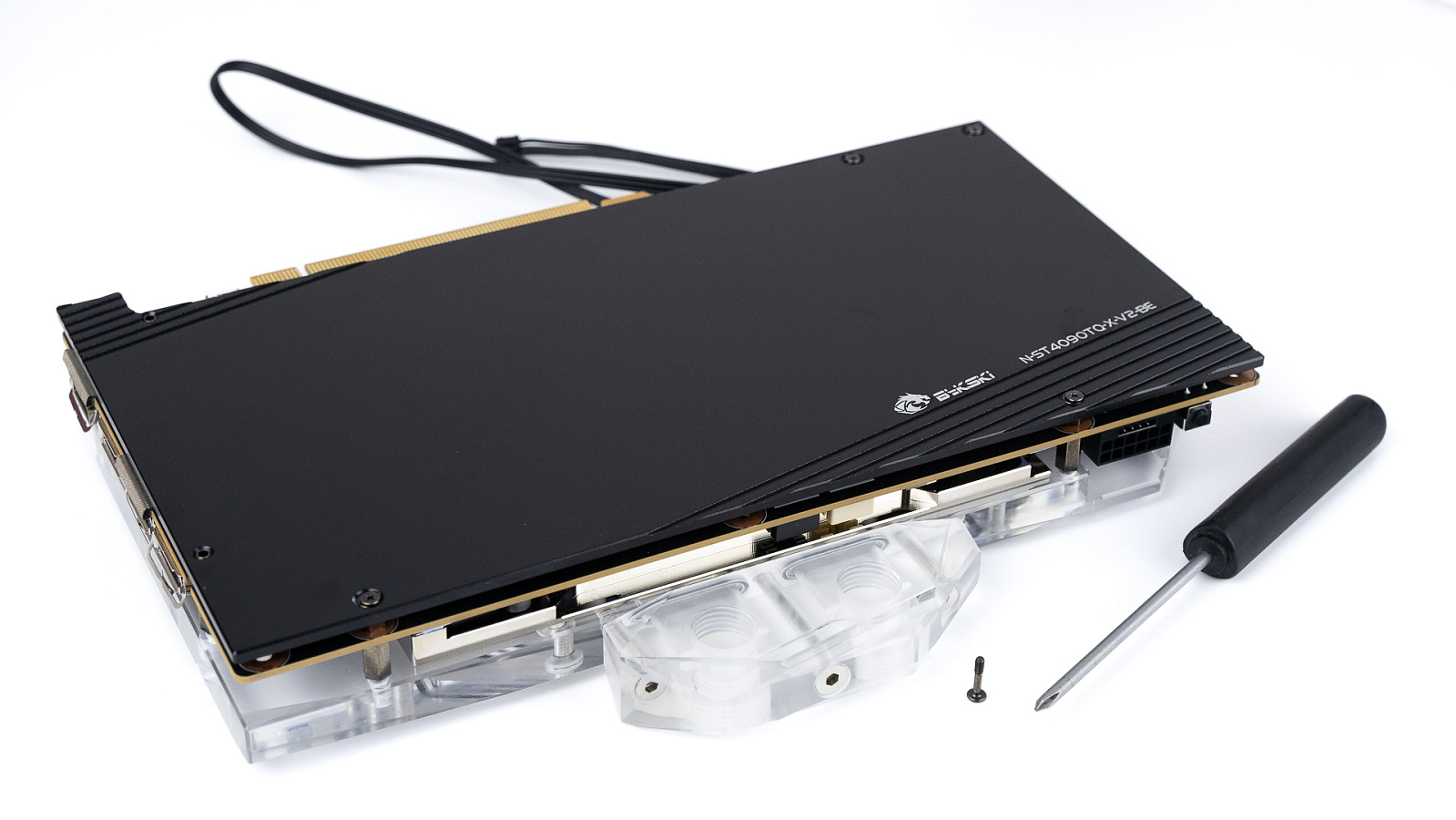

Помимо самого водоблока и металлической укрепляющей пластины в комплект входят термопрокладки, крепёж, отвёртка, переходник для синхронизации подсветки и пара заглушек.

Установка

Многие видеокарты выполнены по схожему или полностью идентичному дизайну, но даже небольшие различия в элементной базе могут помешать установке водоблока полного покрытия. Некоторые несостыковки можно исправить подручными средствами, но проще приобретать полностью совместимые продукты. Из распространённых видеокарт Bykski N-ST4090TQ-X-V2 подходит для:

• ZOTAC GAMING GeForce RTX 4090
• ZOTAC GeForce RTX 4090 AMP Extreme AIRO
• ZOTAC GAMING GeForce RTX 4090 Trinity OC
• ZOTAC GAMING GeForce RTX 4090 Trinity

Но этим список совместимых RTX 4090 не ограничивается, в него можно добавить ещё несколько видеокарт Manli. Пример установки будет показан на ZOTAC GeForce RTX 4090 AMP Extreme AIRO.

Огромные системы охлаждения современных флагманских видеокарт внушают уважение, но рассеянное с их помощью тепло ещё надо как-то вывести из корпуса, с водоблоком этот вопрос решить проще. К тому же применение условной RTX 4090 в компактном корпусе без жидкостного охлаждения почти нереализуемо, а с водоблоком задача снова становится гораздо проще.

Толщина систем воздушного охлаждения не является единственной проблемой, радиаторы часто выходят довольно далеко за пределы печатной платы. Длина водоблока почти всегда соответствует длине PCB видеокарты.

Приступим к демонтажу комплектной воздушной системы охлаждения. Чаще всего сперва предстоит открутить несколько винтов и снять бэкплейт, но в случае ZOTAC AMP Extreme AIRO от привычного порядка действий придётся отойти.

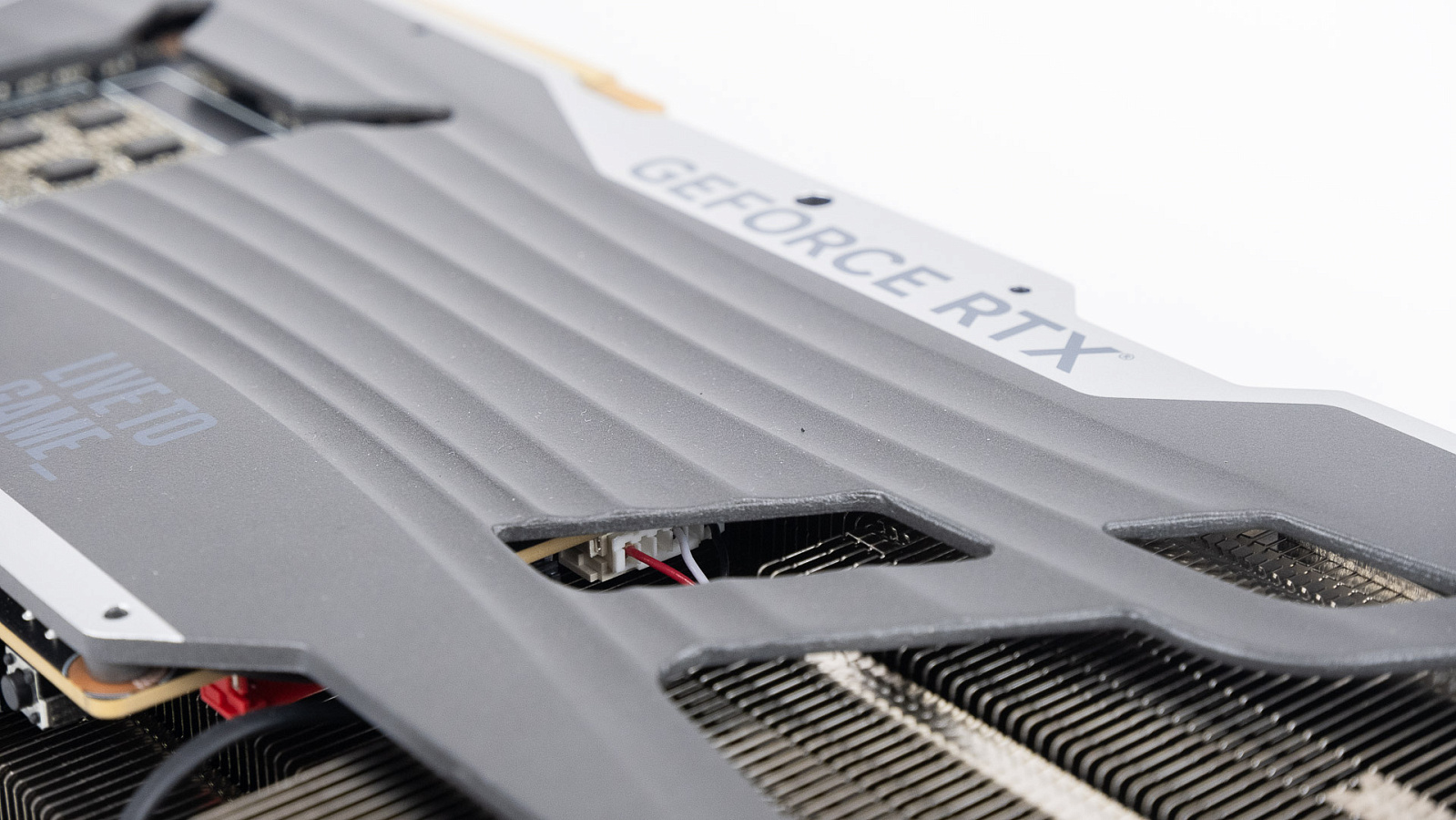

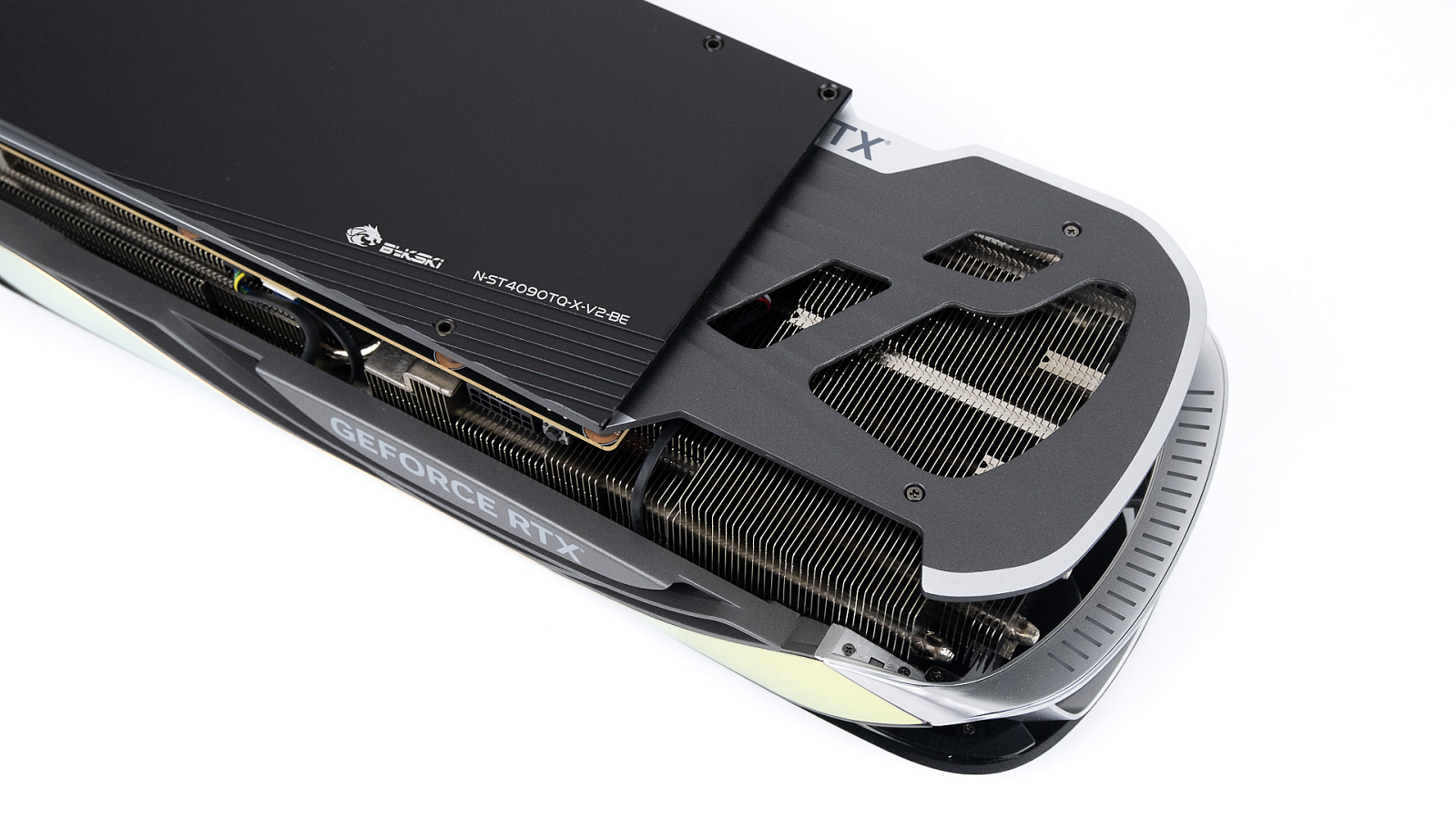

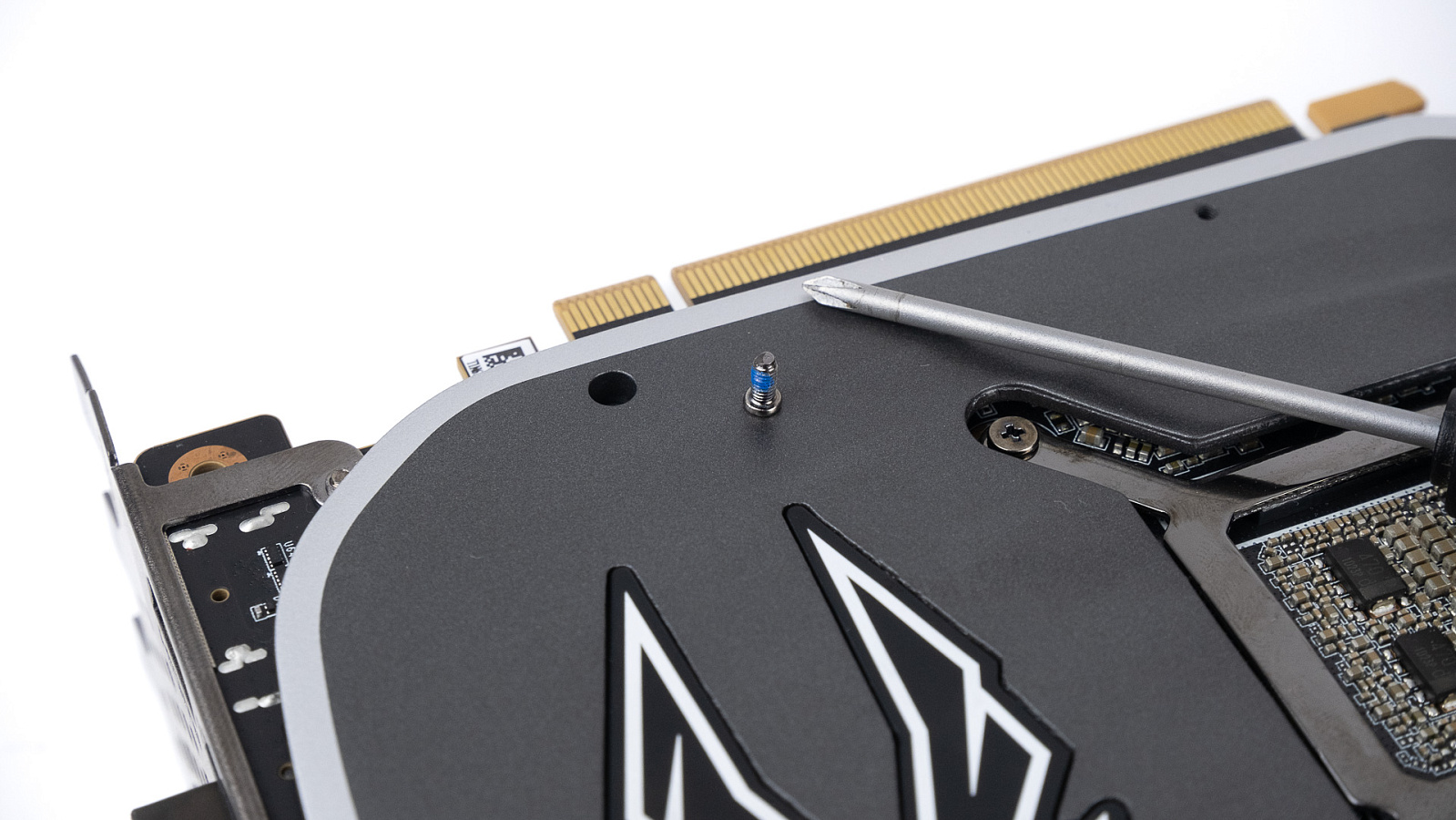

Дело в способе крепления бэкплейта. Он дополнительно прикручен винтами через текстолит платы со стороны радиатора. На этой фотографии также можно увидеть места подключения вентиляторов.

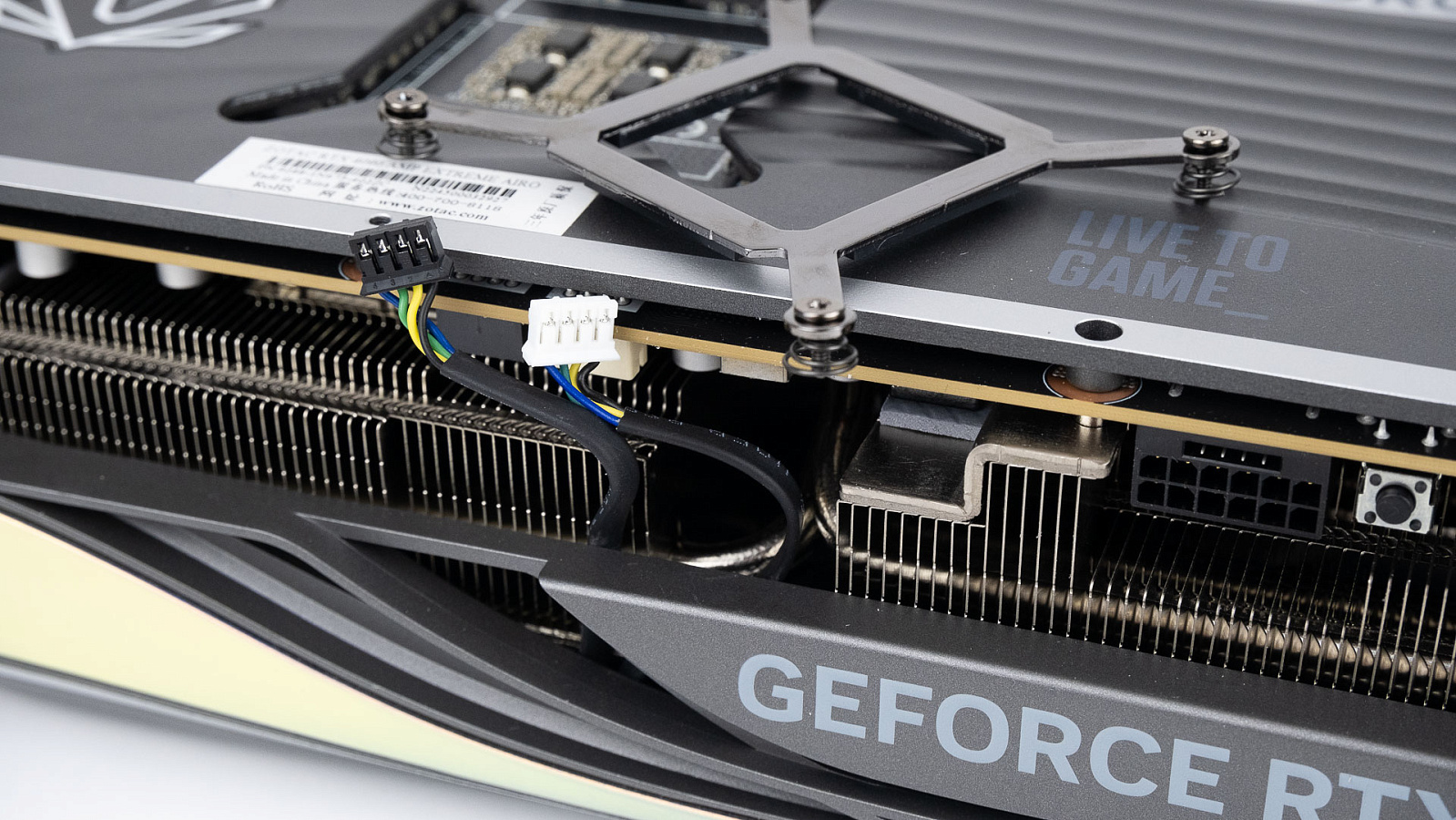

Получается, что сперва надо открутить четыре винта, притягивающих теплосъёмную пластину к видеочипу, выкрутить доступные винты со стороны бэкплейта и отсоединить вентиляторы.

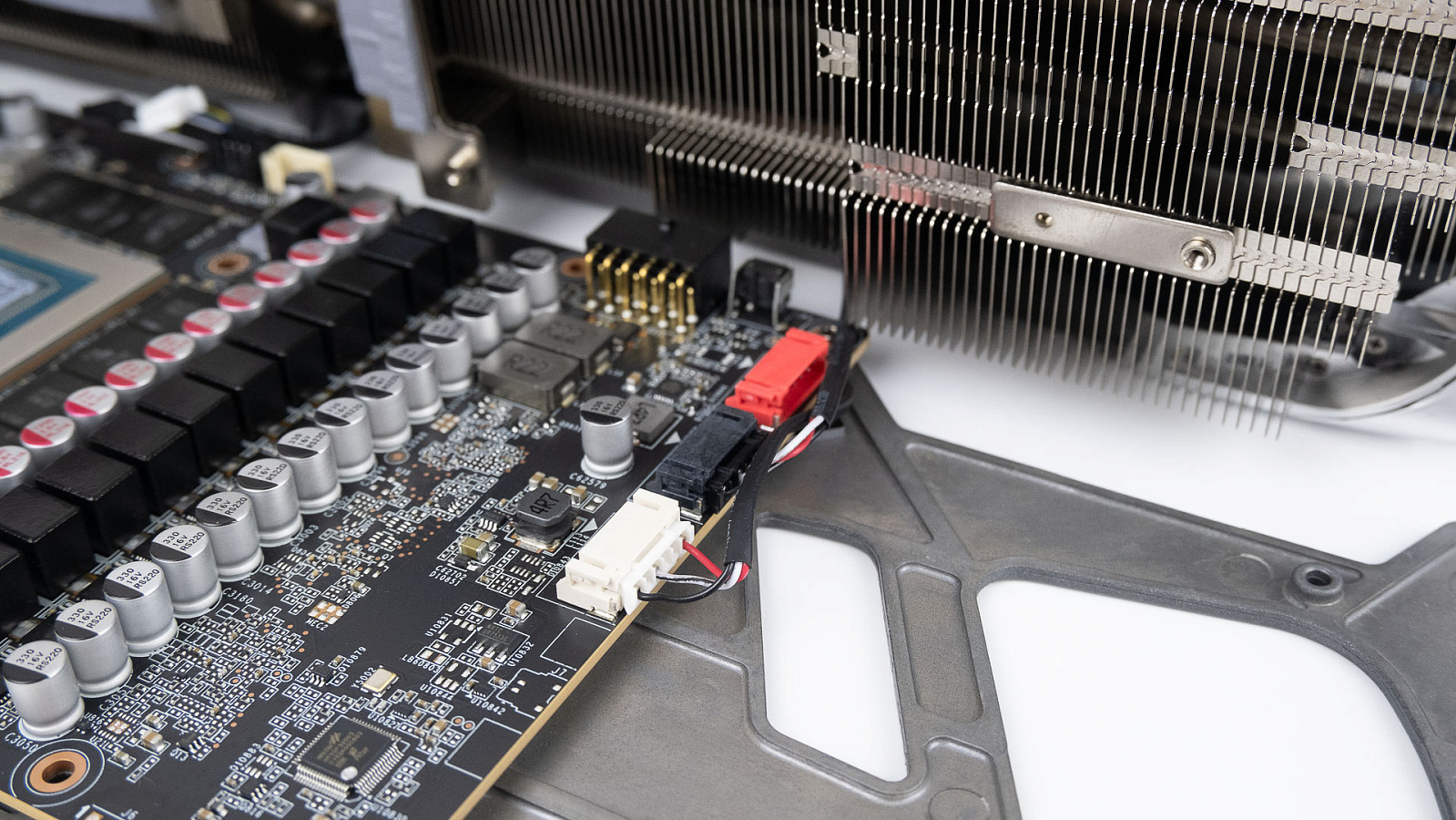

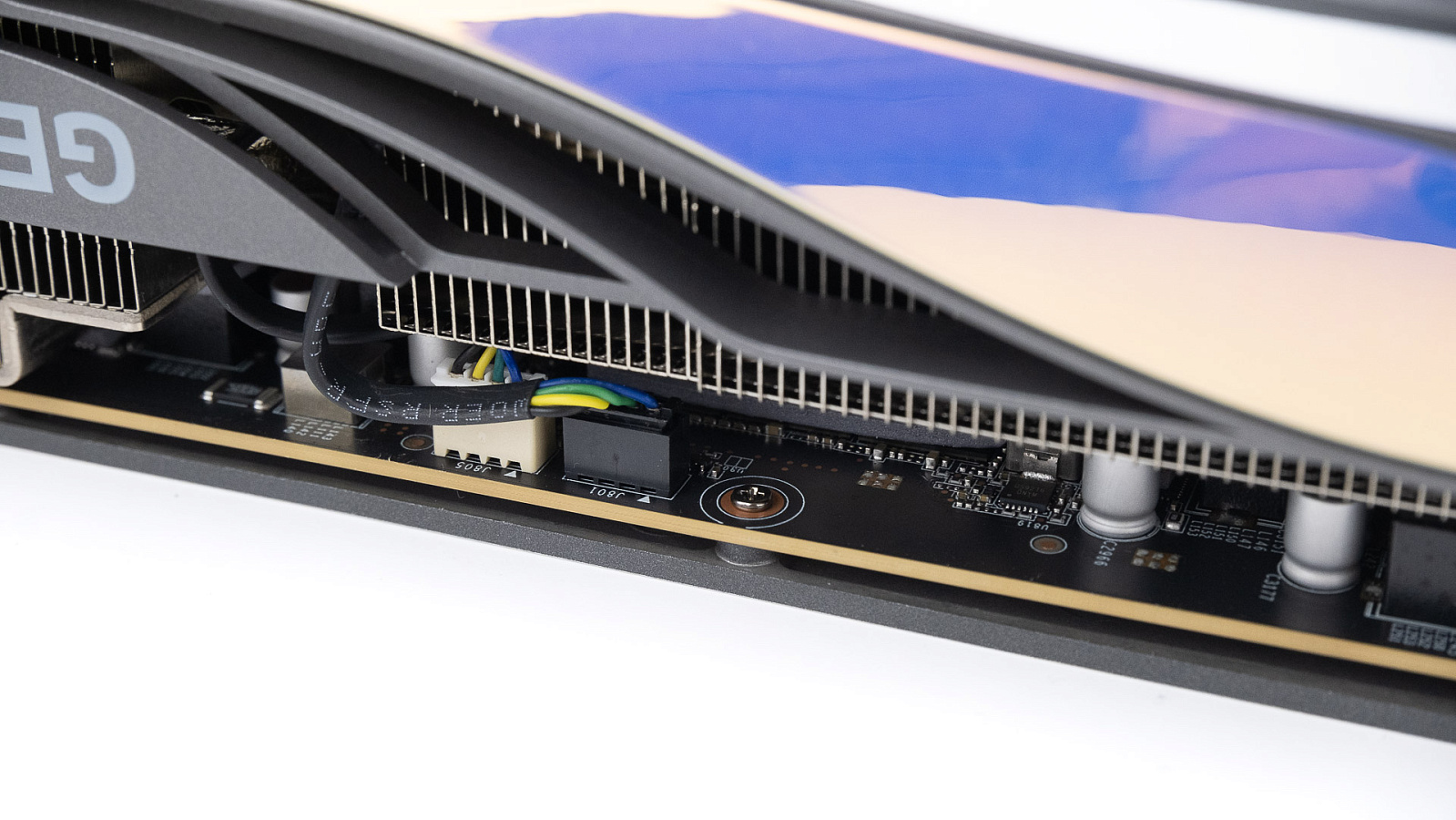

В прорези штатного бэкплейта видны места подключения проводов подсветки, про них не стоит забывать в момент снятия радиатора.

Пластина с портами вывода остаётся последним элементом, удерживающим всю конструкцию охлаждения вместе. Откручиваем винты и аккуратно разделяем видеочип и радиатор.

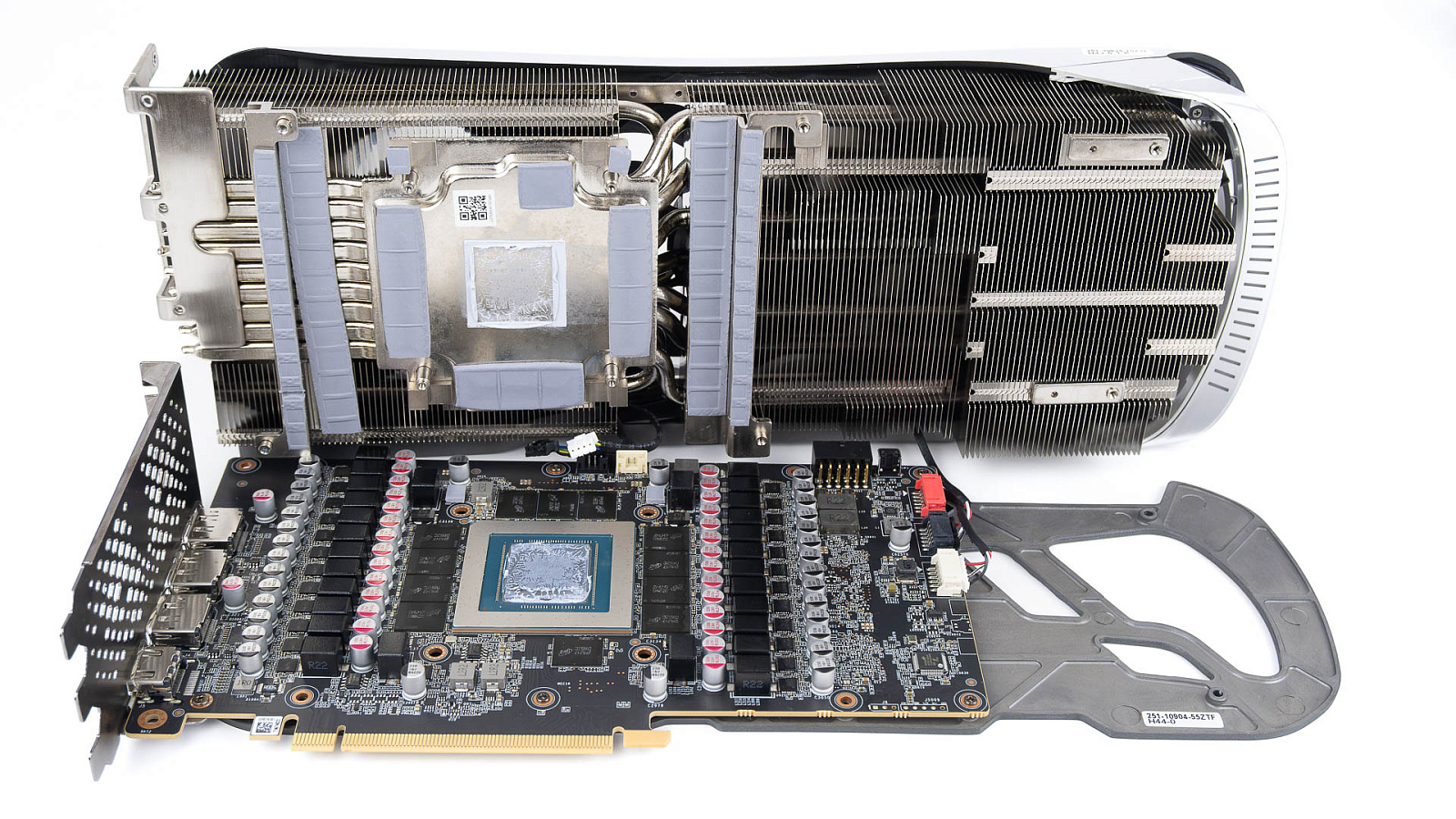

Половина задачи выполнена, большая часть системы охлаждения демонтирована.

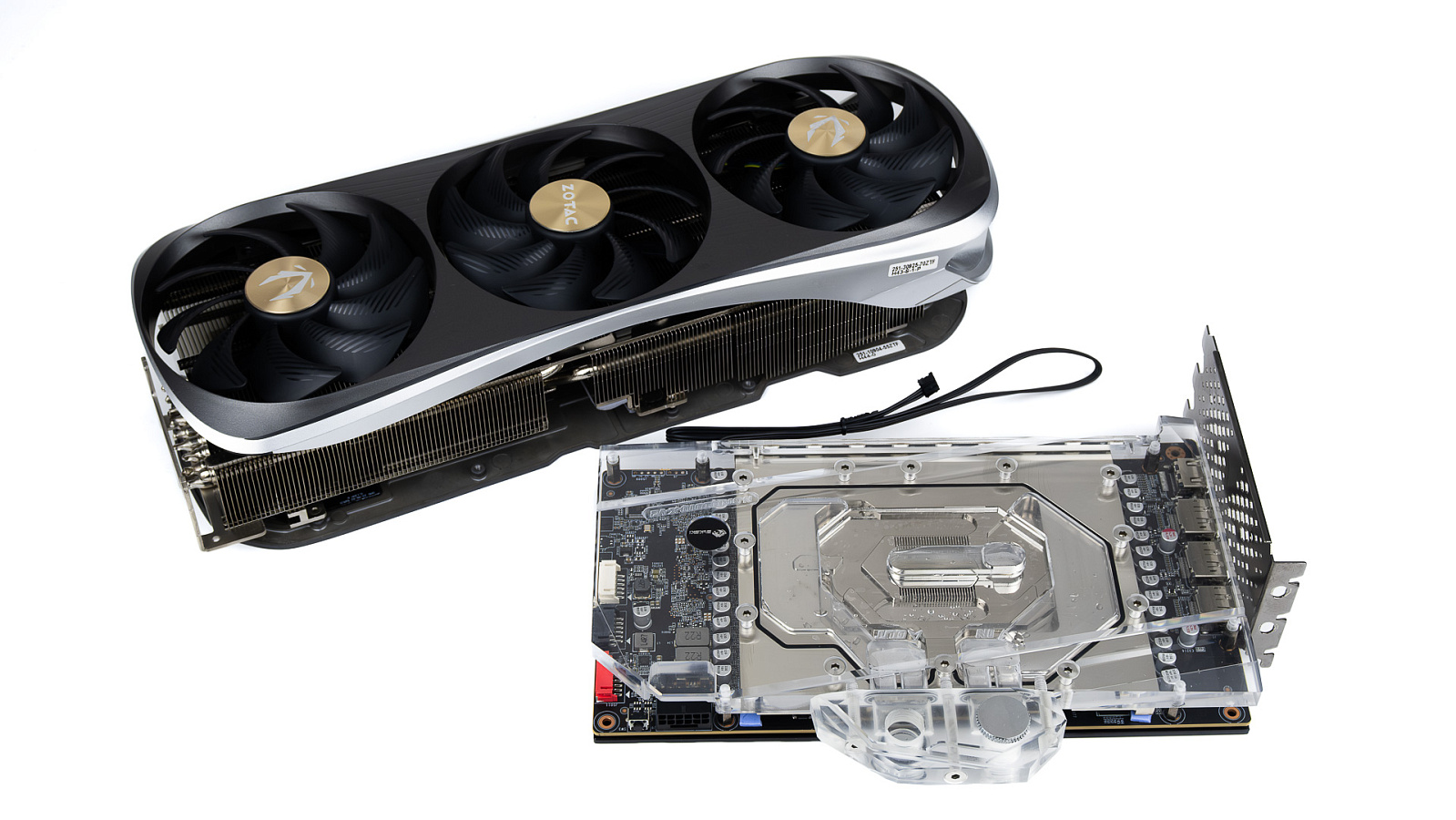

Отсоединяем подсветку и откладываем массивный радиатор в сторону.

Теперь есть удобный доступ к винтам, удерживающим бэкплейт.

Откручиваем два винта, удерживающих планку портов вывода.

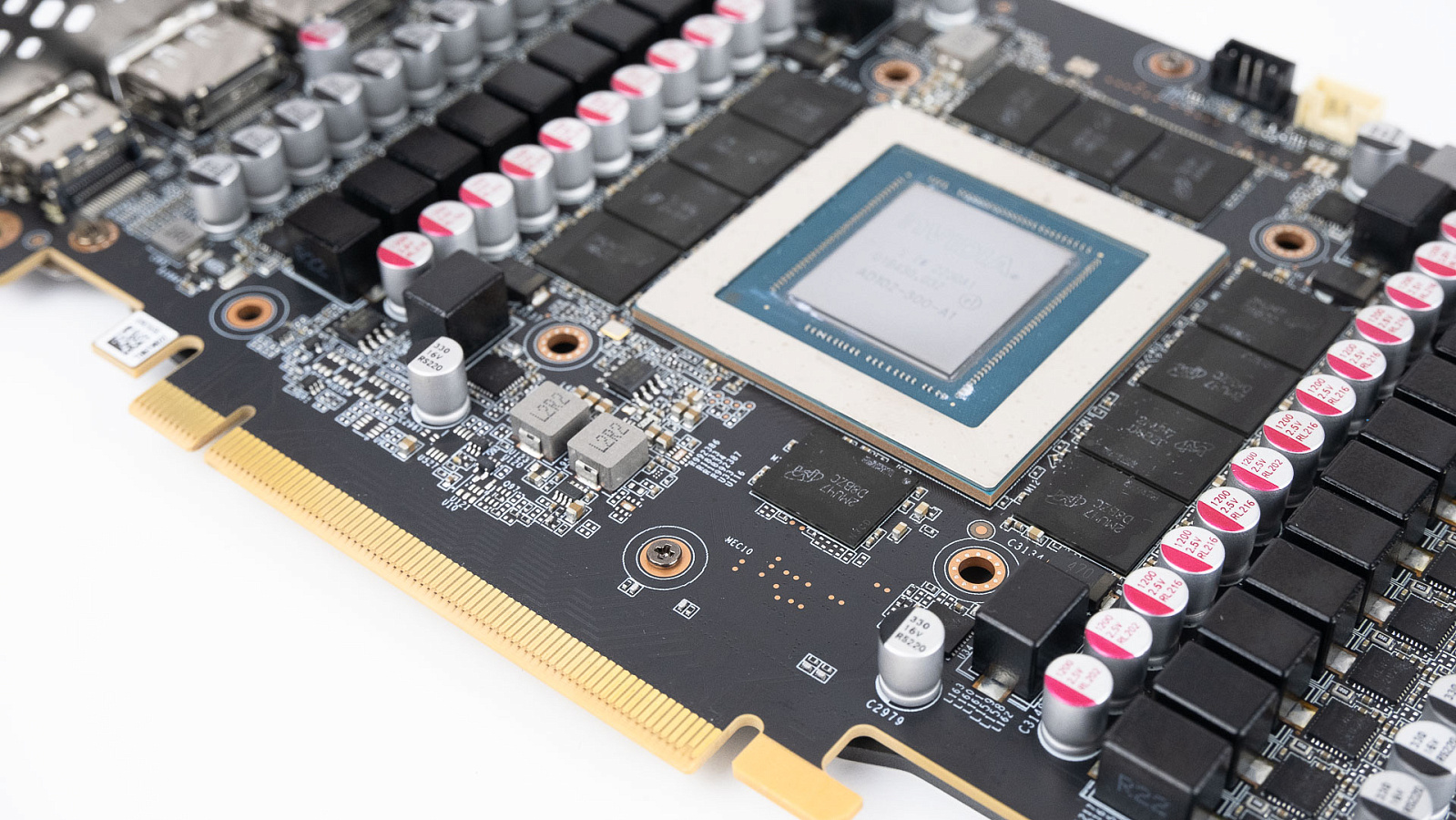

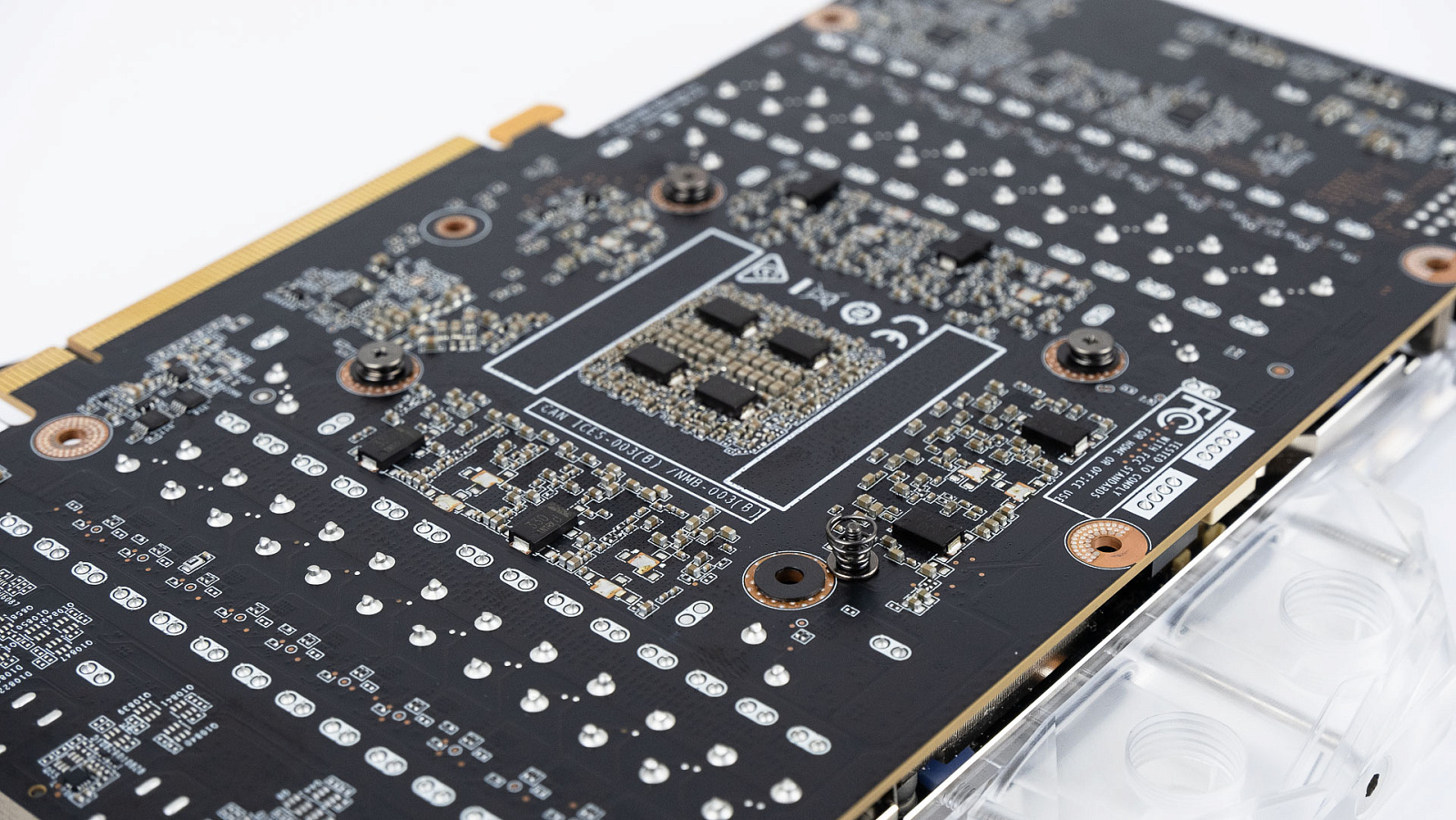

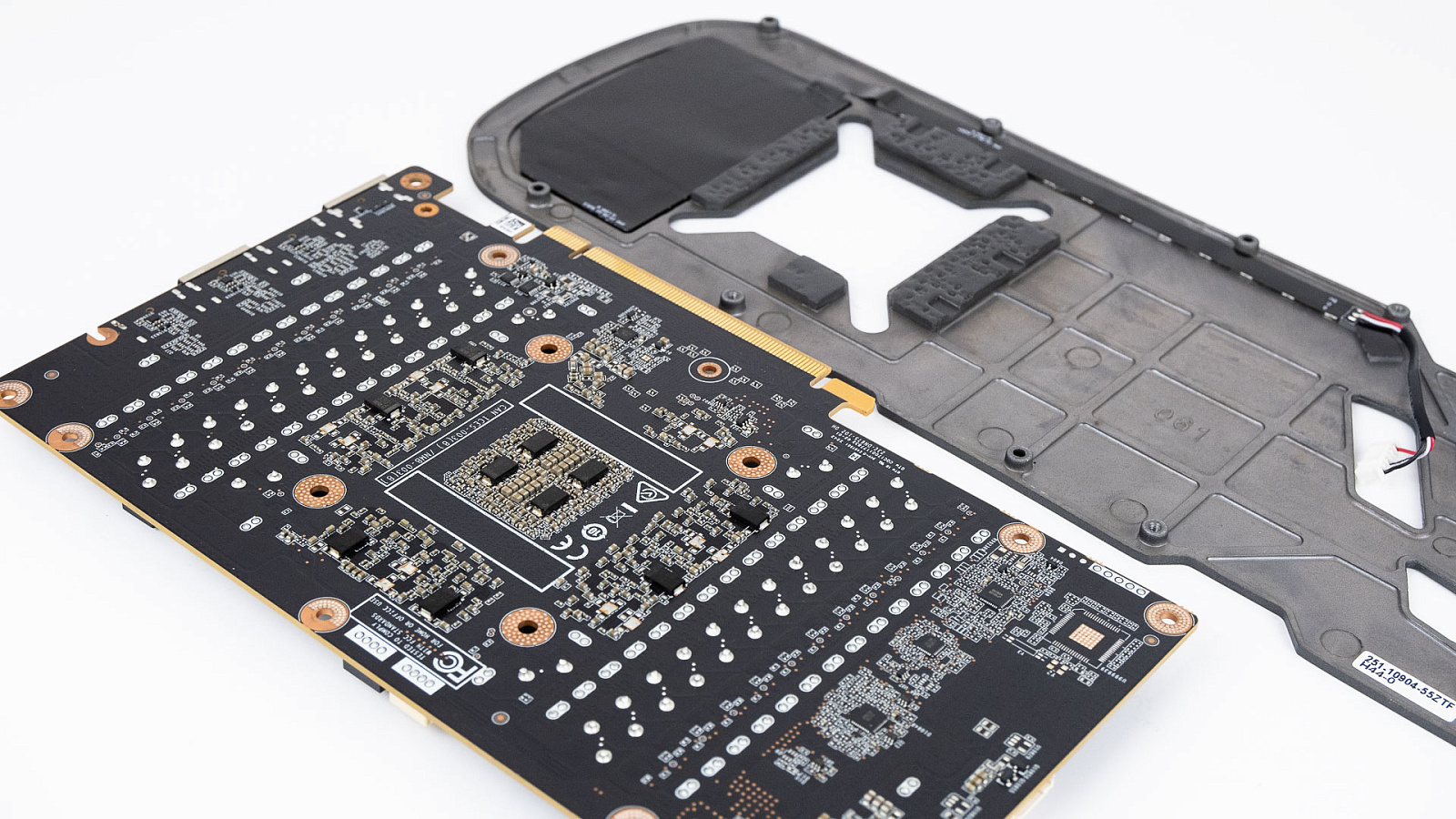

Плата видеокарты освобождена от системы охлаждения. Можно отметить толстые комплектные термопрокладки передающие часть тепла от чипов памяти на бэкплейт, к ним вернёмся чуть позже.

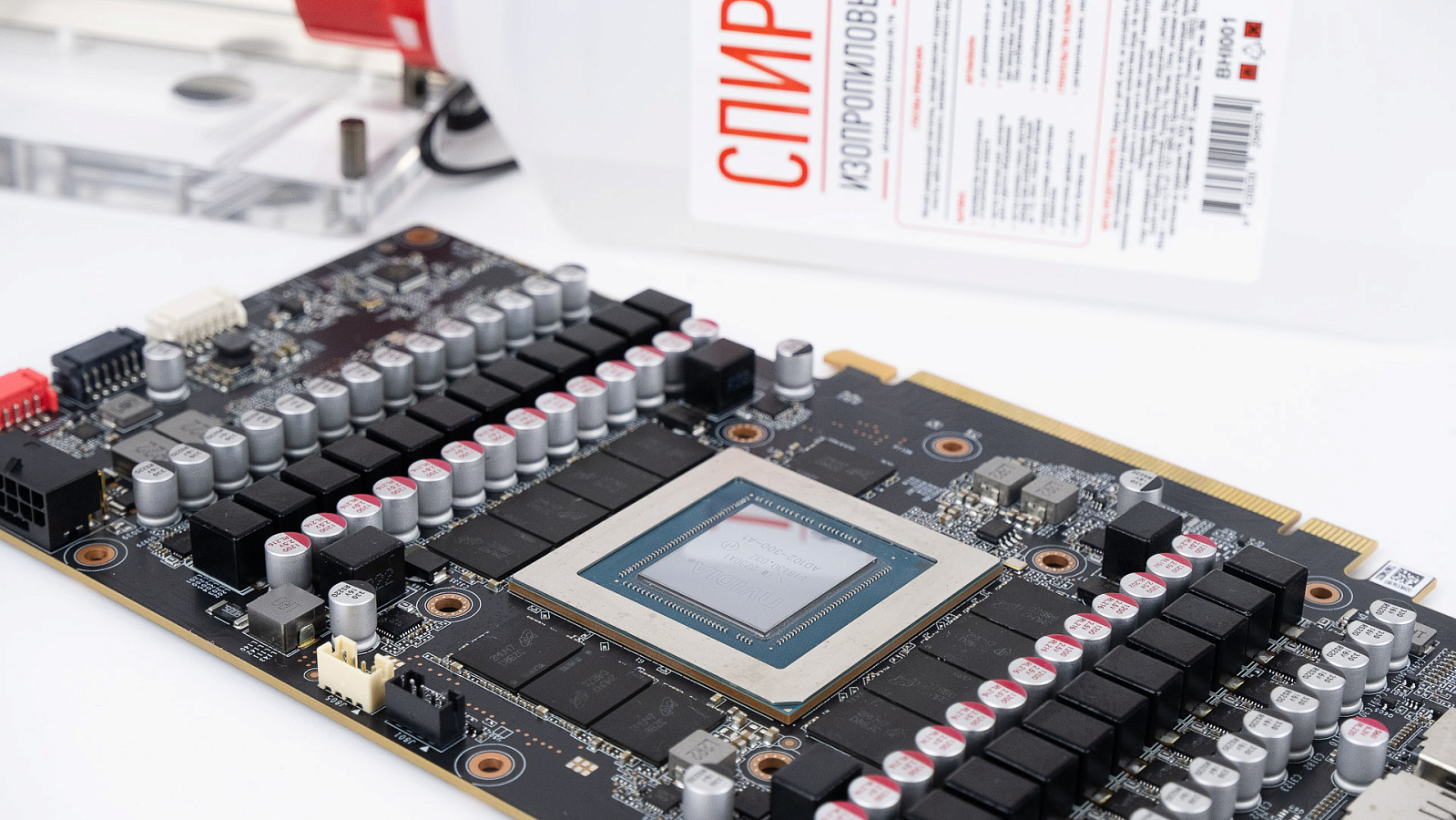

Очищаем и обезжириваем поверхность видеочипа и места прилегания комплектных термопрокладок.

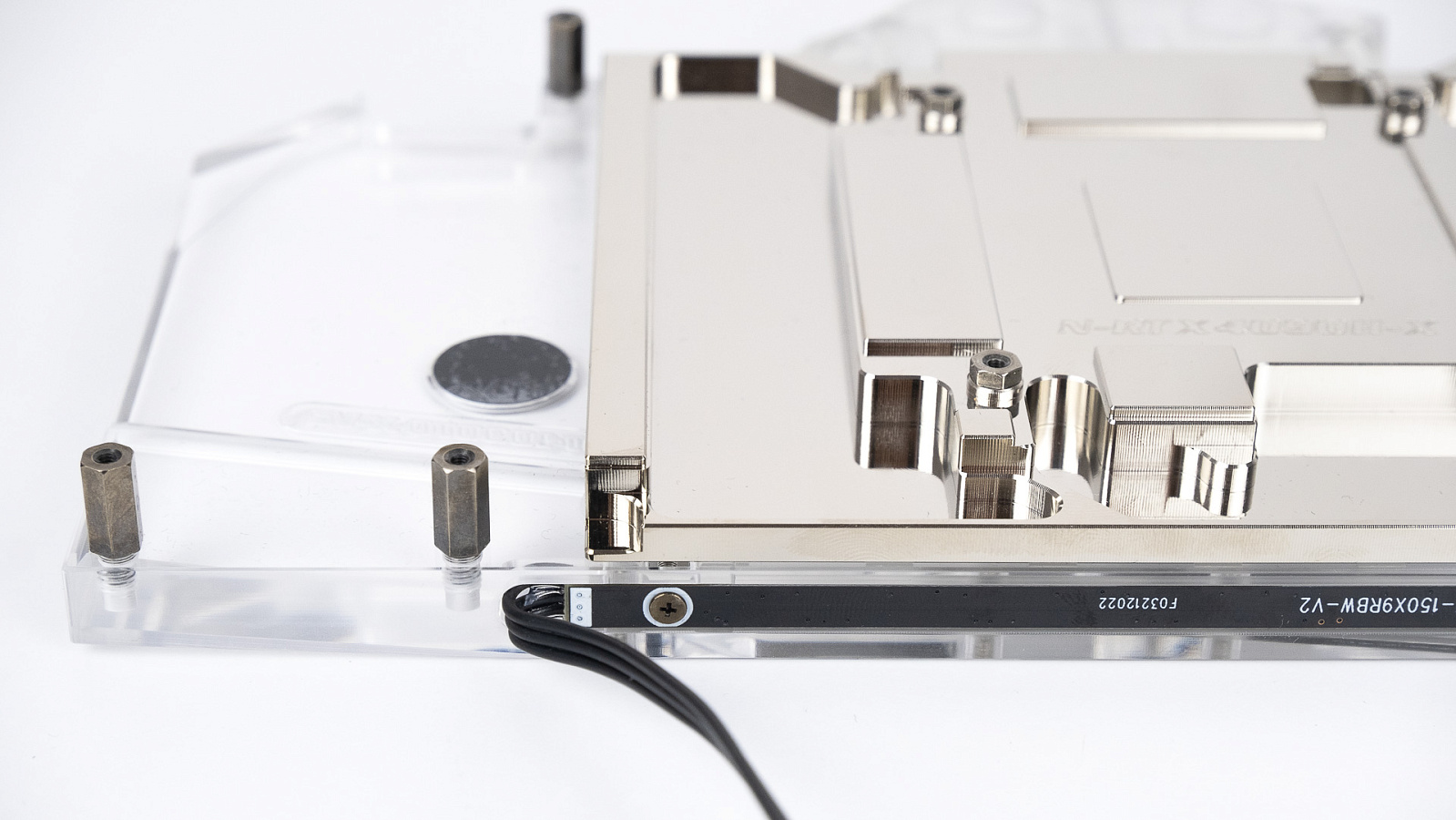

Светодиодную ленту подсветки можно снять или заменить, если по каким-то причинам появится необходимость в таких действиях.

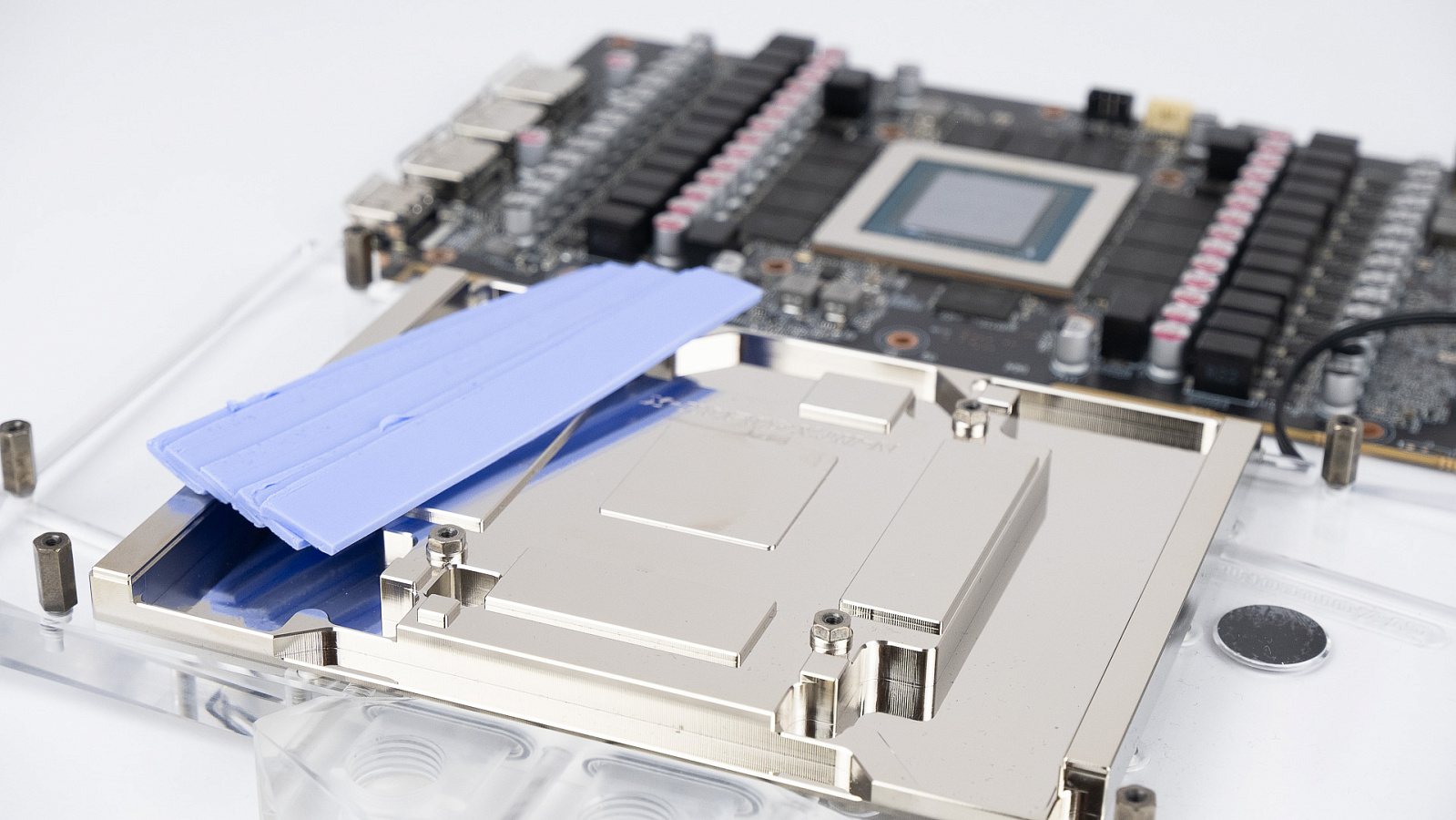

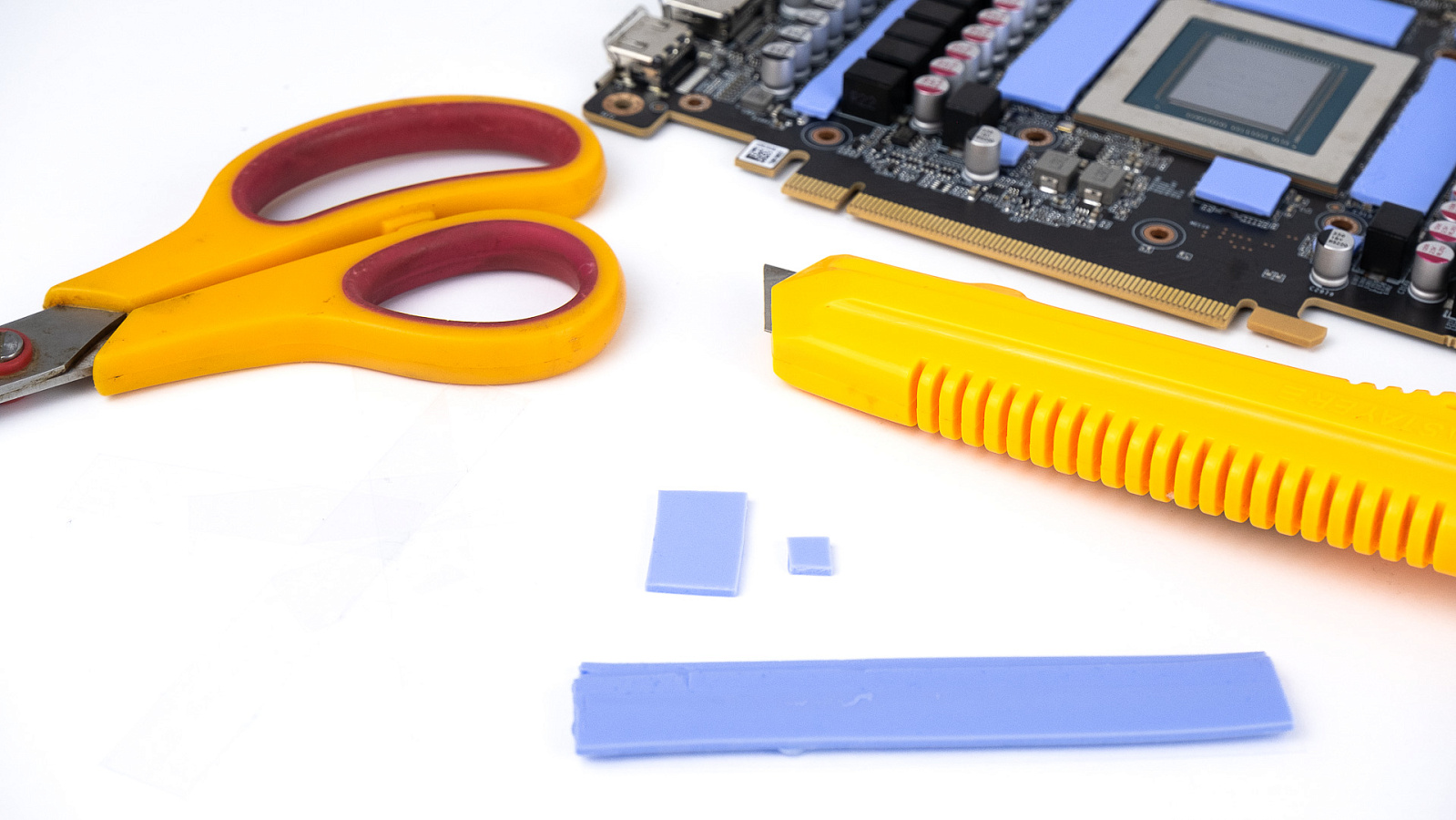

Пришло время нарезать термопрокладки для водоблока. Перепутать их не выйдет, во всех местах прилегания используется одна и та же толщина - 1,8 мм. Термопрокладки мягкие и не самой популярной толщины, если возникнет желание заменить их на более производительный вариант, то понадобится терпение для раскатывания и подгонки.

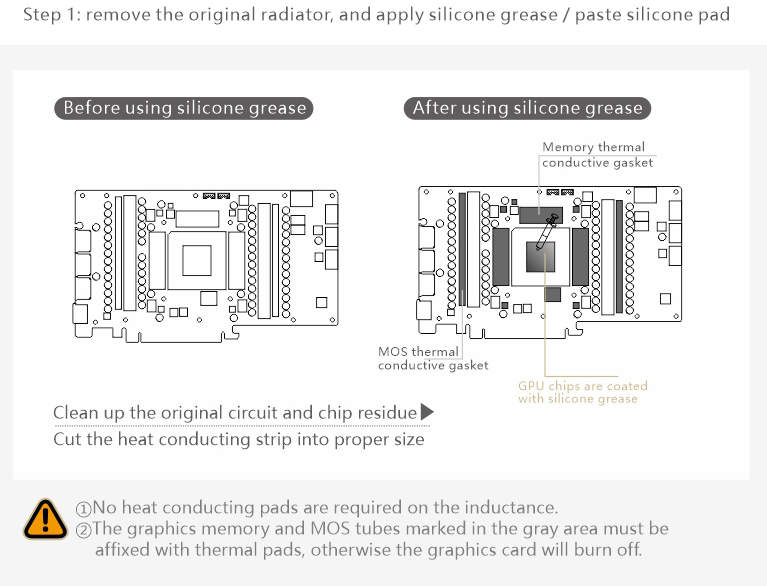

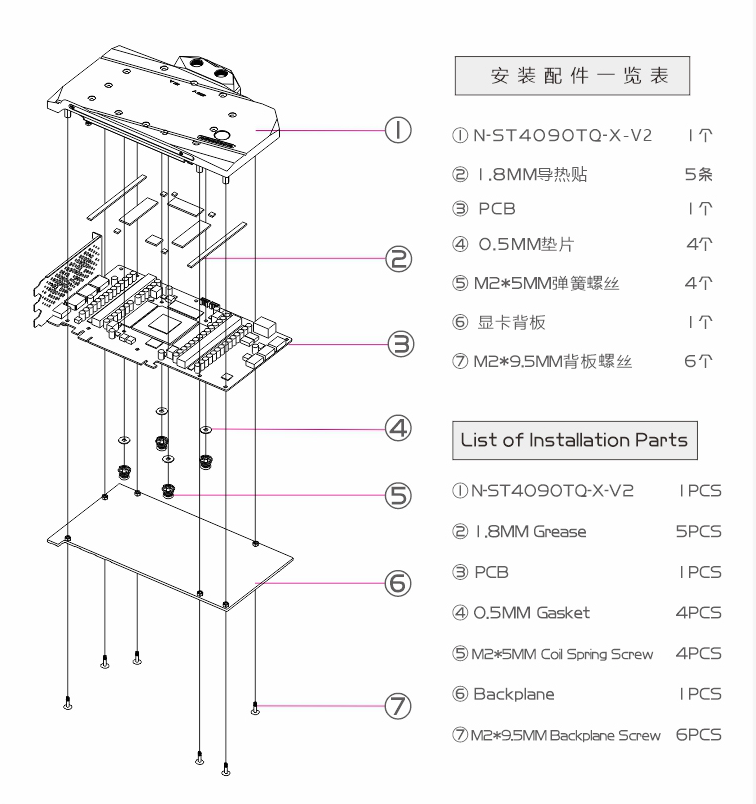

Бумажной инструкции в комплекте поставки нет, схему сборки можно найти на сайте Bykski. Обратим внимание, что не предусмотрена установка термопрокладок на дроссели VRM и под бекплейтом. Однако для бэкплейта можно смело использовать комплектные от воздушного охлаждения. Для дросселей системы питания подбирать толщину будет той ещё задачкой. Но, если в Bykski решили, что в этом нет необходимости, значит под этим решением есть основания. Многие производители водоблоков для видеокарт игнорируют термопрокладки на этом элементе питания, даже если в заводской воздушной системе охлаждения они применяются.

Особая точность в нарезке термопрокладок не требуется, достаточно уверенного покрытия охлаждаемого элемента. Не стоит забывать про защитные плёночки с обеих сторон термоинтерфейса. Если их не снять, то прокладка не будет работать как надо.

Наносим на видеочип термопасту и совмещаем отверстия в текстолите с соответствующими на водоблоке. Следуя инструкции, вкручиваем четыре винта с пружинами в водоблок через пластиковые шайбы. Затягивать следует равномерно и без лишнего фанатизма, идеально подойдёт метод чередования винтов по диагонали и поворот не более чем на 360° за подход.

Теперь накрываем плату бэкплейтом, опционально можно установить термопрокладки от воздушной СО. Длинными винтами фиксируем пластину. Стоит отметить, что после сборки останется неиспользованными довольно много различных винтов и целая гора шайб, пугаться этого не стоит.

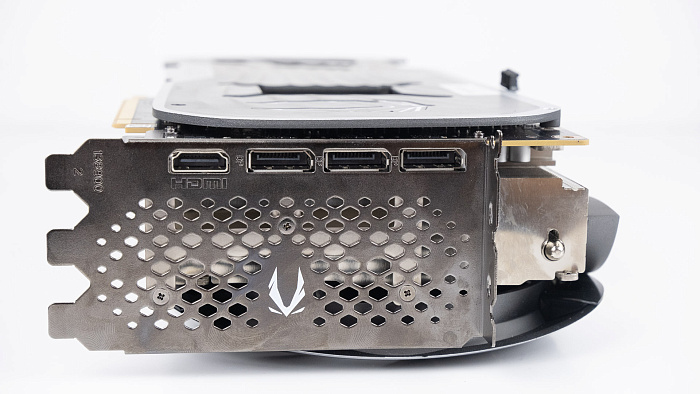

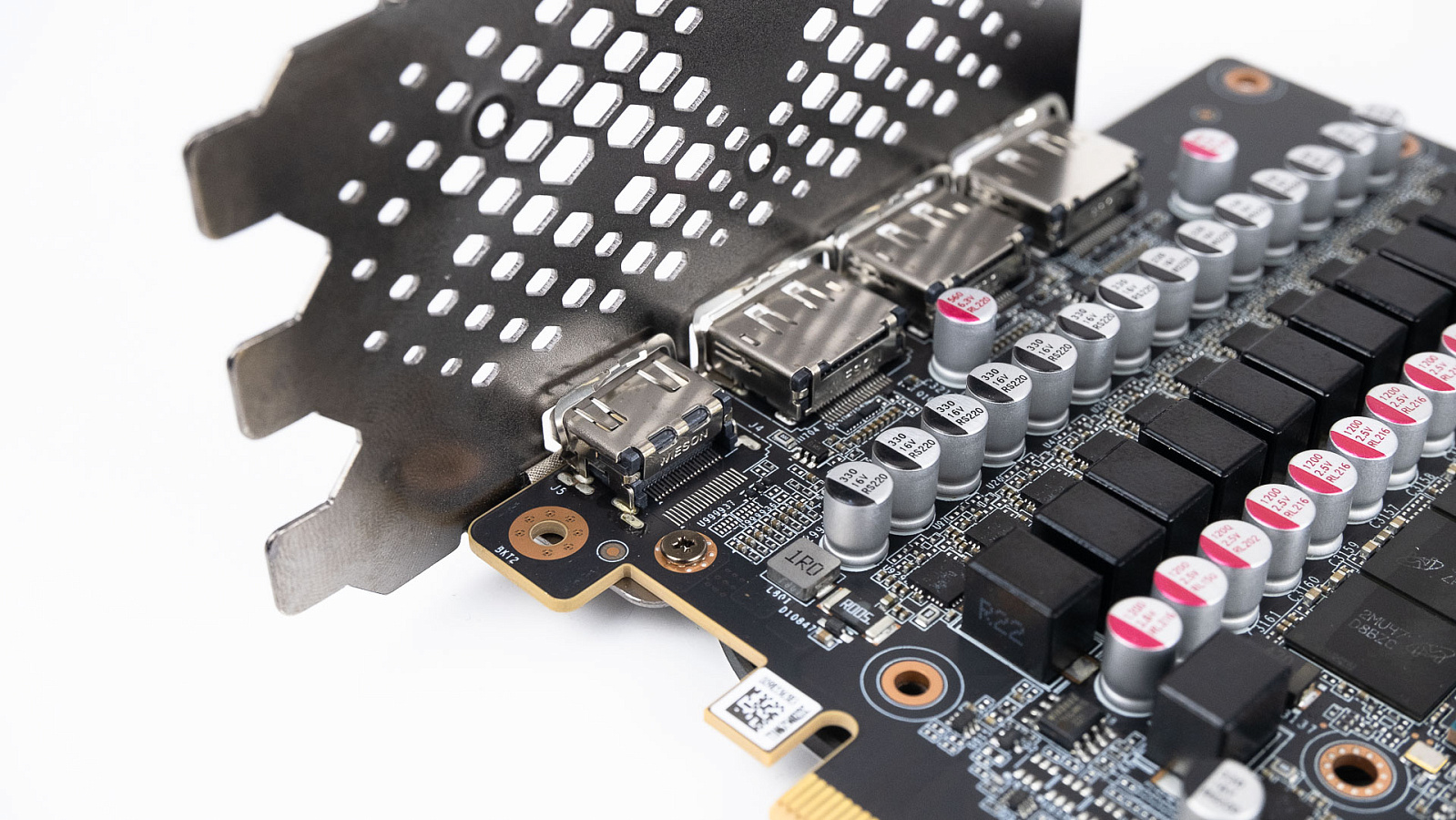

Последним шагом возвращаем планку портов вывода на место. Можно посетовать на отсутствие альтернативной узкой вариации в комплекте, трёхслотовая смотрится явно излишней на компактном водоблоке.

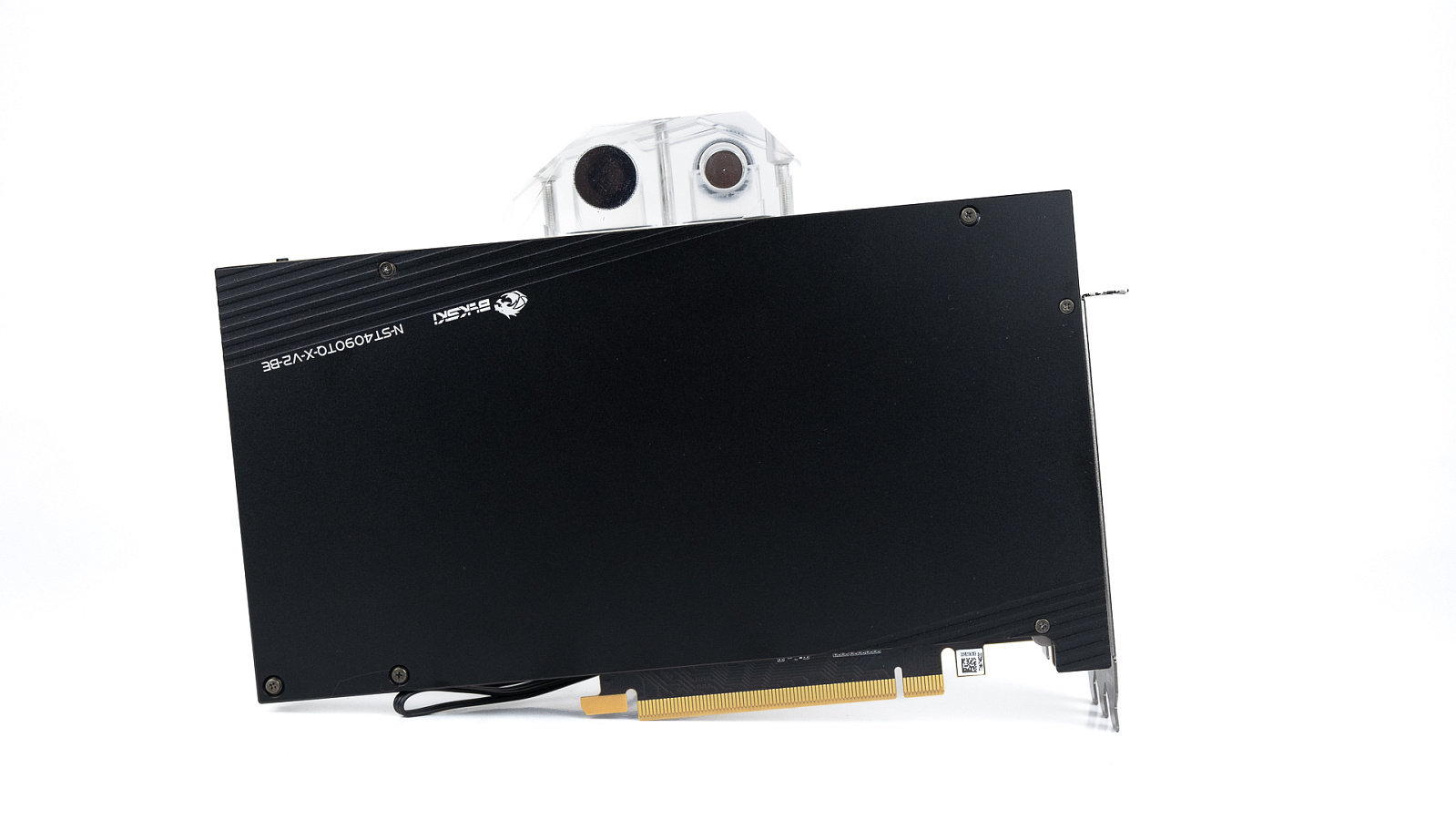

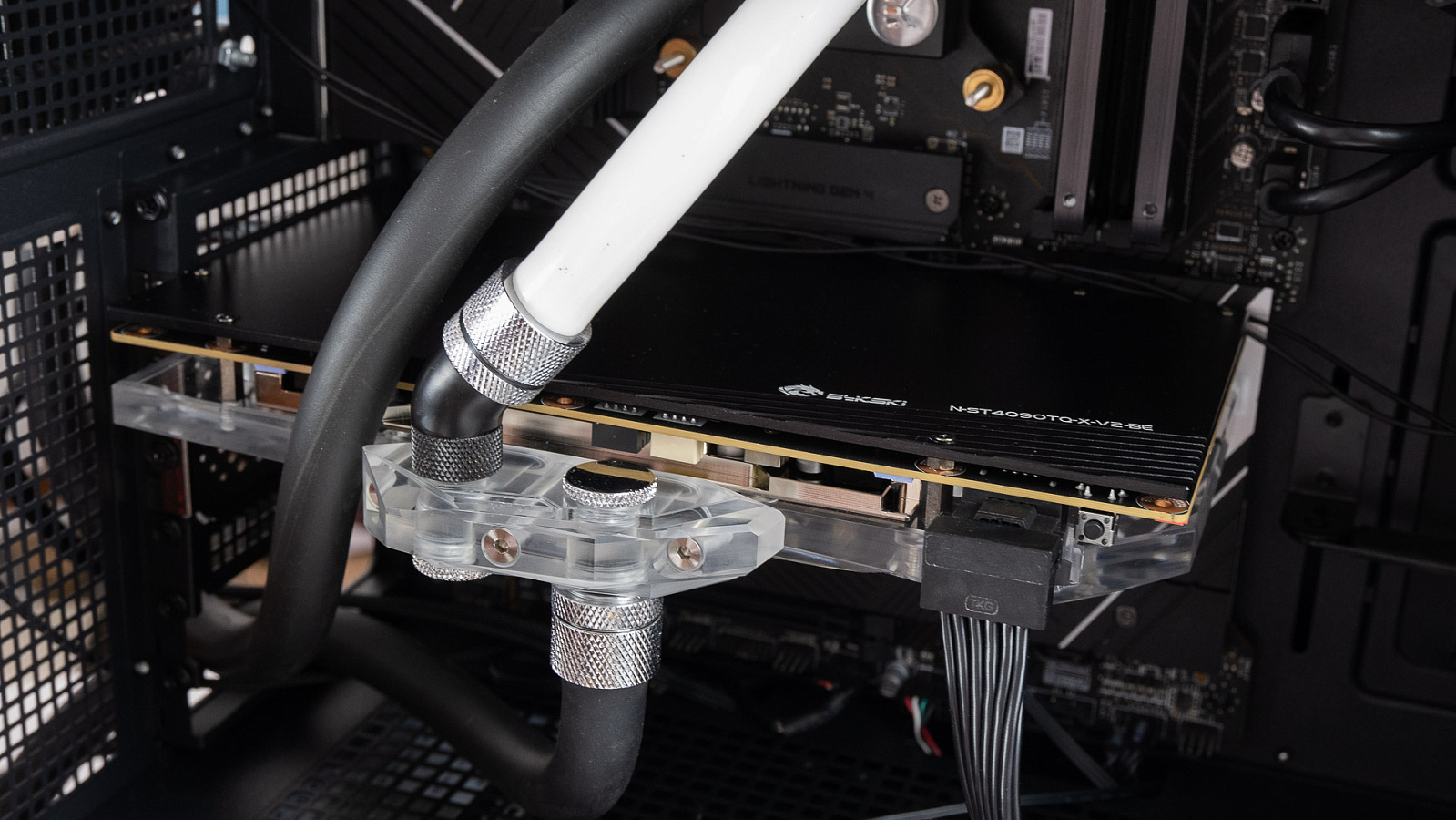

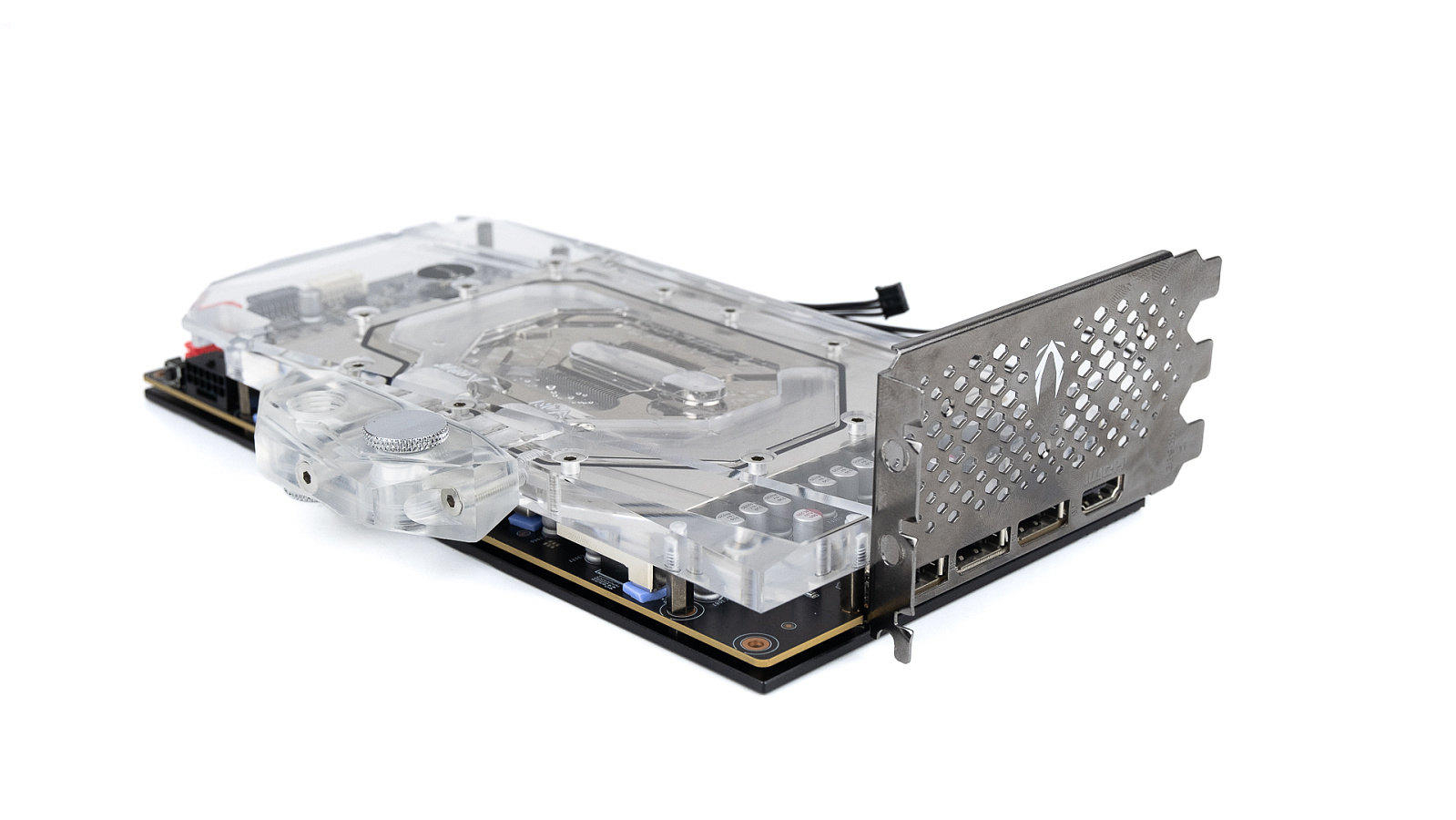

Собранная видеокарта выглядит лаконично и компактно.

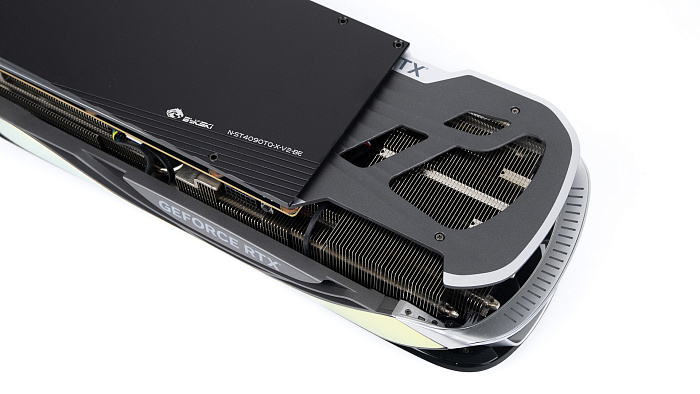

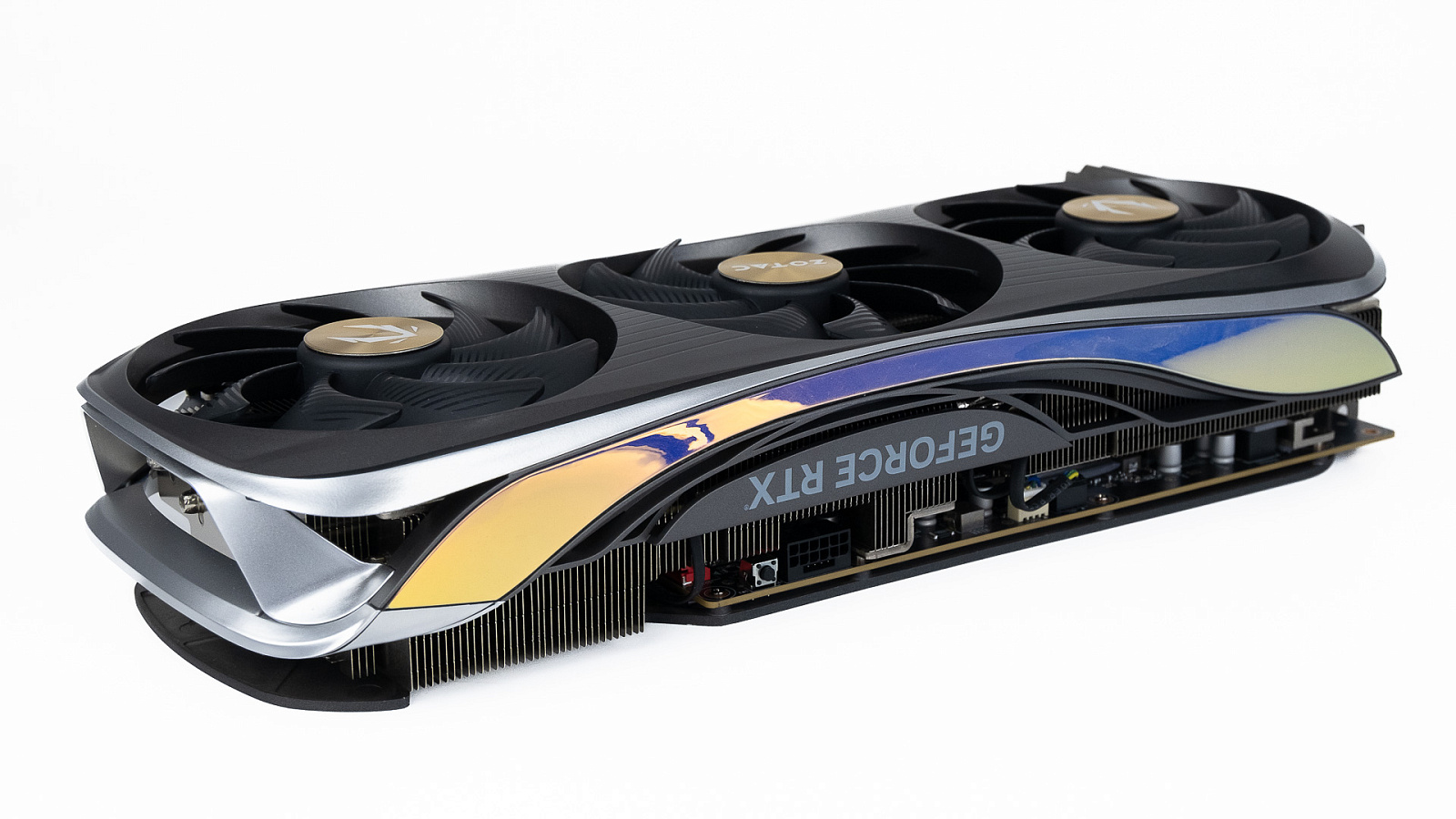

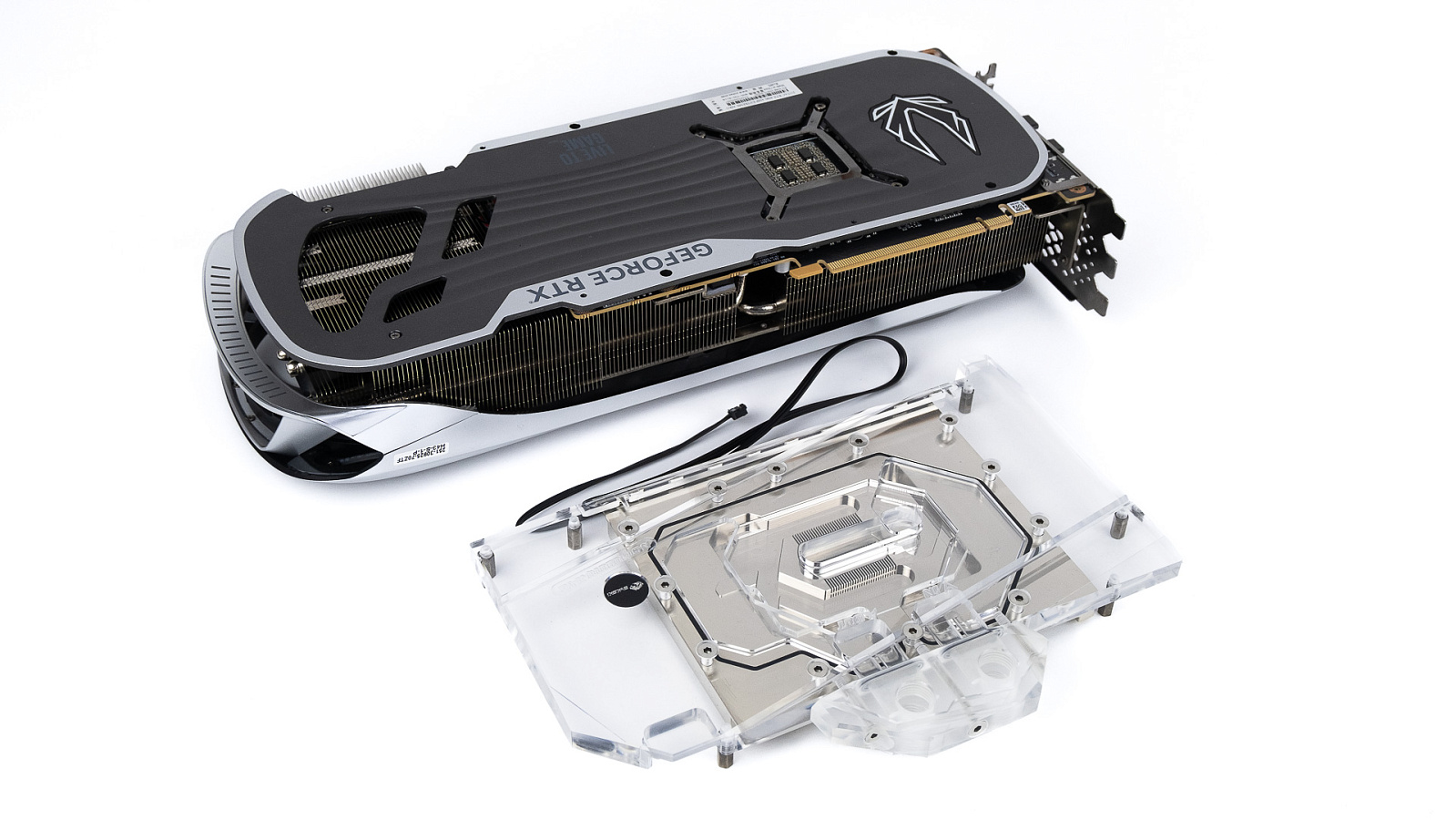

Особенно если сравнить с исходной воздушной системой охлаждения, контраст размеров очень заметен. Приступим к вычислению различий в производительности систем.

Тестирование

Тестовый стенд

В тестовом стенде будет использоваться одна помпа D5 и внешний радиатор Watercool MO-RA3 420 Pro, этим же контуром будет охлаждаться процессор. Комнатная температура - около 24°C. Температура воды в СЖО - до 30°C. Нагрузка для сравнения эффективности систем охлаждения будет создаваться стресс-тестом Port Royal из пакета 3DMark, 36 минут вполне достаточно для стабилизации температур.

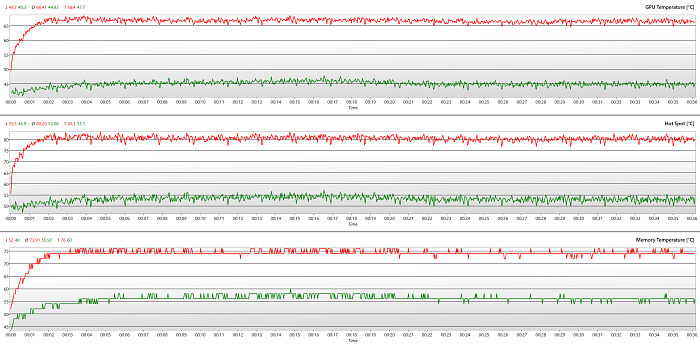

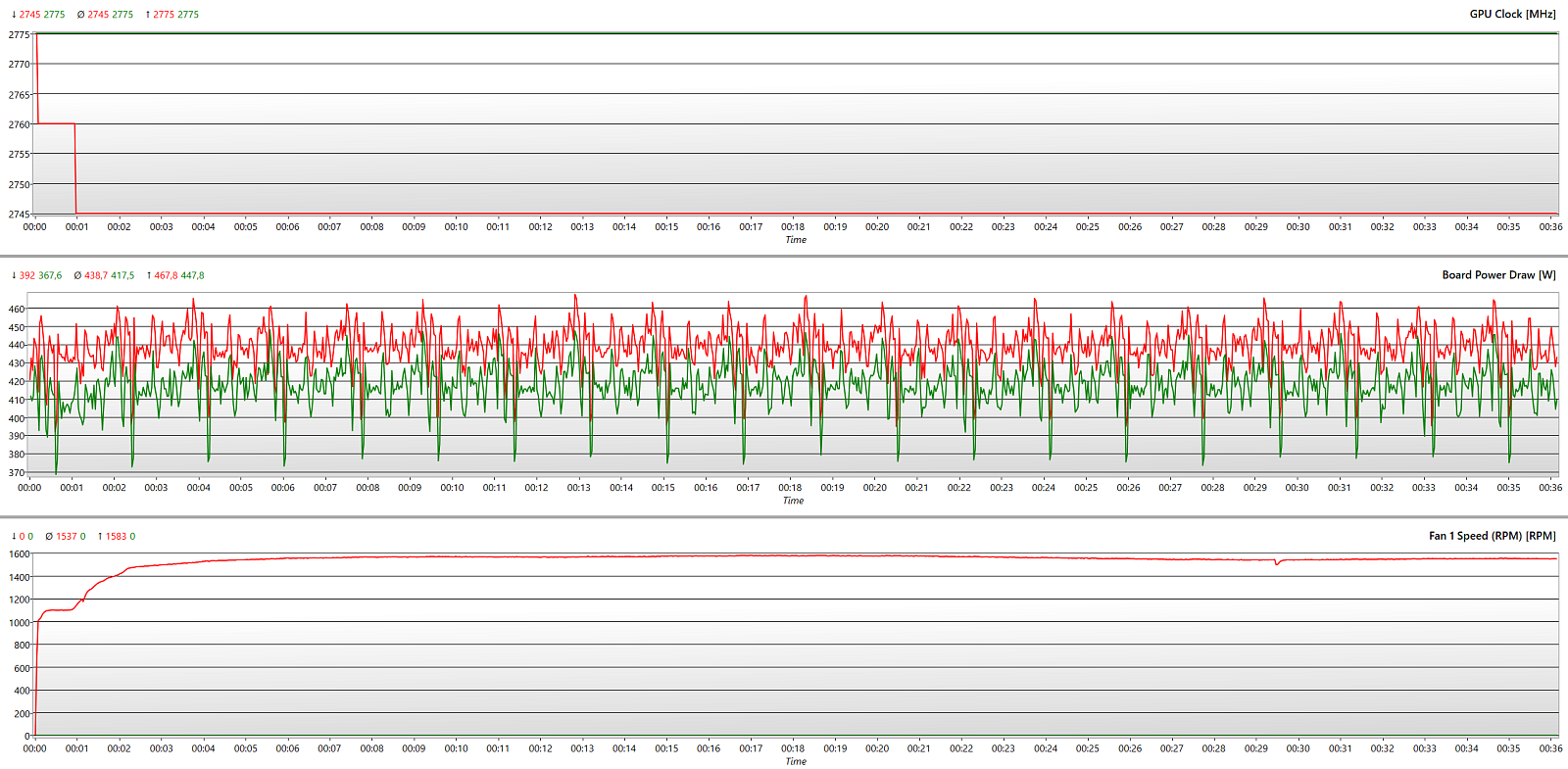

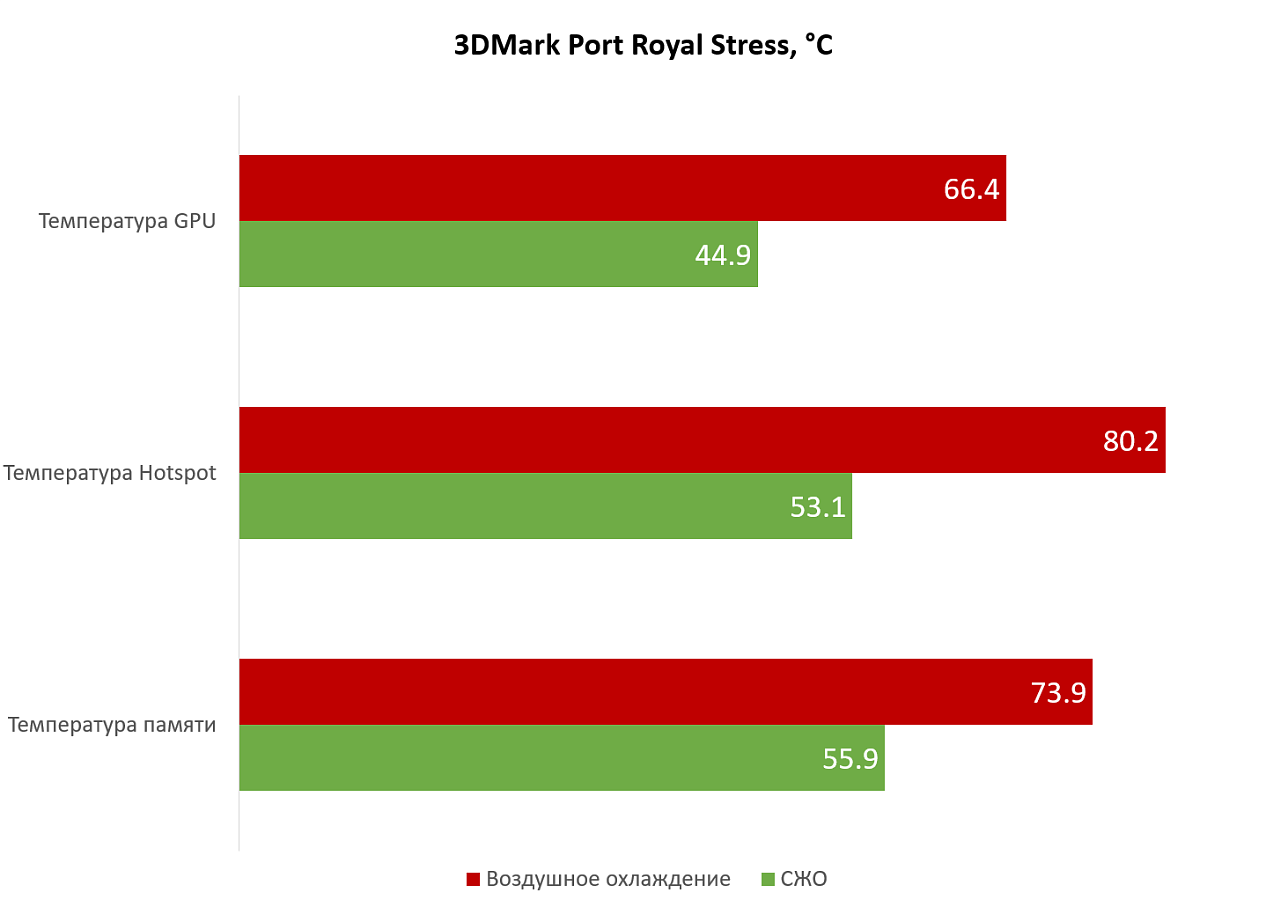

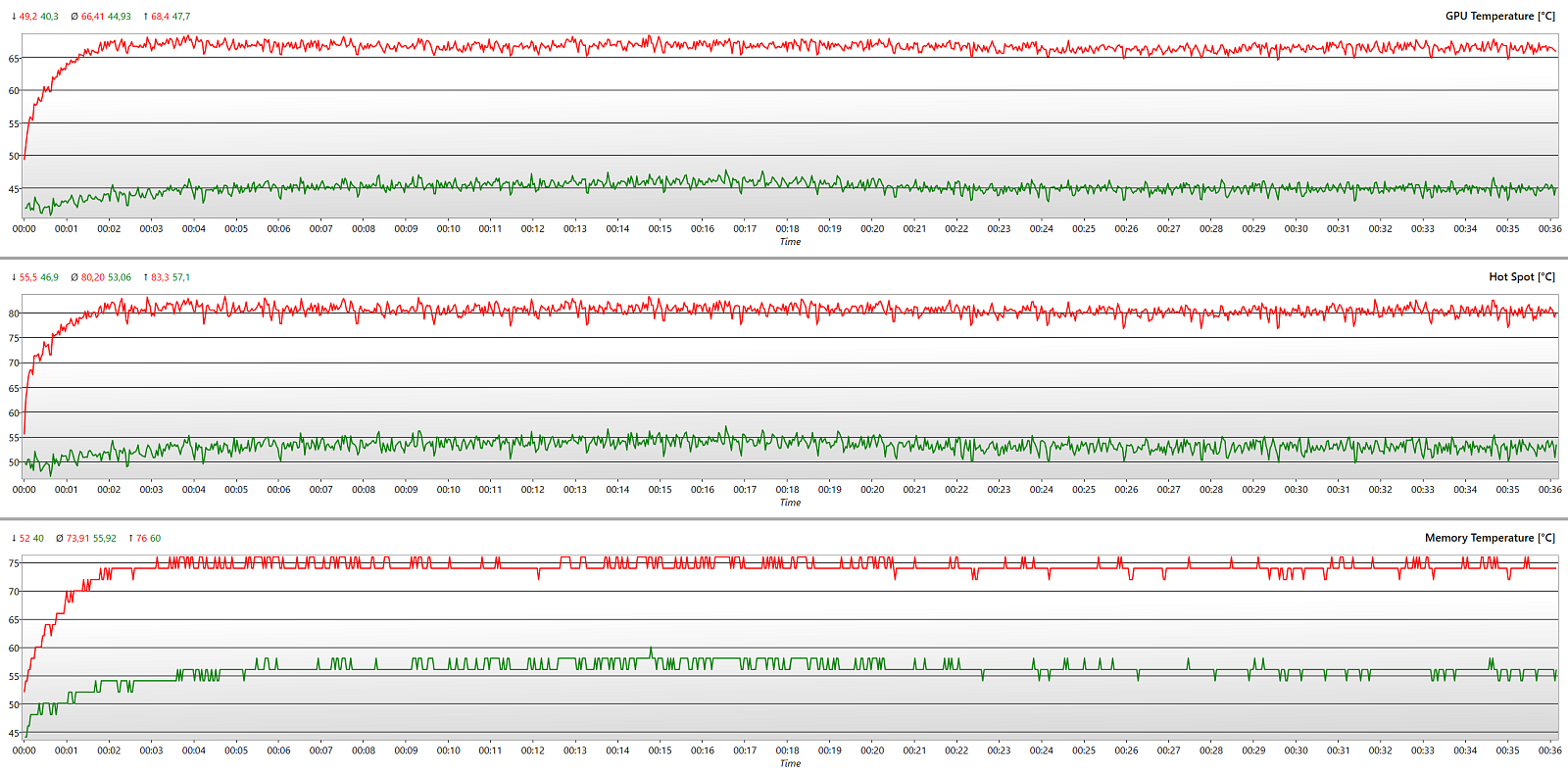

На графиках ниже красным обозначены результаты штатной воздушной системы охлаждения ZOTAC GAMING GeForce RTX 4090 AMP Extreme AIRO, зелёным - полученные с использованием водоблока Bykski N-ST4090TQ-X-V2. Различия более чем заметные, по данным датчиков температуры ядер выигрыш от использования жидкостного охлаждения составил более 20°C. По показателю Hotspot разница ещё больше, 27°C в пользу водоблока. Причём температура видеокарты изменяется плавно, она всецело зависит от температуры жидкости в контуре.

По памяти преимущество СЖО не такое большое - "всего" 18°C. Причиной тому толстые термопрокладки. Если бы выступы водоблока под память были выше и удалось бы использовать термоинтерфейс толщиной около 1 мм, то различия были бы гораздо более впечатляющими, но и так очень хорошо получилось.

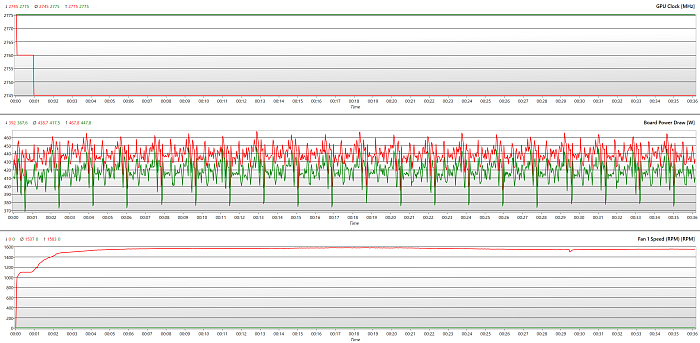

Помимо выигрыша в температурах логично было бы ожидать более высоких частот в бусте видеоядер, и да, так оно и есть. Начальное значение одинаково для обеих систем охлаждения, но дальше включаются механизмы снижения частоты по температурным показателям и большую часть теста система с водоблоком имеет преимущество над воздушной в 30 МГц или в две ступени. Кроме того, снижение температуры вылилось в сокращение энергопотребления на 20 Вт в среднем.

Сведём полученные данные в одну диаграмму. Можно отметить, что по сравнению с заводской СО сократилась разница между температурой ядер и показателем Hotspot.

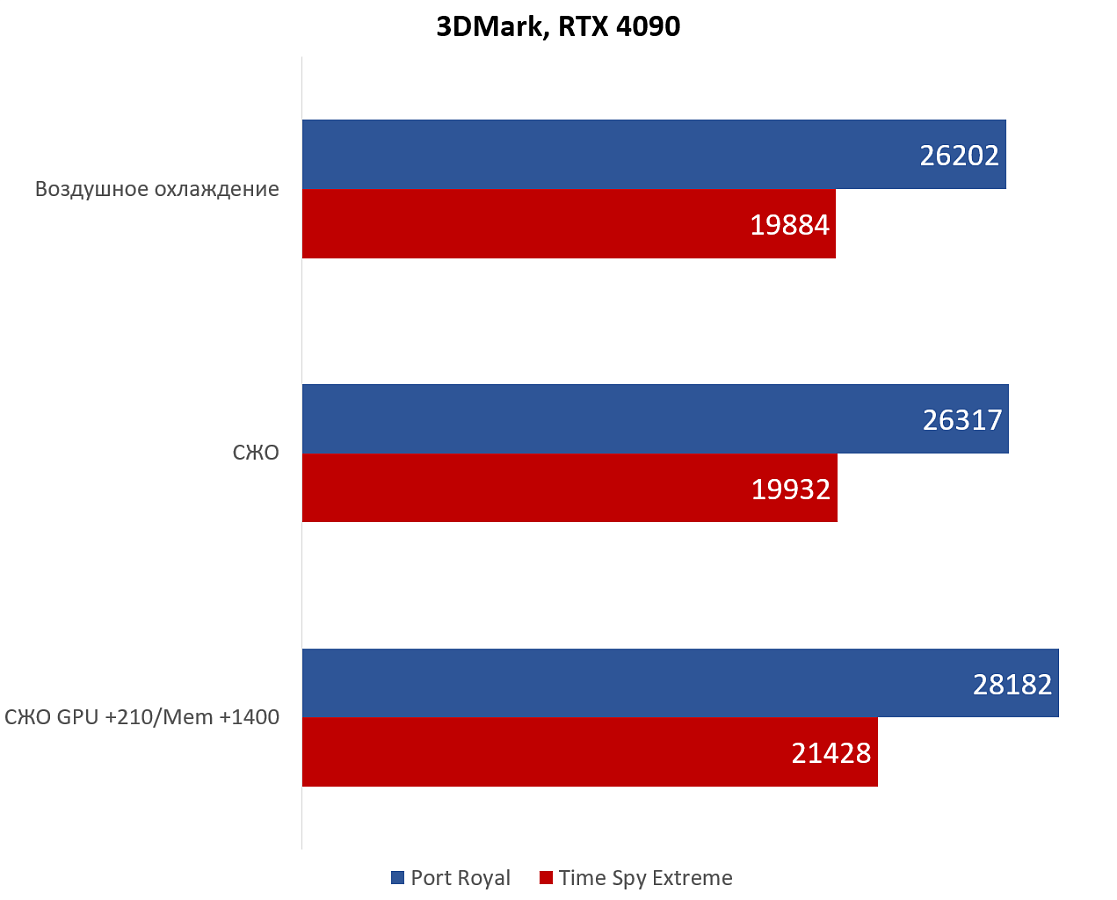

Более высокие частоты в бусте влияют на производительность. Пусть в авто режиме различия невелики, но улучшение температур расширяет возможности разгона. Большое энергопотребление для правильно рассчитанной системы жидкостного охлаждения не будет проблемой.

Некоторые другие комбинации комплектующих и способы охлаждения процессора и видеокарт, в том числе этой RTX 4090 c Bykski N-ST4090TQ-X-V2, можно увидеть в видеоролике.

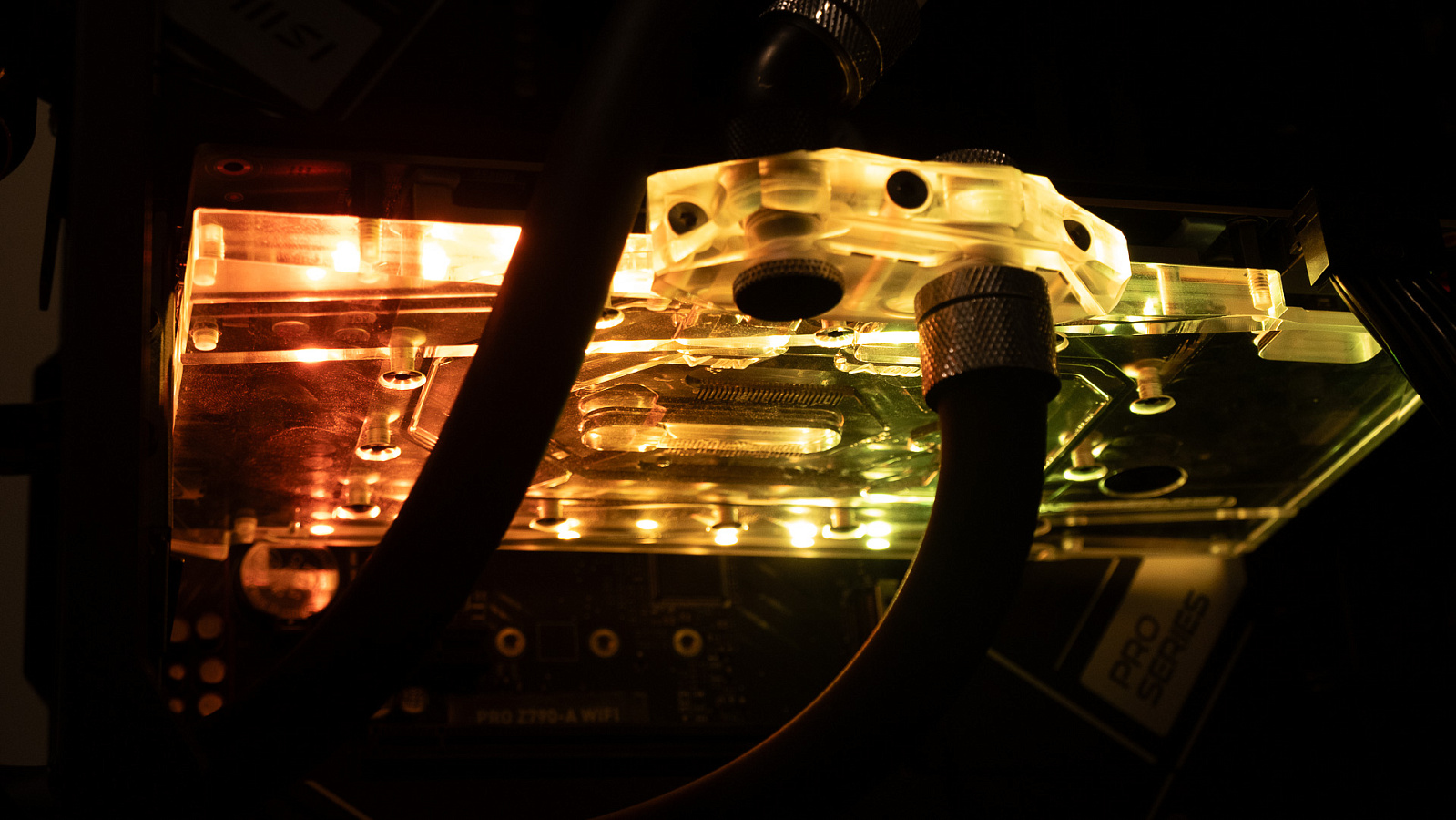

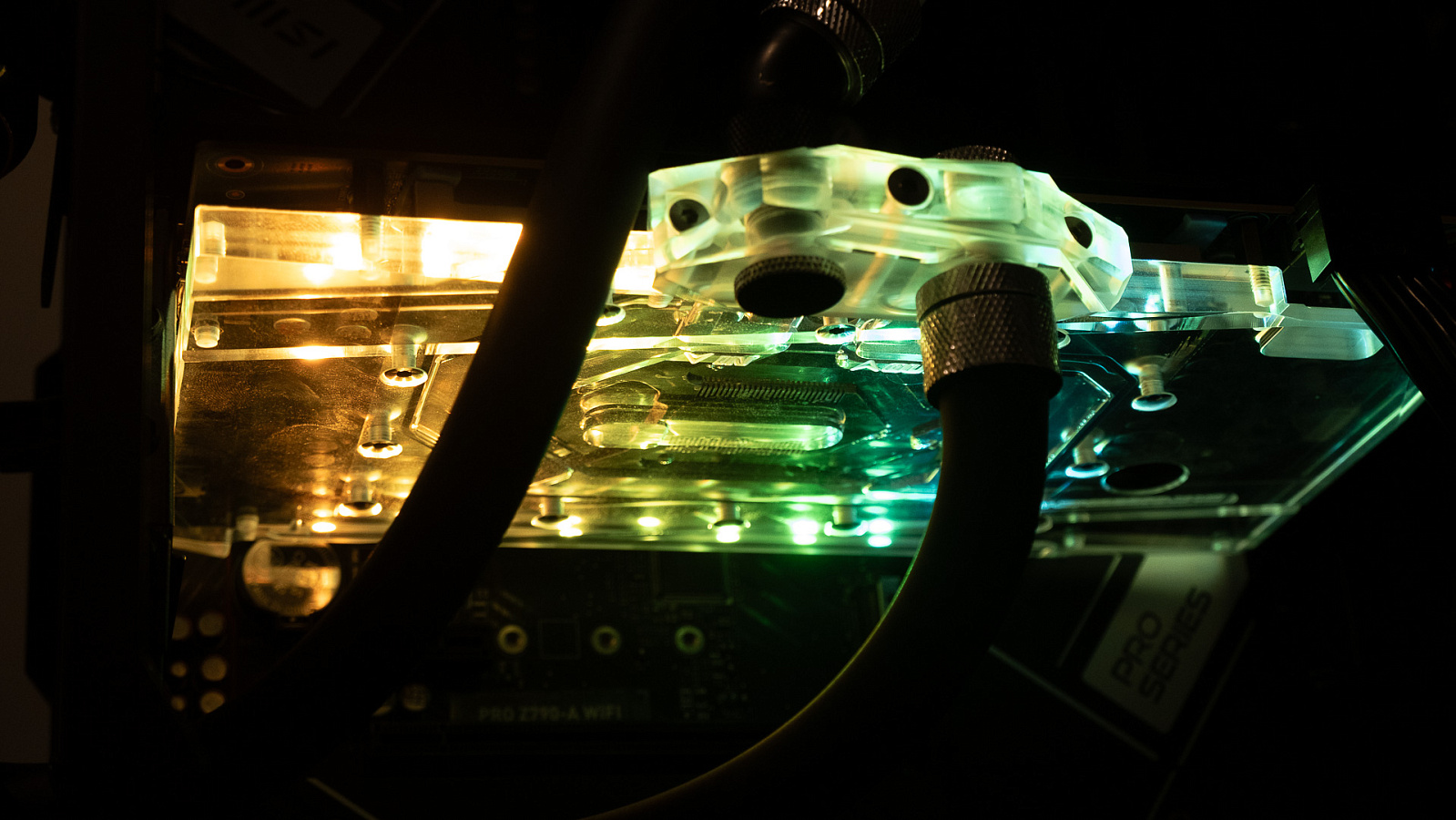

RGB-подсветка

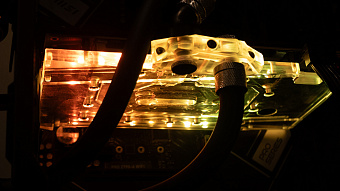

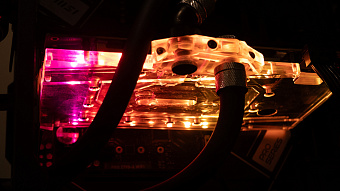

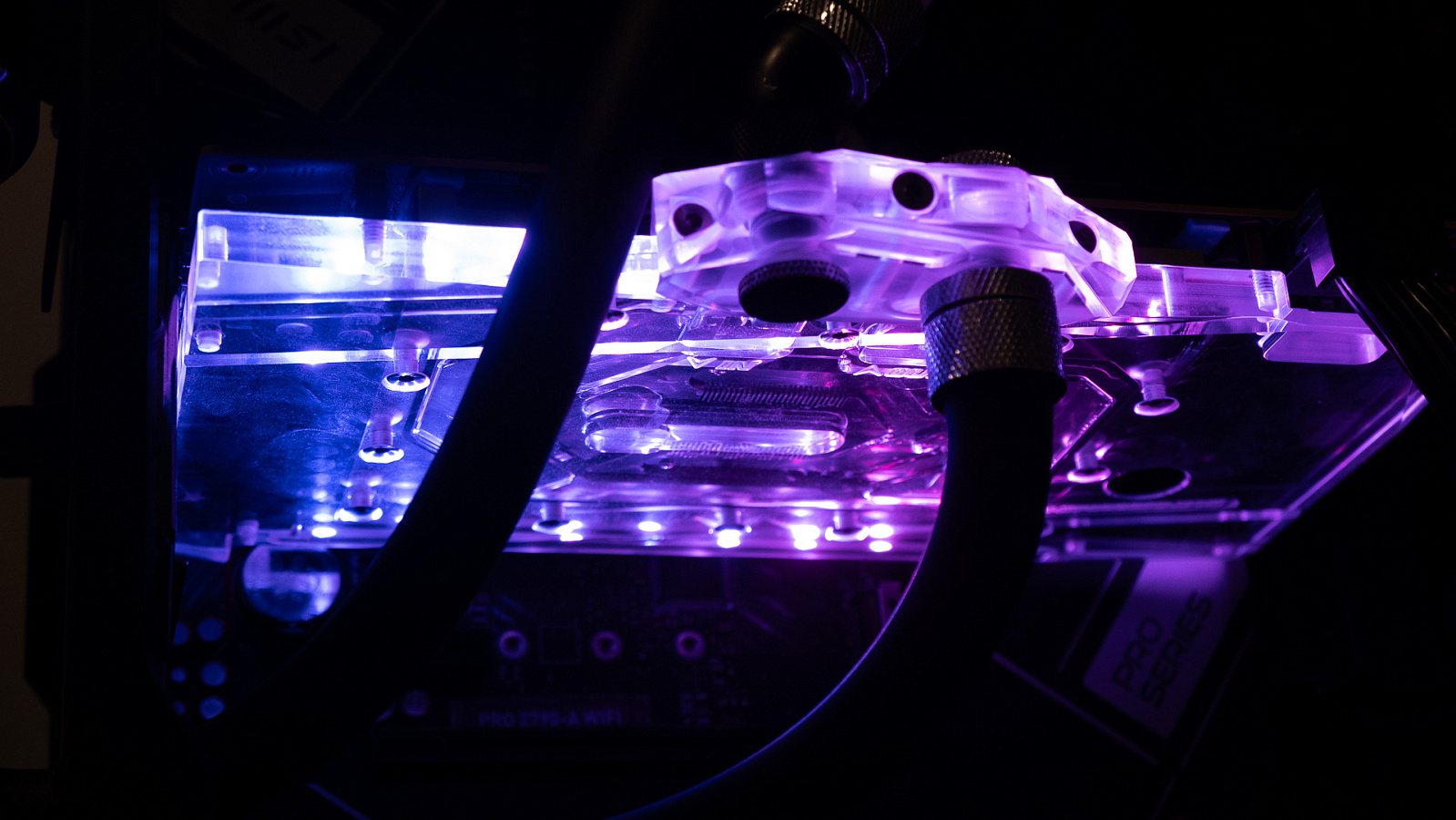

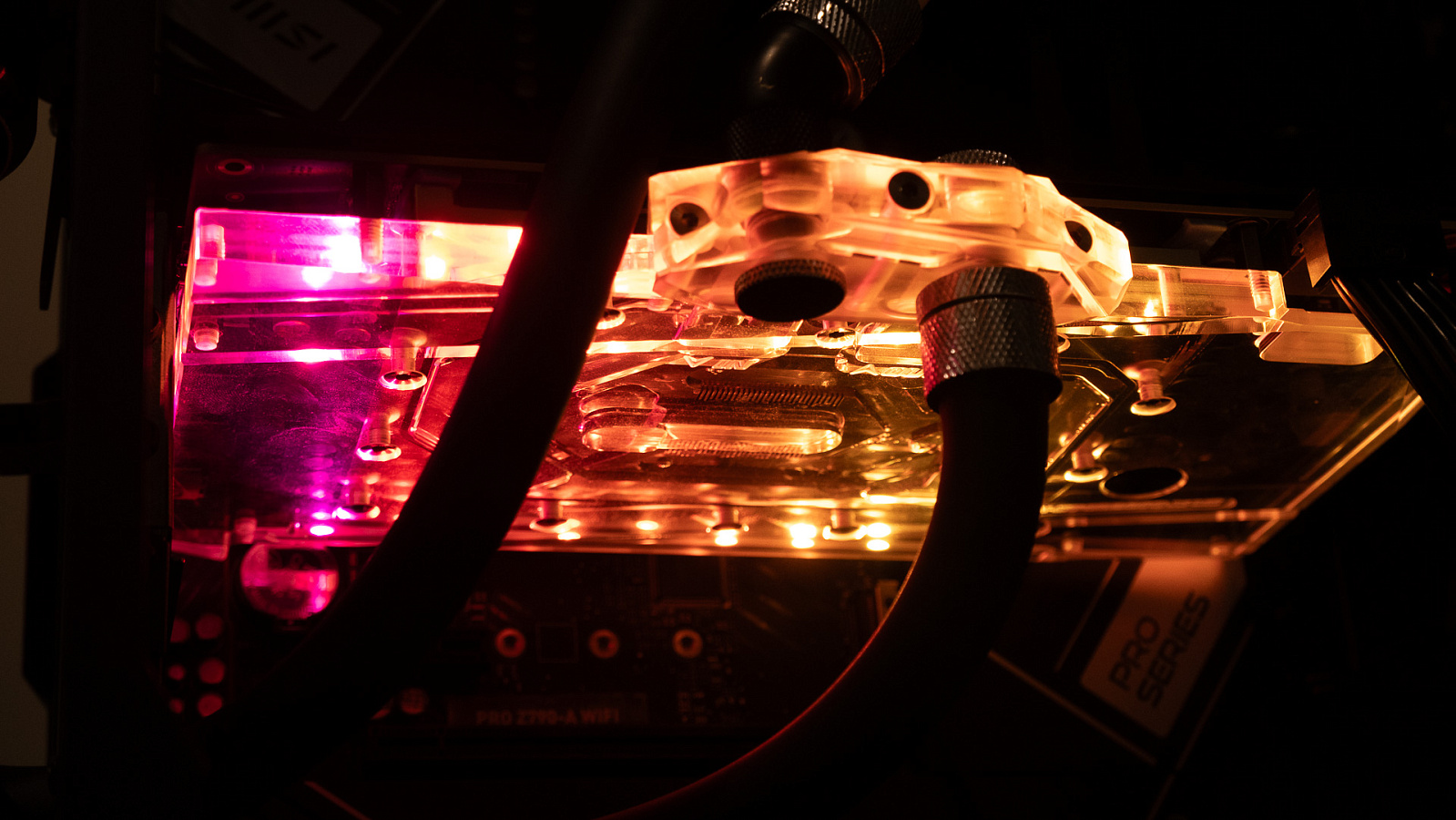

Возможности адресуемой 5 В подсветки и светодиодов на 12 В немного отличаются, но в любом случае водоблок с прозрачным акрилом может стать очень яркой и эффектной деталью системного блока. Синхронизация возможна со всеми популярными системами.

Заключение

Современные флагманские видеокарты радуют пользователя не только высокой производительностью, но и огромным тепловыделением. Создать тихую систему с применением только воздушного охлаждения без потери производительности становится всё труднее и труднее. Поэтому жидкостное охлаждение является очень привлекательной альтернативой, выигрыш по температурам значительный. С помощью Bykski N-ST4090TQ-X-V2 5V A-RGB+Backplate можно не только решить проблемы теплоотвода на RTX 4090 производства Zotac, но и создать привлекательную сборку в просторном или, наоборот, компактном корпусе.

Можно посетовать на слишком толстые термопрокладки для видеопамяти и потенциально упущенную эффективность её охлаждения, но полученные почти 20°C выигрыша не стоит игнорировать.

Ещё одним минусом можно записать отсутствие альтернативной узкой планки для портов видеовыходов.
