Обзор и тест материнской платы MSI MPG B650 Carbon Wi-Fi

Образцовый инструмент для разгона AMD Ryzen 7000 и оперативной памяти DDR5.

Материнские платы на Socket AM5 для новых процессоров AMD расширяют свое присутствие на розничном рынке. Многие производители предлагают для Ryzen 7000 уже более десяти моделей с различным функционалом и технической оснащенностью. И в этом обзоре мы рассмотрим "заряженную" плату на чипсете AMD B650, заточенную под разгон компонентов. Речь пойдет о MSI MPG B650 Carbon Wi-Fi, купить которую уже сейчас можно по цене ниже 30000 рублей.

Технические характеристики

Модель: MPG B650 Carbon Wi-Fi
Socket: Socket AM5
Чипсет: AMD B650
Тип памяти: DDR-5
Оперативная память: 4*DIMM, Max. 128 Гб, DDR5 6600+(O.C) - 5200(O.C.), 4800 МГц
Слоты расширения: 2*PCI-E 4.0 x16, PCI-E 3.0 x1, 4*PCI-E M.2
Тип слотов M.2:
M.2_1, 2260/2280 PCIe 5.0 x4 (CPU)
M.2_2, 2260/2280 PCIe 4.0 x4 (CPU)
M.2_3, 2260/2280 PCIe 4.0 x4 (CPU)
M.2_4, 2260/2280/22110 PCIe 4.0 x4 & SATA (Chipset)
Звук: 8-канальный (7.1) Realtek ALC4080
Сетевой интерфейс: 2.5 Gigabit (Realtek RTL8125), Wi-Fi 6E, Bluetooth 5.2
Форм-фактор: ATX (305 * 244 мм)

Упаковка и комплектация

MPG B650 Carbon Wi-Fi не претендует на звание флагманского продукта, поэтому упаковка данной материнской платы не выделяется агрессивным оформлением. Напротив, это гармоничный и спокойный стиль, вносящий загадочность в содержимое коробки.

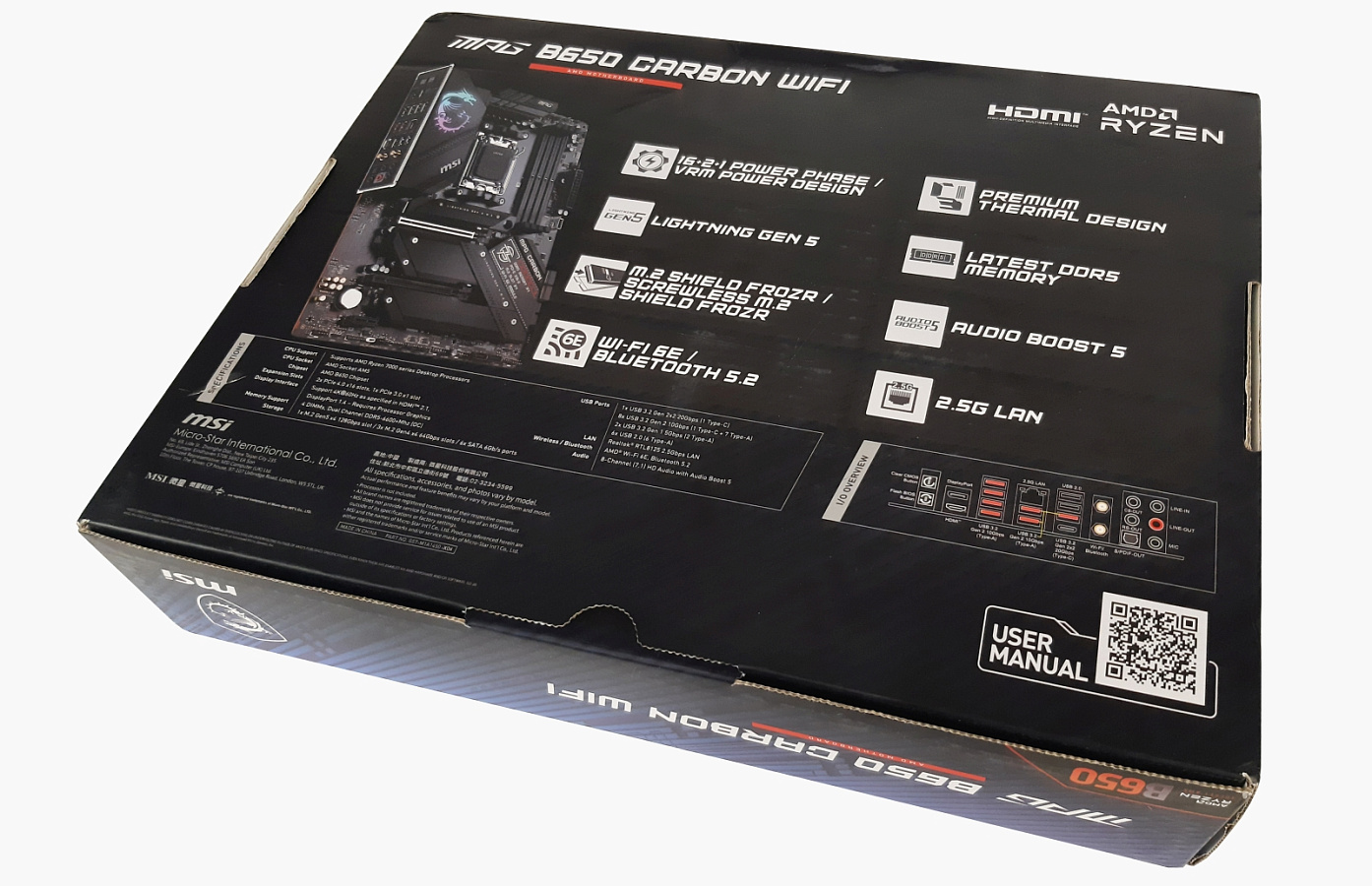

Информативно у MPG B650 Carbon Wi-Fi оформлена больше тыльная сторона упаковки. Здесь присутствует не только изображение девайса и перечень ключевых особенностей, но и карта разъемов тыльной панели.

Вместе с материнской платой поставляется набор фирменных наклеек MSI Gaming и QR-код для скачивания руководства по установке.

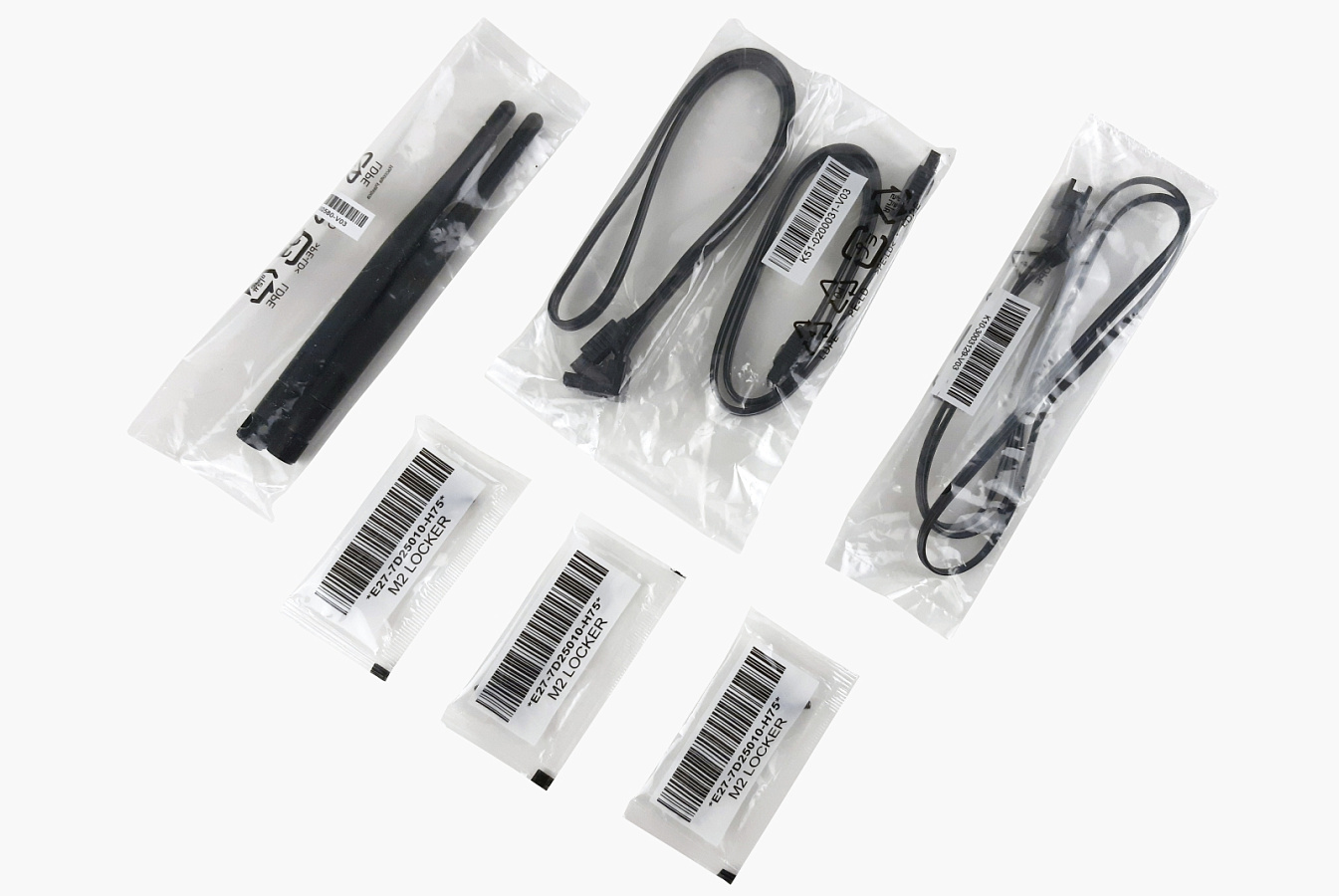

Также в комплекте с MPG B650 Carbon Wi-Fi идут:

две антенны Wi-Fi;
два кабеля SATA-3 6 Гбит/с;
кабель для подключения RGB-подсветки;
три фиксатора EZ М.2 для твердотельных накопителей.

Внешний вид и особенности

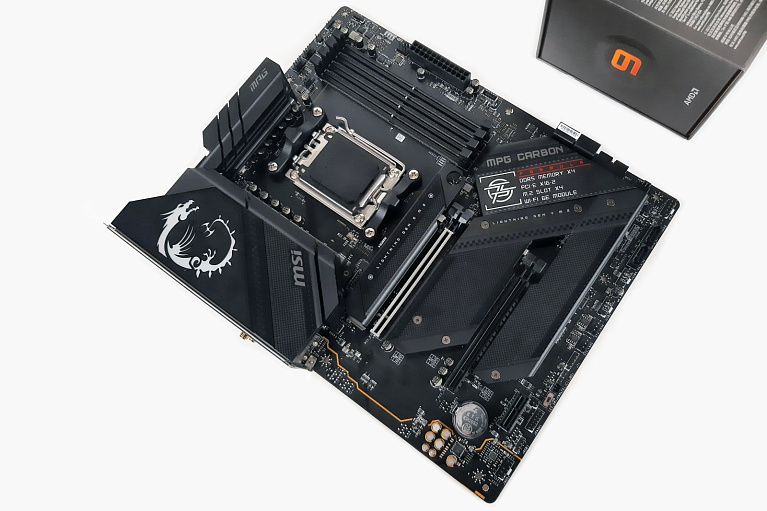

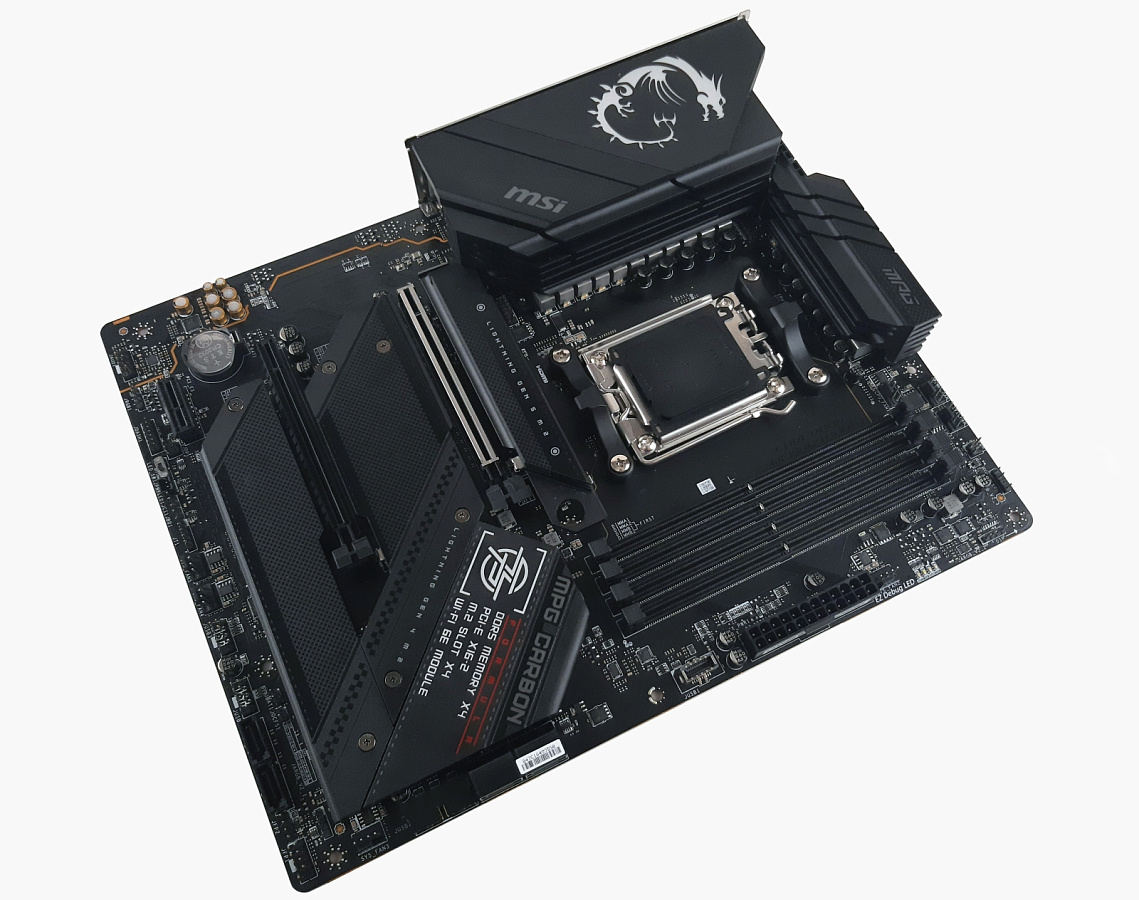

За счет своего внешнего вида MPG B650 Carbon Wi-Fi выглядит очень строго. Все благодаря печатной плате черного цвета и массивным радиаторам охлаждения. Девайс выполнен в форм-факторе АТХ с габаритами 305 х 244 мм.

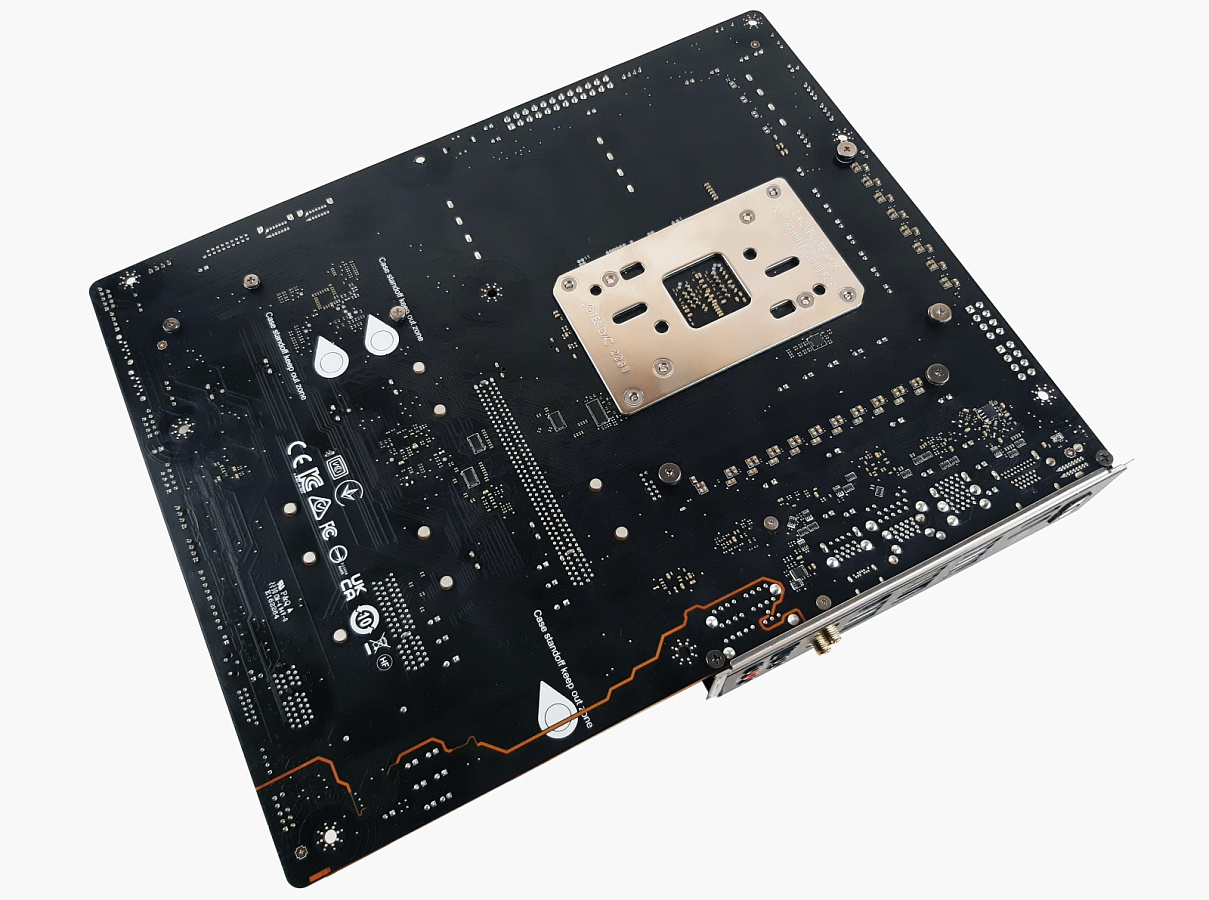

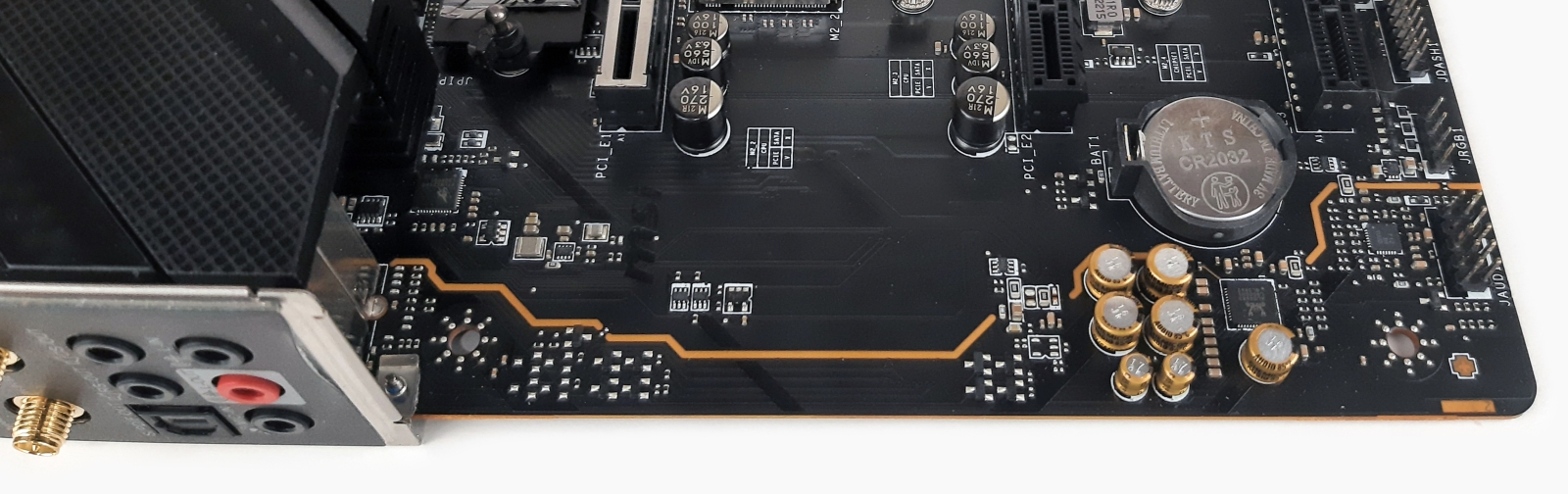

На тыльной стороне MPG B650 Carbon Wi-Fi присутствует небольшое количество компонентной базы. Также тут можно видеть металлическую пластину Socket AM5. Она выполняет сразу несколько функций. К ней крепится прижимной механизм процессора и пластиковые ушки для системы охлаждения.

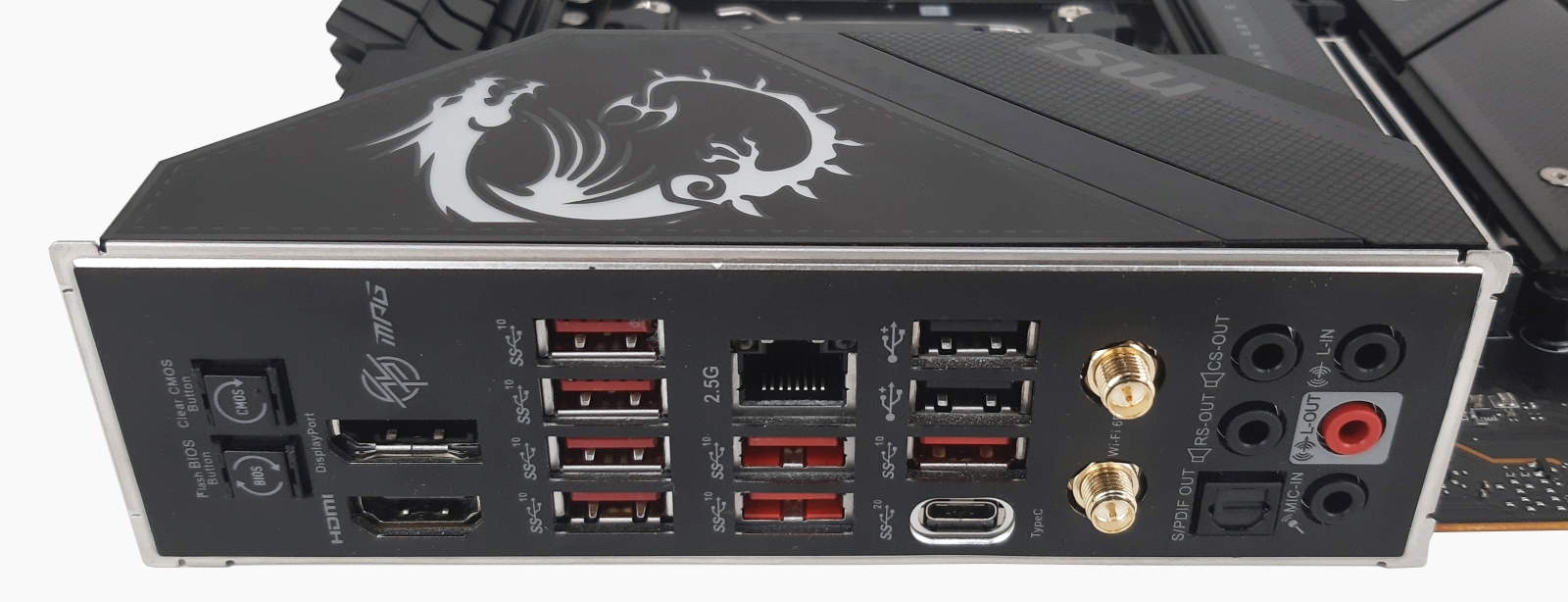

Тыльная панель MPG B650 Carbon Wi-Fi включает в себя:

кнопку сброса настроек Clear BIOS;
кнопку обновления Flash BIOS;
видеоразъем HDMI;
видеоразъем DisplayPort;
семь портов USB 3.2 Gen 2 Type-A;
один порт USB 3.2 Gen 2x2 Type-C;
два порта USB 2.0 Type-A;
2.5-гигабитный LAN;
два гнезда для антенн Wi-Fi;
оптический S/PDIF Out;
пять аудиоразъемов 3.5 мм.

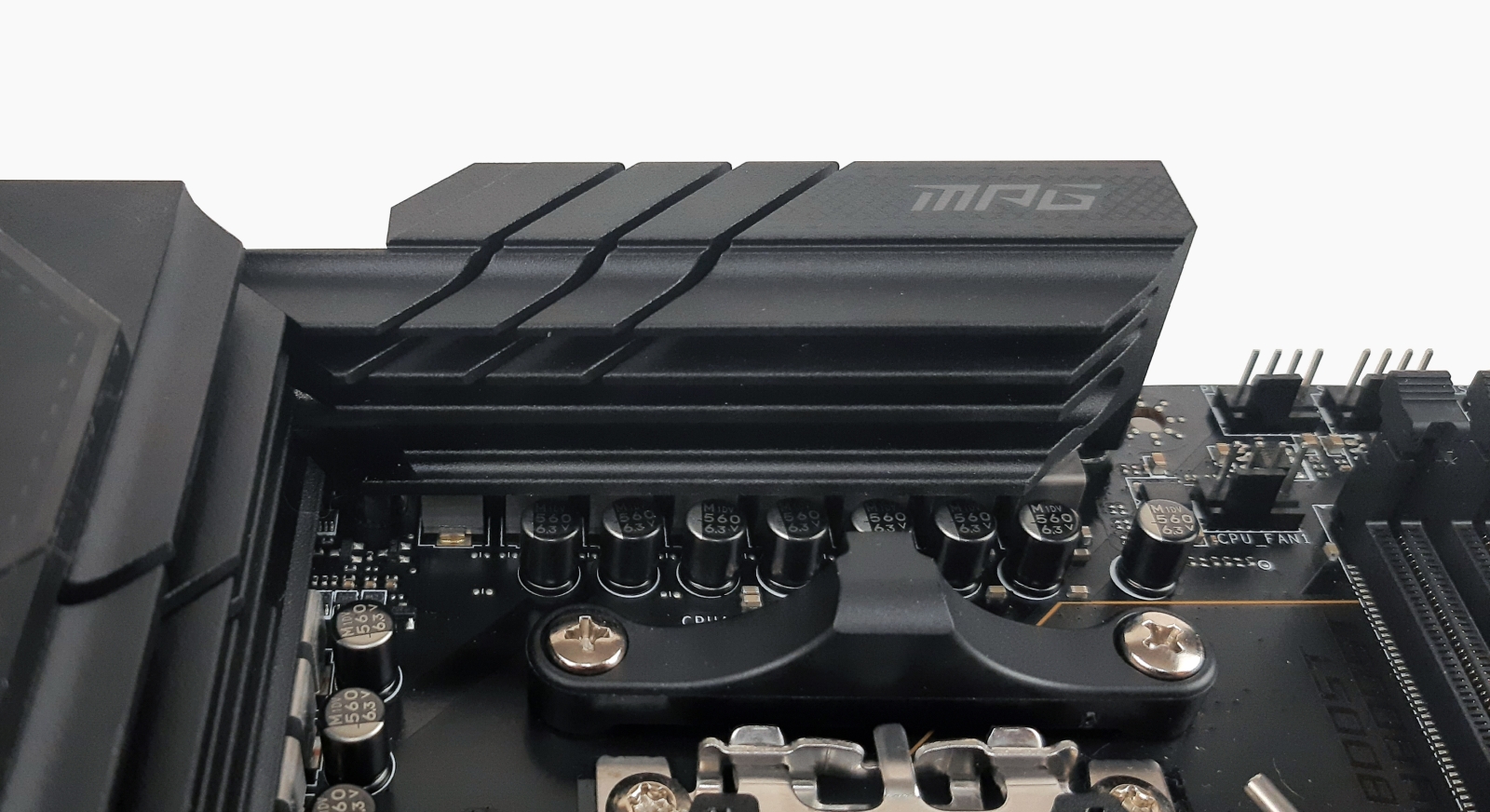

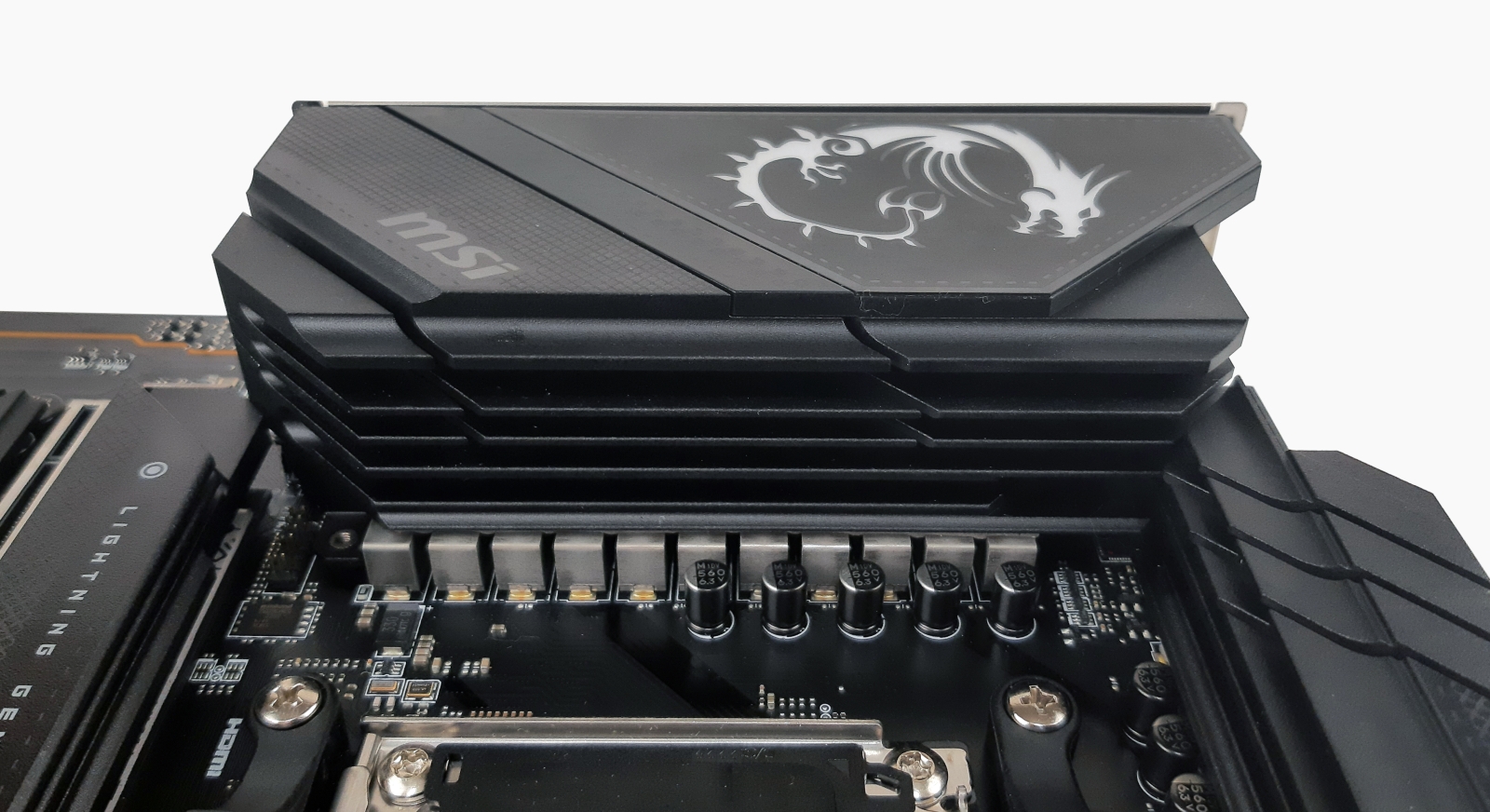

Весь верхний угол платы покрывают массивные алюминиевые радиаторы, призванные охладить систему питания процессора.

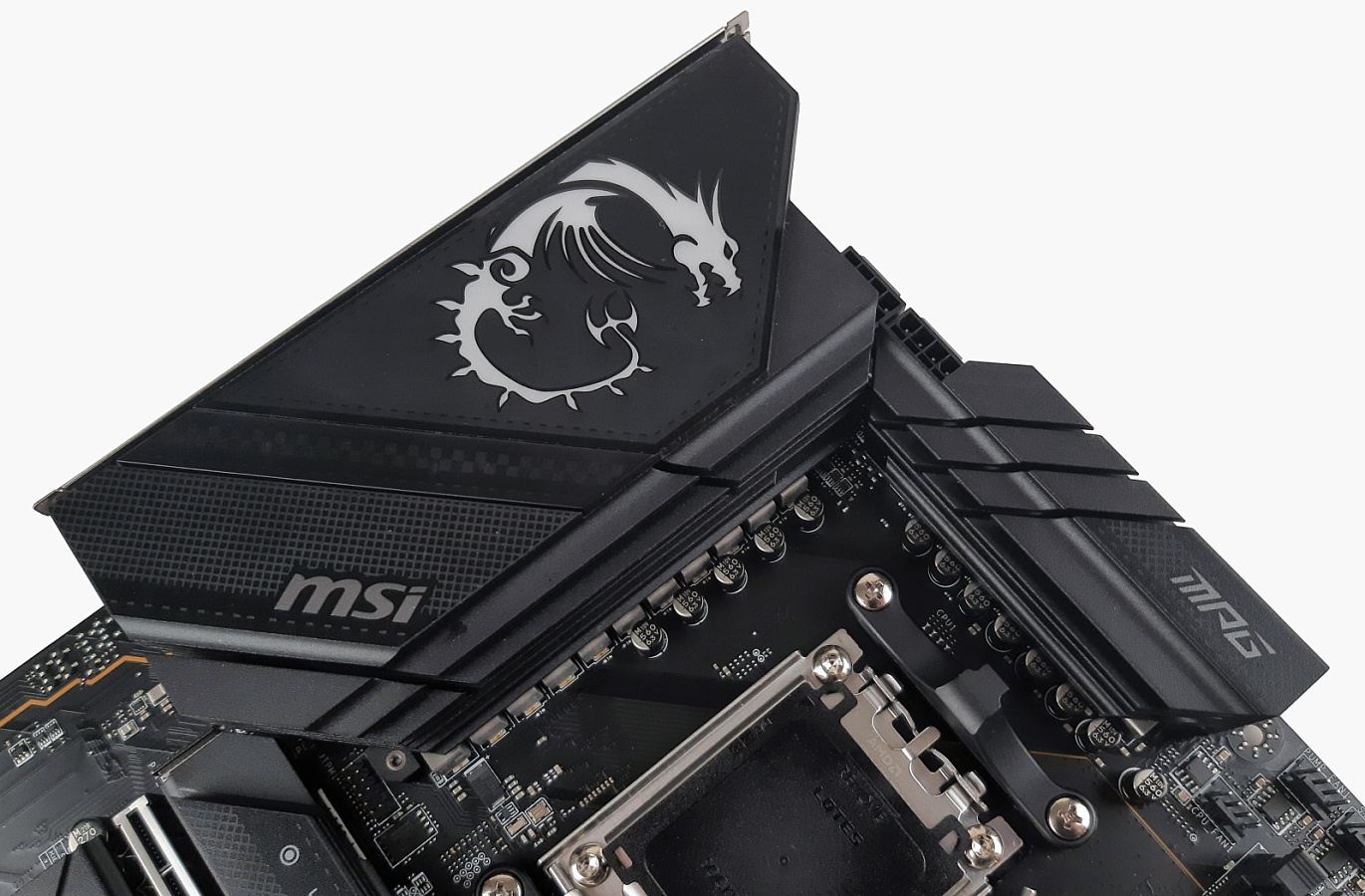

Оба радиатора по конструкции выполнены многореберными. Это сделано для увеличения эффективности рассеивания тепла. В верхнюю панель главного радиатора встроена подсветка с логотипом MSI Gaming.

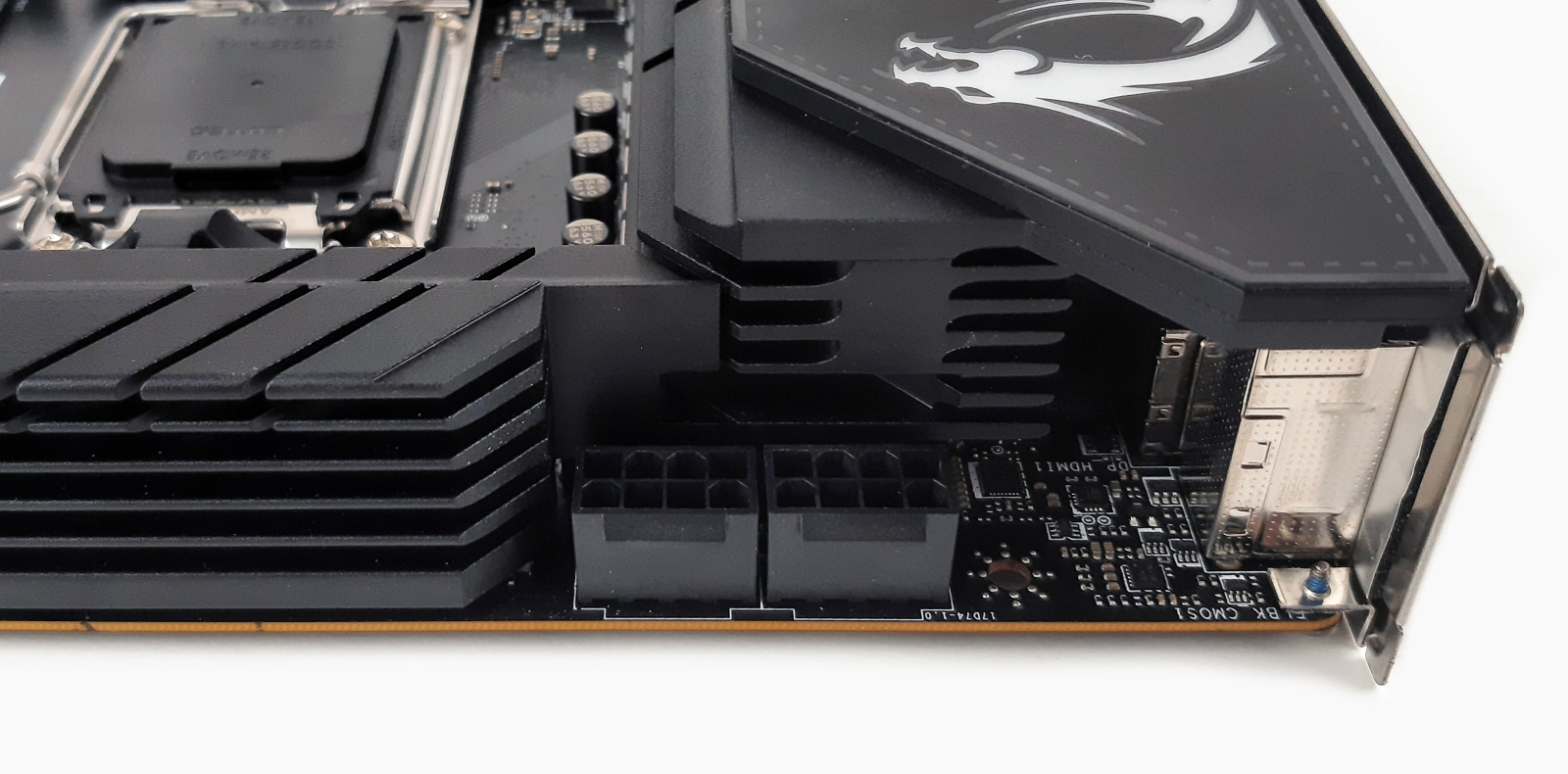

Питание на MPG B650 Carbon Wi-Fi заводится по разъему 24-пин. Еще пара разъемов 8-пин предназначена для дополнительного питания центрального процессора.

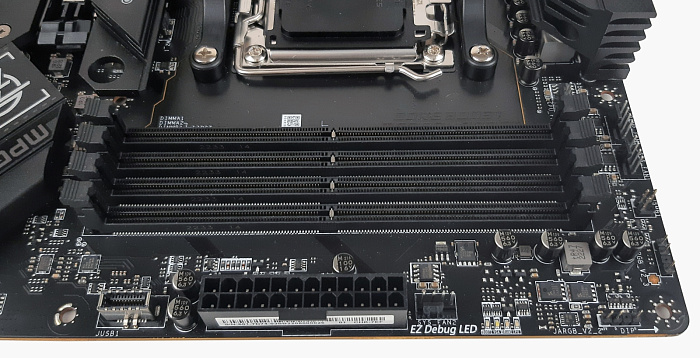

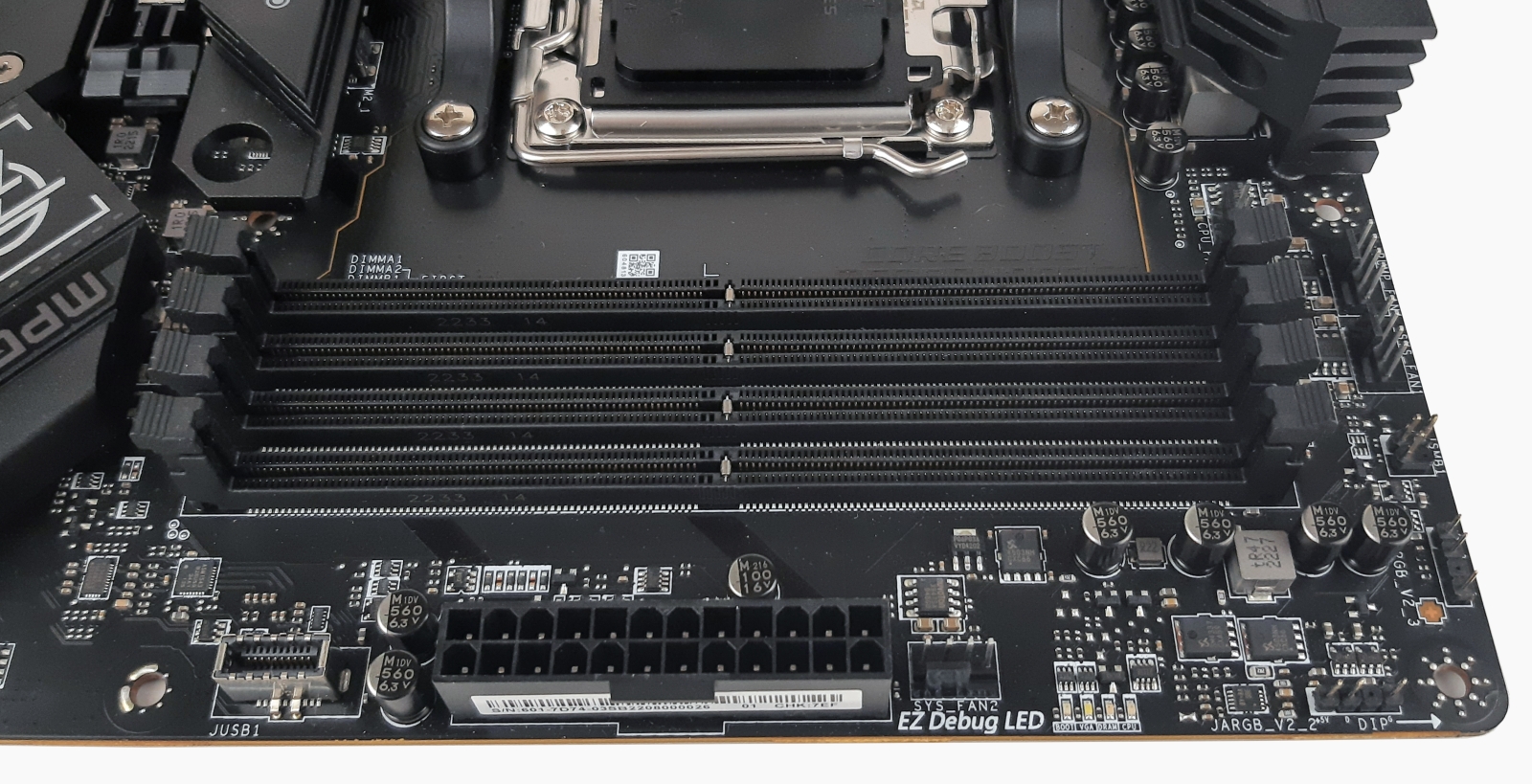

MPG B650 Carbon Wi-Fi располагает четырьмя разъемами DIMM DDR5 с поддержкой модулей AMD EXPO. Установить суммарно на эту плату можно до 128 Гб оперативной памяти. В случае установки двух одноранговых модулей производитель заявляет о возможности разгона до 6600+ МГц.

Для установки видеокарты MPG B650 Carbon Wi-Fi оборудована слотом PCIe 4.0 x16 с металлическим кожухом. Линии PCI Express на данный слот выделяются от центрального процессора. Также на плате присутствует один слот PCIe 4.0 x16 (в режиме PCIe 4.0 x4 посредством линий PCI Express CPU) и один слот PCIe 3.0 x1 (посредством линий PCI Express чипсета AMD B650).

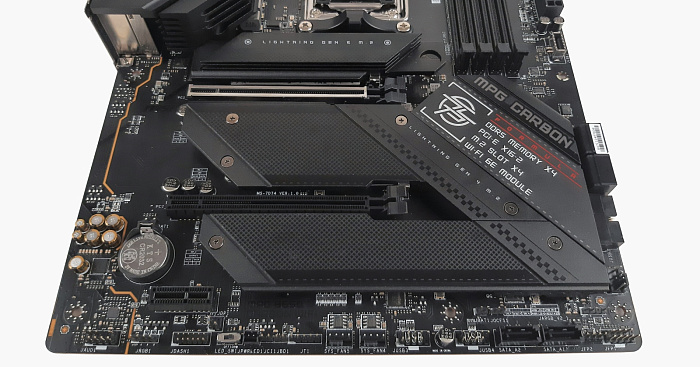

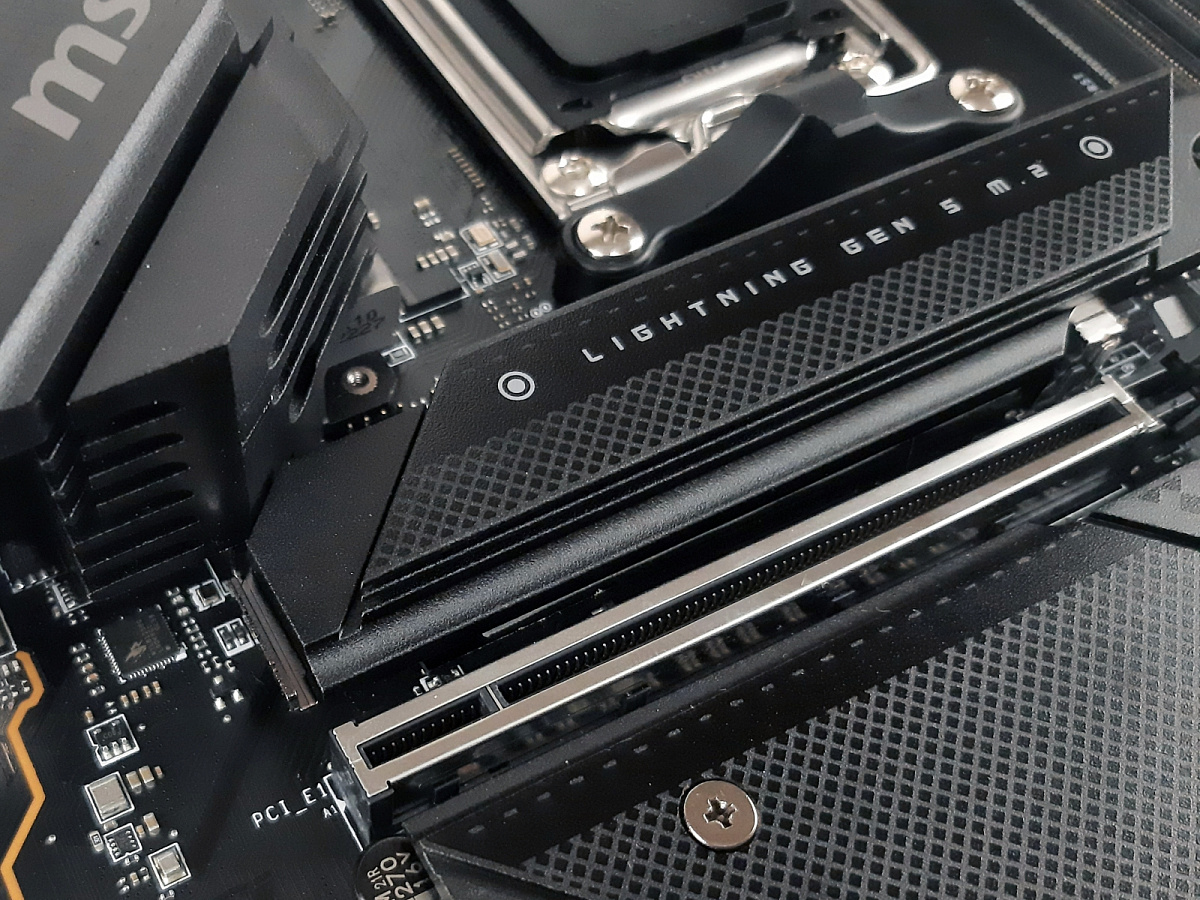

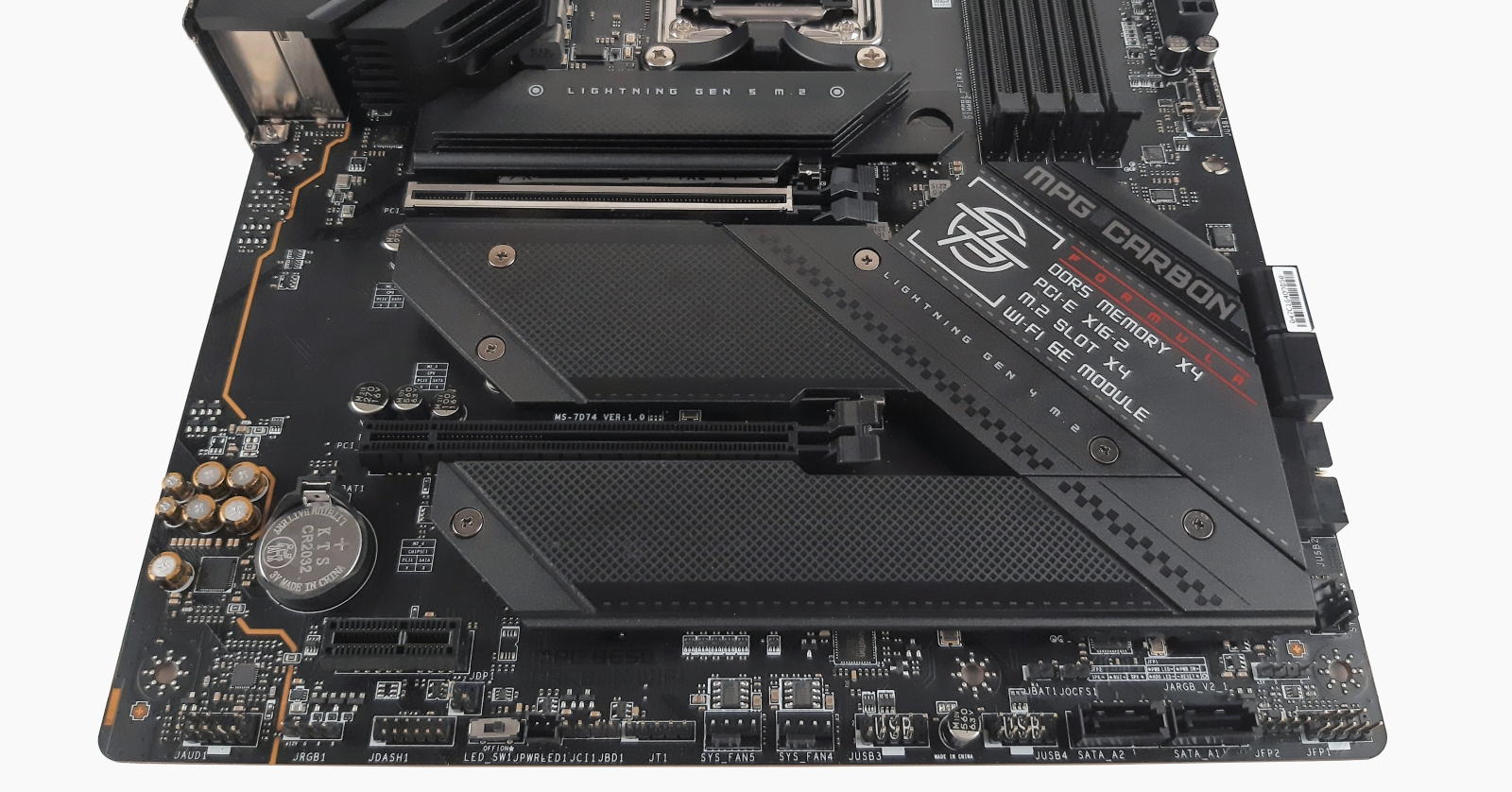

Для установки твердотельных накопителей MPG B650 Carbon Wi-Fi предлагает сразу четыре разъема М.2. Самый верхний М.2 интересен тем, что для этого разъема производитель даже спроектировал фирменный радиатор охлаждения с быстросъемным механизмом. В левой части данного радиатора присутствует кнопка, с помощью которой эта конструкция отстегивается от разъема М.2.

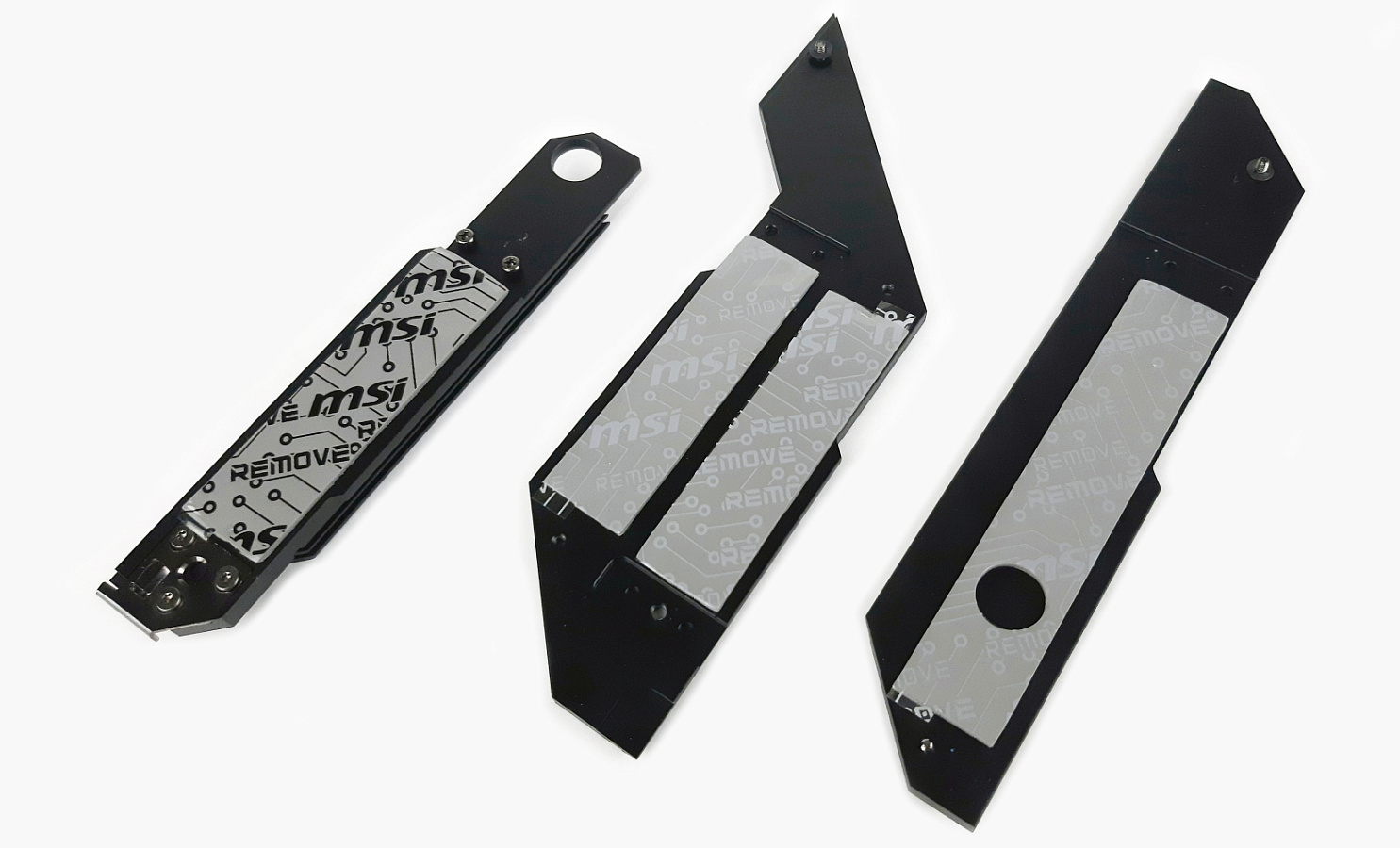

Радиаторы охлаждения для других трех М.2 имеют классический механизм крепления на винтах. Все радиаторы охлаждения контактируют с накопителями через термопрокладки.

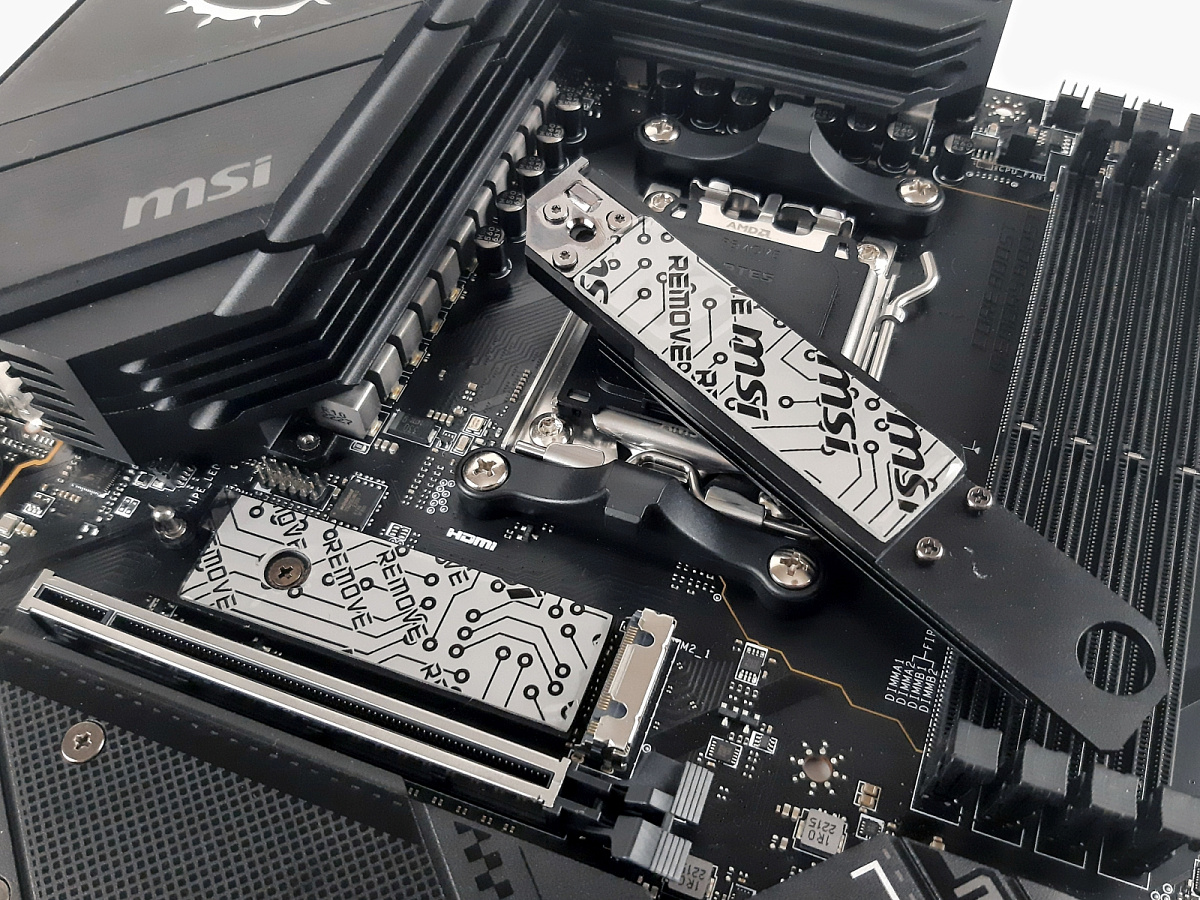

Демонтировав радиаторы охлаждения для всех четырех разъемов М.2, можно более подробно рассмотреть возможности MPG B650 Carbon Wi-Fi. А они у этой платы следующие:

М.2_1 поддерживает накопители PCIe 5.0 x4 с типоразмерами 2260/2280 (CPU);
М.2_2 поддерживает накопители PCIe 4.0 x4 с типоразмерами 2260/2280 (CPU);
М.2_3 поддерживает накопители PCIe 4.0 x4 с типоразмерами 2260/2280 (CPU);
М.2_4 поддерживает накопители PCIe 4.0 x4 с типоразмерами 2260/2280/22110 (Chipset).

И здесь есть один нюанс. Если пользователь задействует любой или оба разъема М.2_2 и М.2_3, то слот расширения PCIe 4.0 x16 перейдет в режим работы PCIe 4.0 x8. И это стоит учитывать, чтобы не потерять производительность видеокарты.

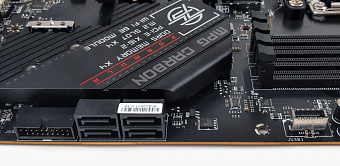

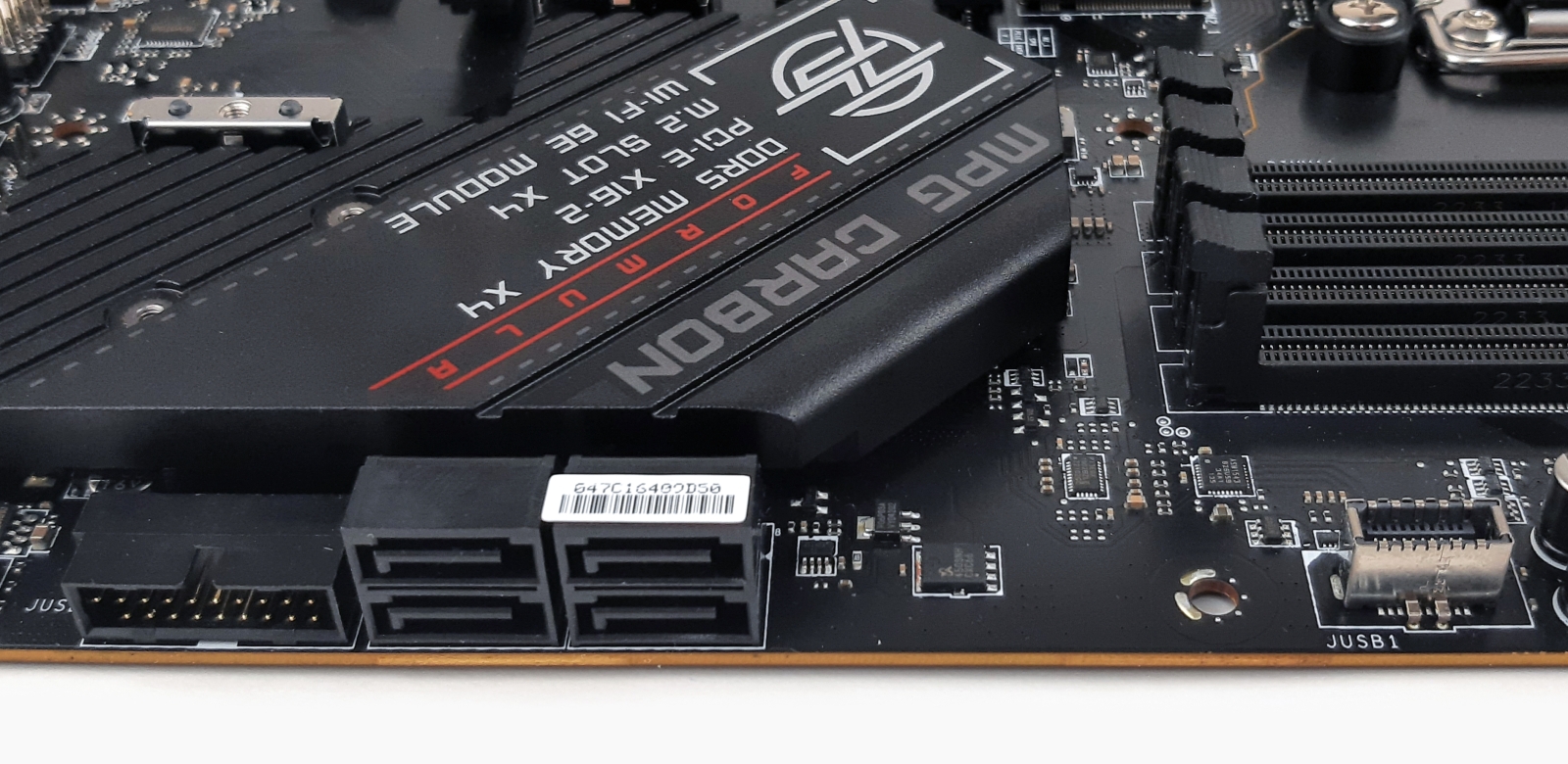

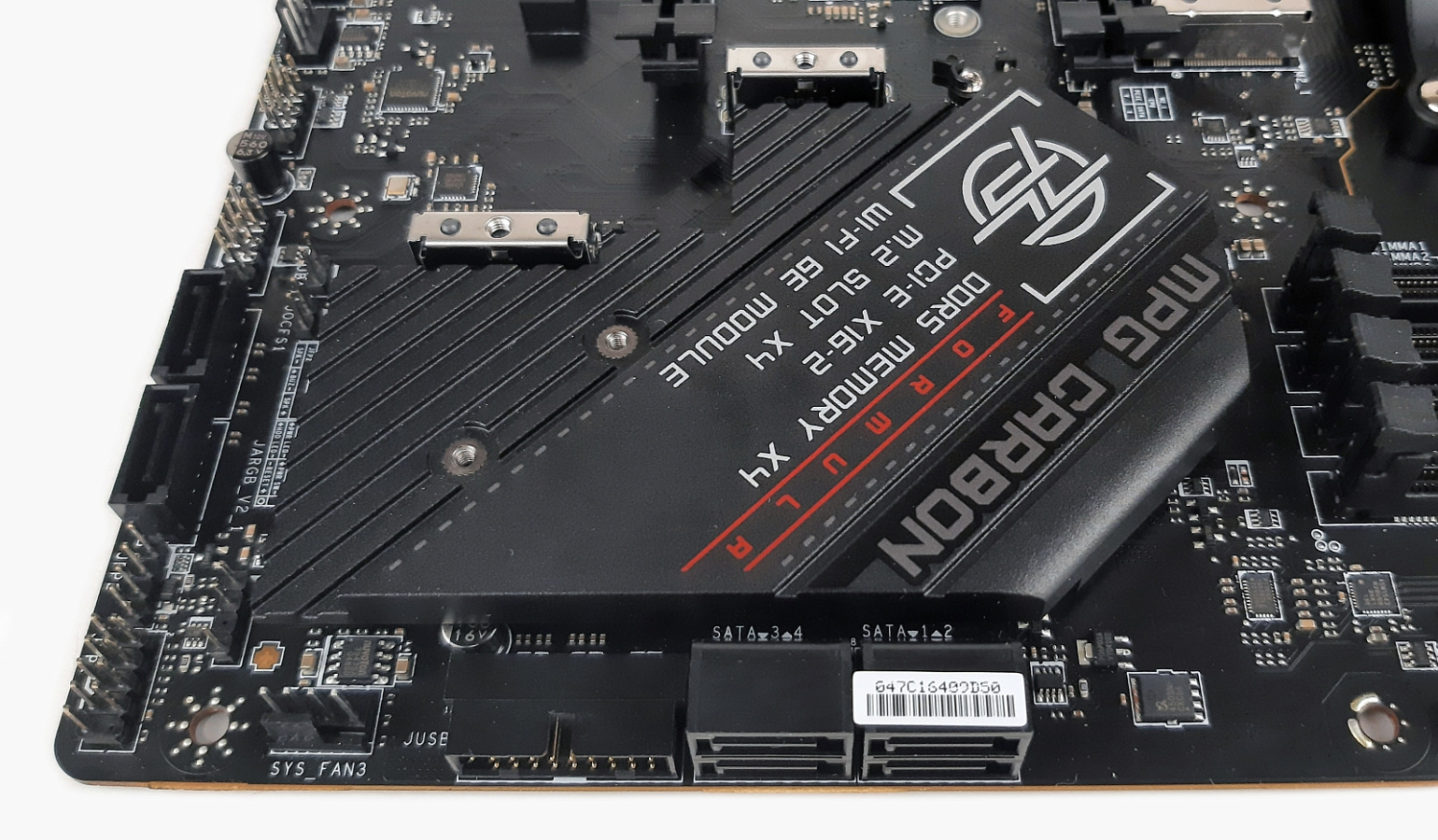

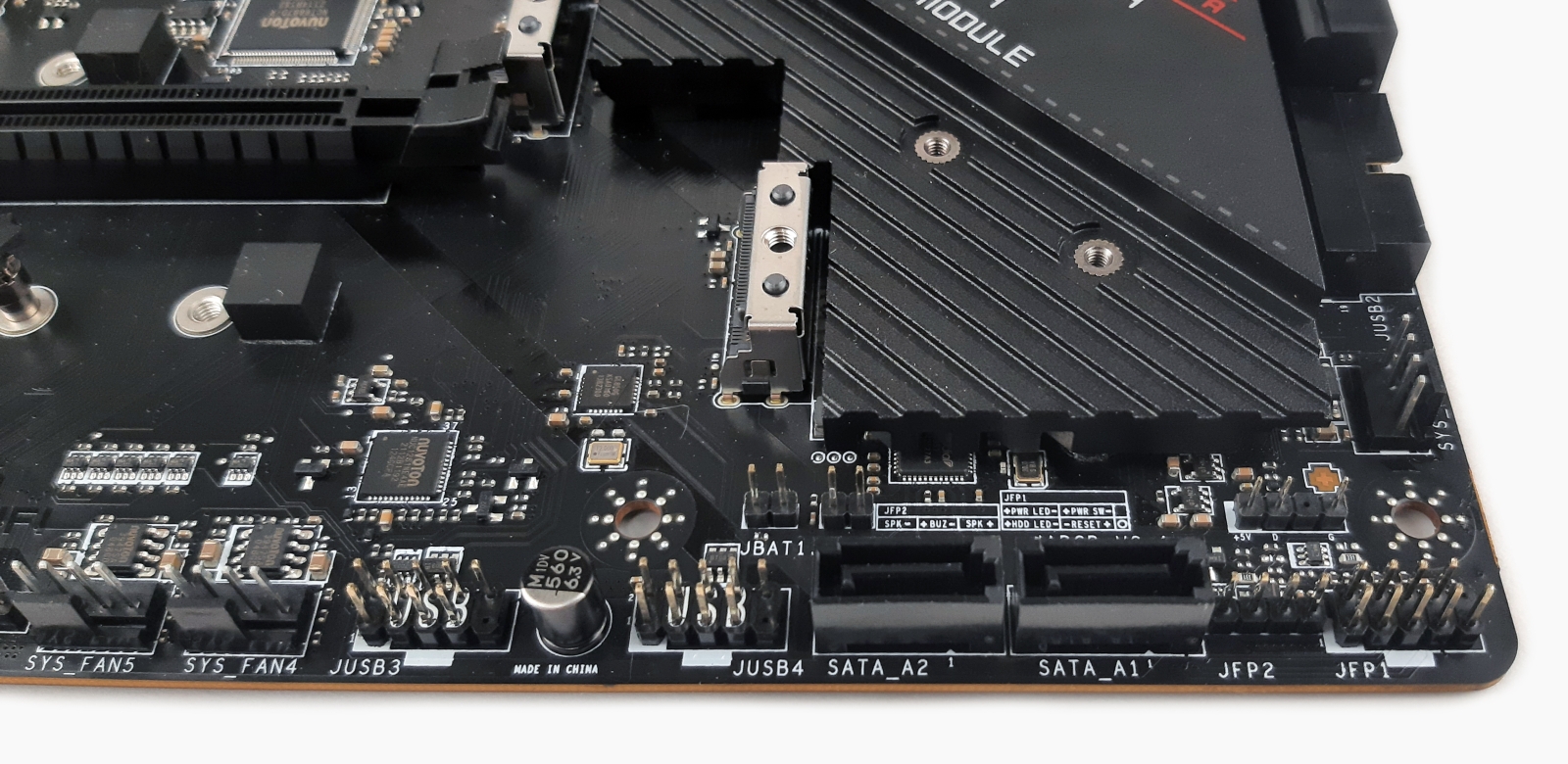

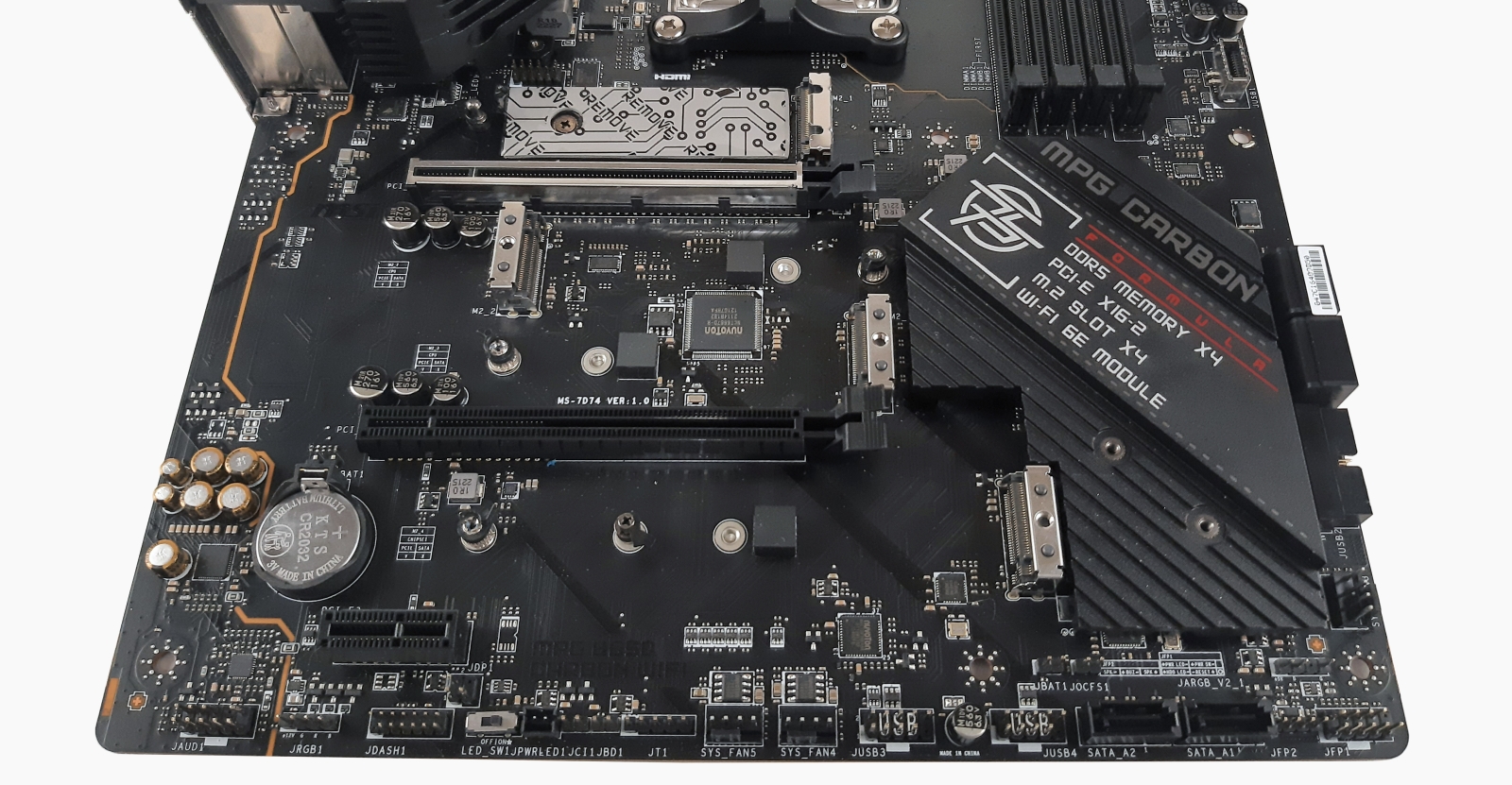

Также к MPG B650 Carbon Wi-Fi могут быть подключены устройства с разъемами SATA-3 6 Гбит/с. Для этого на материнской плате реализовано шесть соответствующих портов. Для охлаждения набора логики AMD B650 используется большой алюминиевый радиатор. Сверху для красоты на нем присутствует информация, напрямую относящаяся к MPG B650 Carbon Wi-Fi.

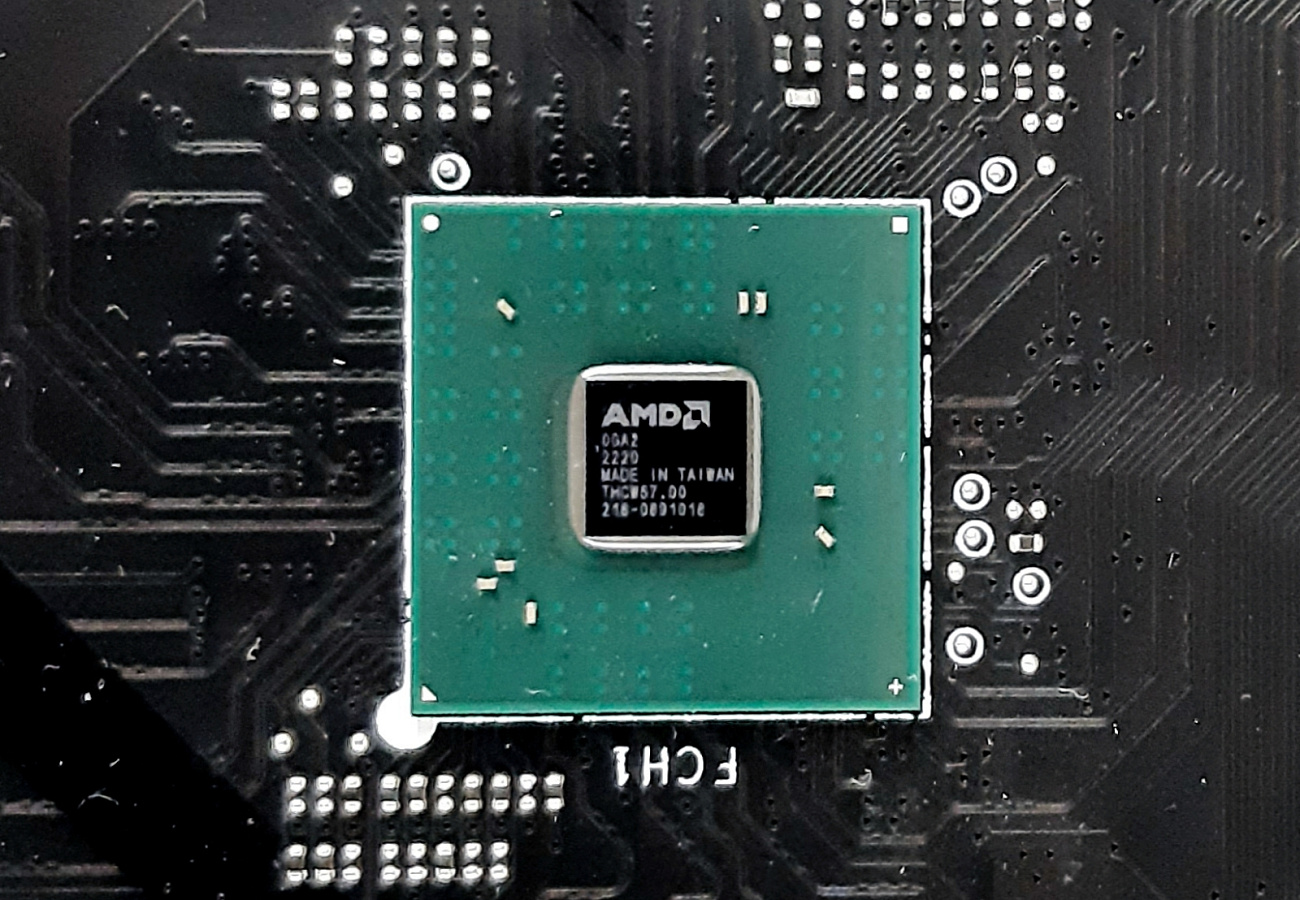

Судя по маркировке на кристалле, используемый на материнской плате чипсет произведен на 20-й неделе 2022 года.

За звук на MPG B650 Carbon Wi-Fi отвечает 7.1-канальный кодек Realtek ALC4080. Для сохранения качественного звучания обвязка с японскими аудиоконденсаторами отделена от остальных компонентов платы изолирующим трактом.

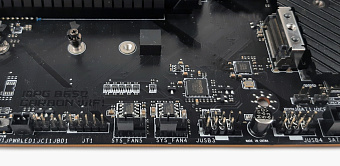

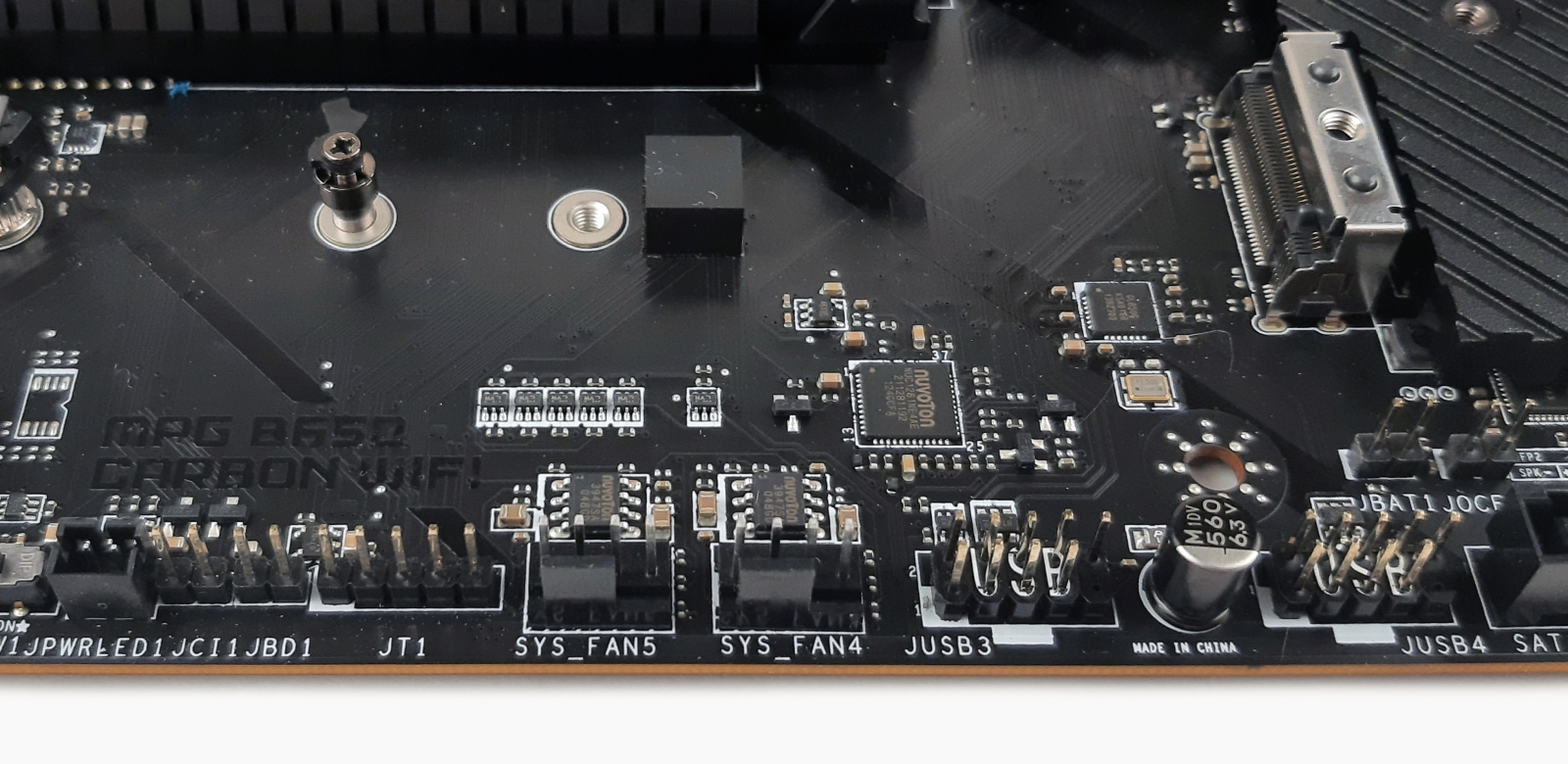

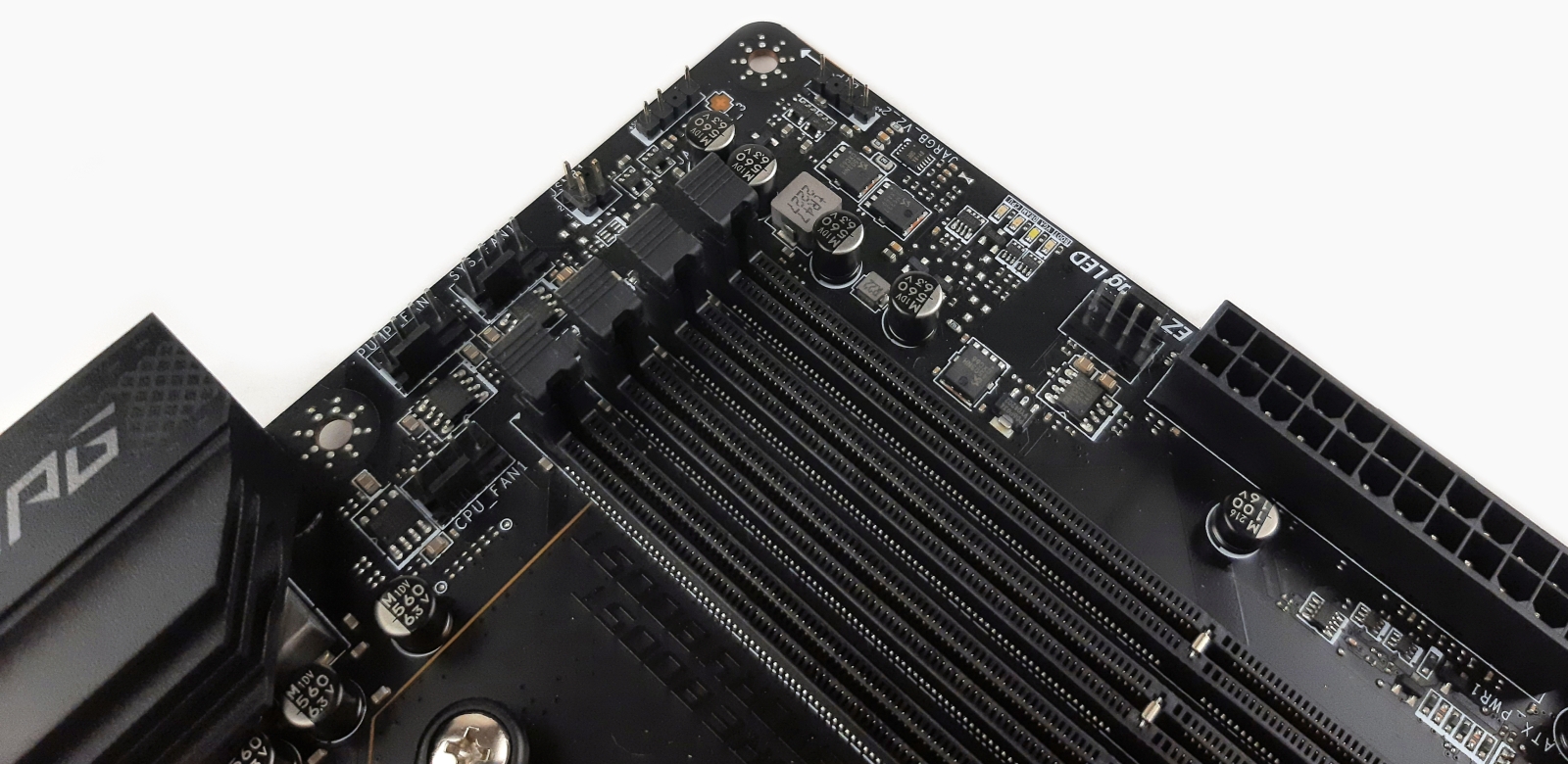

Для подключения кулеров, включая помпы жидкостного охлаждения, MPG B650 Carbon Wi-Fi предлагает семь разъемов 4-пин PWM. Четыре из них находятся в правом верхнем углу материнской платы и еще три на нижней грани.

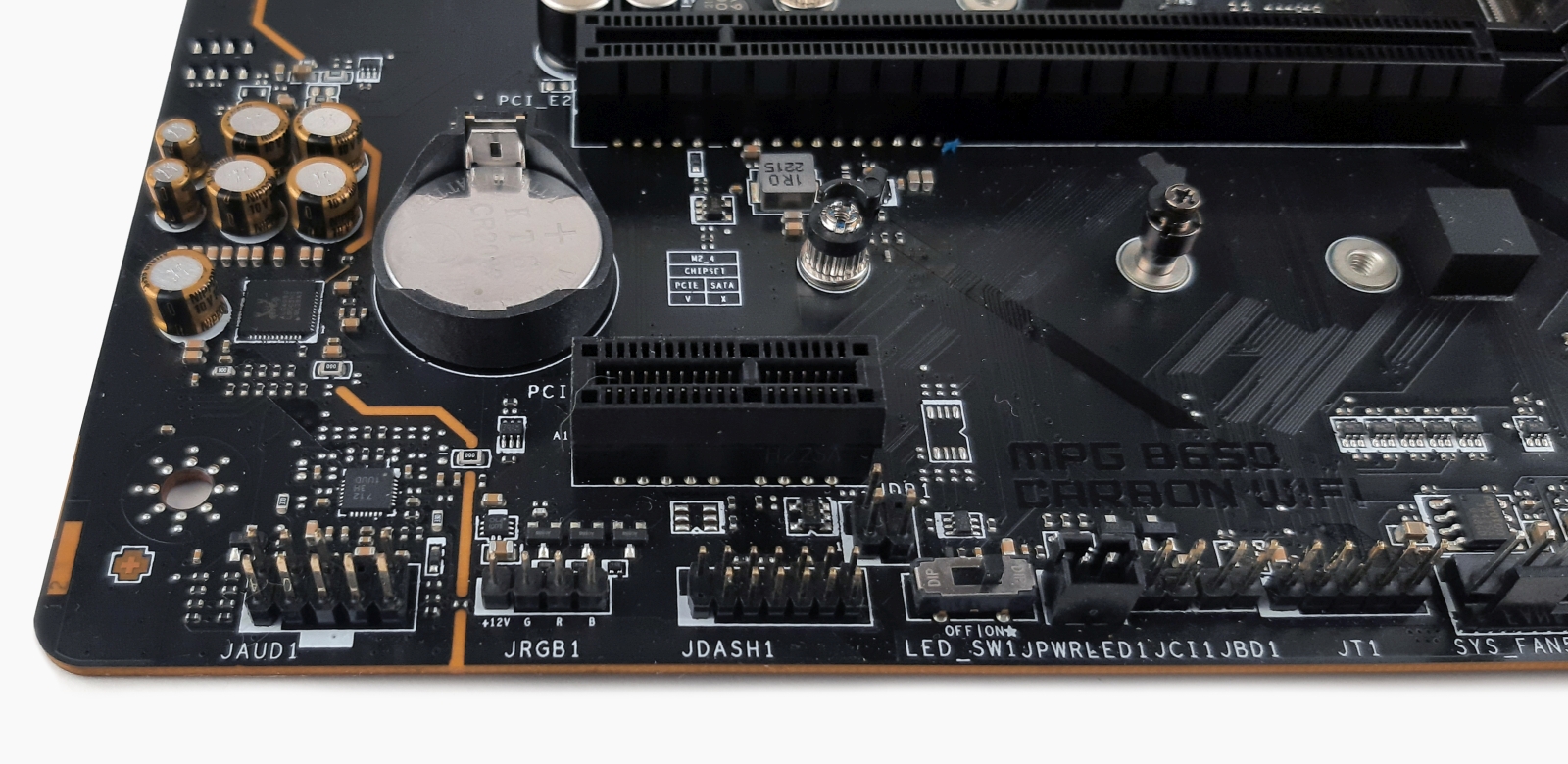

Подключить к MPG B650 Carbon Wi-Fi элементы со светодиодной подсветкой можно по трем адресуемым разъемам +5В RGB и одному классическому +12В RGB. Также эта плата позволяет расширить количество разъемов USB для фронтальной и тыльной панелей ПК следующих вариантов:

один USB 3.2 Gen 2 Type-C;
два USB 3.2 Gen 1 Type-A;
четыре USB 2.0 Type-A.

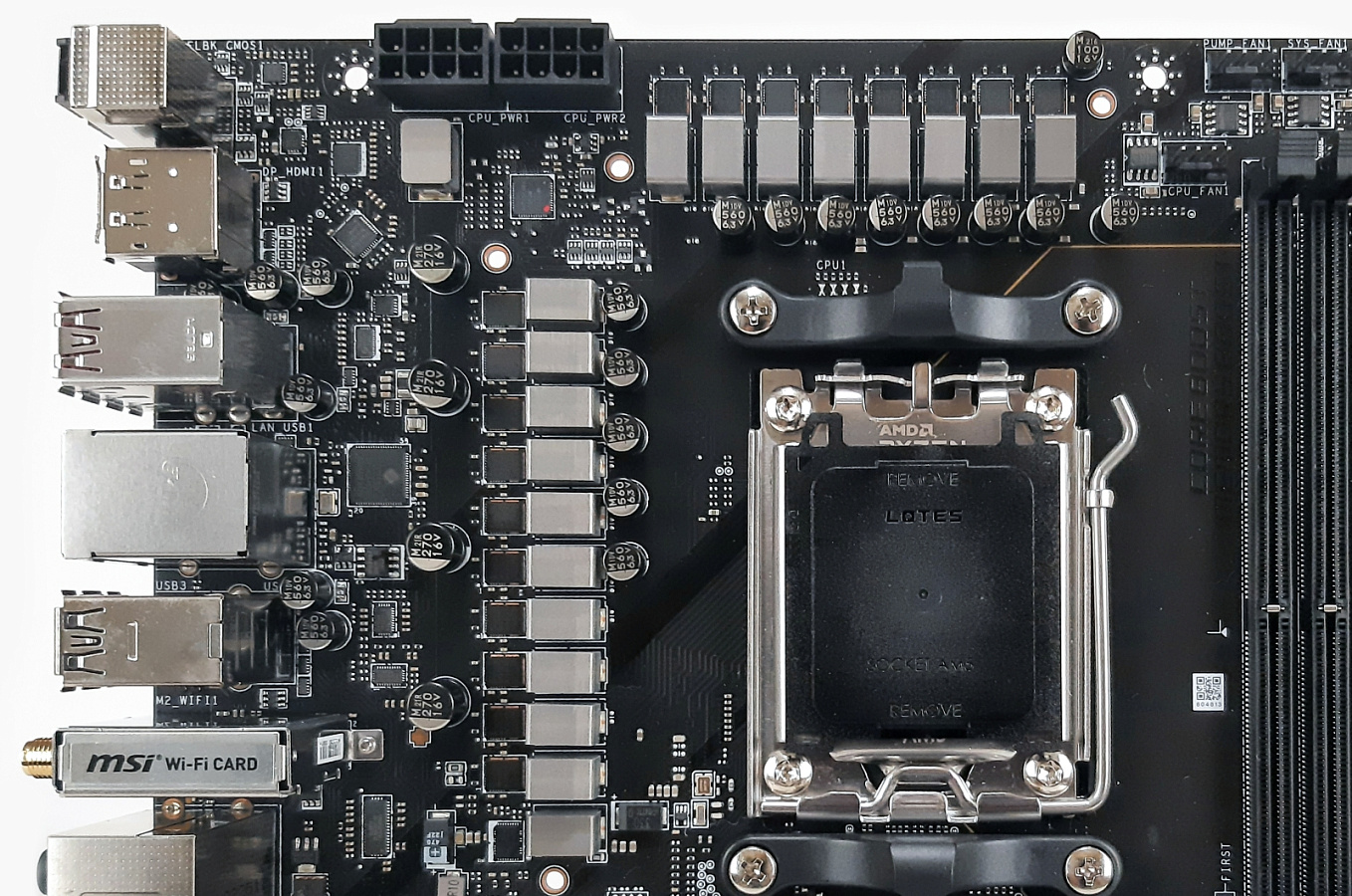

Система питания процессора на MPG B650 Carbon Wi-Fi построена по 16+2+1 фазной схеме. Она включает в себя шестнадцать 80А сборок Monolithic Power Systems MP87670 для ядер CPU, а также две сборки для SOC и одну для MISC. За управление питанием отвечает цифровой ШИМ-контроллер Monolithic Power Systems MP2857.

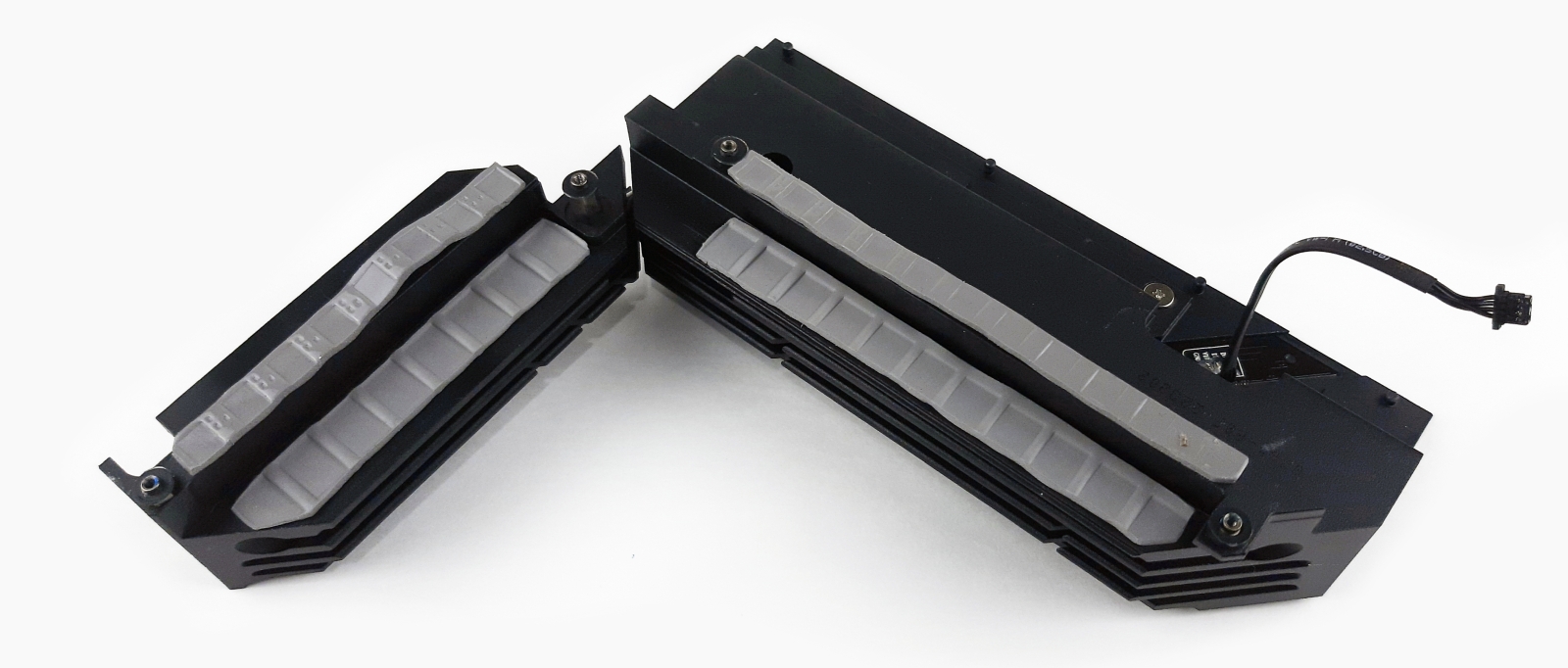

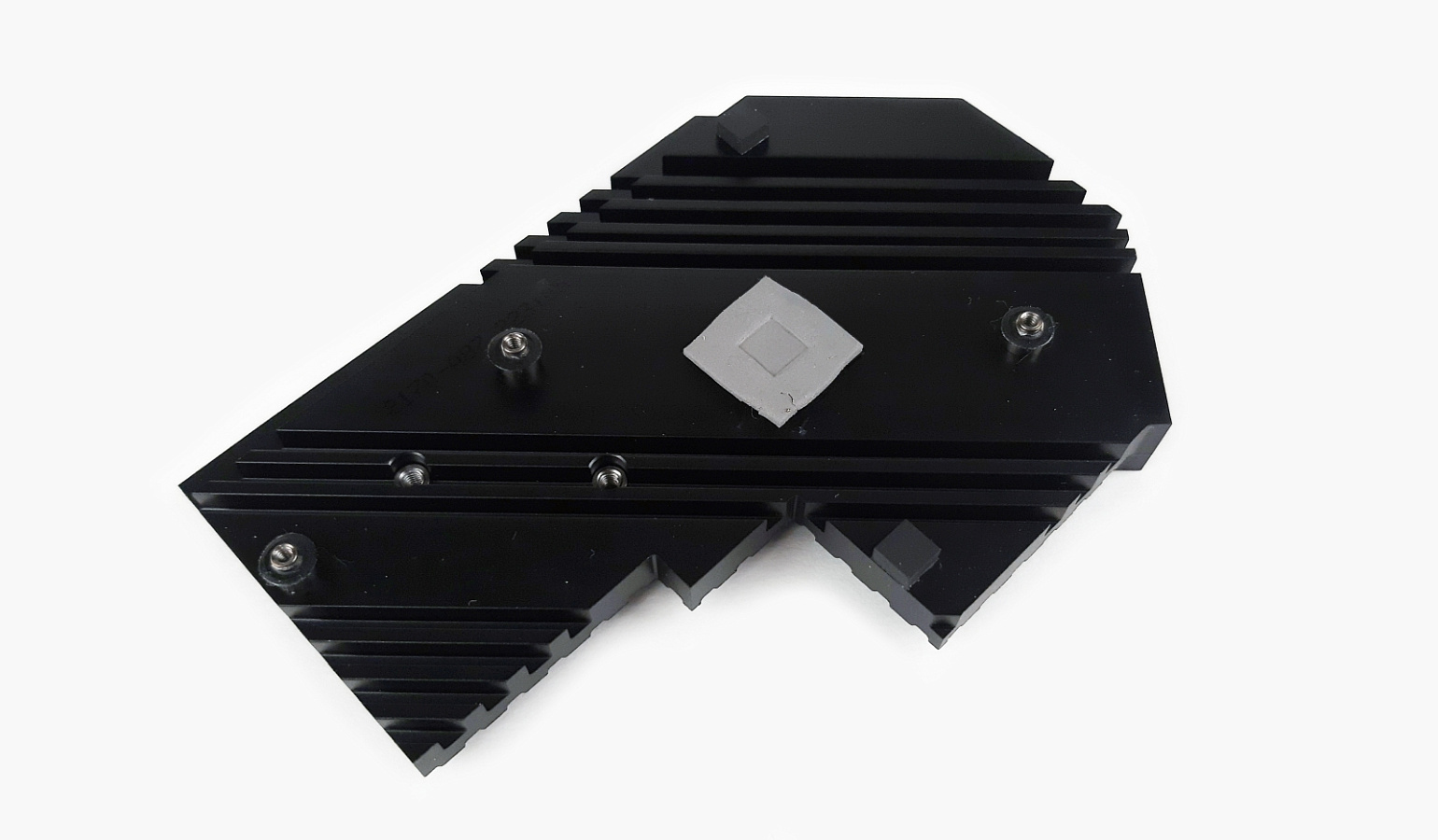

А так выглядит демонтированная система охлаждения силовой обвязки. Видно, что два радиатора соединены в единое целое с помощью тепловой трубки. Теплопередача происходит через термопрокладки.

Возможности BIOS

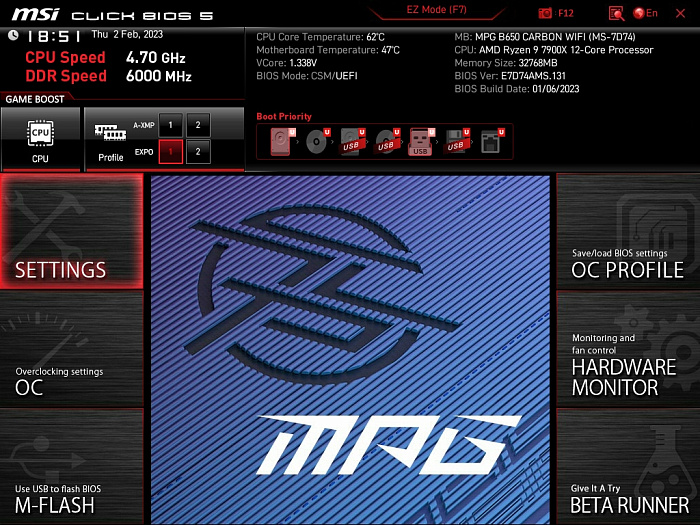

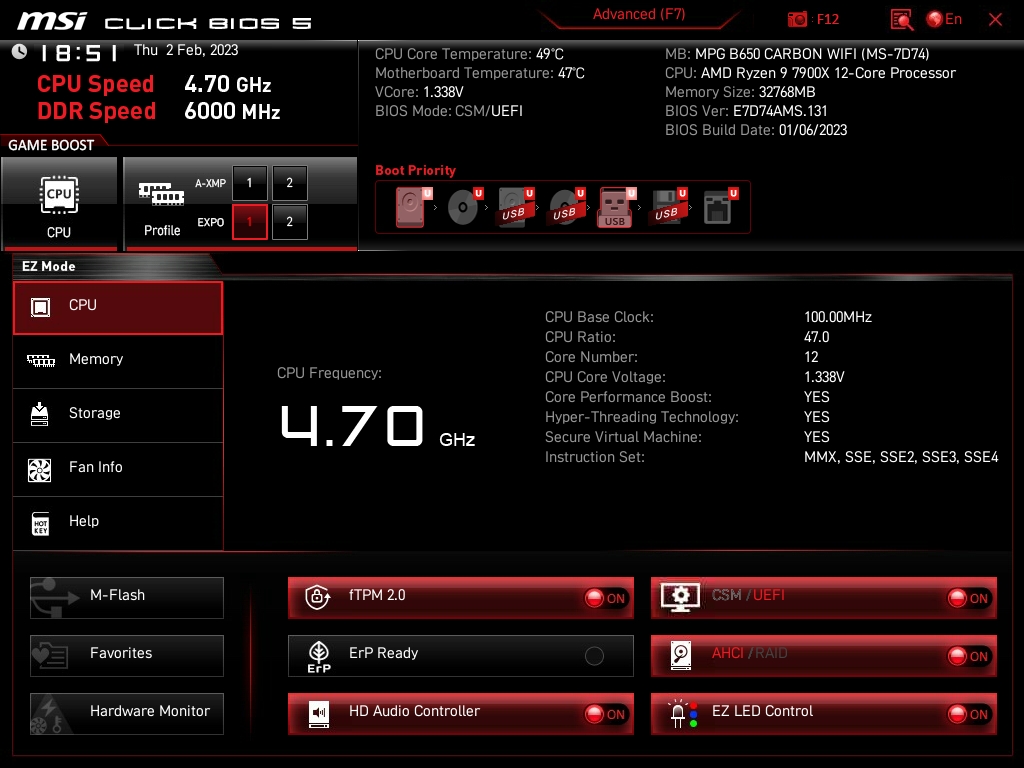

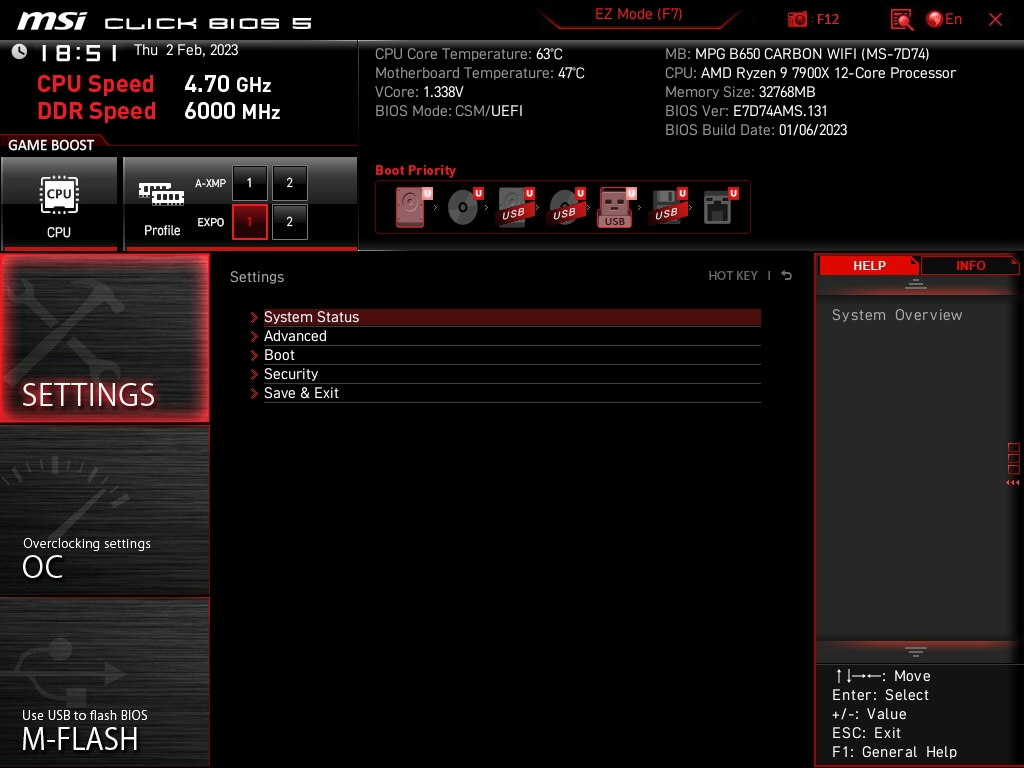

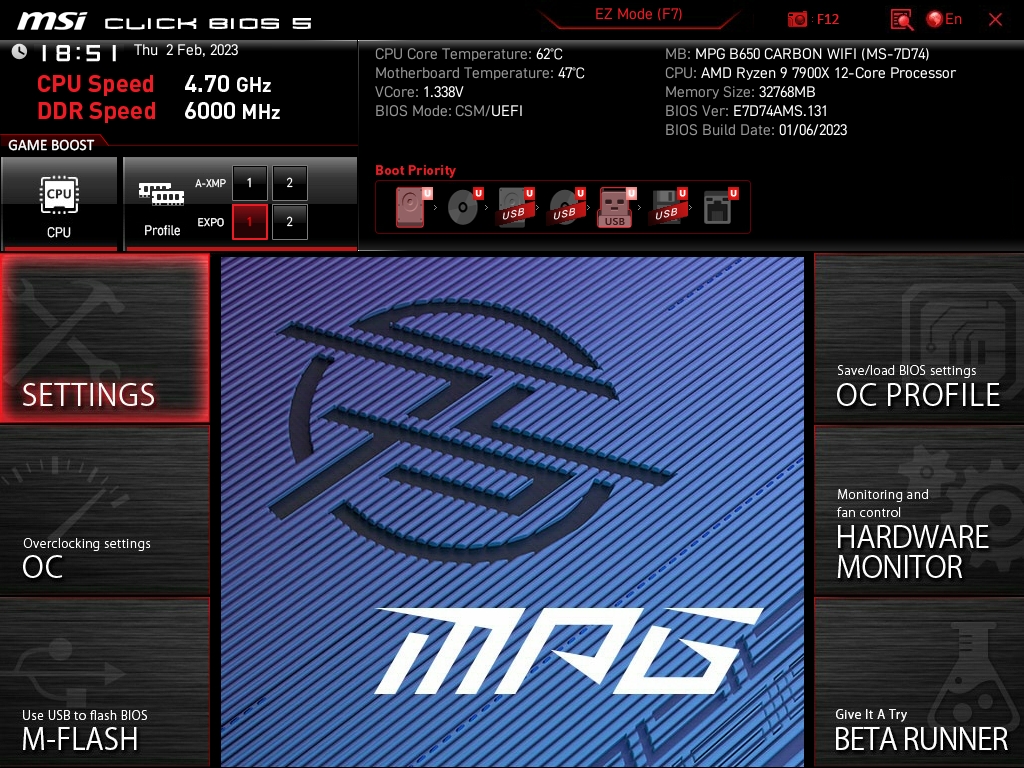

Интерфейс настроек платы MPG B650 Carbon Wi-Fi выполнен в фирменной оболочке Click BIOS 5. На главной странице аккумулирована информация о системе, включая установленные компоненты и версию BIOS материнской платы.

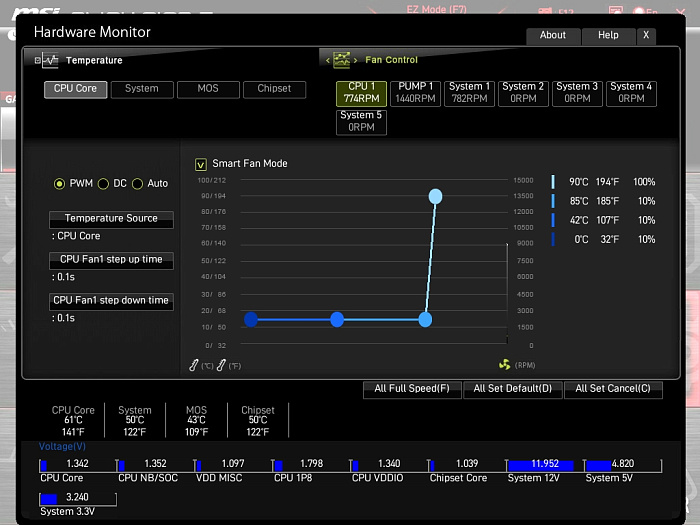

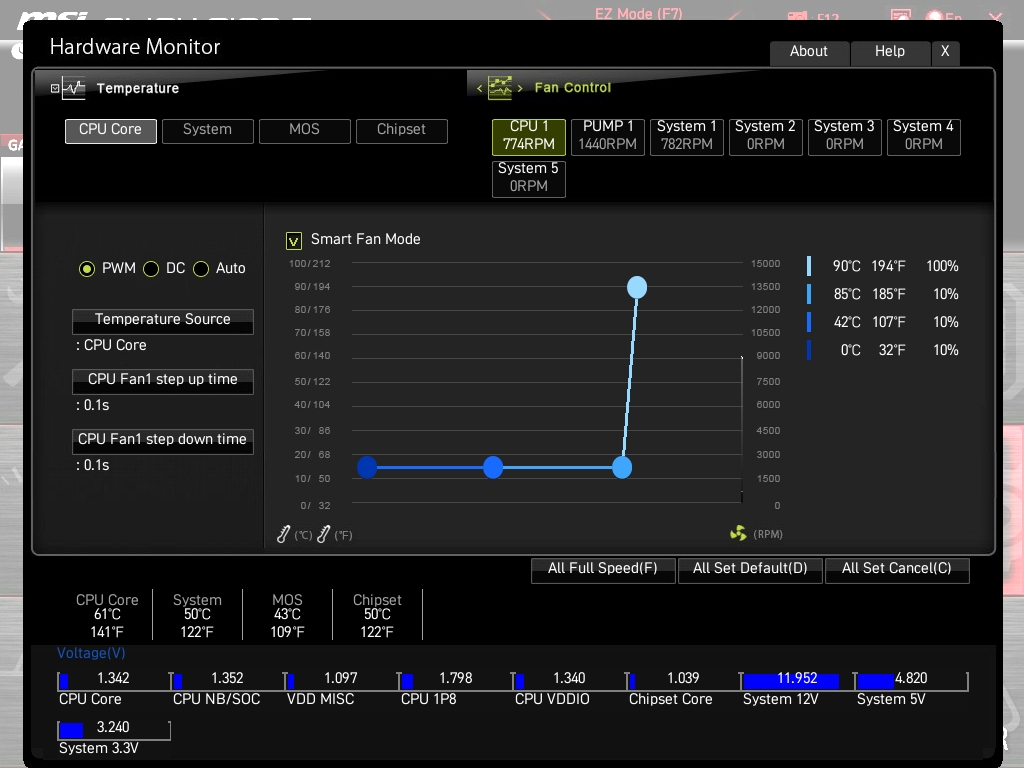

Отдельного внимания заслуживает в настройках MPG B650 Carbon Wi-Fi инструментарий для управления вентиляторами. Каждую систему охлаждения можно настроить по PWM или DC, в том числе с помощью кривой на графике.

Переход в расширенный режим настроек выглядит следующим образом: опции тематически поделены на шесть основных разделов для понятной навигации и удобства пользователя.

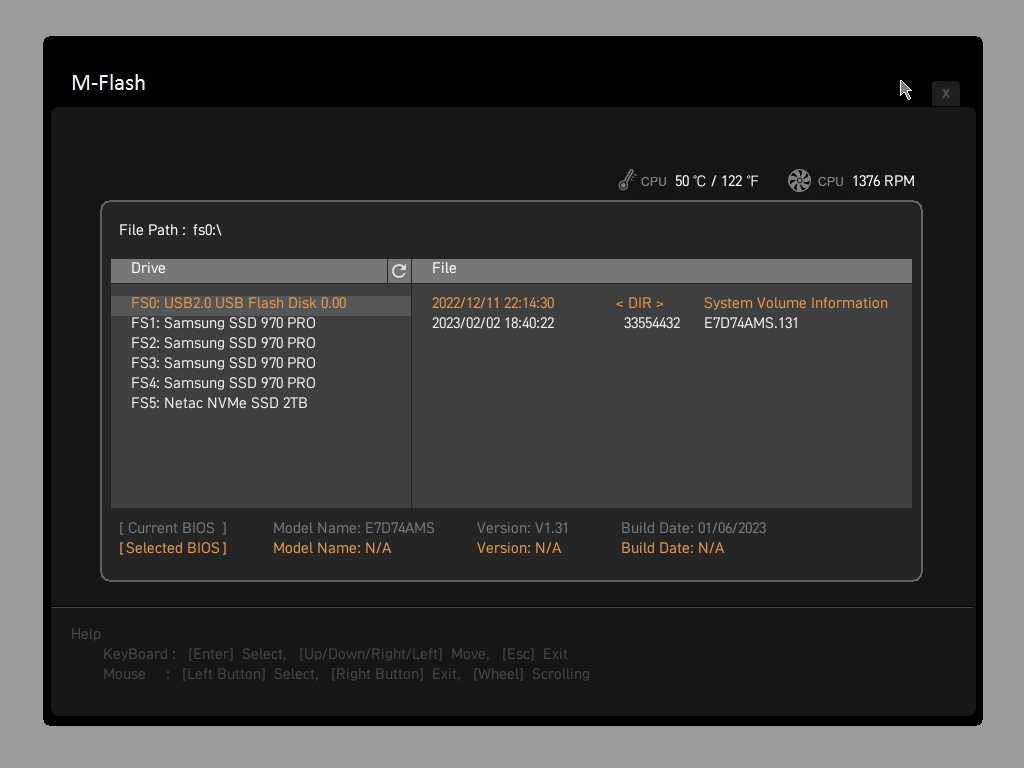

Прошивку BIOS можно обновить с помощью стандартного инструмента M-Flash, используя обычный USB-накопитель.

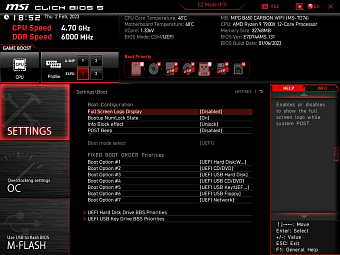

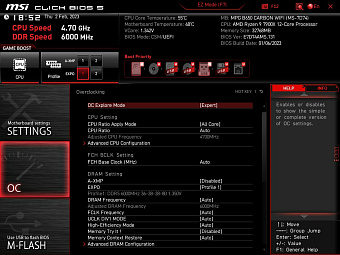

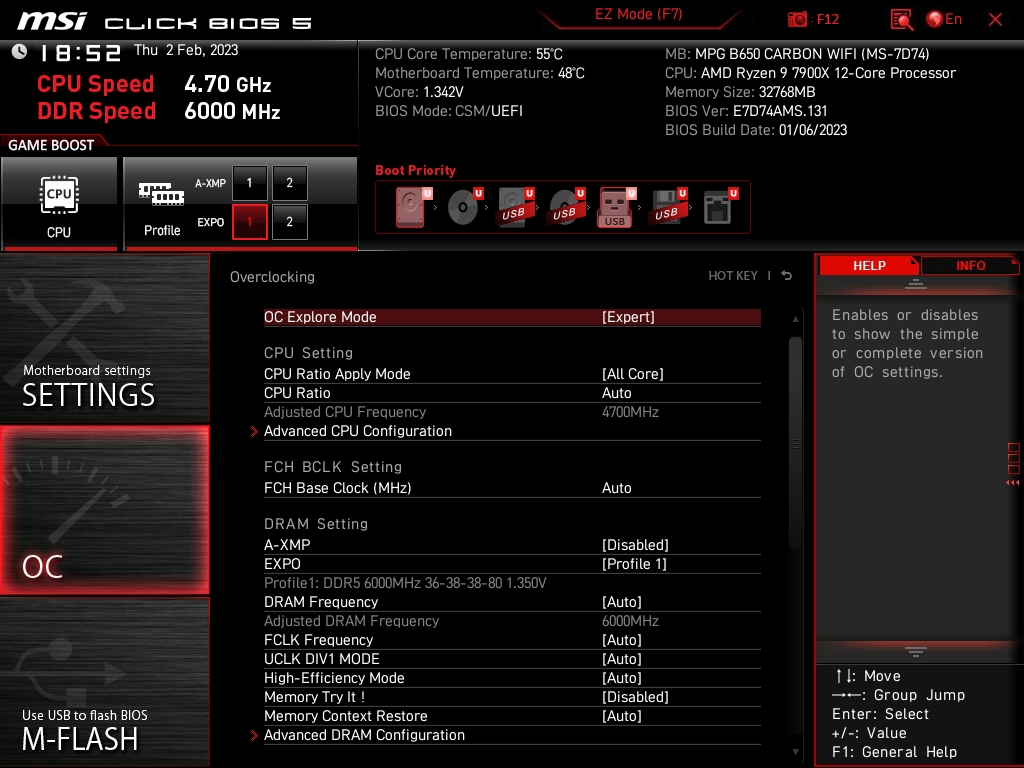

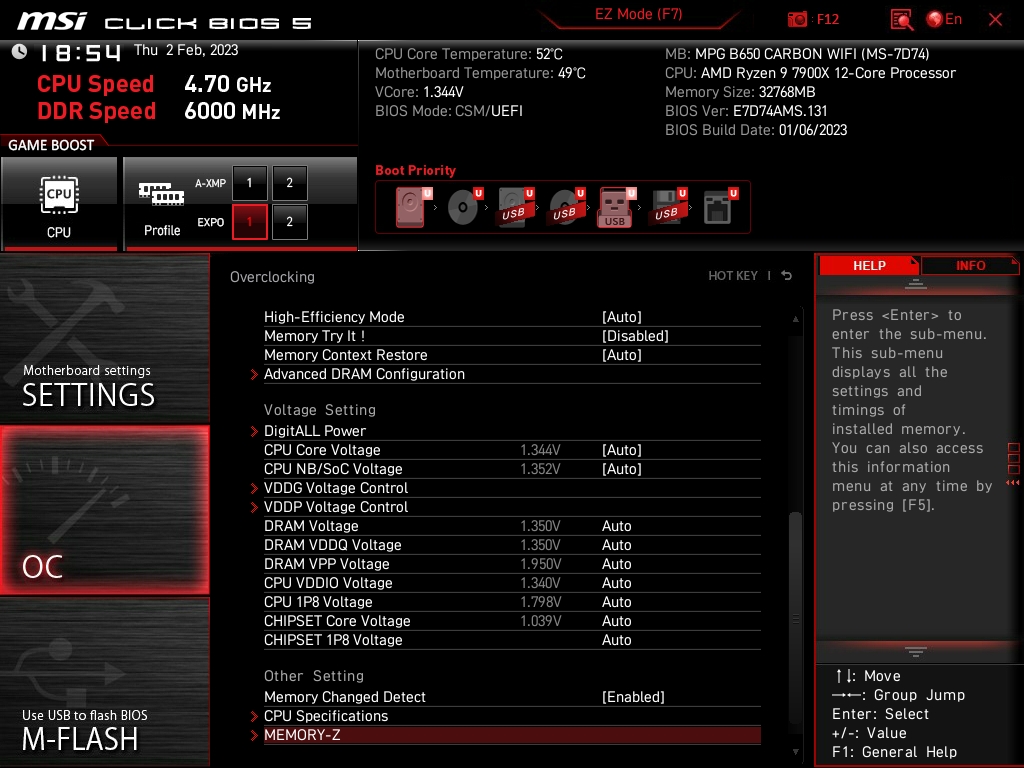

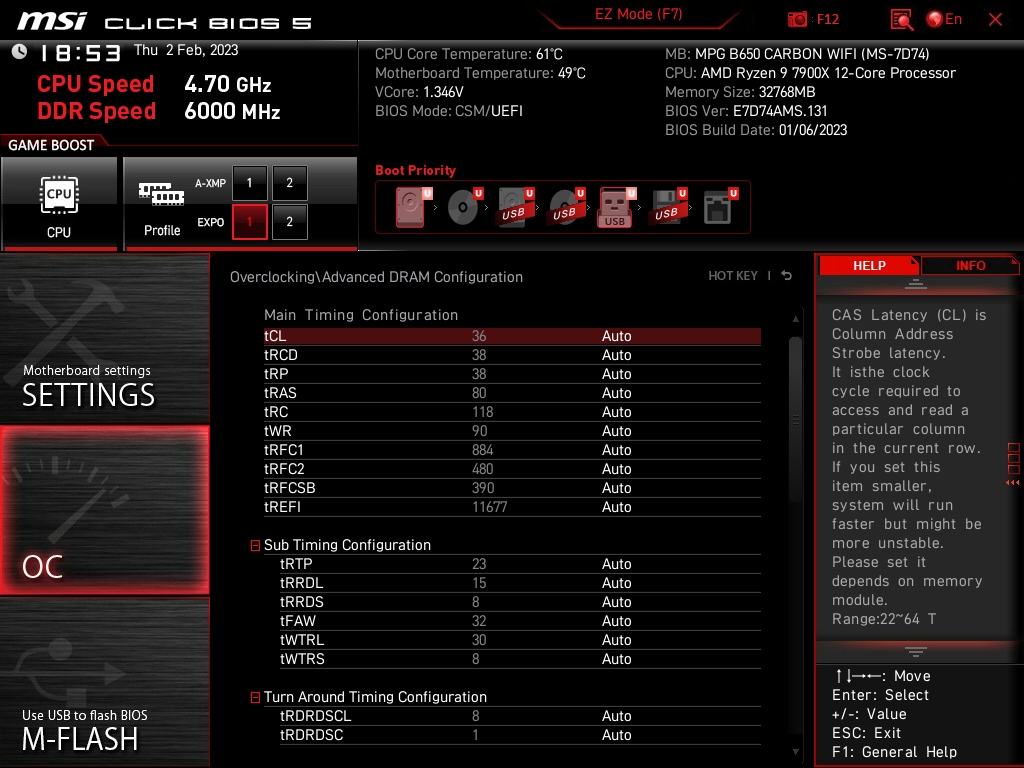

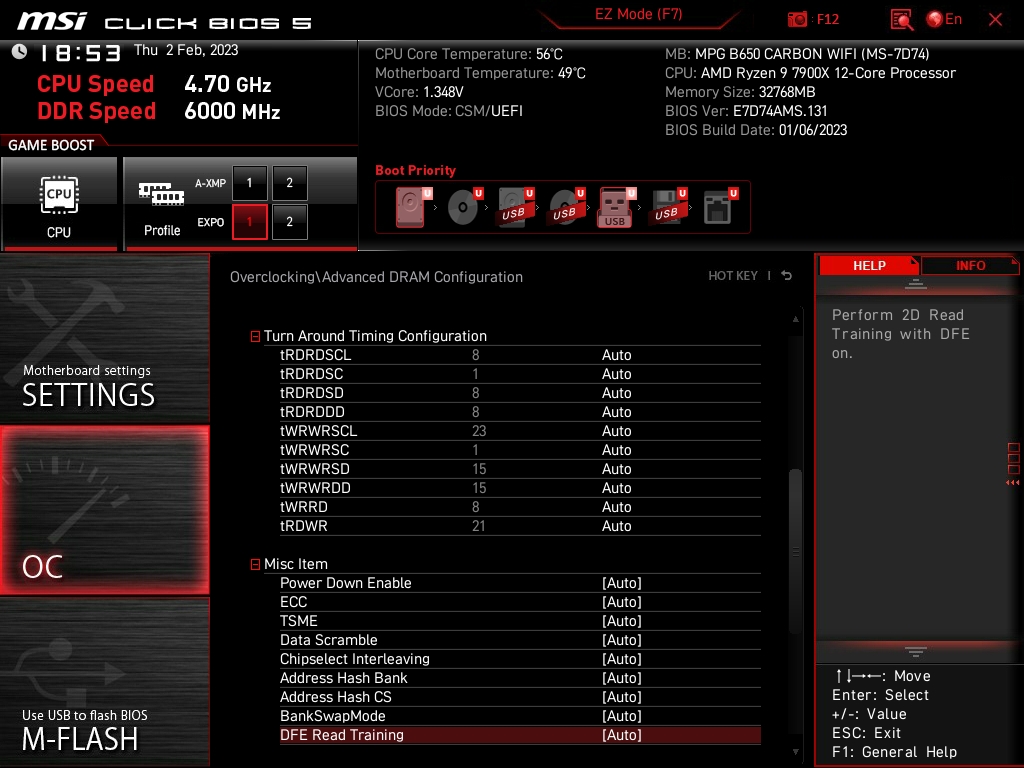

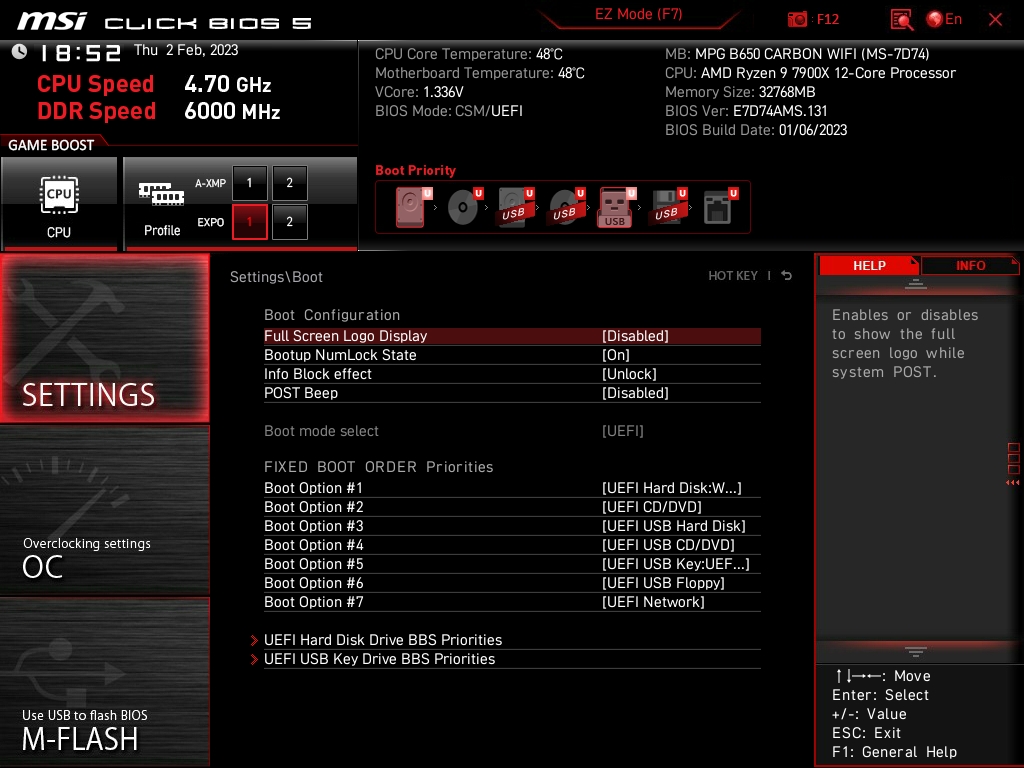

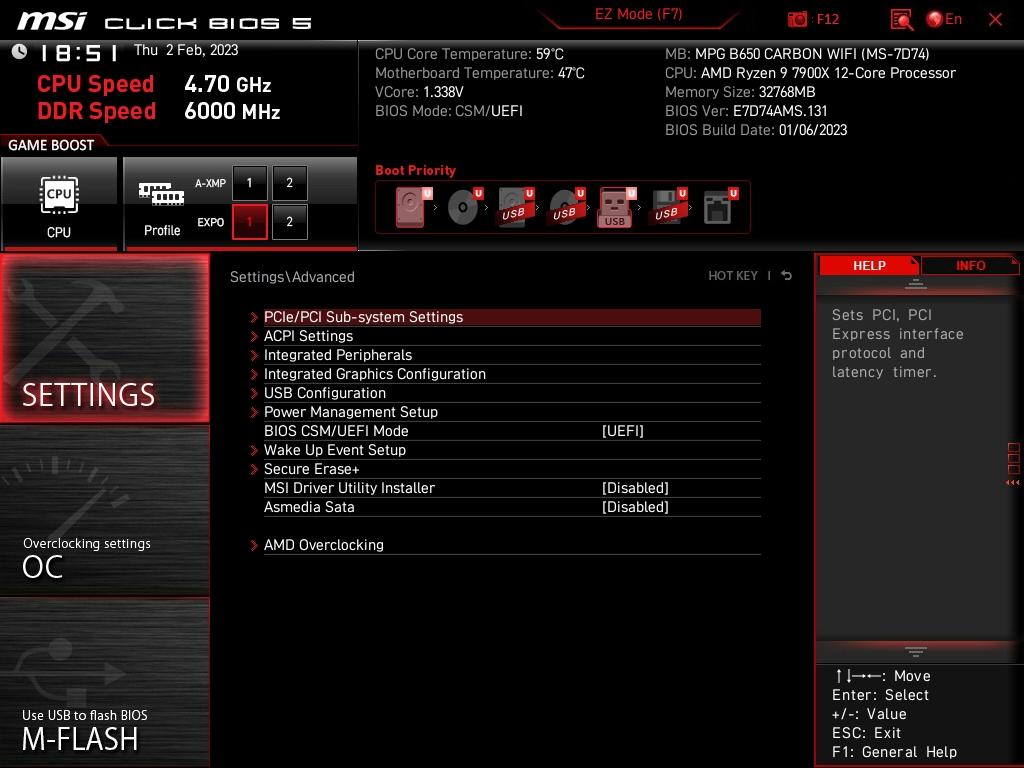

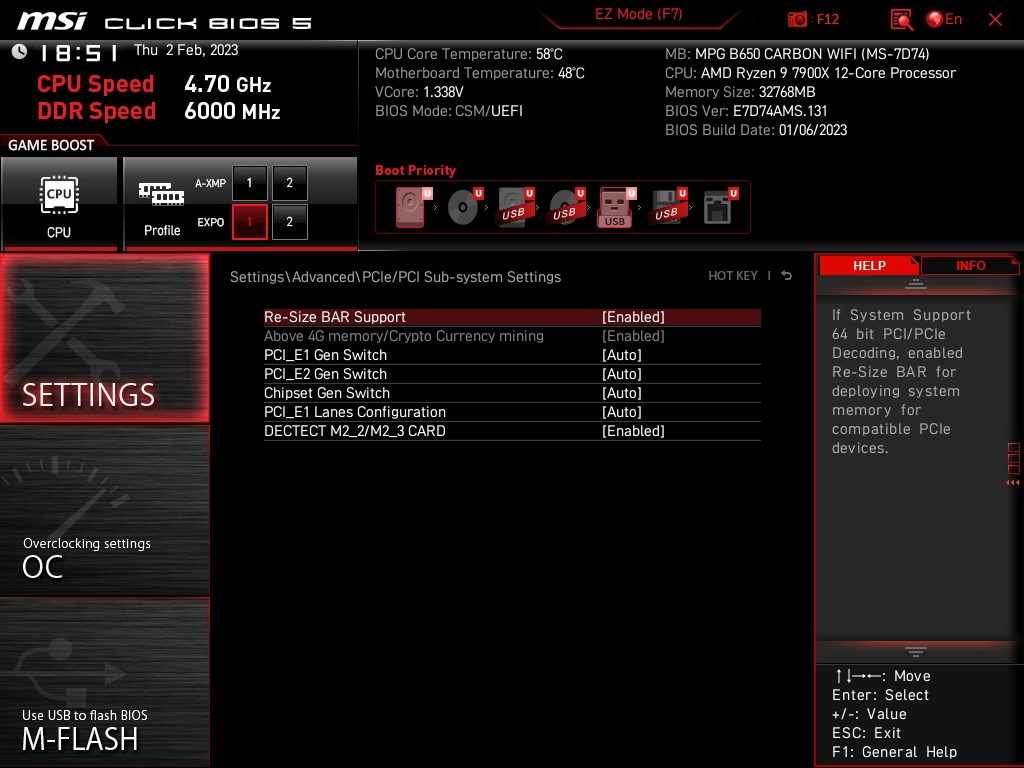

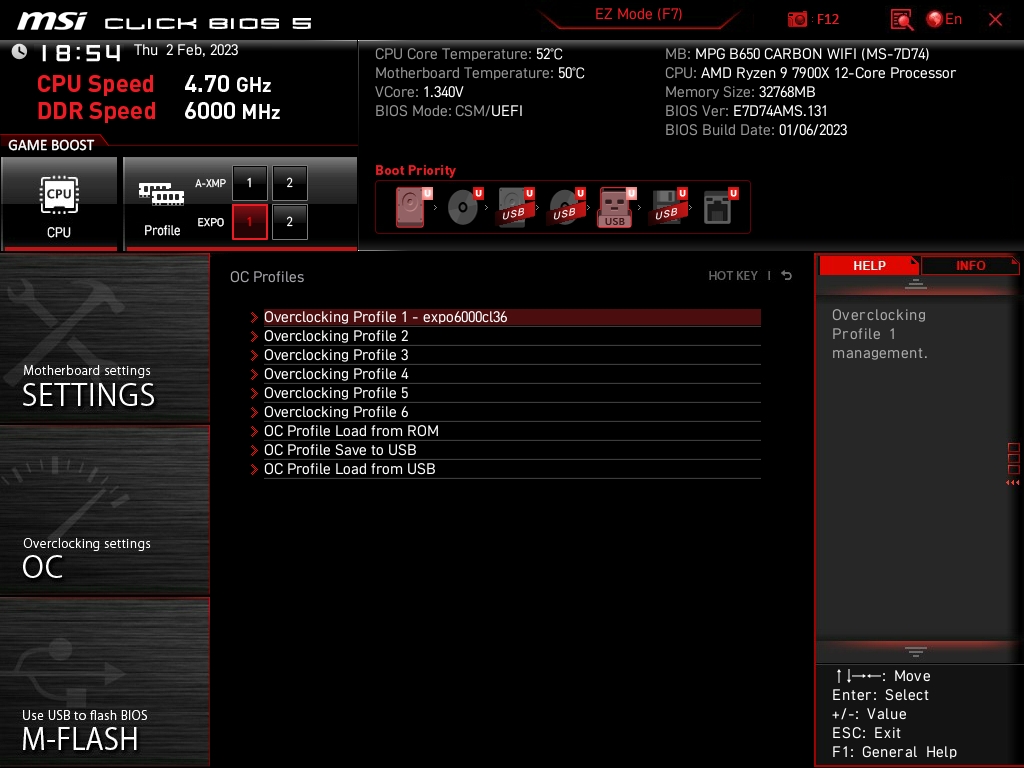

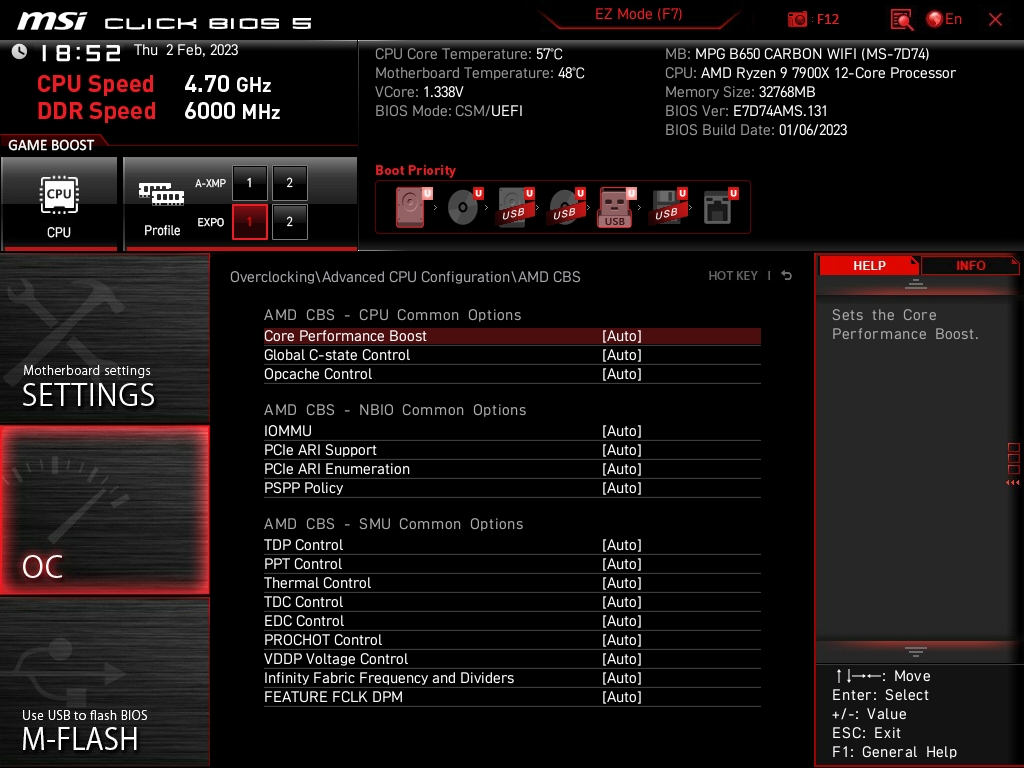

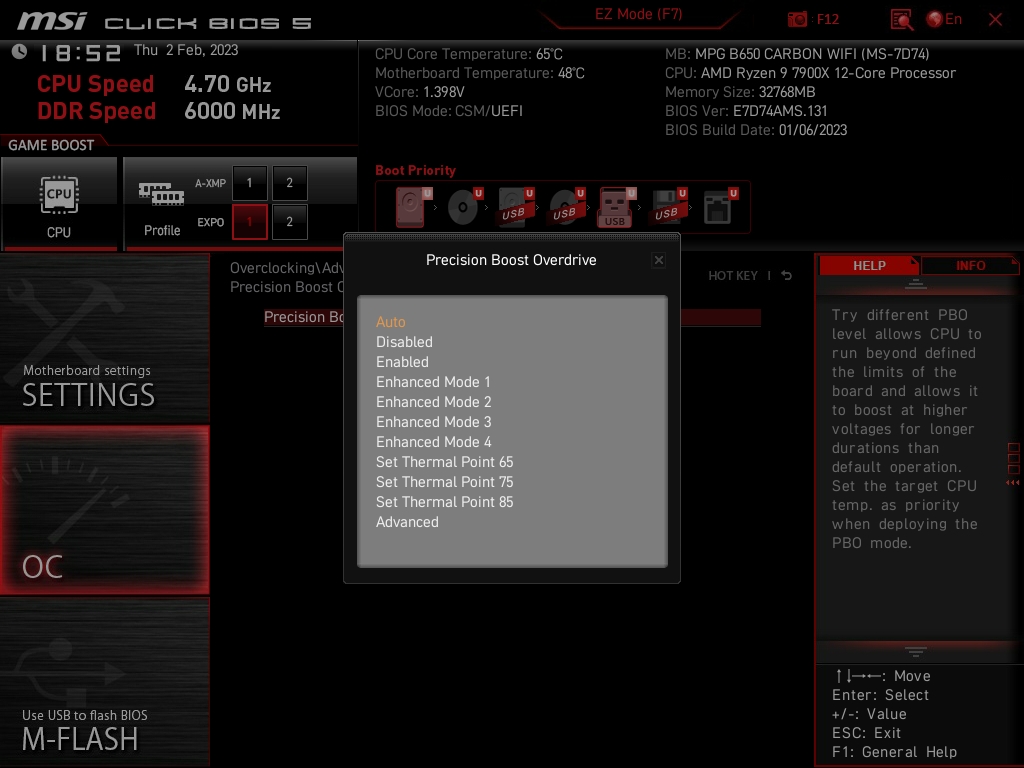

На скриншотах ниже продемонстрированы основные настройки BIOS материнской платы MPG B650 Carbon Wi-Fi, которые могут понадобиться большинству пользователей.

Тестовый стенд

Процессор - AMD Ryzen 9 7900X
Материнская плата - MSI MPG B650 Carbon Wi-Fi (bios 1.31)
Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
Оперативная память - Kingston FURY Beast Black DDR5-6000 CL36 2x16 Гб
Система охлаждения - EVGA CLC 280mm AIO
Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
Блок питания - Corsair RM850x мощностью 850W
Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
Операционная система - Windows 11 Pro 64-bit 21H2

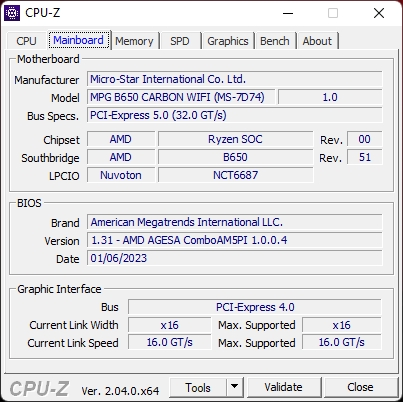

Для тестирования MPG B650 Carbon Wi-Fi мы использовали 12-ядерный процессор AMD Ryzen 7900X. Сразу после первого включения тестовой системы BIOS материнской платы был обновлен до актуальной версии 1.31.

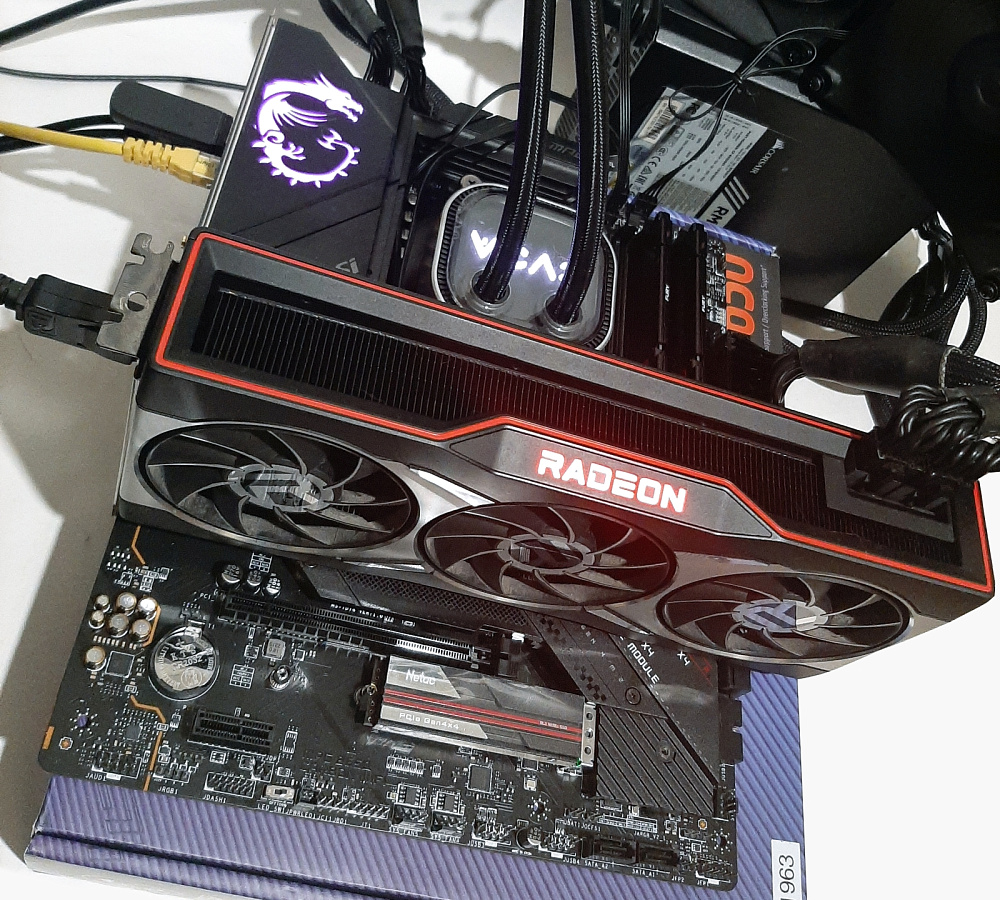

Тестовый стенд с MPG B650 Carbon Wi-Fi выглядел следующим образом.

Работа с DDR5 и производительность

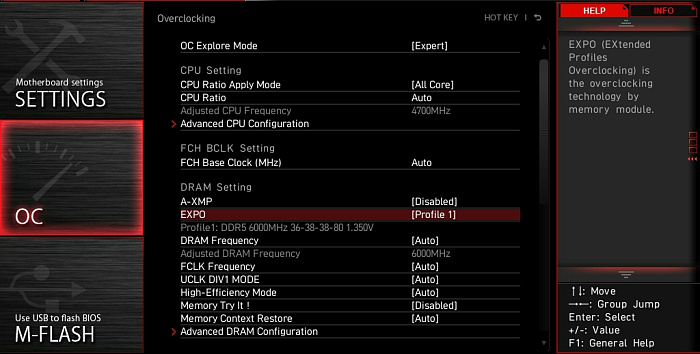

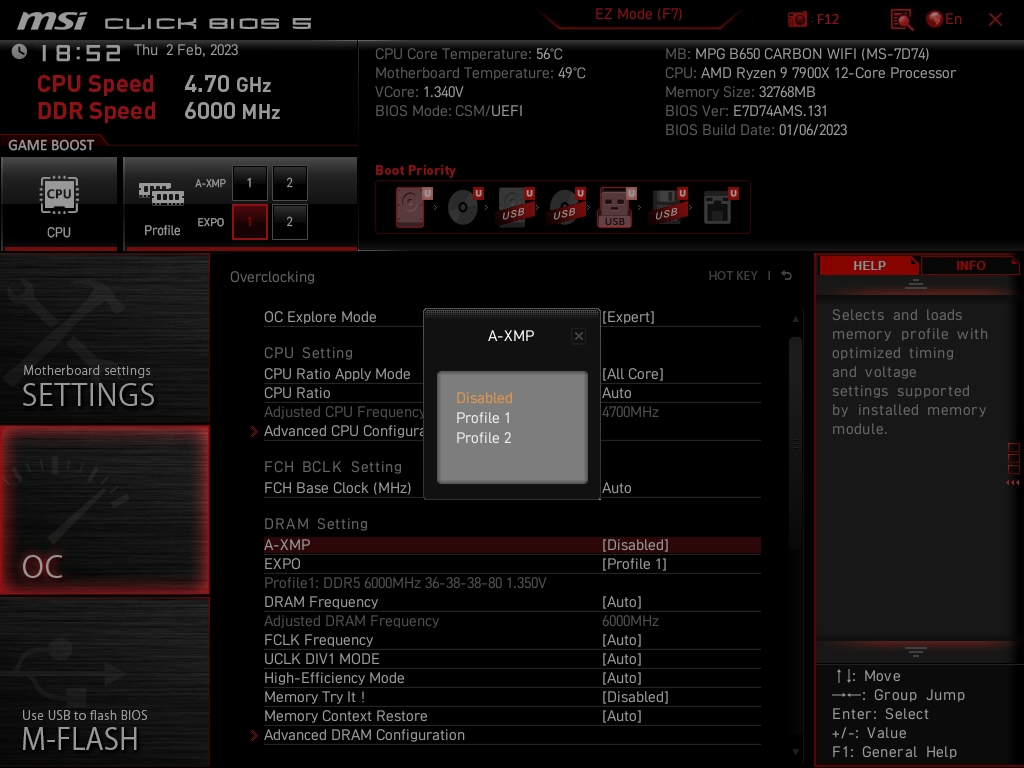

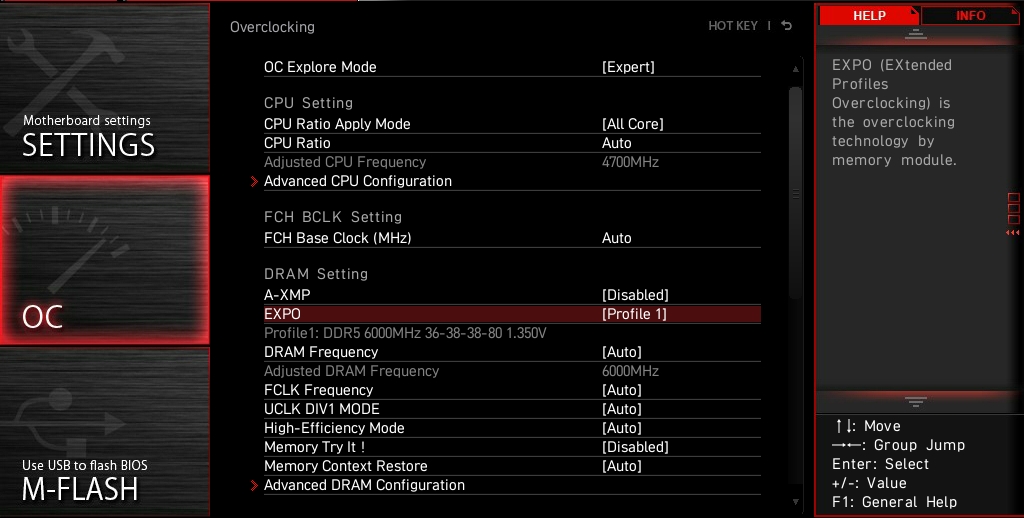

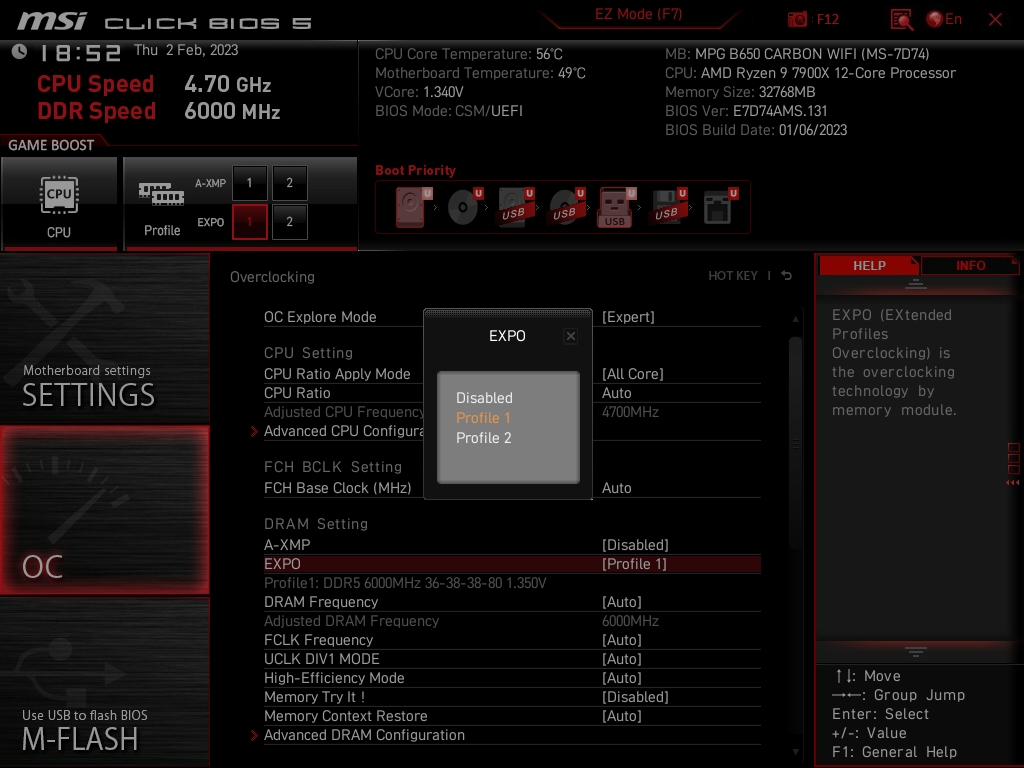

Начать изучать MPG B650 Carbon Wi-Fi было решено с оперативной памяти. Плата поддерживает готовые профили, поэтому мы сразу активировали режим EXPO DDR5-6000 CL36.

И сразу же заметили недоработку BIOS материнской платы в виде частоты UCLK=1500 МГц. То есть по умолчанию MPG B650 Carbon Wi-Fi ставит частоту UCLK вполовину меньше частоты MCLK.

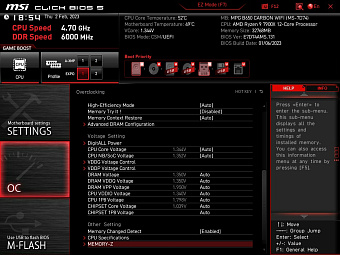

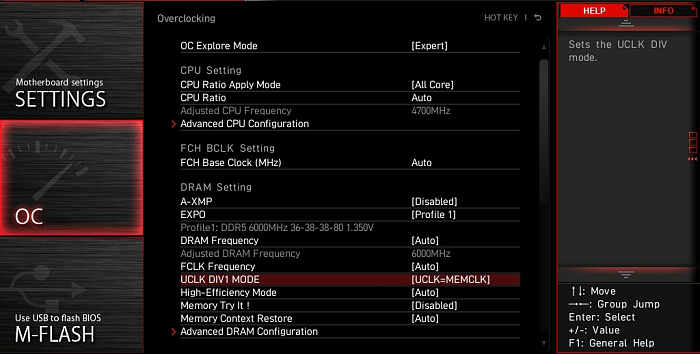

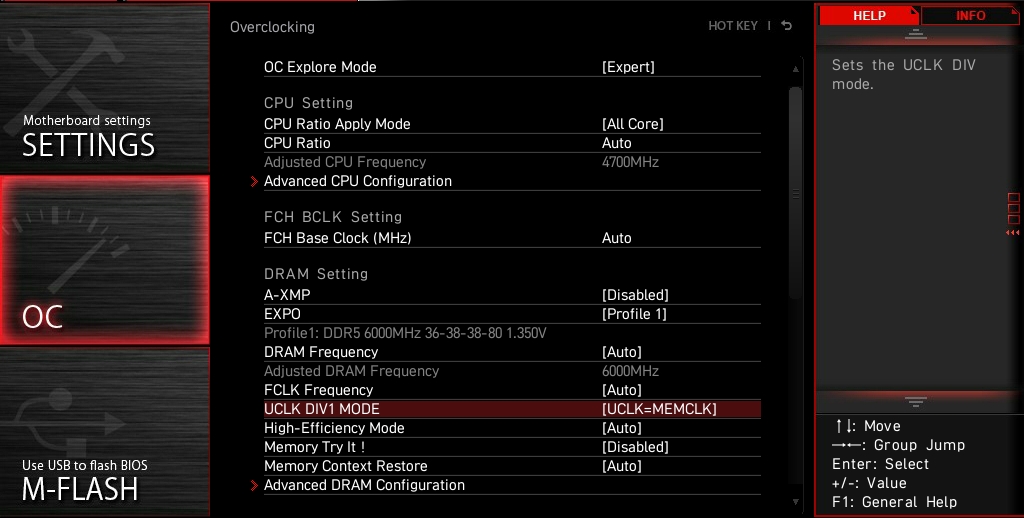

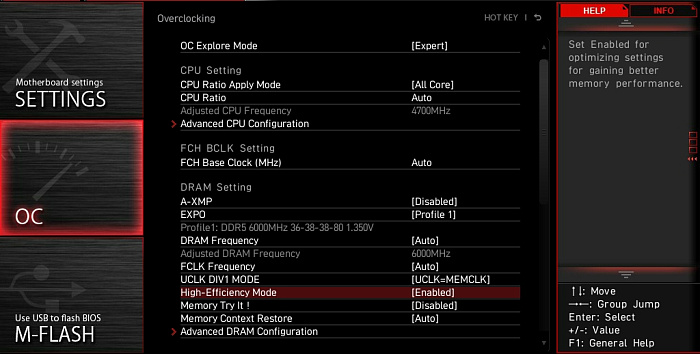

Чтобы исправить это досадное недоразумение, мы вернулись в настройки BIOS и вручную активировали опцию UCLK DIV1 Mode в положение UCLK=MEMCLK.

После предпринятых действий частота UCLK приняла правильное значение. И это сразу стало заметно по возросшей пропускной способности памяти и снизившимся задержкам.

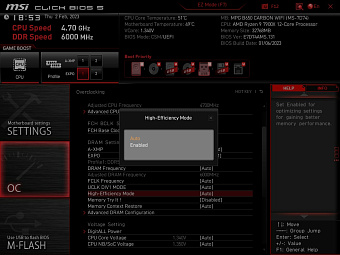

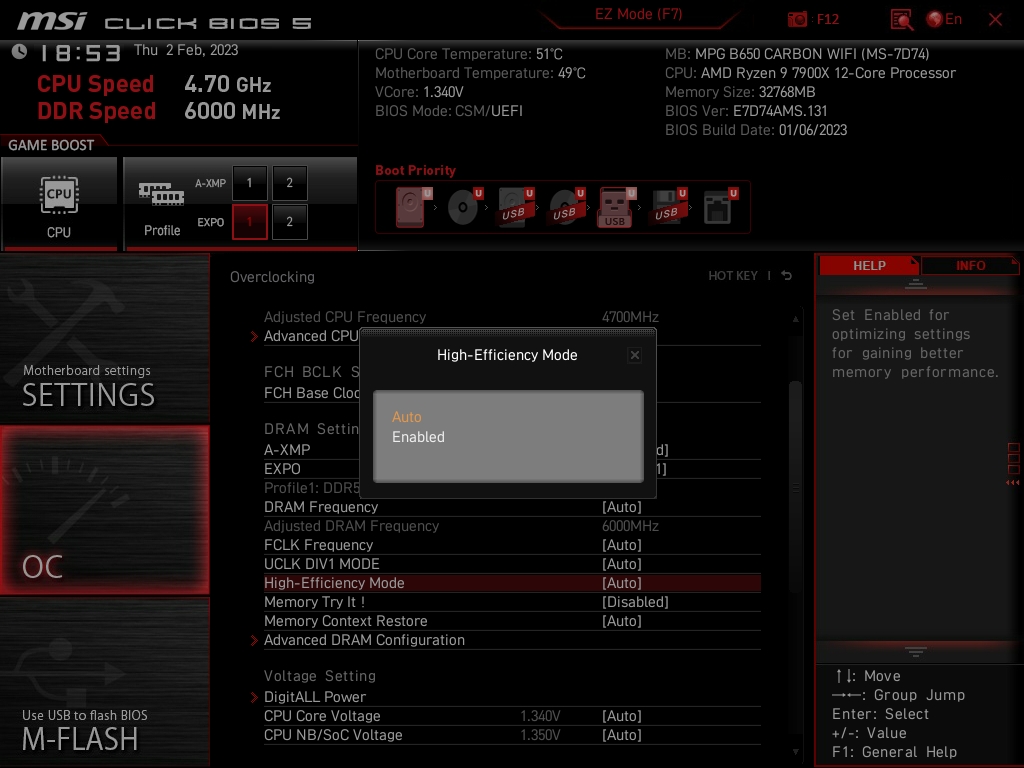

Далее мы проверили фирменную функцию BIOS под названием High-Efficiency Mode, призванную улучшить производительность памяти.

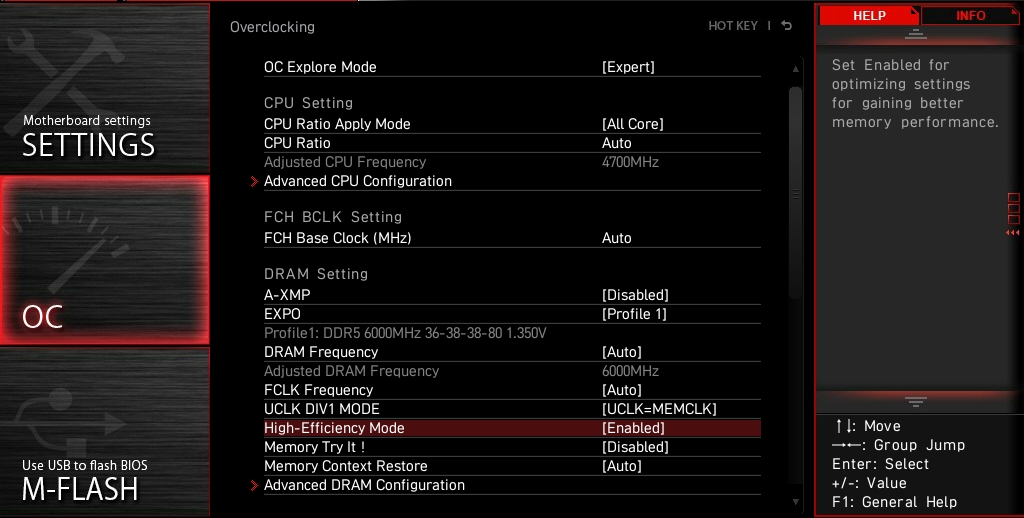

Включение этой настройки на MPG B650 Carbon Wi-Fi позволило еще немного увеличить производительность DDR5.

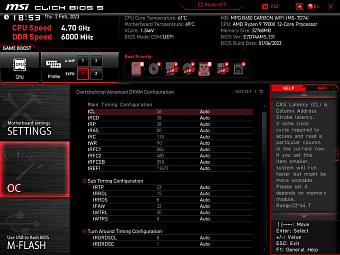

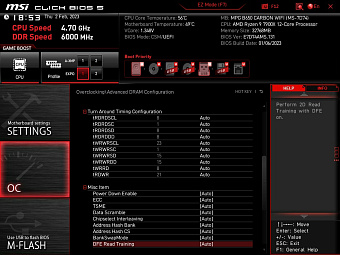

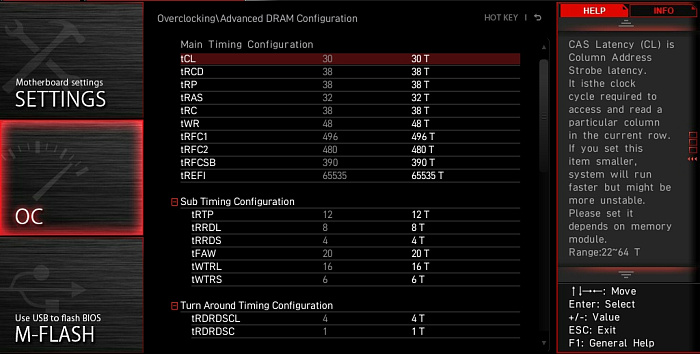

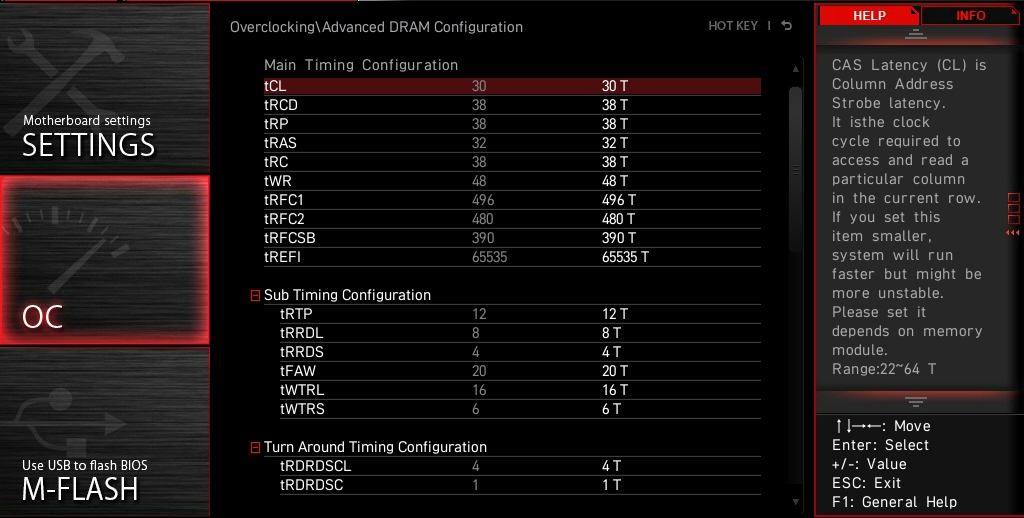

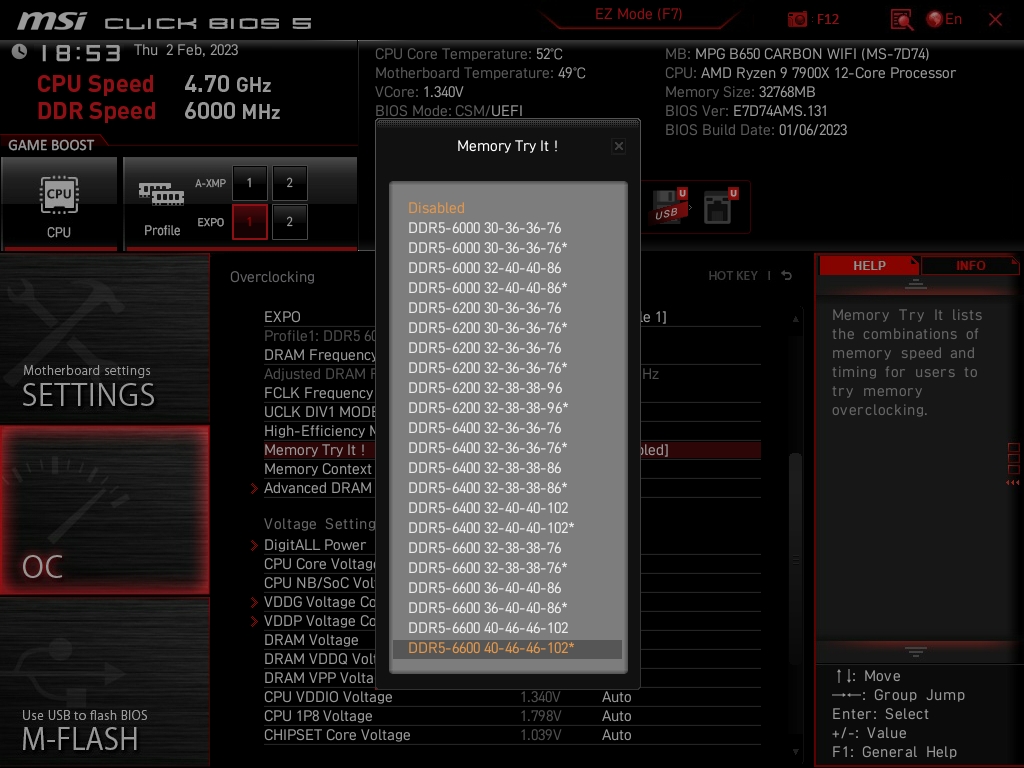

Далее мы перешли к ручному разгону памяти, настроив тонко первичные, вторичные и третичные тайминги.

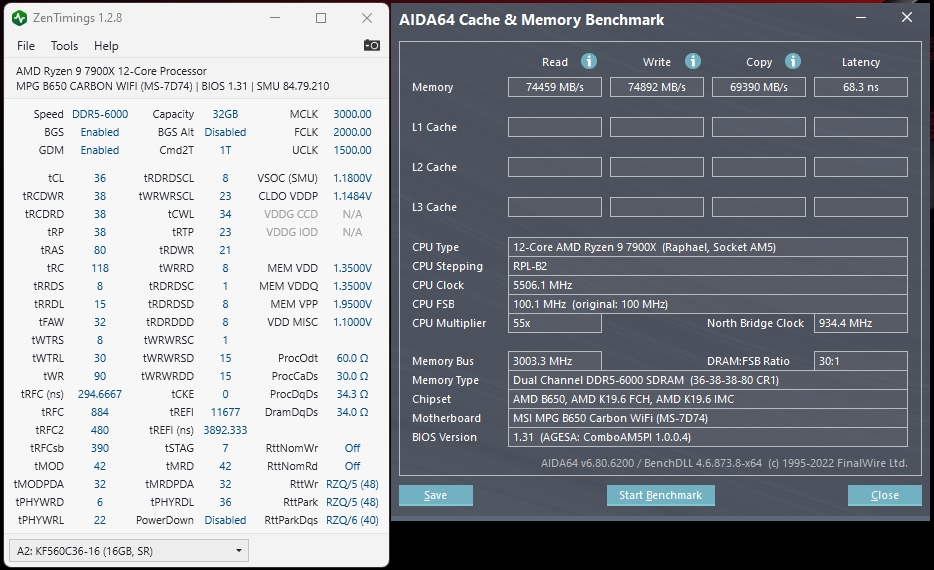

Получившийся профиль разгона DDR5-6200 CL30 позволил существенно увеличить быстродействие ОЗУ. Браво MPG B650 Carbon Wi-Fi!

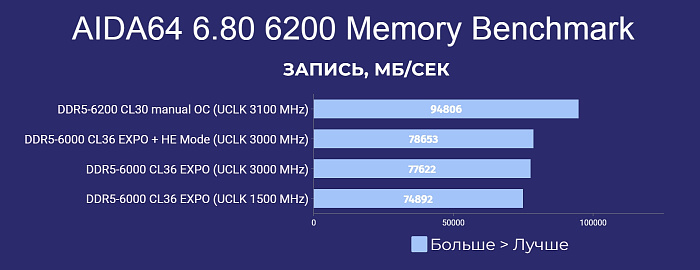

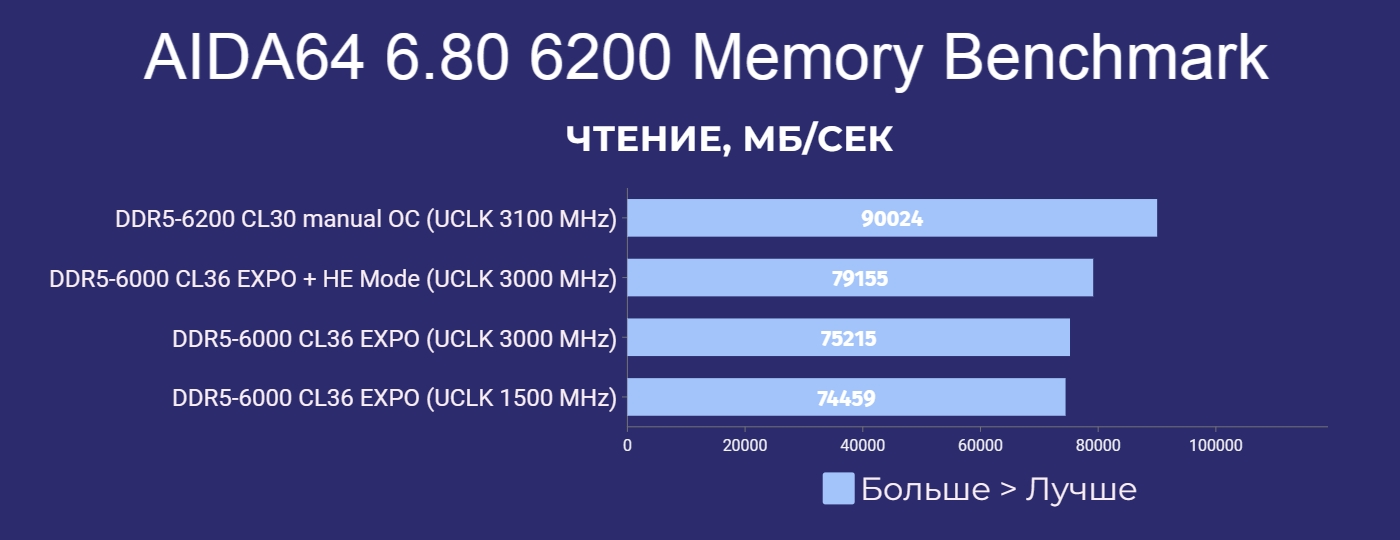

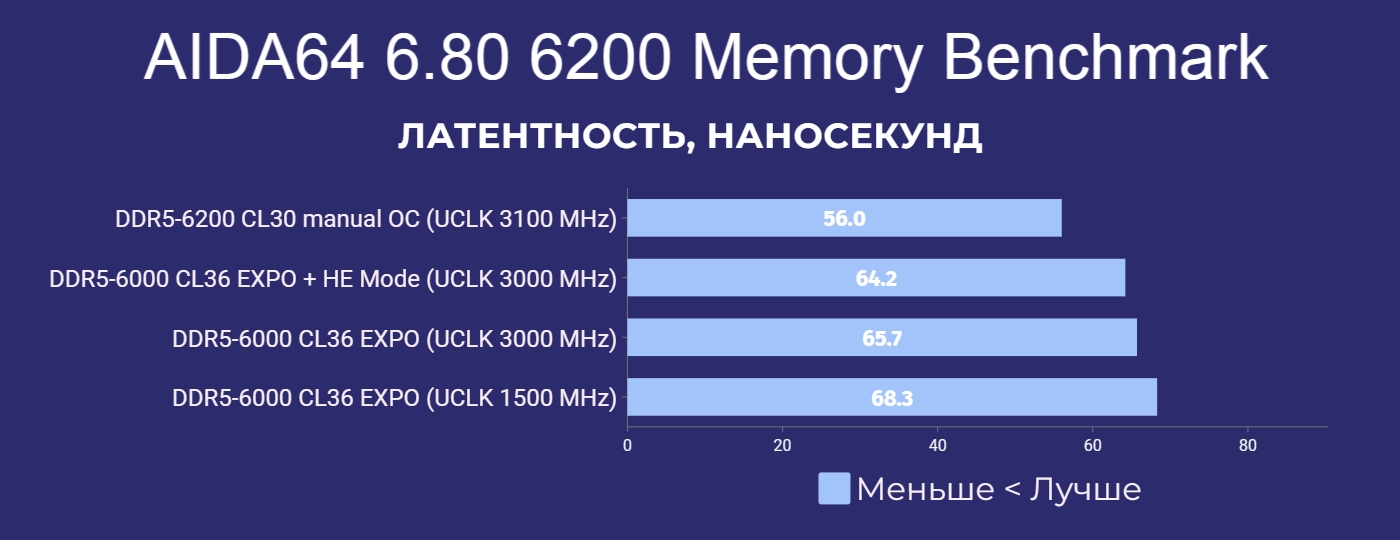

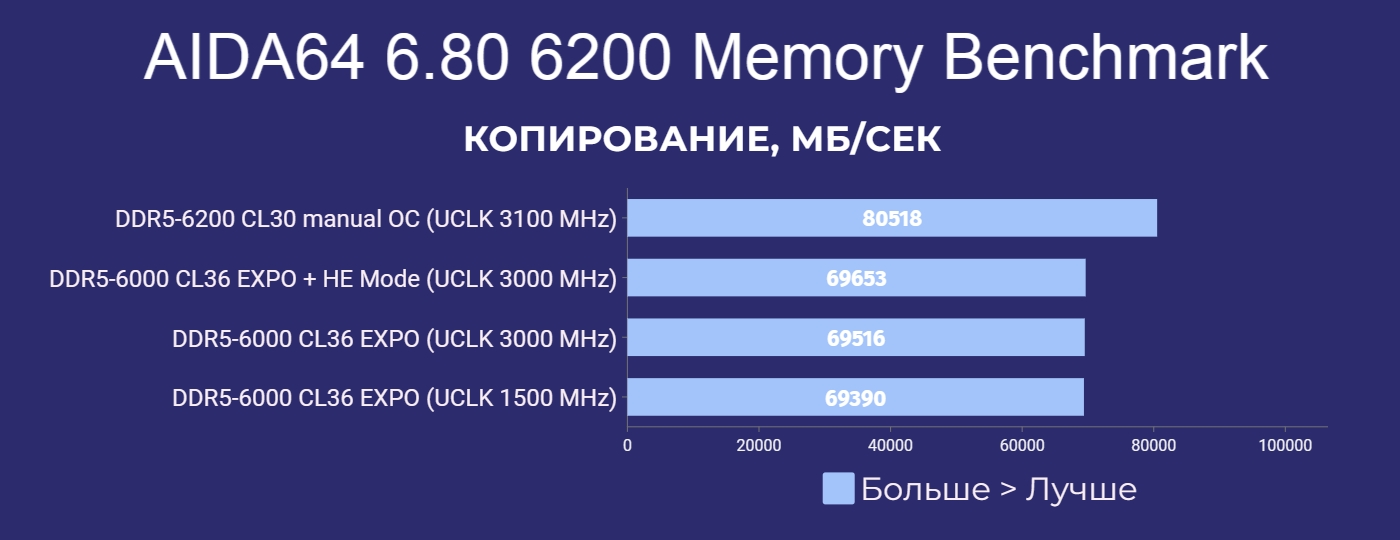

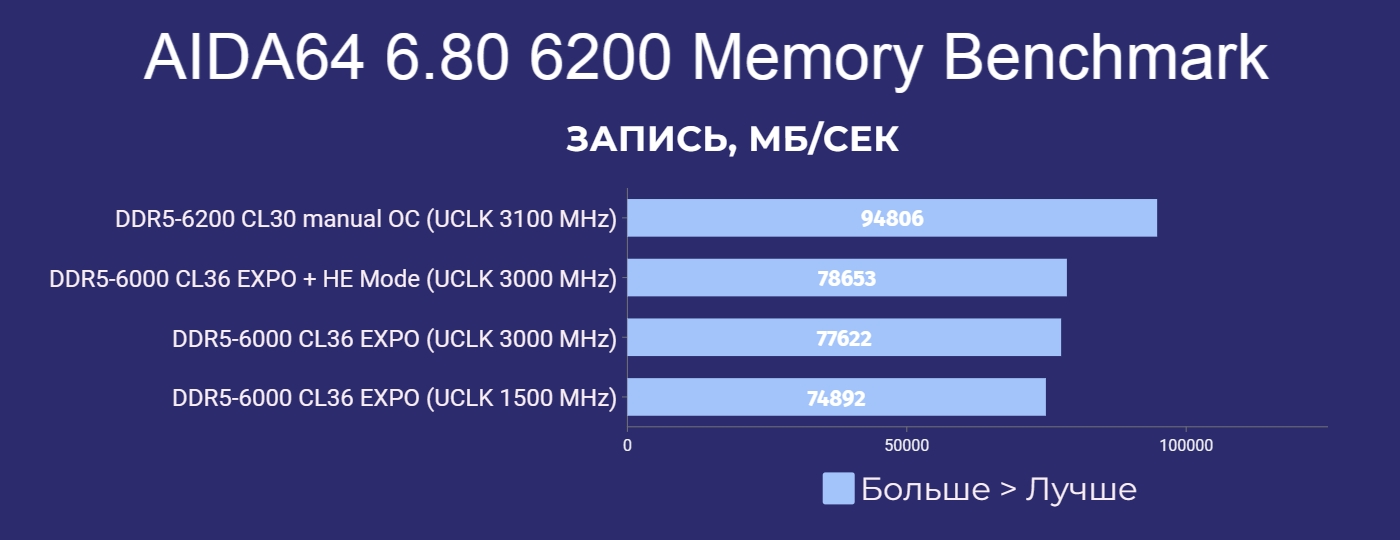

Как менялась производительность оперативной памяти DDR5 на материнской плате MPG B650 Carbon Wi-Fi в зависимости от настроек, красноречиво демонстрируют графики ниже.

Работа с Ryzen 9 7900X и производительность

Далее мы перешли к изучению работы процессора на MPG B650 Carbon Wi-Fi. Сначала протестировали систему при однопоточной рабочей нагрузке в виде рендера Cinebench R23. Подобная проверка необходима, чтобы убедиться в корректной работе материнской платы с процессорами AMD Ryzen 7000 на предмет максимального буста 1-2 ядер. У процессора Ryzen 9 7900X заявленный пик частот равен 5.6 ГГц, и на MPG B650 Carbon Wi-Fi все работает отлично.

30-минутная рабочая нагрузка 12-ядерного Ryzen 9 7900X в Cinebench R23 позволила понять, насколько сильным у MPG B650 Carbon Wi-Fi будет нагрев чипсета и VRM. В нашем случае температура силовой обвязки возросла с 48 до 65 градусов Цельсия. А чипсет AMD B650 нагрелся с 56 до 58 градусов Цельсия. И это, на минуточку, при почти 190 Вт энергопотреблении центрального процессора.

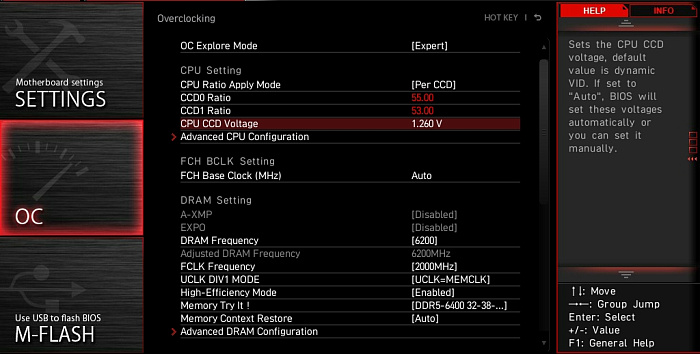

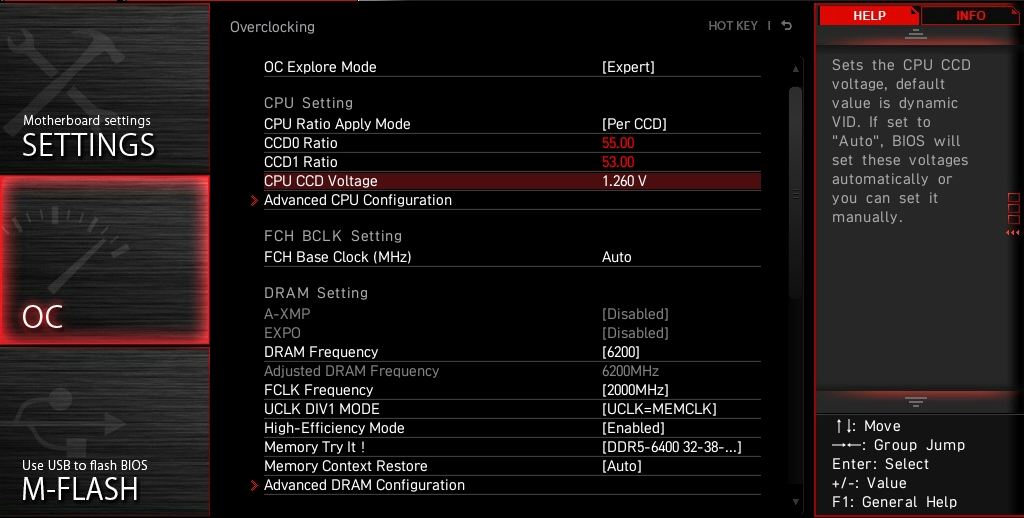

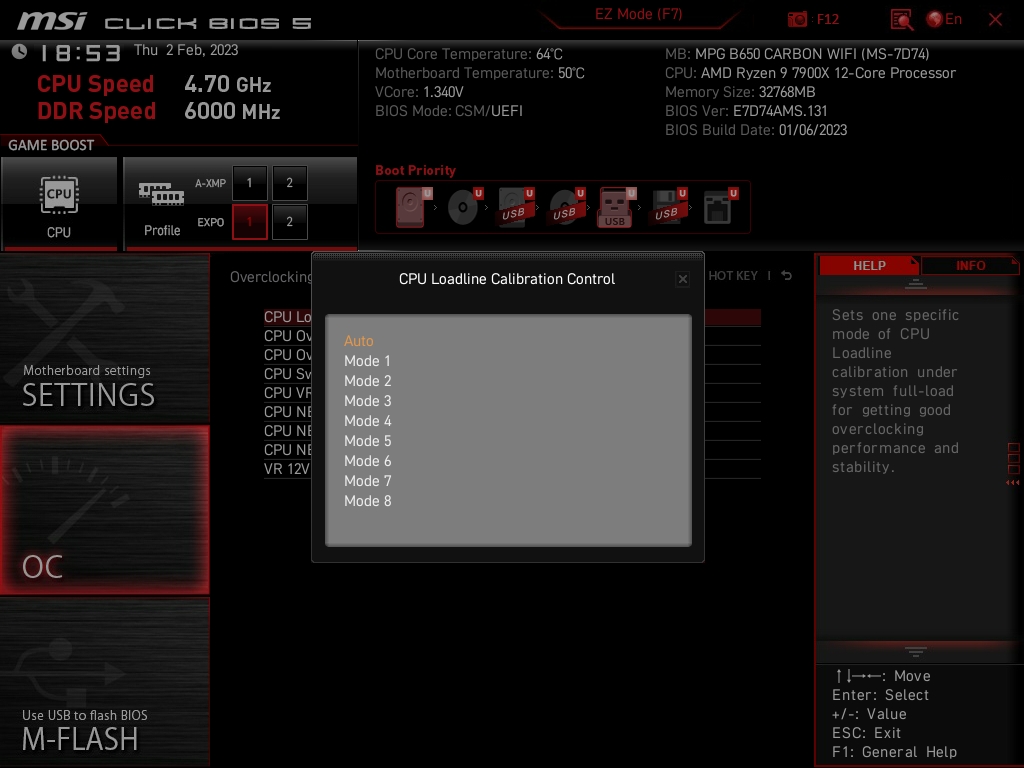

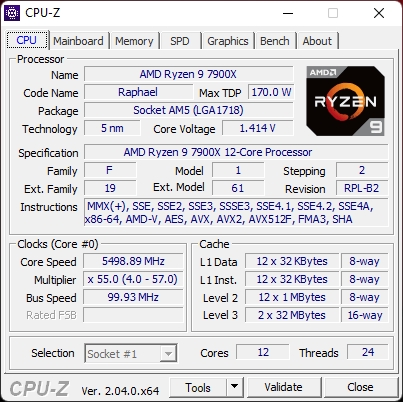

Невзирая на скромную систему охлаждения центрального процессора, мы попробовали разогнать на этой плате тестовый Ryzen 9 7900X. Путем подбора множителей и рабочего напряжения были найдены стабильные частоты 5.5 ГГц для CCD0 и 5.3 ГГц для CCD1.

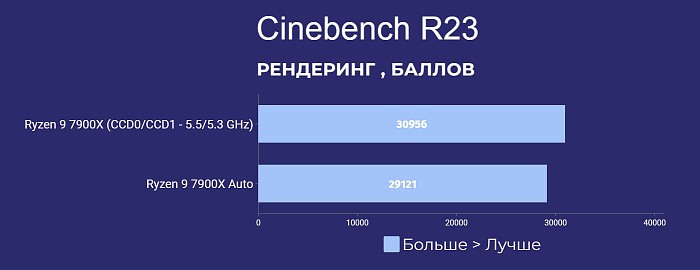

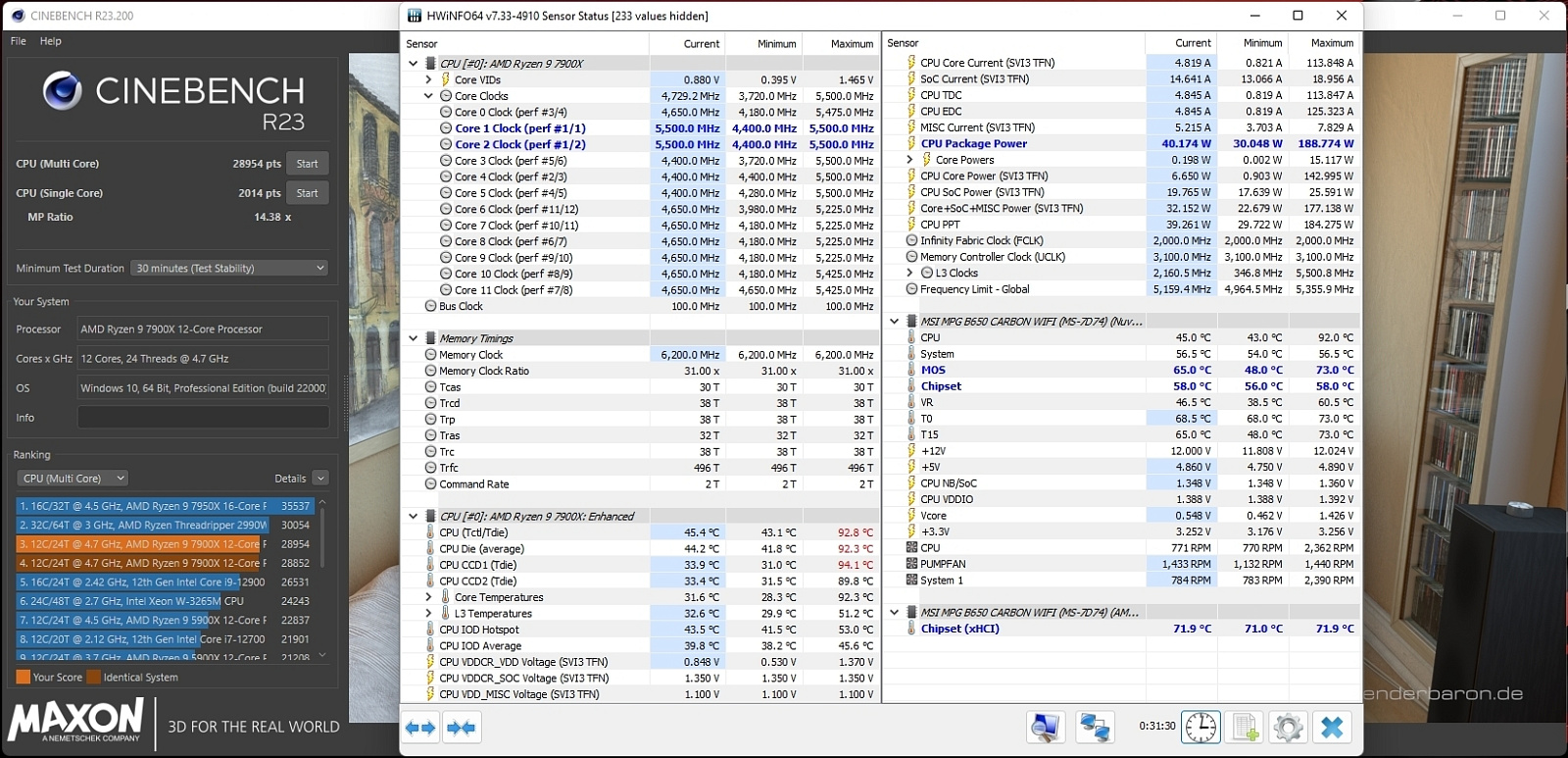

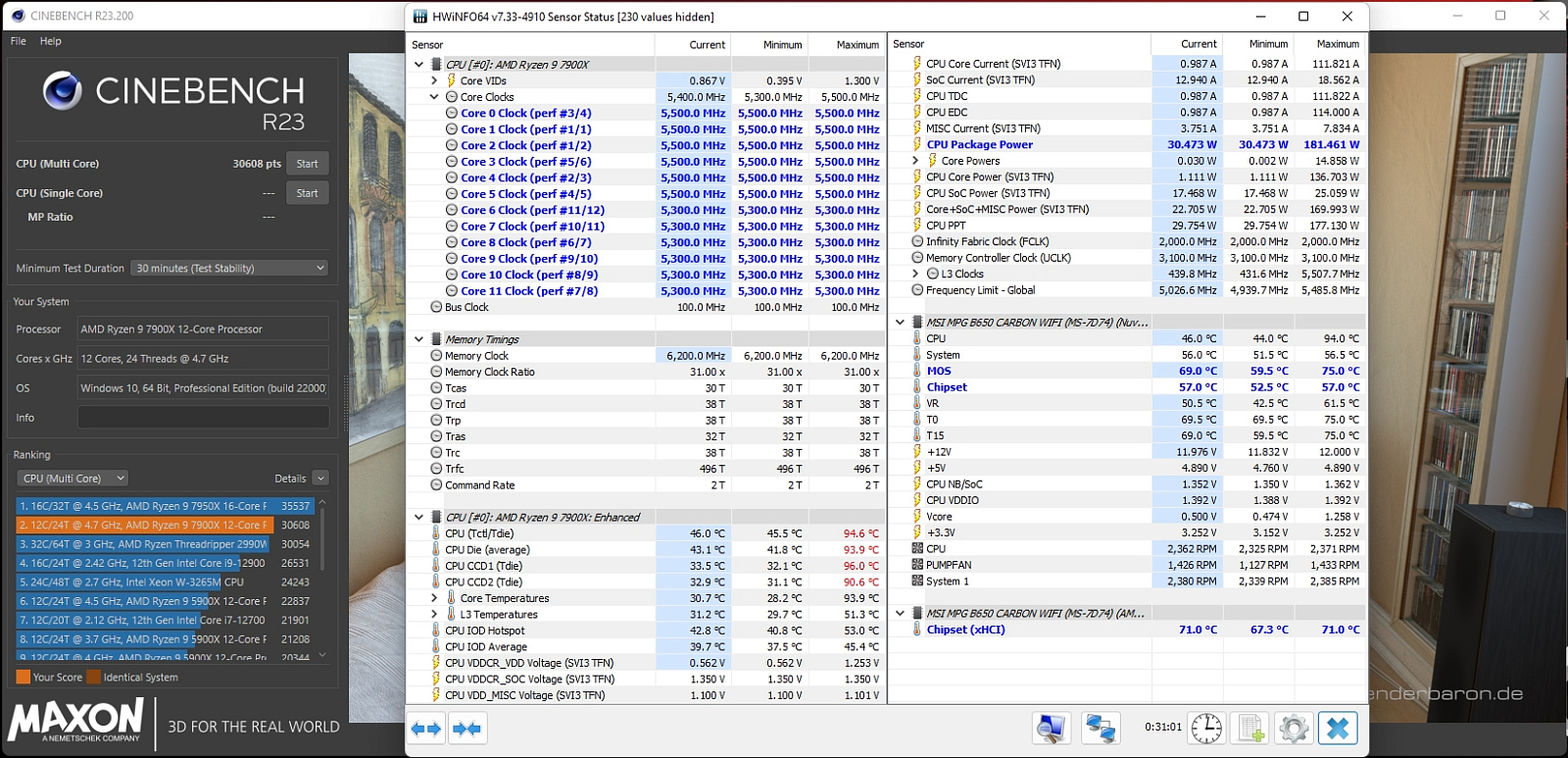

30-минутный рендеринг в Cinebench R23 подтвердил не только стабильность работы разогнанного CPU, но и рост производительности системы. Что же касается температур MOS и чипсета материнской платы, то они составили примерно те же значения что и до разгона, поскольку энергопотребление CPU не поменялось.

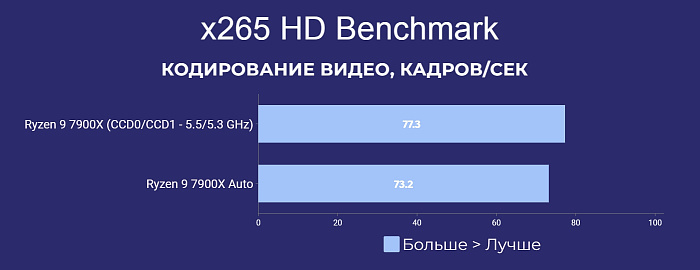

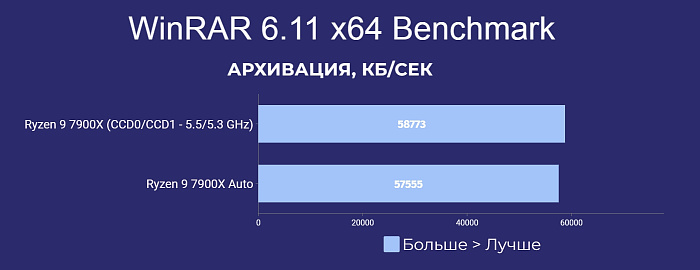

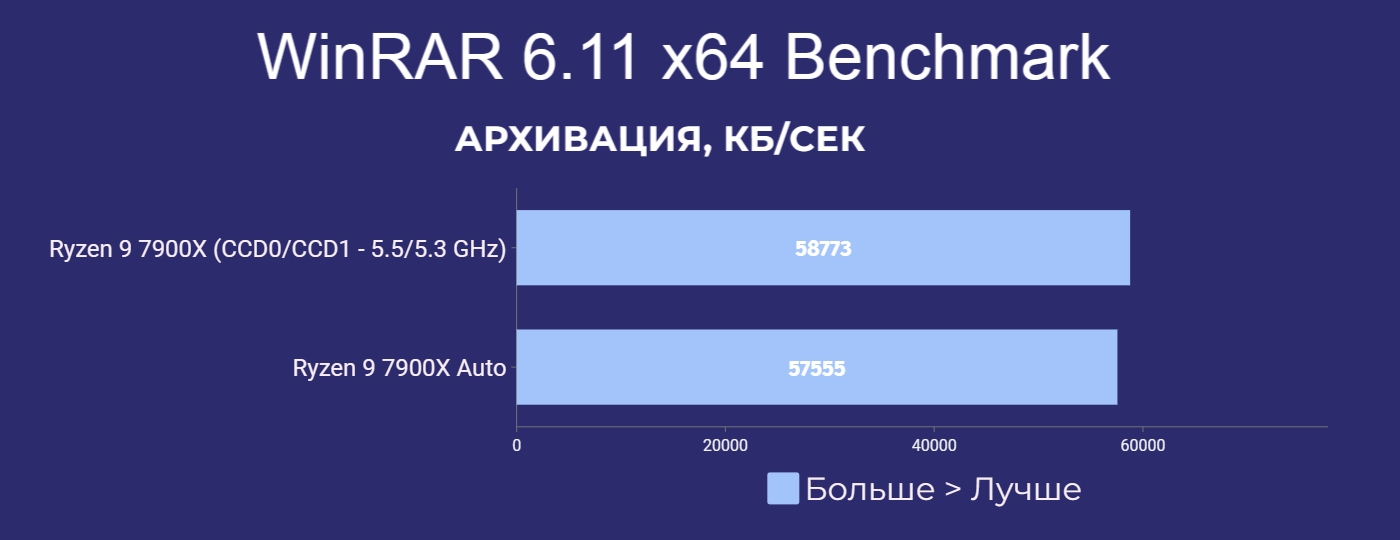

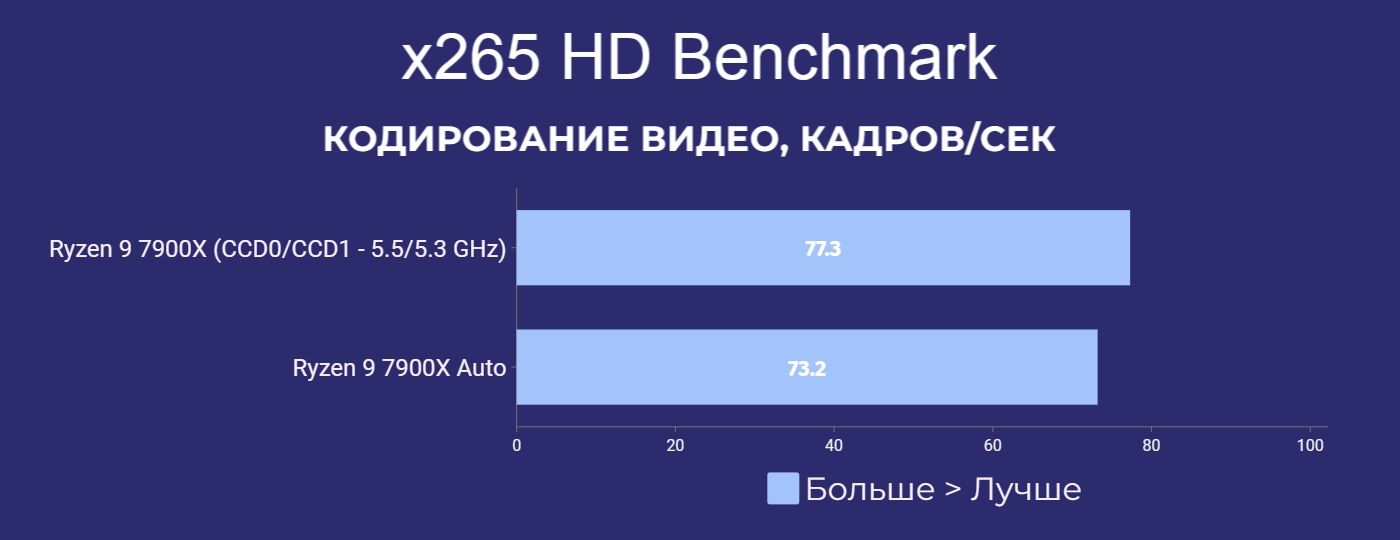

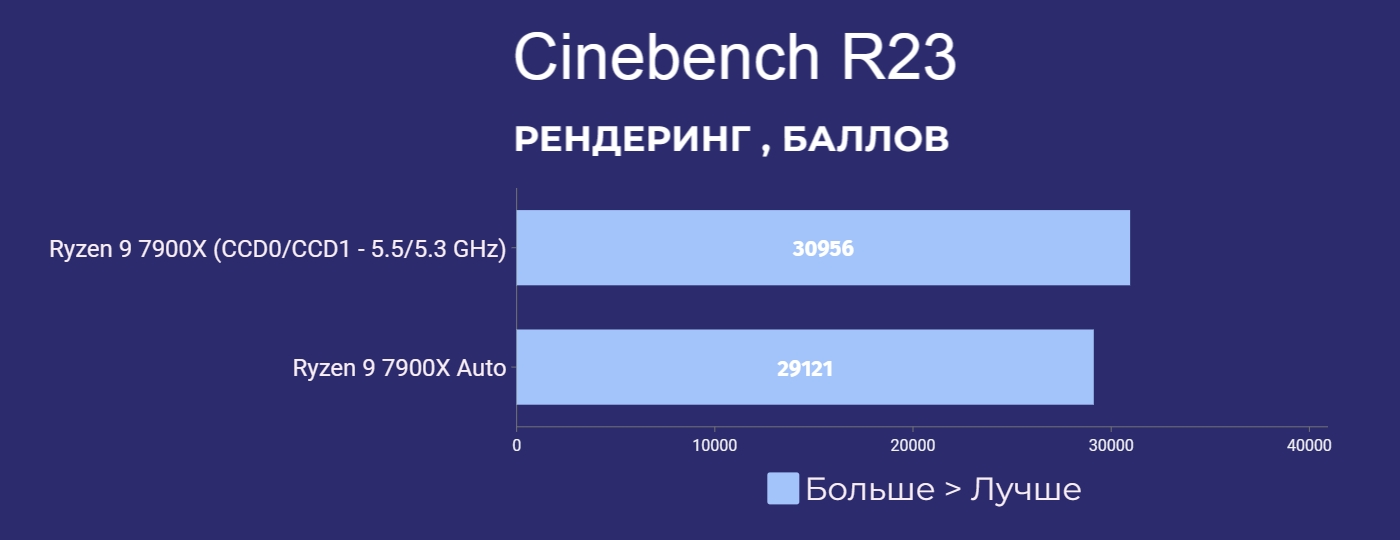

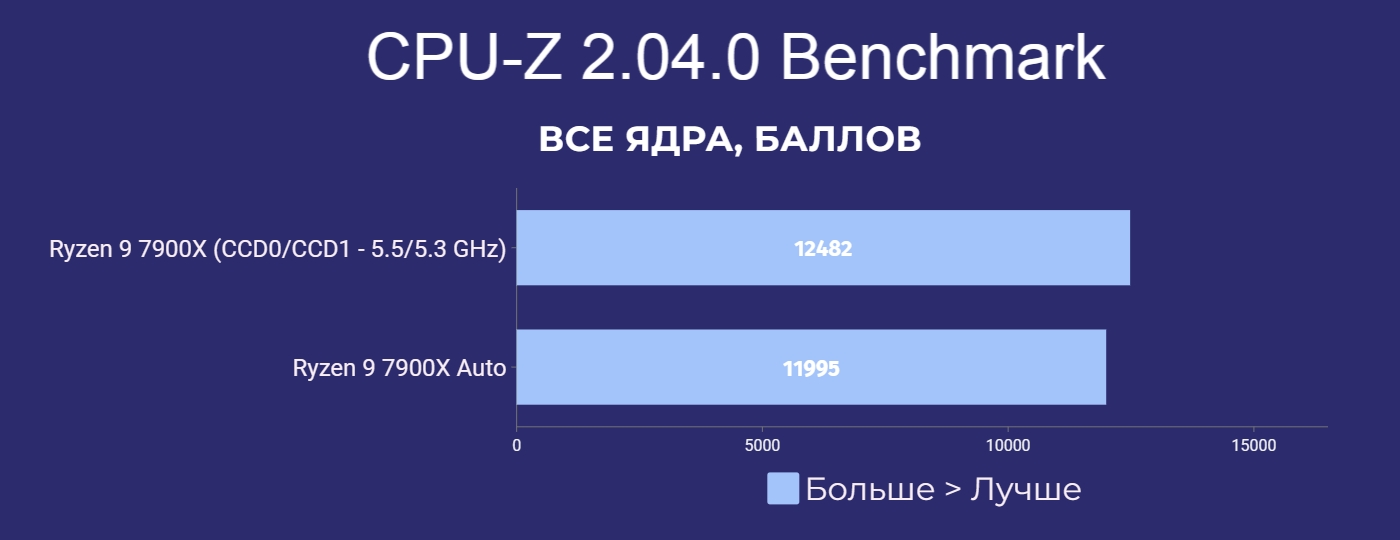

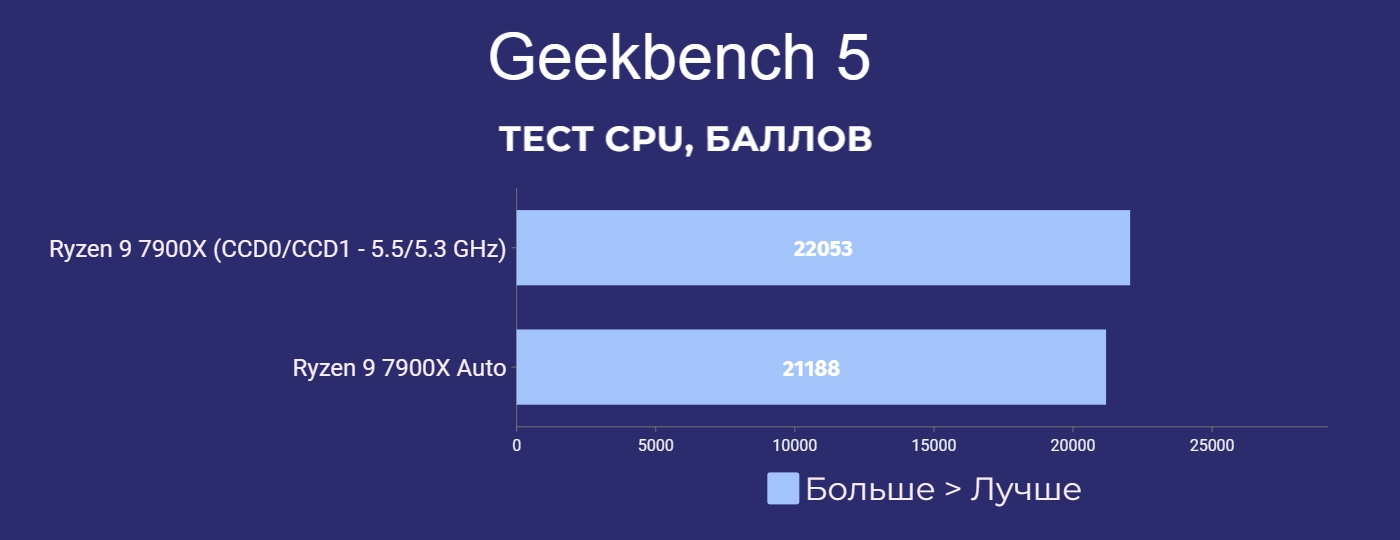

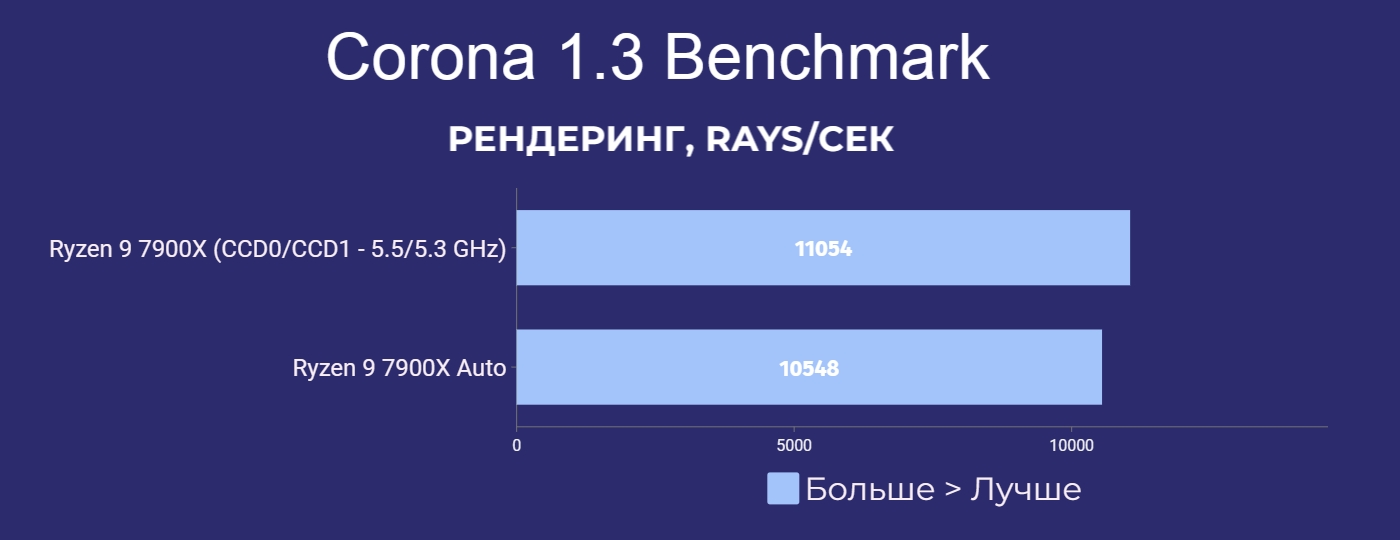

Разгон процессора Ryzen 9 7900X на плате MPG B650 Carbon Wi-Fi нашел положительный отклик в ряде бенчмарков и рабочих приложений, результаты в которых продемонстрированы на графиках ниже.

Заключение

MSI MPG B650 Carbon Wi-Fi - это отличная материнская плата для процессоров AMD Ryzen 7000, и даже мелкие огрехи не способны поменять наше мнение об этом девайсе. Поскольку из явных недочетов у этой платы только разъемы М.2_2 и М.2_3, использование которых заставит работать видеокарту в режиме PCIe 4.0 x8. Ну и та самая недоработка прошивки BIOS, из-за которой частота UCLK по умолчанию установится в 1:2 по отношению к MCLK, и которую можно исправить в настройках платы одним кликом. Зато плюсов у MPG B650 Carbon Wi-Fi вагон и маленькая тележка. В первую очередь, это мощная система питания CPU, которой будет достаточно для флагманских процессоров AMD Ryzen 7000. А также эффективные радиаторы охлаждения, не допускающие перегрева VRM и чипсета материнской платы при серьезной нагрузке. Прибавим к этому большое количество современных разъемов USB, добротный звук, а также кнопки Clear CMOS и Flash CMOS для удобного сброса и обновления BIOS. И вот перед нами действительно "заряженная" плата для новых процессоров Zen4.

Плюсы:

16+2+1 фазная система питания процессора с 80А сборками;
массивные радиаторы охлаждения VRM и чипсета AMD B650;
четыре М.2 с радиаторами охлаждения, включая один PCIe 5.0 x4;
большое количество современных USB на тыльной панели;
семь разъемов 4-пин PWM для подключения вентиляторов;
проработанные настройки BIOS, в том числе для управления вентиляторами;
низкий нагрев VRM при серьезной рабочей нагрузке;
богатые настройки для разгона процессора и памяти DDR5.

Минусы:

использование М.2_2 и М.2_3 заставит видеокарту работать в режиме PCIe 4.0 x8;
после включения EXPO плата ставит по умолчанию частоту UCLK=1500.
