Обзор и тест ADATA Legend 960 MAX 1 TB (ALEG-960M-1TCS)

В конце 2022 года компания ADATA представила твердотельные накопители LEGEND 960 MAX с поддержкой шины PCIe 4.0 и очень высокими заявленными скоростными характеристиками. Модель позиционируется в первую очередь для применения в высокопроизводительных домашних или рабочих ПК для творческой работы с контентом высокого разрешения. Она также комплектуется алюминиевым радиатором, установку которого пользователь может в пару действий выполнить самостоятельно. Не осталась за бортом и совместимость с новыми поколениями игровых приставок, и Sony PlayStation 5 в частности. В нашем случае на тестирование поступил накопитель ADATA LEGEND 960 MAX объёмом 1 ТБ, который является минимальным для этой модели. В продаже доступны также модификации на 2 ТБ и 4 ТБ.

Спецификация

С обратной стороны RTL-коробки среди краткой информации об устройстве упомянута максимальная скорость записи до 6800 МБ/с. Однако это значение актуально для накопителей максимальной ёмкости в 4 ТБ. У тестируемого экземпляра ёмкостью 1 ТБ заявленное в спецификации значение скорости записи чуть скромнее — 6000 МБ/с. Также стоит помнить, что при установке в Sony PlayStation 5 максимальная скорость чтения в 7400 МБ/с будет недостижима, так как программно-аппаратная платформа самой игровой приставки ограничена значением 6400 МБ/с.

Упаковка и комплектация

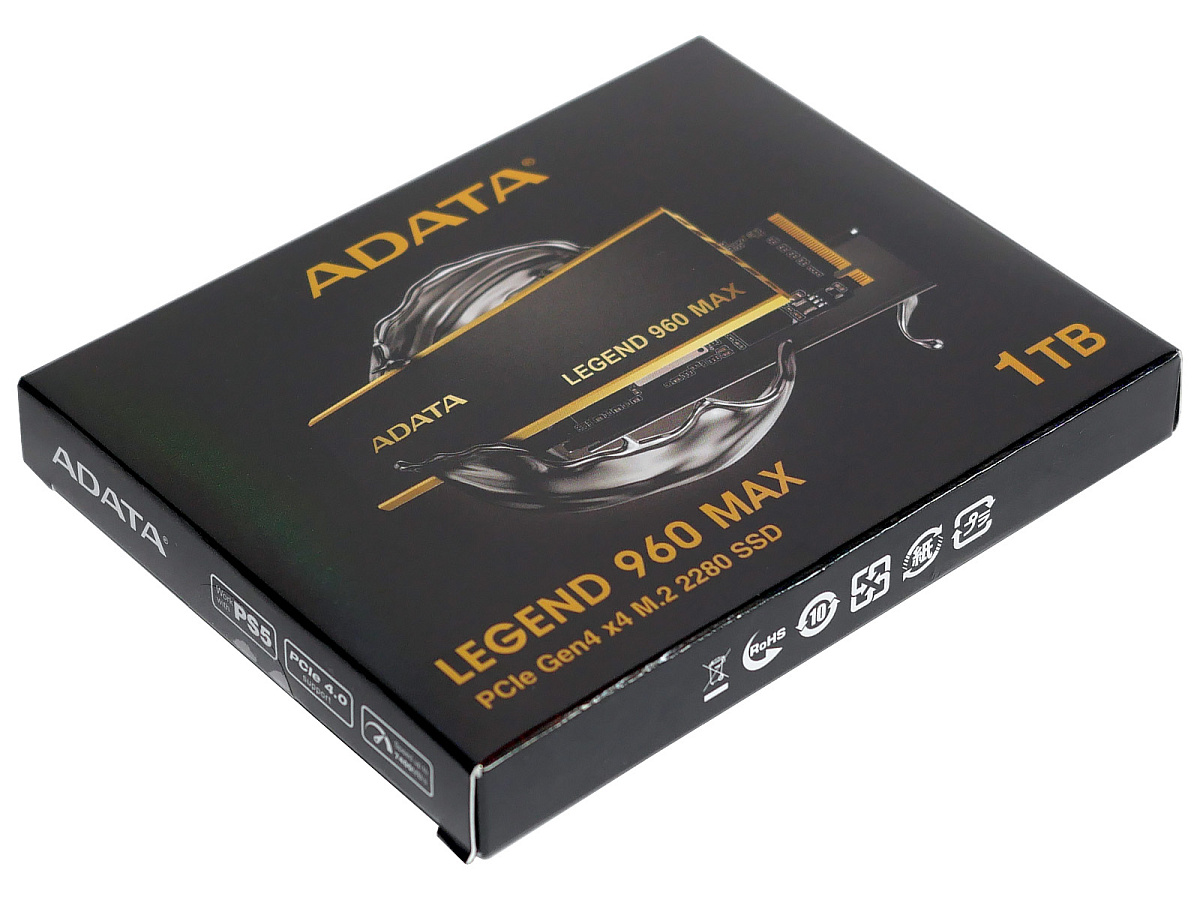

Твердотельные накопители от ADATA продаются в небольших картонных коробочках. В случае с ADATA LEGEND 960 MAX она имеет размеры 130 x 104 x 10,5 мм. Оформление сделано в тёмных тонах с акцентом блестящими золотистыми элементами, что придаёт налёт премиальности. На одной из боковых граней нанесен значок "PS5", напоминающий покупателю о совместимости накопителя с Sony PlayStation 5.

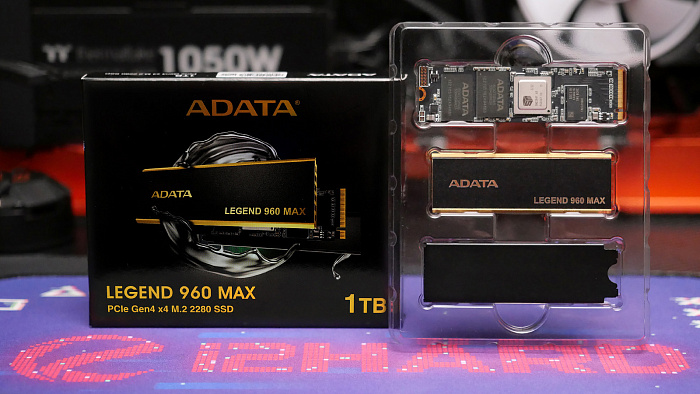

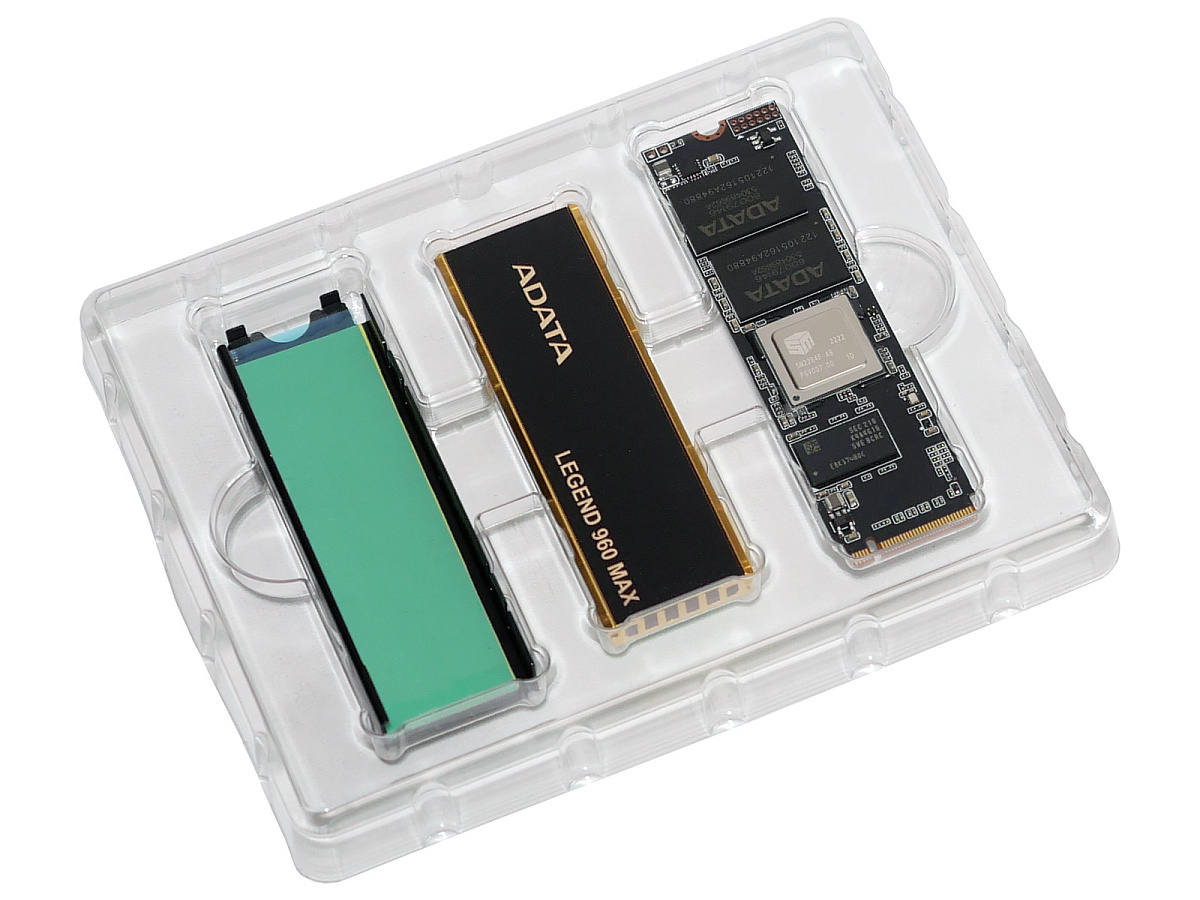

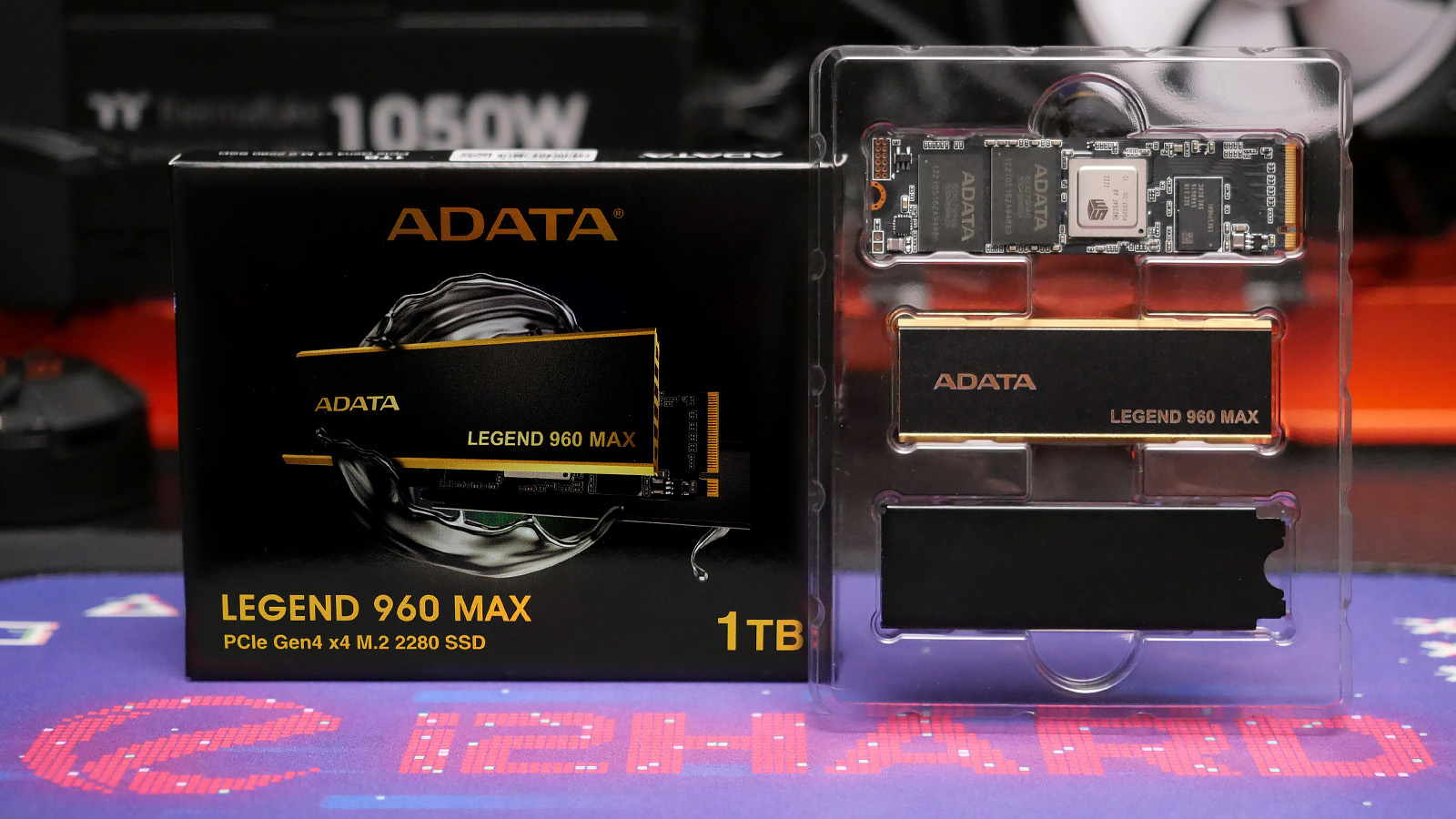

Внутри упаковки накопитель и два элемента составного радиатора покоятся в специальном пластиковом ложе, защищающем от повреждений при транспортировке. Такой вариант добавляет универсальности, позволяя пользователю самому выбрать применять или нет комплектное дополнительное охлаждение, либо воспользоваться штатным радиатором слота M.2 материнской платы персонального компьютера, ноутбука или игровой приставки.

Внешний вид и особенности

Накопитель ADATA LEGEND 960 MAX 1 ТБ выполнен в распространенном форм-факторе M.2 2280. Соответственно длина его платы составляет 80 мм, а ширина - 22 мм. Толщина самого накопителя — 3,3 мм, при установленном радиаторе она увеличивается до 10,65 мм. Так как SSD предназначен для установки в слоты M.2 с поддержкой шины PCIe 4.0 x4 на контактной группе используется ключ M.

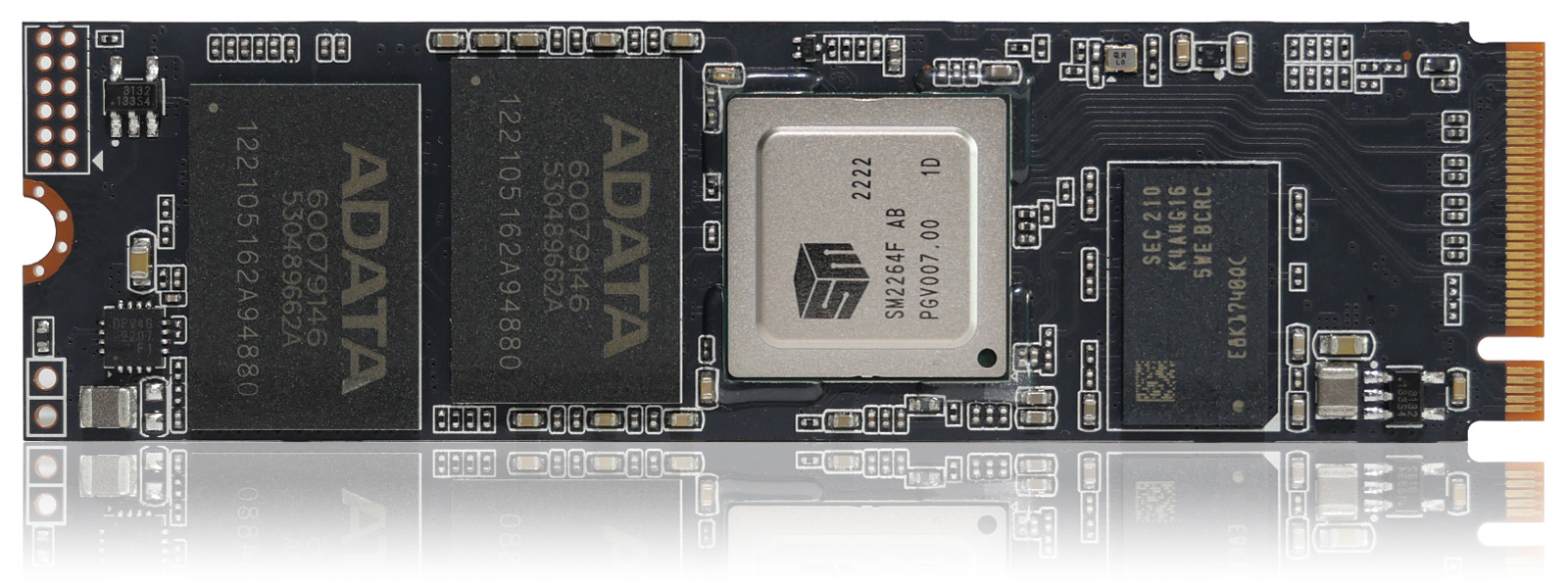

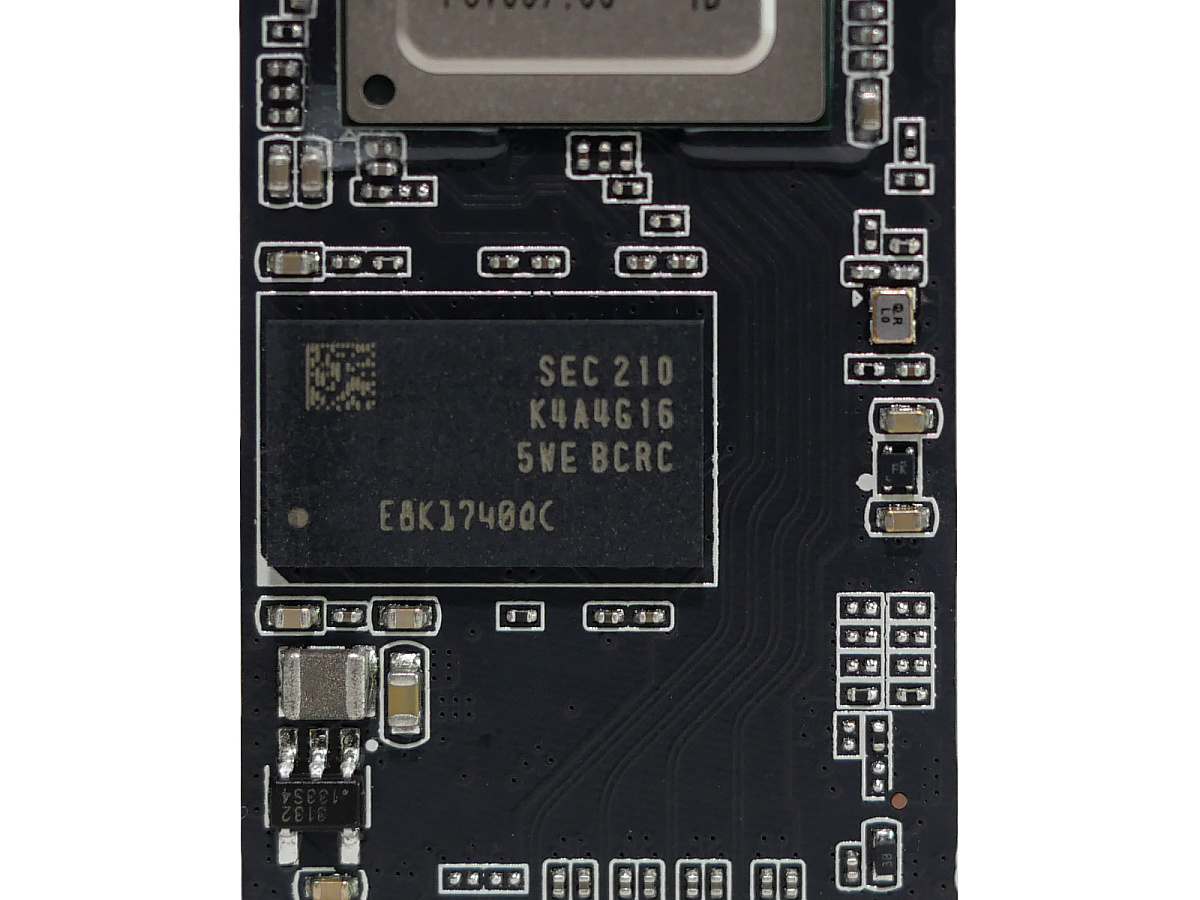

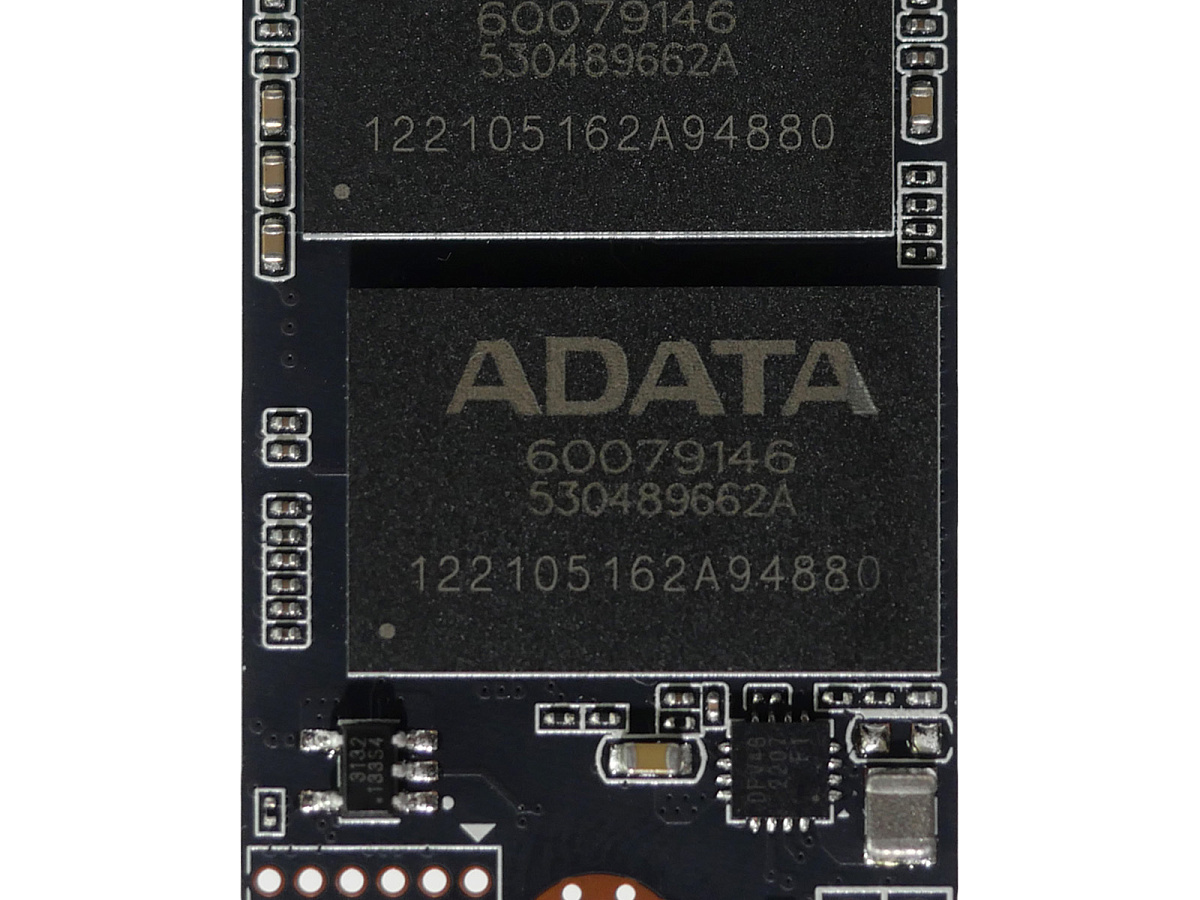

С "лицевой" стороны печатной платы с текстолитом чёрного цвета размещены две микросхемы флеш-памяти, контроллер и одна из микросхем DRAM-кэша.

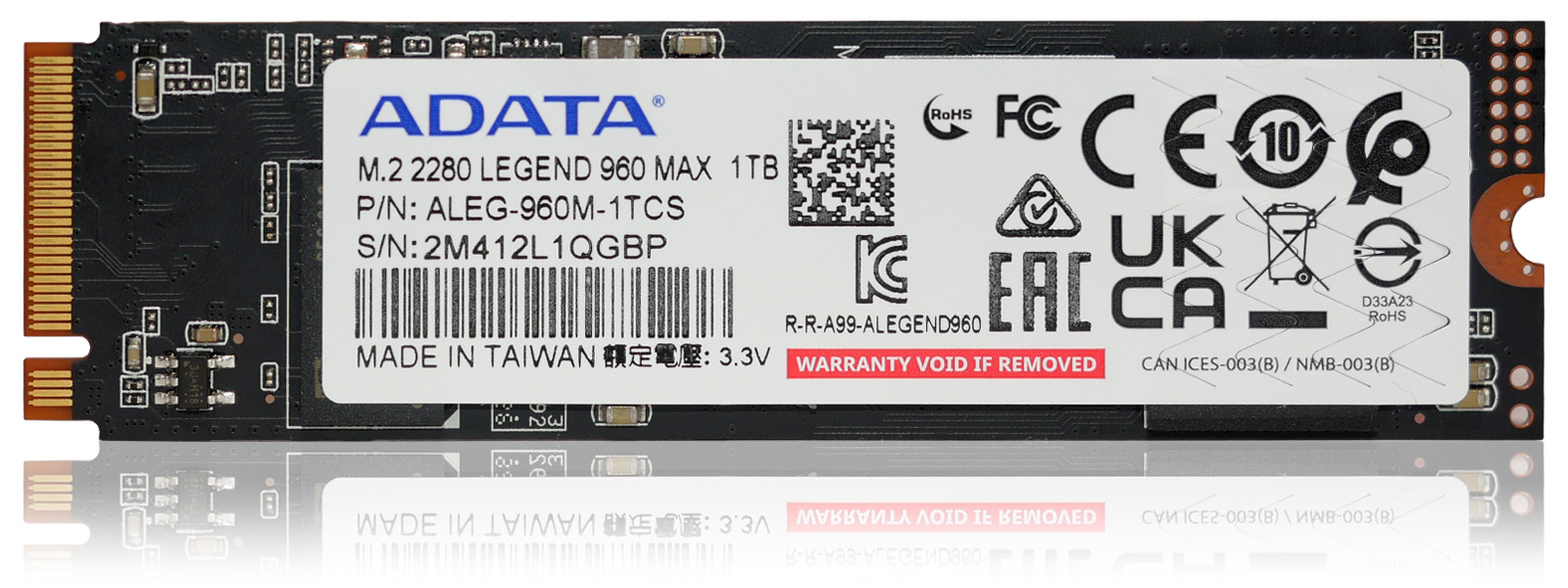

Ещё две микросхемы "флеша" и вторая микросхема кэша распаяны на обратной стороне накопителя. Они заклеены гарантийной наклейкой со служебной информацией об устройстве. Края наклейки специальным образом перфорированы, чтобы порваться при попытках её отклеить. Учитывая пятилетнюю гарантию, с ней надо быть аккуратнее.

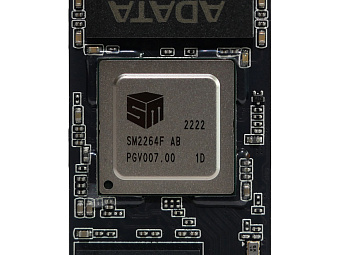

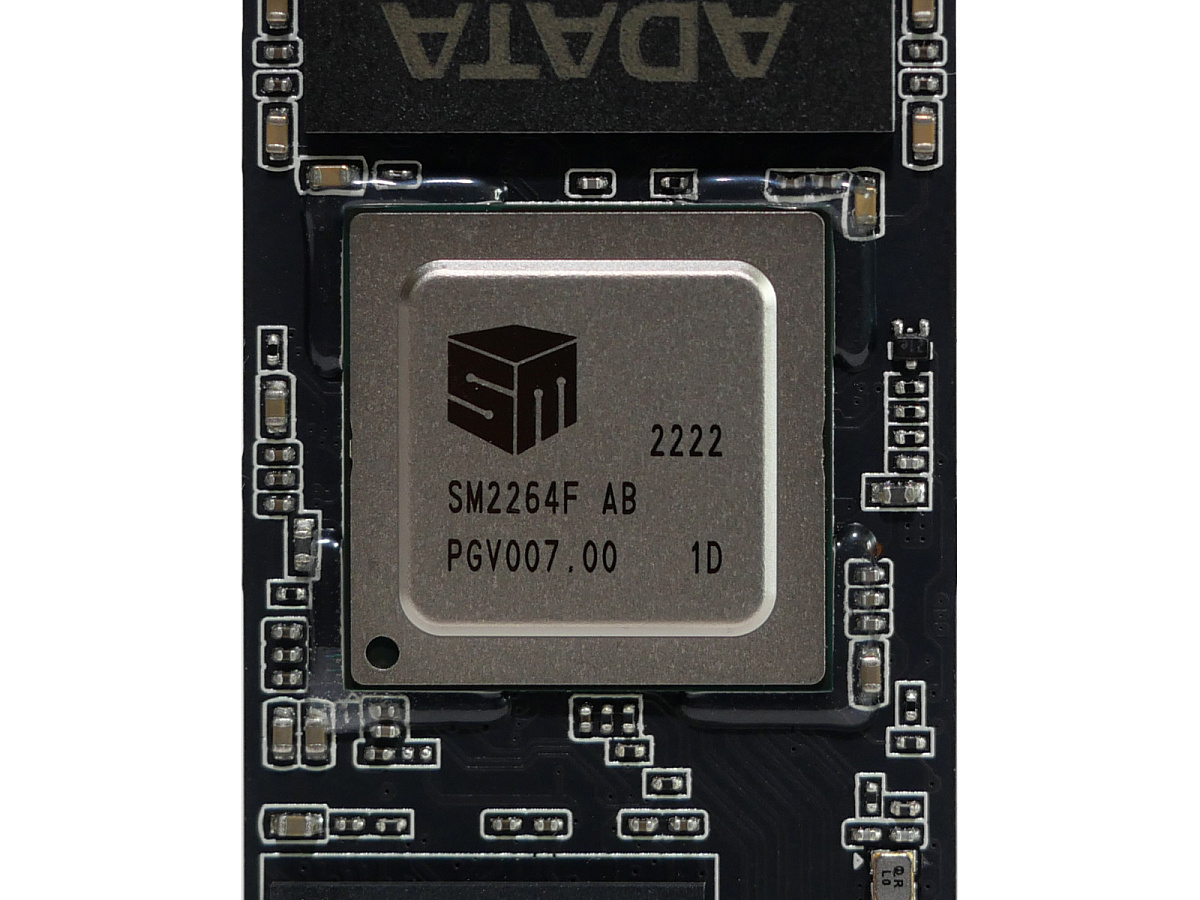

На протестированном экземпляре установлен высокоскоростной контроллер SMI SM2264F, накрытый теплораспределительной крышкой. Он построен на базе 12-нм четырёхъядерного процессора ARM R8 с поддержкой четырёх линии PCIe 4.0 по 16 Гбит/с на линию и 8 каналов памяти NAND 1600 МТ/с на канал. Контроллер поддерживает седьмое поколение NANDXtend — фирменного алгоритма для проверки и восстановления данных (ECC) от SMI. В качестве кэша установлены два чипа памяти DDR4-2400 Samsung K4A4G165WE-BCRC ёмкостью по 512 МБ каждый. Массив 3D NAND флеш-памяти набран четырьмя микросхемами по 512 ГБ с маркировкой ADATA 60079146 530489662A 122105162A94880.

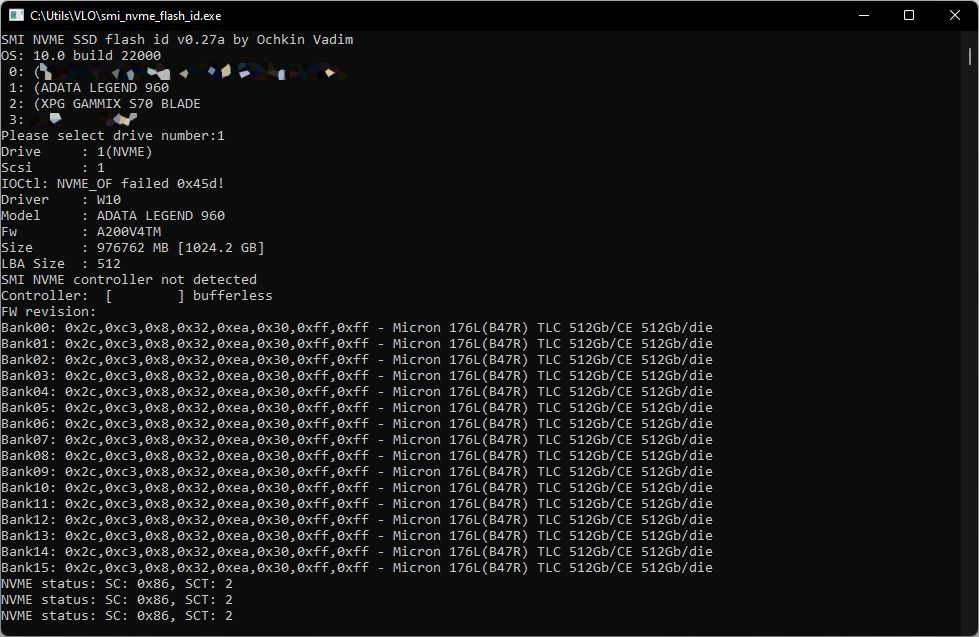

Утилита SMI NVME SSD flash id версии 0.27a за авторством Вадима "VLO" Очкина не распознала модель контроллера и параметры буферных микросхем (но их и так видно на плате), однако вывела информацию о примененных микросхемах флеш-памяти. Под маркировкой ADATA скрываются 176-слойные TLC-чипы от Micron.

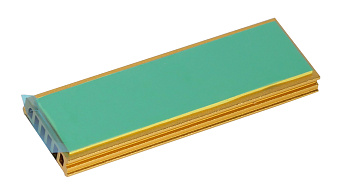

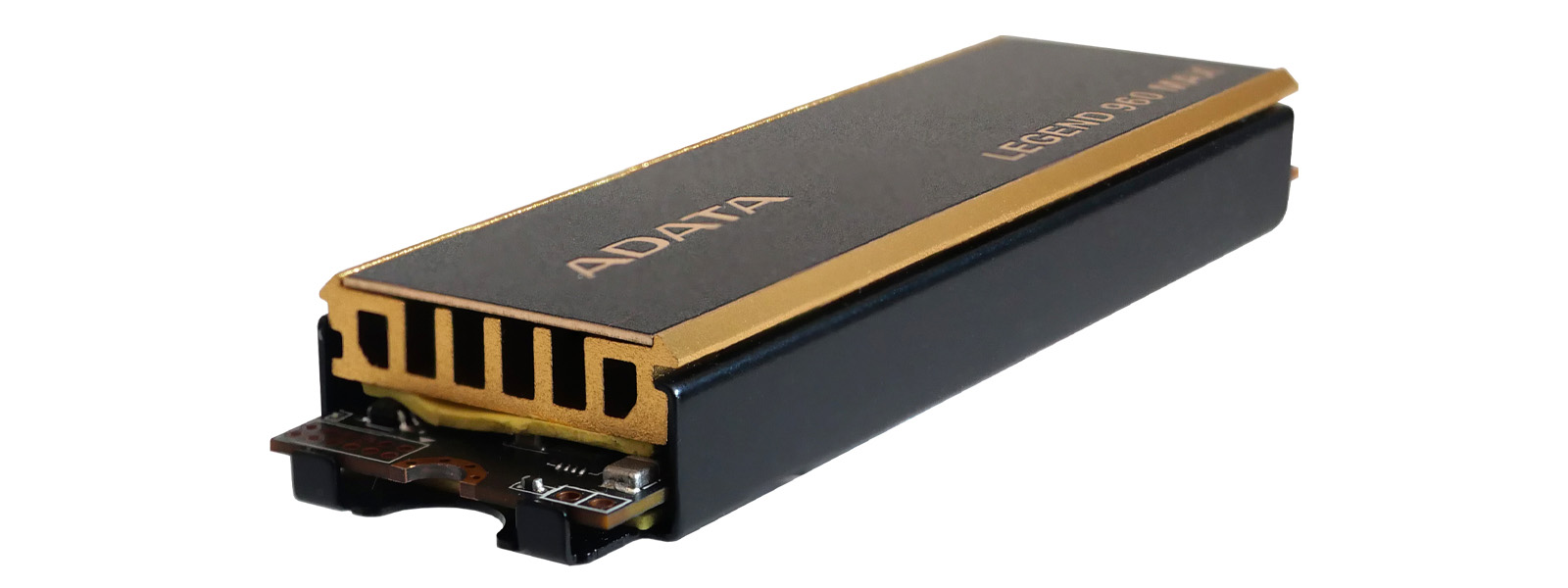

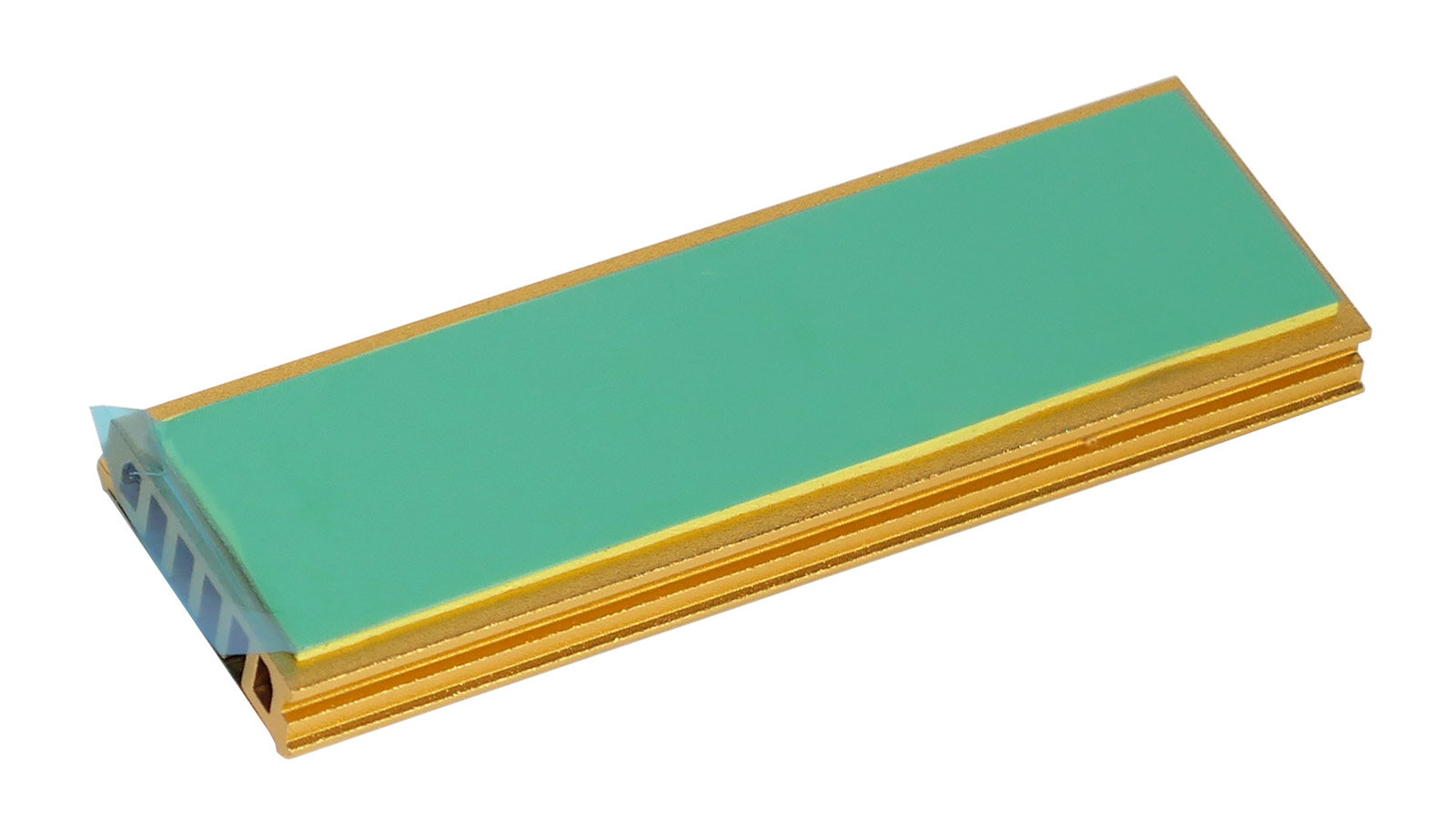

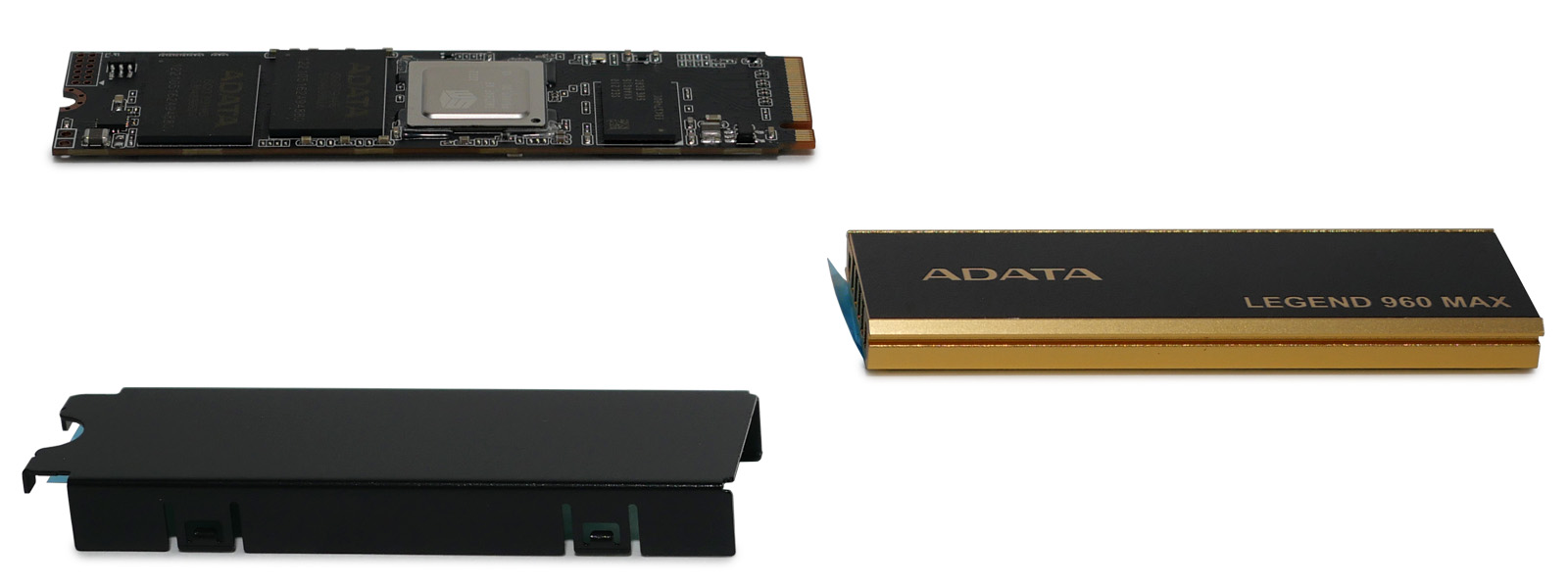

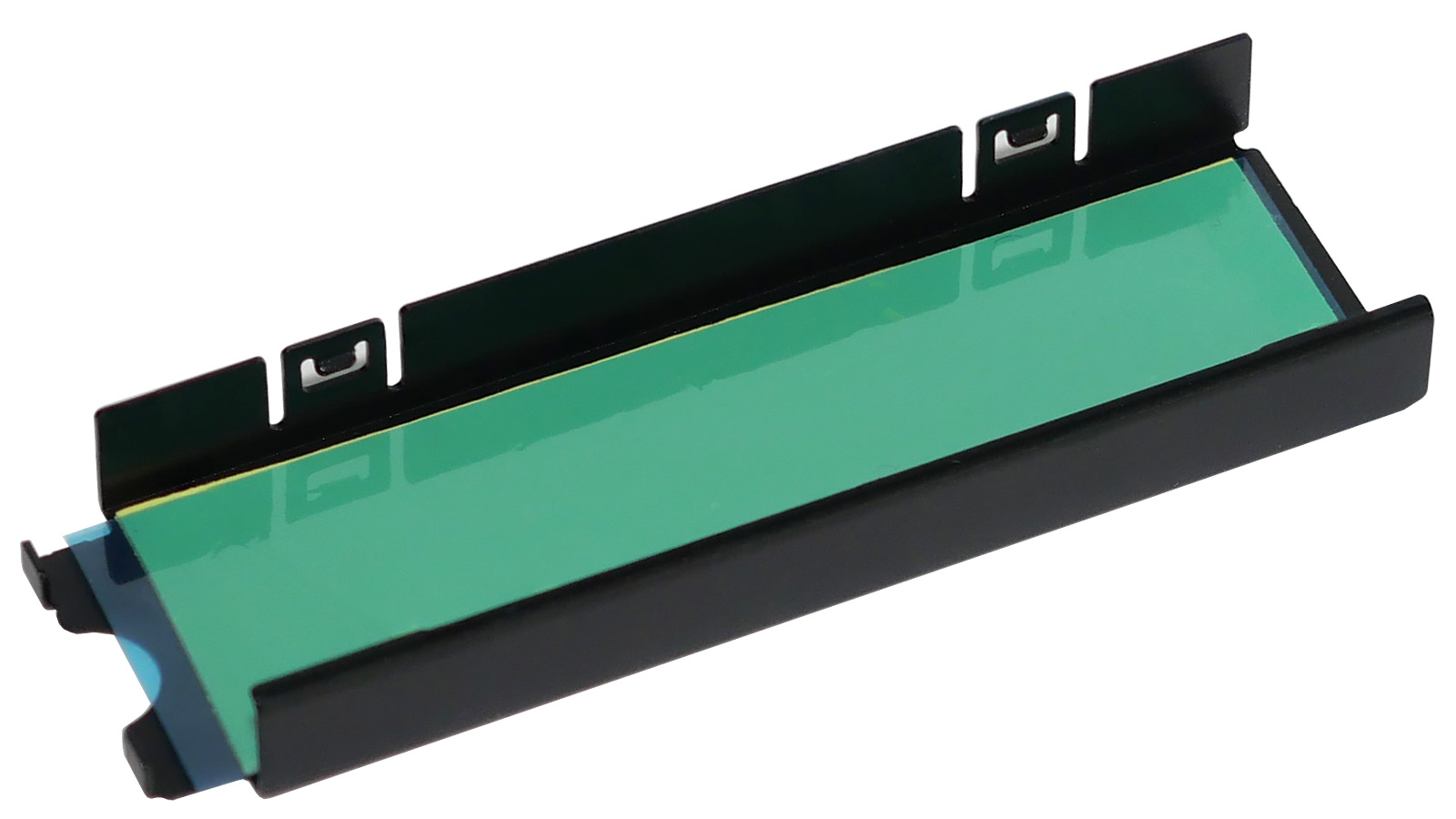

Так как установленная связка контроллера и памяти работает на больших скоростях с теоретическим пределом скорости последовательного чтения до 7,4 Гбайт/с и скорости последовательной записи до 6 Гбайт/с, то и нагрев микросхем достаточно высок. Чтобы сдержать горячий нрав накопителя в его комплектацию входит теплораспределительная задняя планка и алюминиевый радиатор с продольными воздушными каналами для фронтальной стороны. При установке на накопителе они скрепляются посредством специального паза и двух защёлок. Контакт с микросхемами выполнен через термопрокладки жёлтого цвета.

После установки радиатора он увеличивает размер накопителя на 0,6 мм в длину, 1,2 мм в ширину и 7,35 мм в толщину. Вес с 7,3 грамм возрастает до 36,6 грамм.

Софт

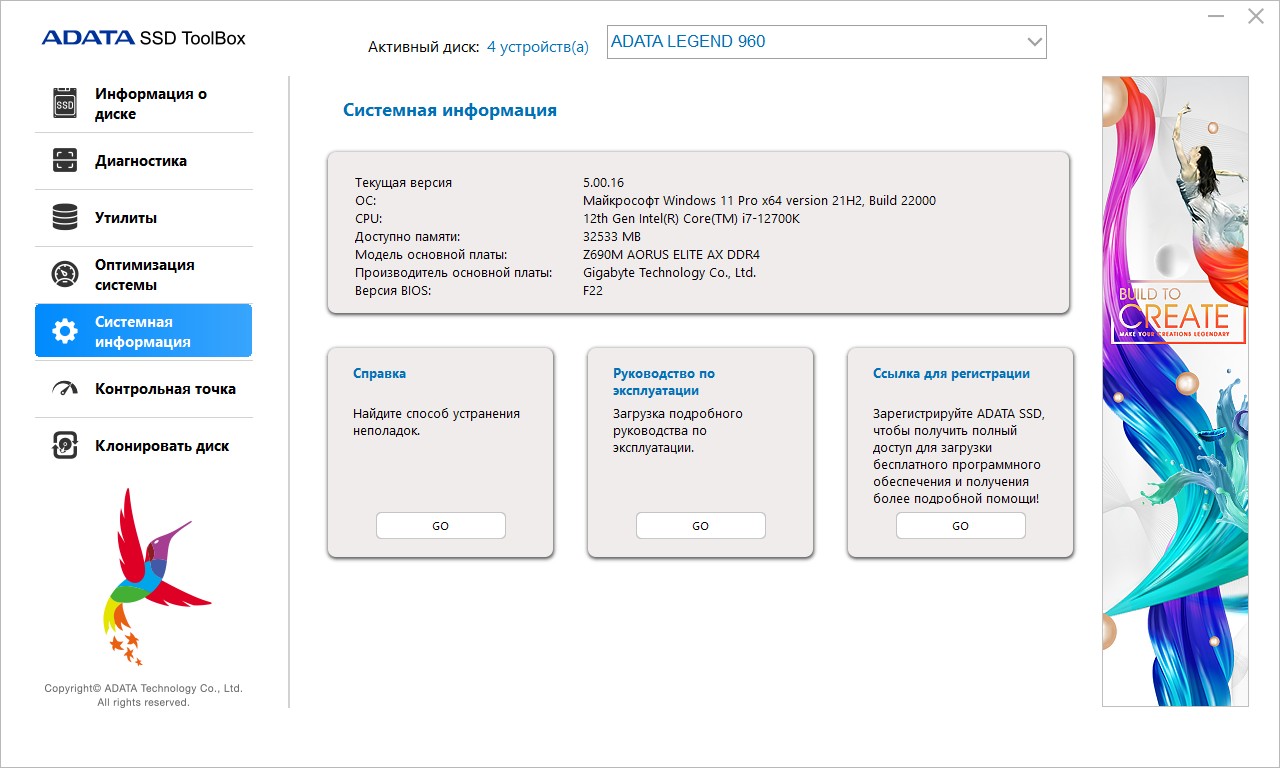

Для твердотельных накопителей под брендами ADATA и XPG на сайте производителя доступна бесплатная универсальная утилита ADATA SSD ToolBox. На декабрь 2022 года актуальная версия имела индекс 5.00.16. Она небольшая по объёму и проста в установке. Интерфейс корректно русифицирован.

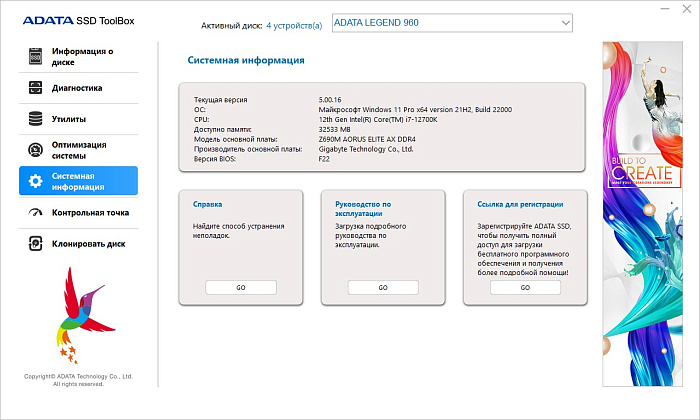

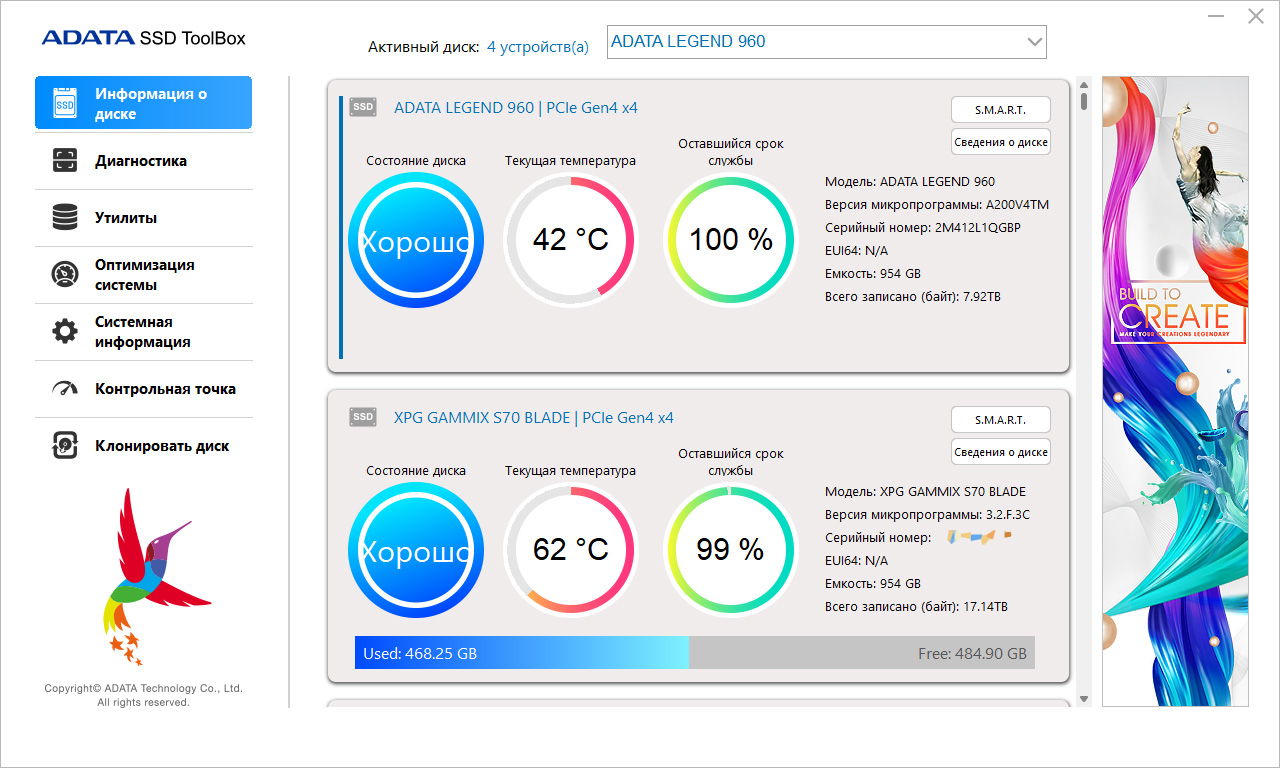

Программа позволяет просмотреть информацию об установленных накопителях, включая их текущее состояние, температуру, оставшийся ресурс, S.M.A.R.T. и другую служебную информацию.

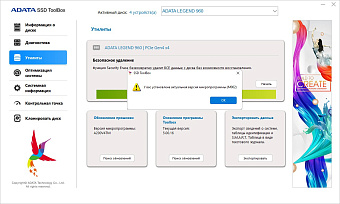

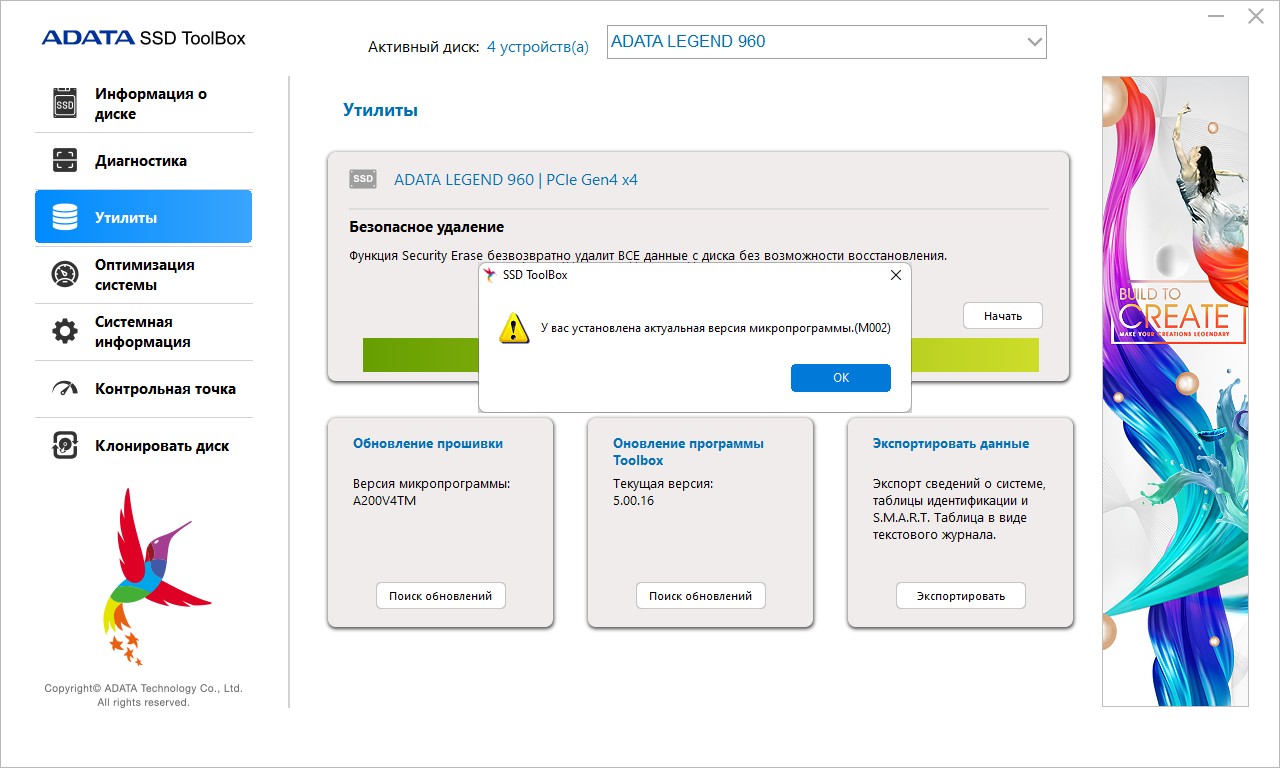

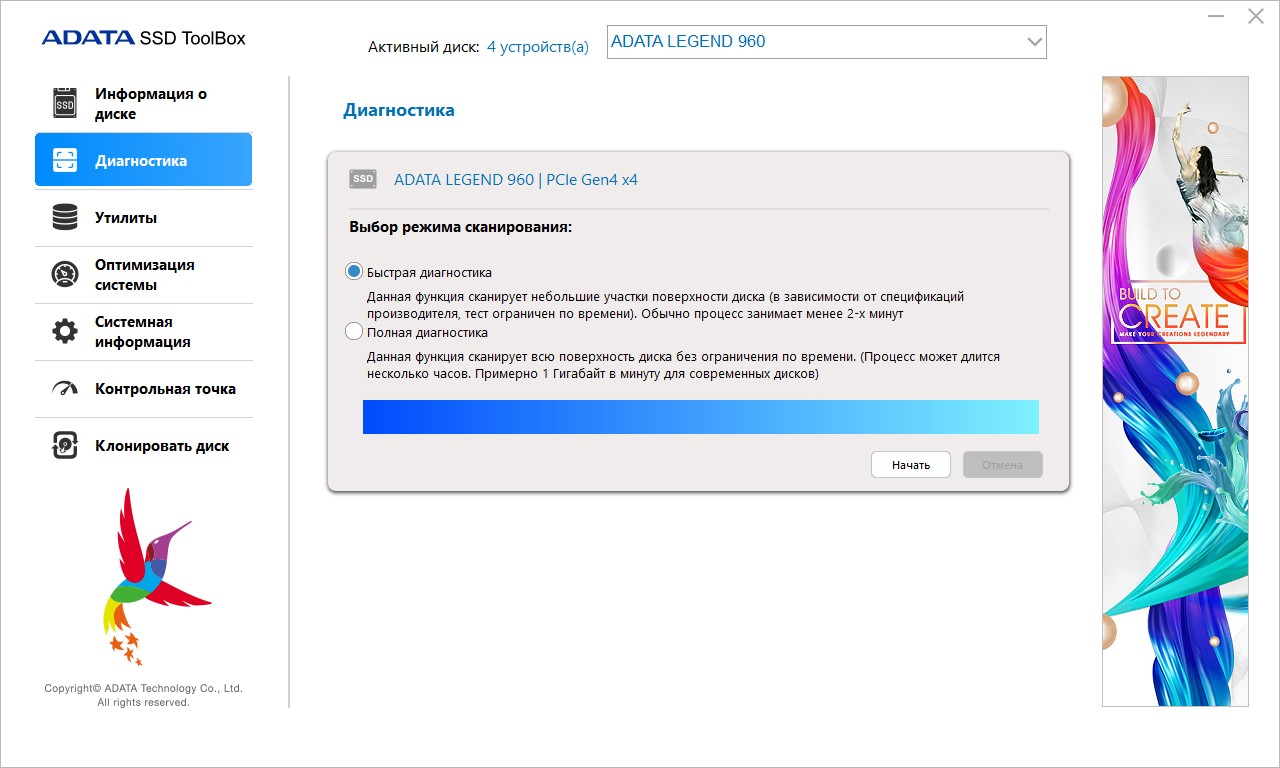

В набор функций входят также два режима диагностики (быстрая двухминутная и полная), а также утилиты по безвозвратному удалению данных (Secure Erase) и обновлению микропрограммы (прошивки) самого накопителя.

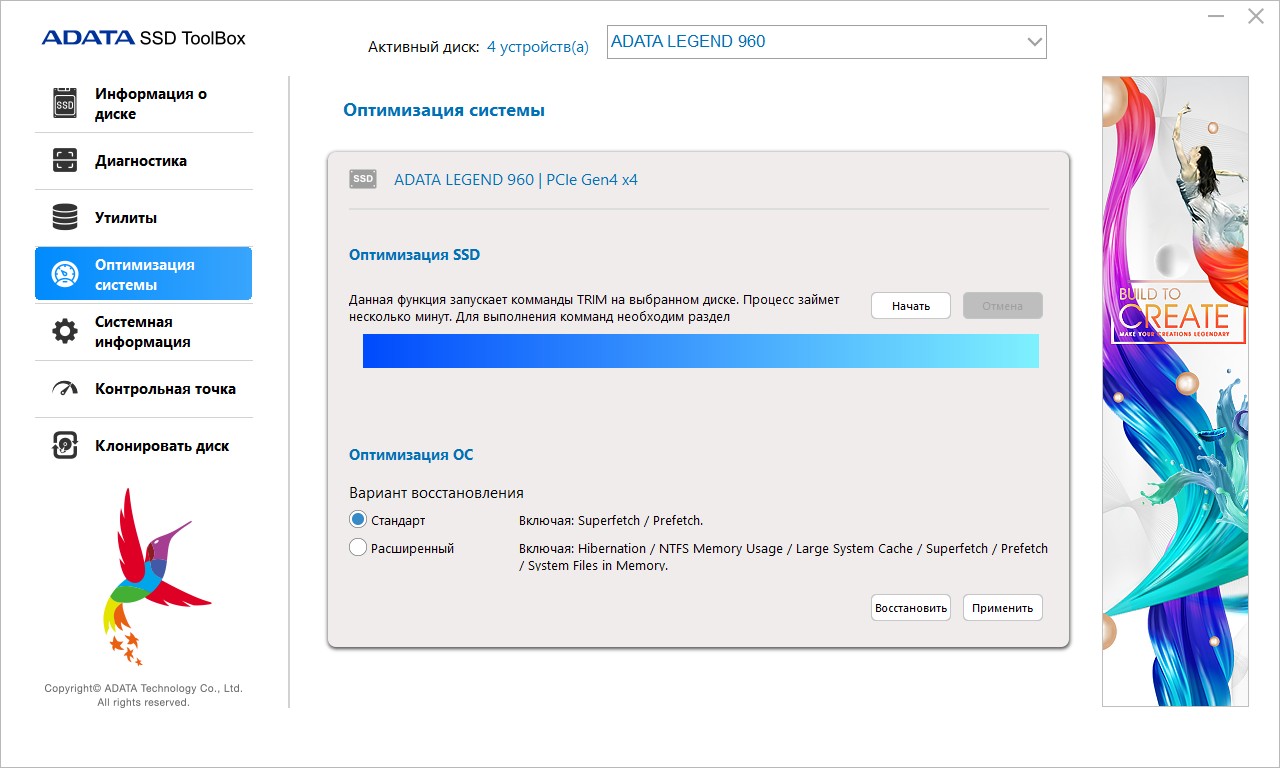

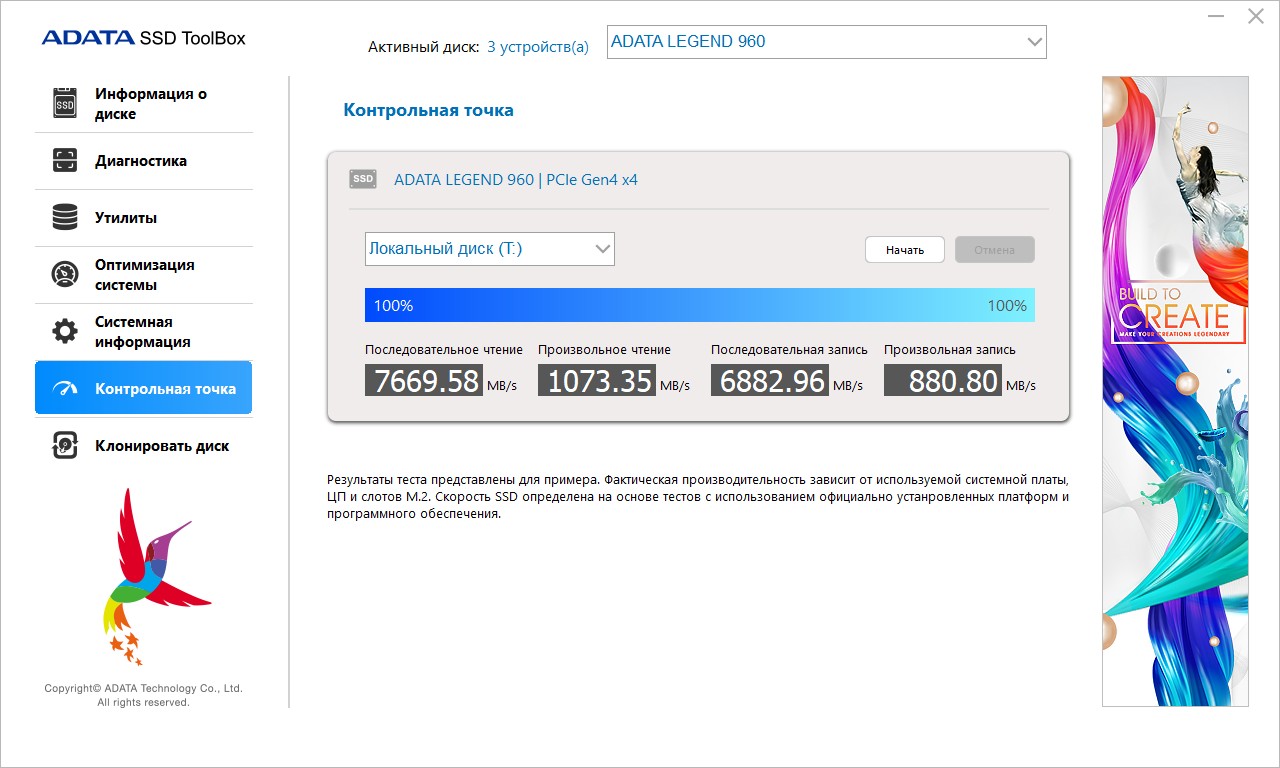

В разделе "Оптимизация системы" программы можно принудительно дать команду TRIM накопителю для восстановления оптимального быстродействия, а также настроить режим работы алгоритма prefetch операционной системы Microsoft Windows. Скорость работы накопителя после оптимизации можно оценить в разделе "Контрольная точка".

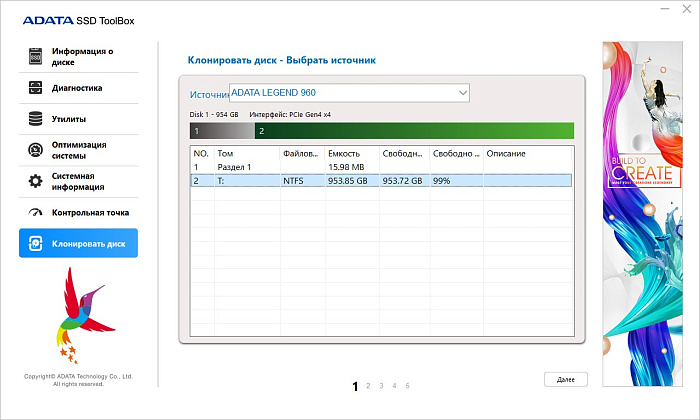

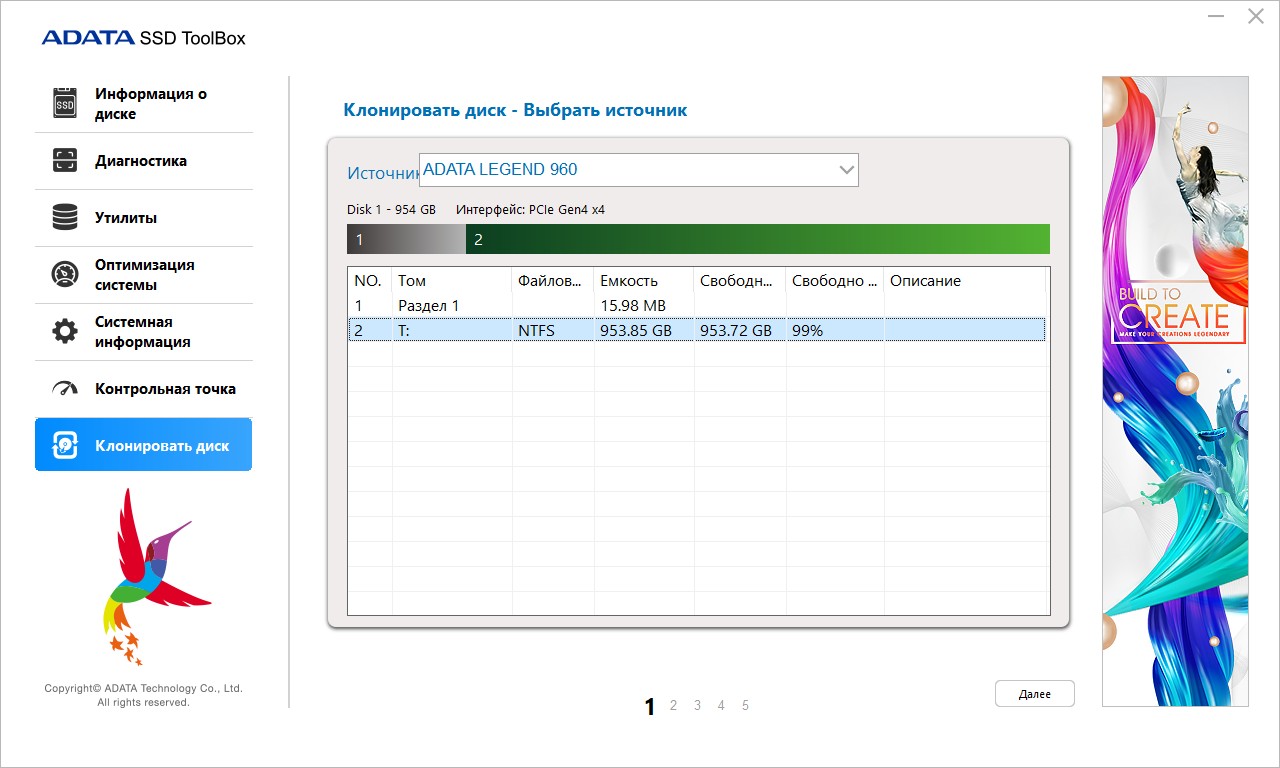

В возможности утилиты ADATA SSD ToolBox с недавних пор добавлено клонирование дисков, позволяющее в несколько кликов перенести разделы со старого накопителя на новый, избежав переустановки операционной системы. Источником данных в данном случае может выступать любой диск, а конечным назначением - только накопитель от ADATA.

По результатам беглого знакомства с программой ADATA SSD ToolBox остаётся положительное впечатление. В сравнении с предыдущими версиями, с которыми мы сталкивались ранее, стабильность работы выросла, а список полезных вспомогательных функций постепенно расширяется.

Тестирование

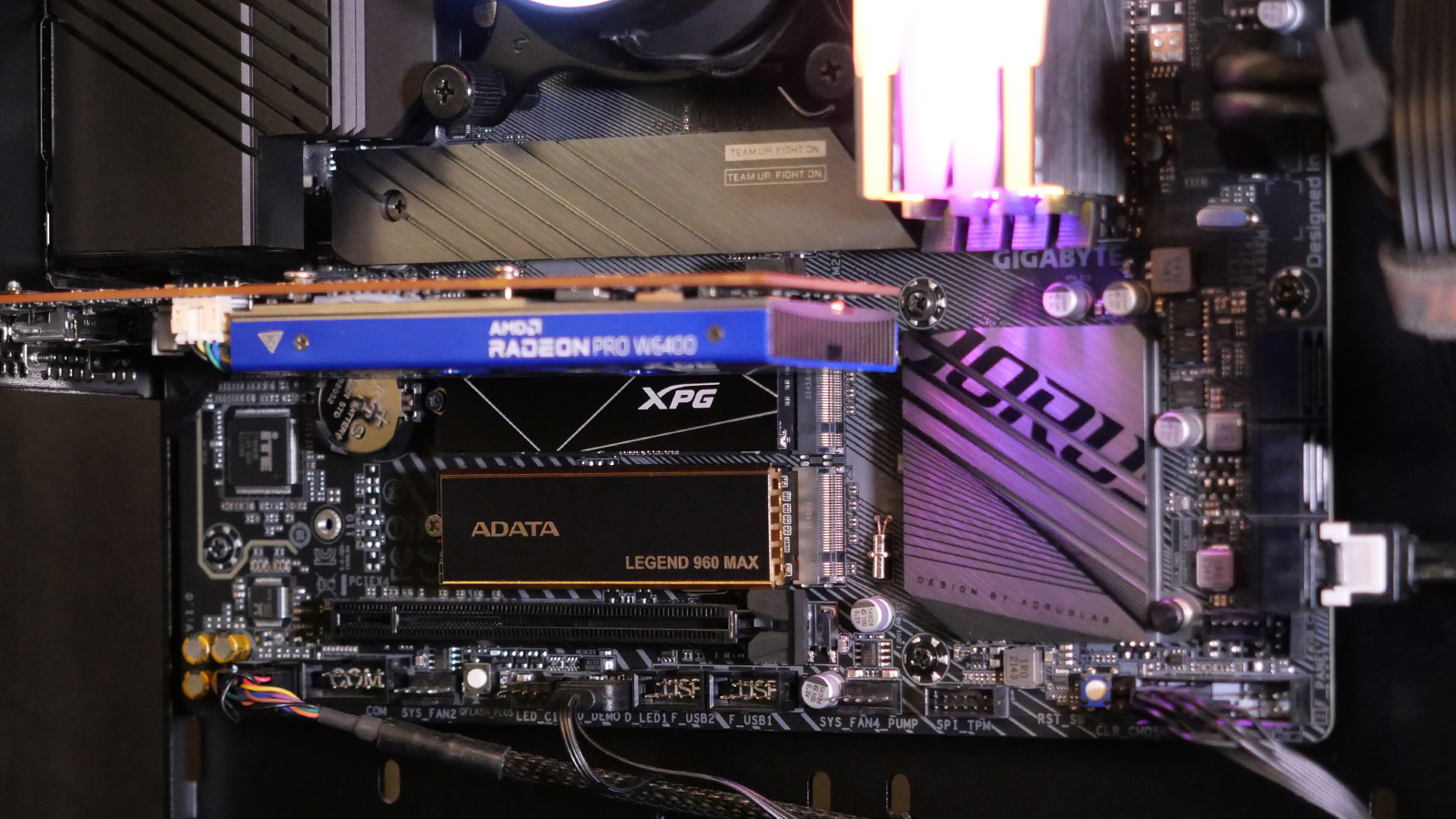

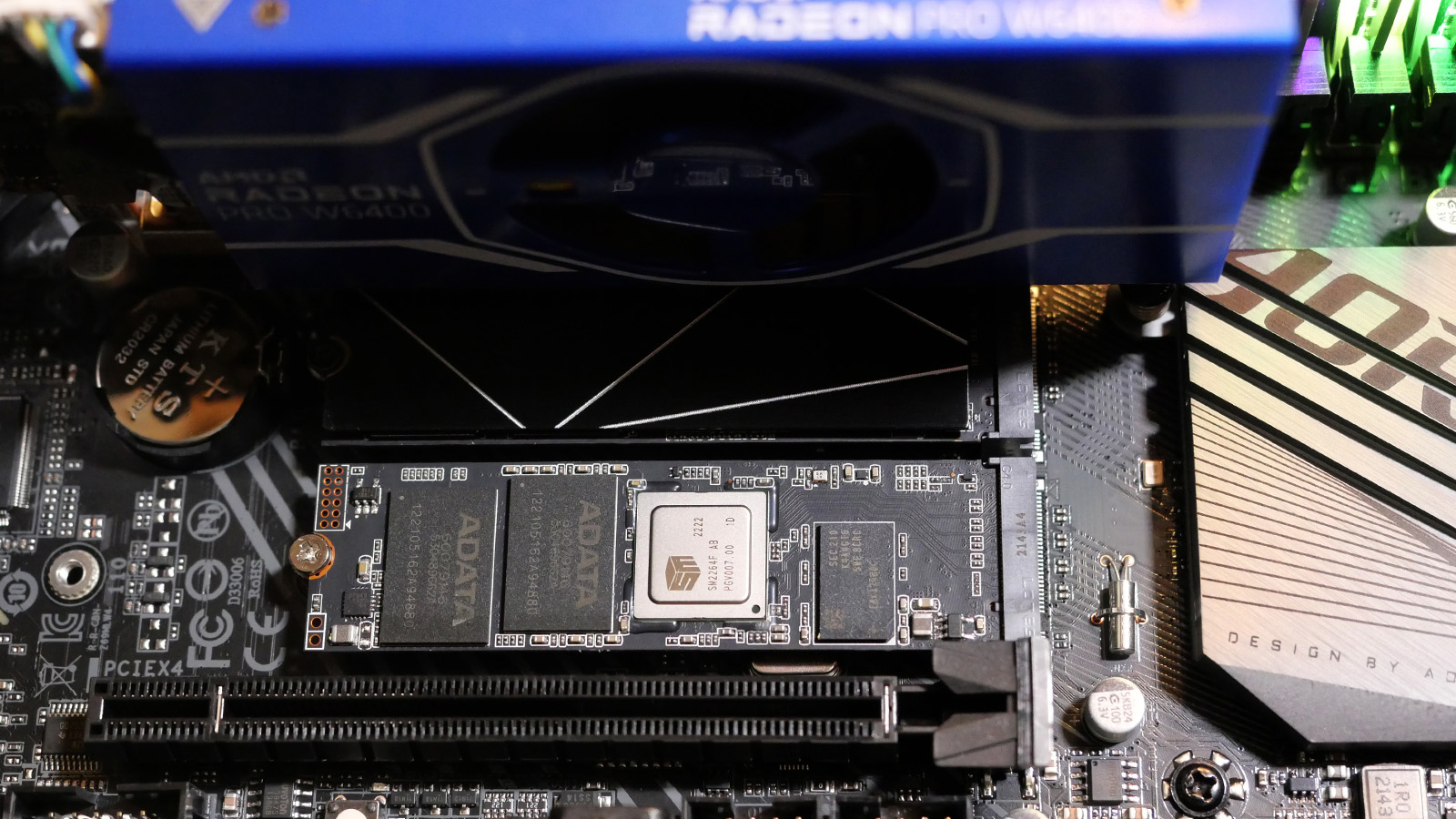

Быстродействие твердотельного накопителя ADATA Legend 960 MAX 1 ТБ проверялось на самосборном тестовом стенде под управлением Microsoft Windows 11 Pro x64 версии 21H2. В настройках операционной системы, обновленной на дату тестирования, отключался механизм автоматического обновления в фоне, выключалась индексация данных и параметры энергосбережения на тестируемом накопителе, а также отключалась защита от вирусов и угроз в реальном времени. Между отдельными тестами выдерживались паузы для корректной работы процедуры TRIM и алгоритмов оптимизации работы контроллера с флеш-памятью. Накопитель был включен в слот M2P_SB (нижний) материнской платы GIGABYTE Z690M AORUS ELITE AX DDR4. Тестирование проводилось в двух конфигурациях: без охлаждающего радиатора из комплекта SSD и с ним.

Конфигурация тестового стенда

Подготовка к работе

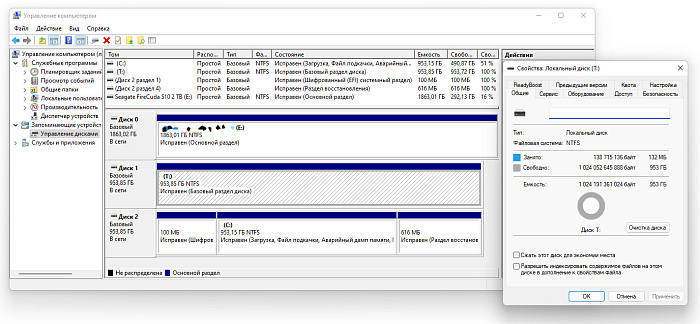

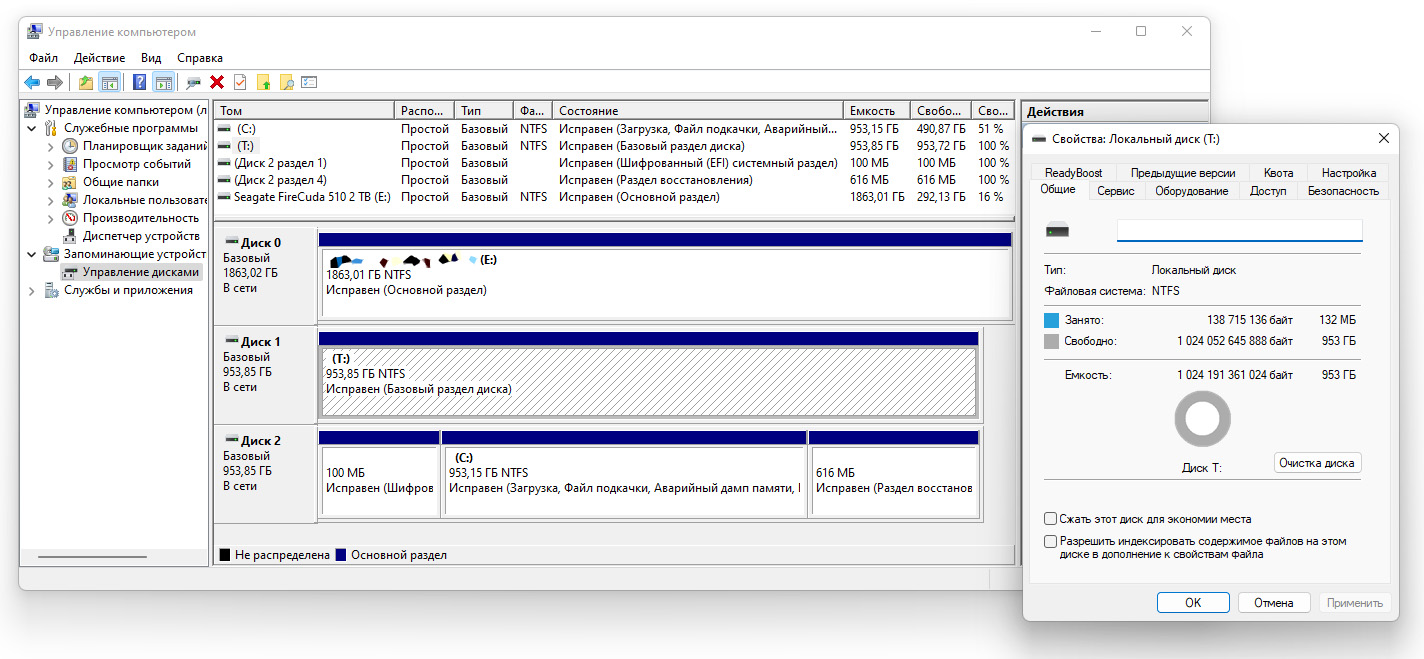

ADATA Legend 960 MAX 1 TB продаётся в обнулённом виде. Перед началом работы требуется выполнить базовую разметку в MBR или GPT, создать необходимое количество разделов и отформатировать их в одну из файловых систем, совместимых с используемой операционной системой. Для тестирования в Microsoft Windows 11 накопитель был размечен в GPT с одним разделом на весь доступный объём и файловой системой NTFS. Доступный при этом объём хранения данных составил ~953 ГБ.

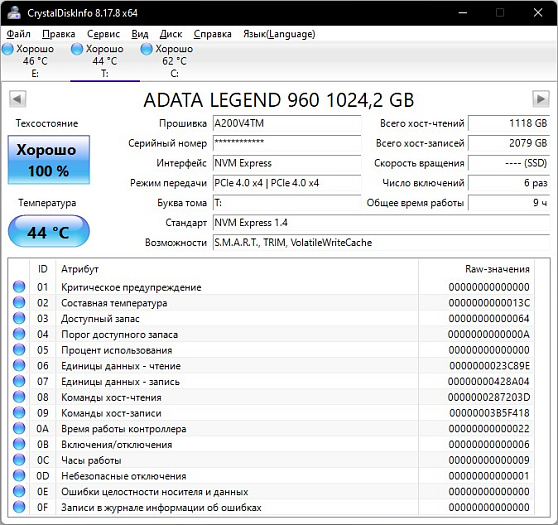

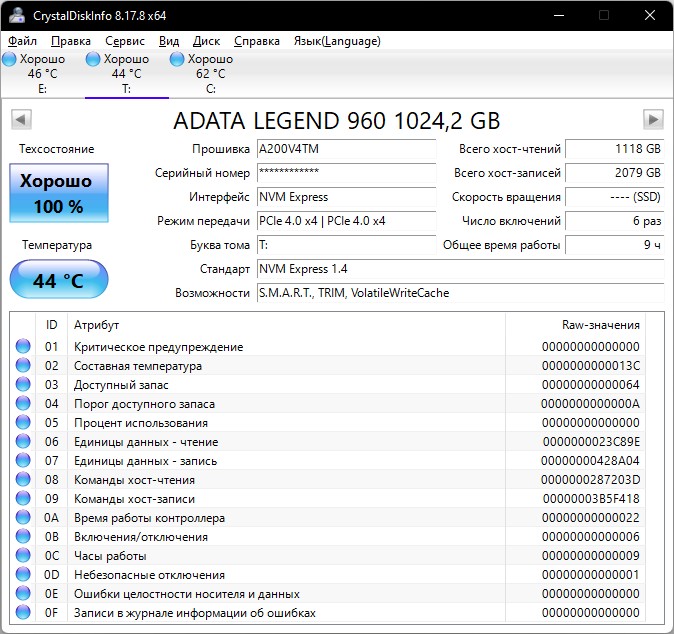

Протестированный экземпляр ADATA Legend 960 MAX объёмом 1 ТБ работал на заводской версии микропрограммы (прошивки) A200V4TM. Обновлений для неё на конец декабря 2022 года не было. С помощью программы CrystalDiskInfo версии 8.17.8 состояние накопителя на основании данных S.M.A.R.T. отображалось корректно. В том числе выводились показания встроенного температурного датчика (в спокойном состоянии ~44°C без радиатора). Режим передачи соответствовал максимально поддерживаемому накопителем — четыре линии шины PCIe 4.0.

Нагрев

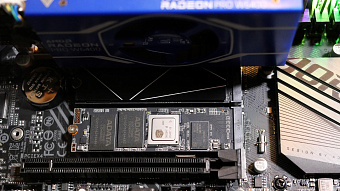

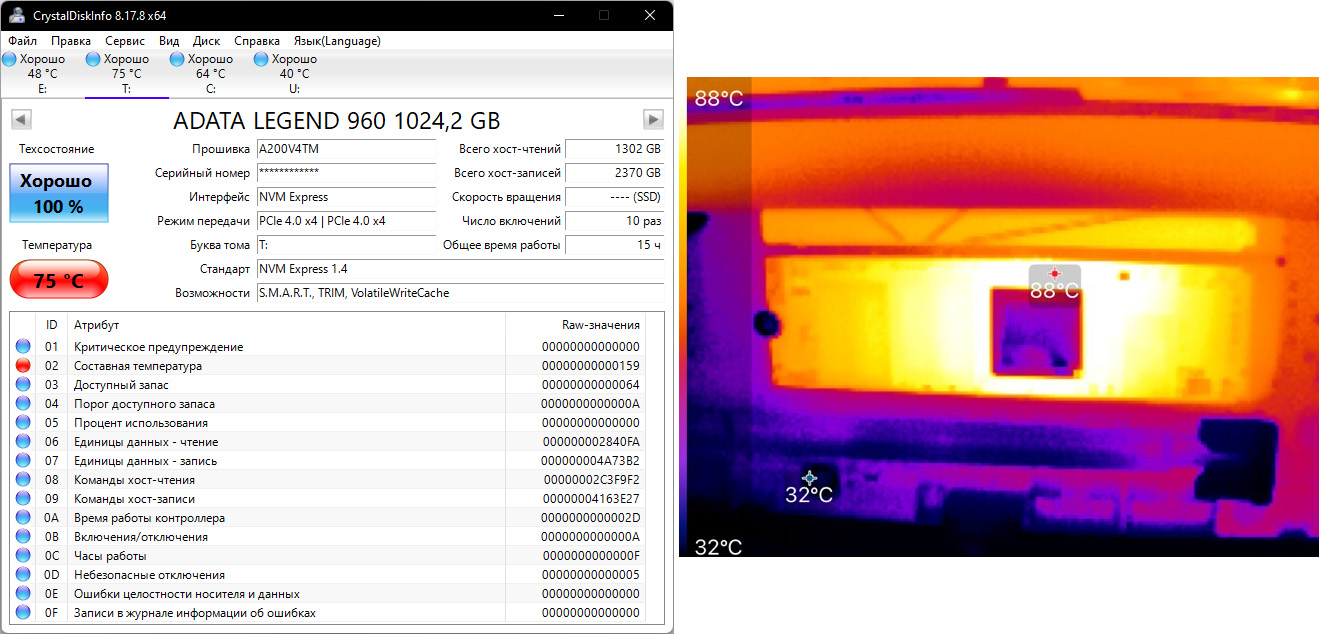

У накопителя достаточно горячий нрав. При установке без радиатора в ходе нескольких прогонов теста ATTO Disk Benchmark температура в пике достигала 75°C по данным температурного датчика, а вокруг контроллера тепловизор Seek Thermal Compact фиксировал 88°C. Температура крышки контроллера на снимке выглядит прохладнее из-за отражающих свойств поверхности. При нагреве до таких значений естественно начинается троттлинг и происходит временное падение скорости операций записи. Поэтому все дальнейшие тесты проведены с установленным радиатором.

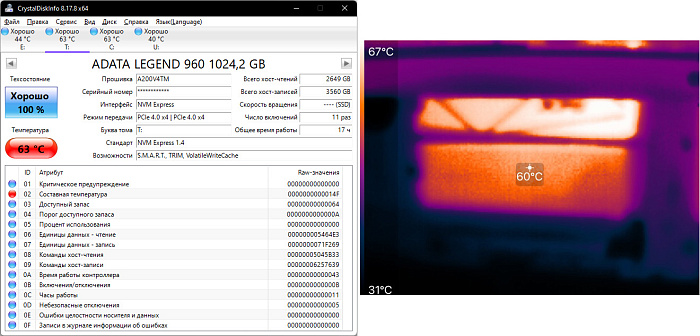

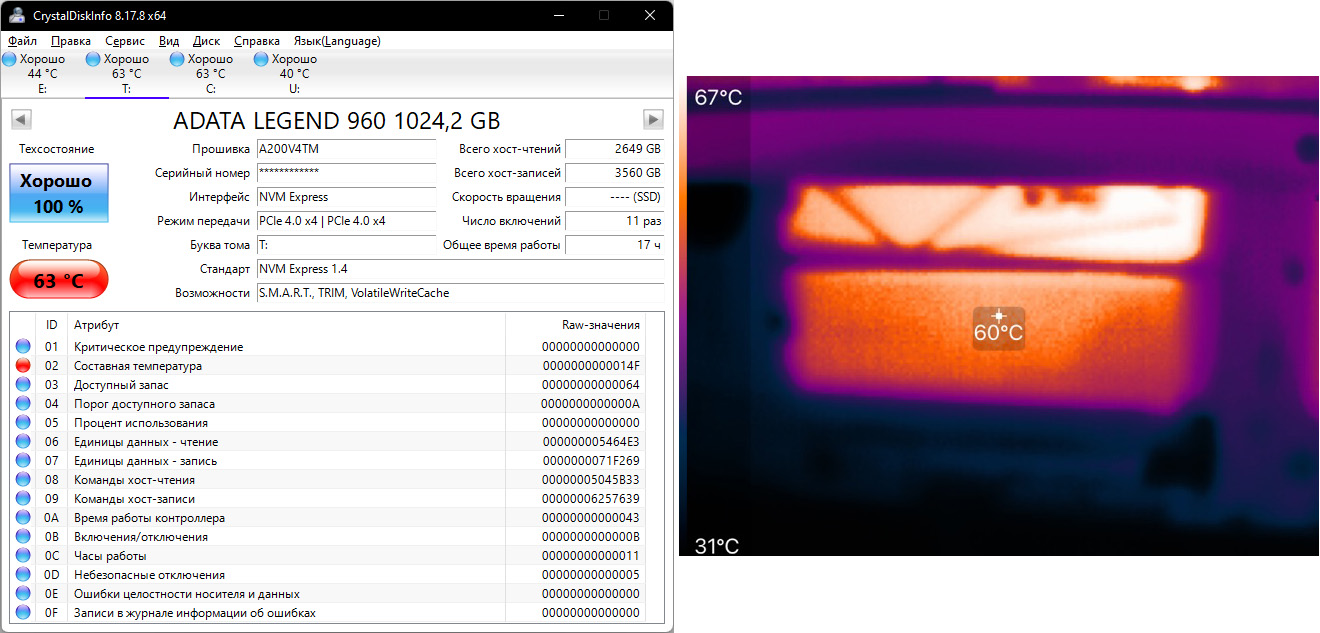

С комплектным радиатором ситуация намного лучше. Максимальные показания температурного датчика накопителя не превышают отметку в 63°C, а по снимку с тепловизора Seek Thermal Compact поверхность радиатора разогревается приблизительно до 60°C. При таких условиях падение производительности уже не наблюдается.

CrystalDiskMark

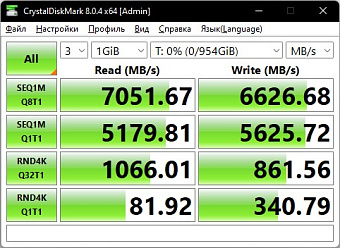

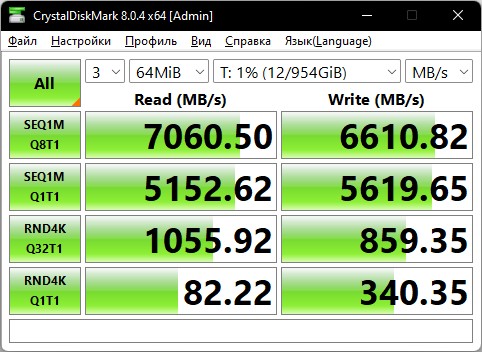

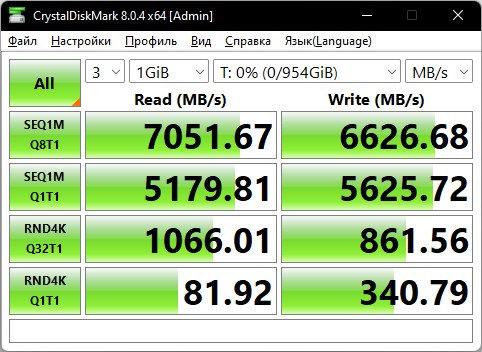

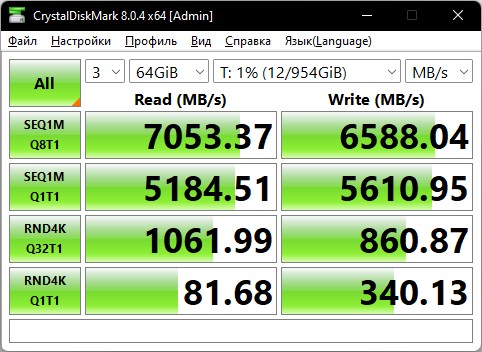

При тестировании в CrystalDiskMark версии 8.0.4 пустого накопителя производительность находится на очень высоком уровне во всем диапазоне тестовых данных от 64 МиБ до 64 ГиБ. Скорость последовательного чтения достигает 7000 МБ/с, а последовательная запись — до 6600 МБ/с. Последнее значение даже выше заявленного в спецификации на модель объёмом 1 ТБ. Большей частью за счёт кэша.

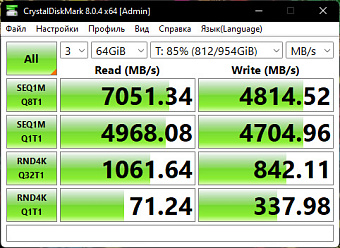

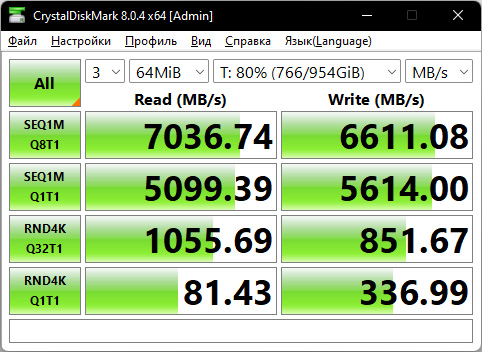

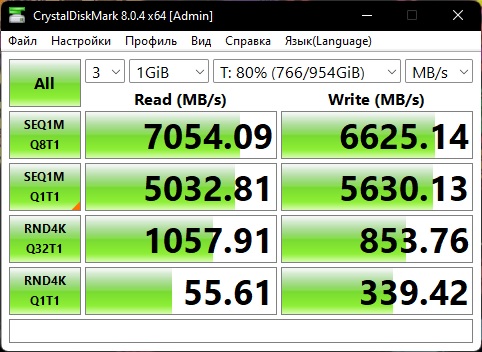

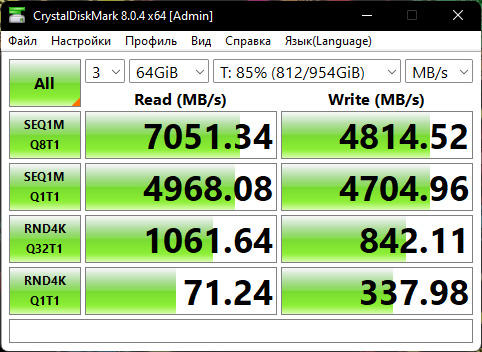

Заполнение накопителя данными на 80% привело к заметному падению скорости последовательной записи при наборах данных более 16 ГиБ.

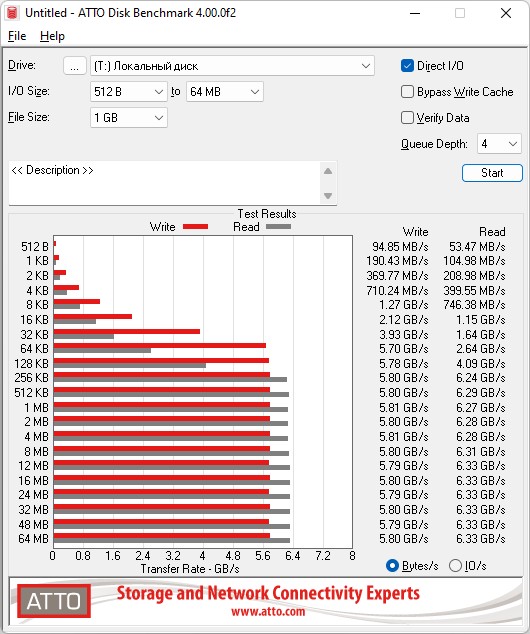

ATTO Disk Benchmark

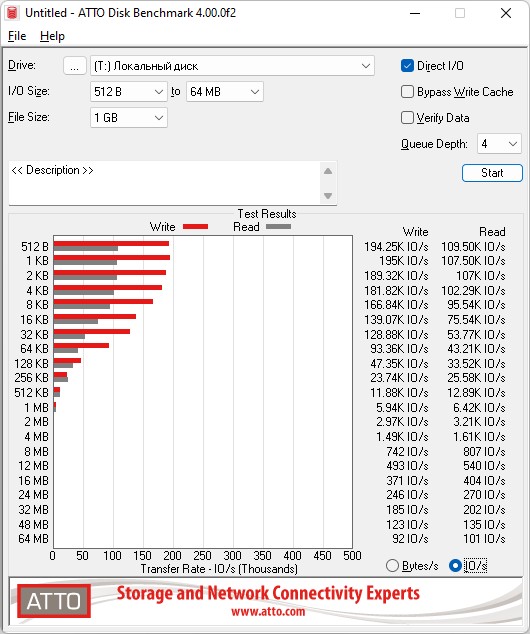

При тестовом наборе данных 1 ГБ скорость операций чтения и записи в программе ATTO Disk Benchmark версии 4.00.0f2 также на высоте. Чтение — до 6,33 ГБ/с, запись — до 5,81 ГБ/с. Причем накопитель прекрасно справляется с мелкоблочными операциями уже при блоках данных от 64 КБ и выше.

AS SSD Benchmark

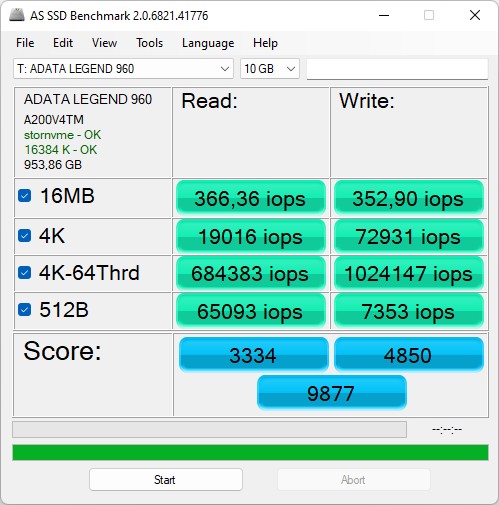

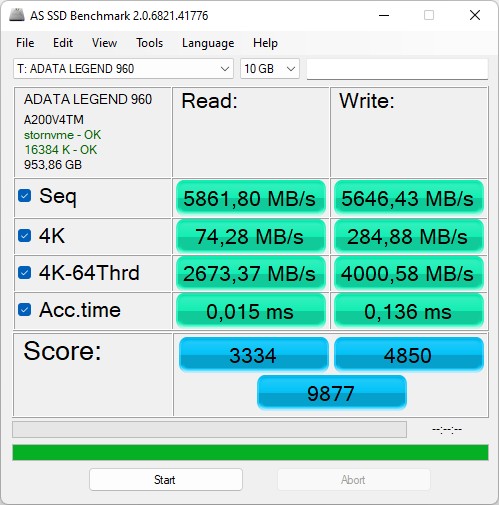

Пиковая скорость линейной записи в AS SSD Benchmark 2.0.6821.41776 даже при наборе данных в 10 ГБ практически достигает заявленного в спецификации максимума. Максимальная скорость линейного чтения не дотягивает до заявленных 7400 МБ/с и в этом бенчмарке подходит к отметке ~5860 МБ/с, что тоже является очень высоким результатом.

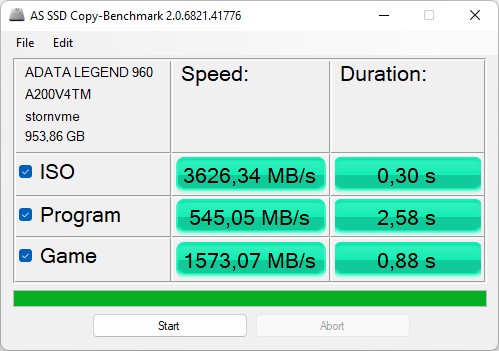

Производительность в типовых профилях файловых операций: работа с ISO-образами ~3626 МБ/с, скорость в программах ~545 МБ/с, игровое применение ~1573 МБ/с.

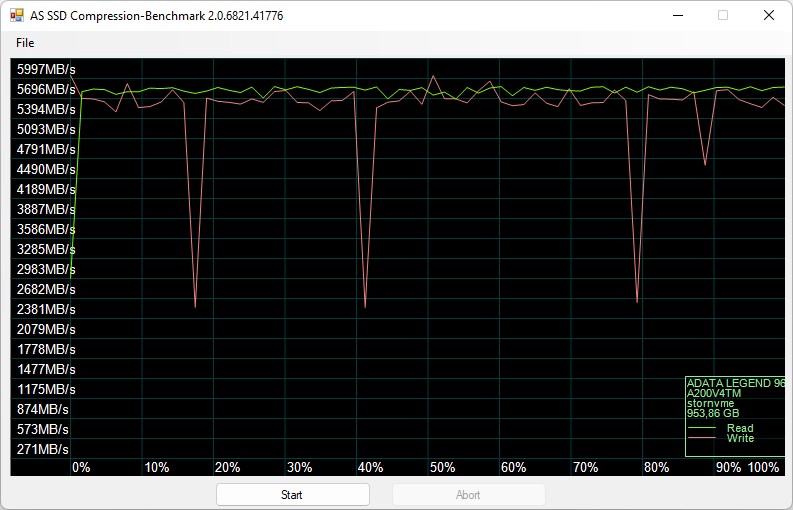

Скорость работы со сжимаемыми данными как при операциях чтения, так и записи ~5500-5650 МБ/с.

TxBENCH

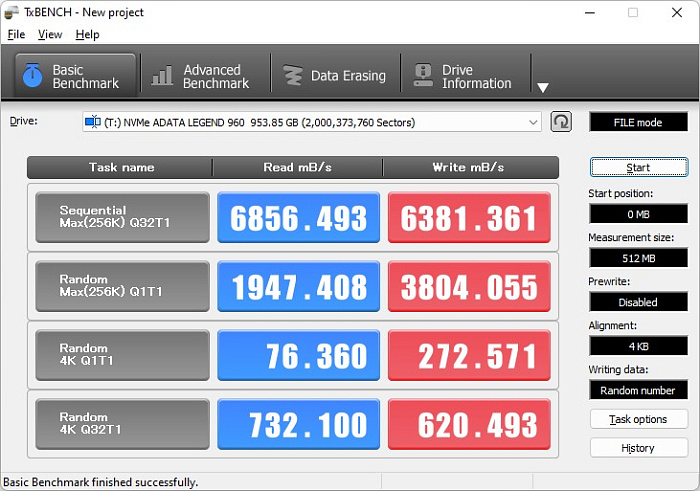

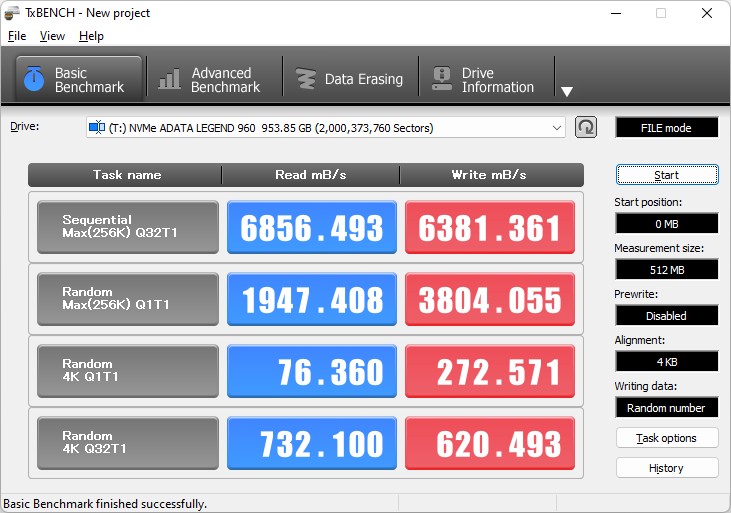

Результат тестирования в TxBENCH версии 0.96 beta: последовательное чтение — до 6850 МБ/с, последовательная запись — до 6380 МБ/с. Отличная скорость для накопителя, работающего по шине PCIe 4.0 x4, недоступная предыдущим поколениям устройств с шиной PCIe 3.0 x4.

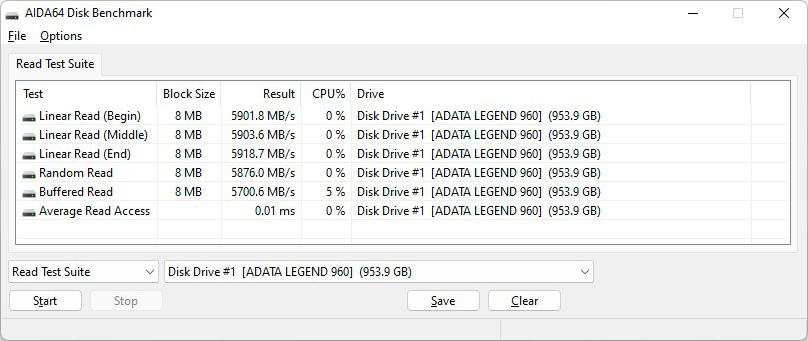

AIDA64 Disk Benchmark

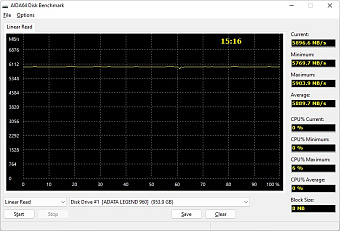

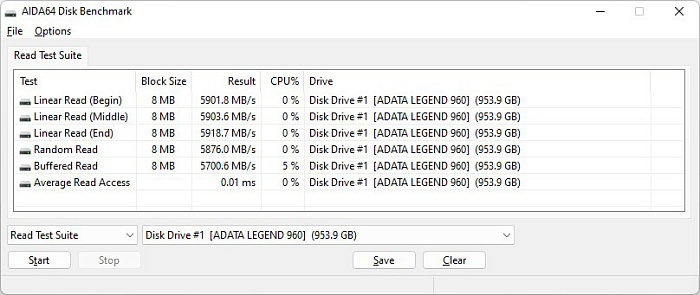

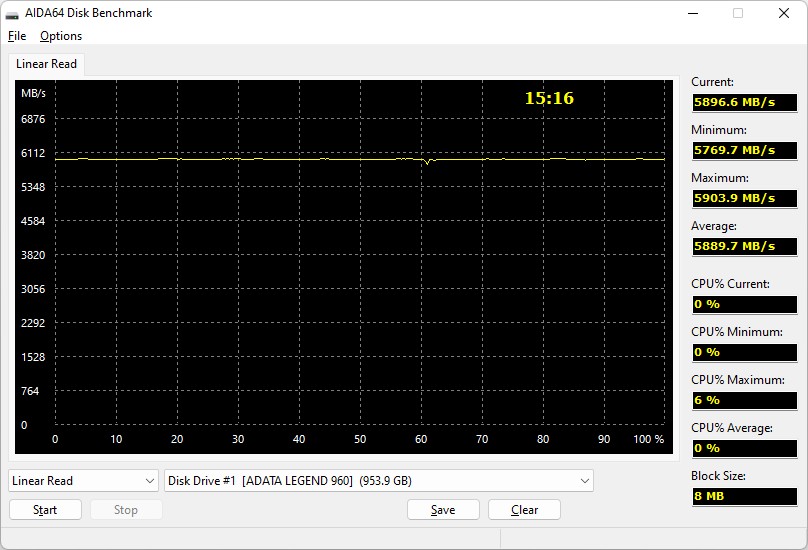

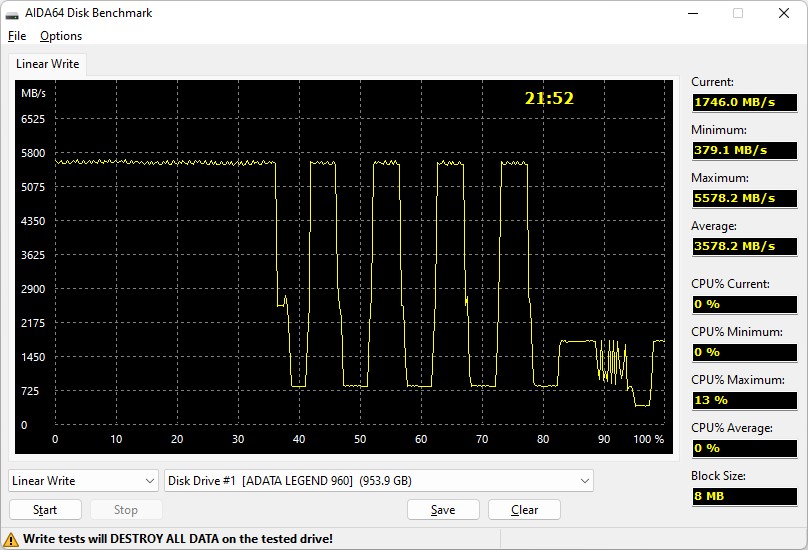

Благодаря применению высокопроизводительного контроллера в паре с буферным микросхемам производительность накопителя даже за пределами SLC-кэша крайне высока. Скорость последовательного чтения неизменна на всём доступном объёме, а скорость последовательной записи снижается только после непрерывной записи приблизительно трети от объёма SSD. При этом средняя скорость записи в ходе всего теста получается порядка 3578 МБ/с, что является очень высоким результатом.

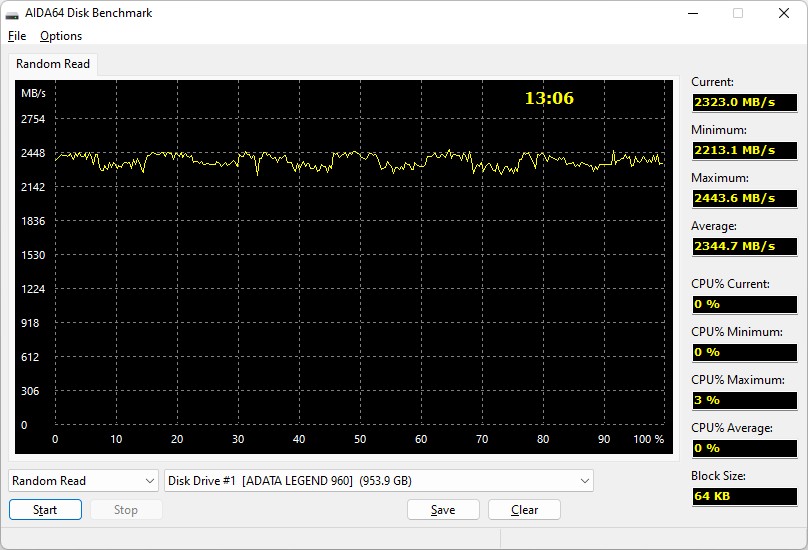

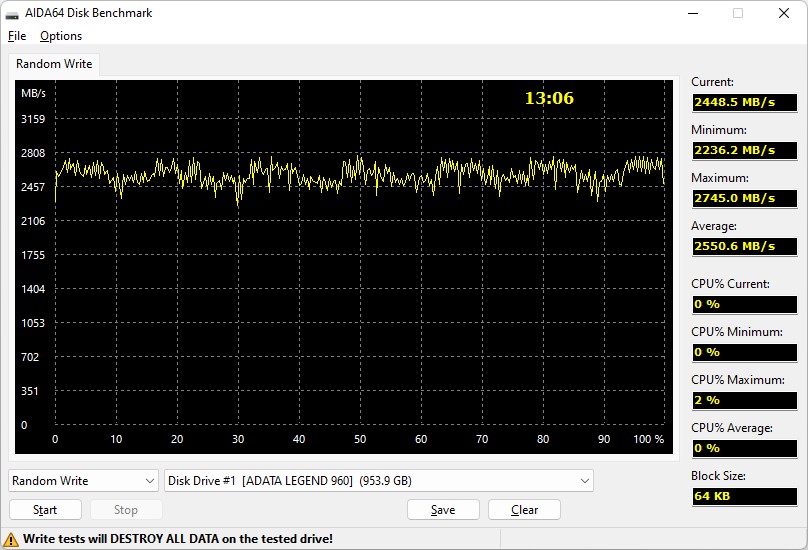

Средняя скорость случайного чтения ~2340 МБ/с, а случайной записи ~2550 МБ/с.

Среднее время доступа к данным — 0,01 мс.

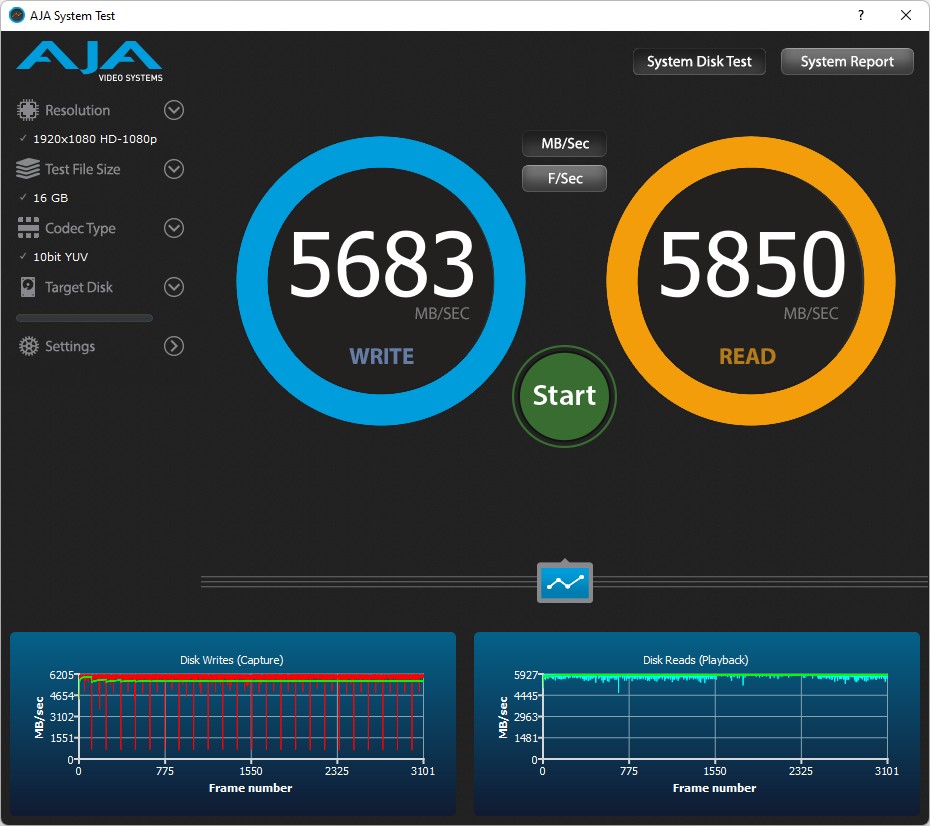

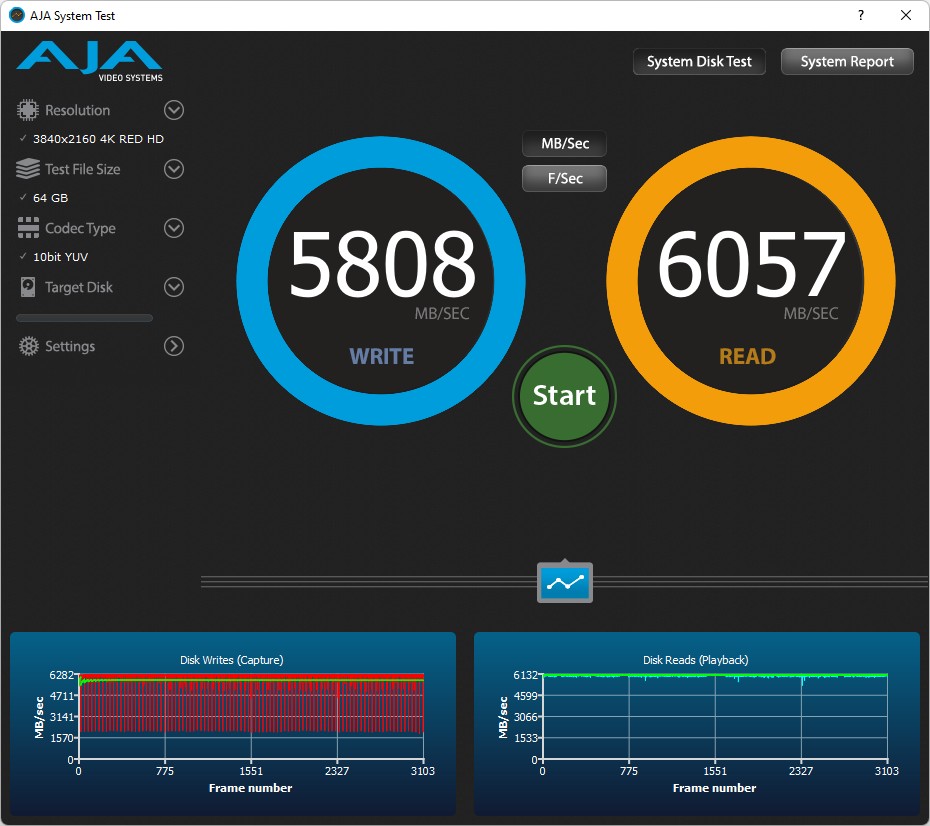

AJA Disk Benchmark

Учитывая минимальный объём накопителей ADATA Legend 960 MAX от 1 ТБ и наличие моделей на 2 ТБ и 4 ТБ, вся линейка представляет интерес для применения в рабочих станциях по работе с графикой и видео высокой чёткости. Производительности с большим запасом хватит для работы с контентом в разрешении не только 4К, но и выше.

3DMark

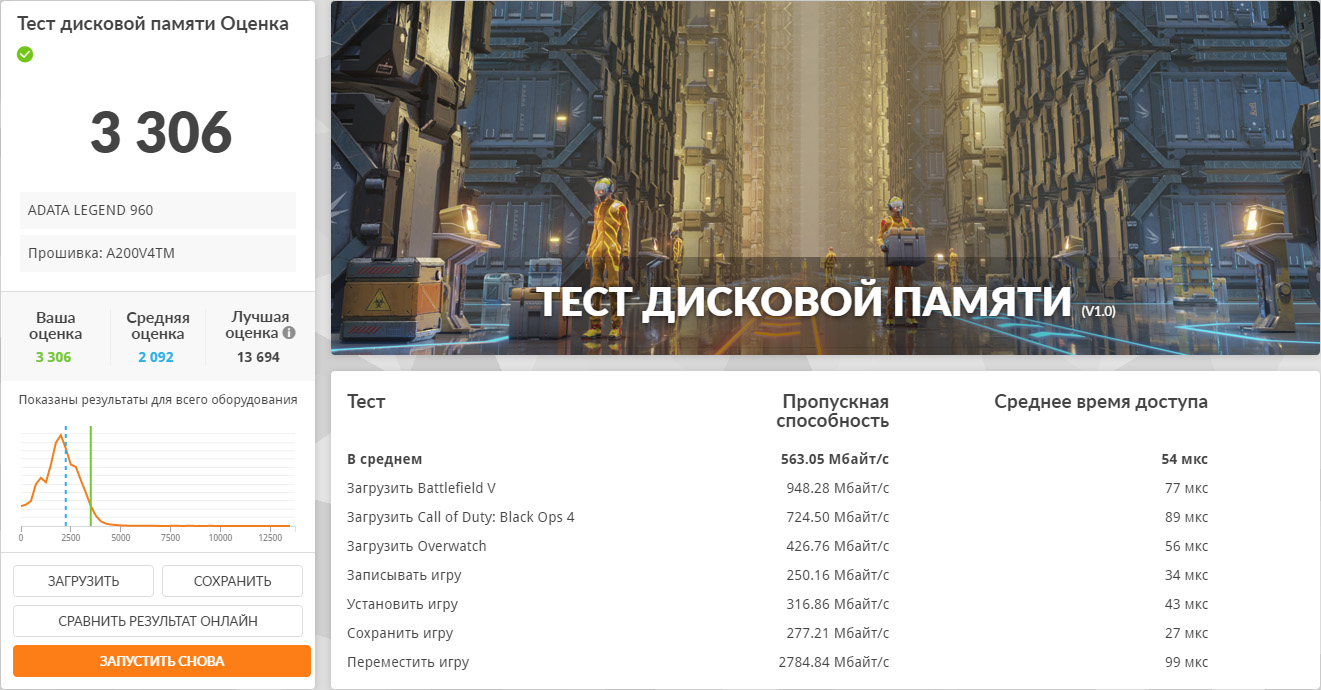

В тесте дисковой памяти тестового пакета 3DMark скорость накопителя заметно выше средней по статистике данного бенчмарка. ADATA Legend 960 MAX прекрасно подойдёт для самых производительных игровых ПК и игровых приставок последних поколений и уж точно не станет "узким местом" для самых объёмных игр AАА-класса, обеспечивая быстрое сохранение промежуточных результатов и загрузку промежуточных игровых данных на лету без лагов. Оценочный результат в Storage Benchmark — 3306 баллов.

Заключение

Твердотельный накопитель ADATA Legend 960 MAX построен на высокопроизводительной аппаратной платформе и имеет очень привлекательные технические характеристики. Заявленная производительность и пиковые скорости чтения и записи подтверждаются тестами и превосходят актуальные требования современных геймерских ПК и игровых приставок. В недостатки можно отнести лишь "горячий нрав" накопителя, нивелируемый комплектованием неплохим радиатором, который легко устанавливается при необходимости и исключает перегрев во время работы.

Преимущества ADATA Legend 960 MAX 1 ТБ:

• Высокие скорости чтения и записи данных;
• Востребованный объём хранимых данных;
• Легко устанавливаемый радиатор в комплекте;
• Совместимость с Sony PlayStation 5;
• Гарантия 5 лет.

Недостатки:

• Без использования радиатора — сильный нагрев и троттлинг.
