Обзор корпуса Cougar MX430 AIR RGB

Корпус относительно небольшого размера с перфорированной фронтальной панелью, тремя предустановленными 120-мм вентиляторами и ARGB-подсветкой фронтальной панели.
Обзор корпуса Cougar MX430 AIR RGB

Компания Cougar успешно экспериментирует с дизайном компьютерных корпусов. В ассортименте данного производителя есть как запоминающиеся бюджетные модели, так и бомбезные корпуса полуоткрытого типа, ставшие иконами компьютерного стиля. Рассматриваемая в обзоре новинка Cougar MX430 AIR RGB условно относится к среднему сегменту, нацеленному на аккуратные сборки с неплохой продуваемостью фронтальной панели и совместимостью с достаточно горячими комплектующими. В облике данной модели применены: нетипичное решение с небольшим наклоном лицевой панели вперед, три предустановленных вентилятора, контроллер подсветки и украшение фронтальной части вертикальными RGB-полосами по бокам.

Спецификация

Корпус выпускается в двух цветовых вариациях: белой (p/n: 3851C60.0002) и чёрной (p/n: 3851C60.0001). В обзоре рассматривается тёмный вариант.

Модель Cougar MX430 AIR RGB
Код модели CGR-51C6B-MESH-RGB
Форм-фактор Mid-Tower (средняя башня)
Форм-фактор совместимых плат Mini-ITX / MicroATX / ATX
Размеры 217 x 467 x 371 мм
Максимальная длина видеокарты 320 мм
Поддержка блоков питания ATX PS2 длиной до 160 мм
Максимальная высота кулера процессора 175 мм
Боковые стенки Закаленное стекло и металл
Число отсеков 3,5" 2 шт.
Число отсеков 2,5" 3+1 шт.
Слотов расширения 7 шт.
Предустановленные вентиляторы 120 мм x 3 шт. с подсветкой
Интерфейсы верхней панели USB 3.0 x 2 шт.;
USB 2.0 x 1 шт.;
Комбинированное аудиогнездо;
Кнопка перезагрузки;
Кнопка переключения режимов подсветки.
Вес 4,9 кг (5,9 кг с упаковкой)

Упаковка

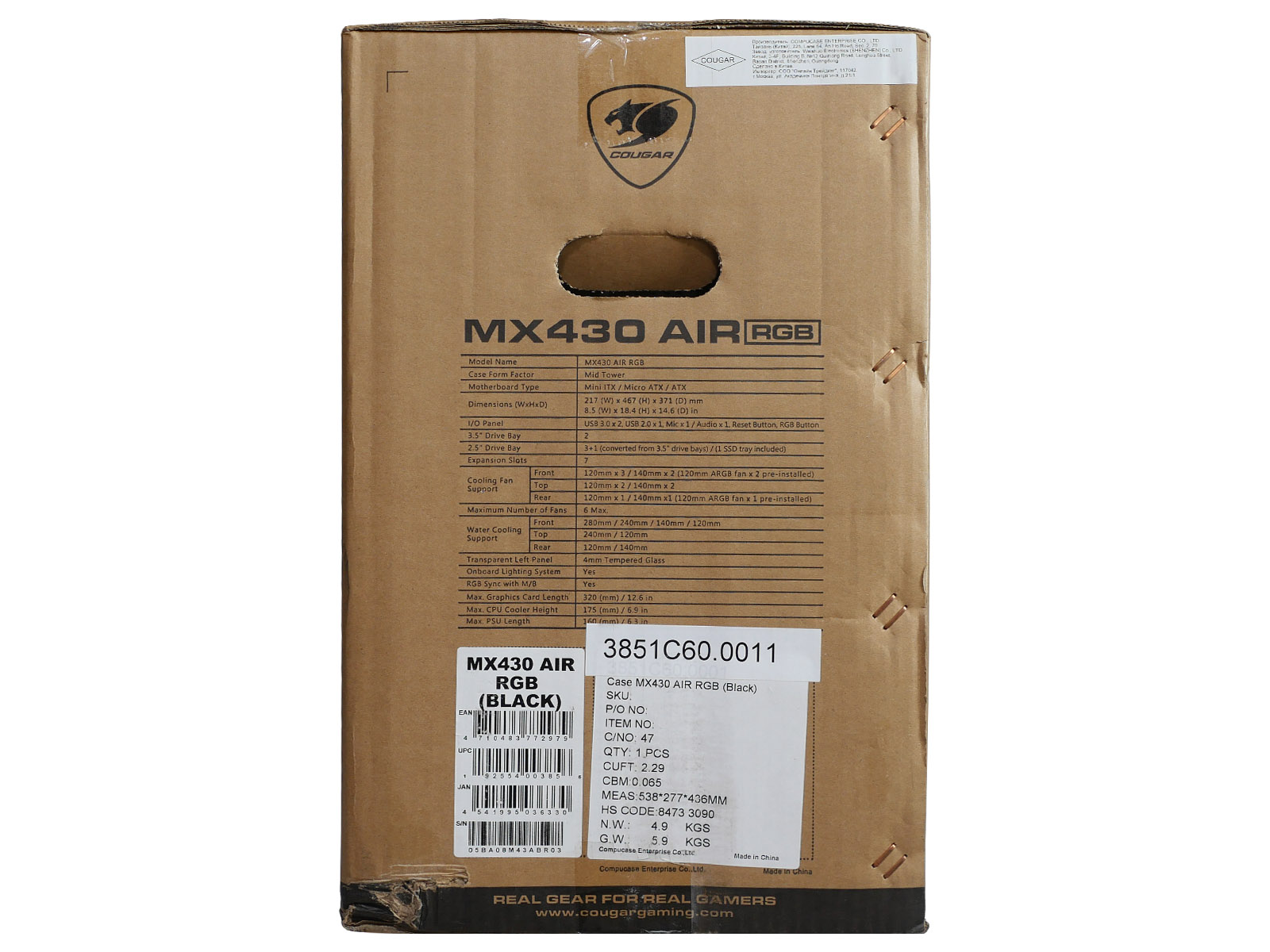

Корпус Cougar MX430 AIR RGB продаётся в типовой коробке размерами приблизительно 54 x 44,2 x 28,2 см с нанесенным на боковых гранях схематичным изображением облика, спецификацией на английском языке и кратким описанием на разных языках, включая русский. Вес — 6 кг.

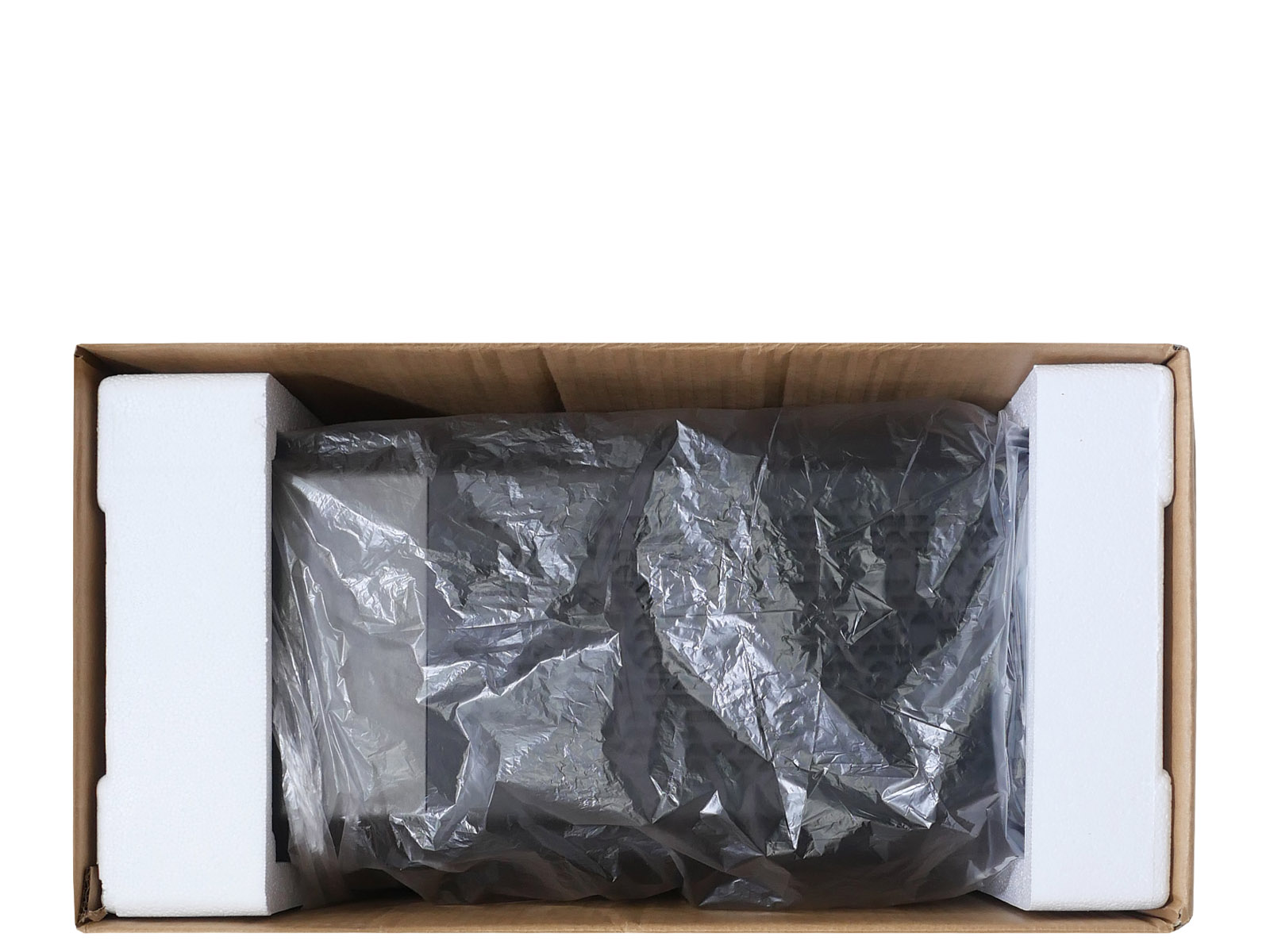

Применен достаточно плотный многослойный картон с вырезами по бокам, которые играют роль ручек для переноски. Внутри корпус защищён от повреждений пенопластовыми демпферами. В целом это привычный для компьютерных корпусов вариант упаковки, нормально обеспечивающий сохранность товарного вида во время транспортировки к покупателю.


Комплектация

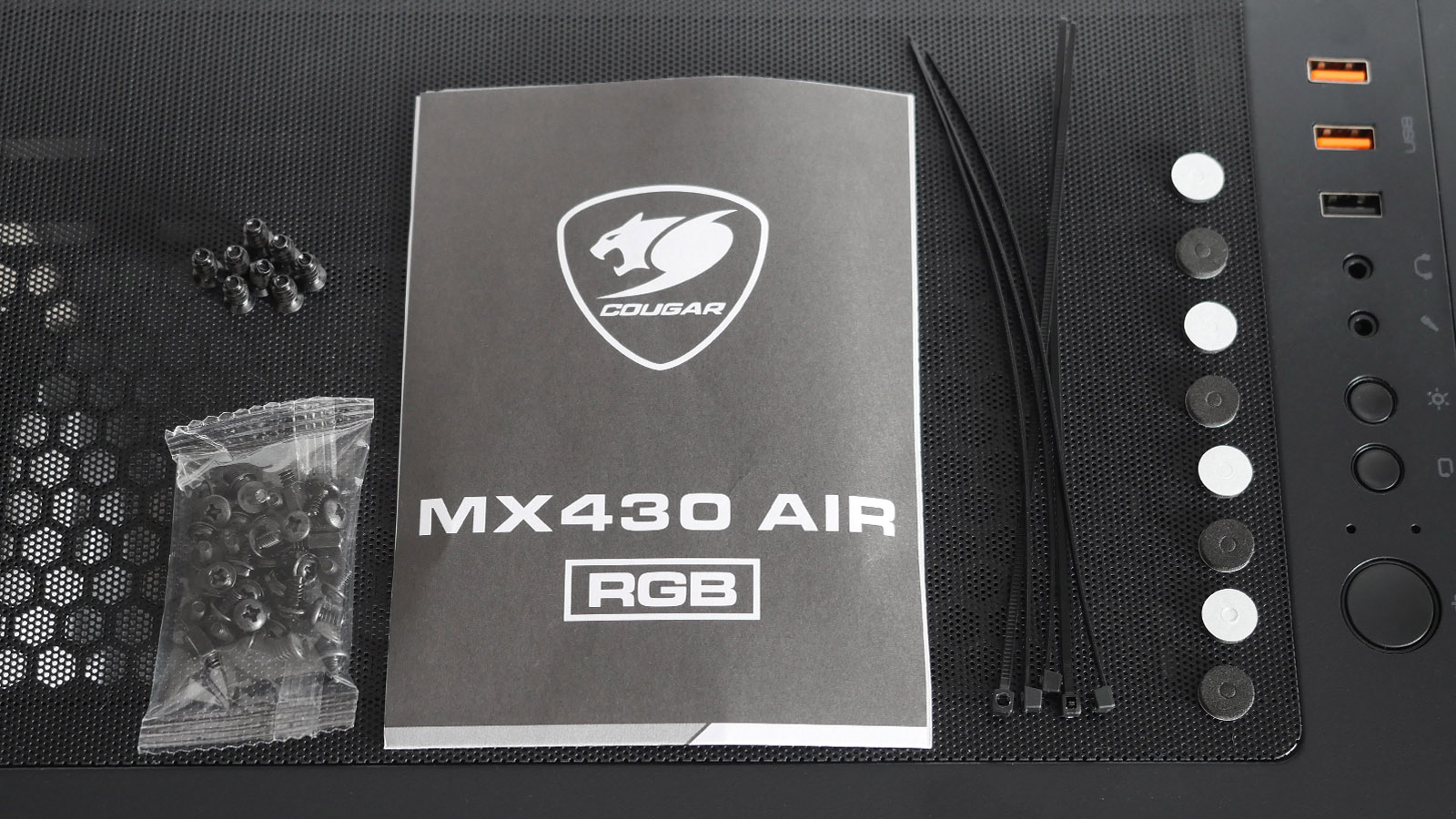

Корпус укомплектован минимально необходимыми аксессуарами для сборки: пакетом с универсальным набором крепежных винтов, восемью запасными винтами по пластику для крепления корпусных вентиляторов, небольшой инструкцией, шестью одноразовыми нейлоновыми хомутами и восемью поролоновыми демпферами на самоклеящейся основе для накопителей данных. Зиплок пакет со всем перечисленным спрятан в корзине для жёстких дисков.


Экстерьер

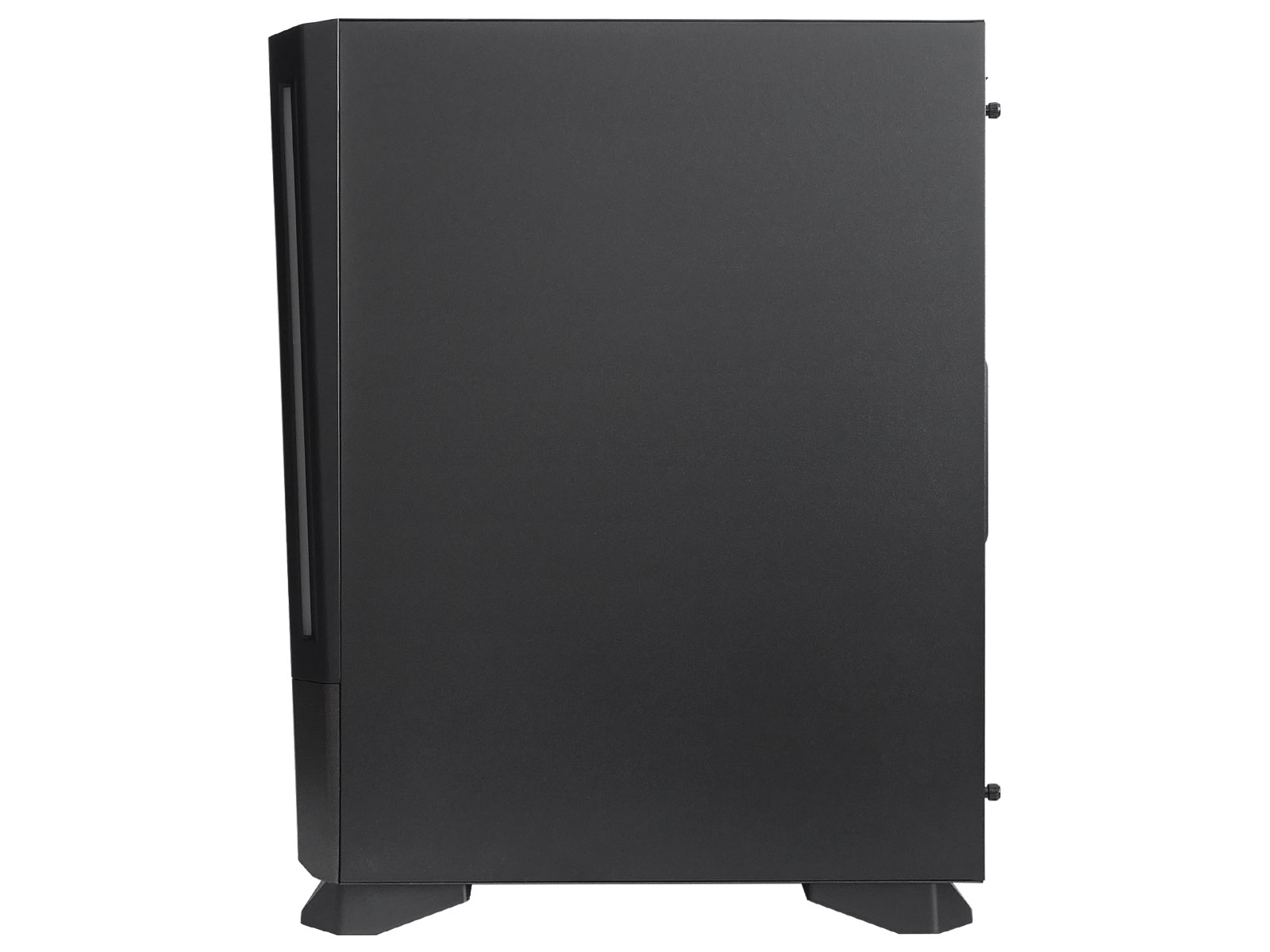

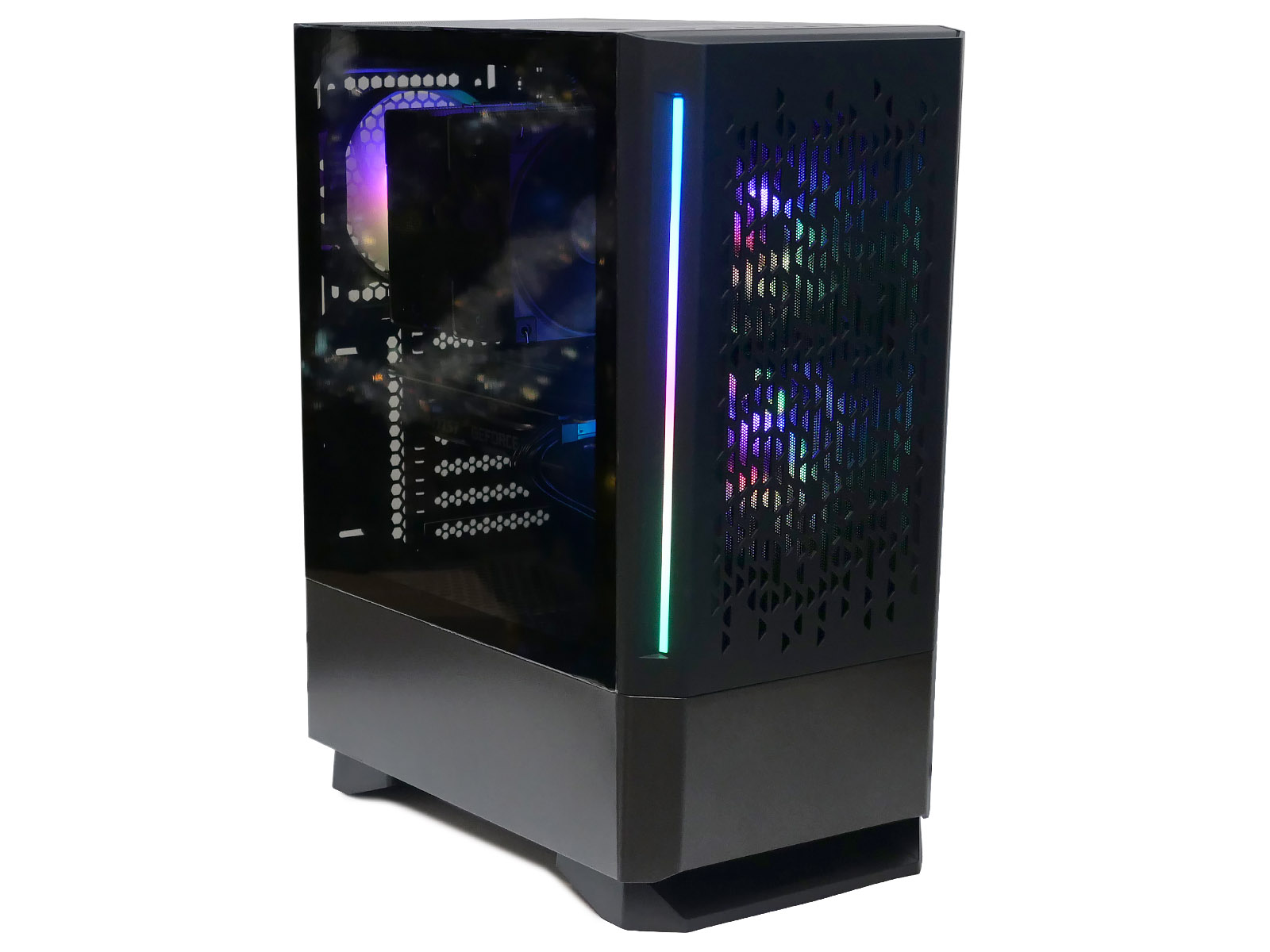

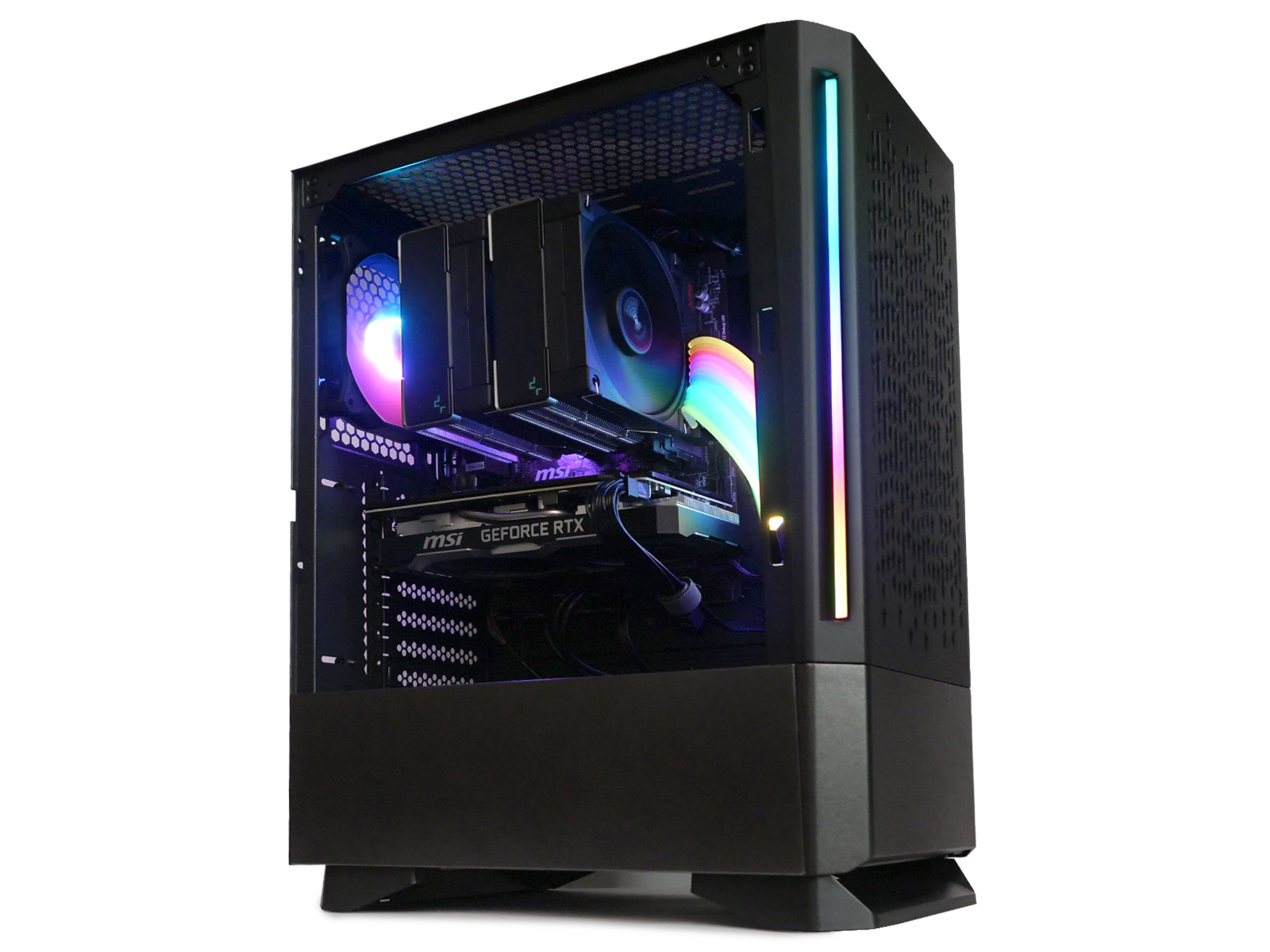

Дизайн корпуса в целом достаточно сдержанный. Основное шасси с боковыми панелями формирует классический параллелепипед форм-фактора "средней башни". Непривычный облик преимущественно создает фронтальная панель, которая сделана с лёгким наклоном вперёд. Своеобразно смотрятся и четыре пластиковые ножки необычной формы. Размеры корпуса относительно небольшие: 21,7 x 46,7 x 37,1 см.

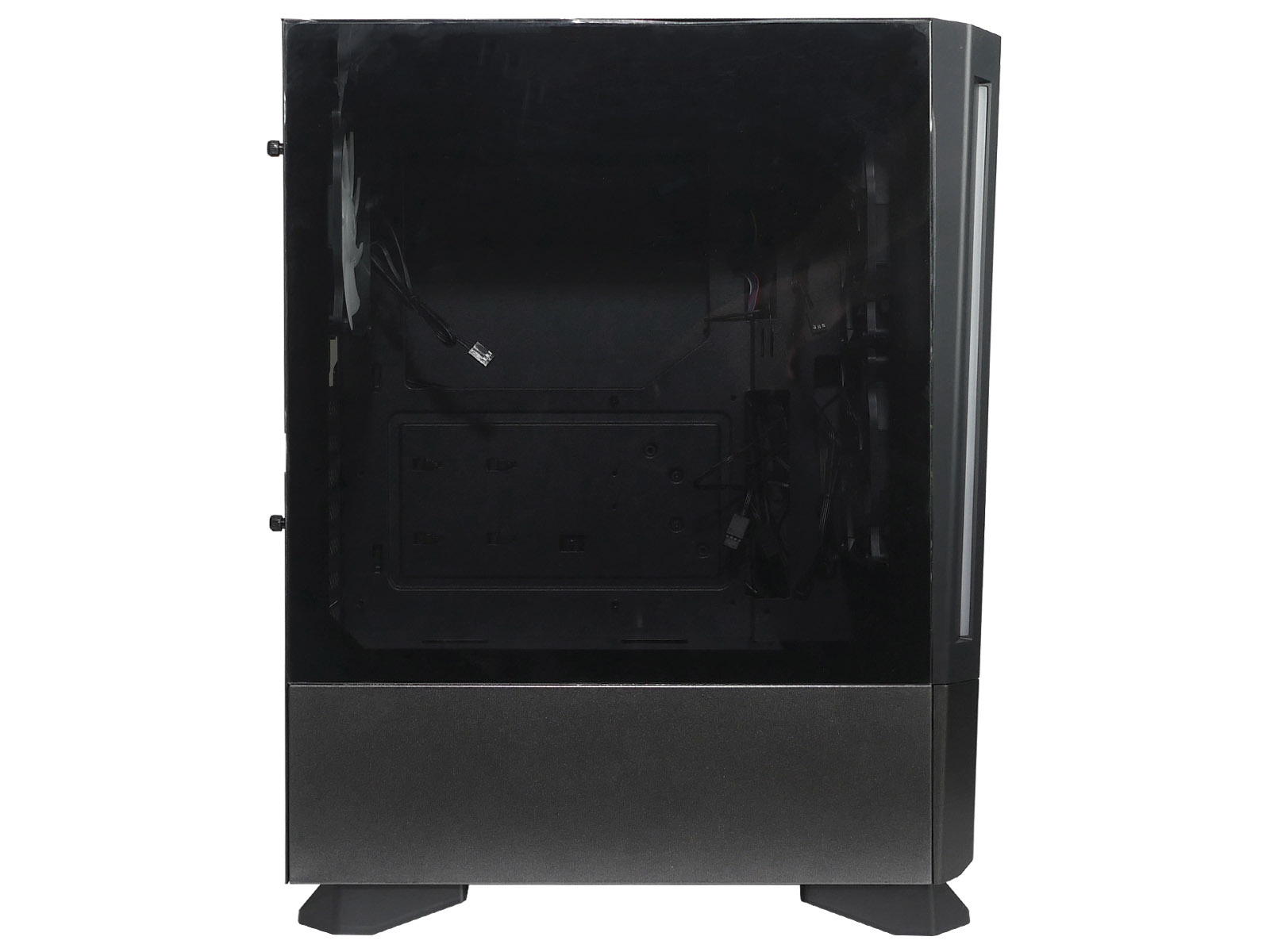

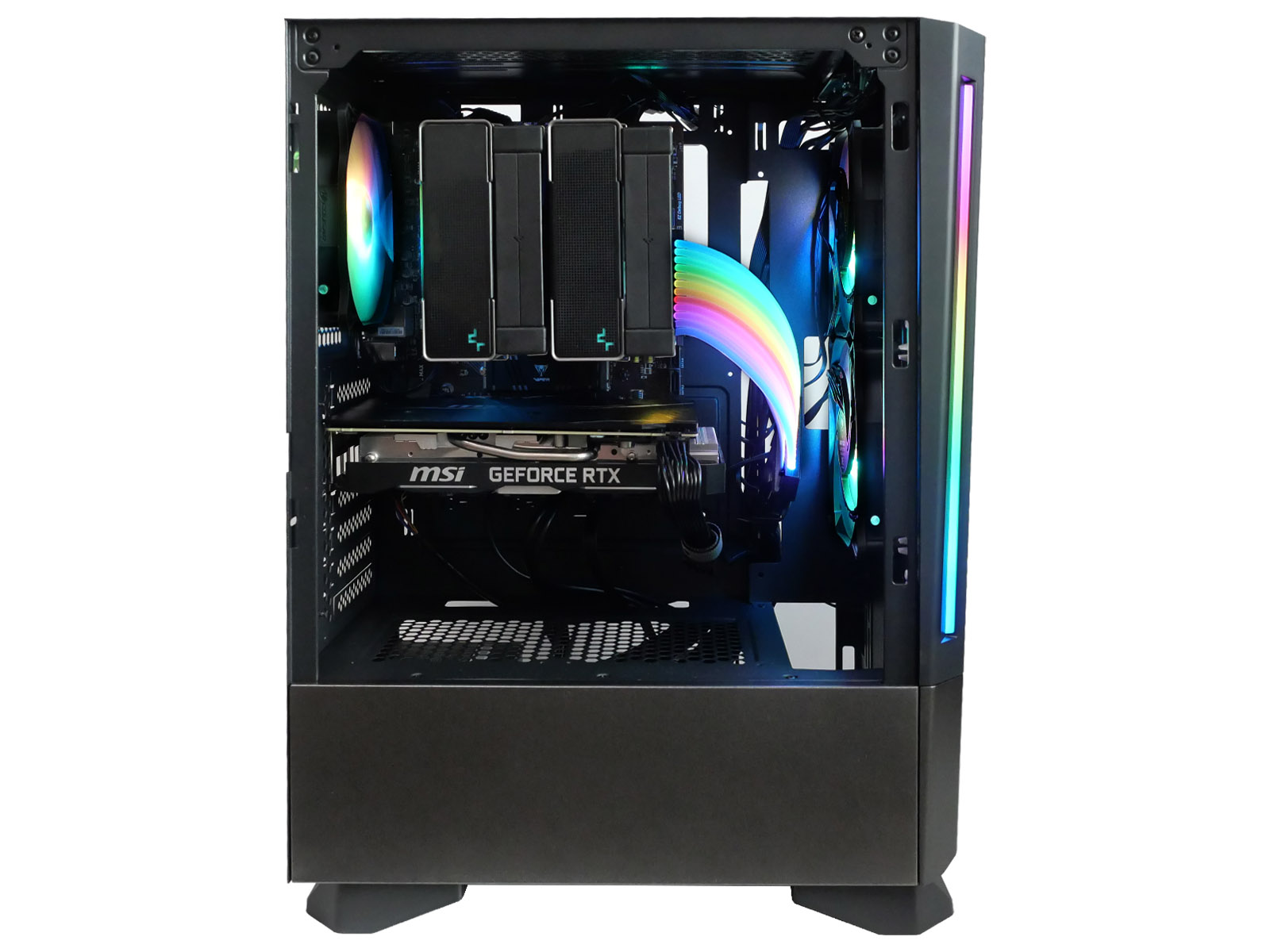

Одна из боковых стенок изготовлена из безрамочного тонированного закалённого стекла толщиной 3 мм. Через неё открывается взор на материнскую плату, подключенные к ней комплектующие и их элементы подсветки. Стекло сделано не во всю высоту. Нижняя часть корпуса с этой стороны — несъёмная металлическая. Вторая съёмная боковая панель — глухая металлическая.

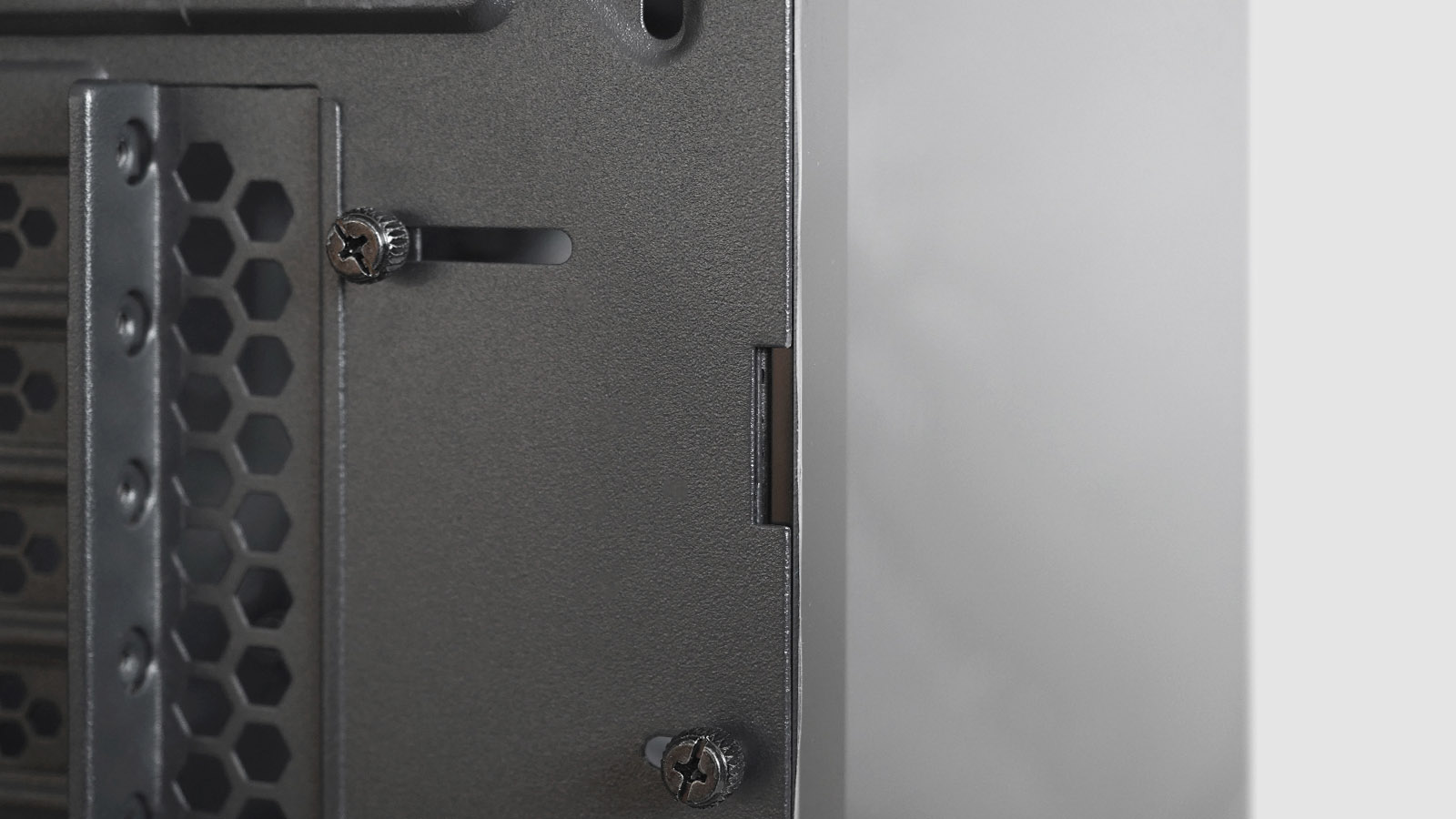

Крепление стеклянной панели проработано недостаточно хорошо. Для её снятия на задней стенке корпуса предусмотрен специальный вырез, но он неглубокий и пальцами зацепиться практически не за что, приходится помогать себе каким-нибудь плоским инструментом с риском поцарапать поверхность. Обе панели снимаются не классическим сдвигом назад, а отведением задней части в сторону. Фиксацию им обеспечивают винты с накатанной головкой.

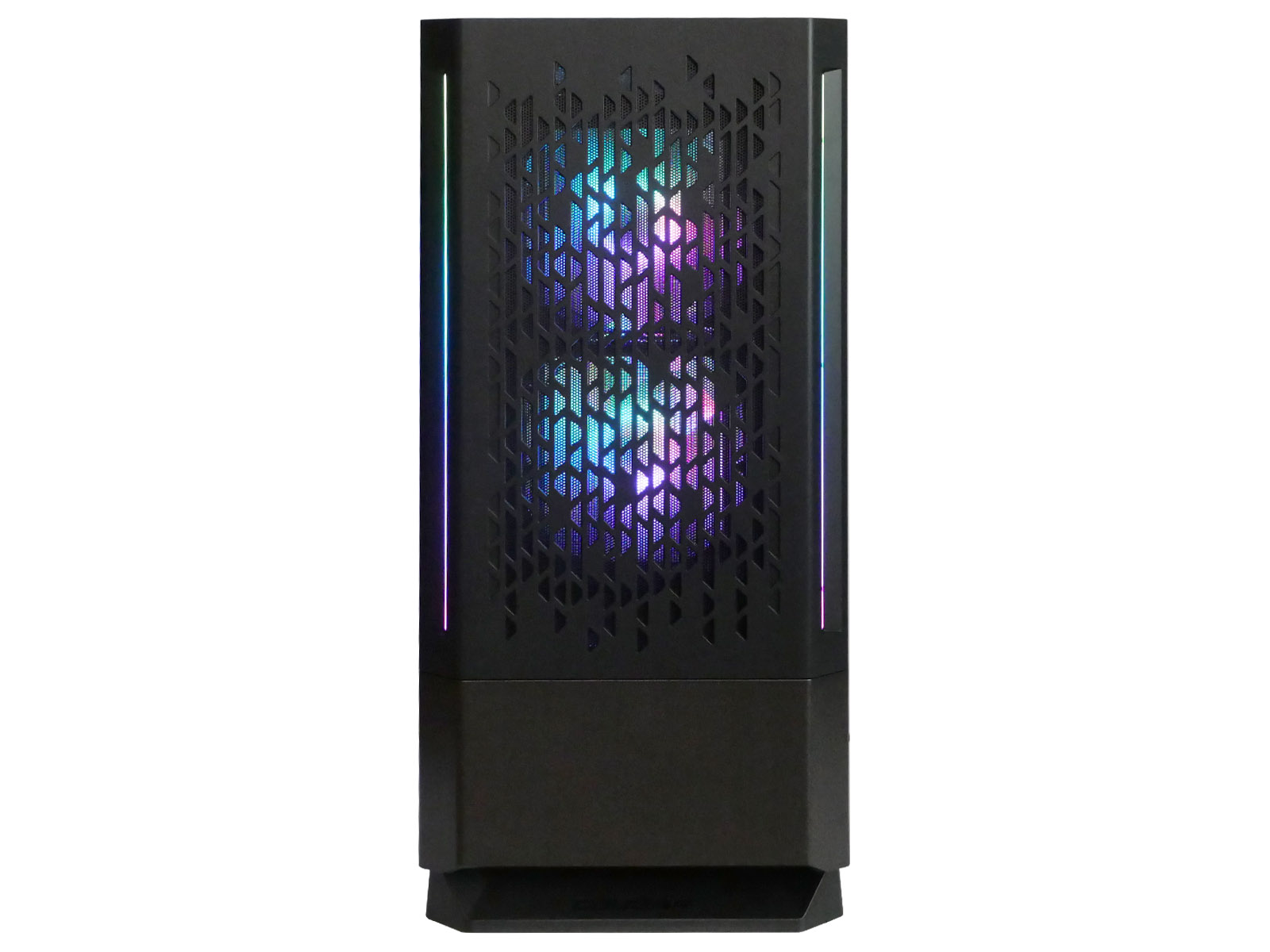

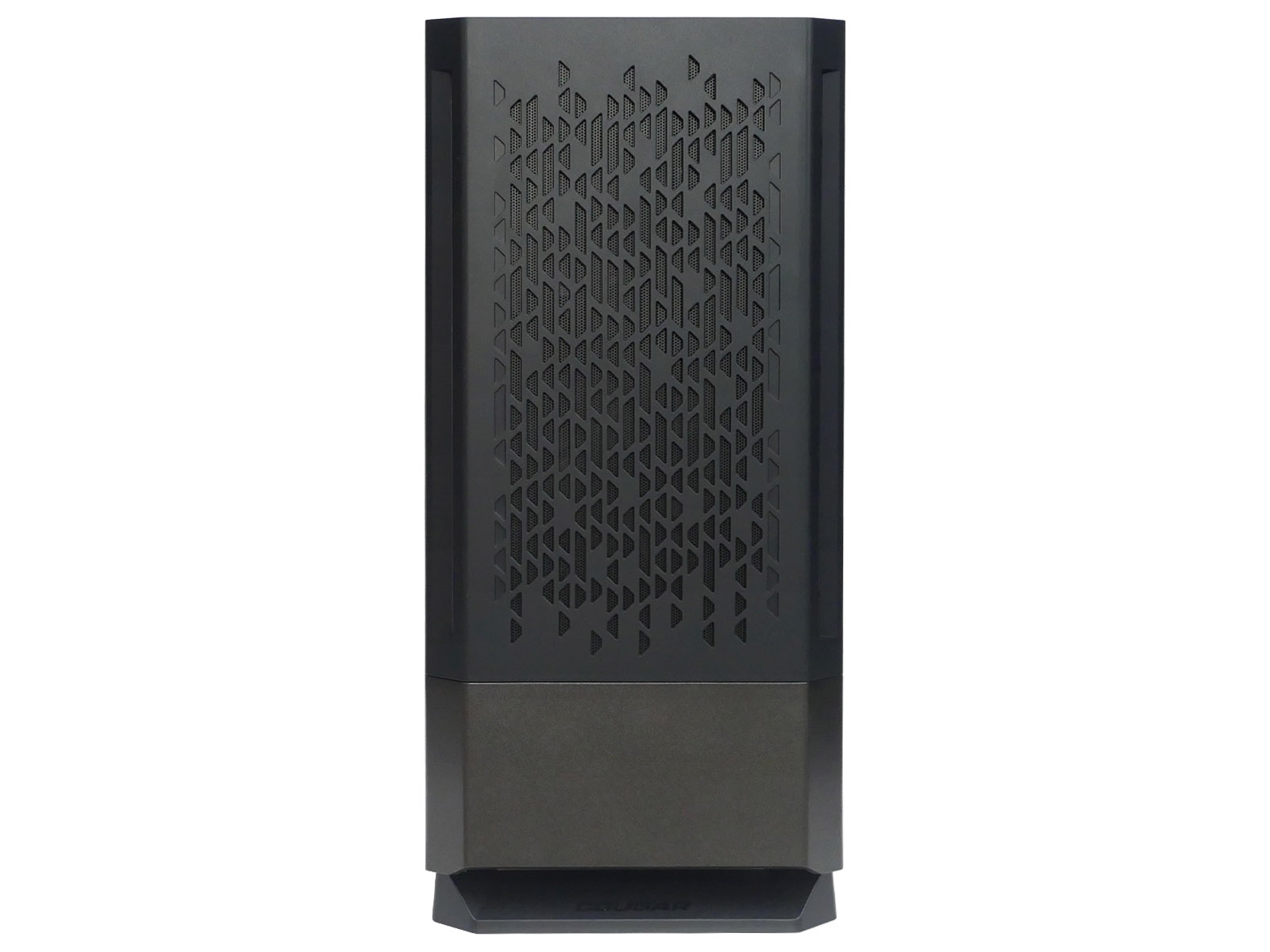

Фронтальная панель выполнена в общем стиле с боковинками. Она также визуально разделена на две секции: нижняя четверть — глухая, верхняя часть перфорирована стильным узором, закрытым изнутри сеткой в цвет. В обеих частях применен пластик. Он отличается по окраске и фактуре. Смотрится это в целом гармонично.

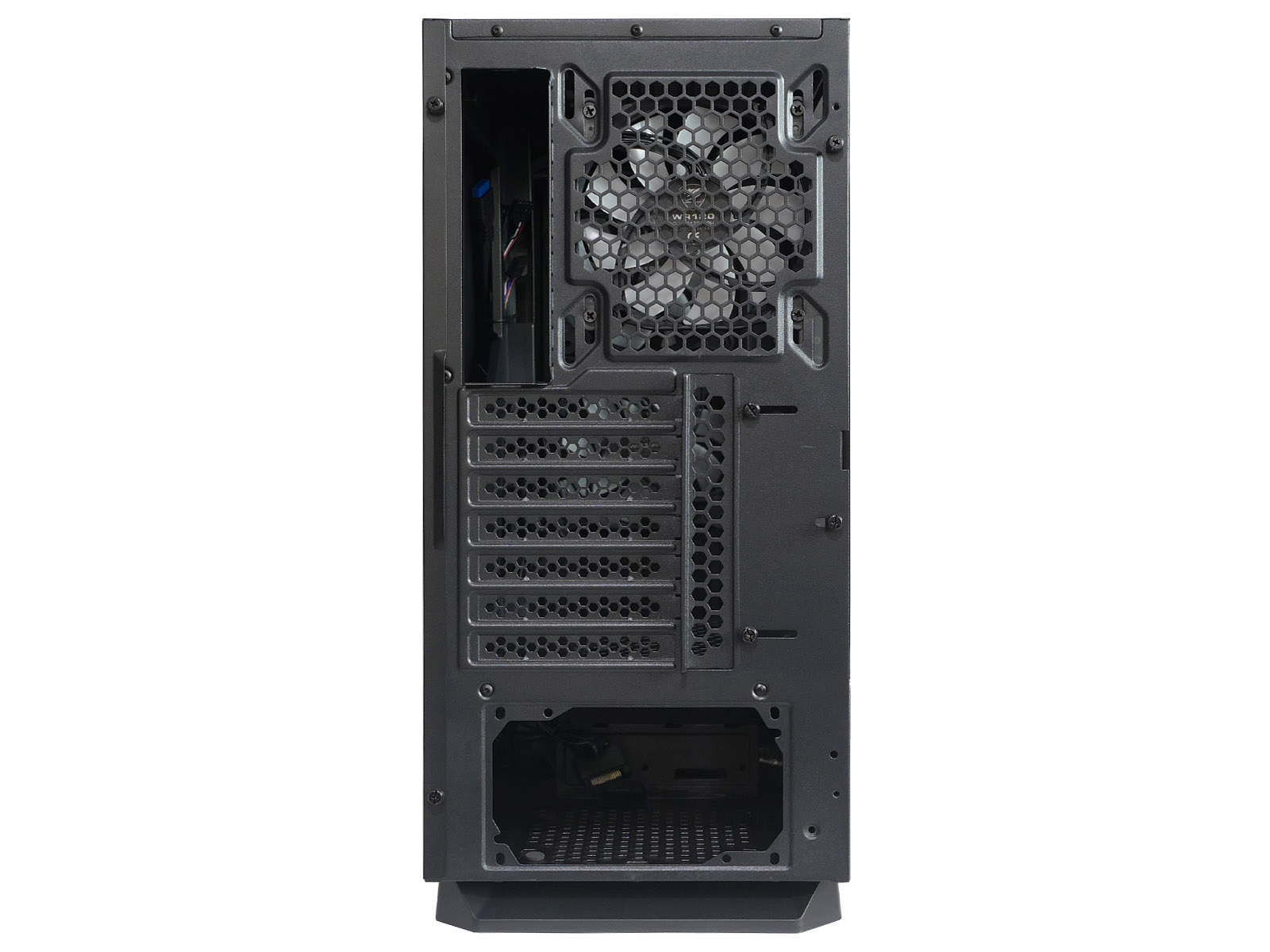

Компоновка служебных отверстий и креплений сзади корпуса типична для моделей с нижним расположением блока питания.

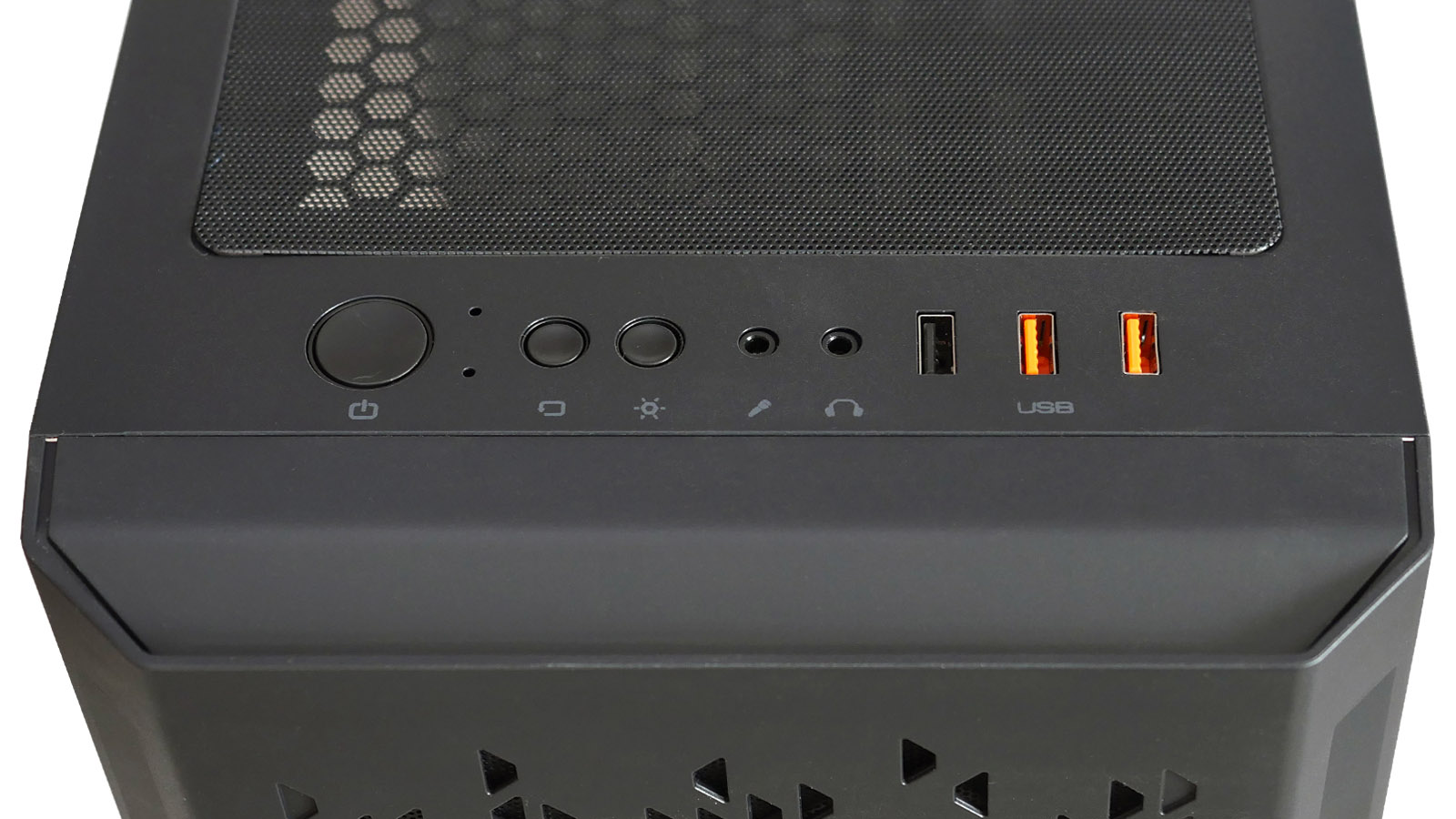

Фронтальные интерфейсные разъёмы и кнопки закреплены на верхней части шасси корпуса и не привязаны к фронтальной панели какими-либо элементами и проводами. Это правильное решение, позволяющее без проблем снимать переднюю панель для доступа к фронтальному пылевому фильтру. Набор включает (слева направо): крупную кнопку включения, пару индикаторов (питание и активность накопителей), кнопку перезагрузки, кнопку переключения режимов подсветки, раздельные разъёмы TRS для микрофона и наушников, один USB 2.0-порт и два USB 3.0-порта, почему-то окрашенные в жёлтый цвет.

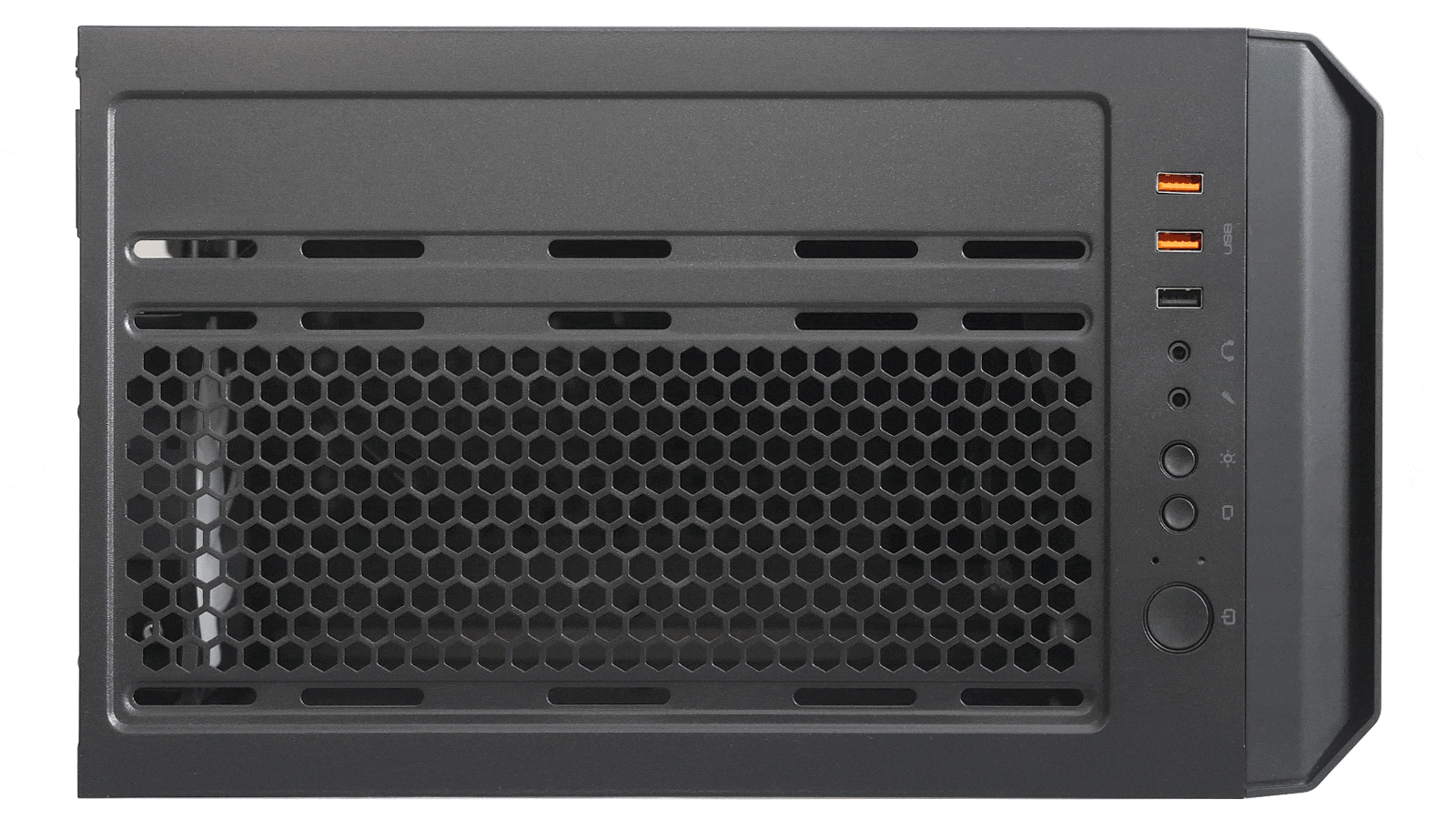

На верхней панели корпуса также выштампована область для систем охлаждения, накрытая удобным быстросъёмным пылевым фильтром 282 x 175 мм на магнитном креплении.

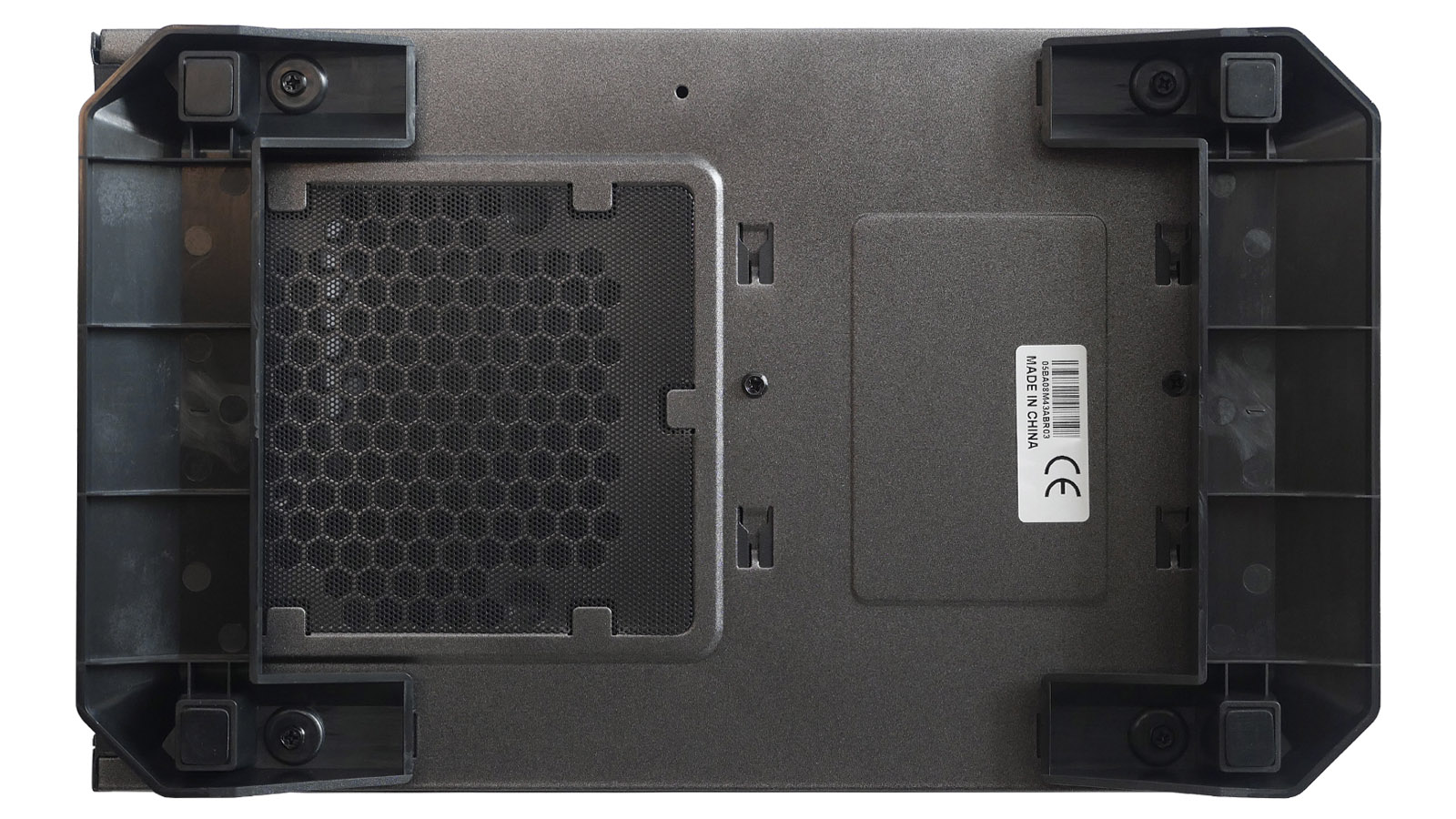

На дне корпуса в области подвеса блока питания сделана необходимая перфорация, которая также закрыта сетчатым фильтром. Но он крепится менее удобным способом — установкой в пазы. Таковое действие требует определенной сноровки. Ножки высотой 28 мм, прикрученные на дне, обеспечивают достаточный зазор для нормального притока воздуха к блоку питания. Они также оснащены прорезиненными "пятками" для большей устойчивости и исключения царапания гладких поверхностей.

Интерьер

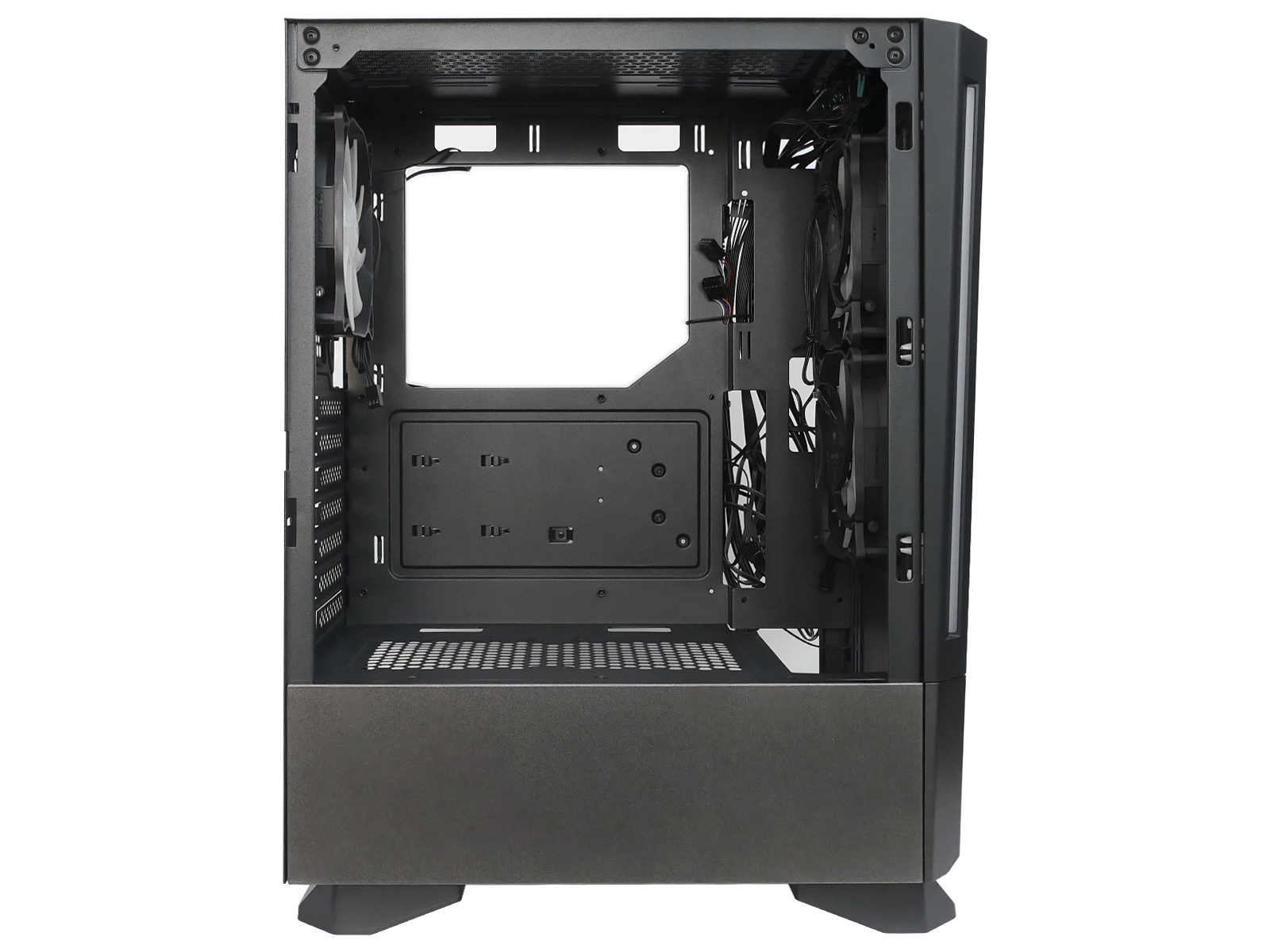

Корпус рассчитан на установку материнских плат вплоть до полноразмерного формата ATX. Часть крепежных ножек уже вкручена для быстрого монтажа micro-ATX и miniITX-плат, остальные необходимо вкрутить самостоятельно. Внутреннее пространство спроектировано по современной схеме с отделением нижней части перегородкой, под которой устанавливается блок питания и корзина для накопителей информации, что защищает их от горячих потоков воздуха систем охлаждения процессора и видеокарты.

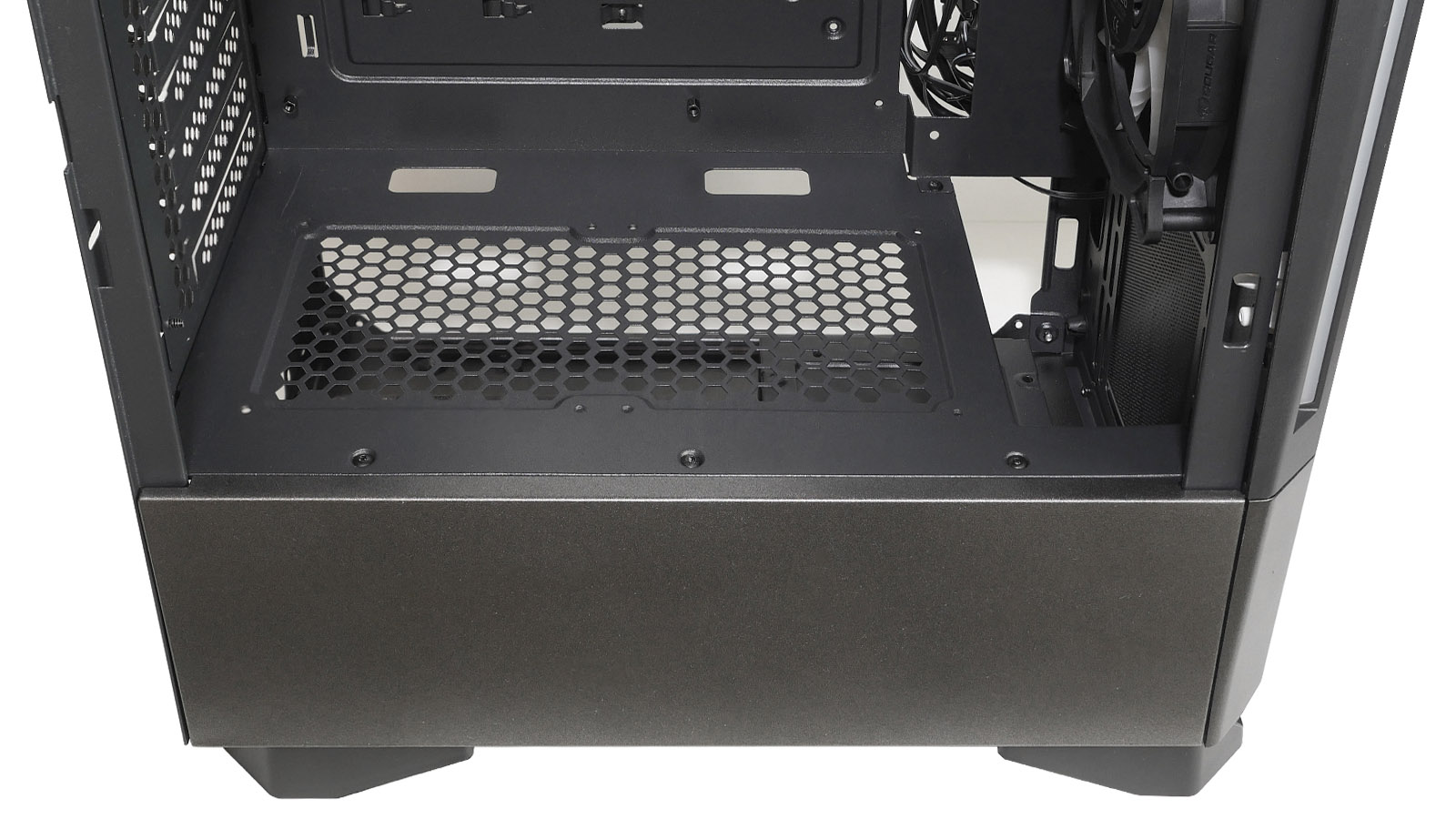

Перегородка имеет перфорацию по верхней части, необходимую для естественной конвекции в случае установки пассивного блока питания. Возможна и установка двух 120-мм вентиляторов в этой зоне. В передней части также сделан вырез шириной 60 мм для вертикальной установки длинного радиатора системы жидкостного охлаждения с вентиляторами. Сюда можно было бы вместить 360-мм радиатор, но нижняя часть фронтальной панели "глухая" и он просто не выйдет на полную эффективность.

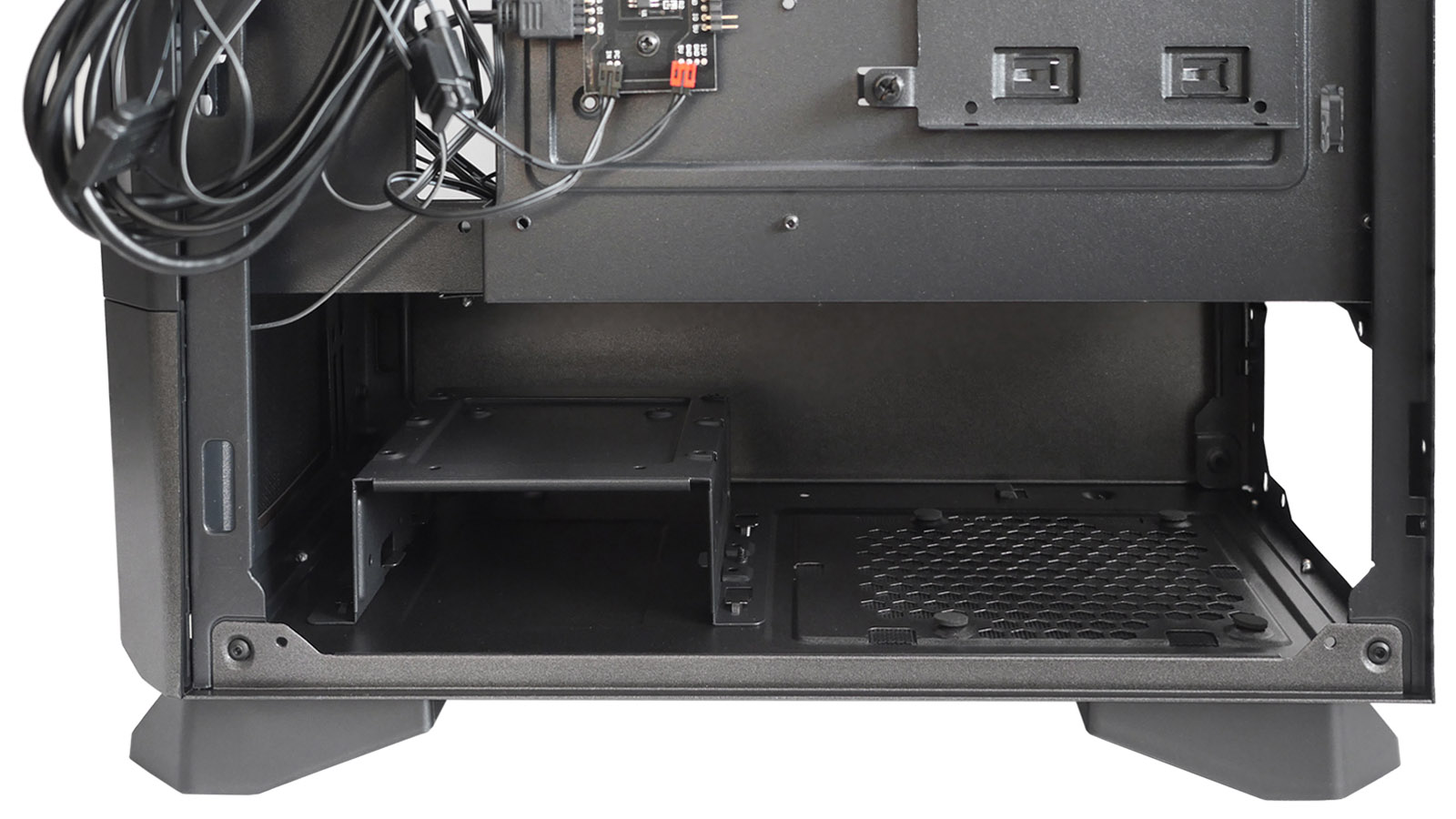

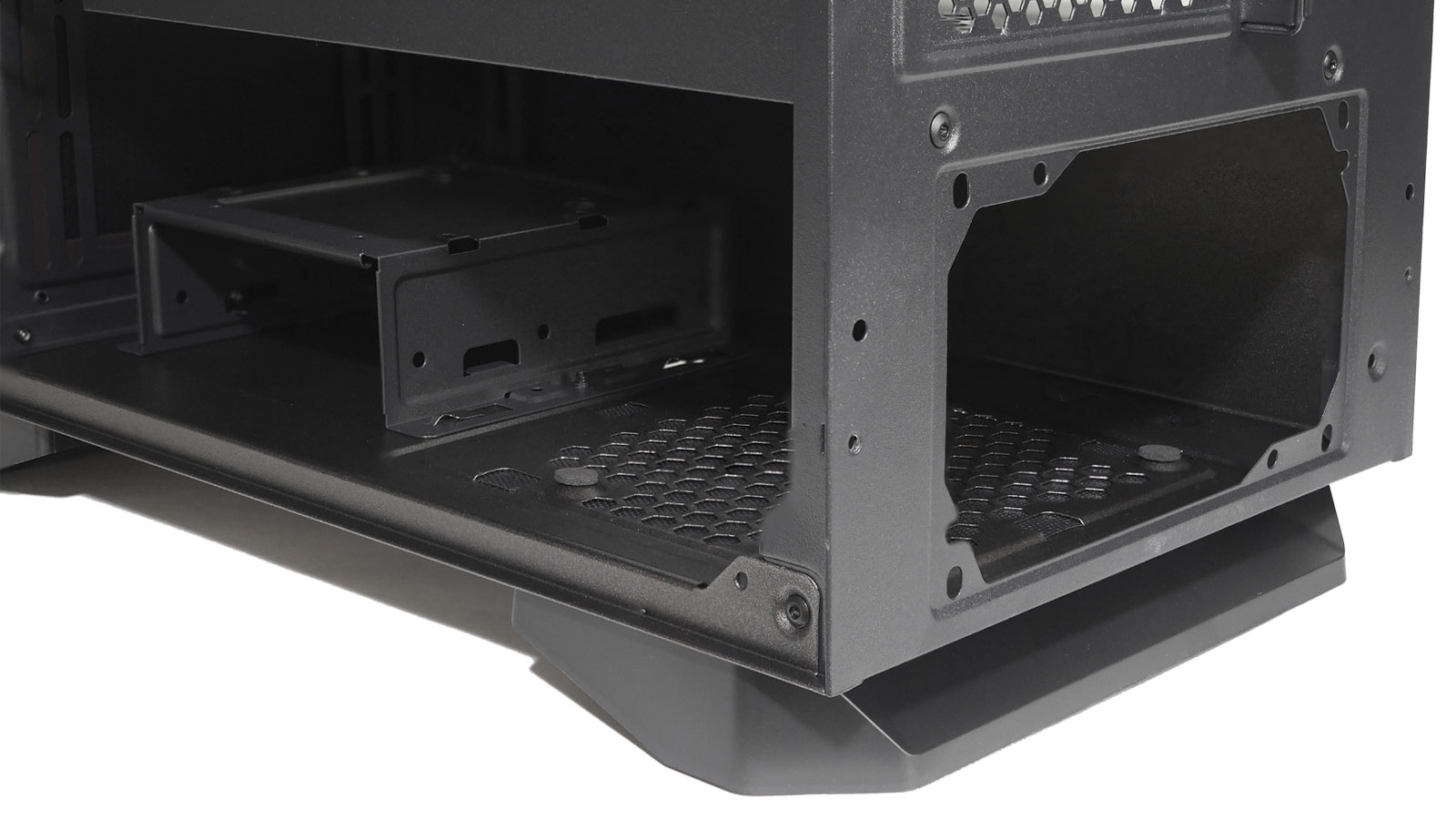

Для установки носителей информации предусмотрена однослотовая корзина без салазок. Она вмещает один 3,5'' снизу и один 3,5'', либо 2,5'' накопитель сверху. Корзина прикручена ко дну корпуса винтами и может быть полностью демонтирована в угоду места для мощного блока питания и его проводов.

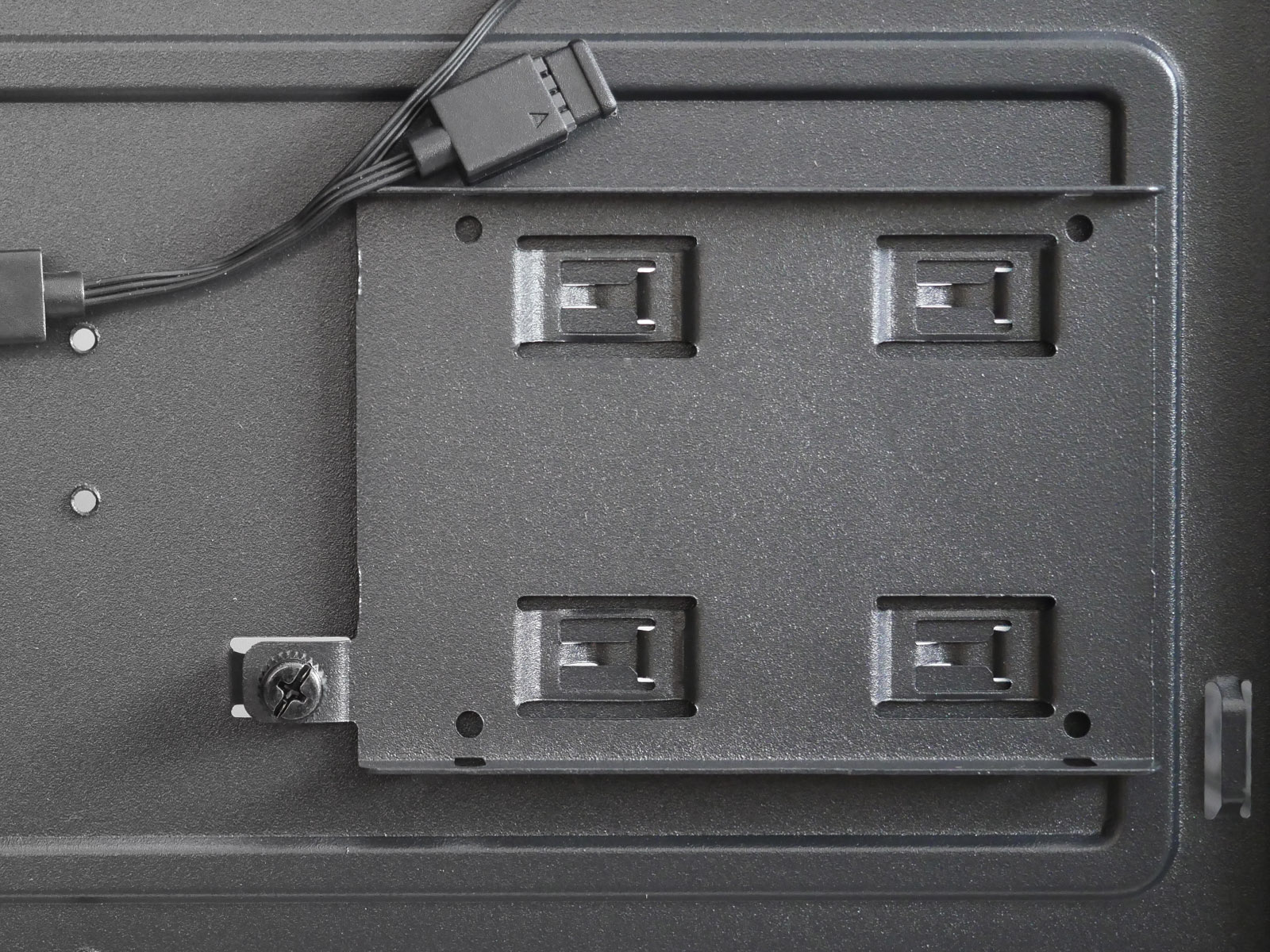

Ещё одно место крепления накопителя в виде быстросъёмной пластины с винтовым креплением находится на поддоне материнской платы. Также два 2,5'' накопителя можно закрепить сбоку от материнской платы на шасси корпуса. Их установка потребует временного снятия фронтальных вентиляторов, чтобы открыть доступ к крепежным отверстиям, потом их можно будет вернуть на место.

Блок питания устанавливается без переходной пластины. На дне корпуса приклеены мягкие подставки, снижающие передачу вибрации во время работы.

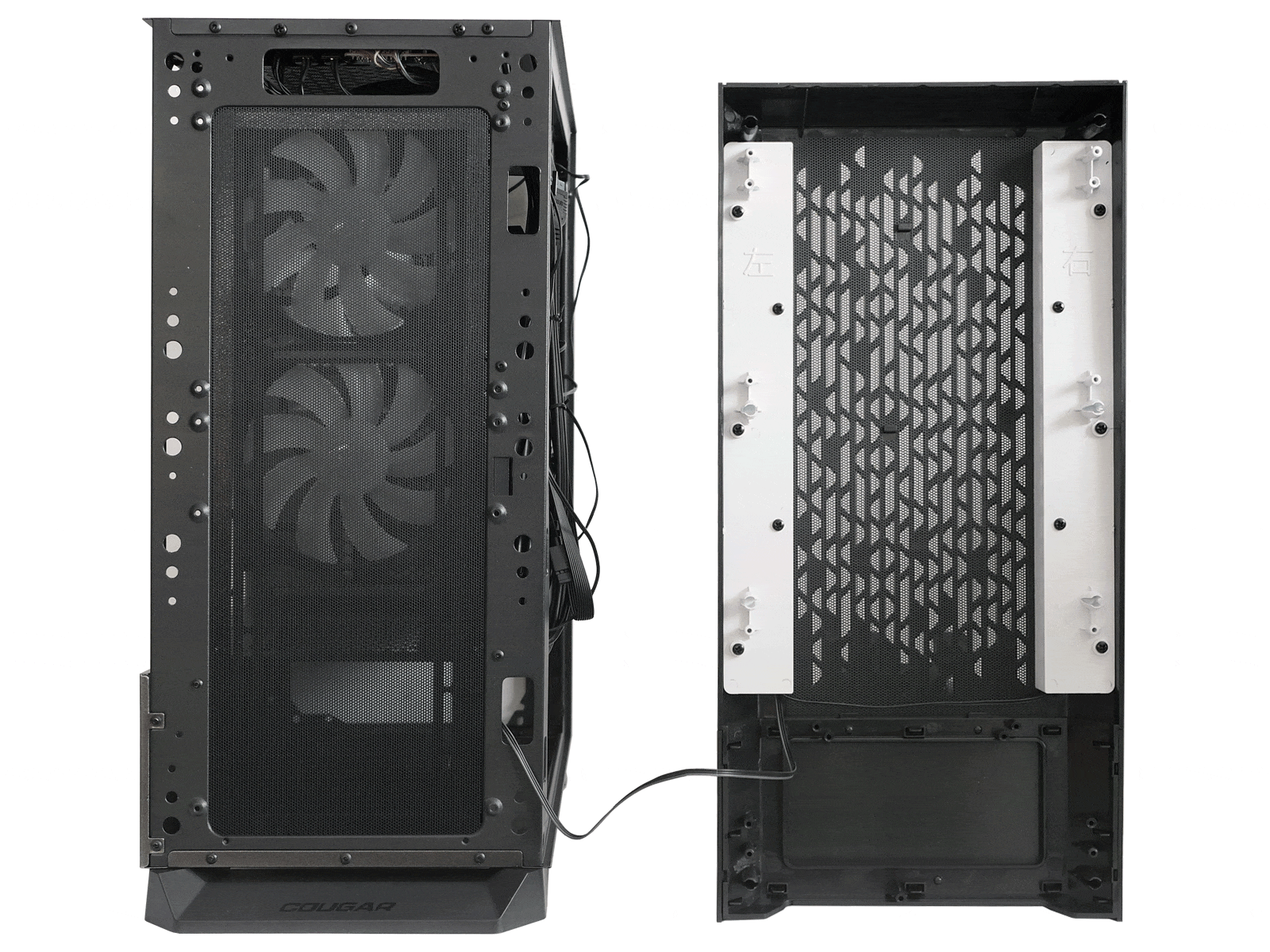

Фронтальная панель держится на восьми пластиковых защёлках и снимается классическим методом — рывком на себя. За ней открывается доступ к быстросъёмному сетчатому фильтру на магнитном креплении и двум предустановленным спереди 120-мм. Крепления позволяют добавить третий вентилятор вниз или заменить их на два 140-мм экземпляры. Особенность в виде глухой вставки в нижней части передней панели снижает эффективность третьего вентилятора.

Охлаждение

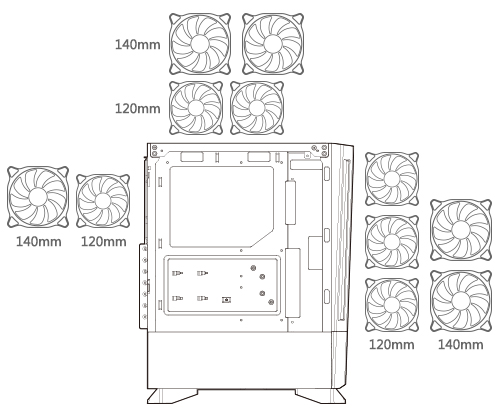

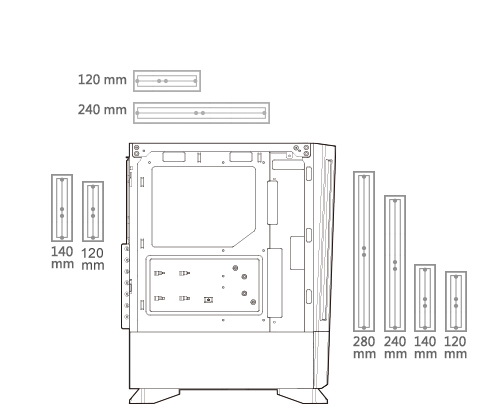

В корпусе Cougar MX430 AIR RGB заготовлено достаточное количество точек крепления вентиляторов и жидкостных систем охлаждения, чтобы собрать производительную современную игровую или рабочую конфигурацию ПК. Возможные варианты:

  • Передняя панель — три 120 мм или два 140 мм вентилятора, либо один 120, 140, 240 или 280 мм радиатор;
  • Задняя панель — один 120 мм или 140 мм вентилятор, либо 120 мм или 140 мм радиатор;
  • Верхняя панель — два 120 мм или 140 мм вентилятора, либо 120 мм или 240 мм радиатор.

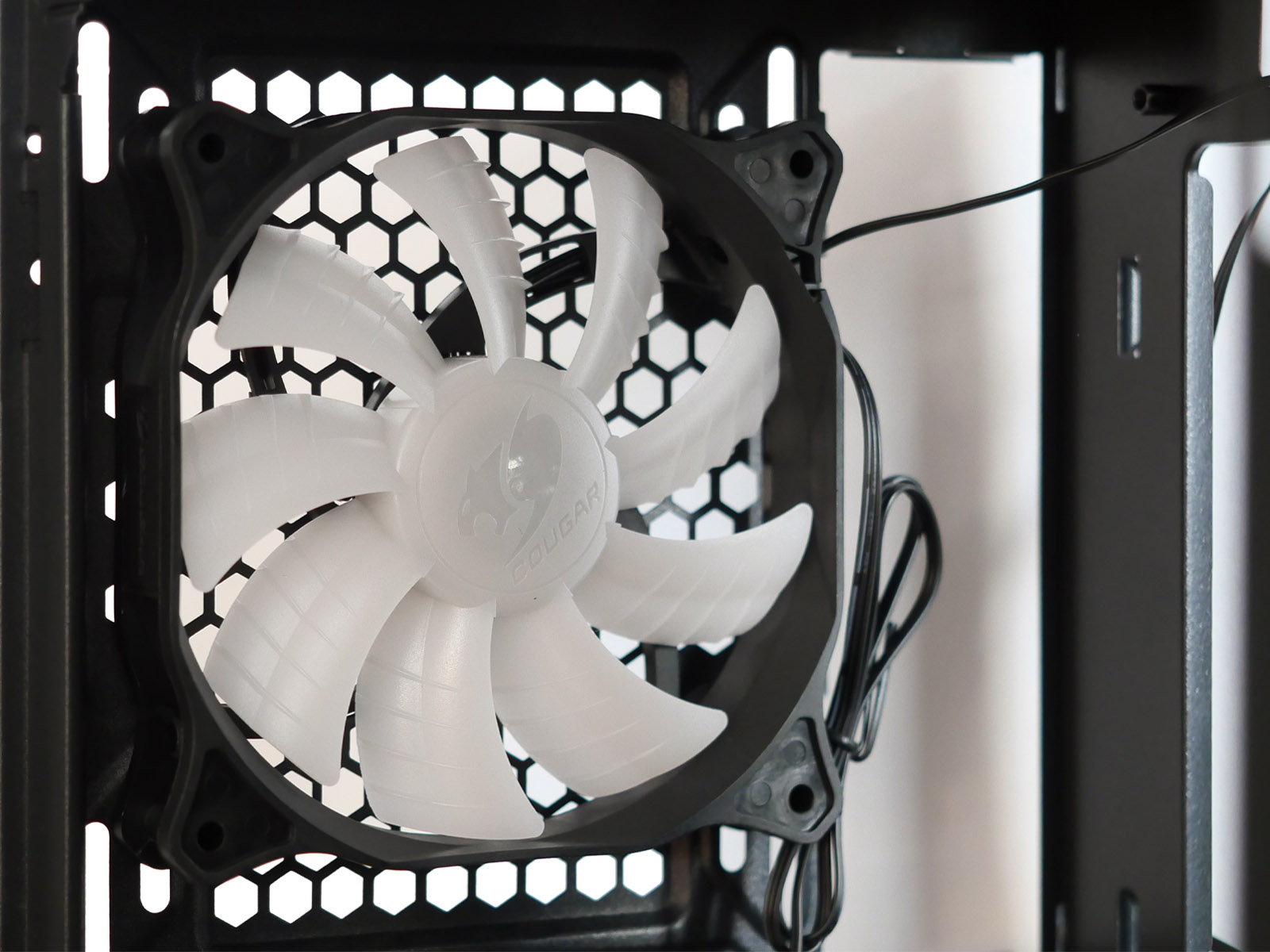

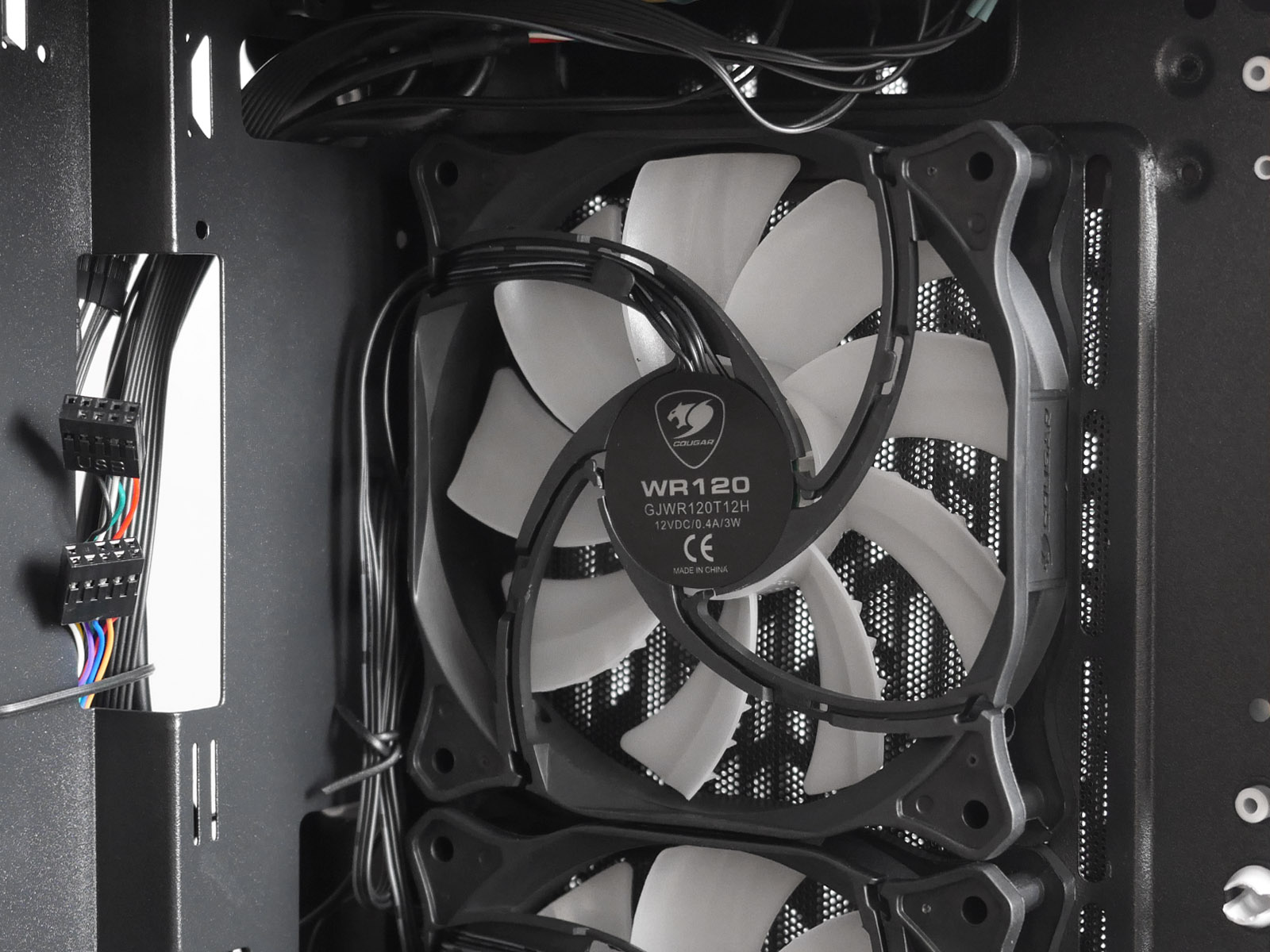

Базовая конфигурация Cougar MX430 AIR RGB уже включает три одинаковых 120-мм предустановленных вентилятора Cougar WR120 (GJWR120T12H). У них чёрный каркас и полупрозрачная матовая белая крыльчатка с логотипом Cougar по центру, подсвечиваемая во время работы. Лопасти имеют специальную форму и наплывы для оптимизации воздушного потока.

Подсветка

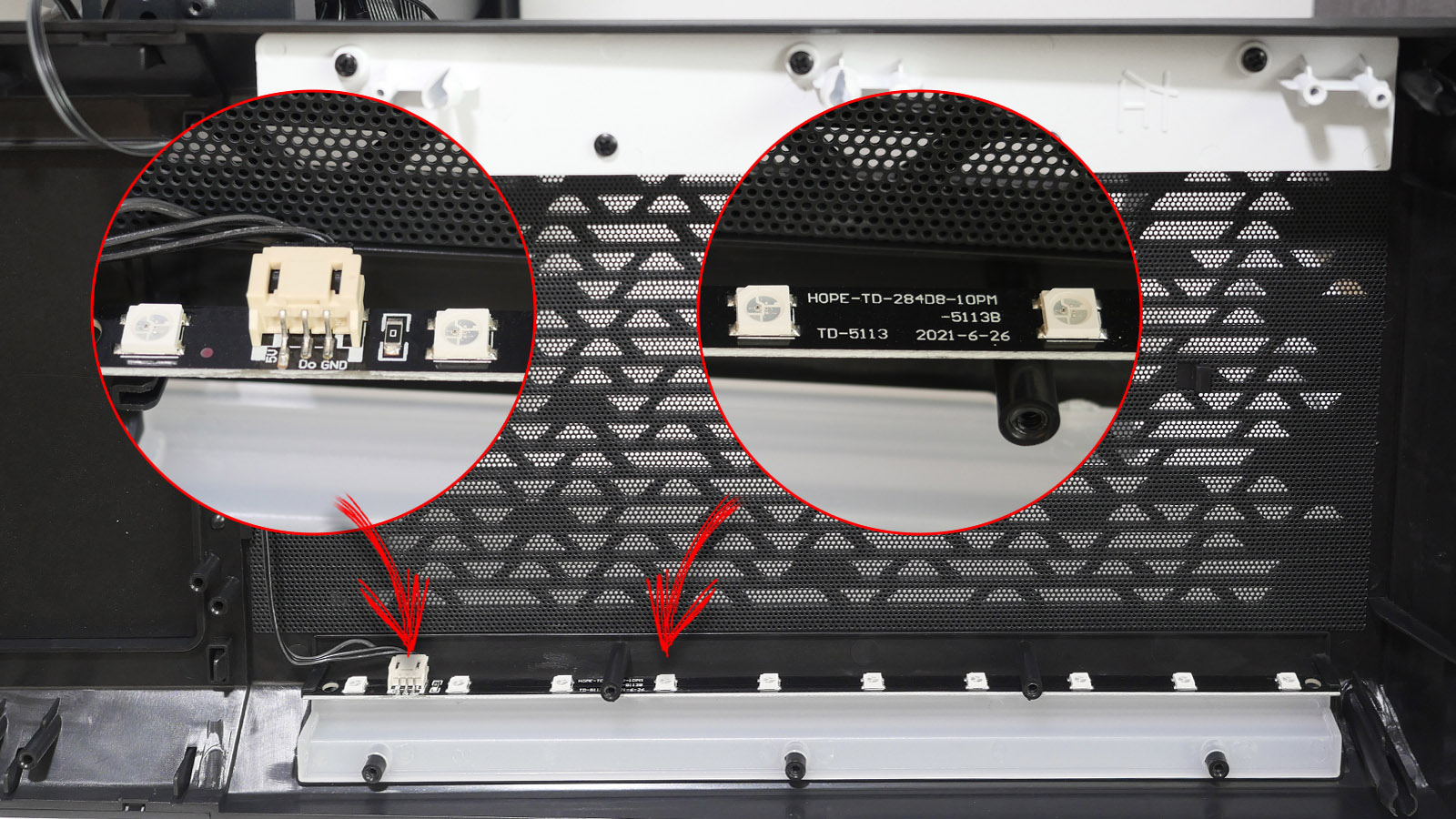

Вертикальные ARGB-ленты передней панели спрятаны под пластиковыми накладками с внутренней стороны. Используются две платы (по одной с каждой стороны), на которых распаяны по десять светодиодов. Они "из коробки" уже подключены к контроллеру, как и три штатных вентилятора

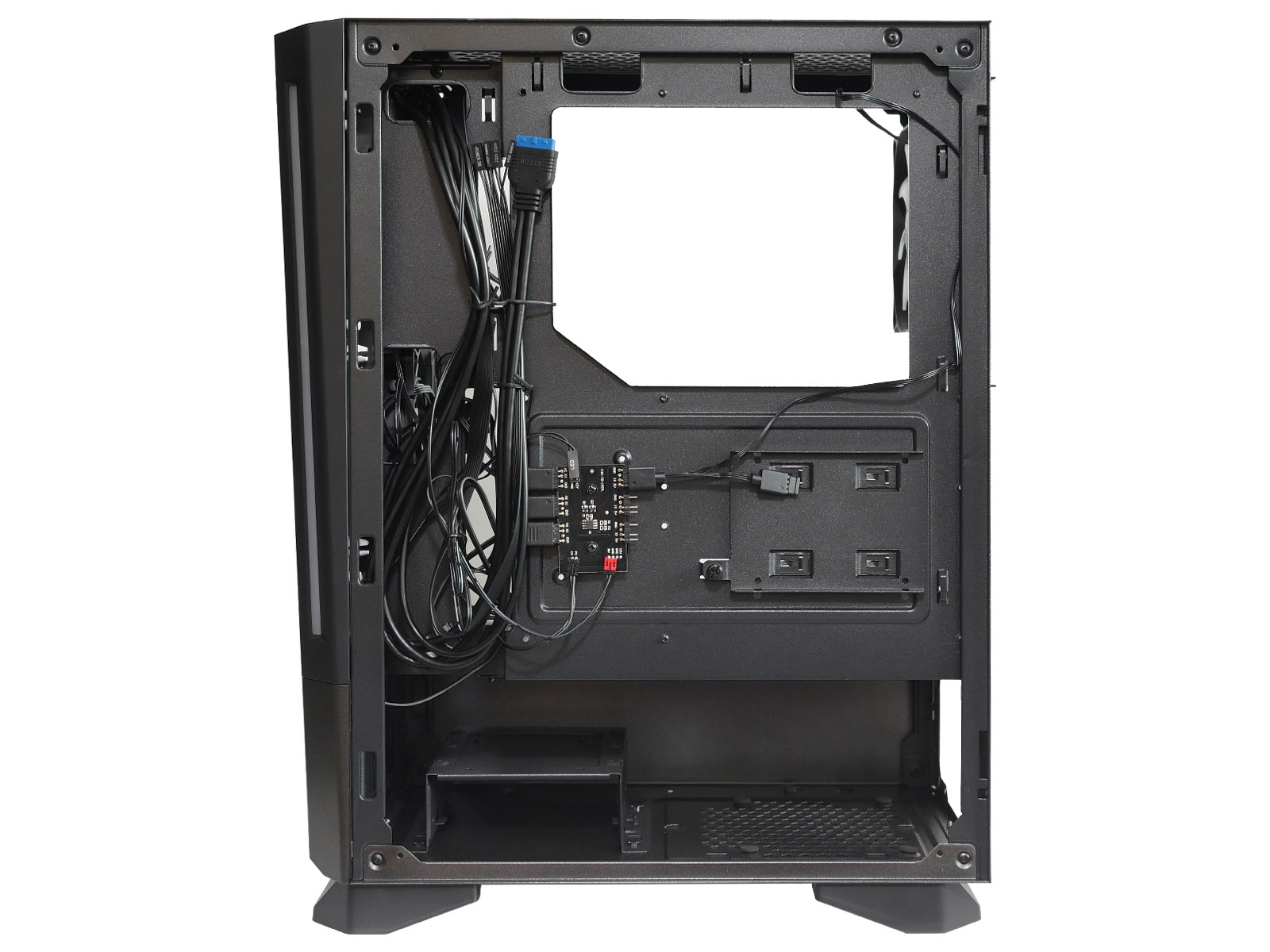

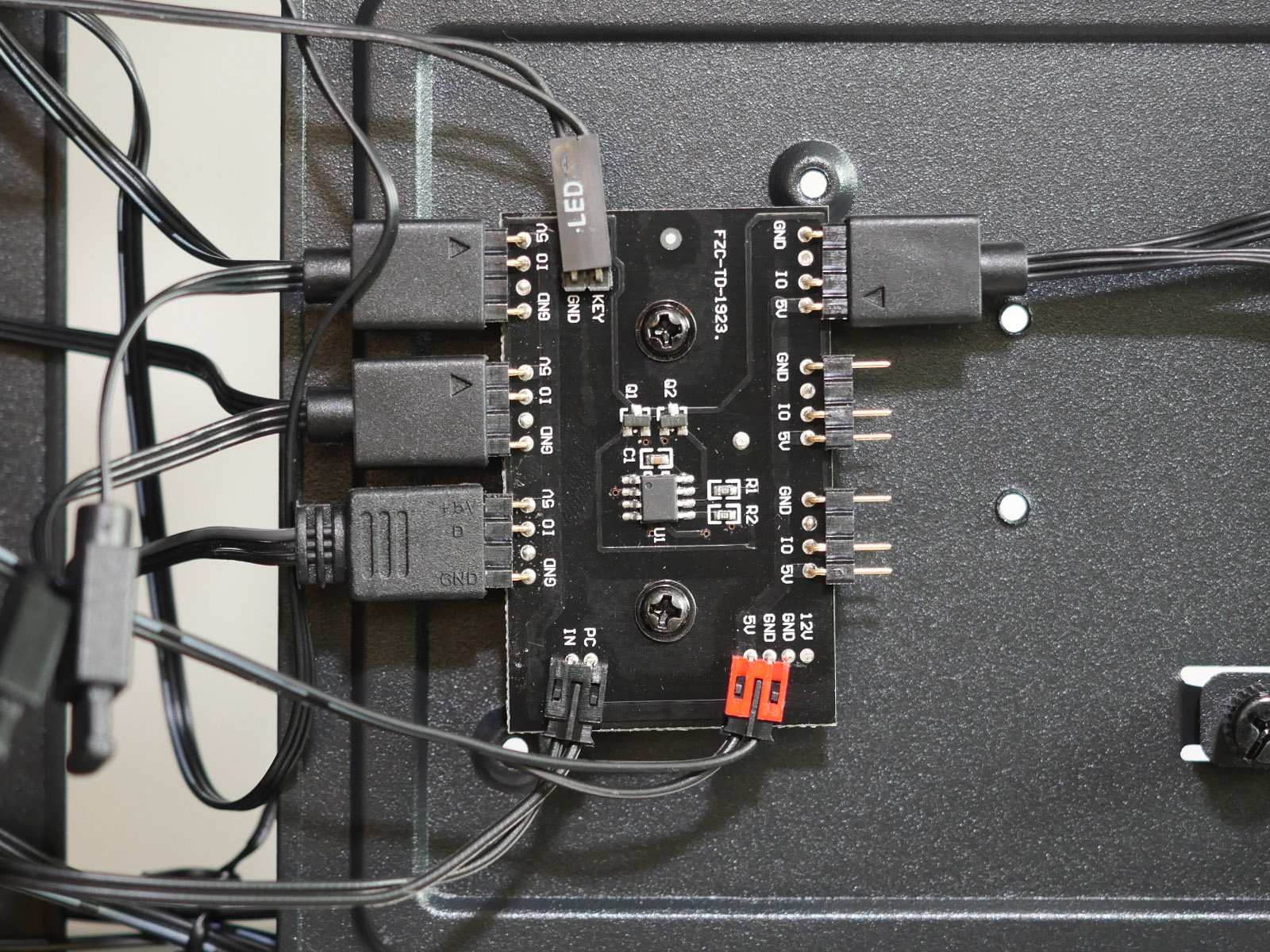

Управление подсветкой передней панели и вентиляторов возложено на специальный контроллер в виде печатной платы FZC-TD-1923, закрепленной за поддоном материнской платы.

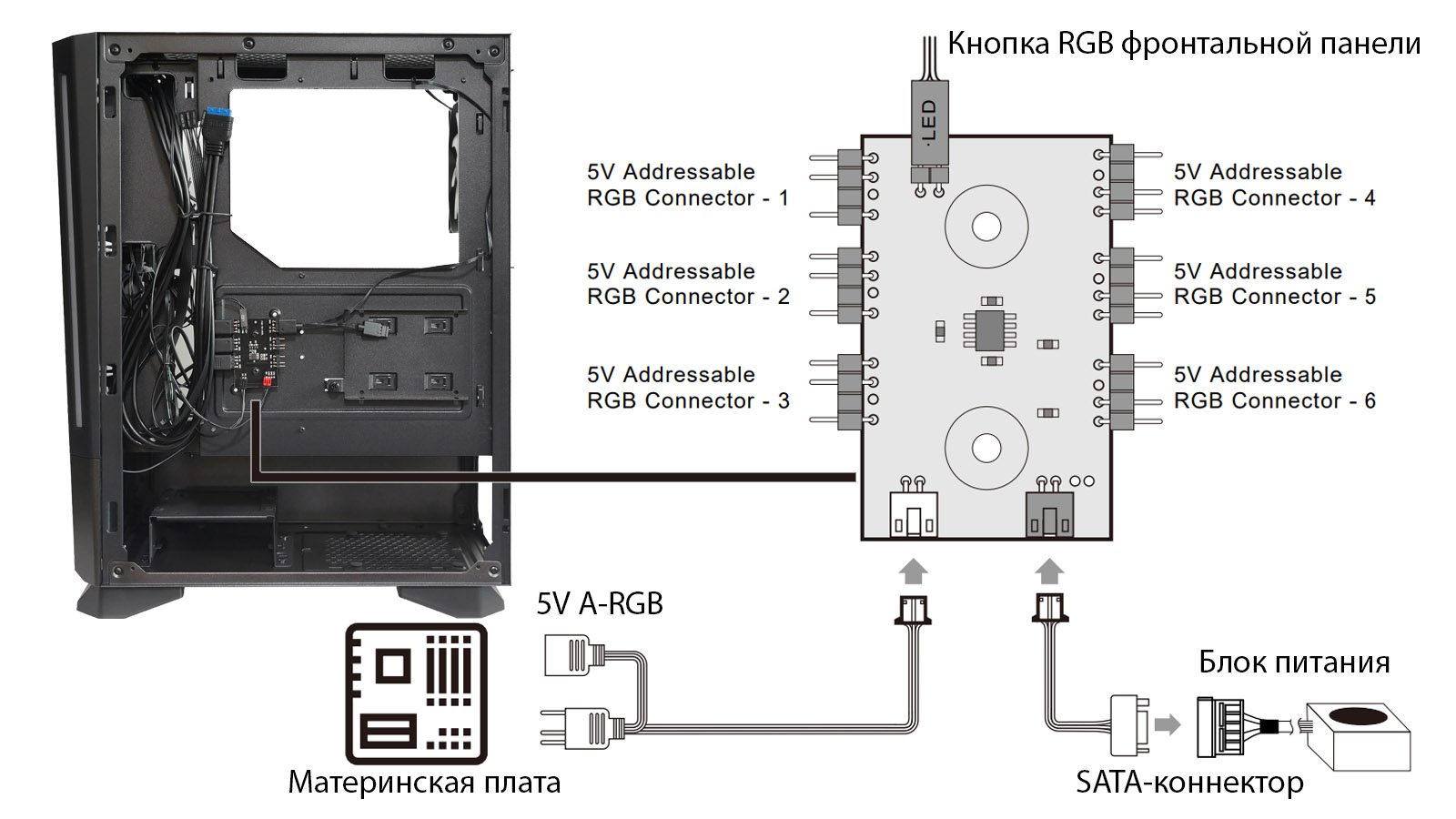

Всего портов для синхронизации пять, из них два свободны для подключения дополнительных устройств в цепочку синхронизации. Схема соединения подразумевает питание контроллера от SATA-разъёма блока питания и синхронизацию с внешним управлением материнской платой.

Заложенные в контроллер режимы подсветки смотрятся симпатично. Имеются распространенные варианты эффектов типа "радужного потока" и пульсаций, а также статические режимы с несколькими заготовками базовых цветов, включая белый. Режимы переключаются "по кругу". Возможно полное выключение подсветки с кнопки. Последний выставленный режим запоминается и используется при следующем включении ПК.

Особенности сборки

В случае со штатным 120-мм вентилятором на задней стенке до интерфейсной панели материнской платы остаётся достаточный запас, чтобы не было коллизий с декоративными элементами. Если же заменить вентилятор на 140-мм аналог, зазора практически не останется.


Ножки для крепления материнской платы изначально вкручены под mini-ITX формат. В случае плат большего размера в комплекте есть запасные. Отверстия для них подготовлены точно.

Вырез в поддоне обеспечивает лёгкий доступ к сокету процессора с обратной стороны. Обслуживание кулеров и замена бэкплейта не потребует снятия материнской платы на платах всех поддерживаемых форматов

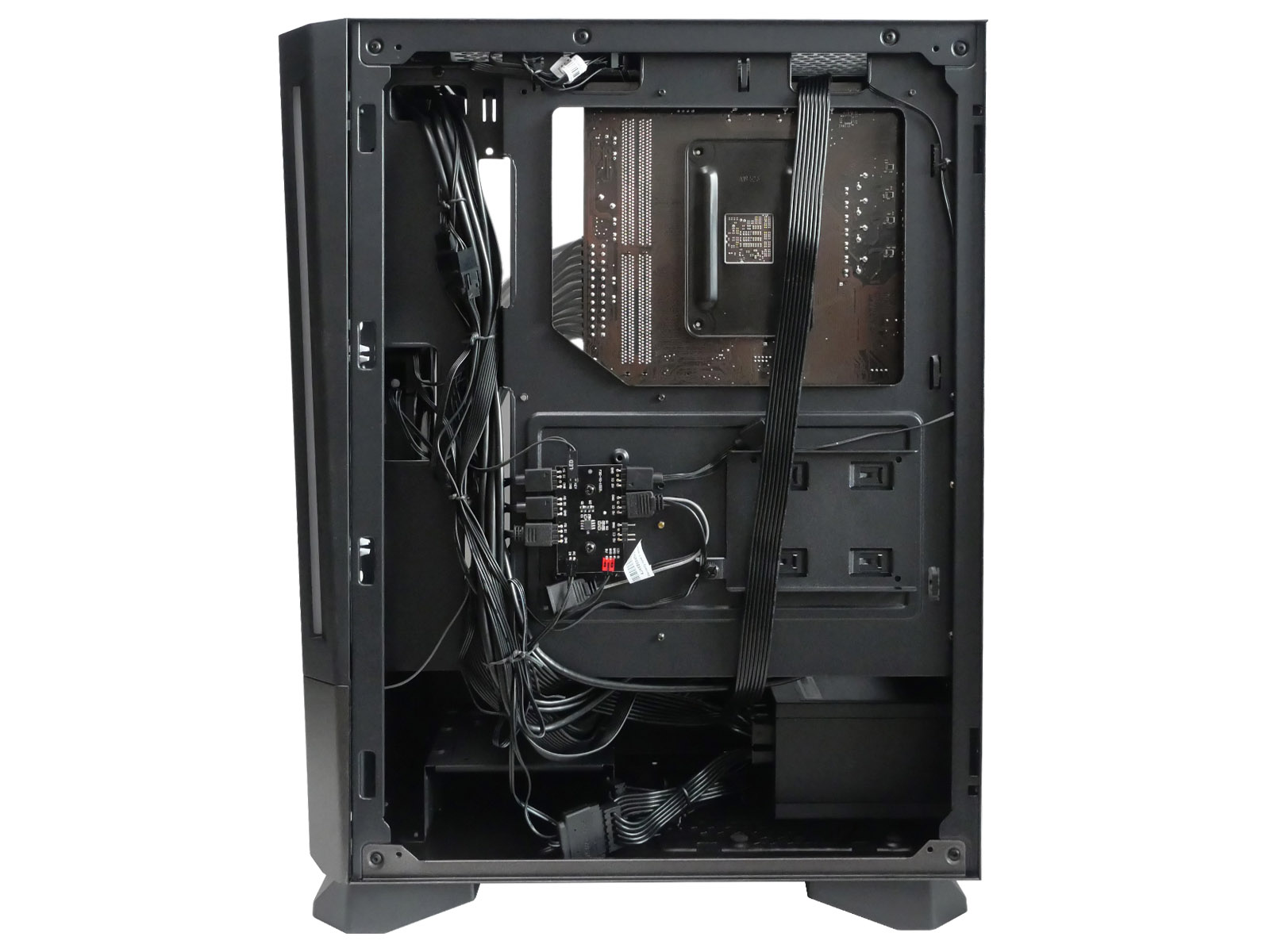

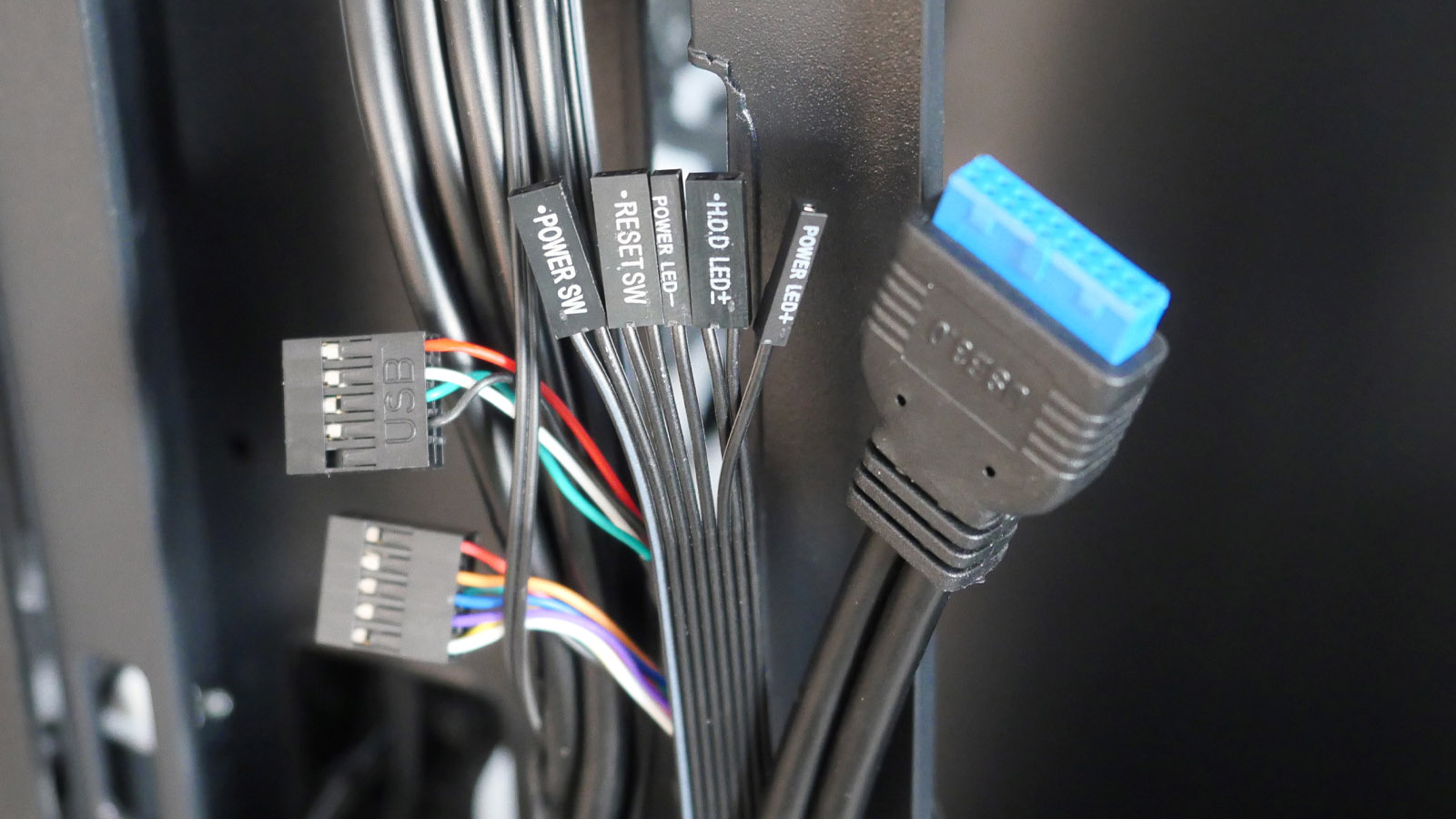

Провода от фронтальной панели имеют длину, достаточную для скрытой подводки за поддоном к местам подключения на материнской плате. Разве что аудиопровод хотелось бы чуть-чуть длиннее.

Близкое расположение кнопки перезагрузки и переключения подсветки — не очень хорошее соседство, которое может привести к случайным ошибкам нажатия вслепую и непреднамеренным перезагрузкам. Желательно было бы разнести их подальше друг от друга.

Отверстий для подведения кабелей к точкам подключения достаточно. Их размеры и расположение позволяют протянуть все необходимые штекеры при уже установленной на место материнской плате. Места в вертикальном углублении за задней стенкой достаточно (глубина 23 мм) для укладки кабелей разных типов. Непосредственно за поддоном запас до стенки уже менее 1 см, поэтому предпочтительно использовать блок питания с проводами ленточного типа.

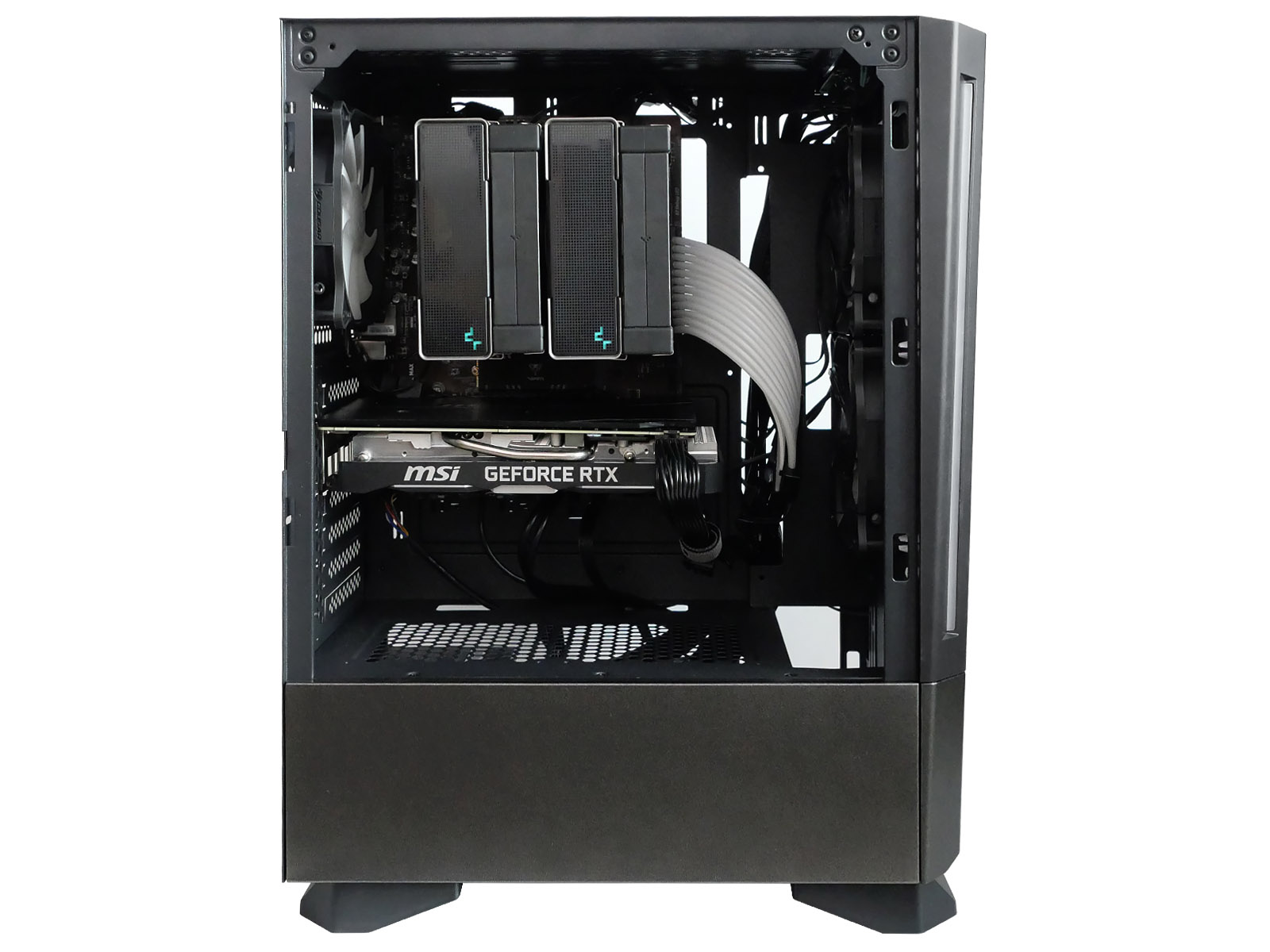

В характеристиках корпуса заявлена совместимость с кулерами до 175 мм высотой. Эта цифра вызывает сомнение, так как на примере тестовой сборки с Deepcool AK620, высота которого 160 мм, запас до стеклянной стенки оставался чуть более 10 мм.

Препятствий для установки мощных блоков питания особых нет. Расстояние от задней стенки до дисковой корзины — 190 мм. При необходимости её можно убрать в угоду места для неиспользуемых кабелей на выходе блока питания.

Поддержка видеокарт длиной до 320 мм, вероятнее всего, заявлялась производителем с условием, что фронтальных вентиляторов не будет, так как с ними остаётся приблизительно 300 мм. В большинстве сборок и этого будет достаточно.

Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата MSI B450M PRO-M2 MAX (BIOS: 7B84vAD от 25.05.2021)
Процессор AMD Ryzen 7 5800X
Система охлаждения процессора Deepcool AK620
Термоинтерфейс CoolerMaster MasterGel
Оперативная память 2 х ADATA XPG Spectrix D50 DDR4-3200 8 ГБ (AX4U320038G16A-DT50)
Системный накопитель M.2 NVMe SSD Patriot Viper VPR100 512 ГБ
Видеоадаптер MSI GeForce RTX 2060 VENTUS OC 6 ГБ
Блок питания Cooler Master V850 SFX GOLD
Корпус Cougar MX430 AIR RGB
Провода XPG Prime ARGB Extension Cable
Операционная система Microsoft Windows 10 Pro, версия 21H2 со всеми обновлениями на 14.01.2022
Температура в помещении ~28 °C


Скорость и шум комплектных вентиляторов

Корпус укомплектован тремя неплохими 120-мм вентиляторами Cougar WR120. В ходе тестов они стабильно работали в диапазоне скоростей: от 300 до 1100 оборотов в минуту. Уровень шума при этом низкий. Все три вместе на максимуме оставались в пределах 31,7 дБА с расстояния в 1 метр (измерено с помощью прибора Актаком АТЕ-9015). При снижении скорости ниже 60% они практически бесшумны.

Температура компонентов под нагрузкой

Перфорированная фронтальная часть призвана обеспечить нормальный приток воздуха к фронтальным вентиляторам. Но съёмный пылевой фильтр дублируется несъёмной сеткой с обратной стороны отверстий на самой панели, плюс нижняя часть сделана глухой, что снижает эффективность воздушного потока.

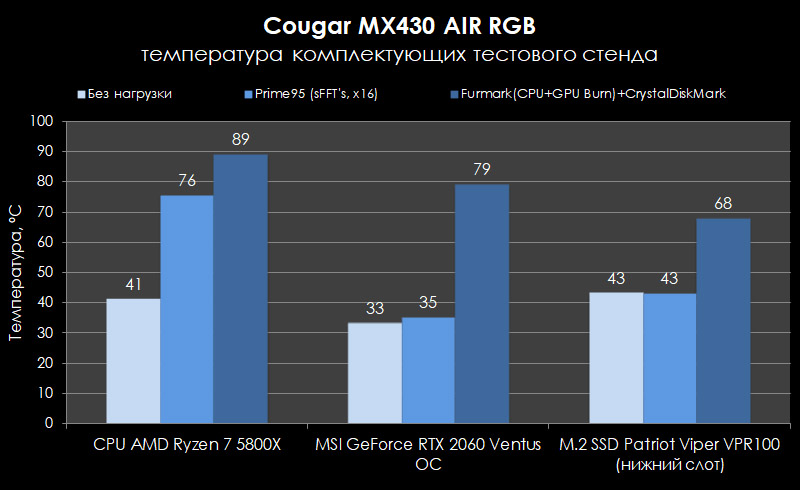

Для проверки нагрева комплектующих, установленных в Cougar MX430 AIR RGB (панели корпуса и фильтры установлены в штатные места), использовались три сценария тестирования с измерением средних значений программой HWiNFO 7.16 за 30 минут:

  • Отсутствие активности в операционной системе;
  • Одновременный запуск трёх утилит, создающих комплексную нагрузку на центральный процессор, видеокарту и накопители информации: Furmark CPU Burner 0.1.0 (четыре потока), Furmark 1.29.0.0 (GPU Stress Test в разрешении Full HD со сглаживанием 8x MSAA) и Crystal Disk Mark 8.0.1 x64 (проходы набором данных 32 ГиБ);
  • Игра PUBG в разрешении 2К с "ультра"-настройками графики.

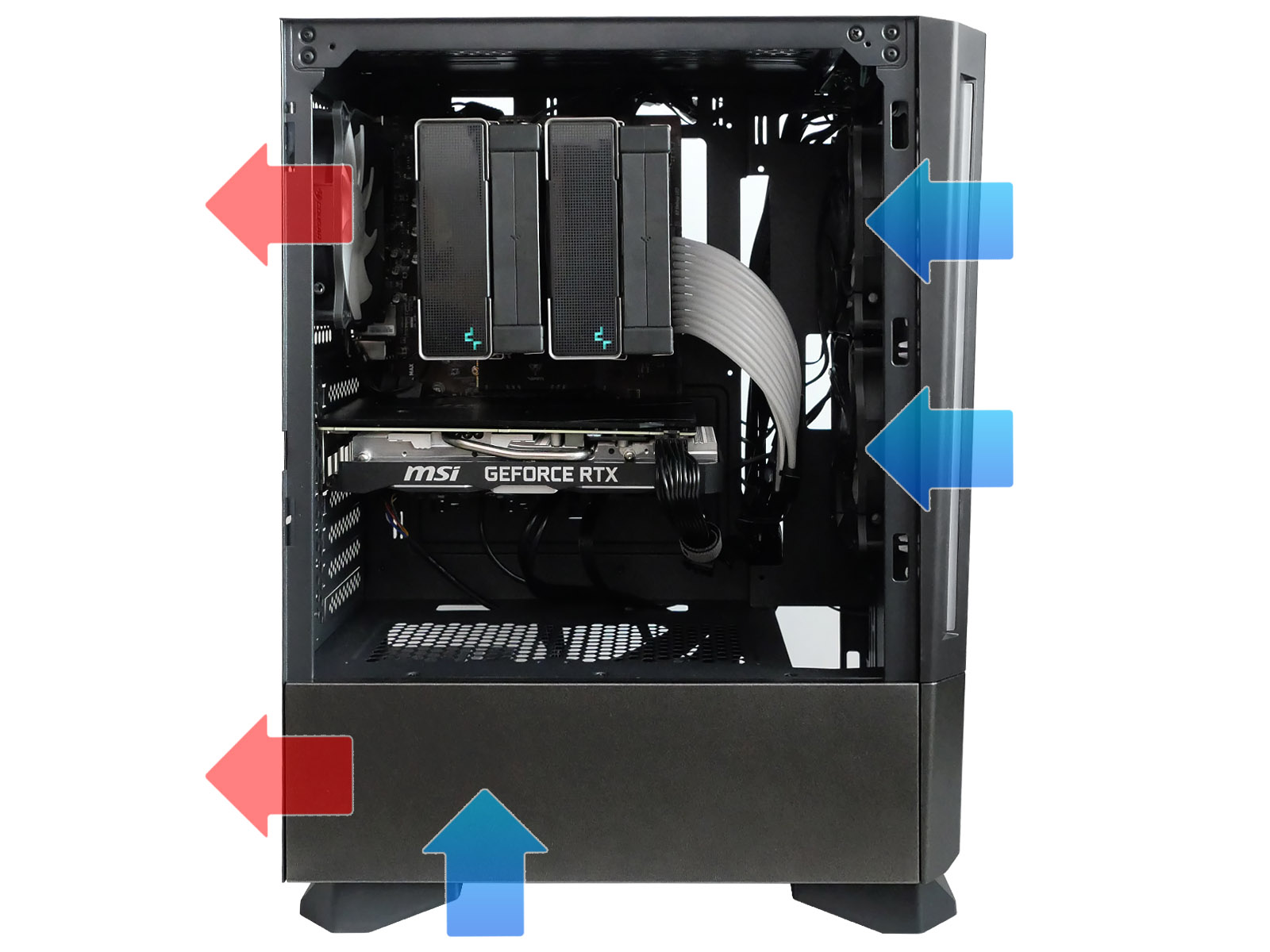

Относительно небольшой внутренний объём корпуса и конфигурация фронтальной панели сказываются на характере нагрева комплектующих внутри. В сравнении с более крупными собратьями, особенно полуоткрытого типа, процессор Ryzen 7 5800X и тестовая видеокарта на базе RTX 2060 грелись на несколько градусов выше типичных для них значений. При планировании более мощных конфигураций в данном корпусе желательно сразу продумывать использование системы жидкостного охлаждения процессора и крепить её радиатор в верхней части с выбросом горячего воздуха вентиляторами сразу за пределы корпуса.

Заключение

Кратким итогом Cougar MX430 AIR RGB можно охарактеризовать как относительно недорогой корпус, с дизайном наклонённой фронтальной панели и элементами подсветки которого сделана попытка немного выделиться на фоне конкурентов. В нём предустановлены достаточно тихие вентиляторы и интегрирован ARGB-контроллер с поддержкой как ручного управления, так и синхронизации с другими комплектующими. В целом корпус смотрится неплохо и занимает относительно немного места на столе, поэтому станет украшением геймерского места с игровым ПК средней производительности.

Достоинства Cougar MX430 AIR RGB:

  • Перфорированная фронтальная панель;
  • Неплохой набор мест крепления вентиляторов и радиаторов жидкостных систем охлаждения;
  • Три предустановленных 120-мм вентилятора с подсветкой;
  • Боковая панель из закаленного тонированного стекла;
  • Поддержка видеокарт длиной до 30 см;
  • Контроллер ARGB-подсветки с управлением кнопкой на корпусе;
  • Неплохой запас места для кабель-менеджмента;
  • Быстросъёмные пылевые фильтры на магнитном креплении сверху и спереди.

Недостатки:

  • Декоративная сетка с обратной стороны отверстий фронтальной панели снижает эффективность притока воздуха и дублирует пылевой фильтр;
  • "Глухая" нижняя часть фронтальной панели делает бессмысленным возможную установку третьего 120-мм вентилятора спереди;
  • Неудобное снятие стеклянной панели (маленький вырез для пальцев сзади);
  • Неудобный доступ к пылевому фильтру блока питания снизу.
