Обзор и тест видеокарты Inno3D GeForce RTX 2060 Twin X2

Среди недорогих представителей GeForce RTX 2060 одновентиляторные модели не сыскали огромной популярности из-за слабого охлаждения. А где не смогли бюджетные версии, себя проявляет Inno3D GeForce RTX 2060 Twin X2.
Обзор и тест видеокарты Inno3D GeForce RTX 2060 Twin X2

Видеокарта Inno3D GeForce RTX 2060 Twin X2 занимает лидирующие позиции в списке недорогих моделей среди GeForce RTX 2060, становясь лакомым кусочком для игроков. И пусть перед ней выстроились версии побюджетнее, но в отличии от них новинка от компании Inno3D не страдает избыточным нагревом и уровнем шума. Шах и мат, переоцененные конкуренты! Вам бросил вызов "Твин Дабл Икс"!

  • Производитель:Inno3D;
  • Модель: GeForce RTX 2060 Twin X2;
  • Графический процессор: Turing TU106;
  • Техпроцесс: 12нм;
  • Частота GPU:1365 МГц;
  • Частота GPU Boost в играх:1680 МГц;
  • Количество шейдерных процессоров: 1920;
  • Видеопамять: 6 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 192 бит;
  • Частота видеопамяти:1750 МГц (8ГГц QDR);
  • Поддержка NVLink: отсутствует;
  • Порты: 3 x DisplayPort 1.4, 1 x HDMI 2.0b;
  • Разъем дополнительного питания: 8-pin;
  • Параметр TDP:160 Вт;
  • Длина:196 мм.

Упаковка и комплектация

Inno3D GeForce RTX 2060 Twin X2 поставляется в небольшой фирменной упаковке с изображением незнакомца в огненной метаморфозе и явно готовящегося к боевому столкновению или в нашей интерпретации к игровым трудностям. На коробке отдельным стикером отмечено содержимое, с которым геймер получает видеокарту.


В комплектацию входит отдельный мануал-бокс с диском и инструкцией по установке, два ключа для бенчмарков 3DMark и VRMark, брошюра с рекомендованной мощностью блоков питания.

Внешний вид и дизайн

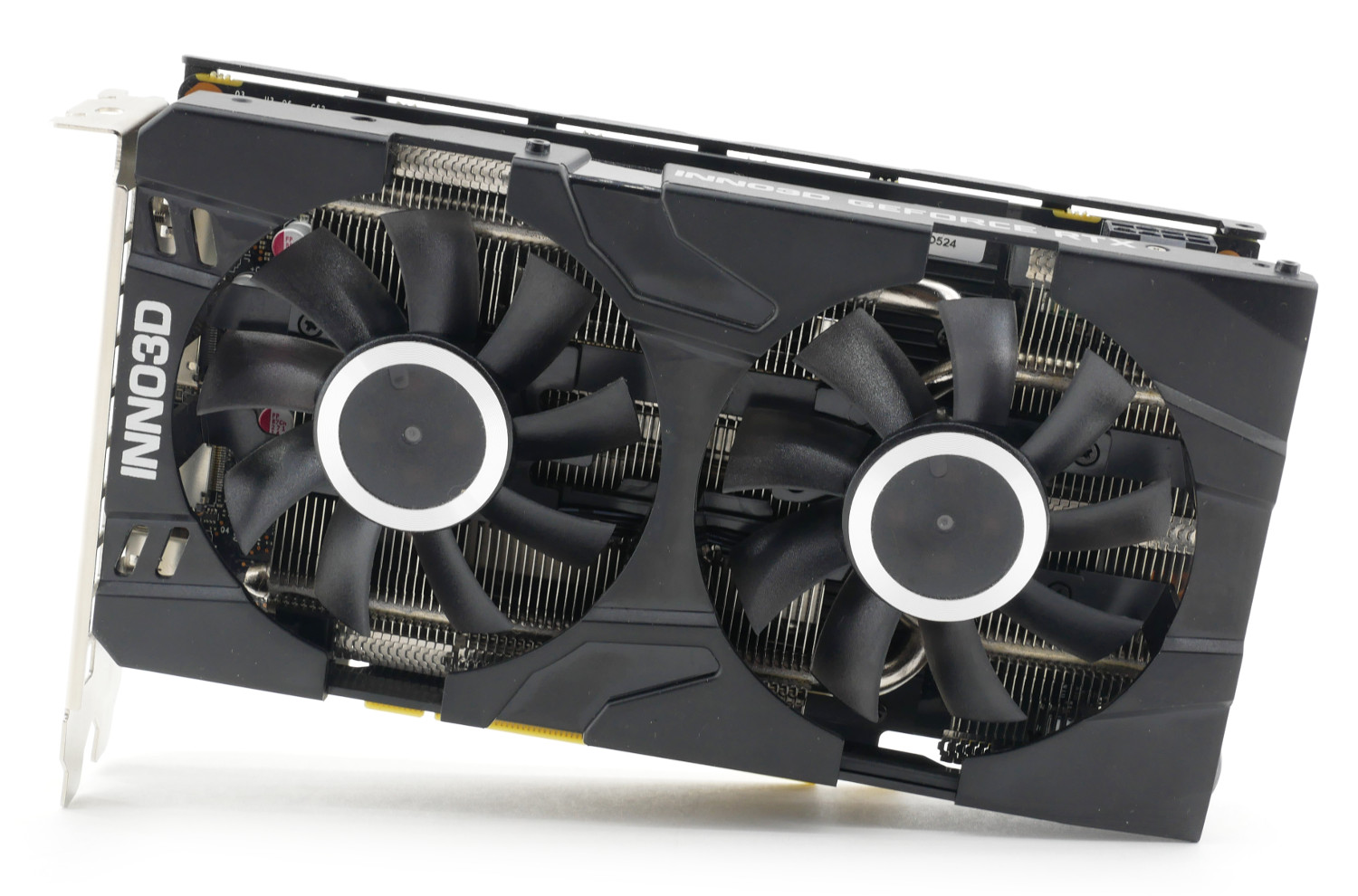

При проектировании видеокарты Inno3D GeForce RTX 2060 Twin X2 разработчики отталкивались явно не от стильного дизайна и броского внешнего вида, но сделали это в пользу оснащения и эффективности системы охлаждения, а это, поверьте, сложная задача при создании бюджетной версии.

Новинка оснащена радиатором, пронизанным четырьмя тепловыми трубками; по данному показателю Inno3D GeForce RTX 2060 Twin X2 превосходит добрую половину видеокарт серии GeForce RTX 2060. За активную часть отвечает пара 75 мм вертушек.



Дополняет образ видеокарты полноценный металлический бэкплейт, а не пластмассовая бутафория, как на модели MSI GeForce RTX 2060 Ventus XS, или вообще его отсутствие, как на других версиях.

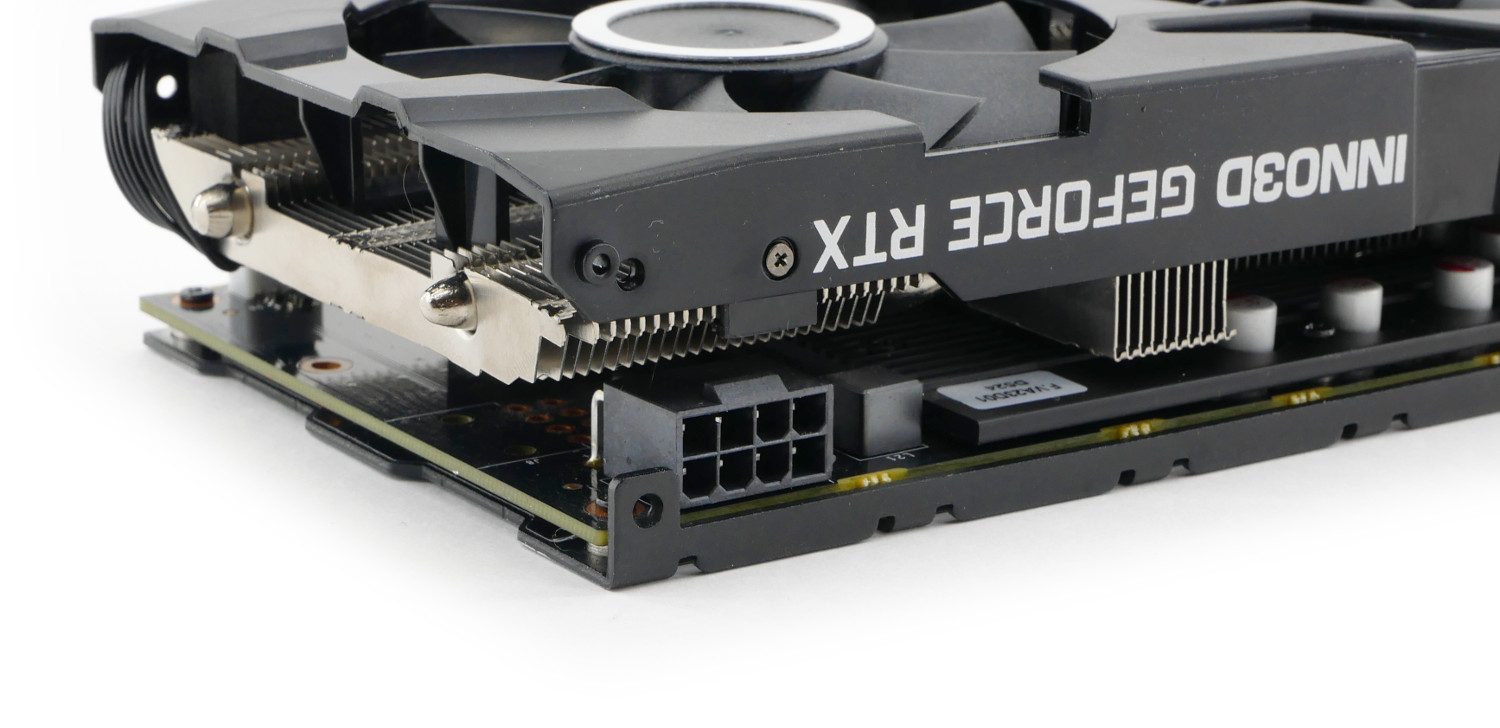

За дополнительное питание отвечает восьмиконтактный коннектор, располагаемый на краю печатной платы. Энергопотребление видеокарты ограничено на уровне BIOS на отметке 160 Вт. Для новинки требуется блок питания мощностью от 500 Вт и выше согласно требованиям производителя.

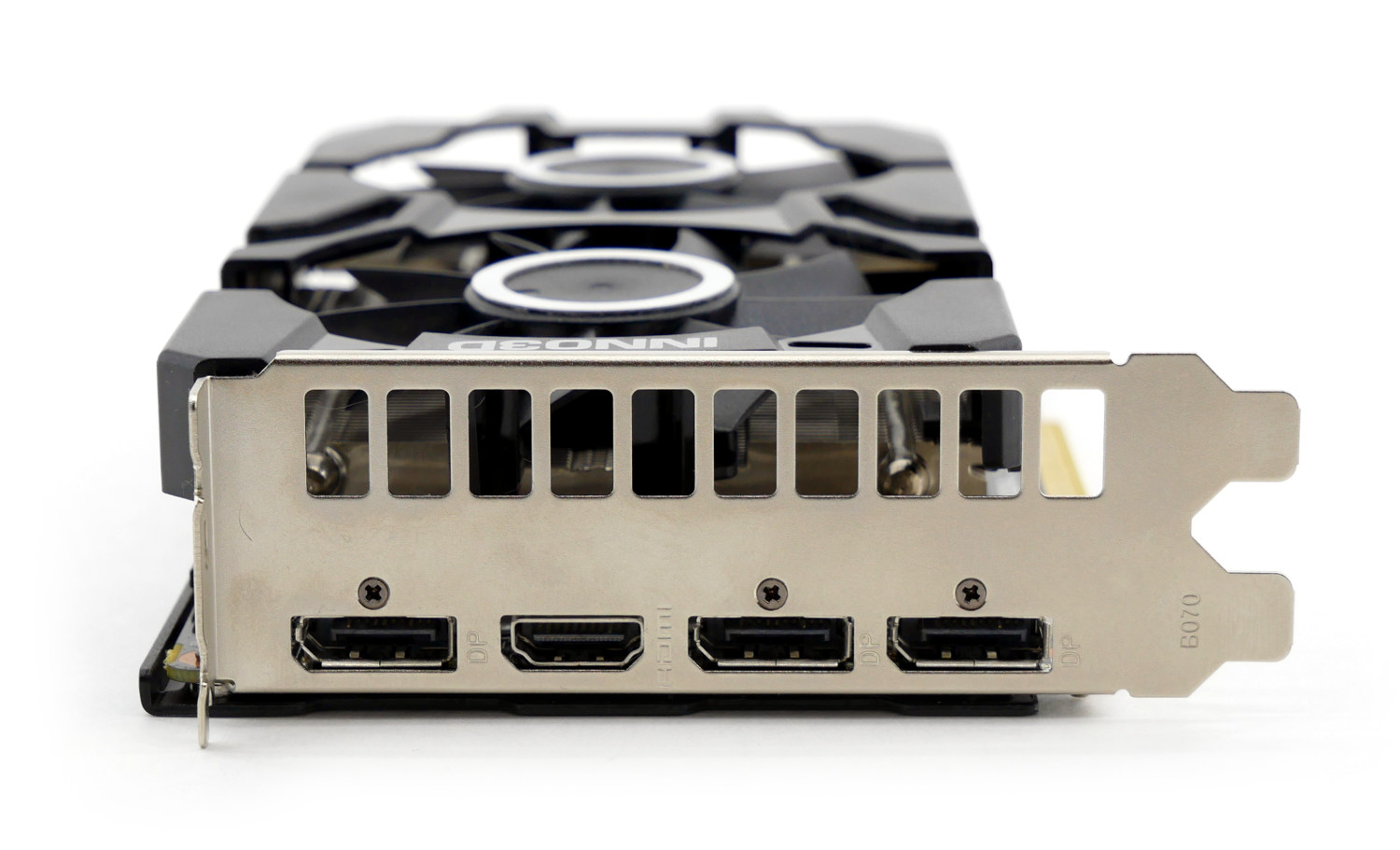

На видеокарте Inno3D GeForce RTX 2060 Twin X2 реализованы четыре видеовыхода, среди которых HDMI и три DisplayPort. Владельцам более старых портов потребуются специальные конвертеры или радикальные изменения - замена монитора на современные аналоги.

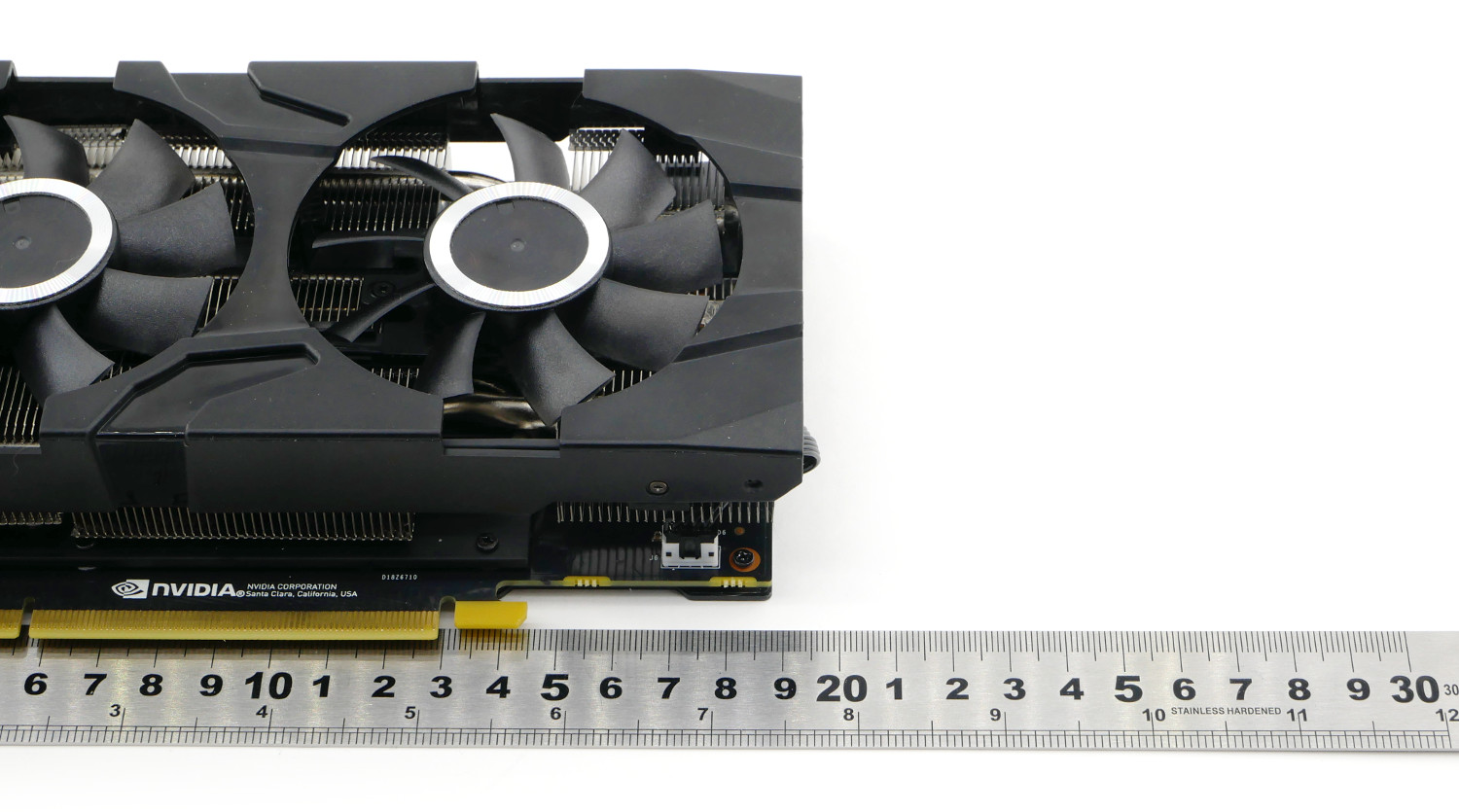

Новинка относится к компактным моделям с длиной кулера всего 196 мм, что позволяет использовать модель во многих корпусах с ограничением на размеры графического ускорителя.


Система охлаждения

Система охлаждения любой видеокарты является одним из ключевых факторов перед покупкой, так как ни одному геймеру не понравится играть за ПК, издающим рев самолета и подогревающим помещение. Поэтому пользователи ищут модели с эффективным кулером, а производитель для оптимизации находится в поисках сбалансированной конструкции. Что-то среднее воплотилось в Inno3D GeForce RTX 2060 Twin X2. :)

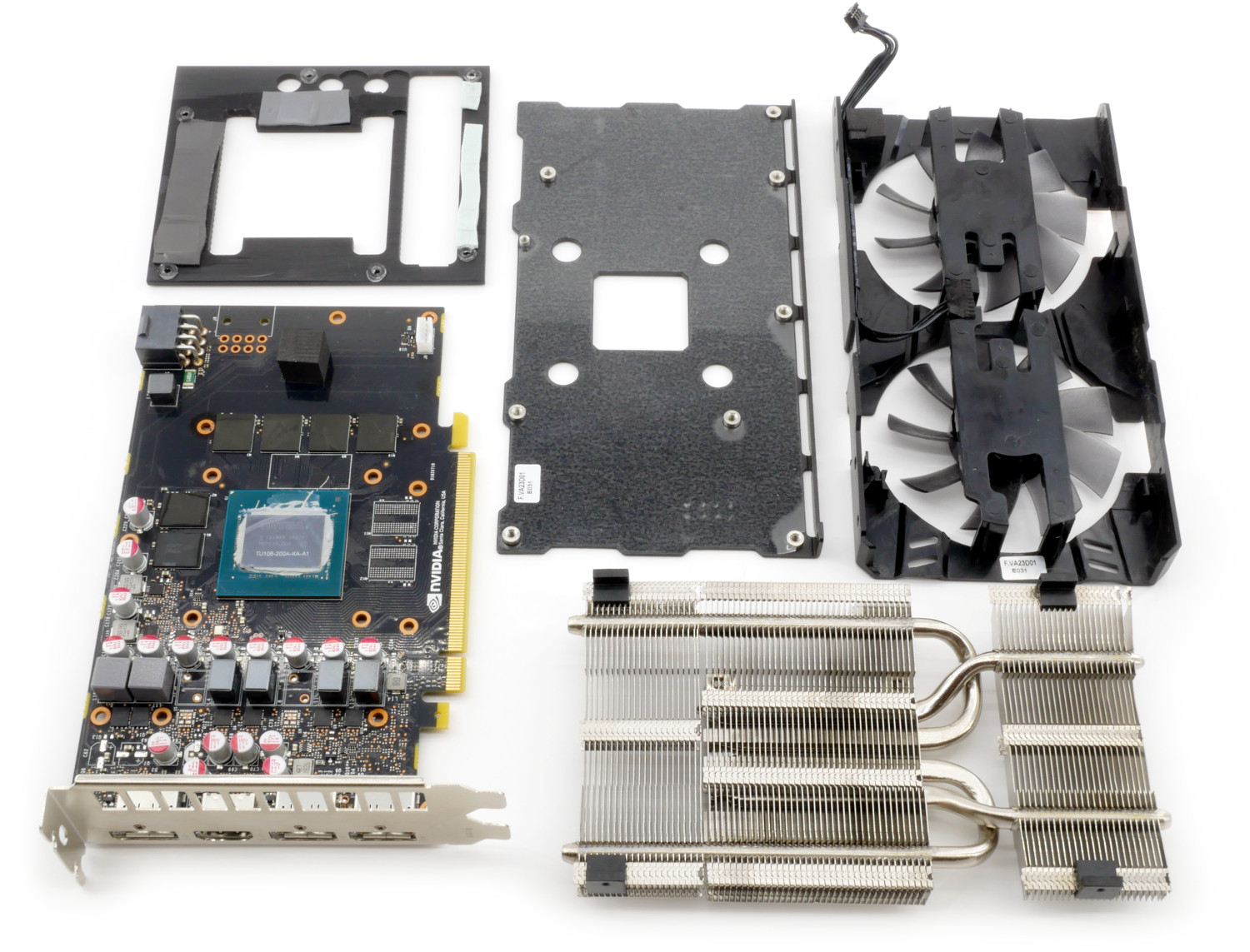

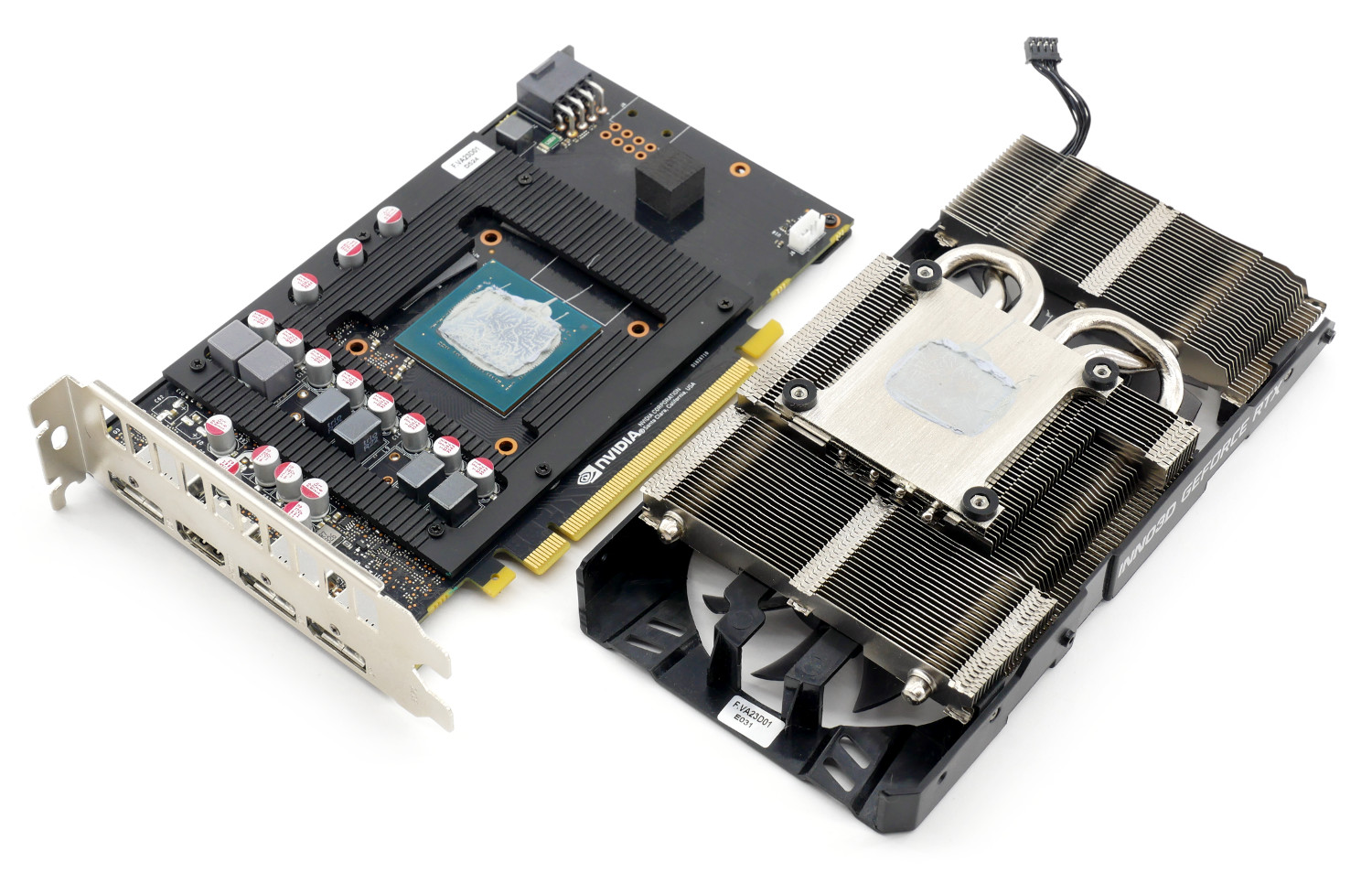

Кулер крепится четырьмя подпружиненными винтами в области графического процессора. В качестве термоинтерфейса использована серая термопаста, находящаяся в идеальном жидком состоянии.

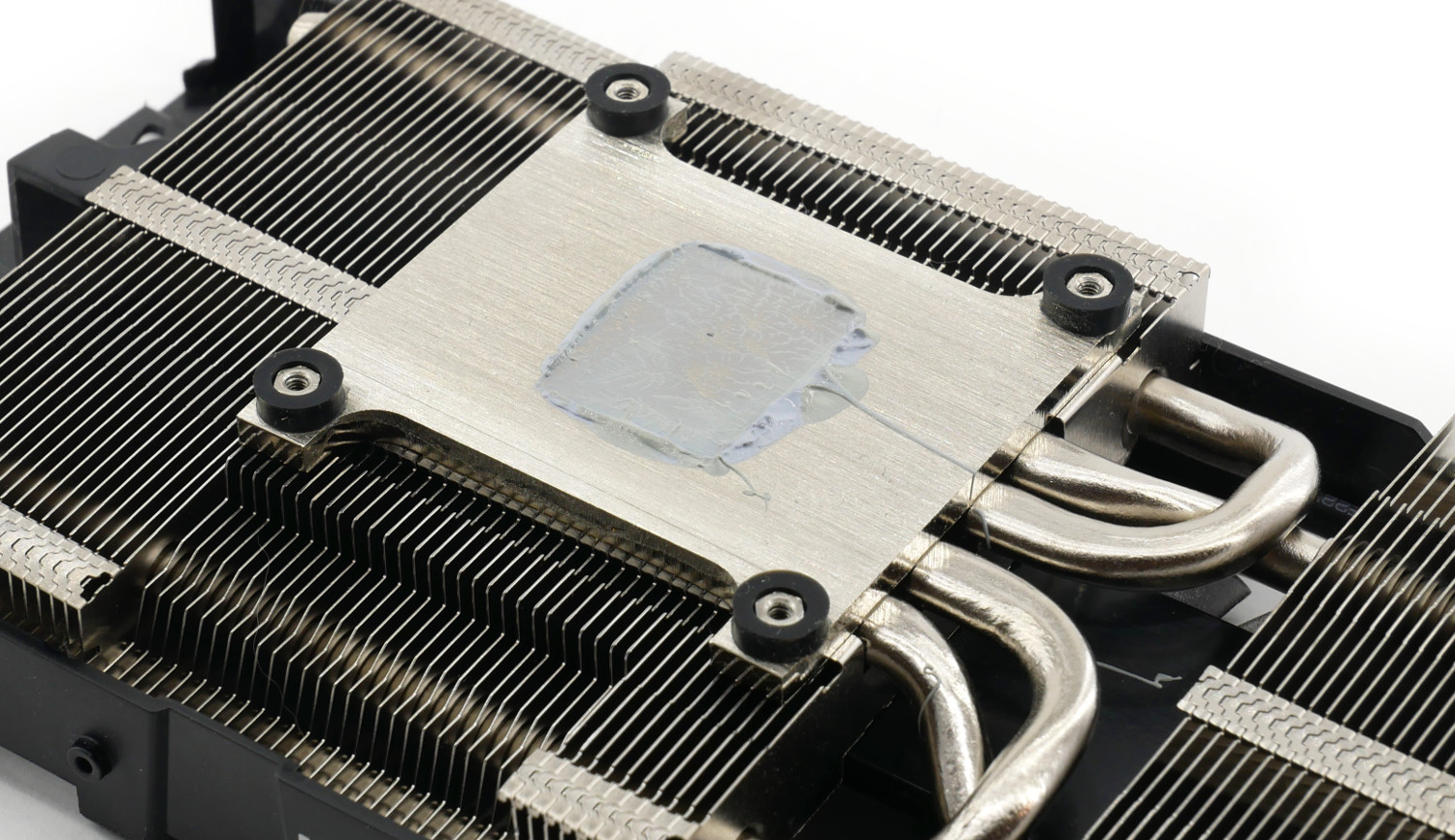

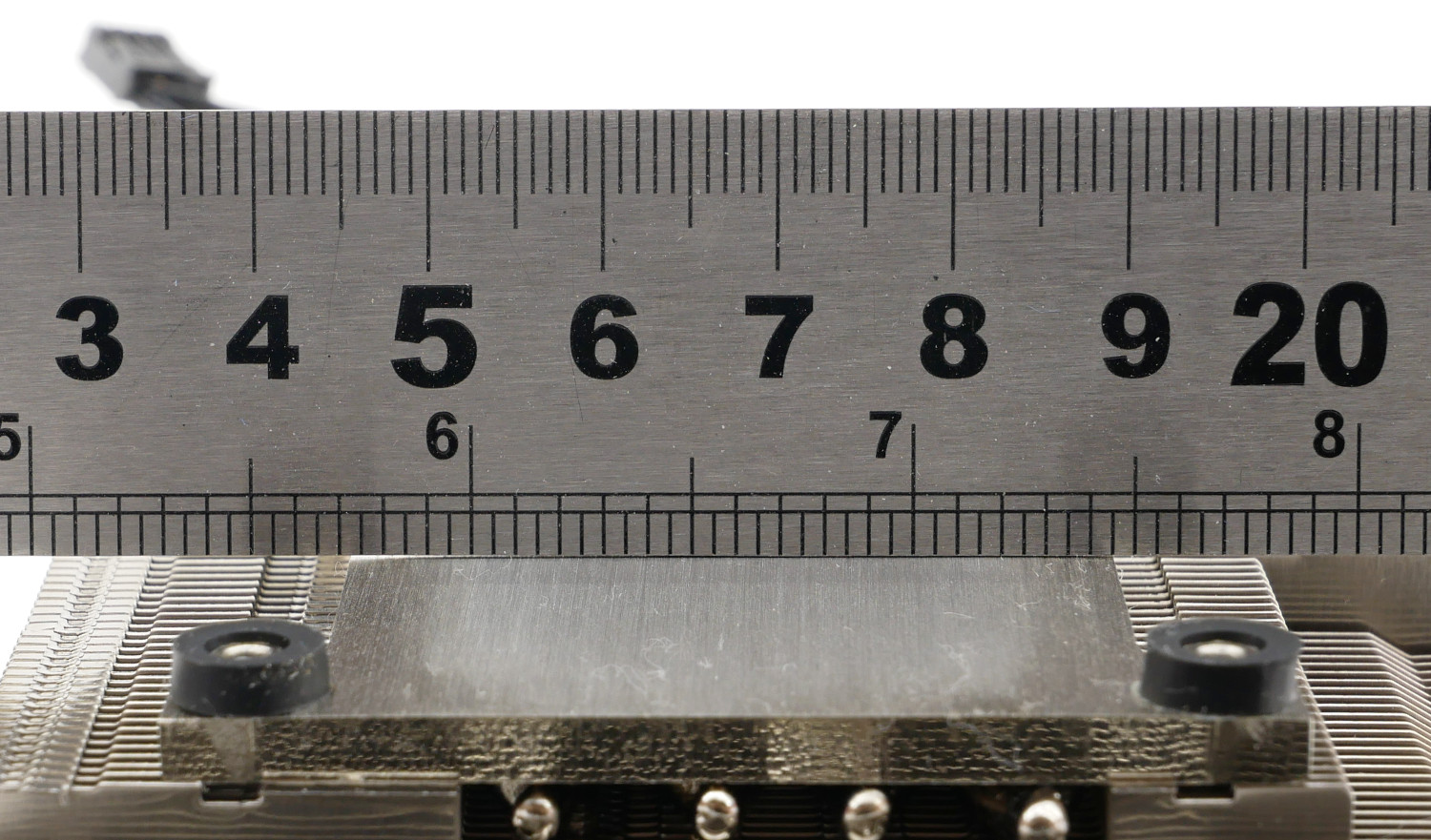

Качество обработки оставляет желать лучшего: ощущаются следы фрезы и отсутствует полировка. Тест с металлической линейкой не выявляет критических отклонений, однако при тщательном подходе к основанию удалось бы отыграть еще несколько градусов Цельсия в охлаждении.

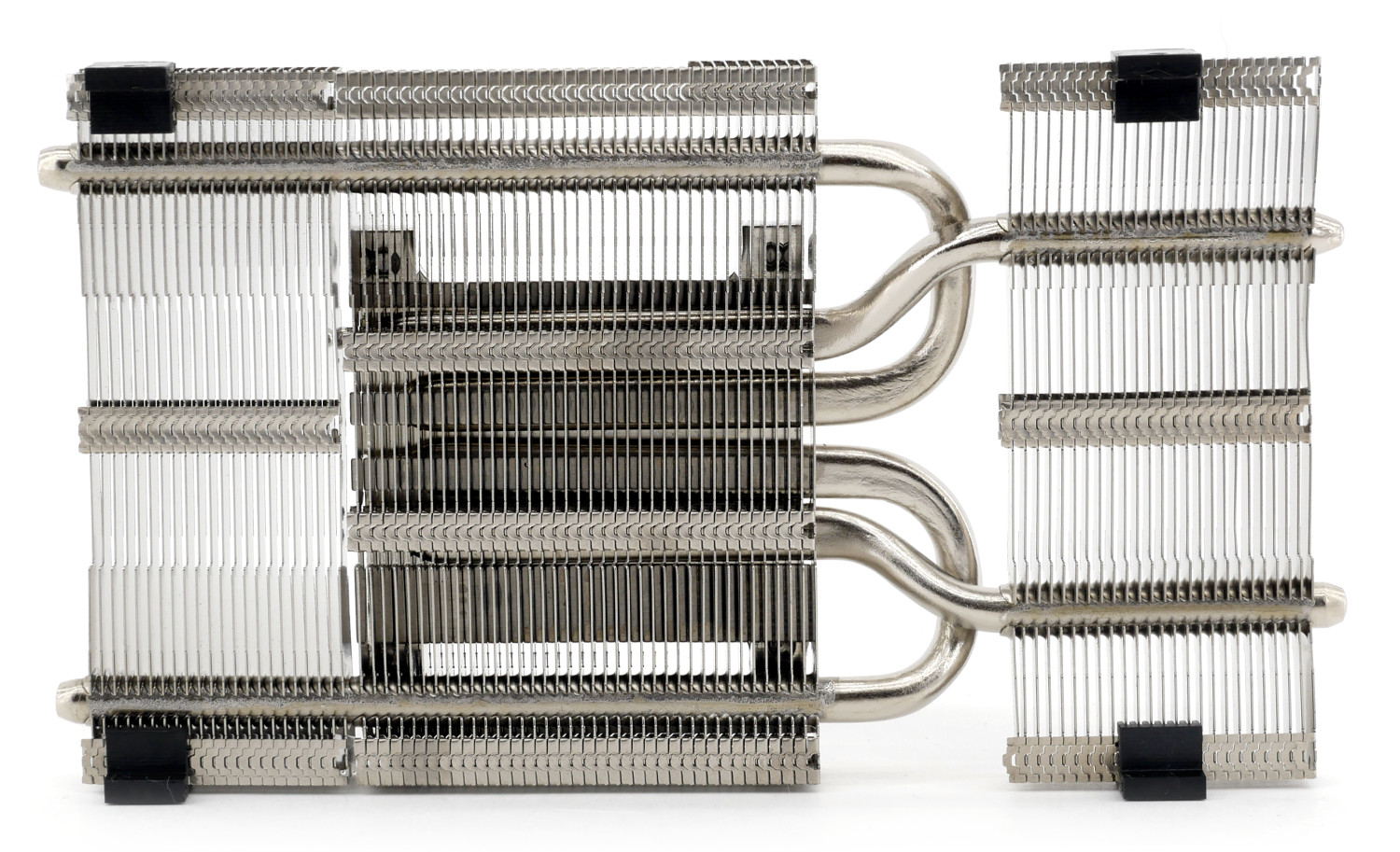

Охладитель представляет собой компактный двухсекционный радиатор, пронизанный четырьмя тепловыми трубками диаметром 6 мм каждая. Все соединения тщательно пропаяны.

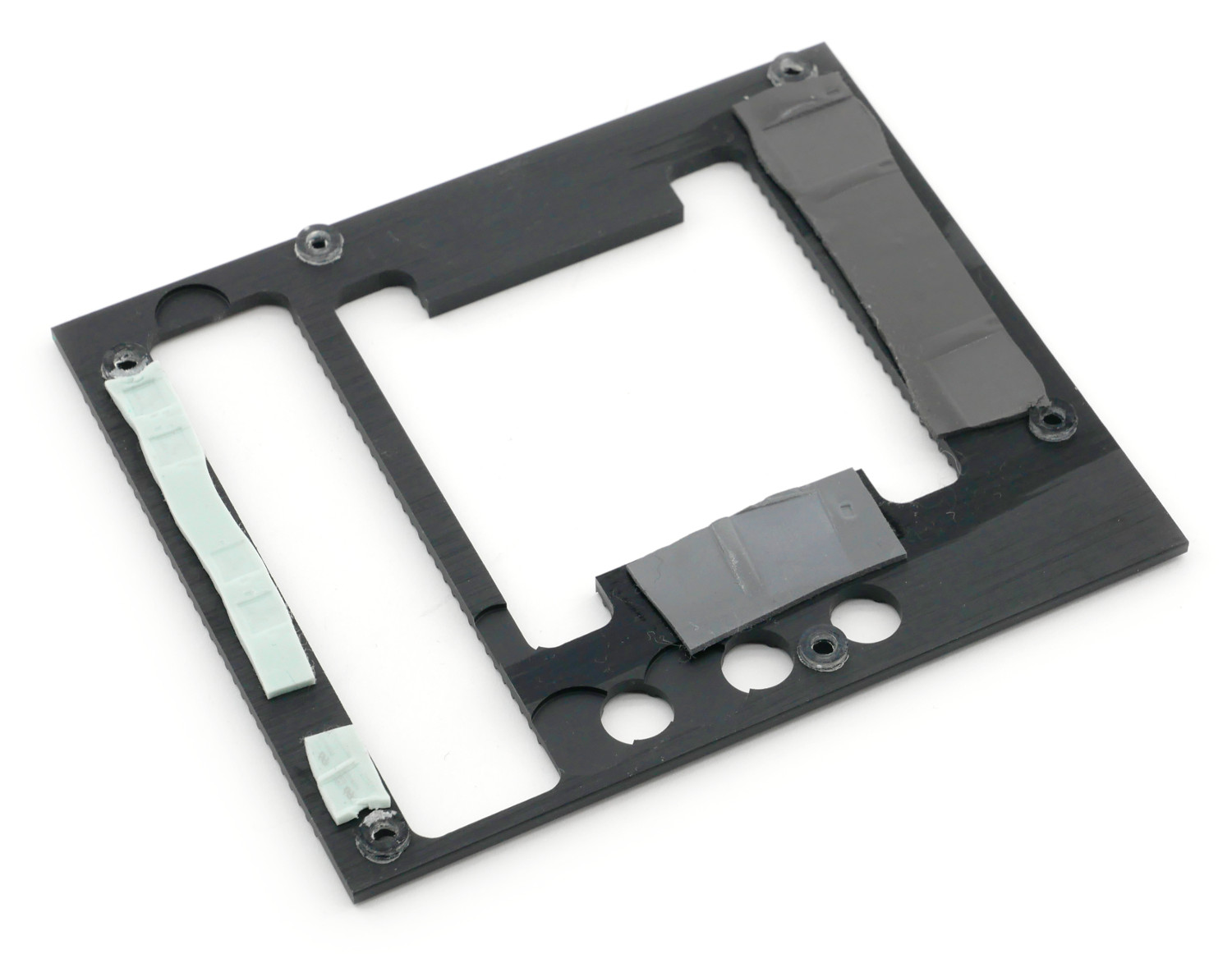

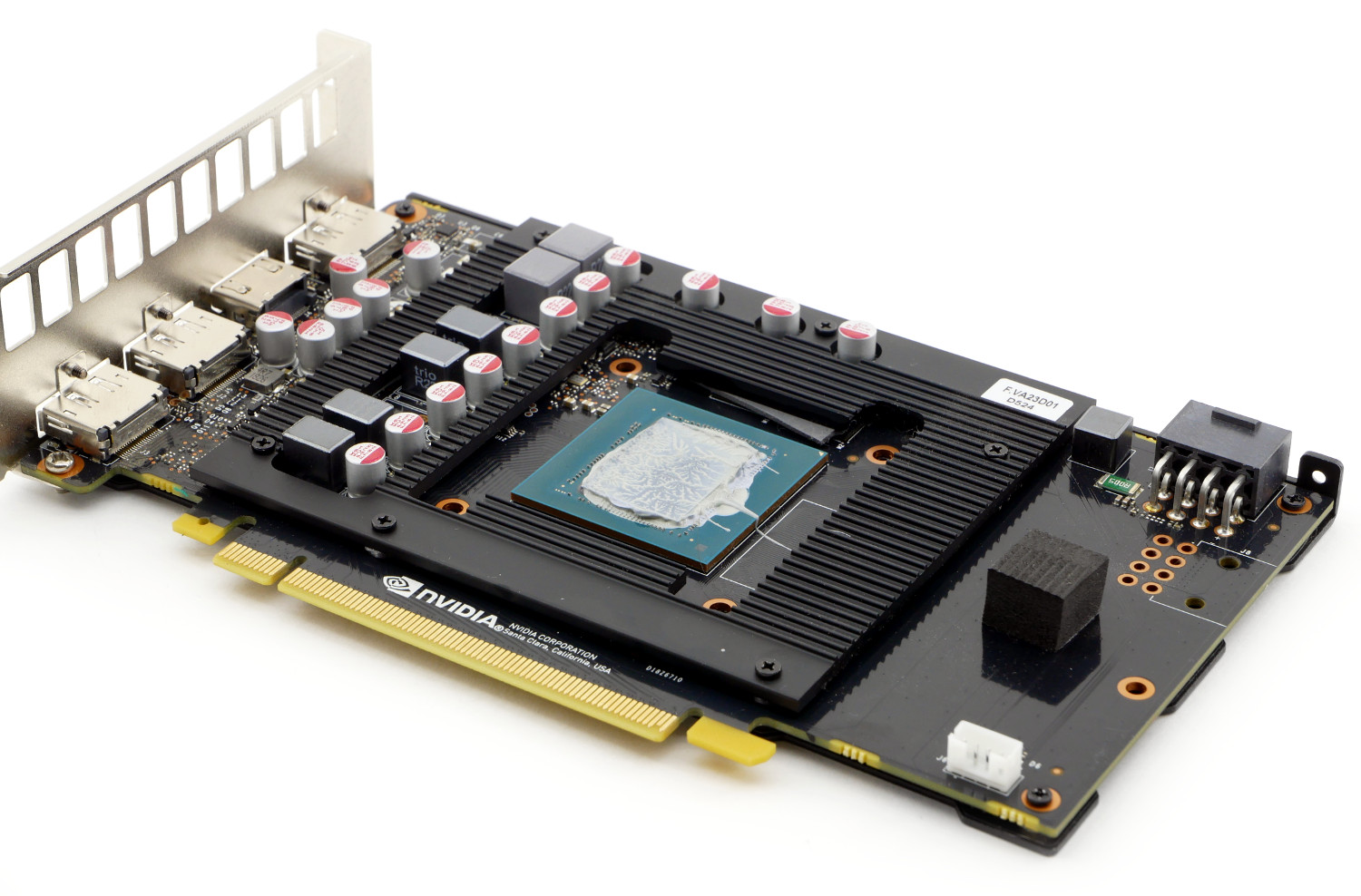

Отдельная пластина накрывает печатную плату с ключевыми элементами видеокарты.


Ее роль сведена к единому радиатору подсистемы питания графического ускорителя и микросхем памяти. Ребристая поверхность и заметная толщина позволяет повысить эффективность охлаждения.

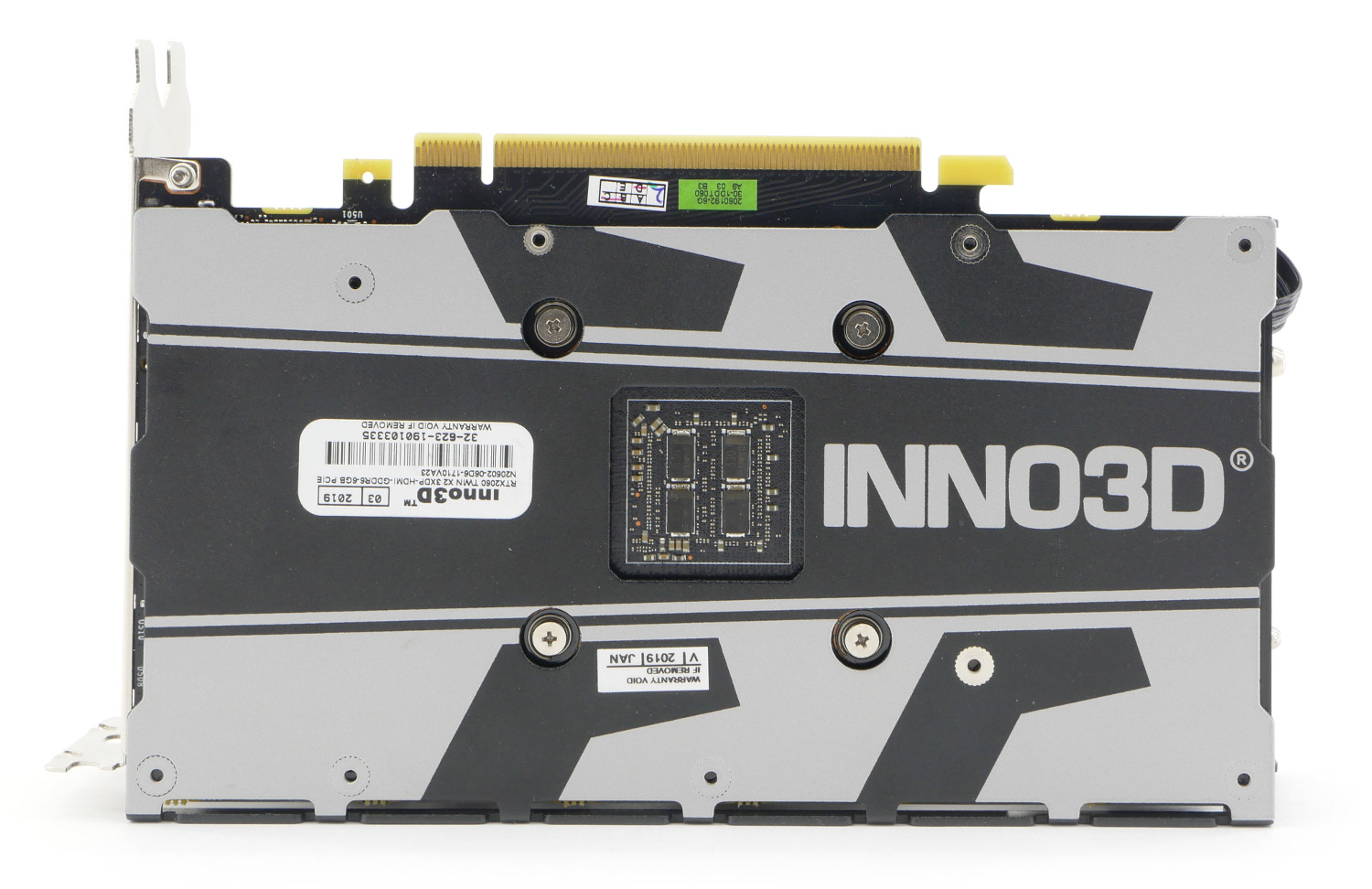

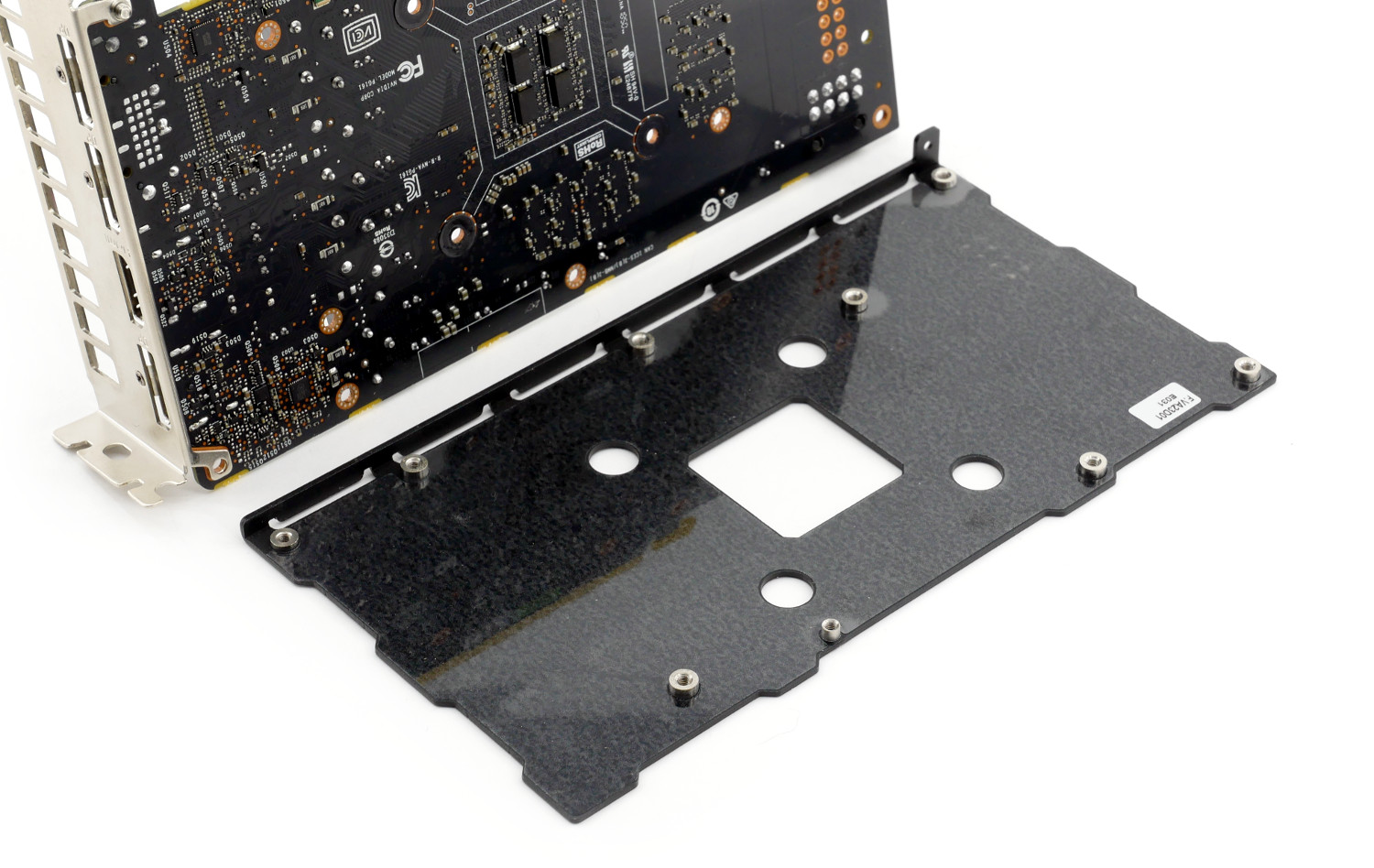

Металлический бэкплейт встает последней преградой на пути к печатной плате. Своя роль отведена и опорной пластине, и пусть она не контактирует с горячими элементами посредством термоинтерфейса, часть тепла она аккумулирует.

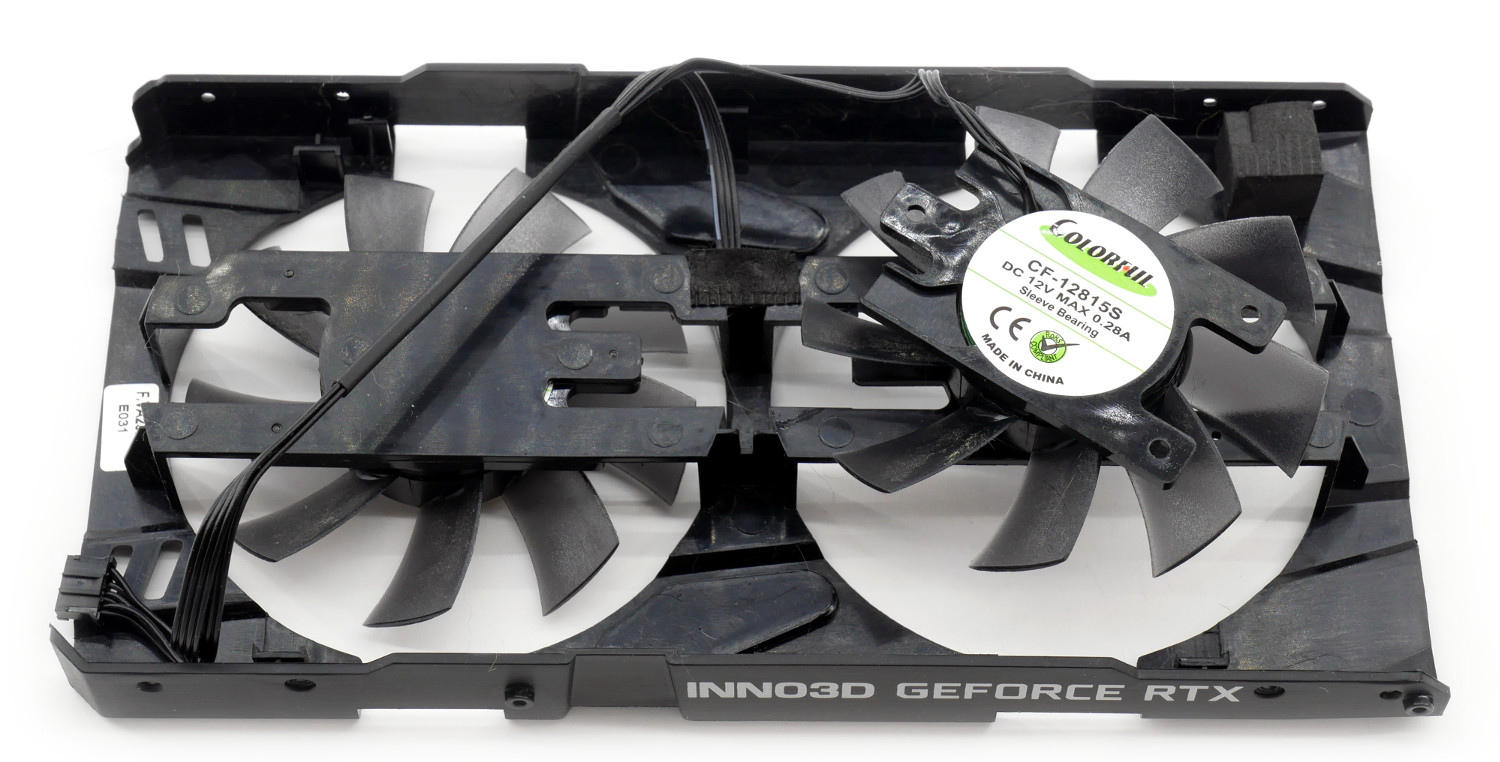

За активную часть отвечает пара вертушек CF-12815S производства Colorfill со скоростью вращения 0 - 3500 об/мин. В простое кулер работает в пассивном состоянии, в нагрузке же она функционирует при среднем уровне шума.


Подводя итоги: перед разработчиками стояла сложна задача по созданию компактной и главное эффективной системой охлаждения. И в угоду баланса им это удалось.


Печатная плата

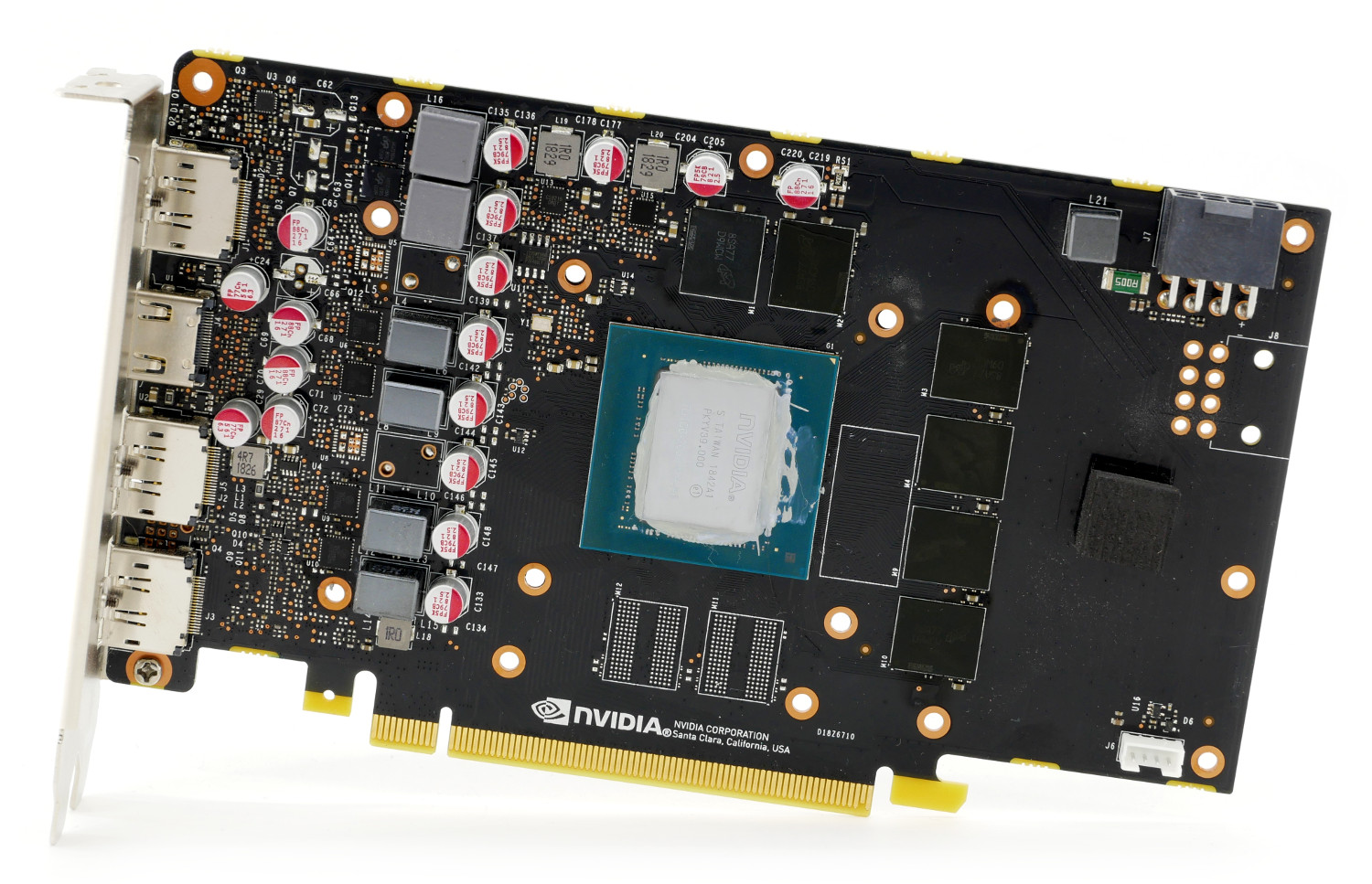

Inno3D GeForce RTX 2060 Twin X2 построена на референсной печатной плате NVIDIA GeForce RTX 2060 FoundersEdition, которая так и не была представлена официально.

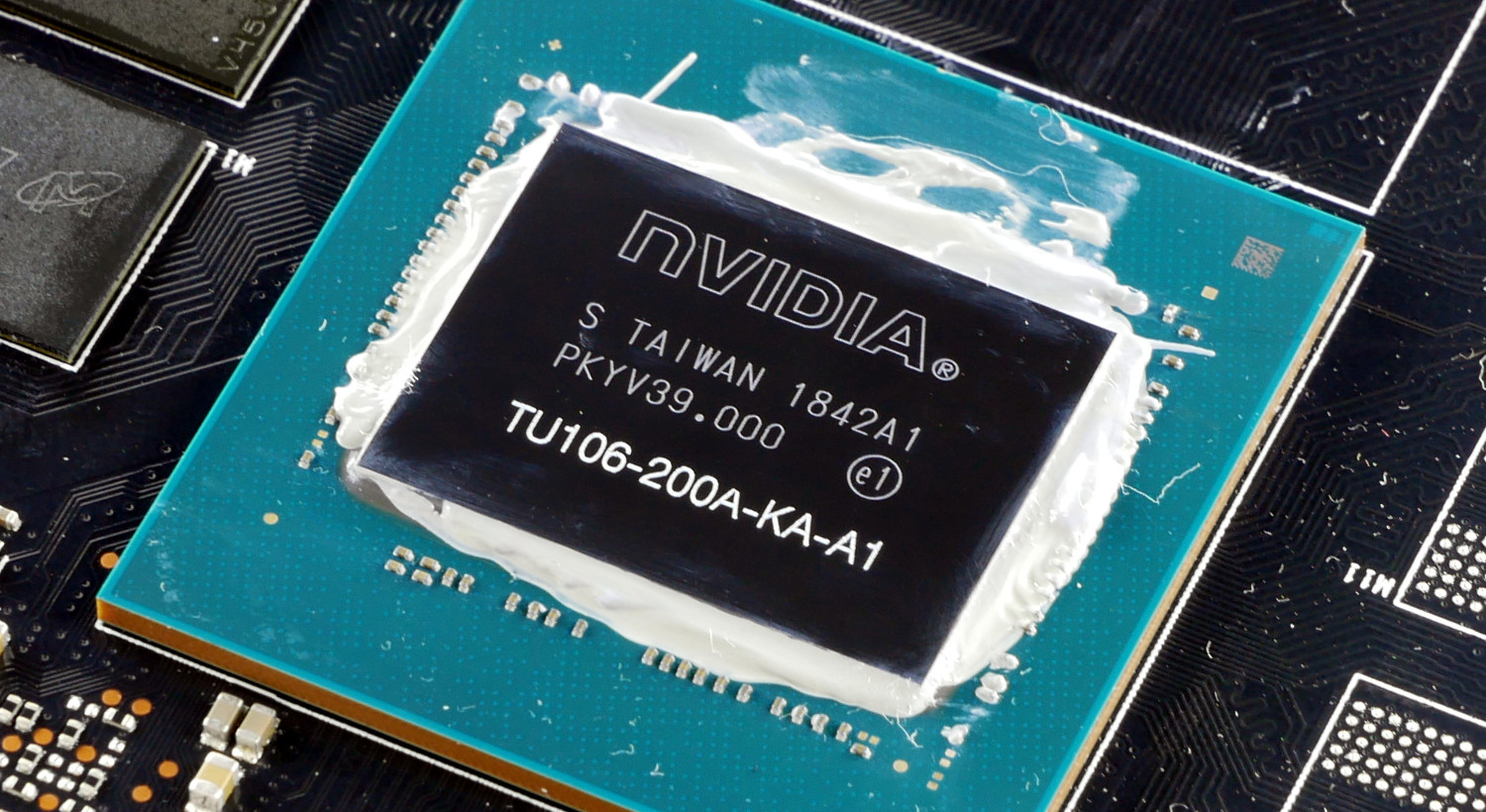

Центральное место занимает графический процессор TU106-200-KA-A1. Он произведен по 12-нм техпроцессу на 42-й неделе 2018 года,включает 1920 шейдеров, 48 блоков растеризации и 120 текстурных блоков.

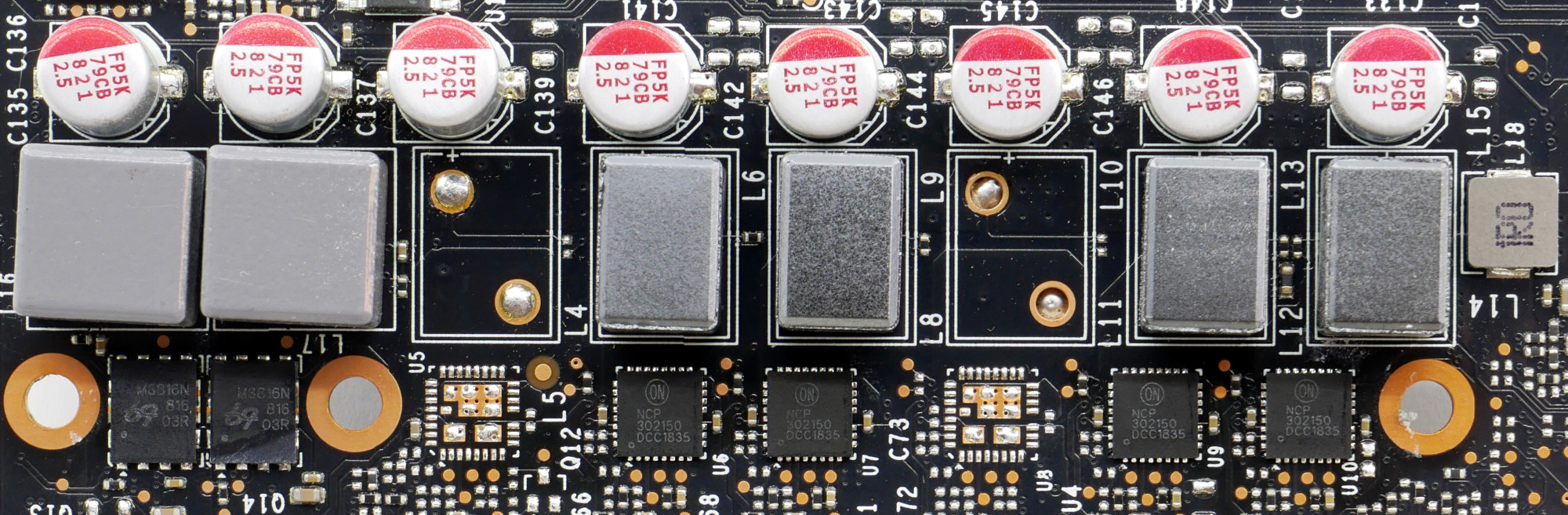

Подсистема питания вынесена в левую часть и построена по шестифазной схеме, где четыре фазы отведены на графический процессор и две - на микросхемы памяти. За управление отвечают ШИМ-контроллеры uP9512R и uP1666Q соответственно.

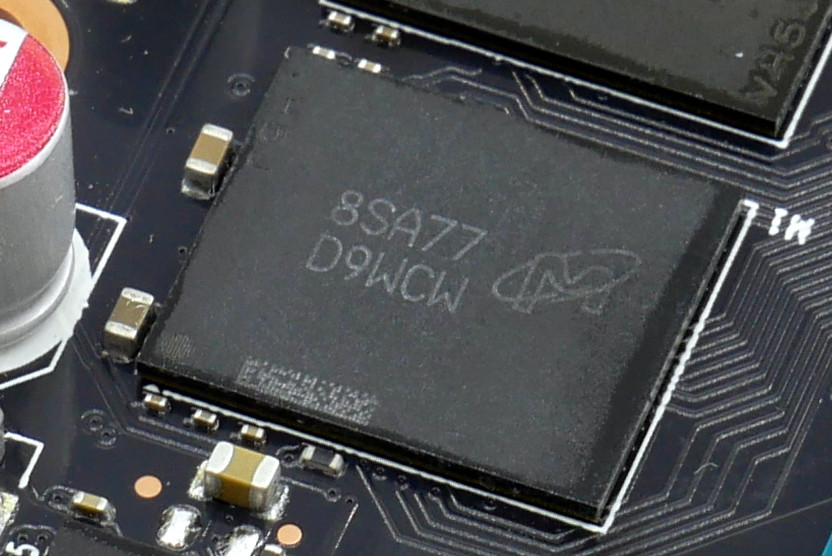

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 8SA77 D9WCW. Тактовая частота составляет 1750 МГц (эффективная частота – 12000 МГц).


Конфигурация тестового стенда

  • Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
  • Материнская плата: MSI X99A Workstation;
  • Кулер: Corsair H110i;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
  • Видеокарта: Inno3D GeForce RTX 2060 Twin X2;
  • Накопитель SSD: Plextor PX-256M6Pro;
  • Блок питания: Corsair RM850x;
  • Корпус: Phanteks Evolv ATX;
  • Монитор: ASUS MG279Q;
  • Операционная система: Windows 10 64-bit.
  • Драйвера: NVIDIA ForceWare 419.67.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Inno3D GeForce RTX 2060 Twin X2 функционирует на эталонных тактовых частотах, соответствующих референсу GeForce RTX 2060.

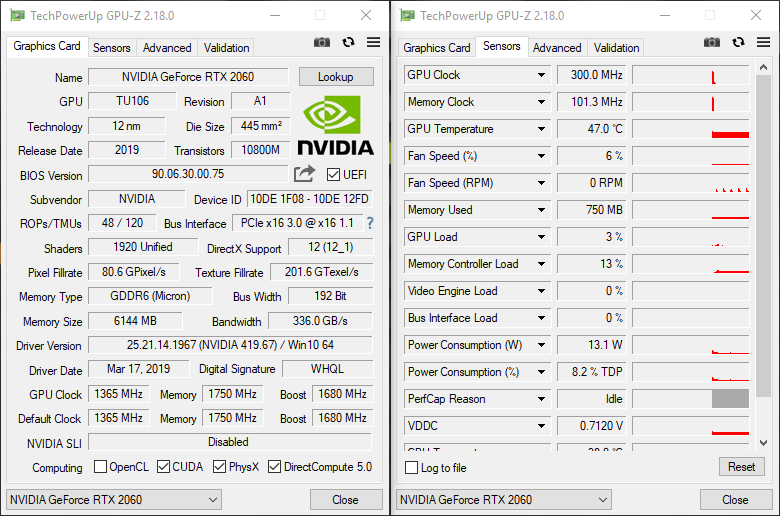

Несмотря на внешнюю неказистость кулера, в простое вентиляторы останавливаются, а система охлаждения эффективно справляется со своей задачей, и при просмотре роликов на Youtube температура не превышает 46-47*С.

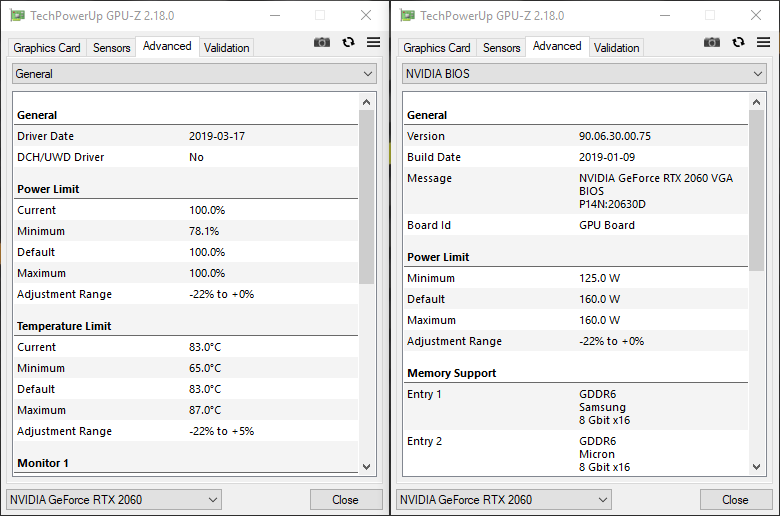

Приведем подробные характеристики микропрограммного обеспечения Inno3D GeForce RTX 2060 Twin X2. Показатель ее уровня TDP равен 160 Вт без возможности увеличения, что отразится на разгоне в ручном режиме.

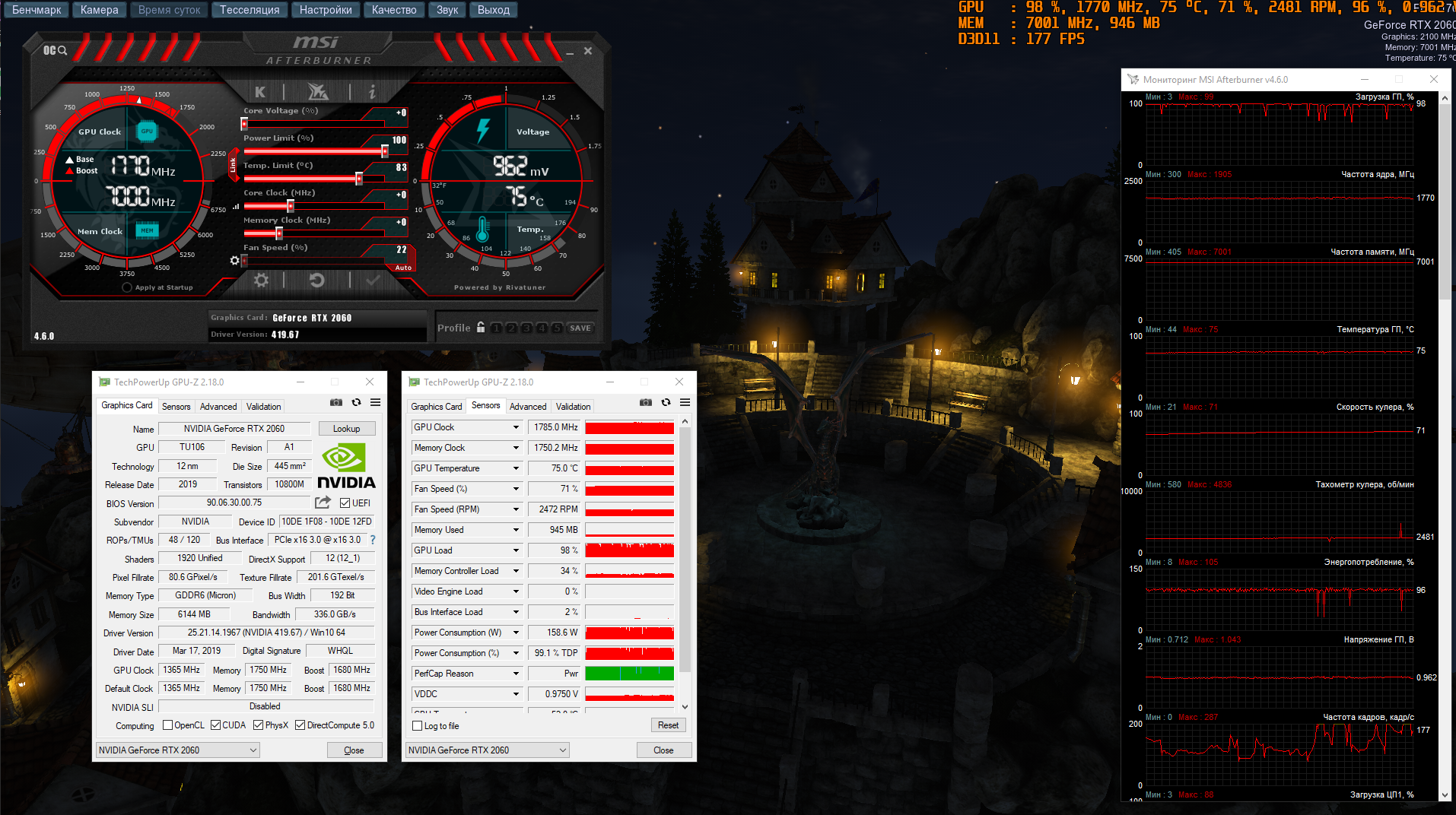

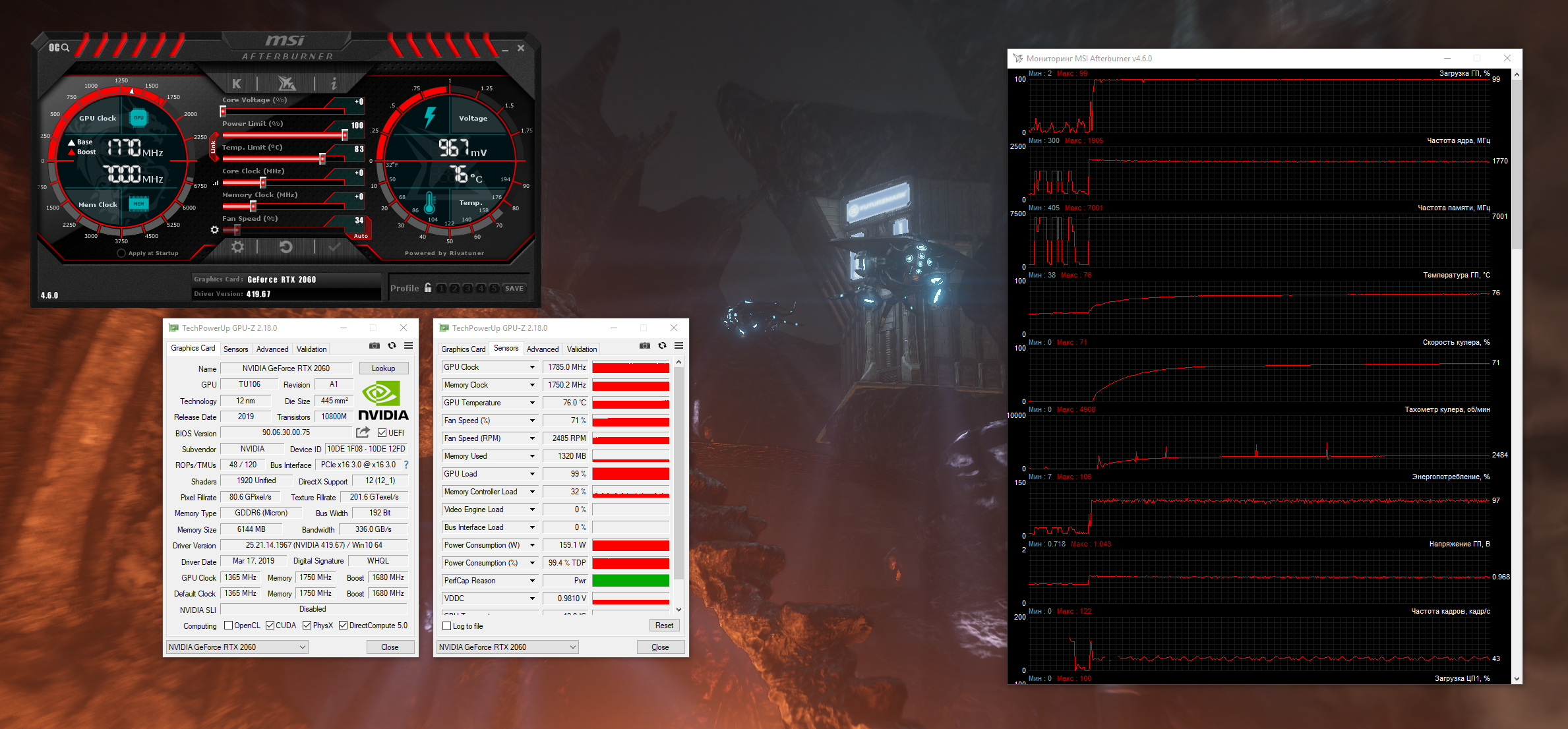

Тестирование проводилось в популярном бенчмарке 3DMark, пакет Time Spy, режим "Тест устойчивости"для выявления слабых и сильных сторон Inno3D GeForce RTX 2060 Twin X2при высокой нагрузке.

В пиковых ситуациях новинка прогревается до 76*С при скорости вентиляторов 2485 об/мин, но благодаря небольшому диаметру крыльчатки уровень шума остается в комфортном уровне и составляет 40,9 дБА. Безусловно видеокарта выделяется на фоне ПК, однако акустическая составляющая не отвлекает и едва мешает продолжительной работе. Частотаграфического процессора составляет 1785-1830 МГц, а среднее значение буста равно 1800 МГц, что выше заявленной производителем. Пусть видеокарта звезд с неба не хватает, но ускоритель трудолюбиво отрабатывает свои обязанности целиком и полностью.

Температура подсистемы питания VRM после 15-минутного забега едва составила 75*С благодаря прямому обдуву над радиатором.

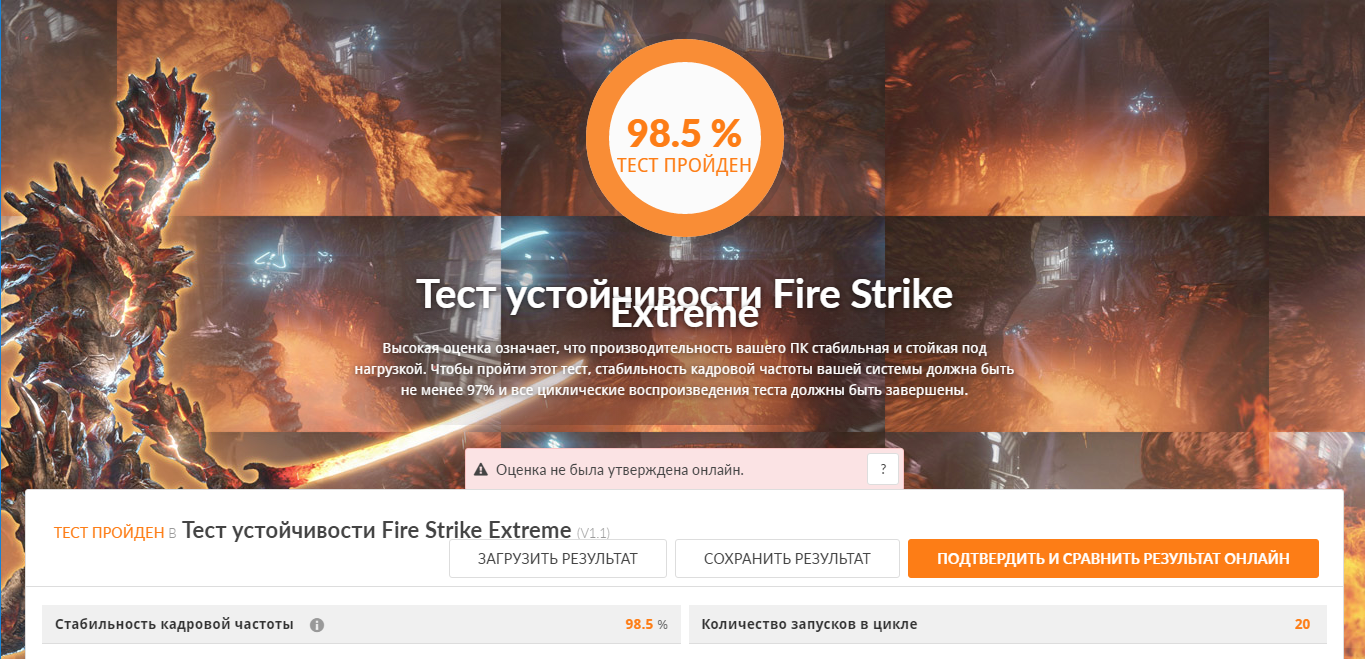

Пусть температурные и частотные показатели могут смутить, но тест устойчивости Fire Strike Extreme c 20 прогонами завершился успешно с оценкой 98,5%.


В более привычном бенчмарке Heaven Benchmark 4.0, отлично имитирующем игровую составляющую, Inno3D GeForce RTX 2060 Twin X2 показывает себя практически идентично со стресс-тестом.


При максимальной скорости вращения вентиляторов 3500 об/мин, пыл Inno3D GeForce RTX 2060 Twin X2 с легкостью удается охладить до 68*С по чипу и 63*С по силовой части.

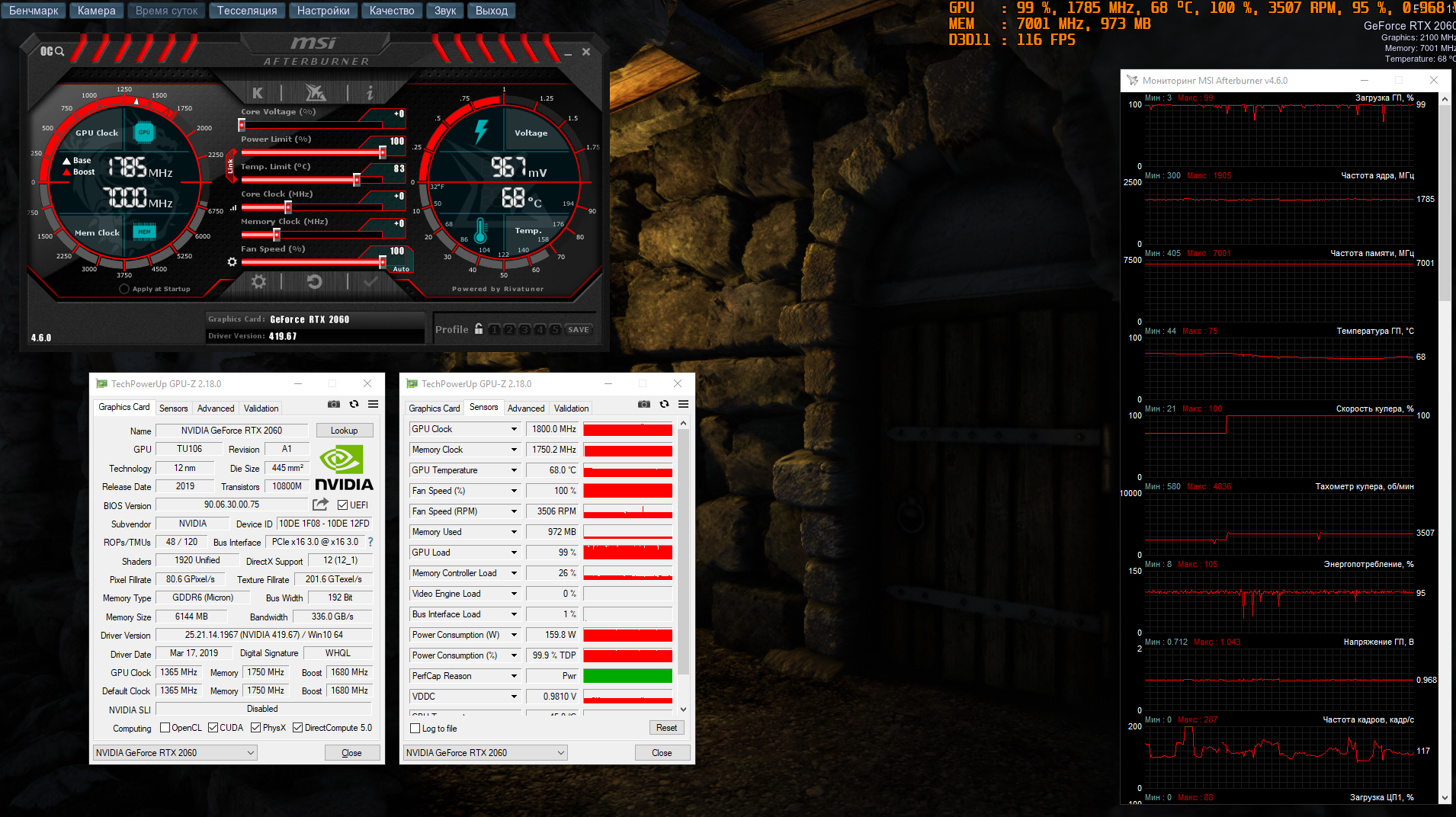

Оптимальные настройки для видеокарты при даунвольтинге выглядели следующим образом: Power Limit = 80%, частота ядра +130 МГц и скорость кулера = 2200 об/мин, что сохраняло комфортный уровень шума. В таком режиме Inno3D GeForce RTX 2060 Twin X2 хорошо себя чувствует в любой игре и бенчмарке. Температуры графического процессора и зоны VRM составляют 68*С и 73*С соответственно, а сама видеокарта бустит до 1800 МГц.


Ручной разгон

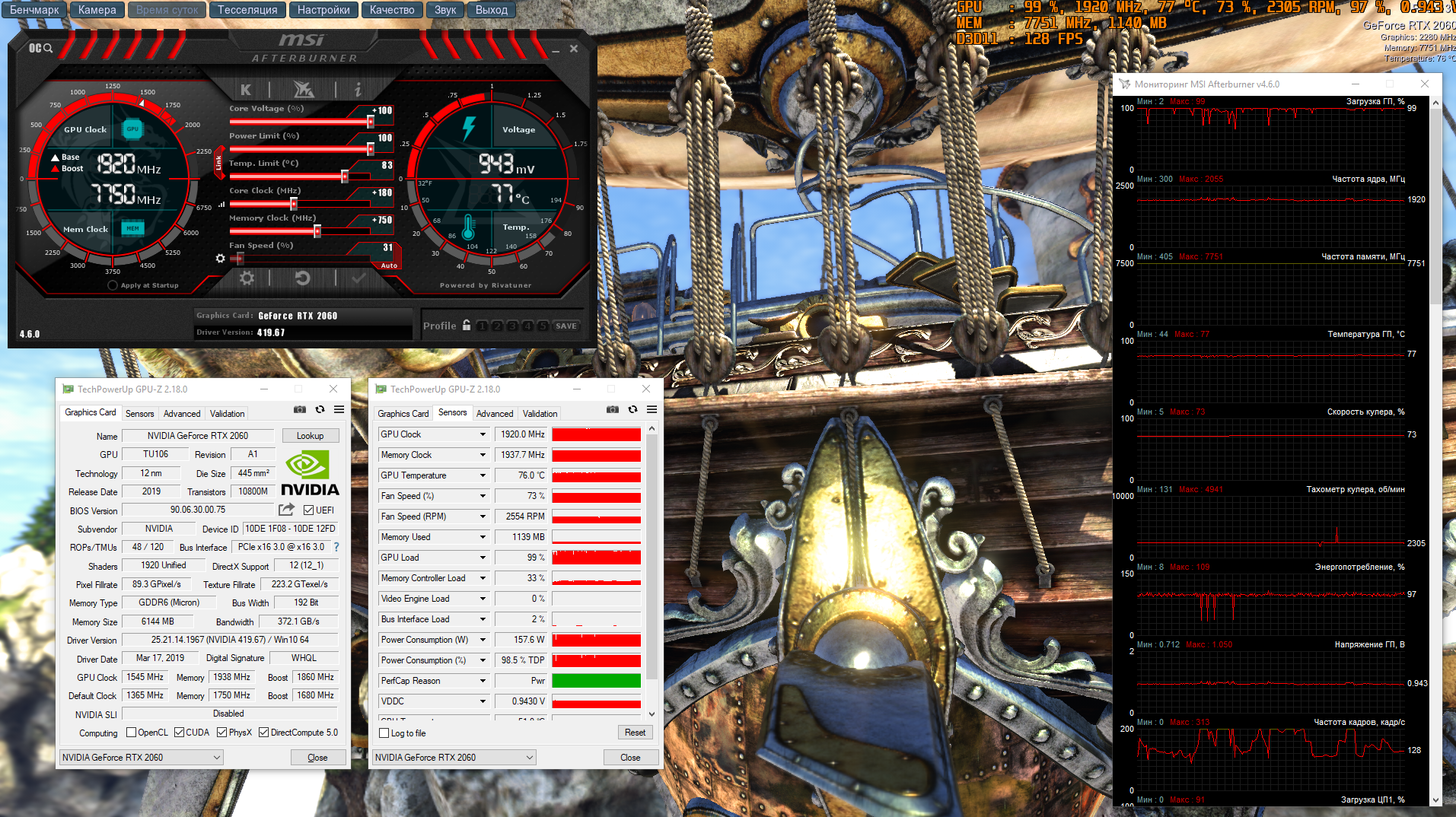

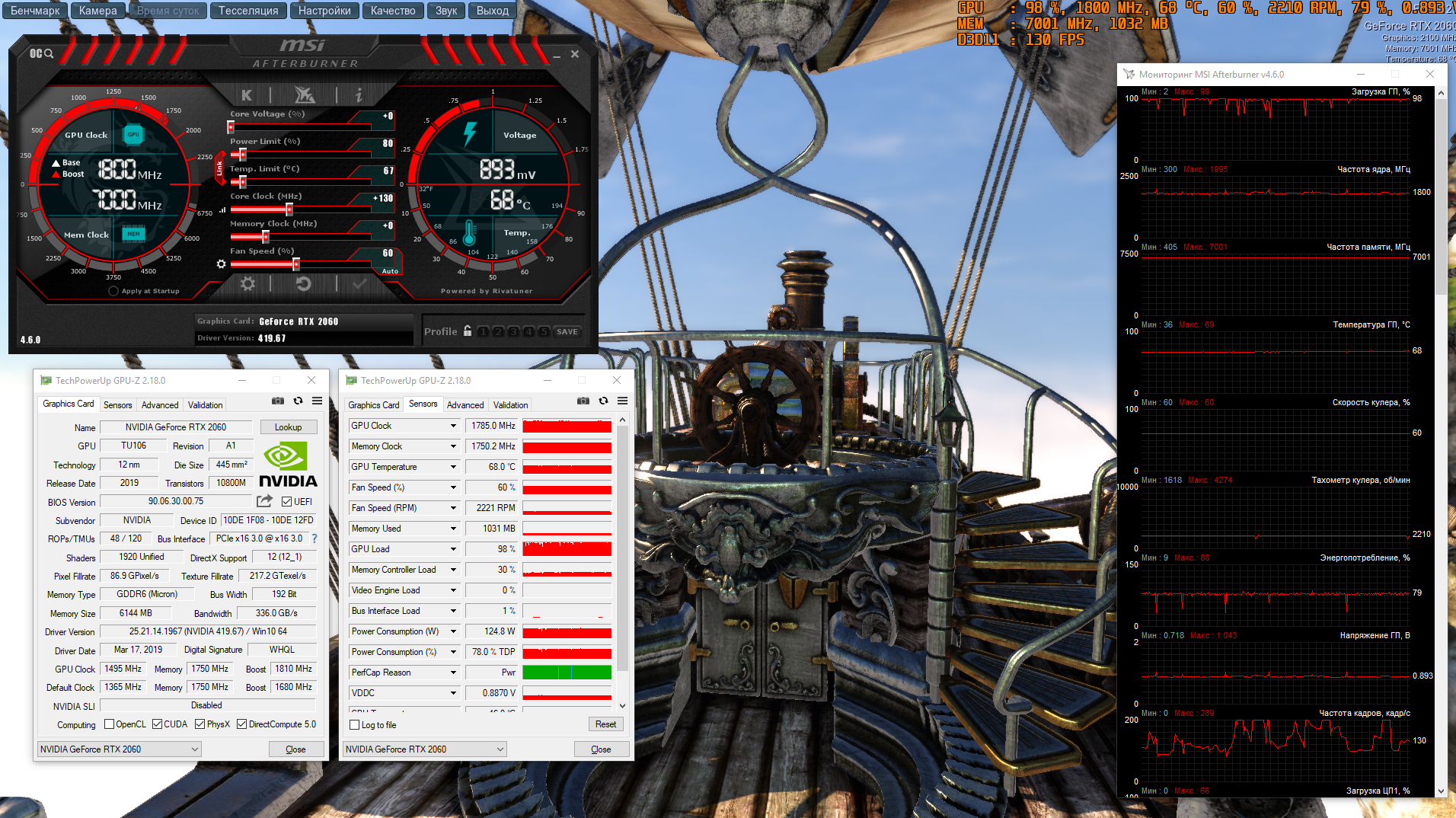

Запас по разгону у Inno3D GeForce RTX 2060 Twin X2 небольшой сохраняется. После всех манипуляций при автоматической скорости вентиляторов удается достичь частоты ядра 1920 МГц и эффективной частоты памяти 15500 МГц при нагреве до 77*С и 82*С соответственно. Что же, очень даже неплохо.

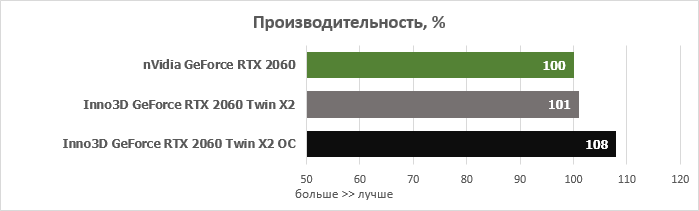

Уровень производительности Inno3D GeForce RTX 2060 Twin X2в сравнении с эталонной моделью компании NVIDIA.


Игровая производительность

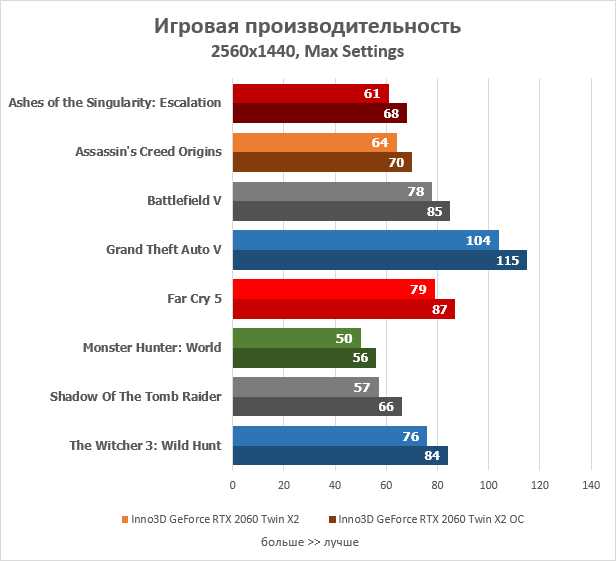

Игровая производительность Inno3D GeForce RTX 2060 Twin X2в популярных проектах.

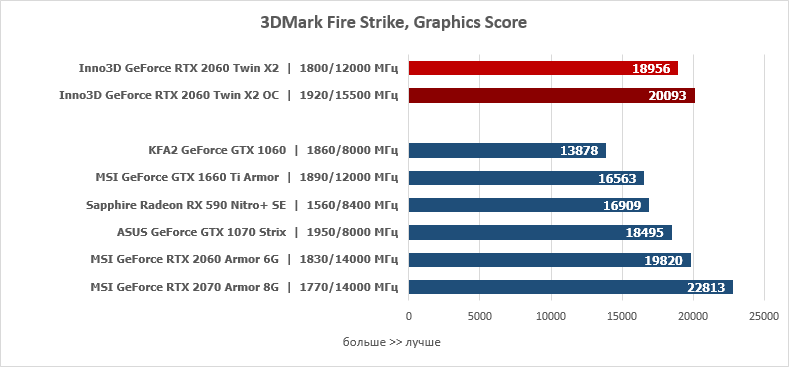

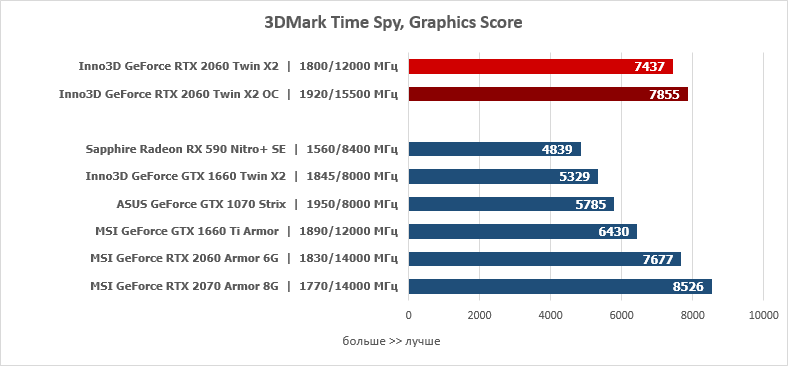

Производительность Inno3D GeForce RTX 2060 Twin X2в бенчмарках 3DMark Fire Strike и Time Spy в сравнении с ранее протестированными видеокартами.

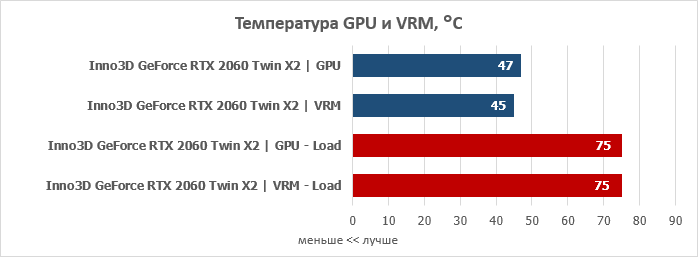

Сводные графики: температурный режим, уровень шума, потребление

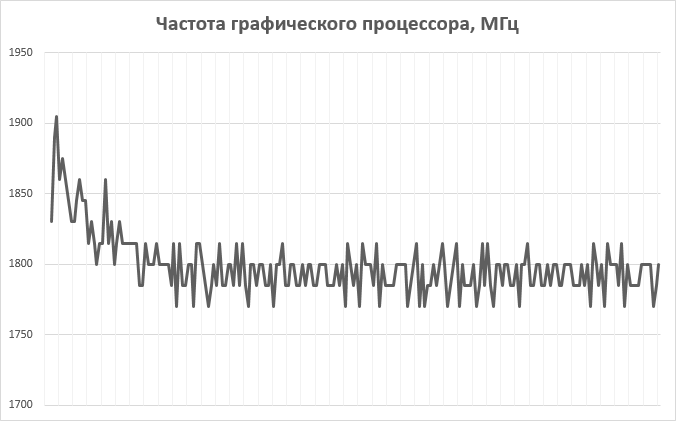

Видеокарта Inno3D GeForce RTX 2060 Twin X2бустит до 1910 МГц, но среднее значение составляет ниже - около 1785-1800 МГц с редкими просадками до 1770 МГц.

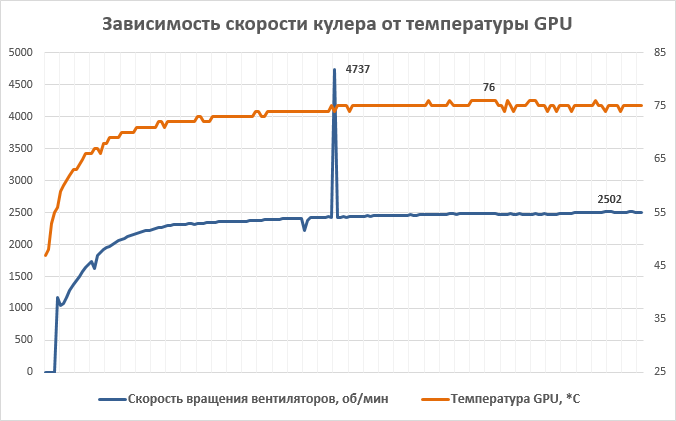

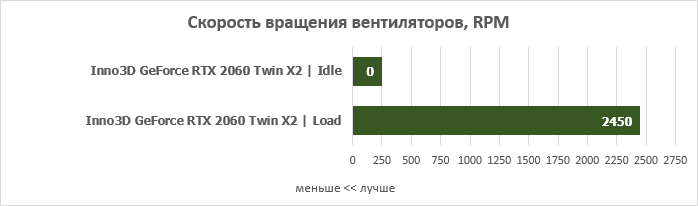

При достижении графическим процессором температуры 55*С вентиляторы стартуют плавно; лишь однажды согласно мониторингу тахометр зафиксировал скачок до 4700 об/мин, но это лишь ошибка от контроллера и резких завываний не наблюдалось. Максимальные пиковые результаты для Inno3D GeForce RTX 2060 Twin X2 были 76*С по температуре и скорость кулера 2500 об/мин.


Эффективность системы охлаждения Inno3D GeForce RTX 2060 Twin X2находится на удовлетворительном уровне, достигая 71% от полной мощности.

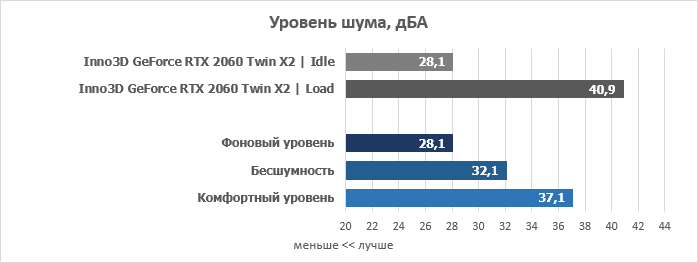

Благодаря неплохой системе охлаждения Inno3D GeForce RTX 2060 Twin X2 по уровню шума в сравнении с другими недорогими моделями получилась более тихой и комфортной по работе, но и полностью бесшумной назвать ее невозможно: легкий шелест из закрытого ПК все же доносится, но он не отвлекает от любимого время провождения.

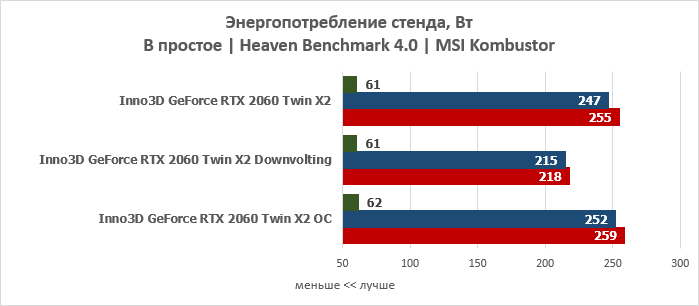

В плане энергопотребления Inno3D GeForce RTX 2060 Twin X2 получилась эффективной, но производитель перестраховывается и указывает требуемую мощность блока питания "от 500 Вт", хотя по итогам тестирования можно обойтись и более бюджетной моделью 400 Вт и выше.


Заключение

Неказистый внешний вид, простенький дизайн, простота и лаконичность. Именно такие мысли приходят на ум при беглом взгляде на Inno3D GeForce RTX 2060 Twin X2. Но видеокарты мы любим не за образ, а за игровую производительность, которую в обзоре оценили тестами, и комфортный температурный режим с низким уровнем шума, которые позволят насладится виртуальным миром полноценно. И в данном вопросе модель Inno3D GeForce RTX 2060 Twin X2 полностью соответствует данным стандартам. Чтобы быть еще ближе к геймерам, новинка выделяется привлекательной стоимостью, позволяя прописаться в игровом ПК, а сэкономленные средства перенаправить на другие нужды.

Видеокарта Inno3D GeForce RTX 2060 Twin X2 достаточно проста в дизайне, но оптимальна во всем остальном. И мы рекомендуем новинку как сбалансированный графический ускоритель начального уровня в линейке решений с трассировкой лучей, где GeForce RTX 2060 начинает наше знакомство с технологиейNVIDIA RTX Ray Tracing и открывает новый дивный игровой мир.

Достоинства:

  • Высокий уровень производительности для своего уровня;
  • Кулер с тепловыми трубками;
  • Охлаждение силовой части;
  • Стоимость.

Недостатки:

  • Не выявлено.

Особенности:

  • Компактные размеры;
  • Эталонная печатная плата.
