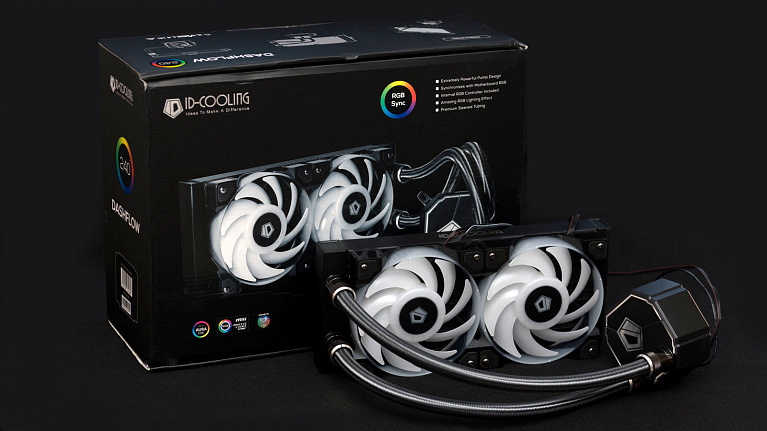

Обзор и тестирование системы жидкостного охлаждения ID-Cooling DASHFLOW 240

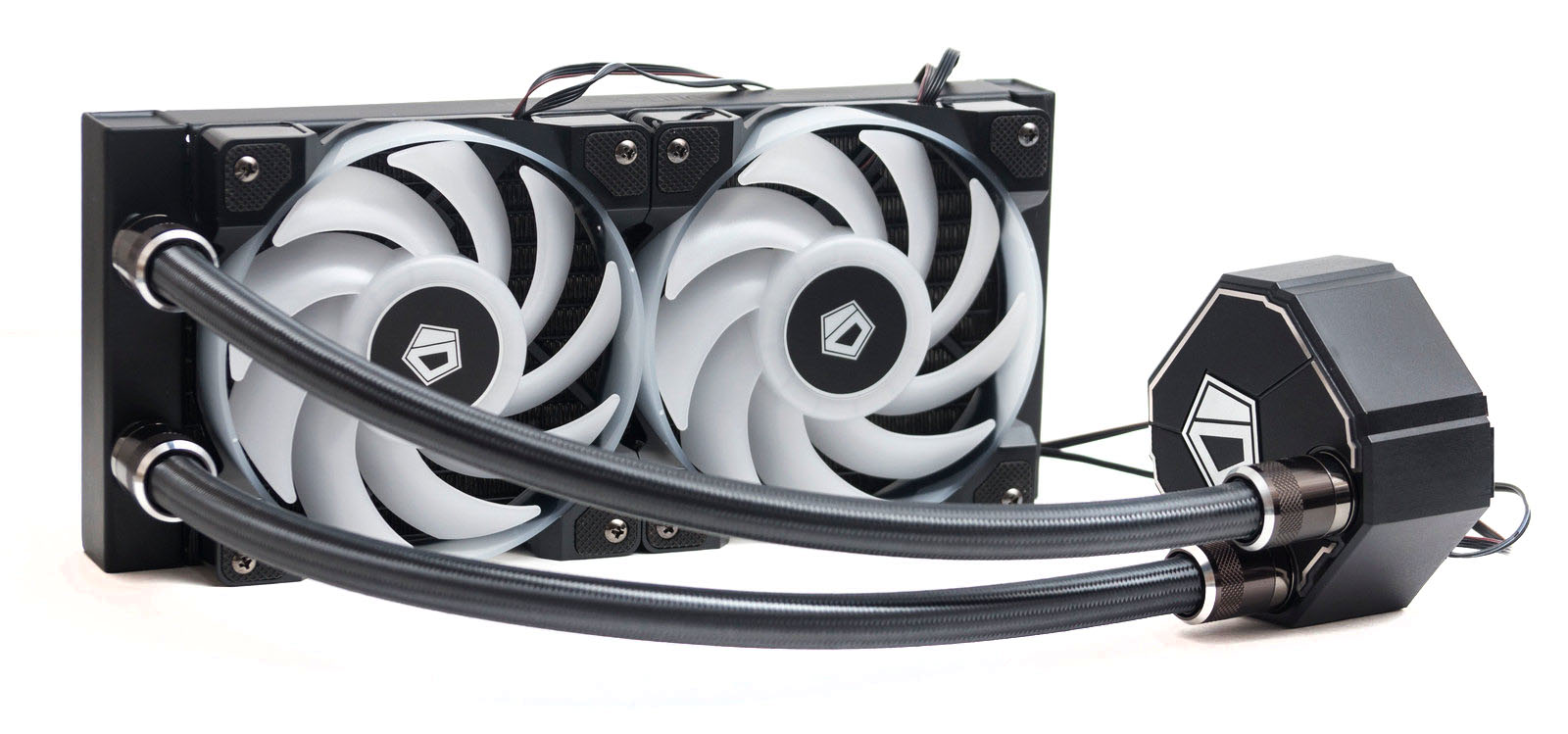

Сегодня у нас на обзоре топовая система охлаждения, выпущенная в прошлом году - ID-Cooling DASHFLOW 240. В ней используется крупный водоблок с повышенной производительностью, и заявлено TDP на уровне 350 Вт.
Обзор и тестирование системы жидкостного охлаждения ID-Cooling DASHFLOW 240

Компания ID Coolingи ее системы охлаждения CPU хорошо известны в нашей редакции. Мы протестировали практически всех представителей из разных серий жидкостного охлаждения.

Всего компания выпускает восемь серий СЖО с различными размерами радиаторов, разнообразными вентиляторами с подсветкойи разными ценами.

Сегодня у нас на обзоре топовая система охлаждения, выпущенная в прошлом году - ID-Cooling DASHFLOW 240. В ней используется крупный водоблок с повышенной производительностьюи заявлено TDP на уровне 350 Вт. Это серьезный показатель, позволяющий устанавливать данную СЖО практически на любой процессор. Тем более, что модели, поступающие в продажу в этом году, обзавелись поддержкой сокета AMD TR4. К нам в редакцию прибыл именно такой экземпляр, хотя даже на официальном сайте об этом ничего не говориться.

Еще одной отличительной особенностью всей серии DASHFLOW является использование компрессионных фитингов с резьбой G1/4". Такой метод крепления шлангов в подобных СЖО практически не встречается.


Технические характеристики

  • Поддерживаемые сокеты Intel: LGA2011-3, LGA2011, LGA1366, LGA1156, LGA1155, LGA1150, LGA1151;
  • Поддерживаемые сокеты AMD: FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2, AМ4, TR4;
  • TDP: 350 Вт;
  • Длина шлангов: 350 мм;
  • Диаметр шлангов: 14 мм;
  • Хладагент: нетоксичный, антикоррозионный (пропиленгликоль).
  • Радиатор:
  • Размер радиатора: 274×120×27 мм;
  • Материал радиатора: алюминий;
  • Число каналов в радиаторе: 14 шт.
  • Вентилятор:
    • Модель вентилятора: ID COOLING-12025M12B;
    • Размер вентилятора: 120×120×25 мм (2 шт);
    • Скорость вращения вентилятора: от 900 до 2000 ±10 % об/мин;
    • Максимальный воздушный поток: 56.5 CFM (у 1 вентилятора) ;
    • Давление воздуха, создаваемое вентилятором: 1.99 mmH2O (MAX);
    • Уровень шума вентилятора: 16~31.5 дБ(A);
    • Тип подшипника вентилятора: FDB (гидродинамический);
    • Тип коннектора вентилятора: 4-пин;
    • Номинальное напряжение вентилятора: 12 В;
    • Стартовое напряжение: 7 В;
    • Потребляемая мощность вентилятора: 3 Вт.
  • Помпа:
    • Размер помпы: 84×84×46.5 мм;
    • Тип подшипника: керамический;
    • Скорость ротора помпы: 2400 об/мин;
    • Срок службы помпы: 50000 часов;
    • Тип коннектора помпы: SATA;
    • Потребляемая мощность помпы: 3 Вт;
    • Уровень шума: 25 дБ(A);
    • Подсветка: LED RGB;
    • Водоблок: медь, оптимизированная микроканальная структура.
    • Цена в рознице: от 8000 рублей.

Упаковка и комплектация

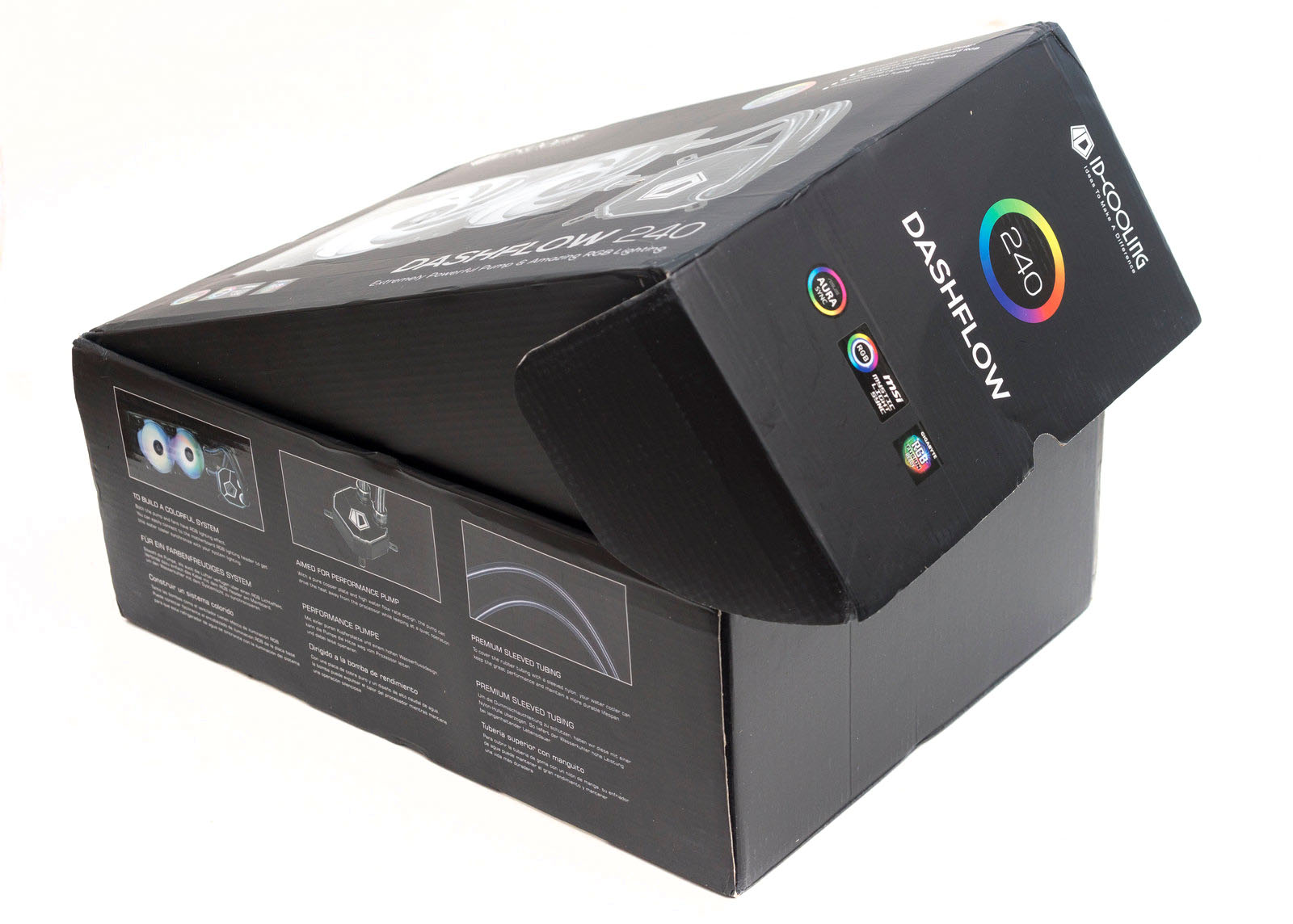

Модель DASHFLOW 240 поставляется в черной картонной коробке с цветной полиграфией, запаянной в целлофан.

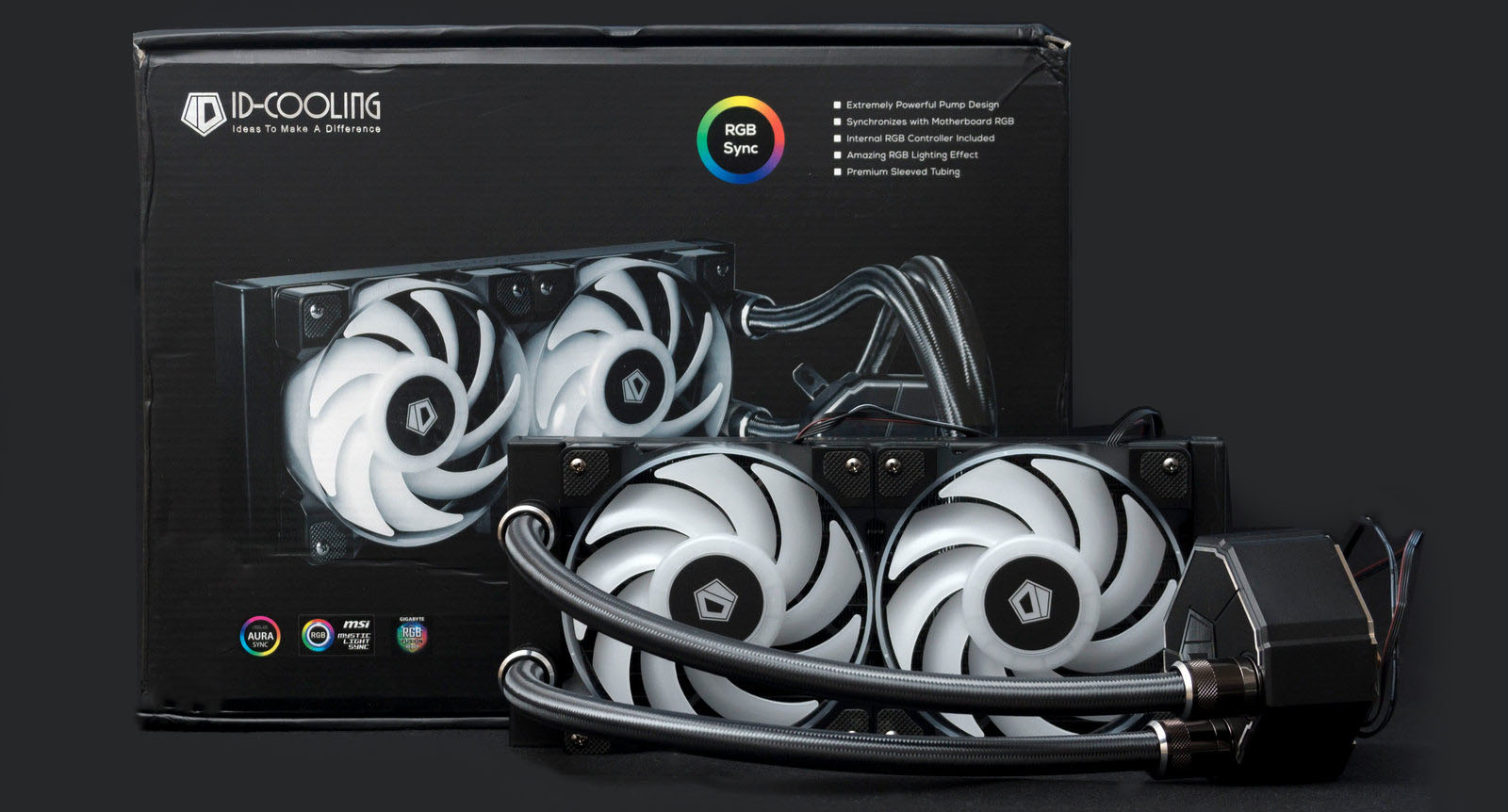

На лицевой стороне находится изображение СЖО, наименование модели, логотип компании, краткая характеристика и значки, повествующие о возможностях подсветки.

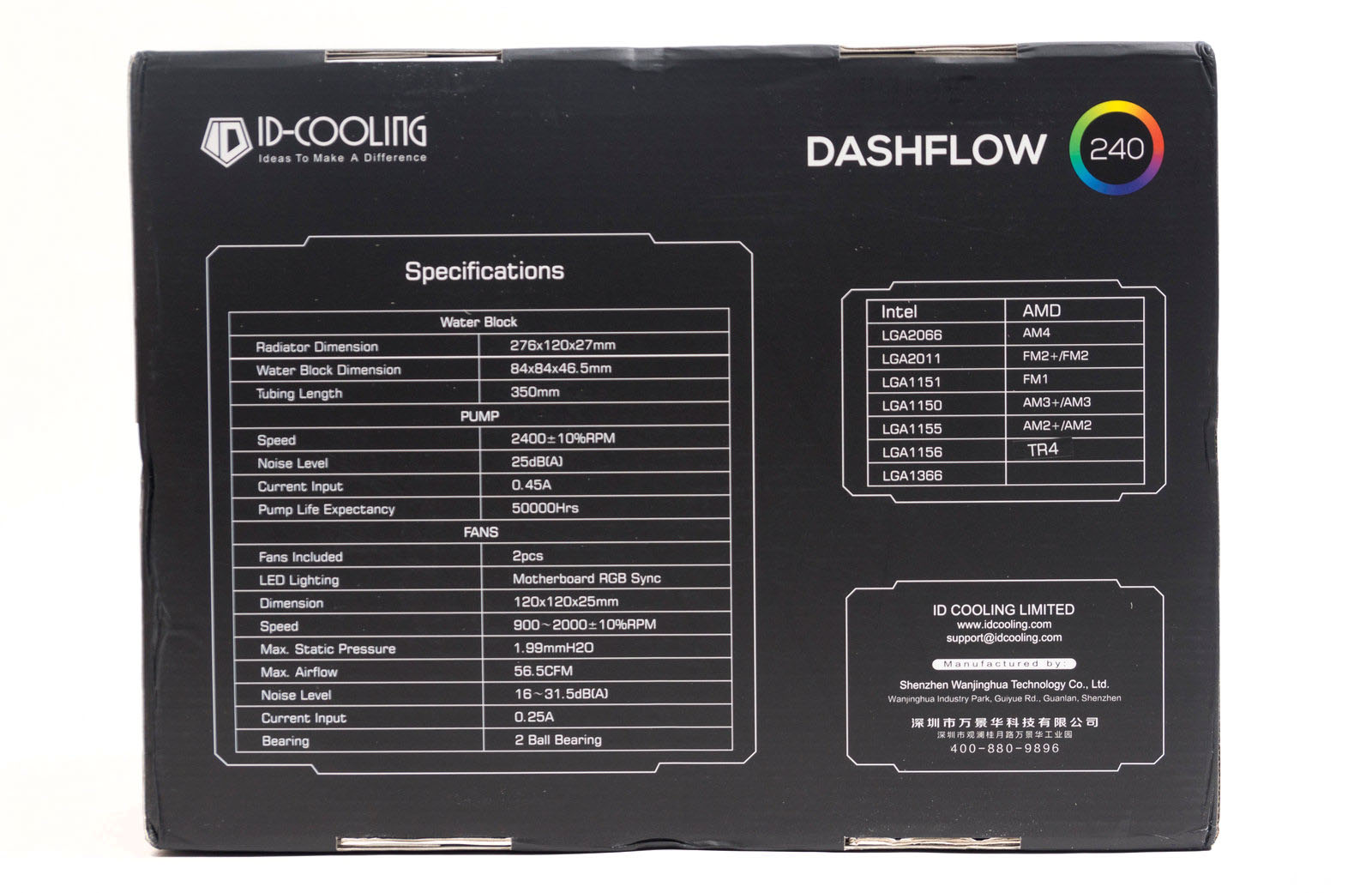

На обратной стороне коробки дана подробная спецификация изделия и наклейка «TR4».

На верхнем торце - чертежи модели в разных проекциях и указание габаритных размеров.

На нижнем торце - описание преимуществ данной модели.

На боковых сторонах коробки все те же значки о возможностях RGB.

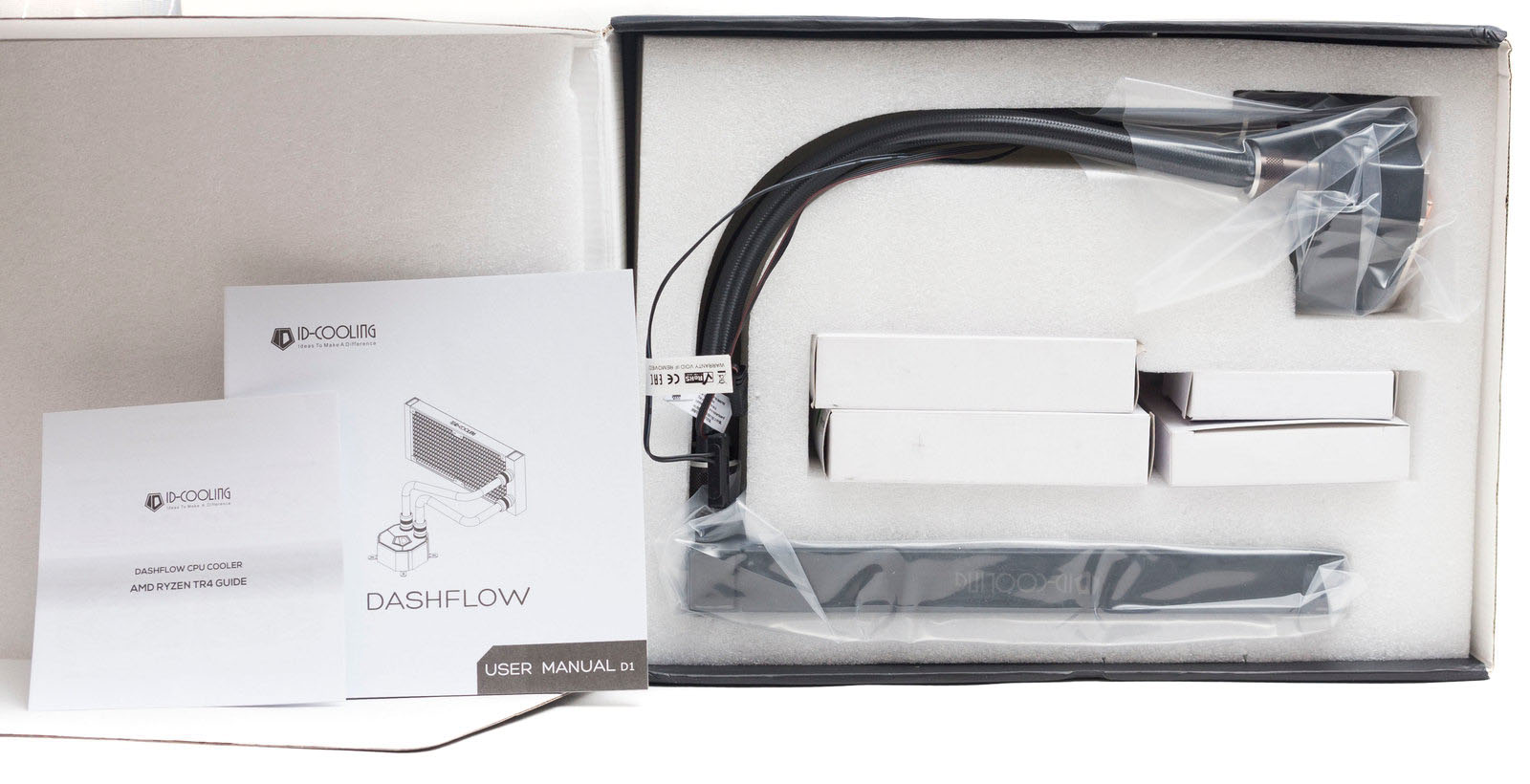

Внутри упаковки демпфер из вспененного полиуретанас вырезами, плотно фиксирующими весь комплект.

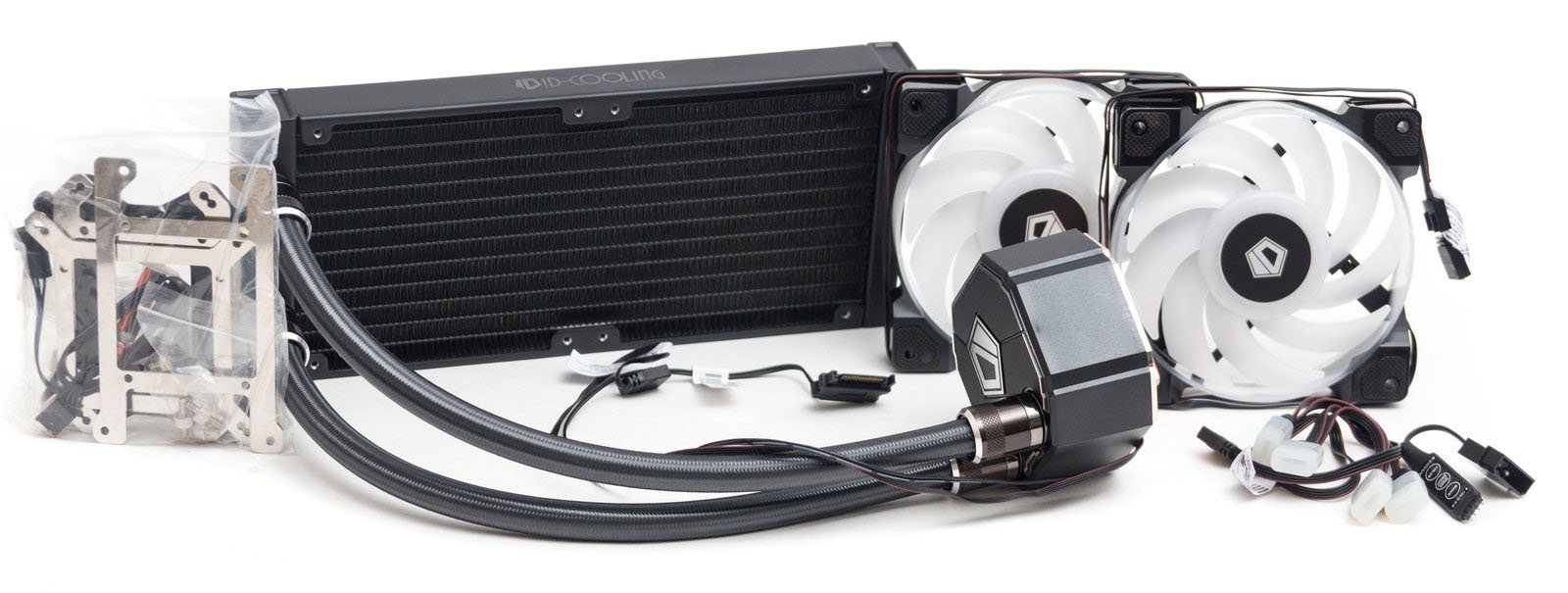

В комплект входят:

  • Радиатор, соединенный шлангами с водоблоком;
  • Два вентилятора с контроллером RGB;
  • Шприц-тюбик с термопастой;
  • Набор креплений для разных сокетов.

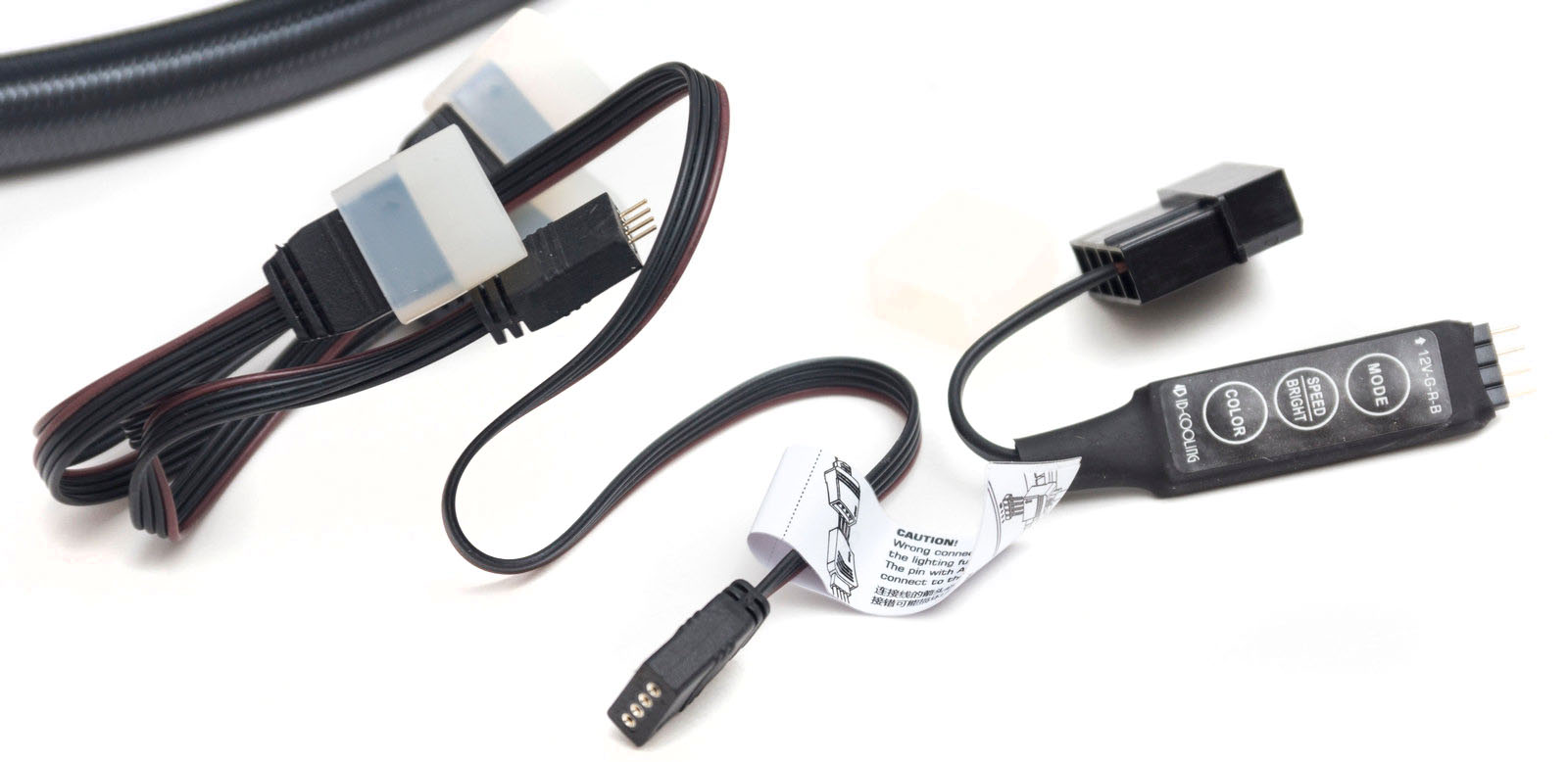

Для тех пользователей, у которых не имеется на материнской плате 4-пин разъема для подключения подсветки, производитель предусмотрительно положил RGB-контроллер, подключаемый к разъему Molex. Непосредственно на контроллере находятся три кнопки, настраивающие подсветку. Естественно, об оперативной настройке при таком подключении речи не идет. Для подключения подсветки вентиляторов и водоблока к контроллеру имеется разветвитель на четыре устройства.

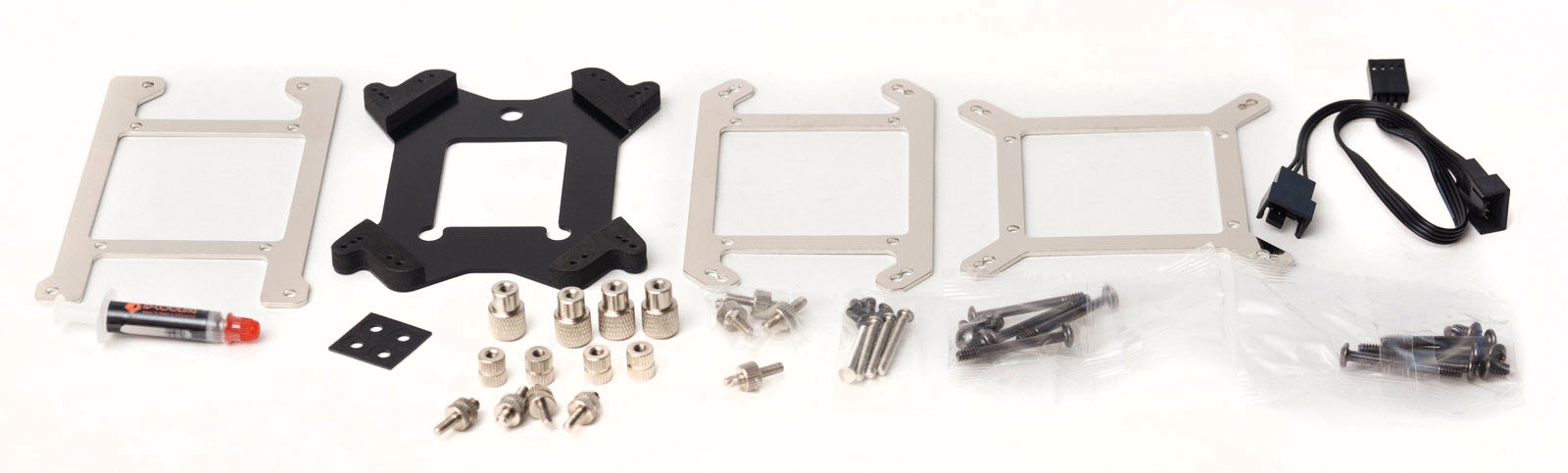

В набор креплений входят: три пластины для различных сокетов, универсальный металлический бэкплейт, наборы винтов, гаек и прокладок.

Внешний вид

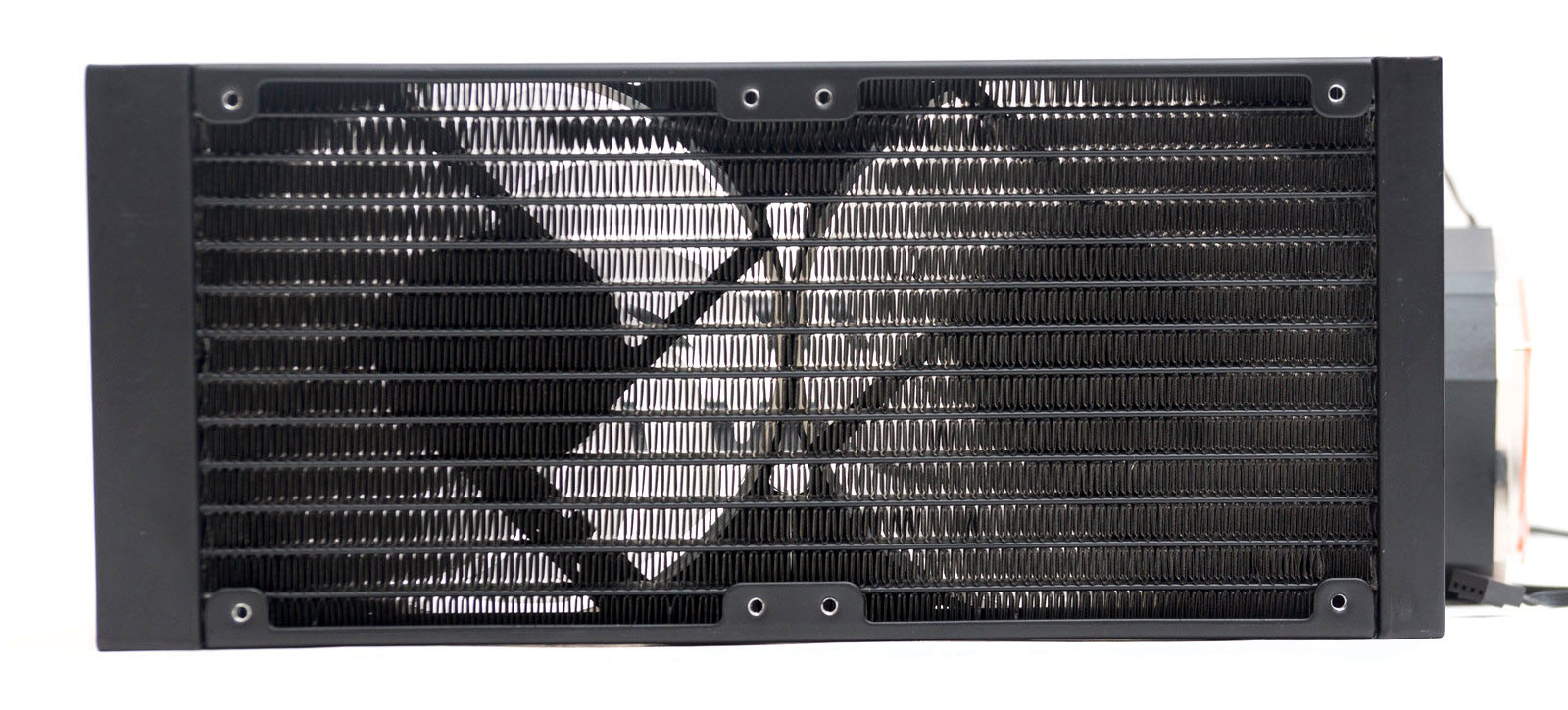

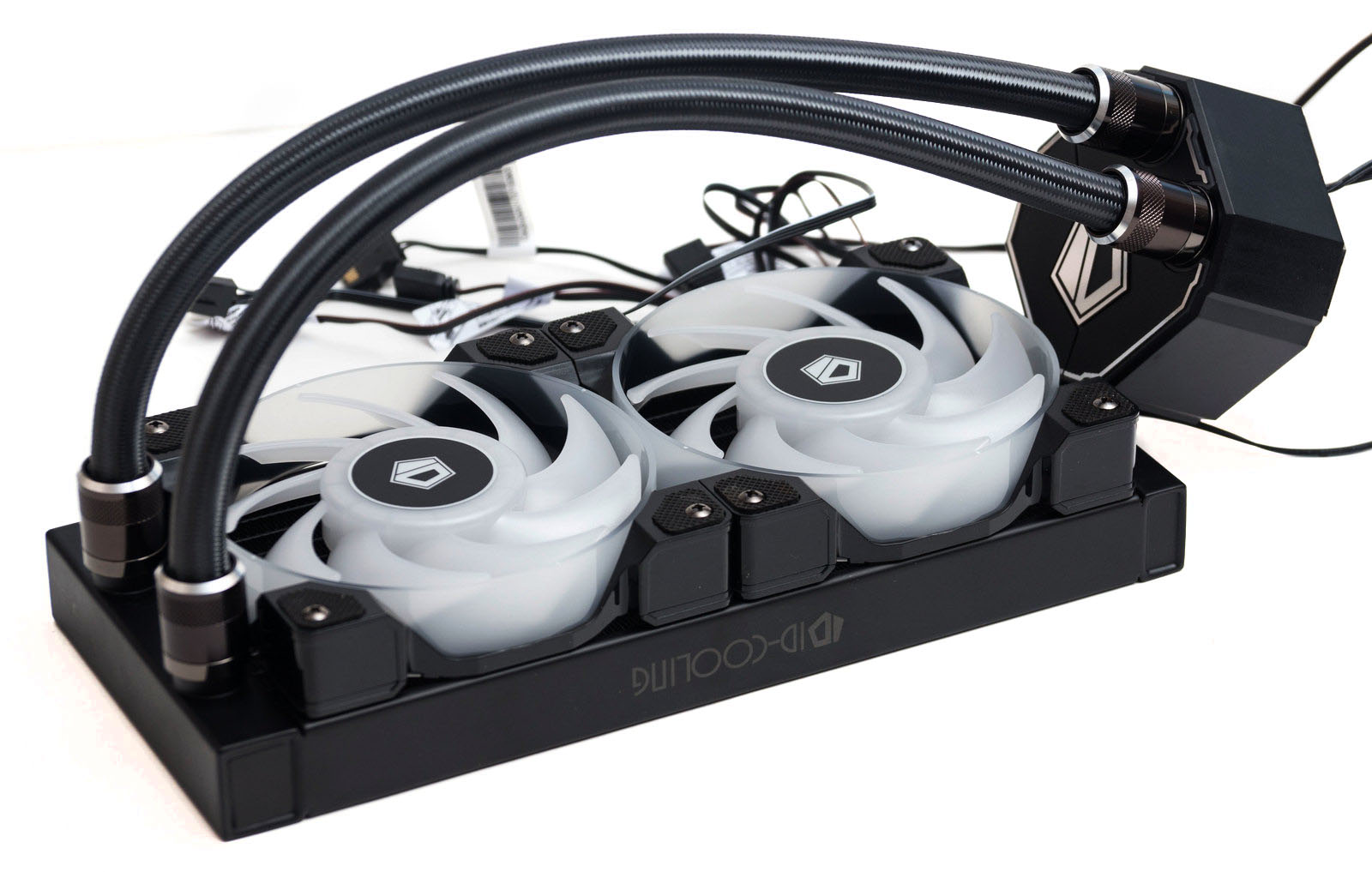

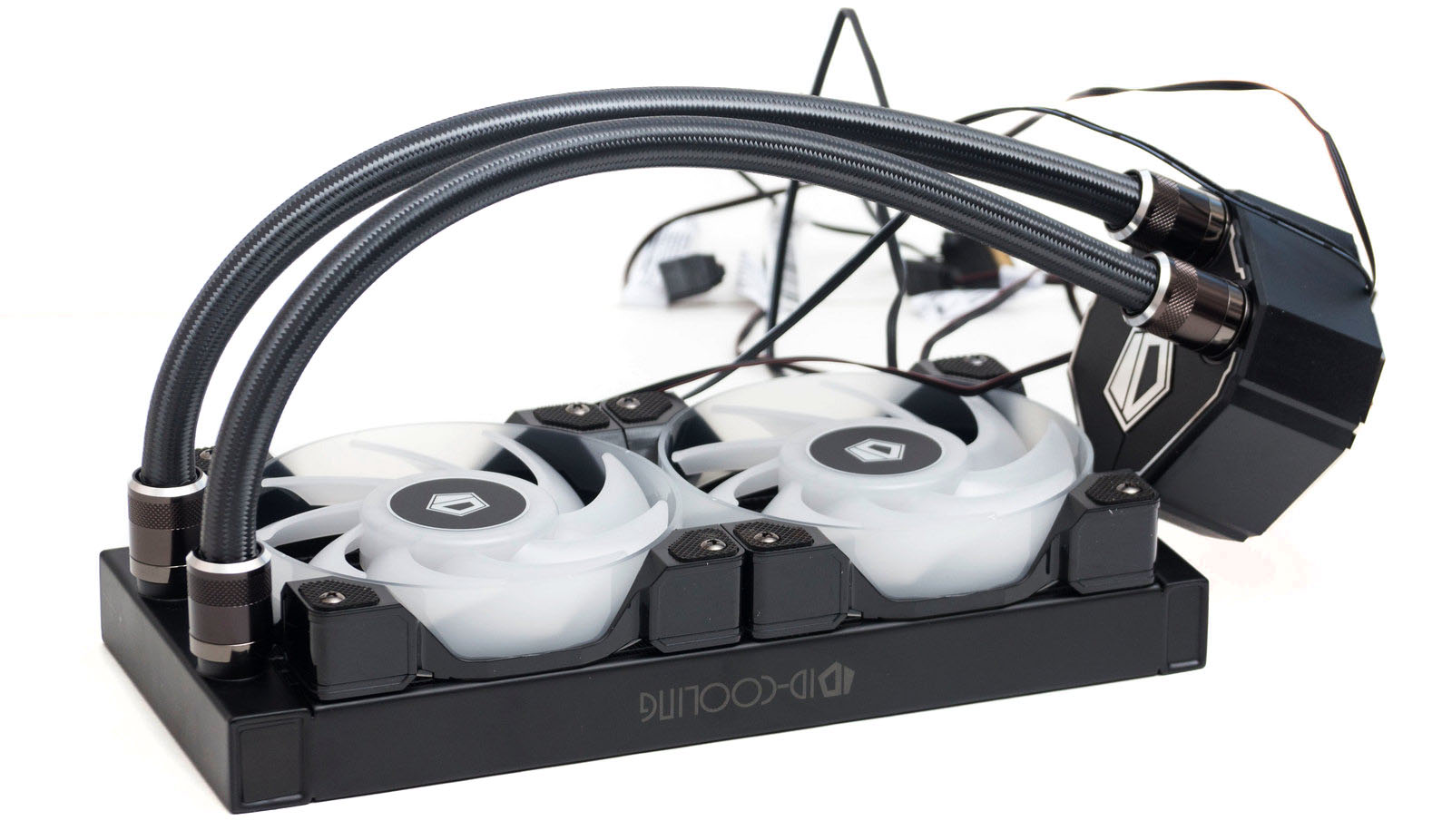

Радиатор стандартного вида: стальная рама с прямыми углами, в ней алюминиевый радиатор, состоящий из 14 каналов толщиной 15 мм. Между каналами змейкой уложена и пропаяна гофрлента, расстояние между каналами - 8 мм.

По бокам рамы радиатора краской нанесен логотип производителя.

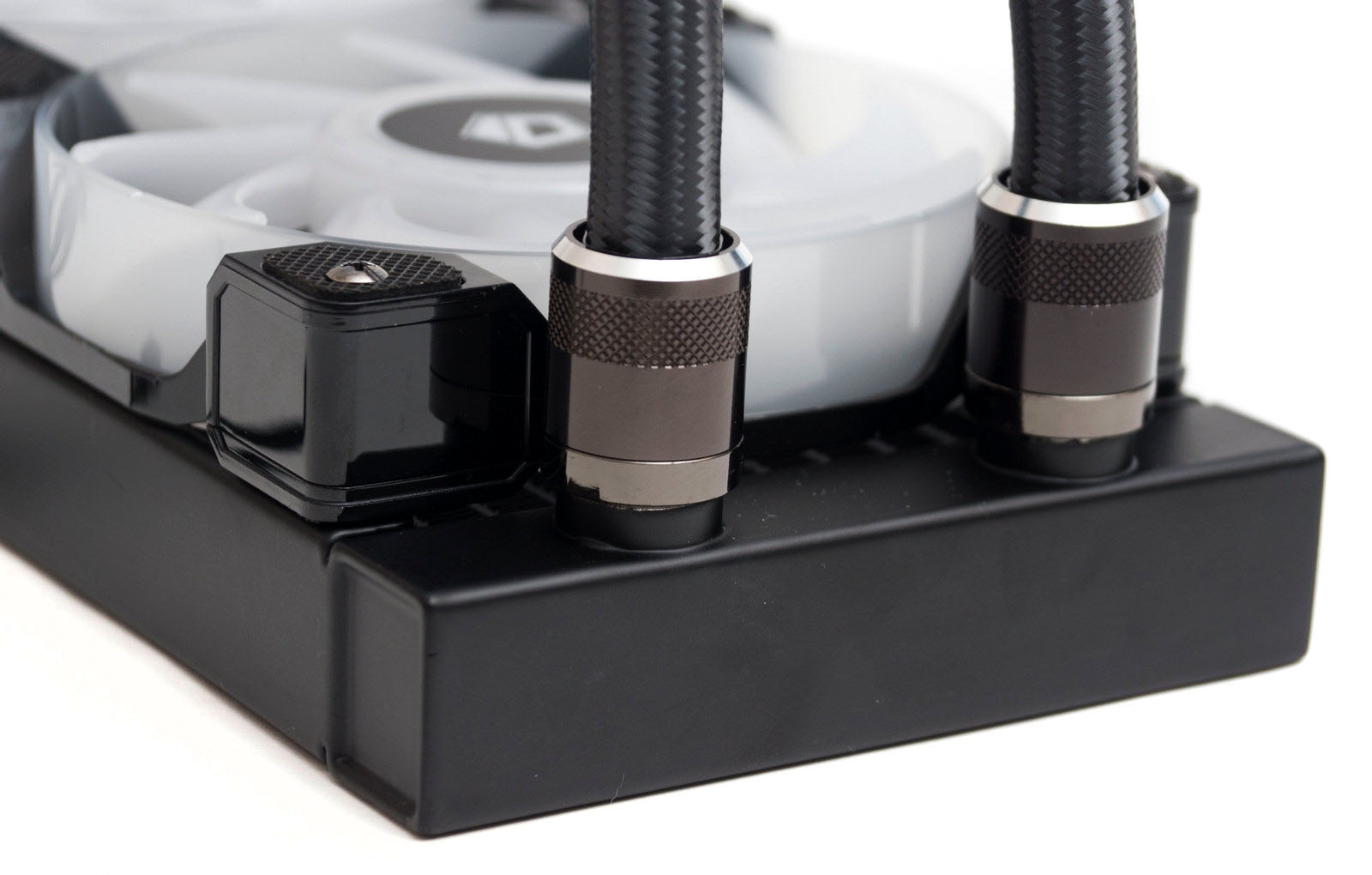

С одной стороны радиатора более широкий бачок, к нему крепятся шланги на резьбовые фитинги.

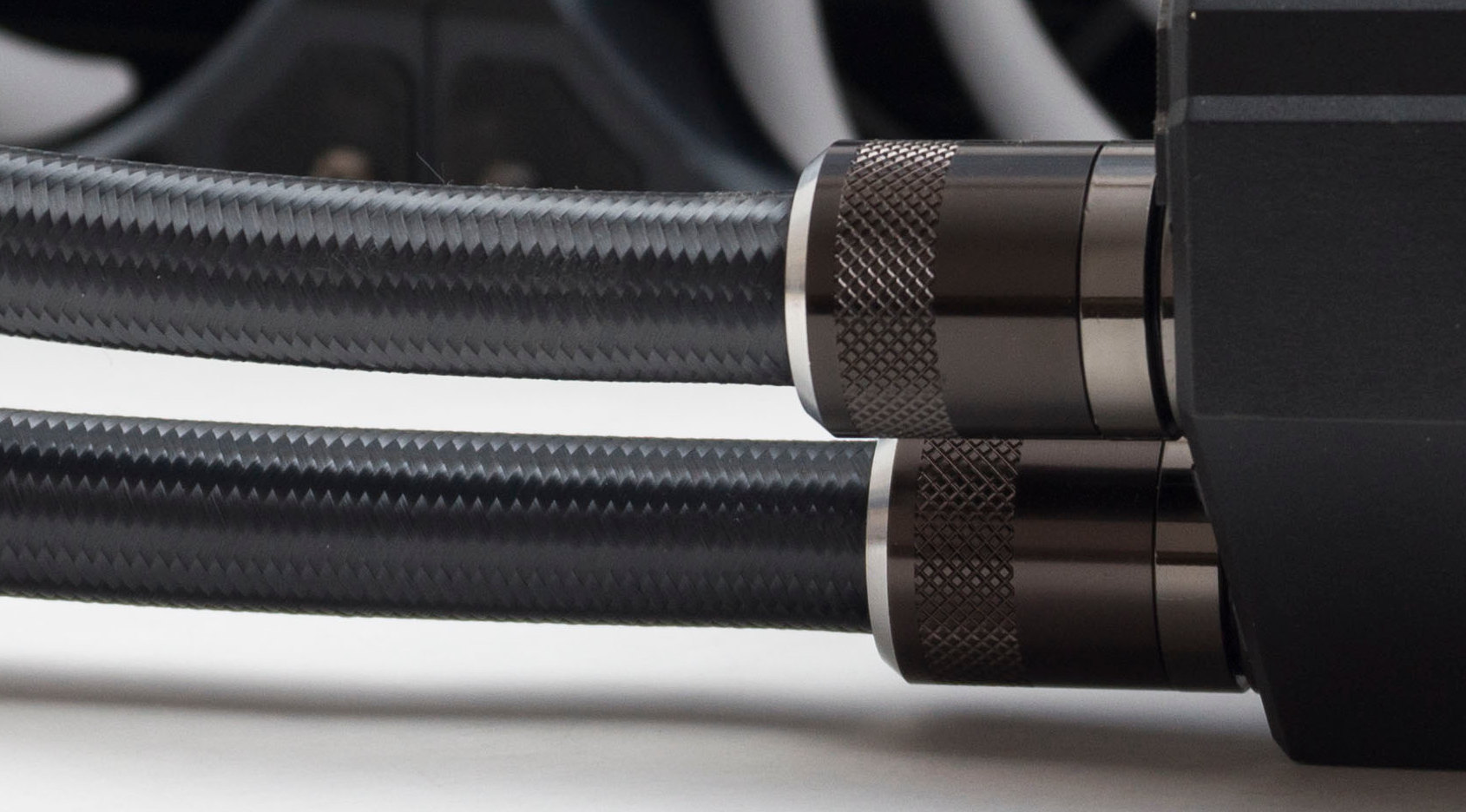

Шланги резиновые, достаточно гибкие и эластичные. Сверху нейлоновая оплетка, выполнена качественно, сидит на шлангах плотно.

За счет использования фитингов со стандартной резьбой G1/4" производитель заявляет возможность дозаправки контура жидкостью. Но, как выполнить данную процедуру без добавления специальных заправочных приспособлений, умалчивается.

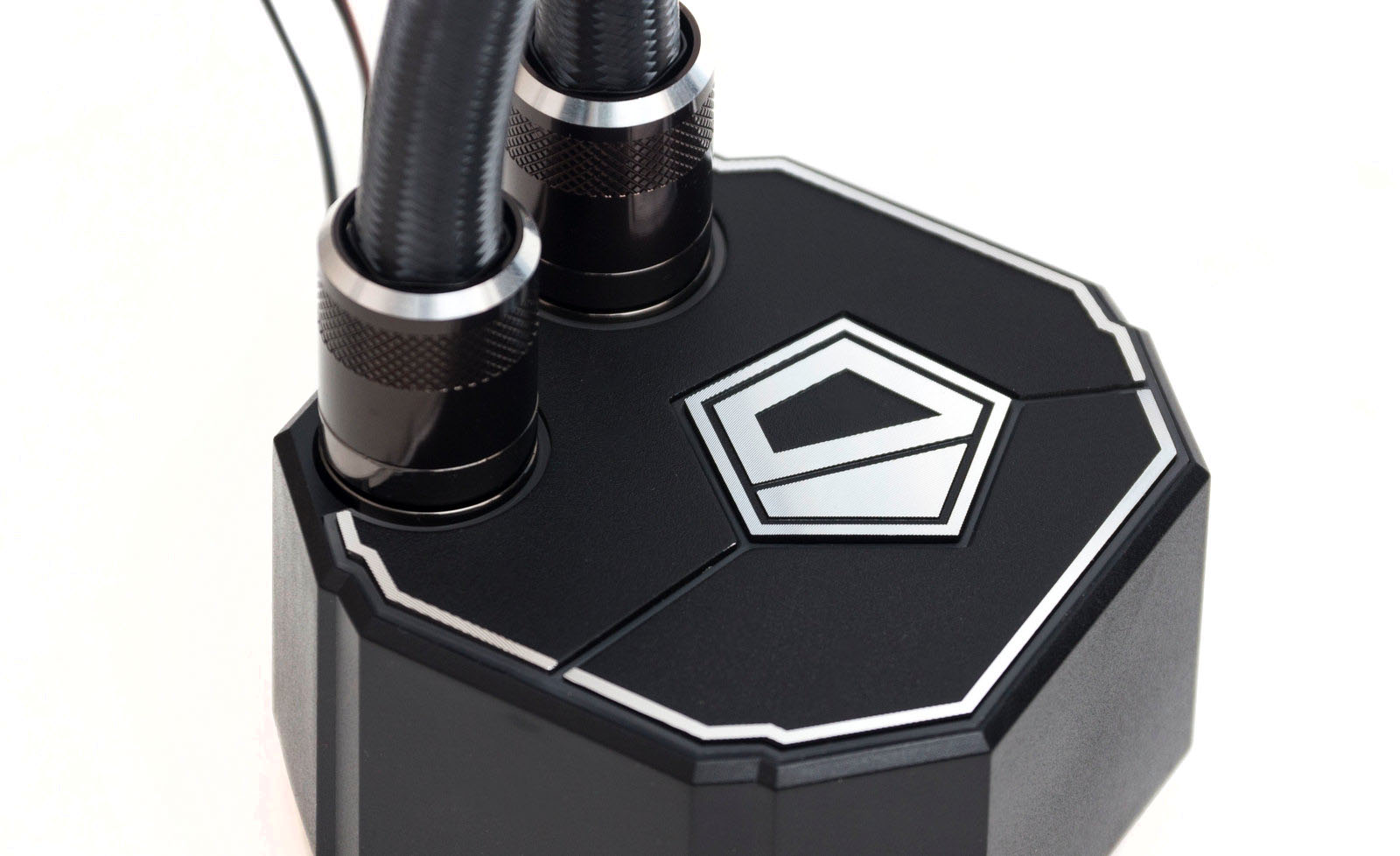

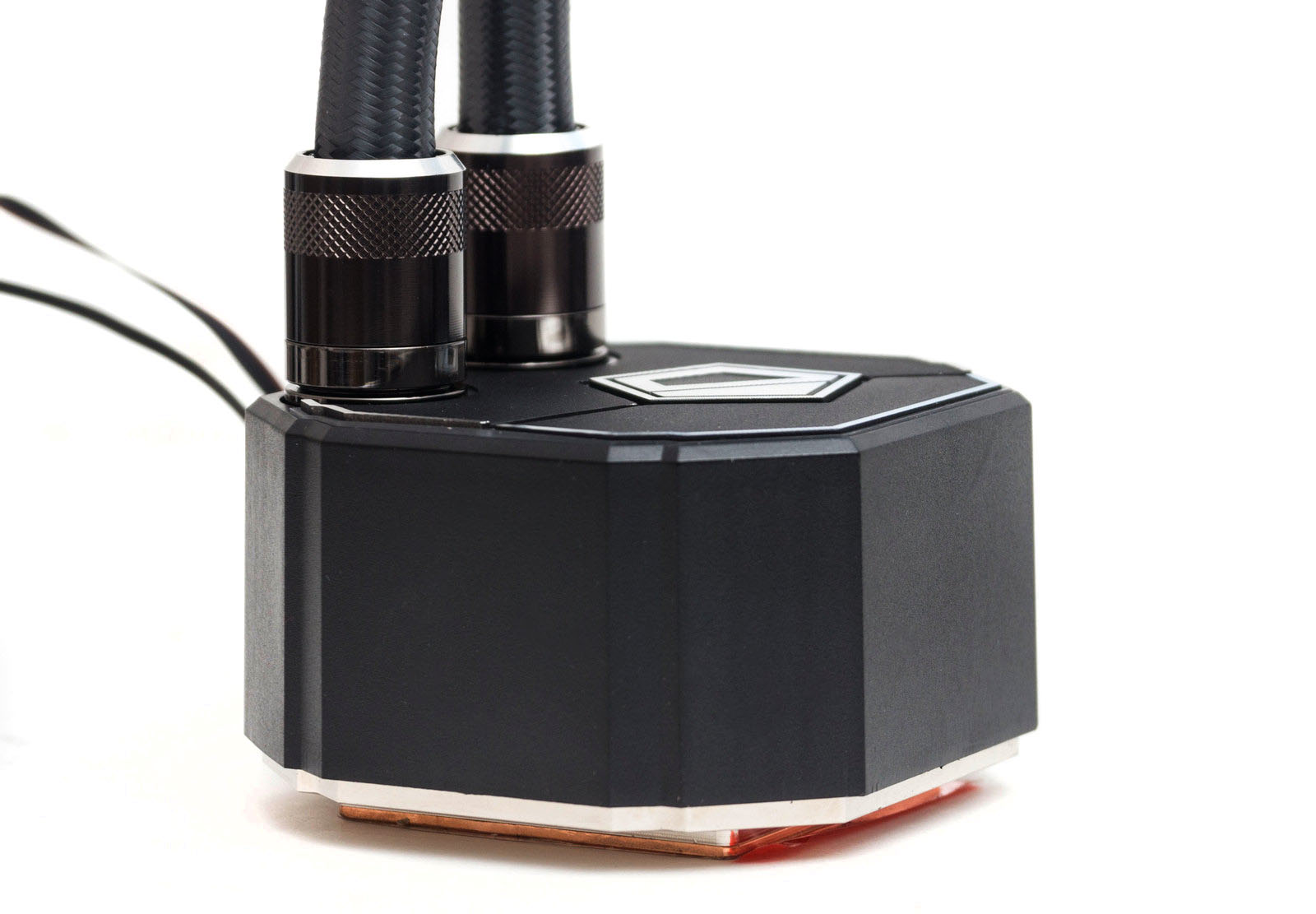

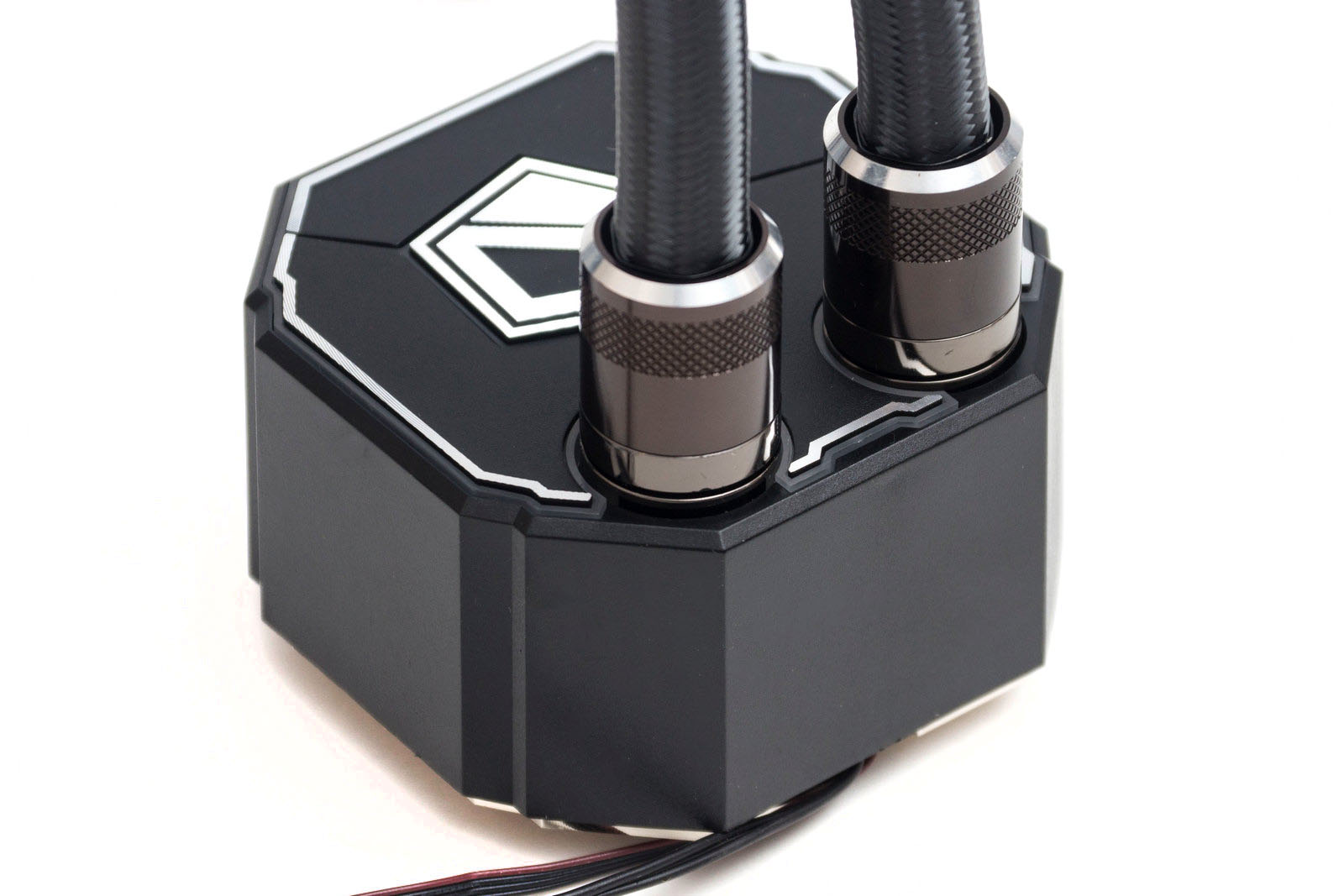

Корпус помпы и водоблока выполнен в виде крупной восьмигранной призмы.

К верхней грани через резьбовые фитинги под прямым углом крепятся шланги, поворотных механизмов нет.

На верхней грани вставлен блестящий логотип компании.

По контурамна верхней грани проходят узкие полосы подсветки.

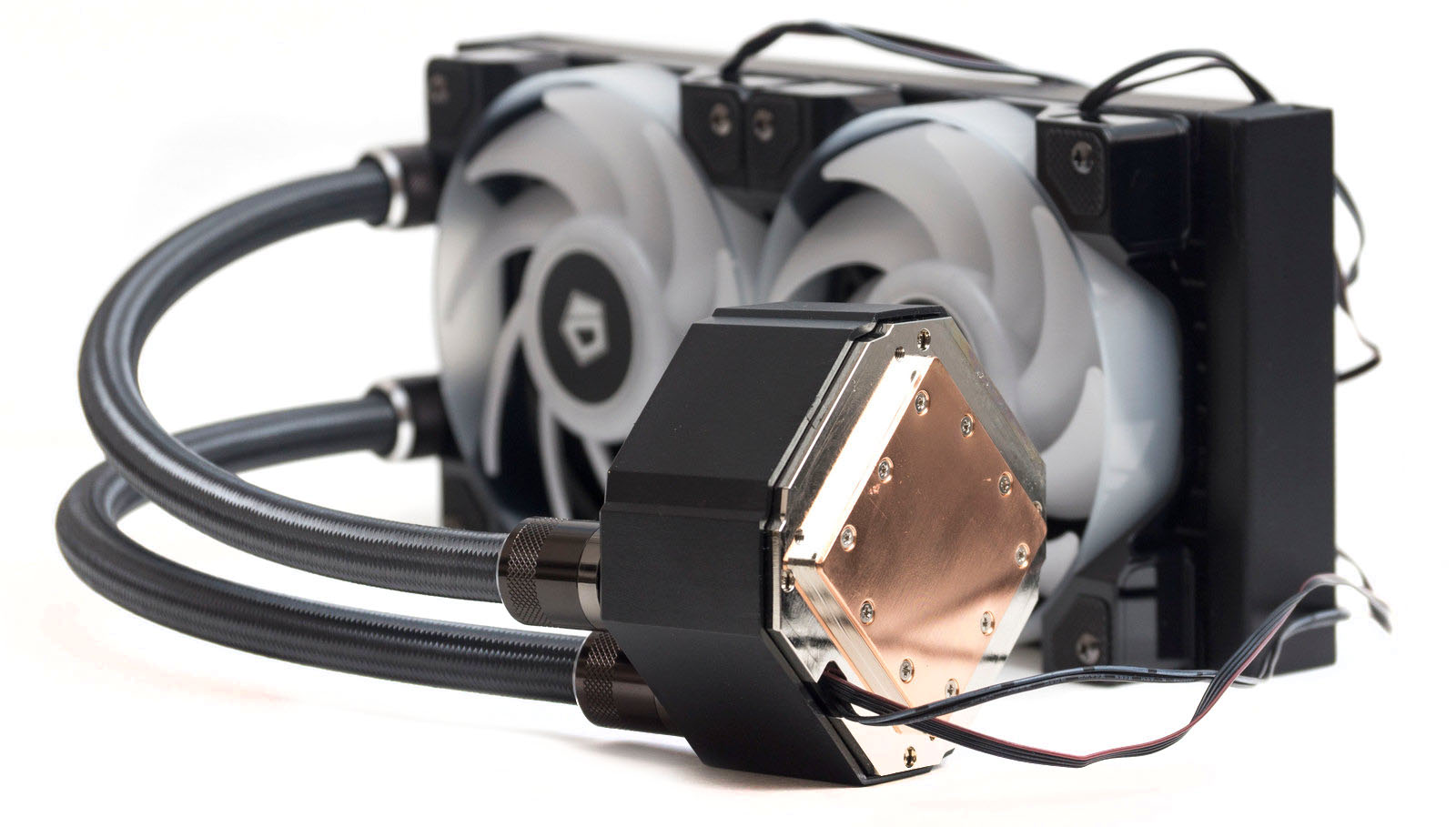

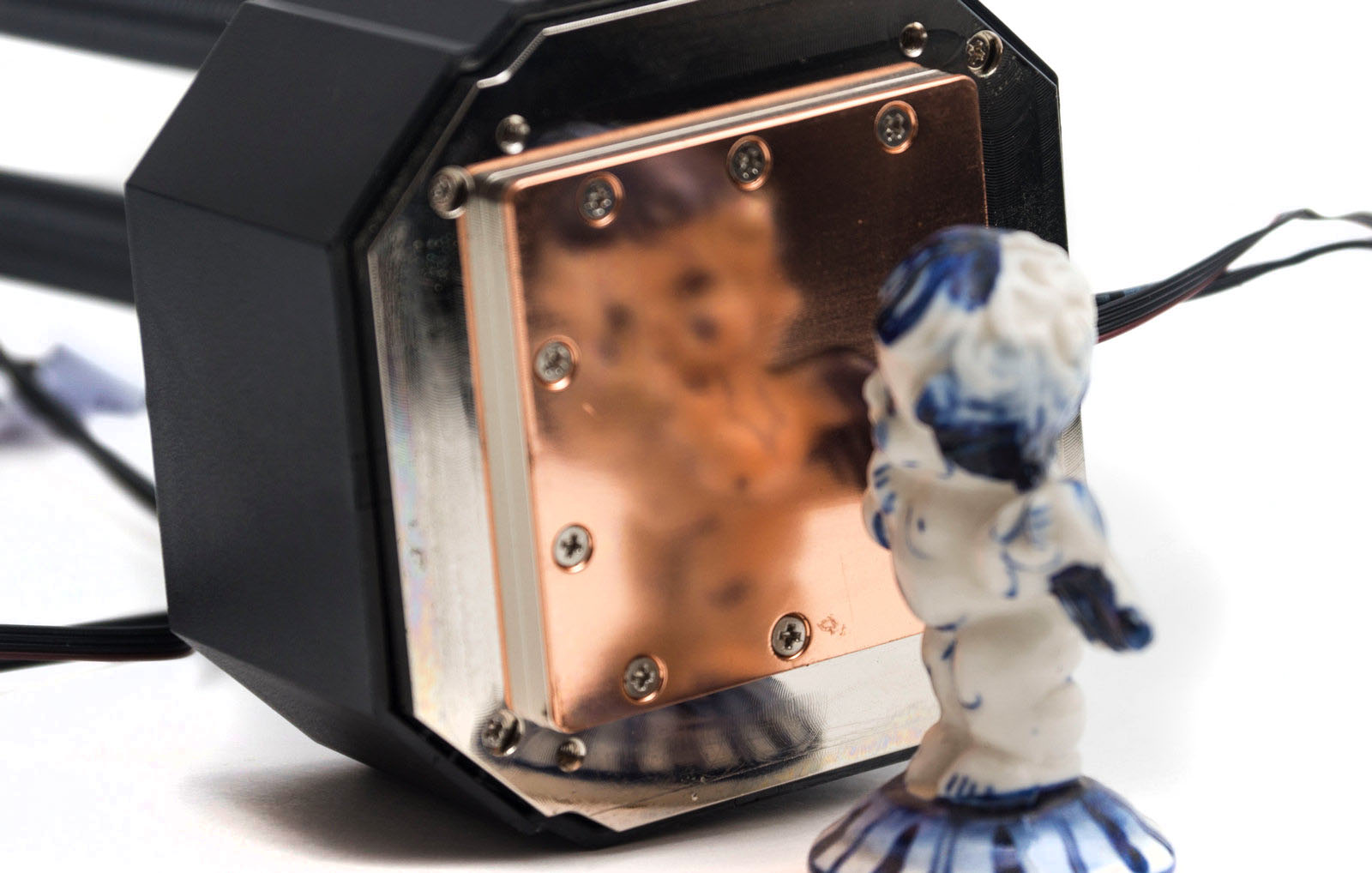

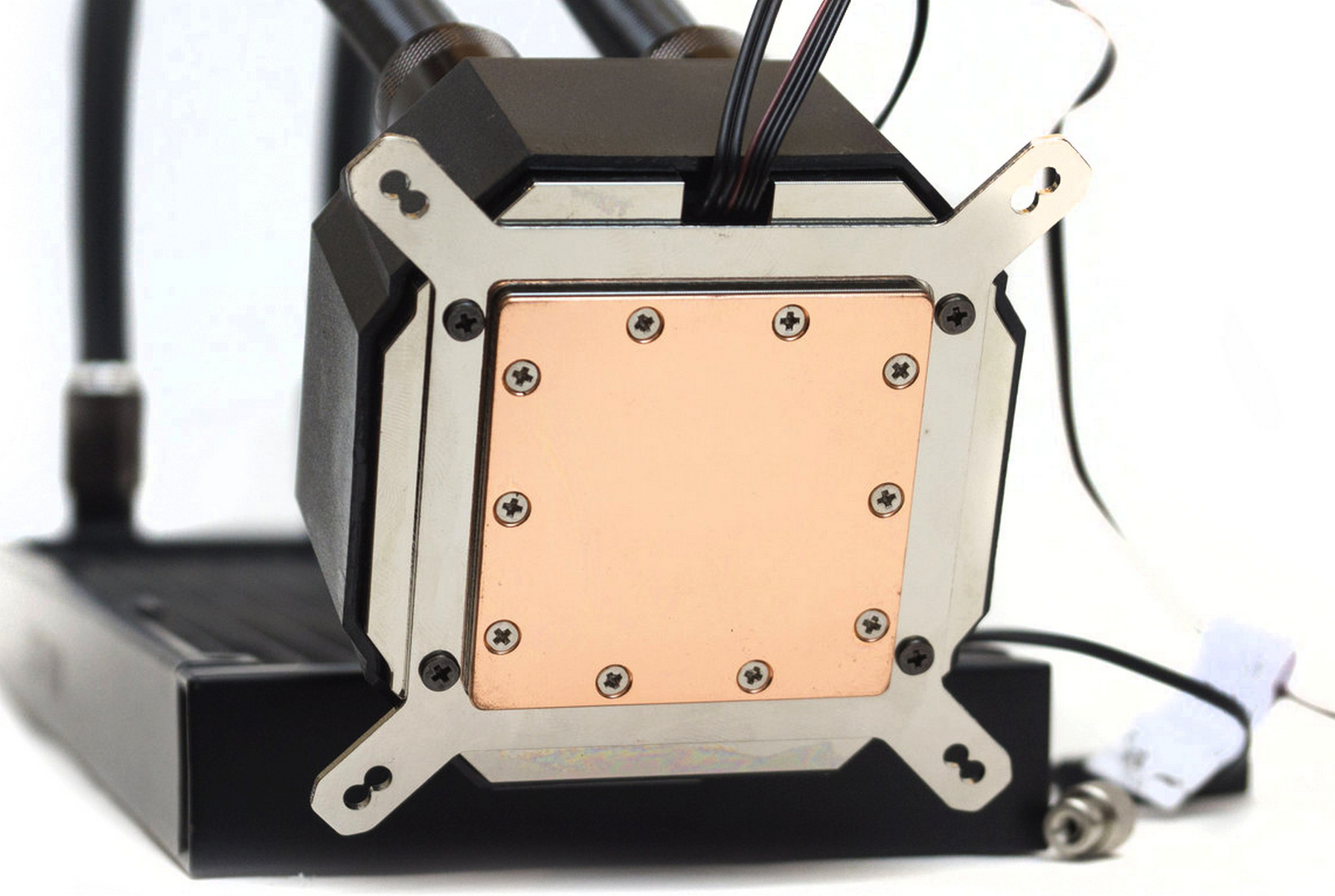

Теплосъемное основание водоблока квадратной формывыполнено из меди и прикручено на 10 винтов.

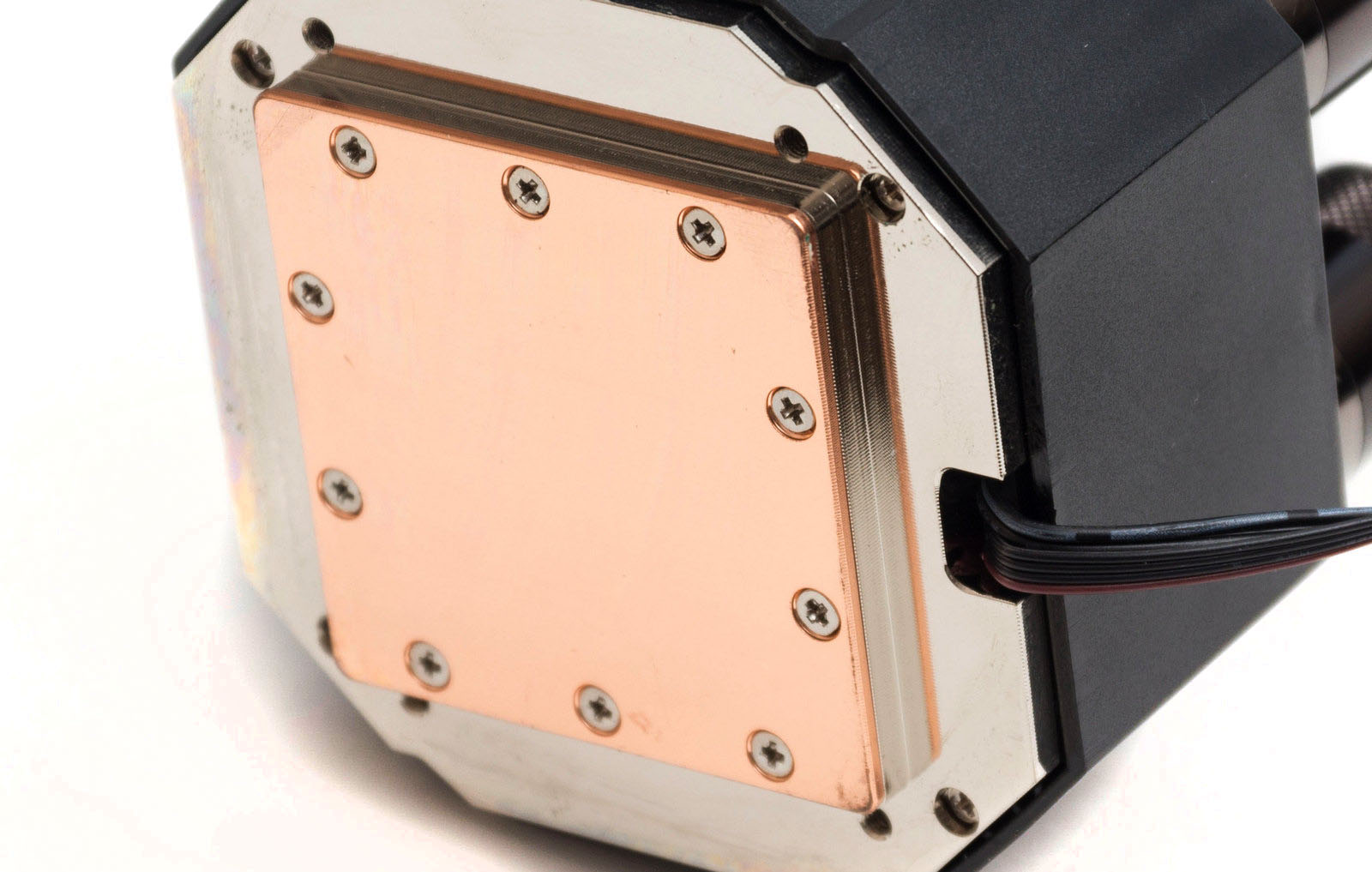

Основание ровное, хорошо отполировано, но не до зеркального блеска.

По контуру основания прикручивается пластина крепления. В бок отходят два кабеля: для питания SATA-колодкаи 4-пин для подключения подсветки.

Вентиляторы

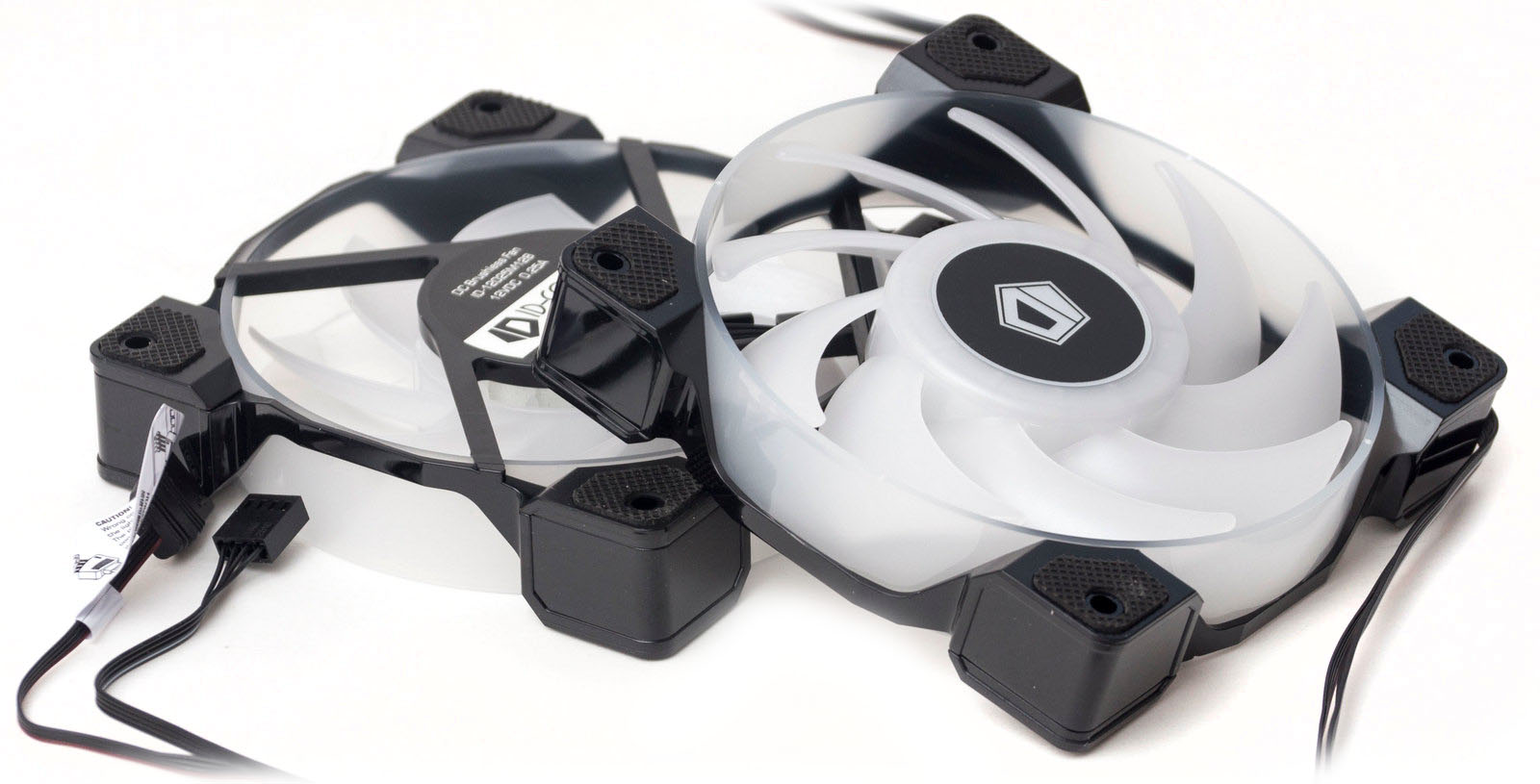

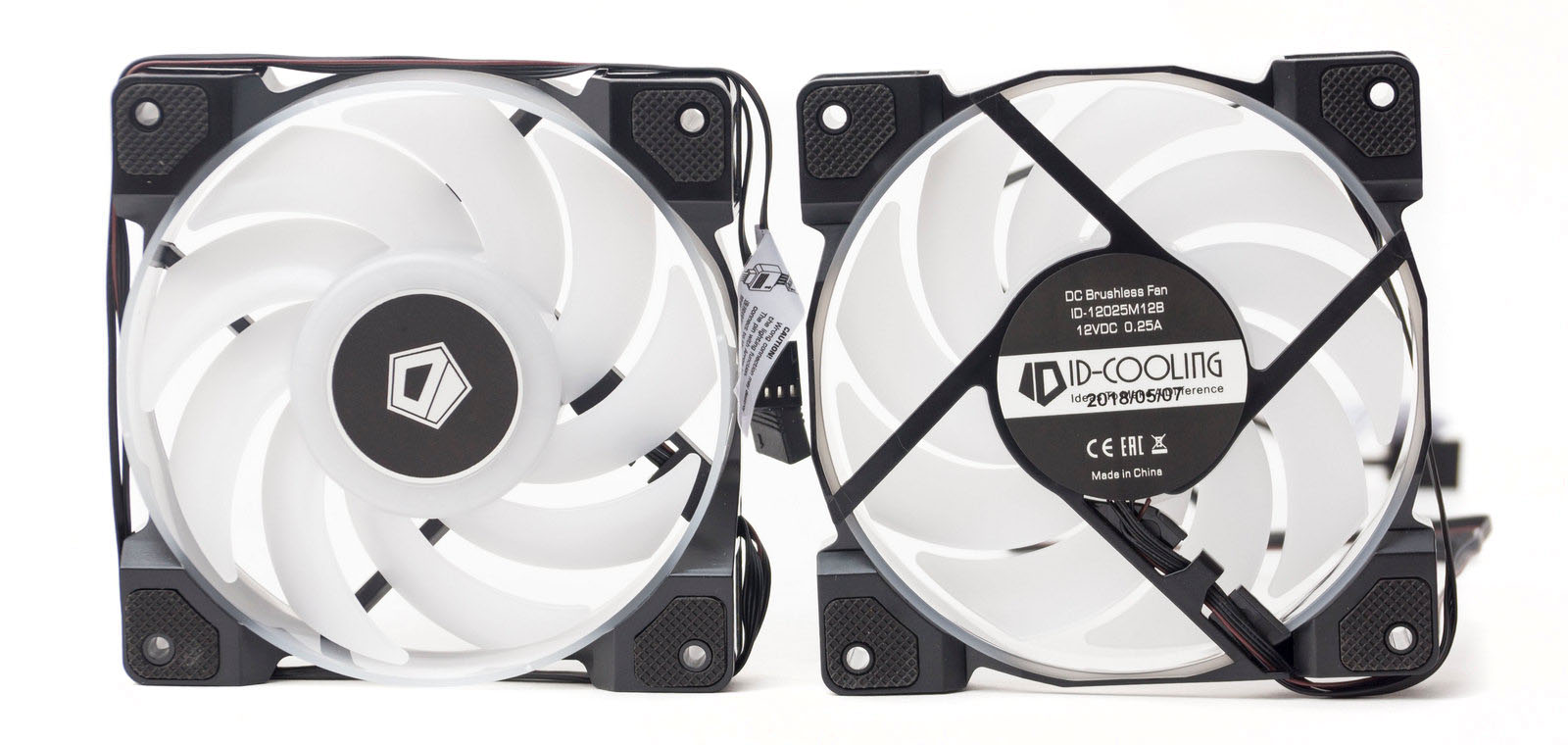

Для охлаждения радиатора используются вентиляторы ID COOLING-12025M12B. Корпус выполнен из двух частей. Внешняя рамка - из черного пластика с крупными призматическими ушками крепления. На них наклеены антивибрационные резиновые рифлёные накладки. Вторая часть в виде кольца из полупрозрачного пластика. Данное кольцо обеспечивает лучшее рассеивание подсветки по бокам.

Крыльчатка также выполнена из матового пластика. Светодиодыв количестве восьми штукрасположены в основании крыльчатки. Вентиляторы с PWM-управлением скорости вращения. В комплекте имеется разветвитель для подключения двух вентиляторов к одной колодке. Длина проводов - 44 мм.

Второй 4-пин провод нужен для подключения подсветки.

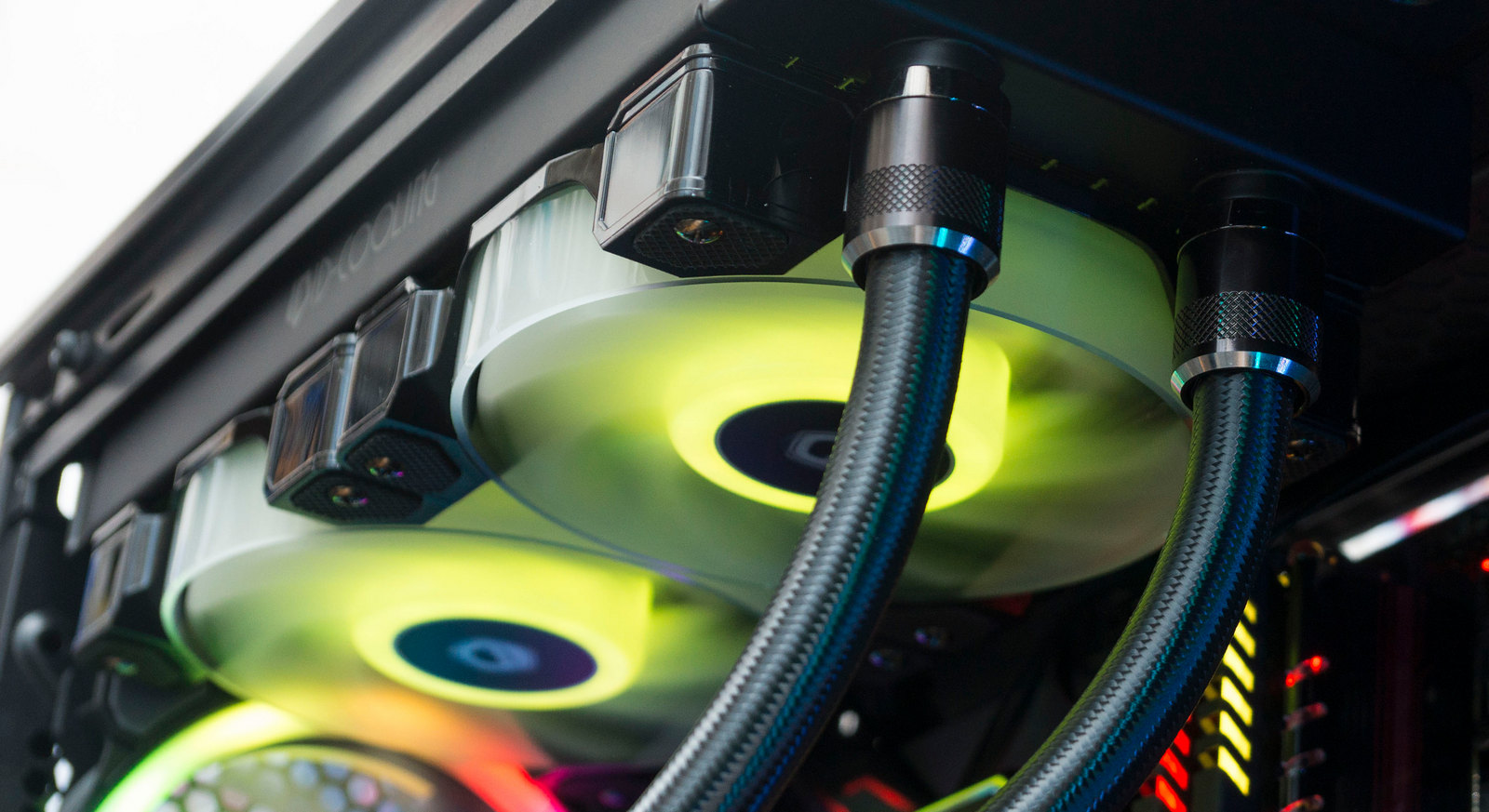

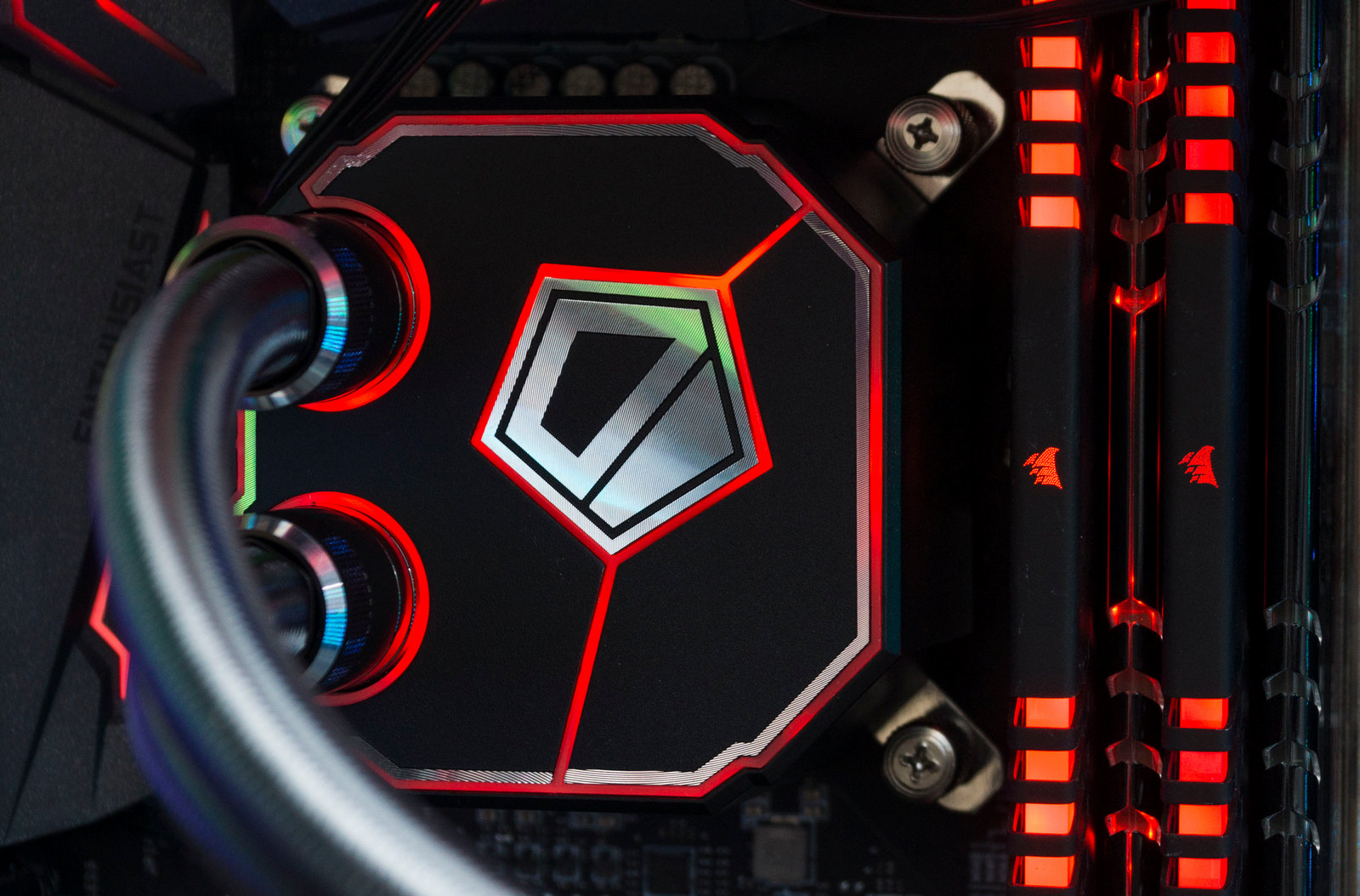

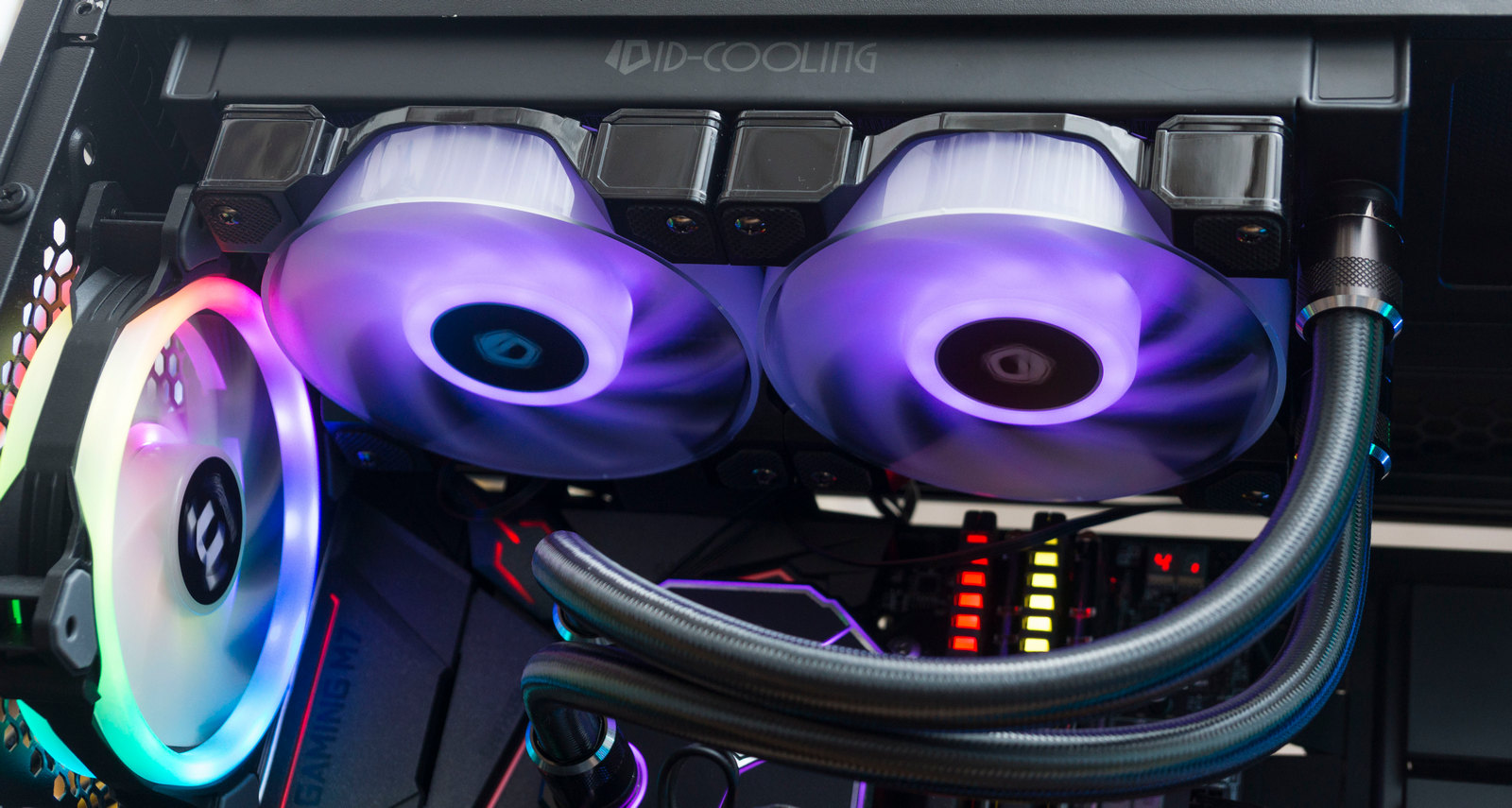

Подсветка у данных вентиляторов реализована очень хорошо.

Полупрозрачный пластик обладает светоотражающим эффектом, что усиливает яркость свечения и ее равномерность.

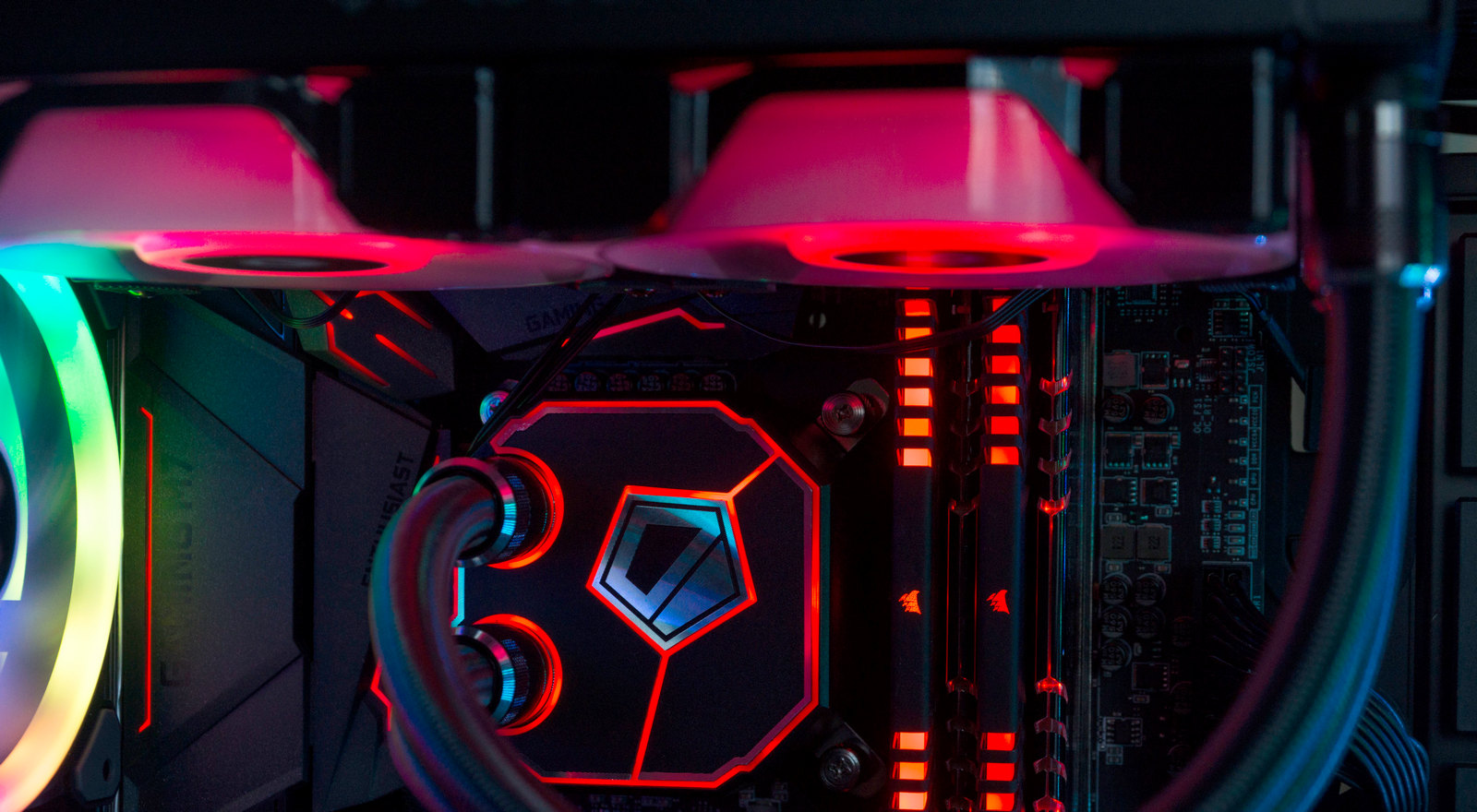

Свет выгодно отражается от блестящих фасок фитингов и от глянцевой оплетки трубок.

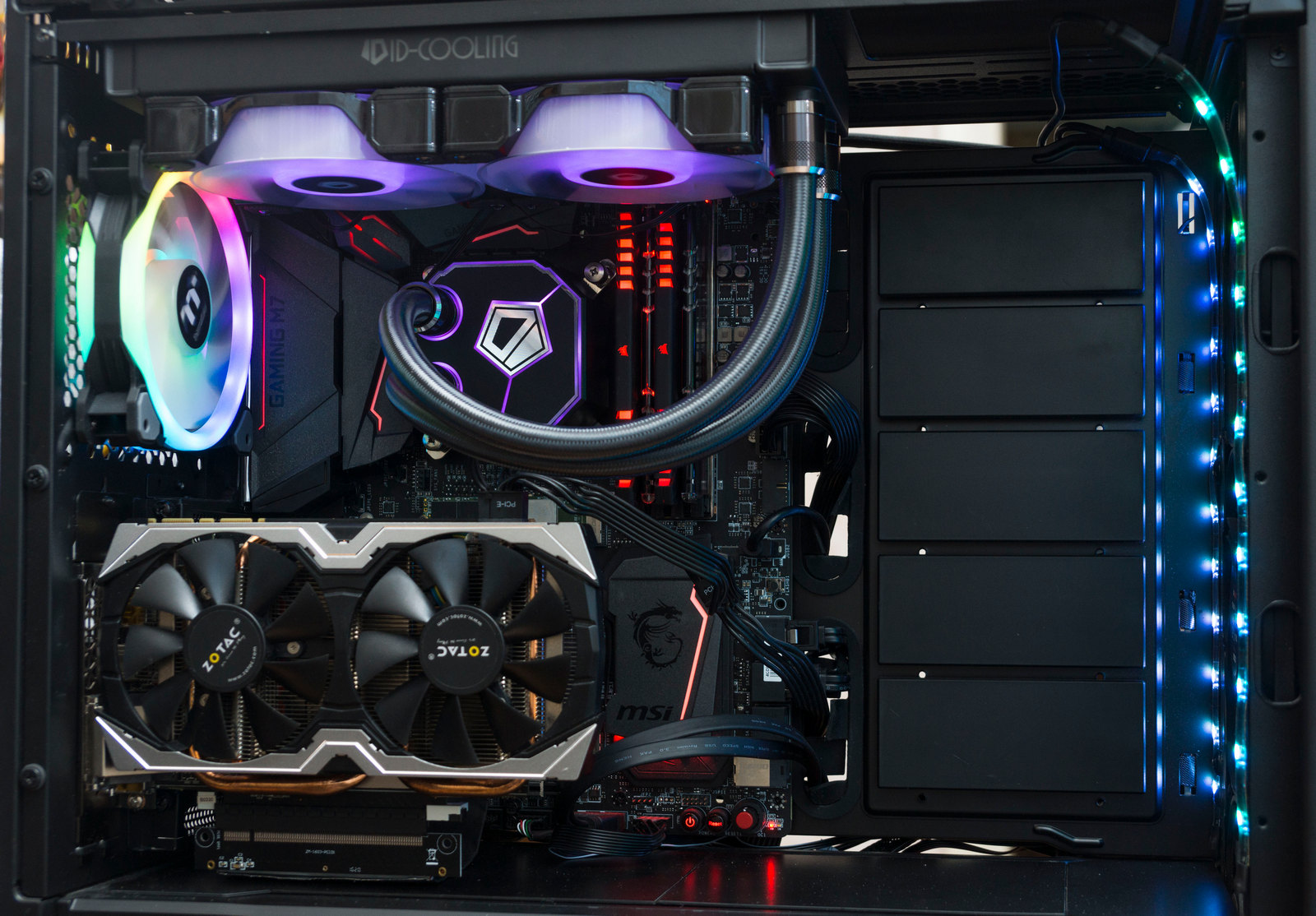

В корпусе с прозрачной панелью использование вентиляторов со свечением на боковых гранях визуально интереснее, чем свечение только за счет крыльчатки.

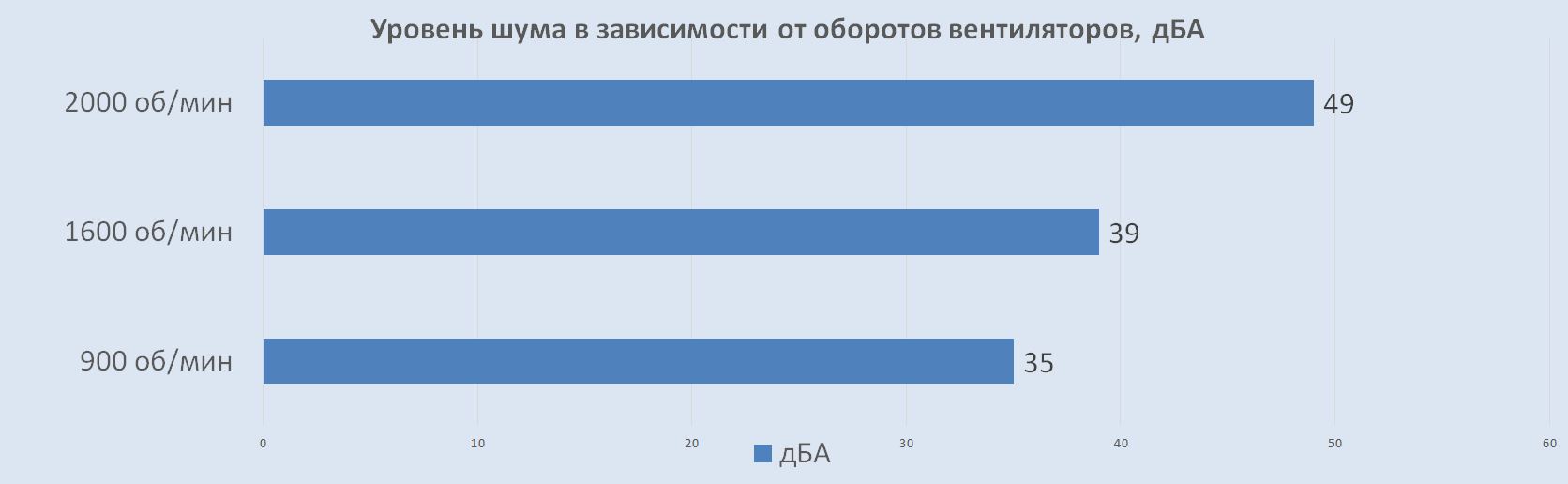

Скорость вращения вентиляторов от 900 до 2000 об/мин. От 900 до 1600 об/мин вентиляторы можно назвать тихими, уровень шума от 35 до 40 дБ, что можно назвать комфортным уровнем. С увеличением оборотов уровень шума возрастает до почти до 50 дБ, и их становиться хорошо слышно.

Монтаж

Сборка и монтаж СЖО интуитивно понятны, новичок может воспользоваться подробной иллюстрированной инструкцией.

К основанию водоблока прикручиваем никелированную рамку для нужного нам сокета.

На радиатор прикручиваем вентиляторы, ориентируя их на продув воздуха через радиатор. На этом этапе важно правильно сориентировать выход проводов от вентиляторовдля их удобной и красивой укладки.

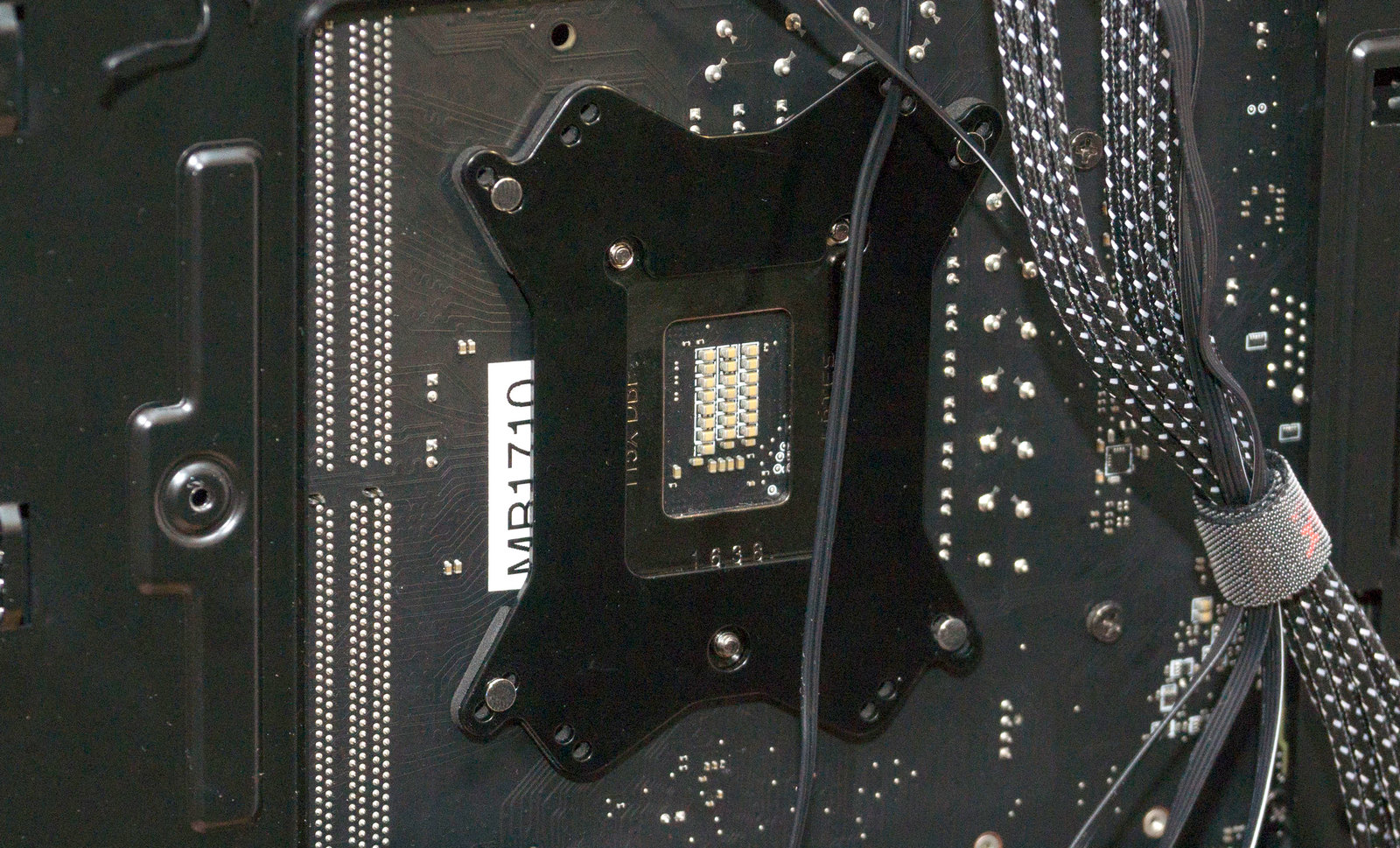

На материнскую плату закрепляем бэкплейт. Снаружи вставляем длинные винты, с лицевой стороны одеваем шайбы из диэлектрика и фиксируем винты стойками с резьбой. Винты будут проворачиваться, их необходимо придерживать - производитель так и не озаботился соответствующими фиксаторами.

На бэкплейте имеются прокладки из пористого каучука, чрезмерно затягивать винты не требуется, это приведет к значительному замятию данных накладок.

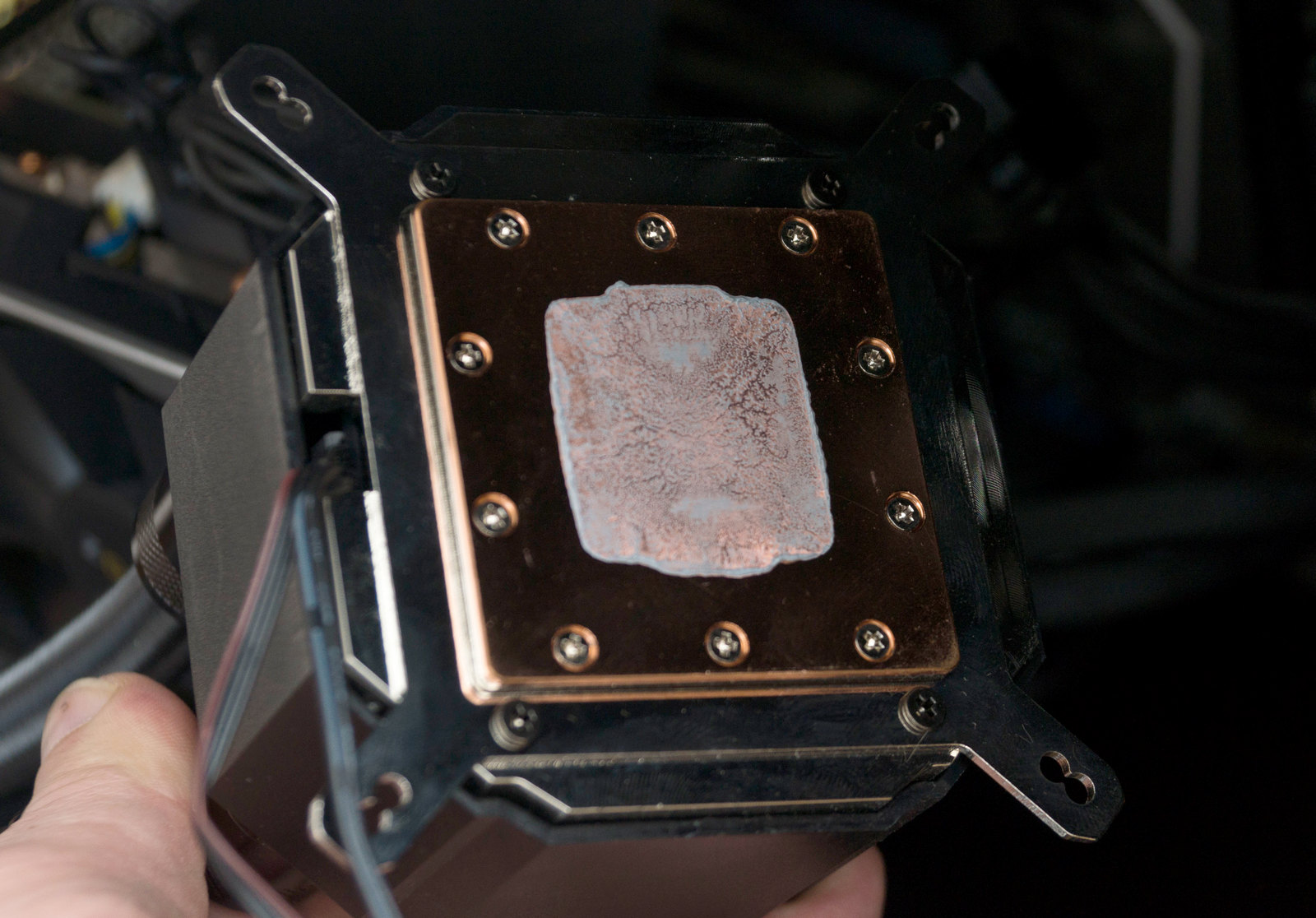

Далее наносим термопасту удобным вам способом. Одеваем на винты крепления водоблока и закручиваем винты с накатанной головкой. На винтах вырезы под крестовую отвертку. Главное обеспечить равномерный прижим основания к теплораспределительной крышке процессорабез перекосов.

Тестирование

Тестовая конфигурация:

  • Материнская плата: MSI Z270 GAMING M7;

  • Процессор: Intel Core i7 7700K;

  • Термоинтерфейс: ARCTIC MX-4;

  • Оперативная память: Corsair Vengeance RGB DDR4-2666 2x8 ГБ;

  • Накопитель: Transcend MTE820 NVMe PCI Express Gen3 x4 на 256 ГБ;

  • Корпус: BeQuiet DARK BASE 700 RGB LED;

  • Операционная система: Windows 10 64-bit версия 1903.

Процессор скальпирован с заменой термоинтерфейса на жидкий металл.

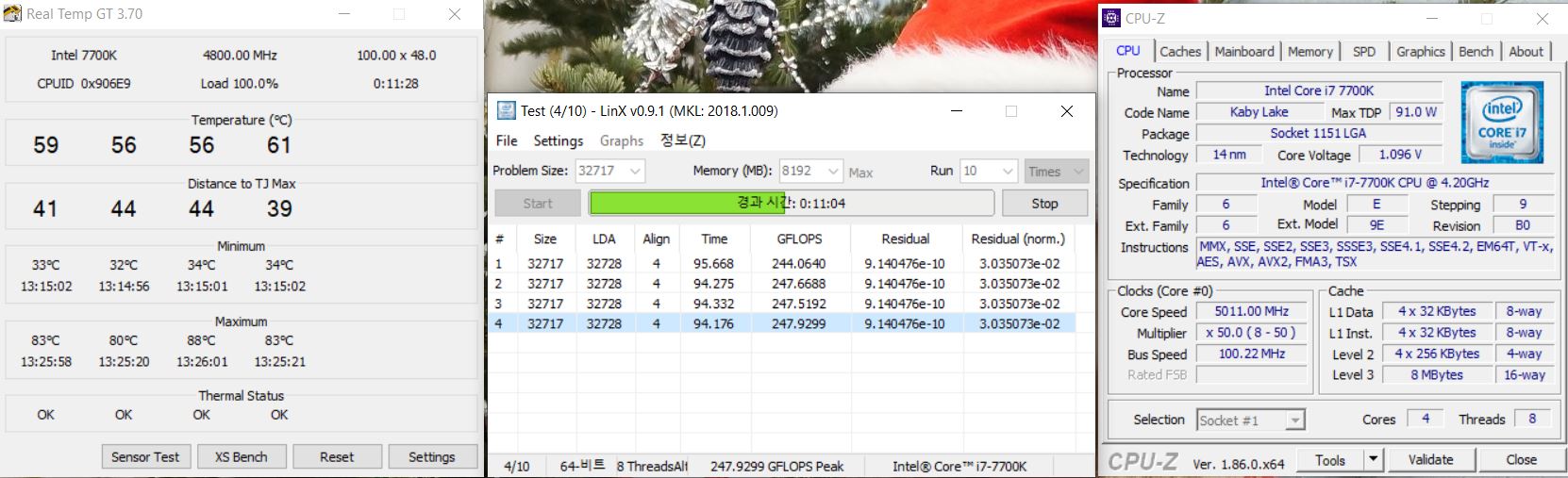

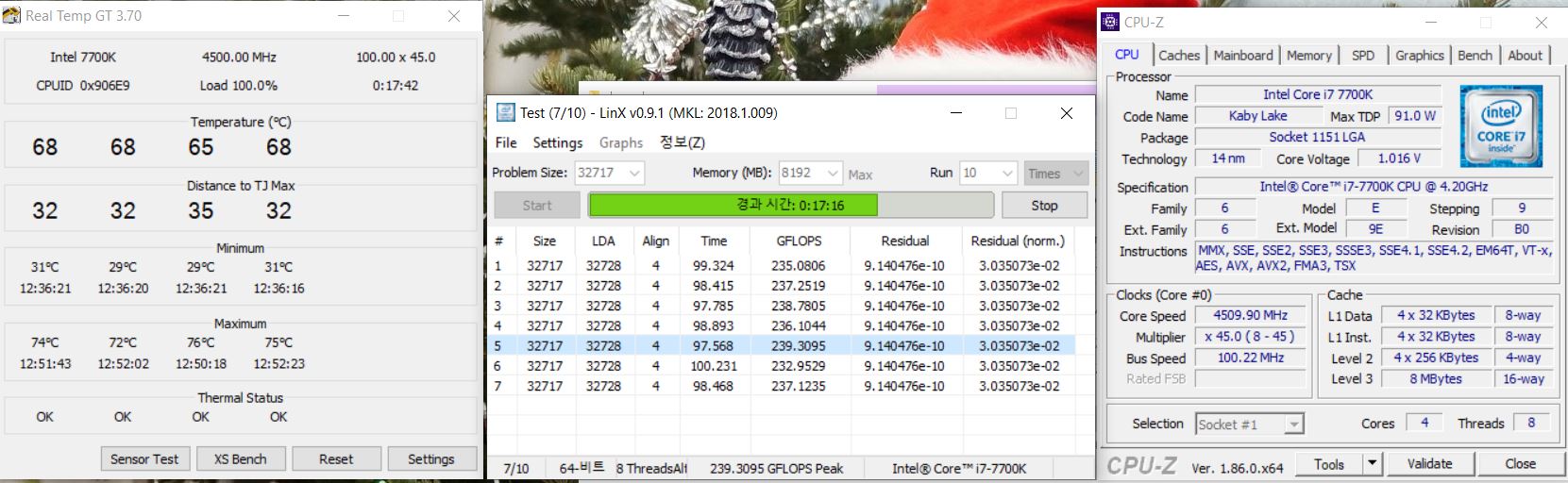

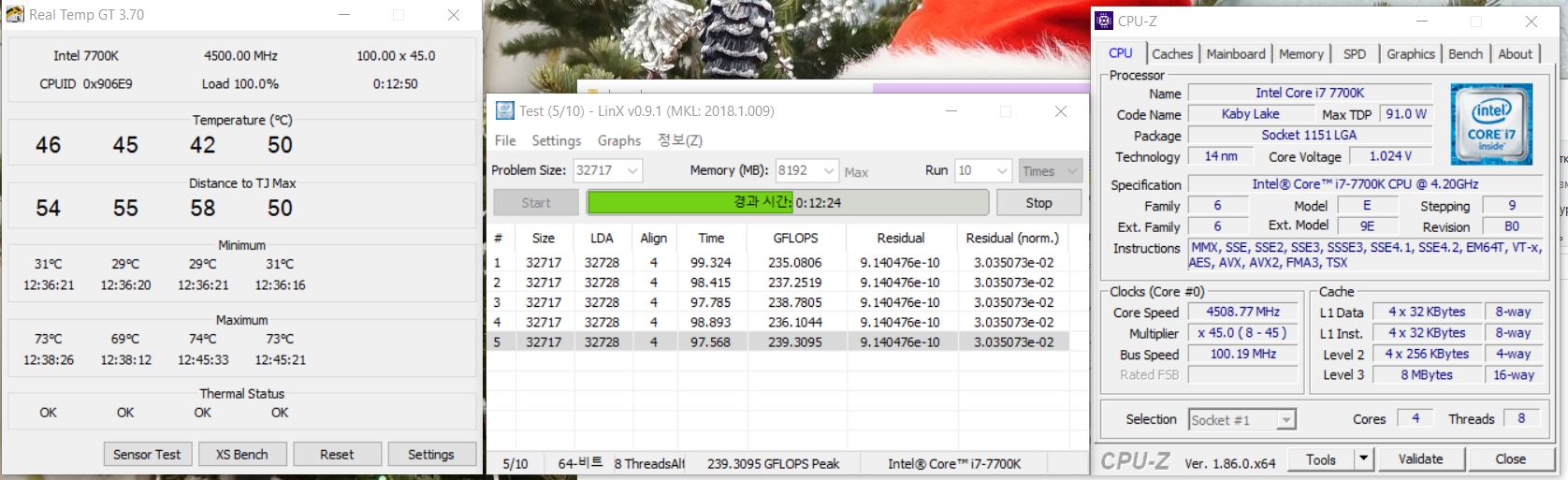

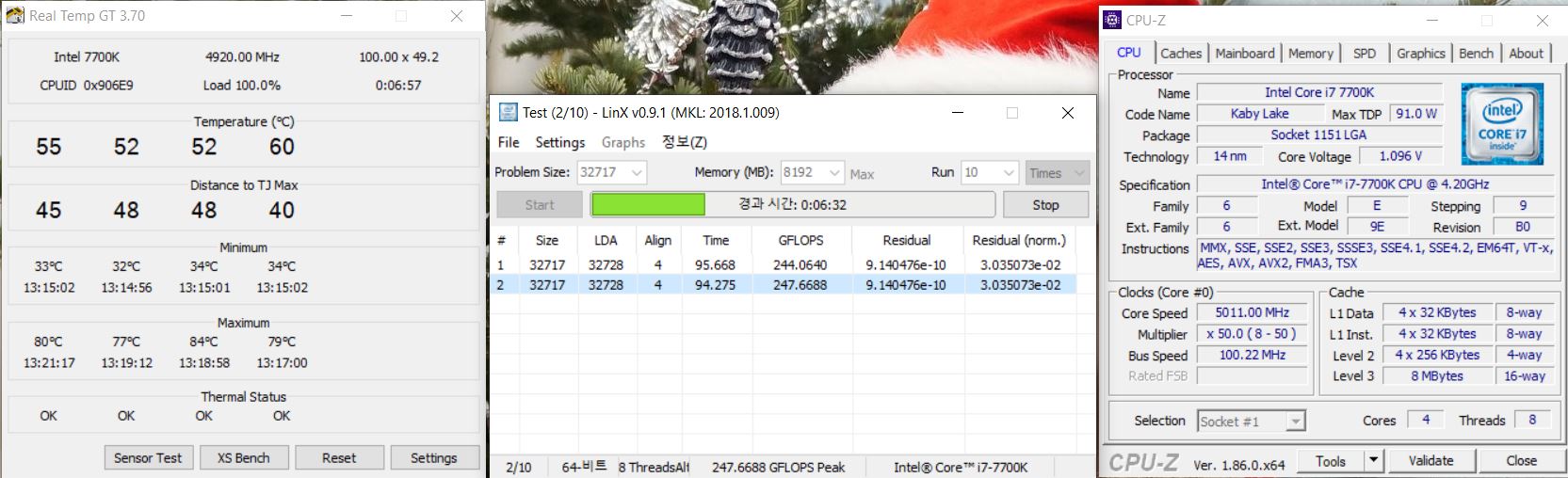

Прогревать процессор будем прогоном утилиты LinX 0.9.1 не менее 10 минут, температуру мониторим программой Real Temp 3.70. Обороты вентилятора регулировались при помощи утилиты MSI Command Center.

Для наглядной эффективности возможностей СЖО сравним ее показатели с ранее протестированными на данном стенде СЖО от этого же производителяпри прочих равных условиях.

Данные в таблице по самому горячему ядру, тестирование в открытом корпусе, температура в комнате составила 23-24 °С.

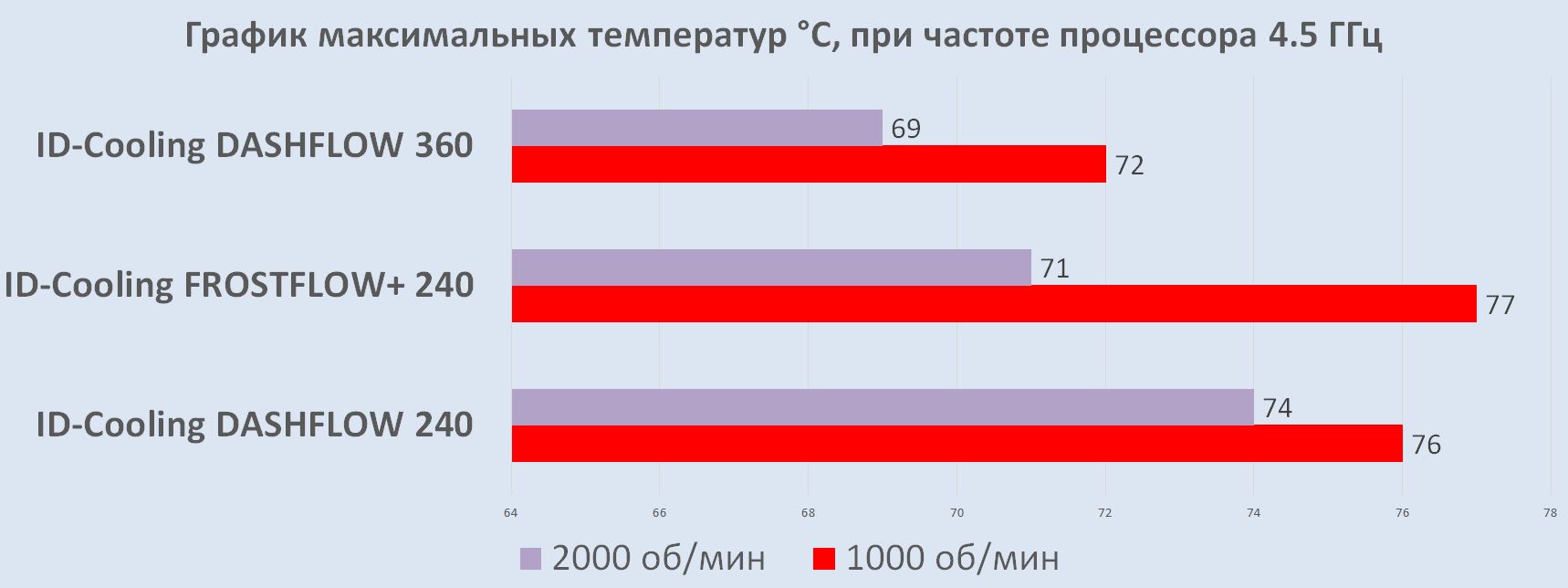

Первый тест процессора без разгона, все настройки в BIOS по умолчанию, напряжение CPU Auto, в автоматическом режиме материнская плата повышает частоту процессора до 4.5 ГГц.

Второй тест на процессоре, разогнанном до 5.0 ГГц, с напряжением CPU ограниченным значением 1.2 В.

С процессором без разгона обе модели с радиатором 240 справляются практически идентично. Радиатор на 360 оказывается закономерно более эффективным.

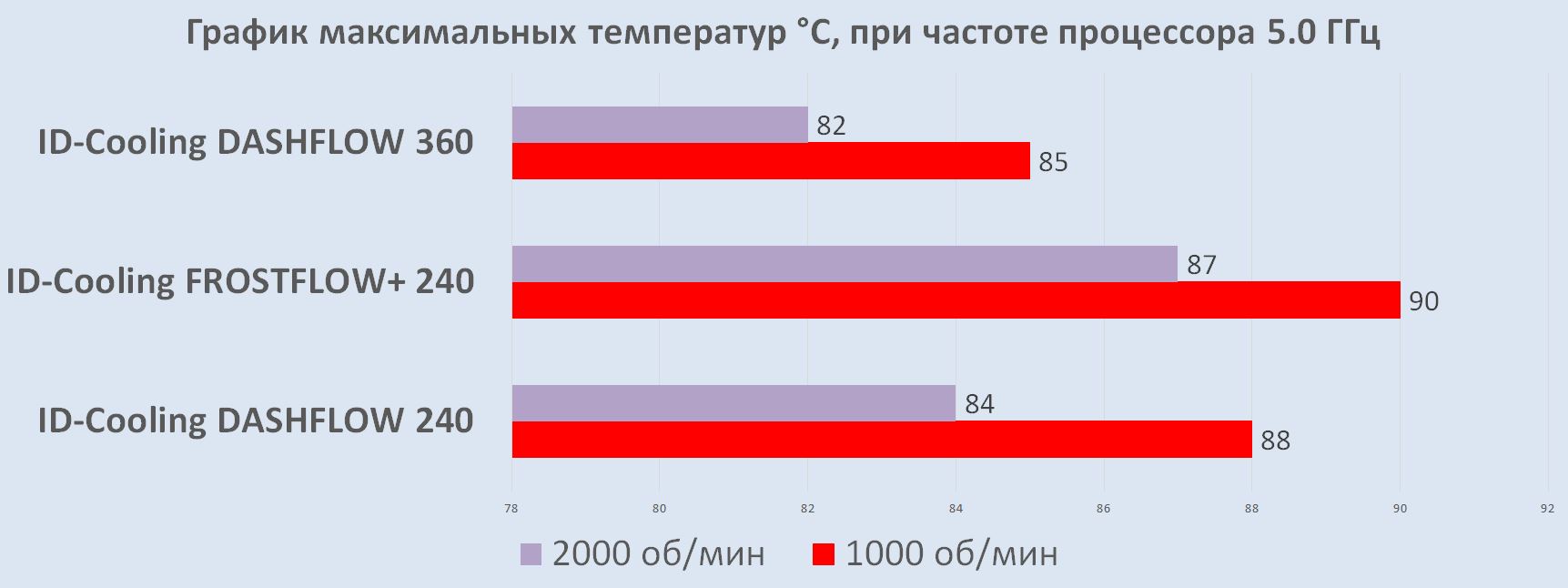

С отводом тепла от процессора в разгоне до 5 ГГц DASHFLOW 240 опережает своего собрата на 2-3 градусаи настолько же отстает от старшего представителя серии.

Как видим, эффективность охлаждения радиатора зависит от оборотов вентиляторов незначительно, на уровне 2-4 градусов. Это позволяет использовать вентиляторы на оборотах комфортных по уровню шума, без проблем для охлаждения процессора. Тем более, что в реальных режимах эксплуатации таких температур и не будет достигаться.

Помпа у DASHFLOW 240 очень тихая, на фоне вентиляторов ее не слышно. Только в первые минуты после включения в контуре немного побулькала водаи прошуршал прокачиваемый воздух.

Заключение

Система жидкостного охлаждения ID-Cooling DASHFLOW 240 проявила себя очень достойно. Она продемонстрировала высокую эффективность охлаждения разогнанного процессора. Качество изготовления и внешний вид изделия на очень высоком уровне.

В комплекте используются производительные вентиляторы с интересно реализованной подсветкой. Они хоть и шумноватые на высоких оборотах, но это позволяет им лучше отводить тепло от радиатора. С охлаждением тестового процессора данные вентиляторы успешно справлялись и на средних оборотах, комфортных по уровню шума.

Странным видится решение по использованию контроллера подсветки. При таком подключении все настройки требуют вскрытия корпуса. Старшая модели серии (DASHFLOW 360) комплектуется RGB-контроллером с пультом ДУ, что более практично.

Радует оперативность производителя по реализации поддержки новых сокетов. Добавление в комплект рамки для установки СЖО на сокет AMD TR4 - несомненный плюс. Высокая эффективность и габаритный водоблок с большой площадью медного основания будут актуальны для владельцев систем на данном сокете.

Единственное, что может остановить потенциального покупателя – это цена, которую просят за данную модель. За сомнительную, с практической точки зрения, возможность открутить фитинги мы переплачиваем почти в полтора раза относительно других моделей этого же производителя. Эффективность той же СЖО ID-Cooling FROSTFLOW+ 240 находится примерно на таком же уровне.

Но это хорошо, что производитель предлагает так много различных вариантов СЖО, от этого выигрывают только покупатели, и любая мелочь при выборе может стать решающей.

Плюсы:

  • Высокая эффективность;
  • Качественное изготовление всех компонентов;
  • Хорошая реализация RGB-подсветки;
  • Питание помпы через SATA-подключение;
  • Вкомплекте крепление на сокет TR4;
  • Фитинги на стандартной резьбе;
  • Простой монтаж.

Минусы:

  • Относительно высокая цена;
  • Вентиляторы шумные на максимальных оборотах;
  • Неудобный RGB-контроллер в комплекте.
