Обзор материнской платы MSI Z390 GAMING EDGE AC

Тестирование материнских плат MSI на базе чипсета Intel Z390 мы начали с модели без излишеств - MSI MPG Z390 Gaming Plus. Пришел черёд немного приподнять планку цены и перейти к изучению и тестированию более продвинутого варианта из той же серии: MPG- Z390 Gaming Edge AC, которая обзавелась подсветкой по краю платы, улучшенным охлаждением подсистемы питания, неплохим звуковым адаптером и интегрированным беспроводным комбо-модулем Wi-Fi + Bluetooth.

Технические характеристики

Производитель	MSI
Модель	MPG Z390 GAMING EDGE AC
Сокет	1151 v2
Чипсет	Intel Z390
Поддерживаемые процессоры	Intel Core i9, Core i7, Core i5,Core i3,Pentium,Celeron восьмого и девятого поколения для платформы Socket LGA1151
Тип памяти	DDR4
Количество слотов памяти	4
Оперативная память	4400(OC), 4300(OC), 4266(OC),4200(OC), 4133(OC),4000(OC), 3866(OC),3733(OC), 3600(OC),3466(OC), 3400(OC),3333(OC),3300(OC),3200(OC),3000(OC),2800(OC), 2666, 2400,2133 МГц
Максимальный объем оперативной памяти	64 ГБ
Слоты расширения	3 x PCI Express 3.0 x16, 3 x PCI Express 3.0 x1
Видеоразъемы	1 x HDMI 1.4 с поддержкой максимального разрешения 4096x2160@24Hz 1 x DisplayPort 1.2 с поддержкой максимального разрешения 4096x2304@60Hz
Поддержка нескольких видеокарт	2-Way NVIDIA® SLI™ 3-Way AMD® CrossFire™
Тип слотов M.2	2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110), оба поддерживают устройства SATA и PCIe 3.0 x4 (RAID 0, RAID 1)
SATA-порты	6 x SATA 6 Гбит/с (Intel Optane Memory Ready, RAID 0, RAID 1, RAID 5, RAID 10)
Звук	8-канальный Realtek ALC1220P
Сетевой интерфейс	1 x Intel®I219-V Gigabit LAN
Беспроводные интерфейсы	IntelWireless-AC 9462 (802.11 a/b/g/n/ac, MU-MIMO Rx, 2.4 ГГц / 5 ГГц до344 Мбит/с) Bluetooth2.1, 2.1+EDR, 3.0,4.0, 5
Разъёмы на задней панели	1 x PS/2 Combo; 2 x USB 2.0; 1 x DisplayPort; 1 x HDMI; 1x USB 3.1 Gen2; 1 х USB 3.1 Gen2 Type-C; 1 x RJ45; 2 х Коннекторантенны; 6 x Аудиопорт(из них один оптический выходS/PDIF).
Внутренние разъемы	1 x 24-pin ATX; 1 x 8-pin ATX 12V; 1 x 4-pin ATX 12V; 6 x SATA 6 ГБ/с; 1x USB 3.1 Gen2 Type-C; 2 x USB 3.1 Gen1; 2 x USB 2.0; 1 x 4-pin CPU fan; 1 x 4-pin Water Pump; 5 x 4-pin System Fan; 1 x Serial port; 1 x Аудиоразъемфронтальной панели; 2 x Системная панель; 1 x Карта расширения Thunderbolt; 1 x Датчик вскрытия корпуса; 1 x Модуль TPM; 2 x 4-pin RGB LED; 1 x 3-pin RAINBOW LED; 1 x 3-pin CORSAIR LED.
Форм-фактор	ATX (305 x 244 мм)

Официальная страничка: https://www.msi.com.

Упаковка и комплектация

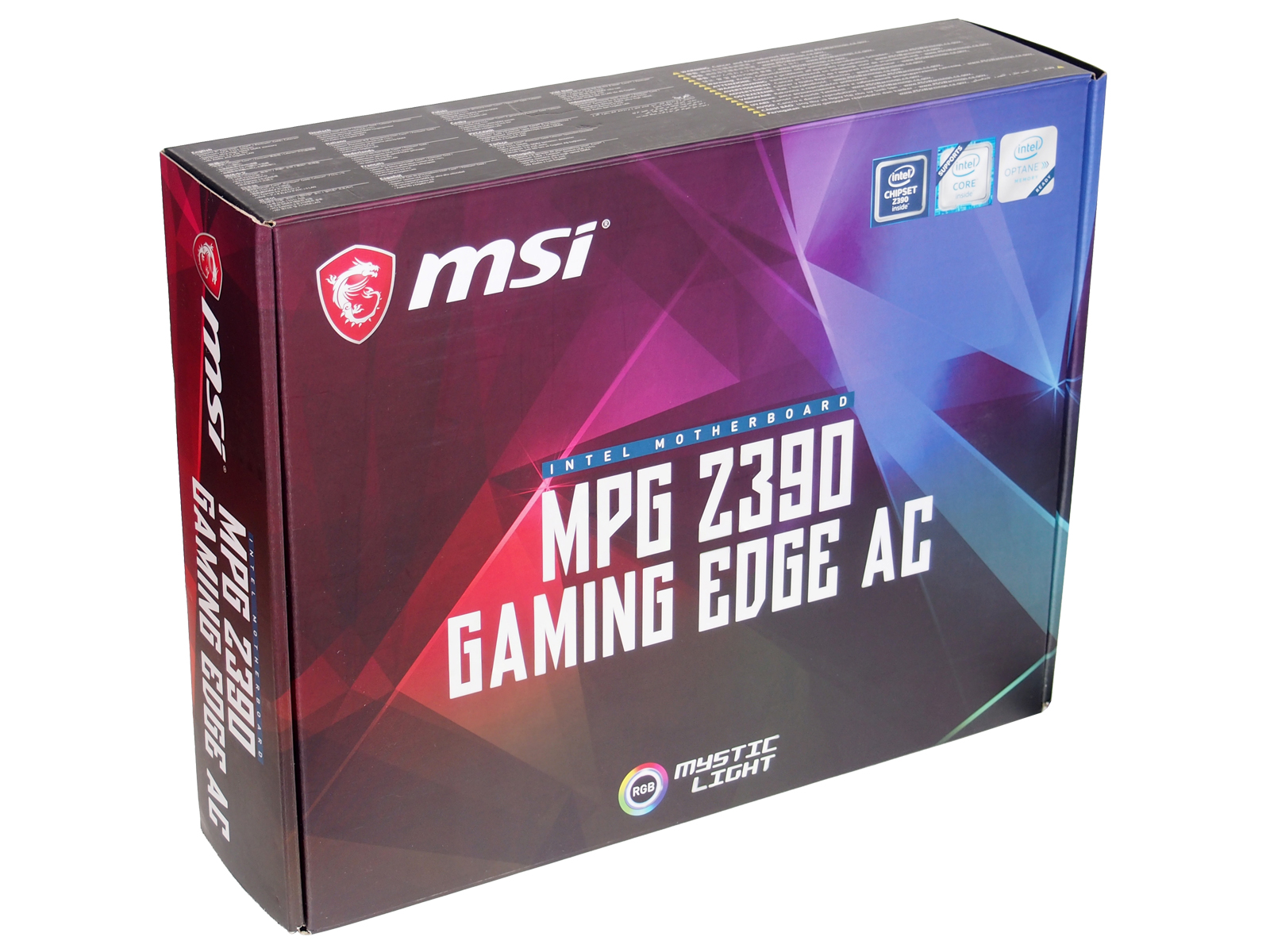

Коробка с материнской платой достаточно ярко оформлена, но без налёта премиальности. С лицевой стороны выделено место под крупную надпись модели платы, логотип MSI и несколько значков поддерживаемых технологий.



Обратная сторона информативнее. На ней изображенвнешний вид платы с включенной боковой подсветкой, перечислены ключевые особенности модели и показан набор интегрированных портов ввода-вывода на задней панели.



Внутреннее пространство коробки разделено на два горизонтальных отсека:в верхнем поддоне на мягкой подложке лежит материнская плата в антистатическом пакете, в нижнем- все аксессуары.

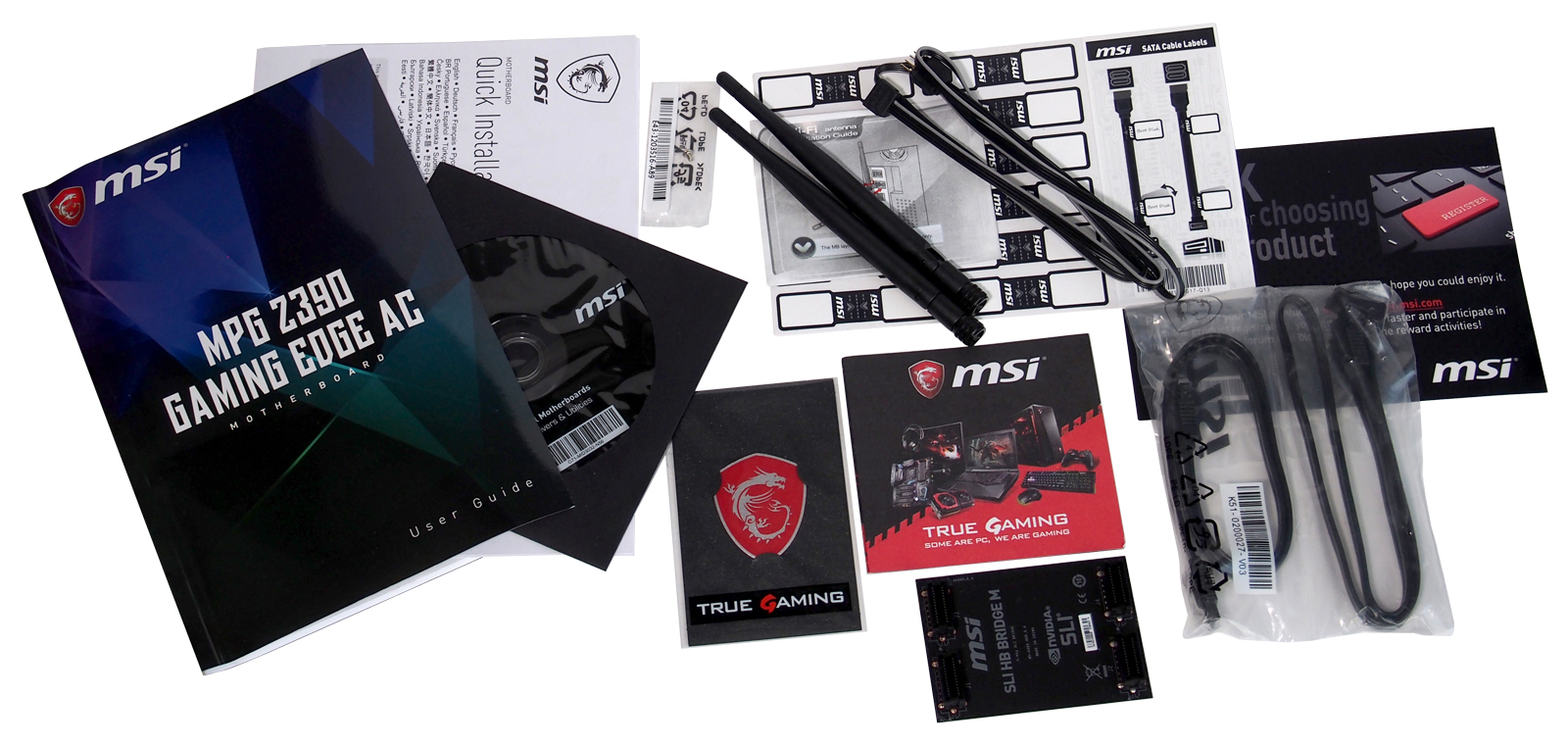

Комплектация включает в себя:

• Два кабеля SATA 6 Гб/с (1 х прямой, 1 х "Г"- образный);
• Заглушку задних портов в корпус ПК;
• Пакетик с винтом крепления накопителей для M.2-слота;
• Жёсткий мостSLI HB BRIDGE M;

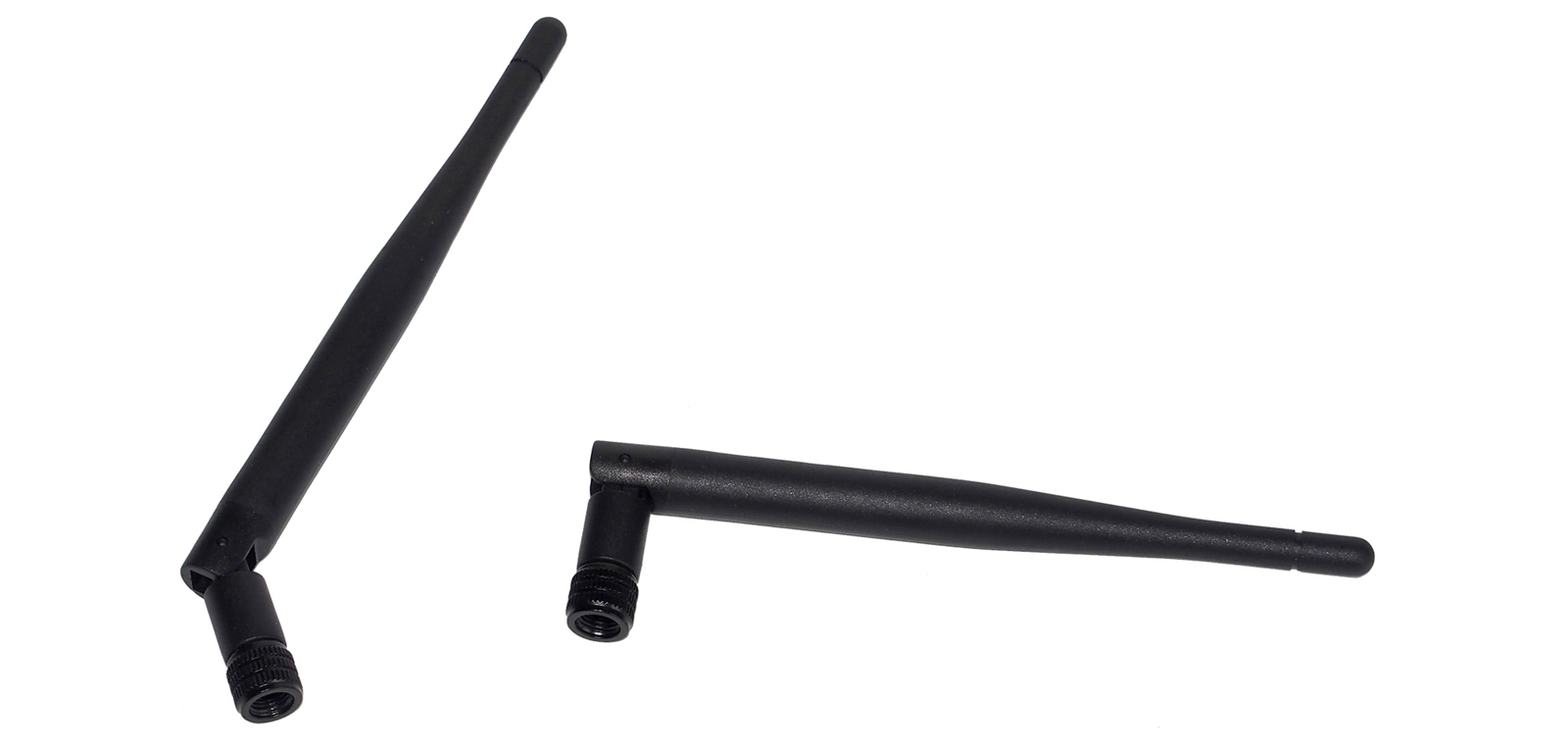

• Две антенны Wi-Fi модуля;
• Провод для подключения внешних RGB-лент;
• Металлизированную наклейку MSI Gaming;
• Подробную пользовательскую инструкцию;
• Инструкцию по быстрой установке;
• Карточку регистрации продукта;
• Рекламный буклет;
• Лист с наклейками на подключаемые кабели;
• DVD с драйверами и утилитами.

Примечание: внашем случае материнская плата поступила на тест от официального представителя MSI после исследования другими авторами, и в комплекте не хватало заглушки задних портов ввода-вывода и второго крепежного винта для накопителей в слот M.2. В продаваемых официально вариантах комплектация полная.

Внешний вид

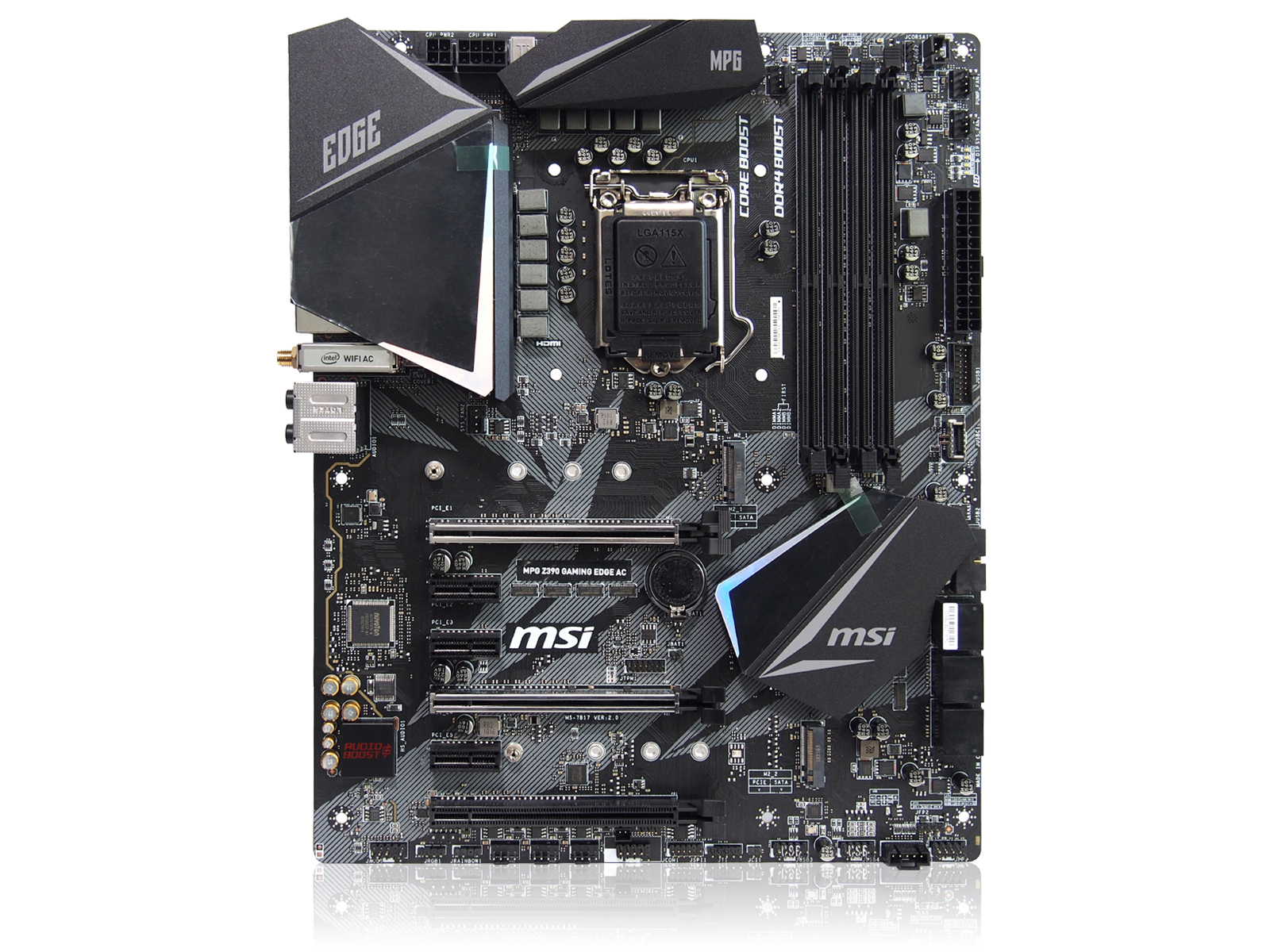

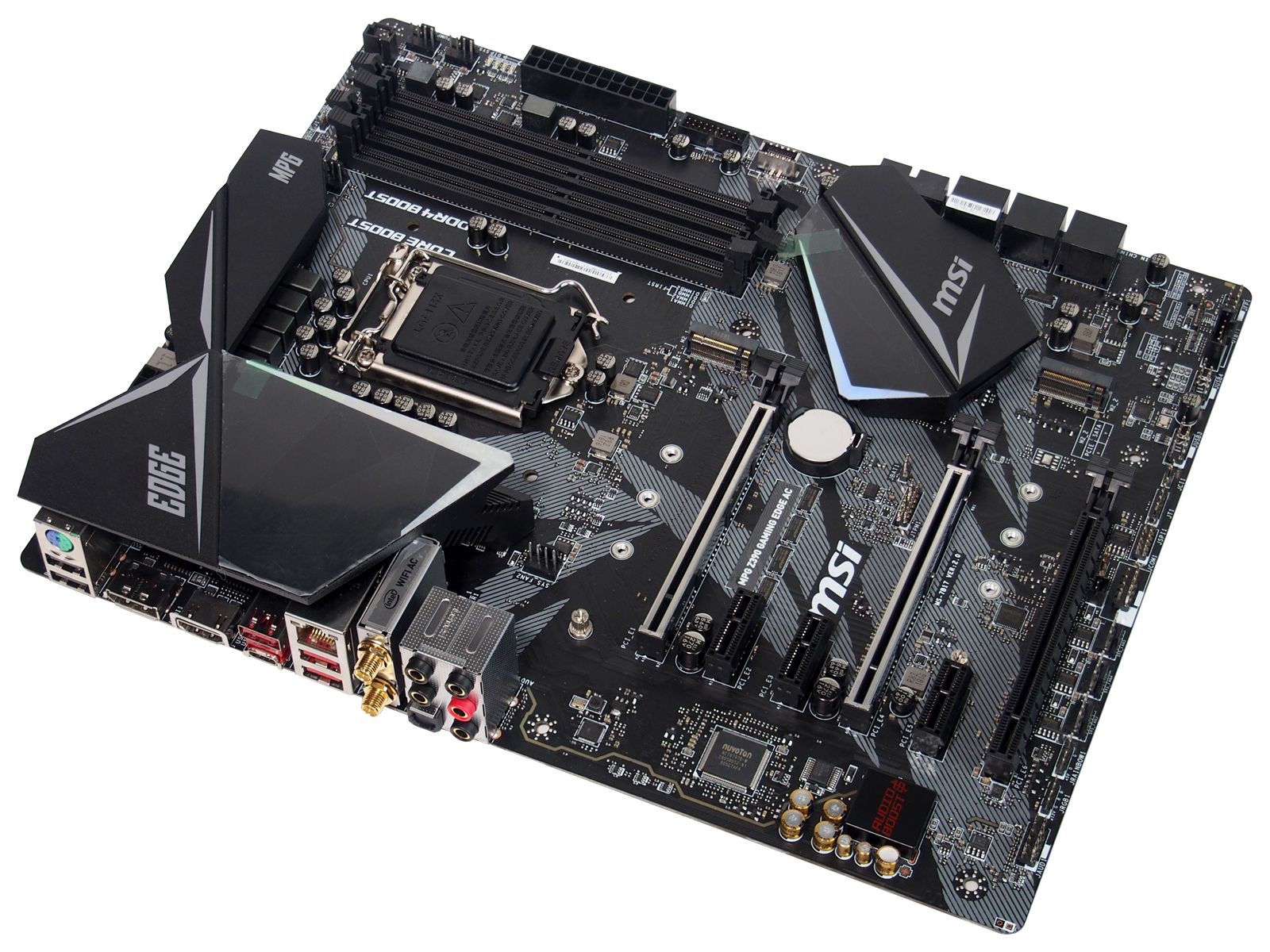

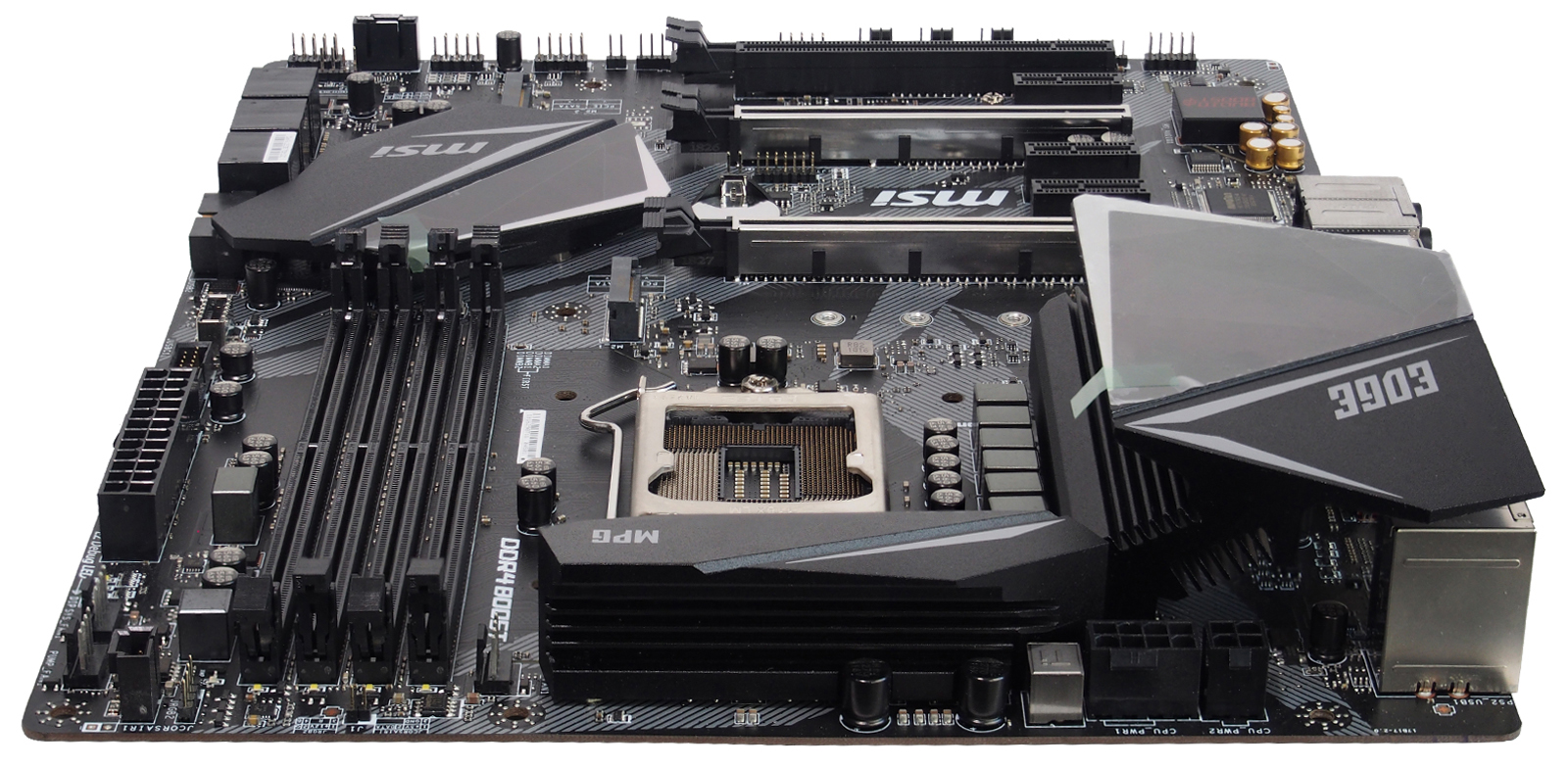

Плата MSI MPG Z390 Gaming Edge AC выполнена в полноразмерном варианте форм-фактора ATX. Точные габаритные размеры - 243 на 304мм. На время транспортировки радиаторы охлаждения защищены от царапин прозрачными полиэтиленовыми наклейками с ярлычками для удобного снятия.



Плата выполнена на текстолите черного цвета, украшенном с лицевой стороны орнаментами из полигональных фигур, заштрихованных белыми линиями. Всё это хорошо сочетается с темным цветом радиаторов дополненных играющими на свету вставками. На левом радиаторе серой краской нанесена надпись EDGE, на верхнем - название серии MPG, на правом - логотип MSI. Цветового выделения слотов памяти нет. Взор притягивает, разве что, красная надпись Audio Boost на микросхеме интегрированного звукового адаптера.

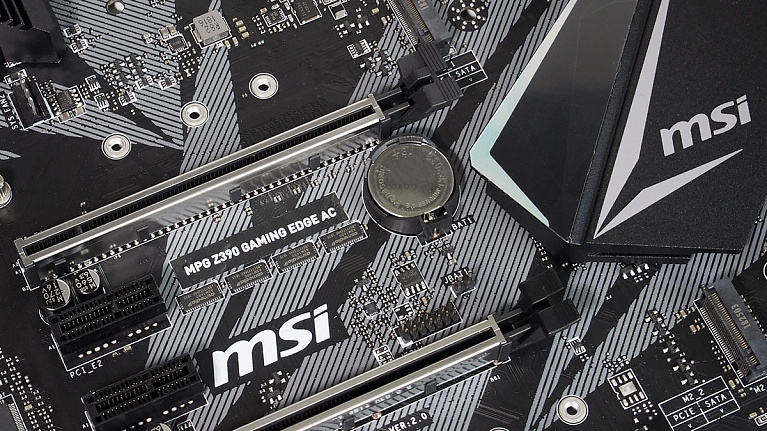

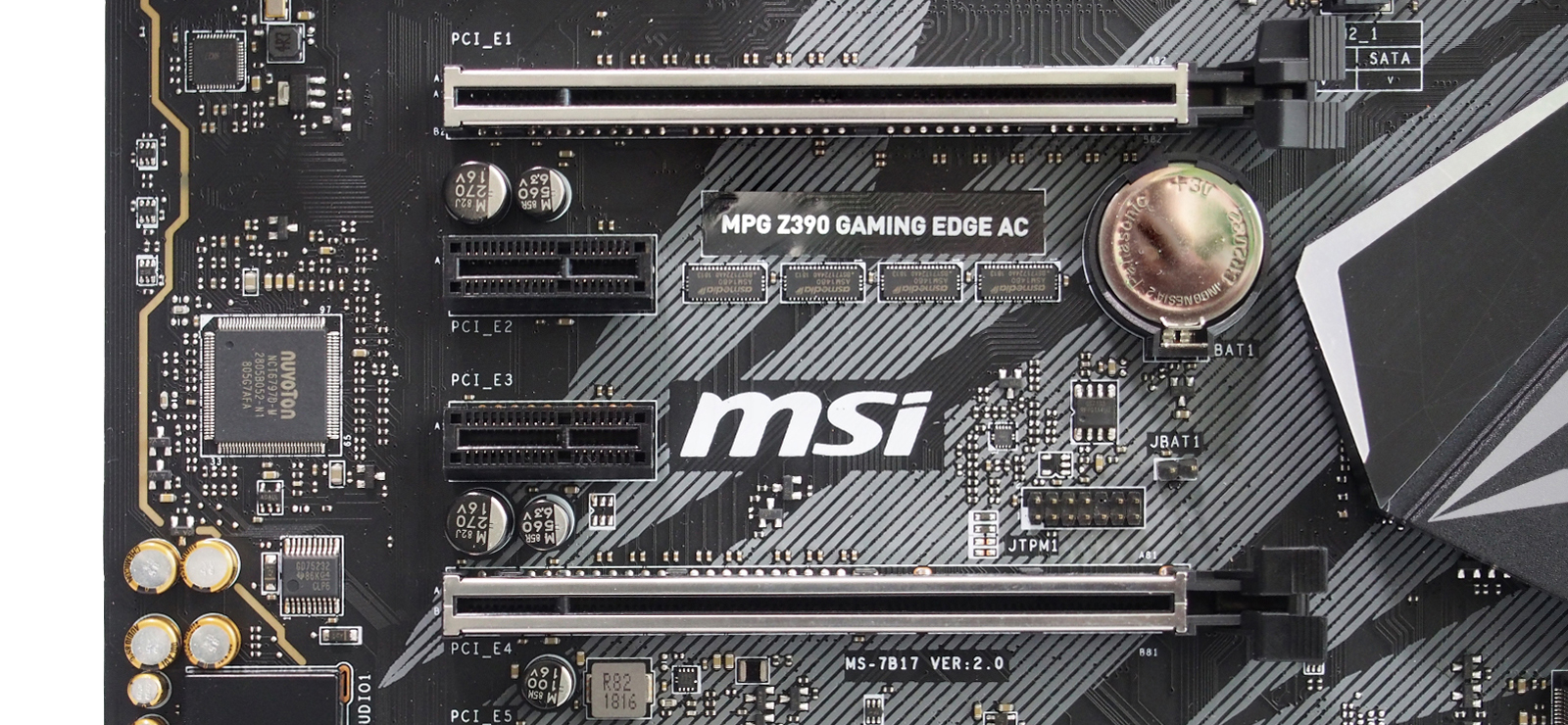

Модель платы нанесена белой краской чуть ниже первого сверху слота расширения шины PCI-Express, промаркированного как PCI_E1, а код модели по классификации MSIи ревизия (MS-7B17,2.0) - ниже слота PCI_E4.

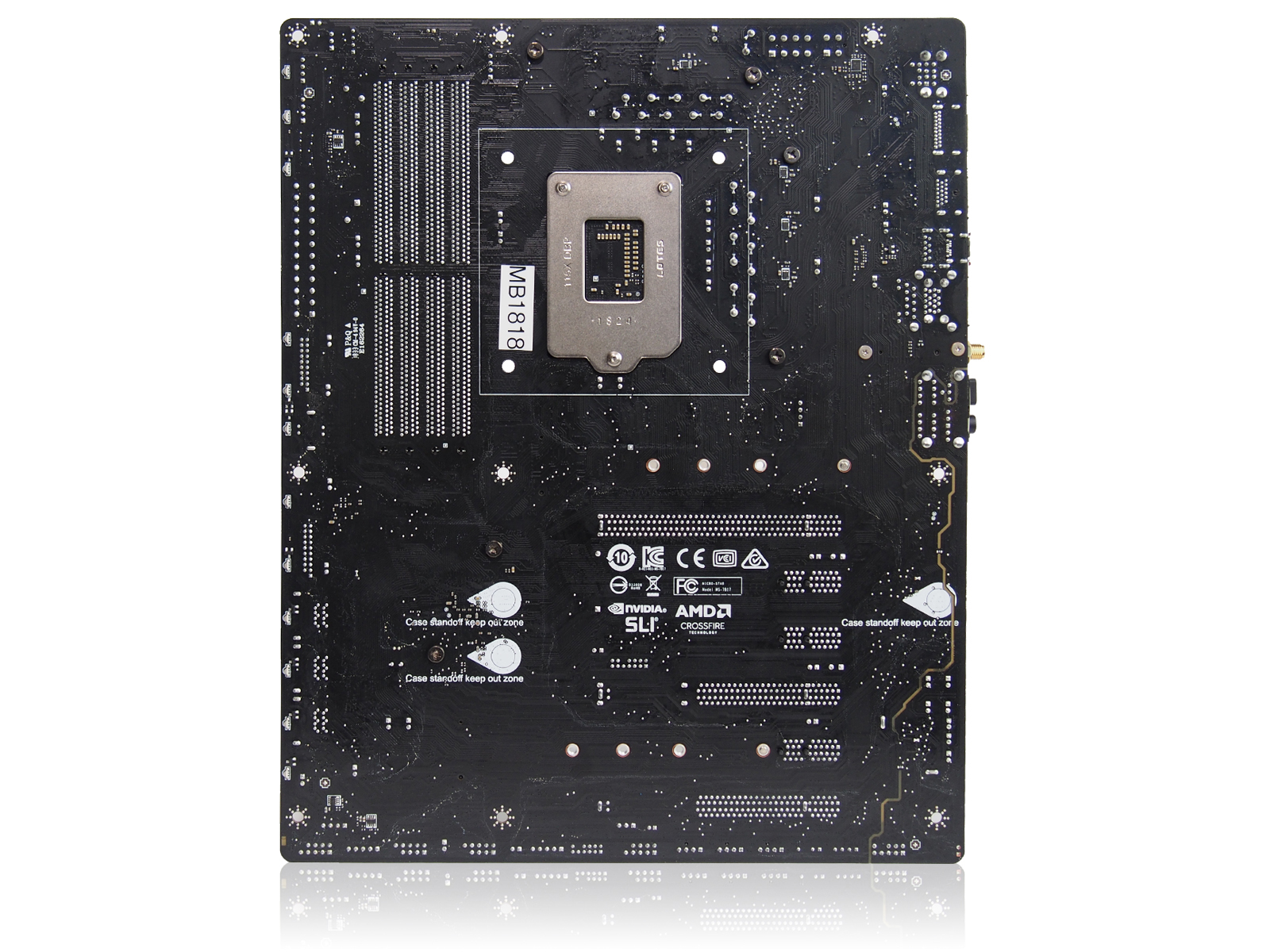

Практически все компоненты материнской платы размещены с фронтальной стороны, на обратной стороне преимущественно только разводка соединительных линий. Усилительная пластина сокета процессора стандартная металлическая, производства Lotes. В средней части платы белой краской нанесены три маркера с предупреждающими надписямио необходимости проверить отсутствие в корпусе (куда планируется монтаж) крепежных ножек, попадающих на них, чтобы избежать возможного короткого замыкания.

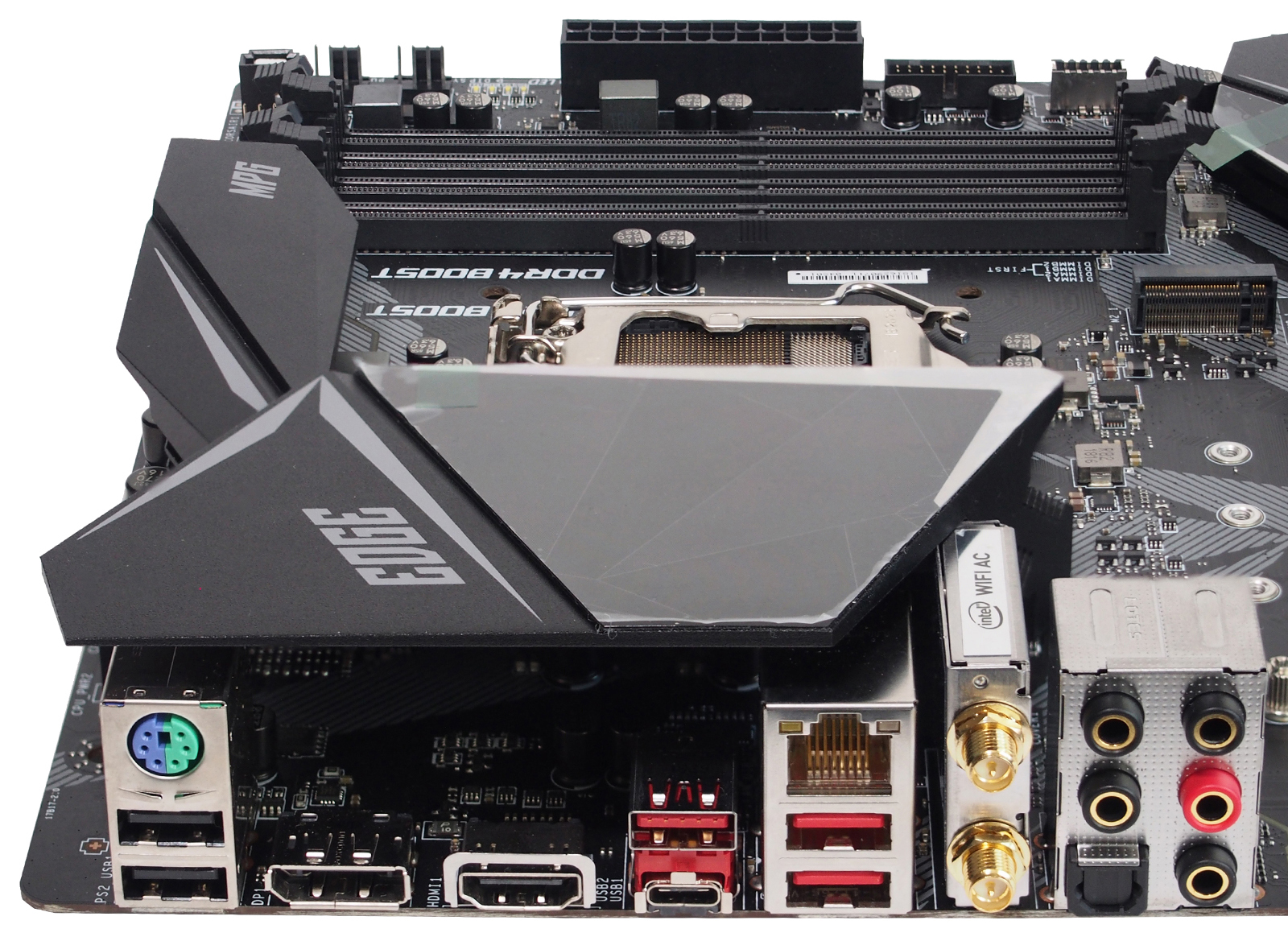

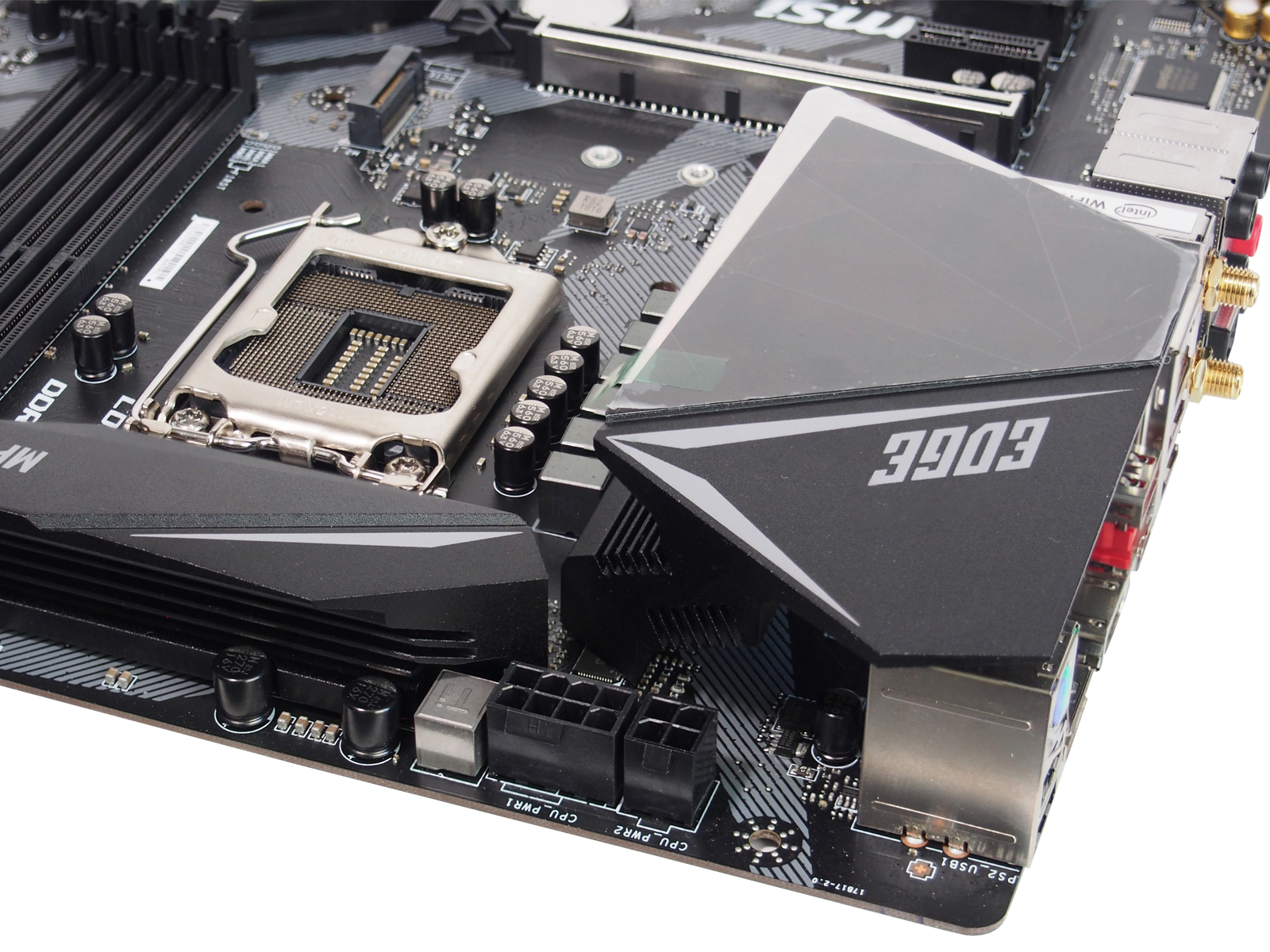

К охлаждению силовых элементов питающих цепейи чипсета компания MSI подошла ответственно и пластиковых декоративных кожухов в конструкции нет. Вместо этого увеличена площадь радиатора цепей питания процессора таким образом, что он накрывает блок портов ввода-вывода на задней части платы, совмещая дизайнерские решения с увеличением площади теплоотведения.



Набор распаянных интерфейсных разъемов небогат USB-разъемами. Посовременным меркам 6 портов, из которых пять типа А, а один Type-C - практически необходимый минимум. Не забыли о владельцах старых топовых игровых клавиатур и мышей, сделав для них один комбо-разъем PS/2. Итоговый перечень разъемов выглядит следующим образом (слева направо): один PS/2 порт в единой колодке с двумя портами USB 2.0, видеоразъемы DisplayPort и HDMI, колодка с портами USB 3.1 Gen 2 и USB 3.1 Gen2 Type-C, выделенных красным цветом, совмещенный блок из сетевого интерфейса RJ-45 и еще двух портов USB 3.1 Gen 1 красного цвета, два коннектора для внешних антенн Wi-Fi модуляи блок аудиоразъемов типа 3.5 мм mini-jack.



В качестве комбинированного Wi-Fi и Bluetooth модуля выступает Intel Wireless-AC 9462, установленный в коннектор CNVI_1. Подключаемые к нему комплектные антенны имеют поворотный механизм и регулируемый угол наклона.

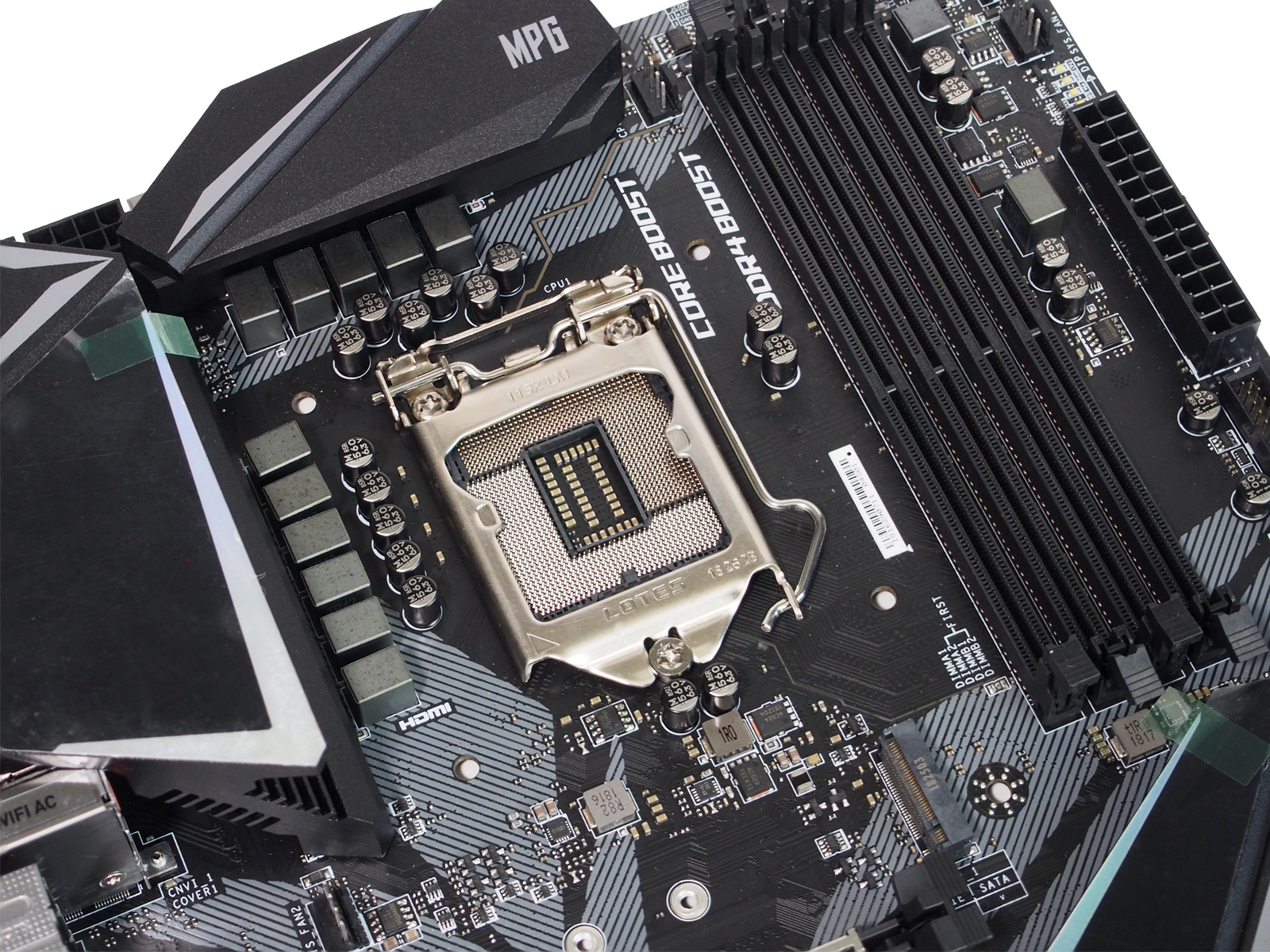

Сокет процессора 1151 v2 и монтажные отверстия стандартны. Прижимная крышка типовой конструкции от Lotes. Для защиты ножек разъема от повреждения установлена пластиковая заглушка, которую не рекомендуется снимать до установки процессора. Места вокруг сокета достаточно для установки большинства систем охлаждения.

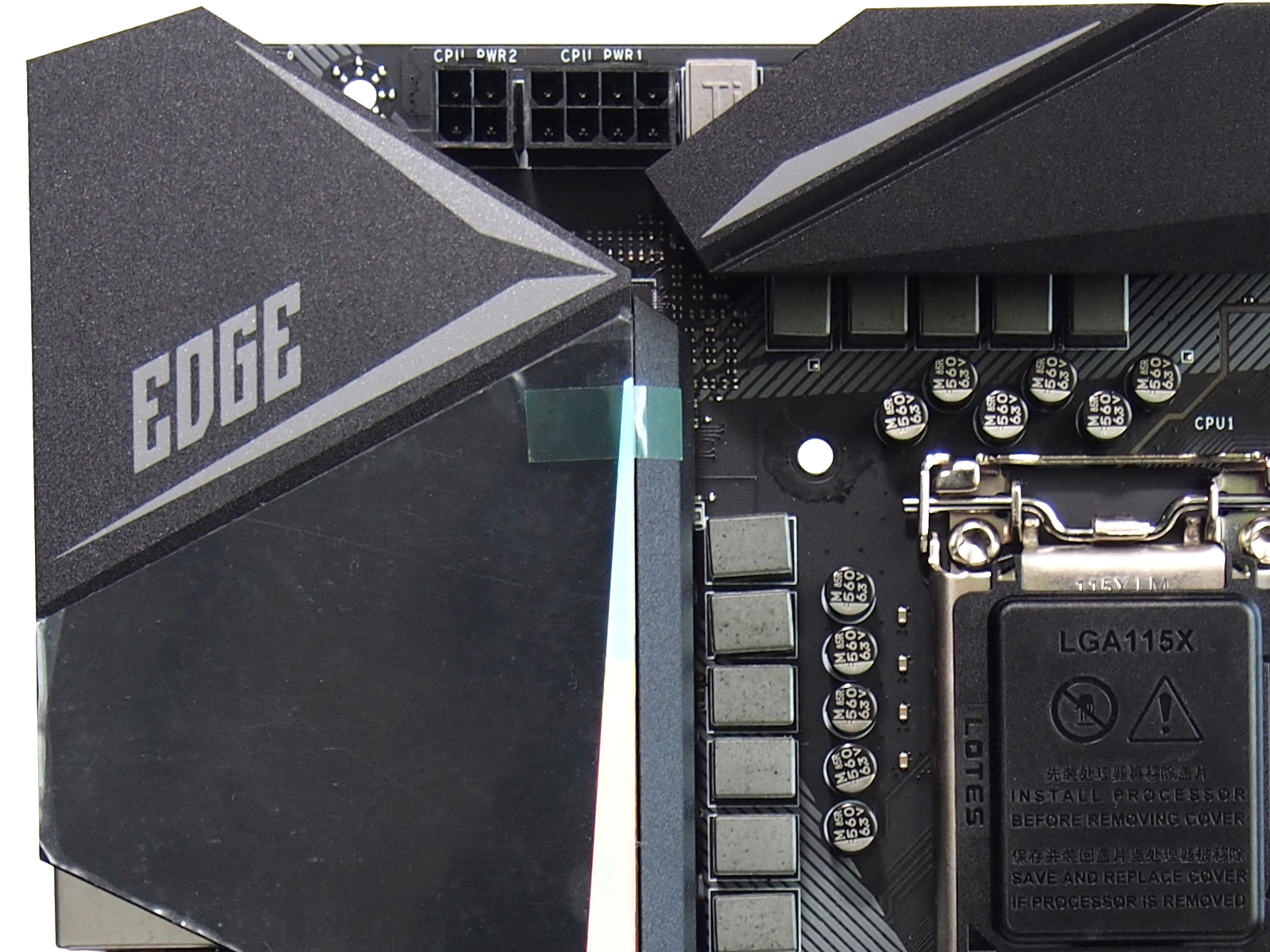

Для подключения линий дополнительного питания процессора, особенно с учетомприличного потребления восьмиядерников девятого поколения от Intel в разгоне, на материнской плате сделаны два разъема: восьмипиновый CPU_PWR1 и четырехпиновый CPU_PWR2.

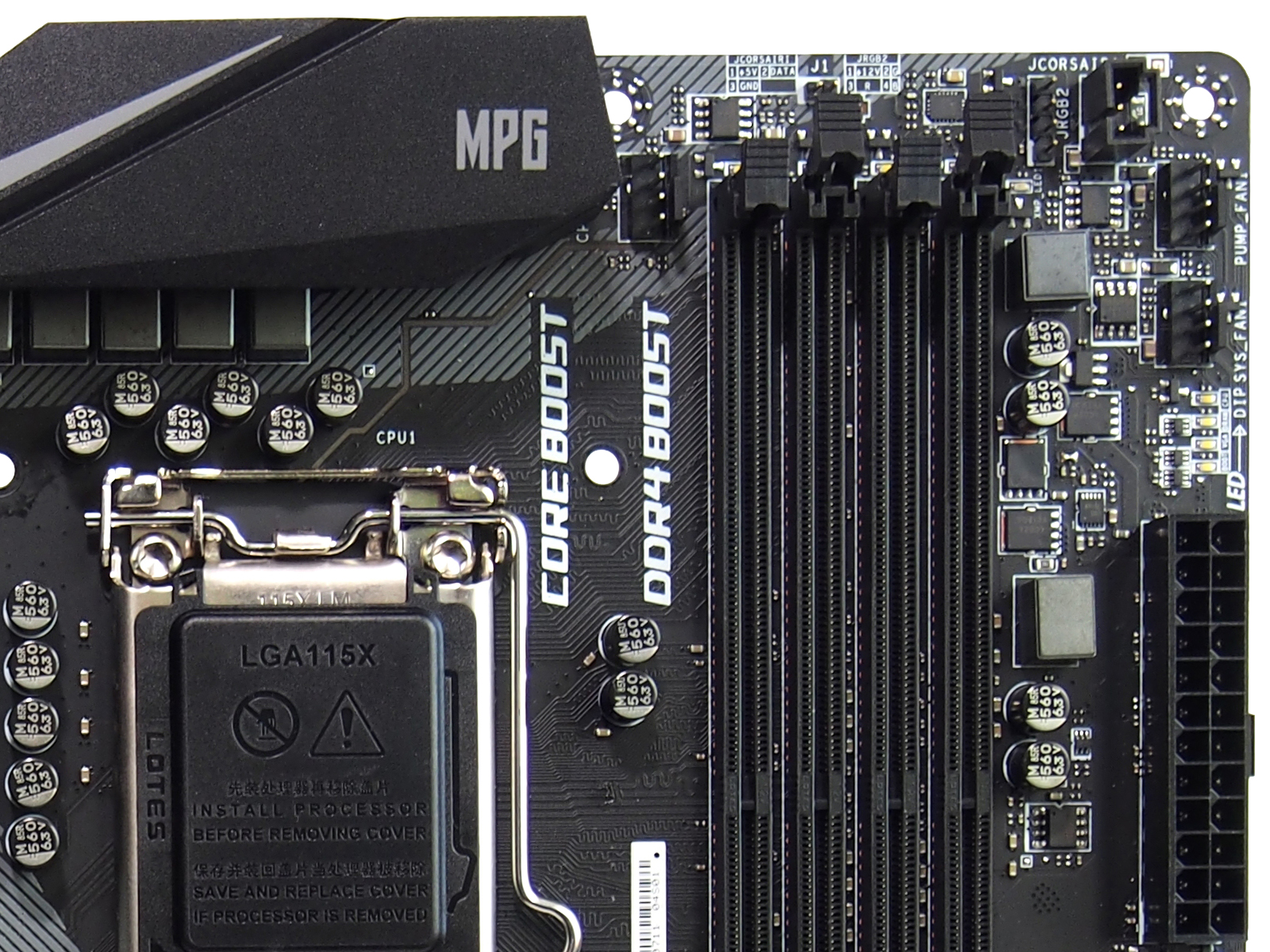

Для установки модулей оперативной памяти типа DDR4 используются четыре слота, оснащенные с двух сторон стандартными защелками. Рядом с ними распаяны светодиоды - индикаторы работы слотов. На уровне BIOS поддерживаются "оверклокерские" (OC) модули вплоть до DDR4-4400. Благодаря фирменному набору заготовок параметров таймингов MSI Memory Try It! подобрать стабильный режим разгона намного проще, чем на многих платах конкурирующих производителей. Максимальный суммарный объём оперативной памяти ограничен 64 ГБ.



На материнской плате нет отдельно распаянных кнопок включения и перезагрузки или цифровых табло POST-кодов. Тем не менее процесс инициализации можно контролировать по четырём светодиодам (Boot, VGA, DRAM, CPU) в верхней правой части материнской платы сразу над основным 24-пиновым разъемом питания.

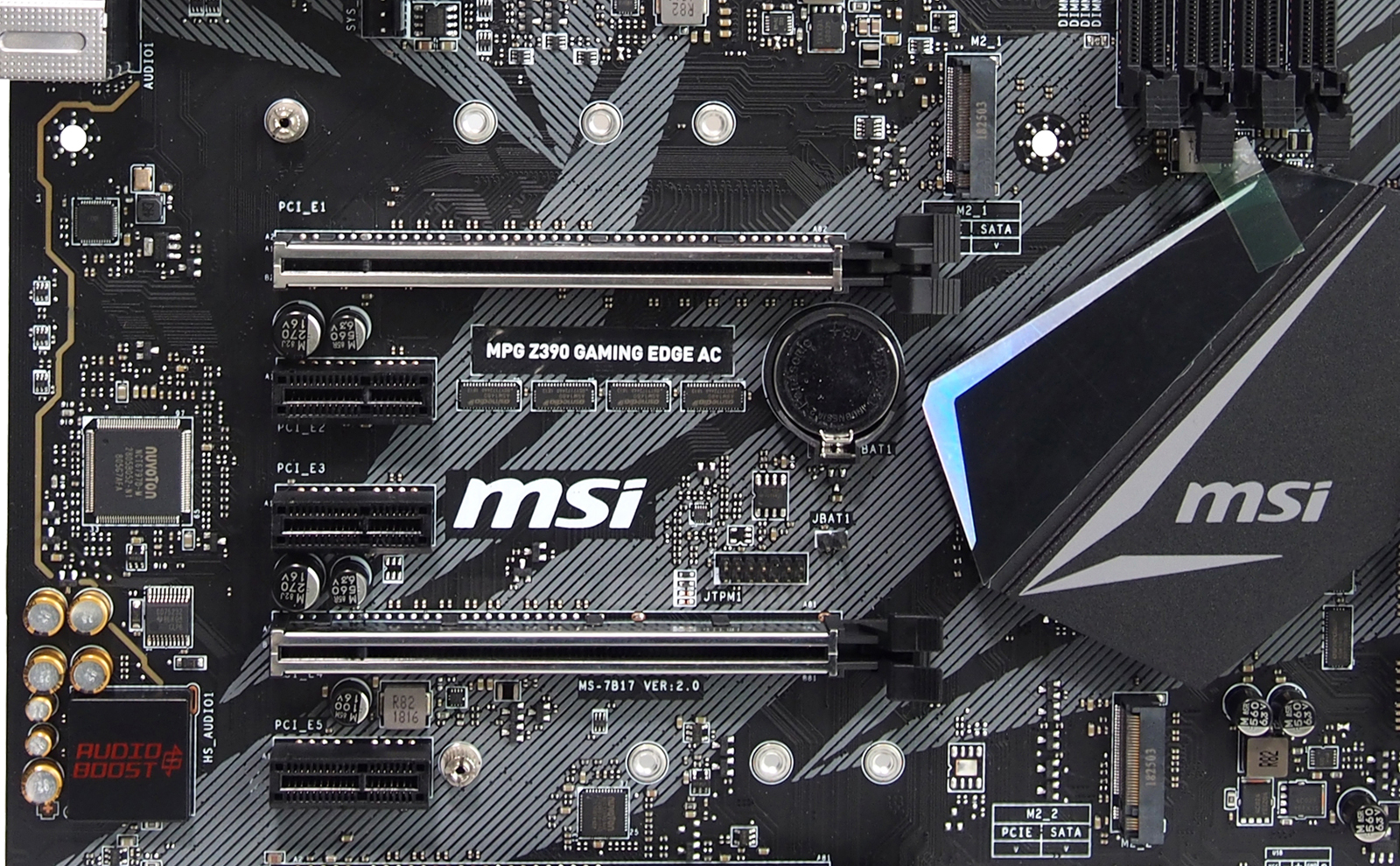

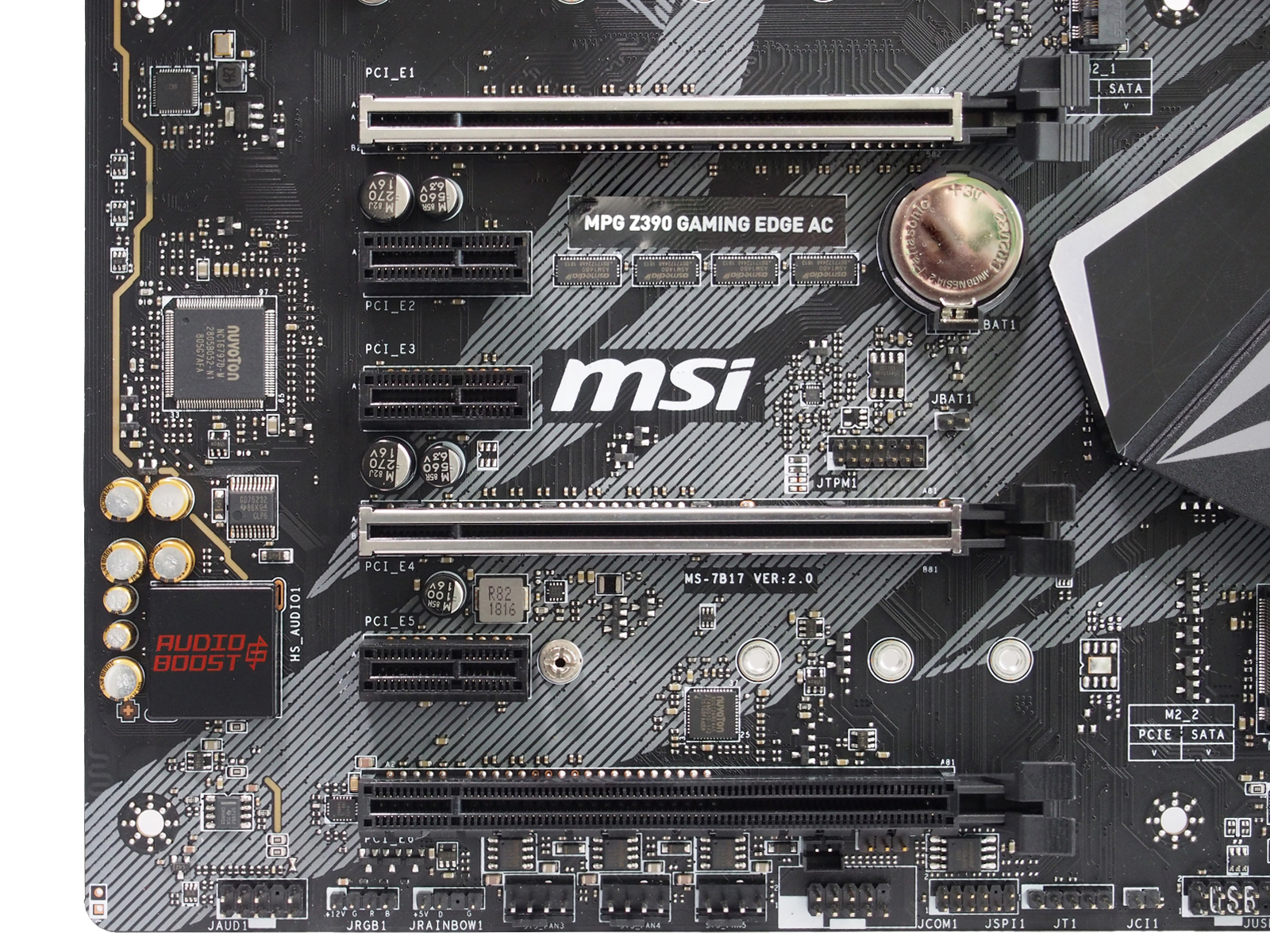

Слотов расширения PCI-E - шесть штук. Три из них типа PCI-E x16 поддерживают режимы работы:x16/x0/x4 и x8/x8/x4. Два верхних слота PCI-E x16 усилены металлическими рамками, что позволяет устанавливать в них видеокарты с массивными системами охлаждения. Поддерживаются сборки с несколькими видеокартами 2-Way NVIDIASLIили 3-Way AMD CrossFire.

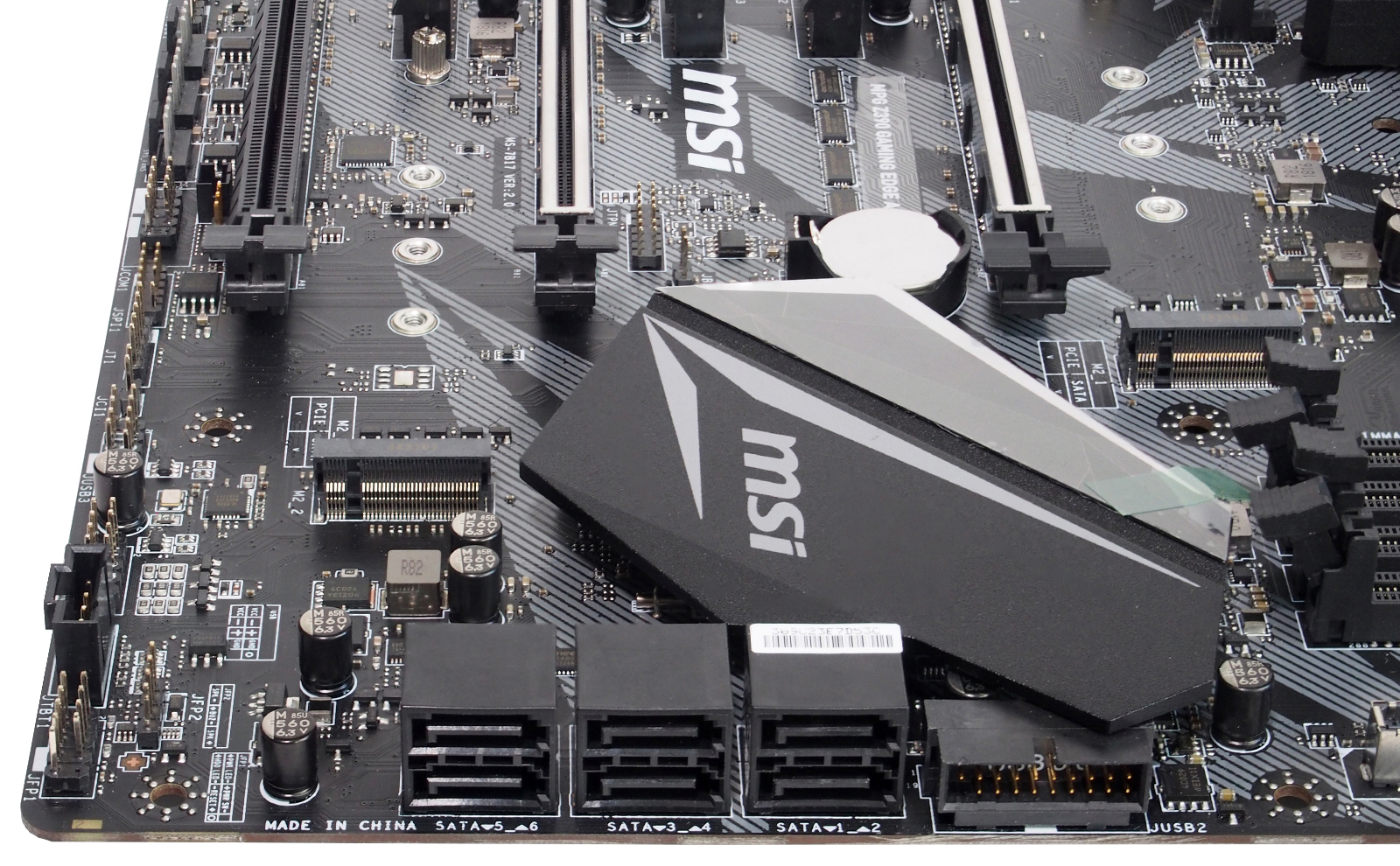

Для организации системы хранения данных на материнской плате сделано шесть разъемов SATA 6 ГБ/с, поддерживающих RAID-режимы работы (RAID 0, RAID 1, RAID 5, RAID 10)и два слота M.2 с поддержкойIntel Optane Memory, RAID 0 и RAID 1.



Оба слота M.2 поддерживают SATA и PCI-E x2 или x4накопители в форм-факторах:2242,2260, 2280, 22110. При работе они конкурируют с SATA разъемами, подробнее о возможных комбинациях работы расписано в инструкции пользователя.

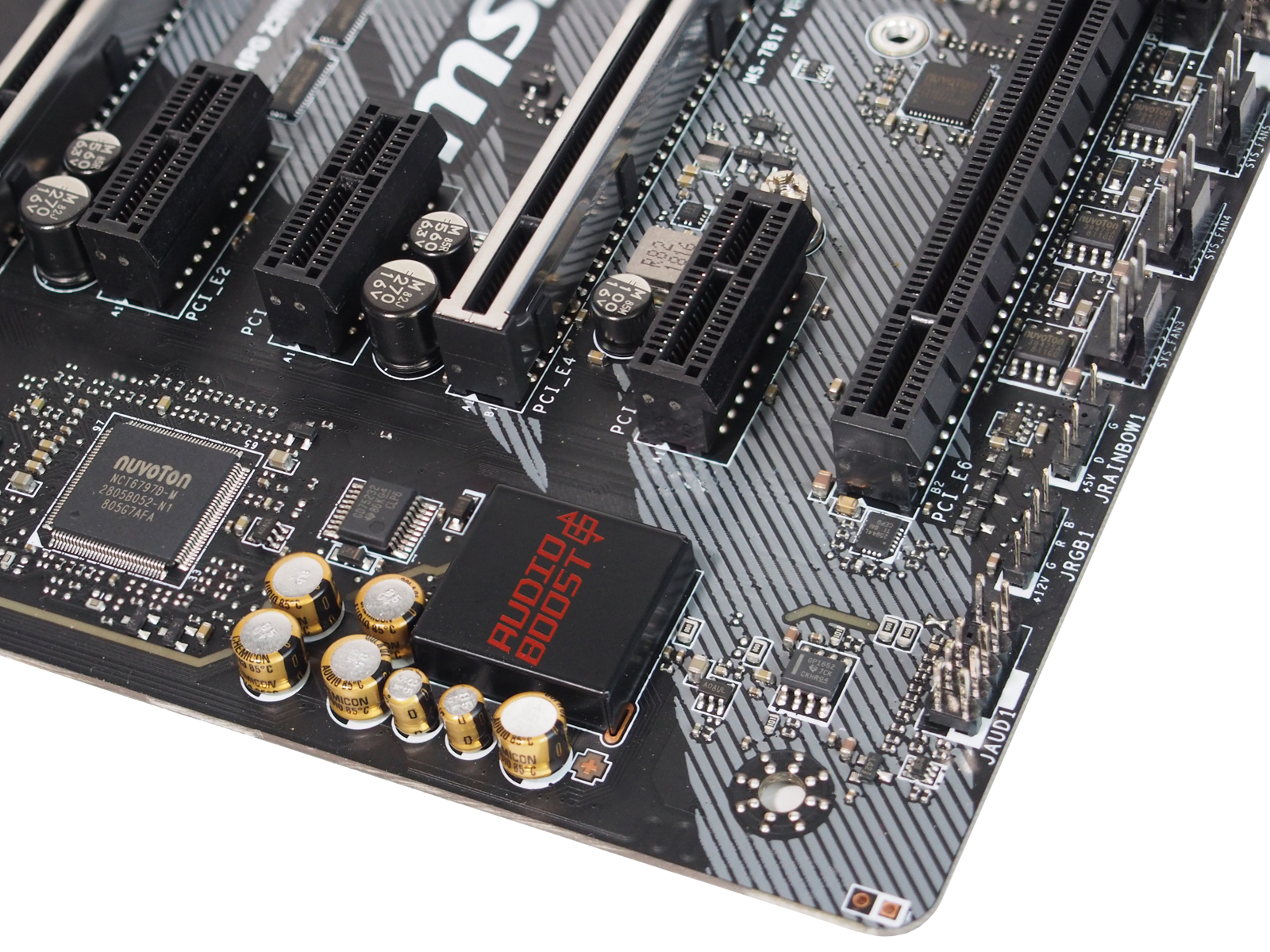

Звуковая подсистема Audio Boost 4 отделена от остальной части платы физическим разрывом дорожек на текстолите, что минимизирует наводки и помехи в аудиотракте. Применен продвинутый аудиокодек ALC1220P стандарта HD Audio с поддержкой воспроизведения и записи звука в формате DSD Super Audio CD. Фильтрацию обеспечивают качественные конденсаторы Nippon Chemi-con.

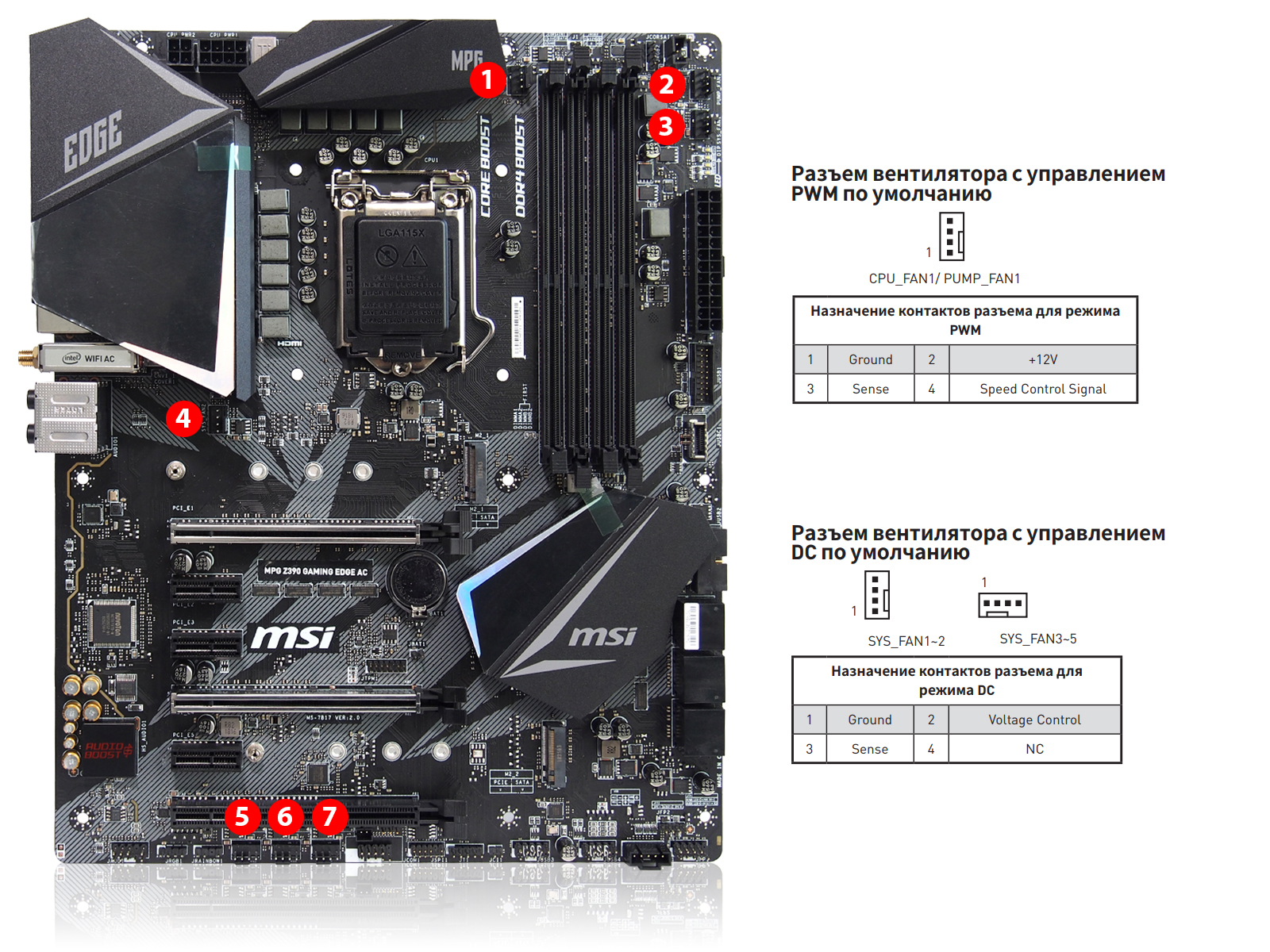

Точек подключения вентиляторов и помп систем жидкостного охлаждения семь:CPU_FAN1, PUMP_FAN1, SYS_FAN с 1 по 5. Распределены по материнской плате они неудобно, подключение фронтальных вентиляторов потребует достаточно длинных проводов до нижних трёх разъемов. PUMP_FAN1 рассчитан на помпы с током нагрузки до 2 А.



Кроме перечисленных вышеконнекторов на плате присутствуют точки подключения для:

• JAUD1 - аудиопортовфронтальной панели (AC’97 или HD Audio);
• JCI1 - датчика открытия корпуса;
• JTPM1 - модуля TPM;
• JCOM1- последовательного порта (COM);
• JTBT1 - карты расширения ThunderBolt;
• JUSBC1 - выносного порта USB 3.1 Gen 2 Type-C;
• JUSB1 и JUSB1 - выносных портов USB 3.1 Gen 1;
• JUSB3 и JUSB4 - выносных портов USB 2.0;
• JFP1 - кнопок и индикаторов фронтальной панели корпуса ПК.

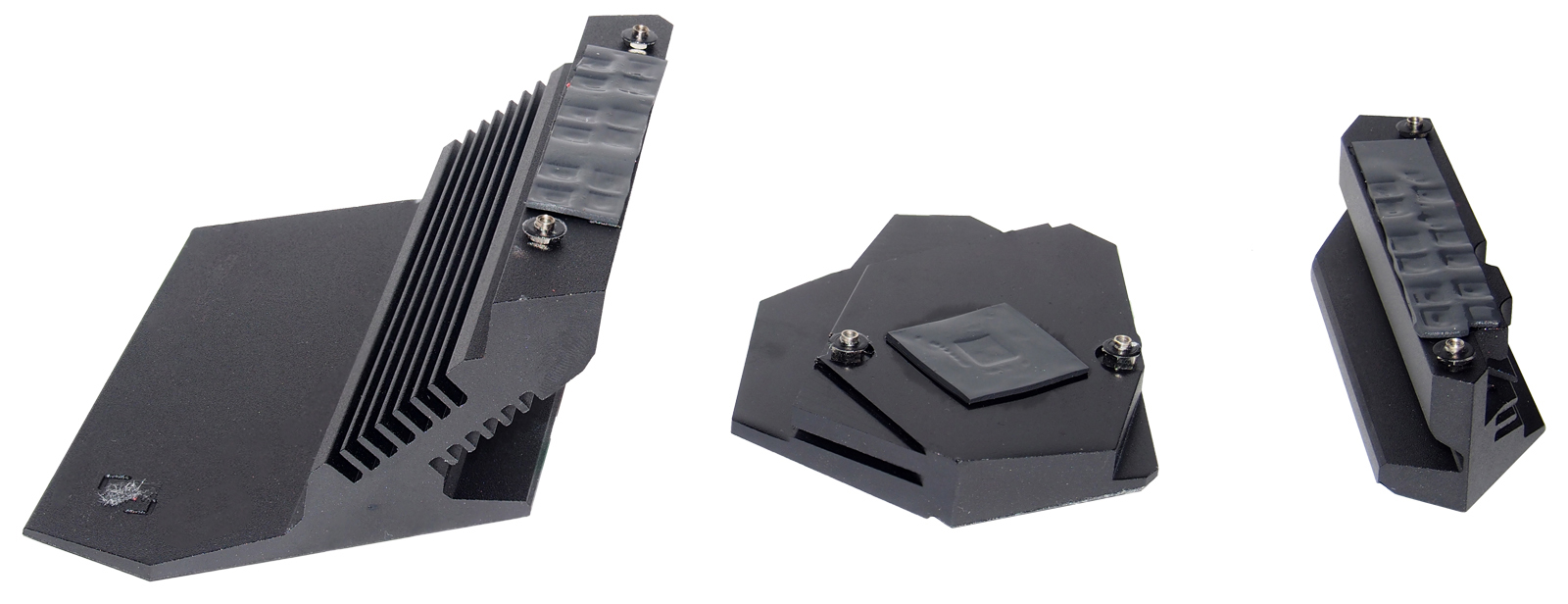

Радиаторы охлаждения крепятся на двух винтах каждый, контакт с охлаждаемыми микросхемами - через теплопроводные прокладки.

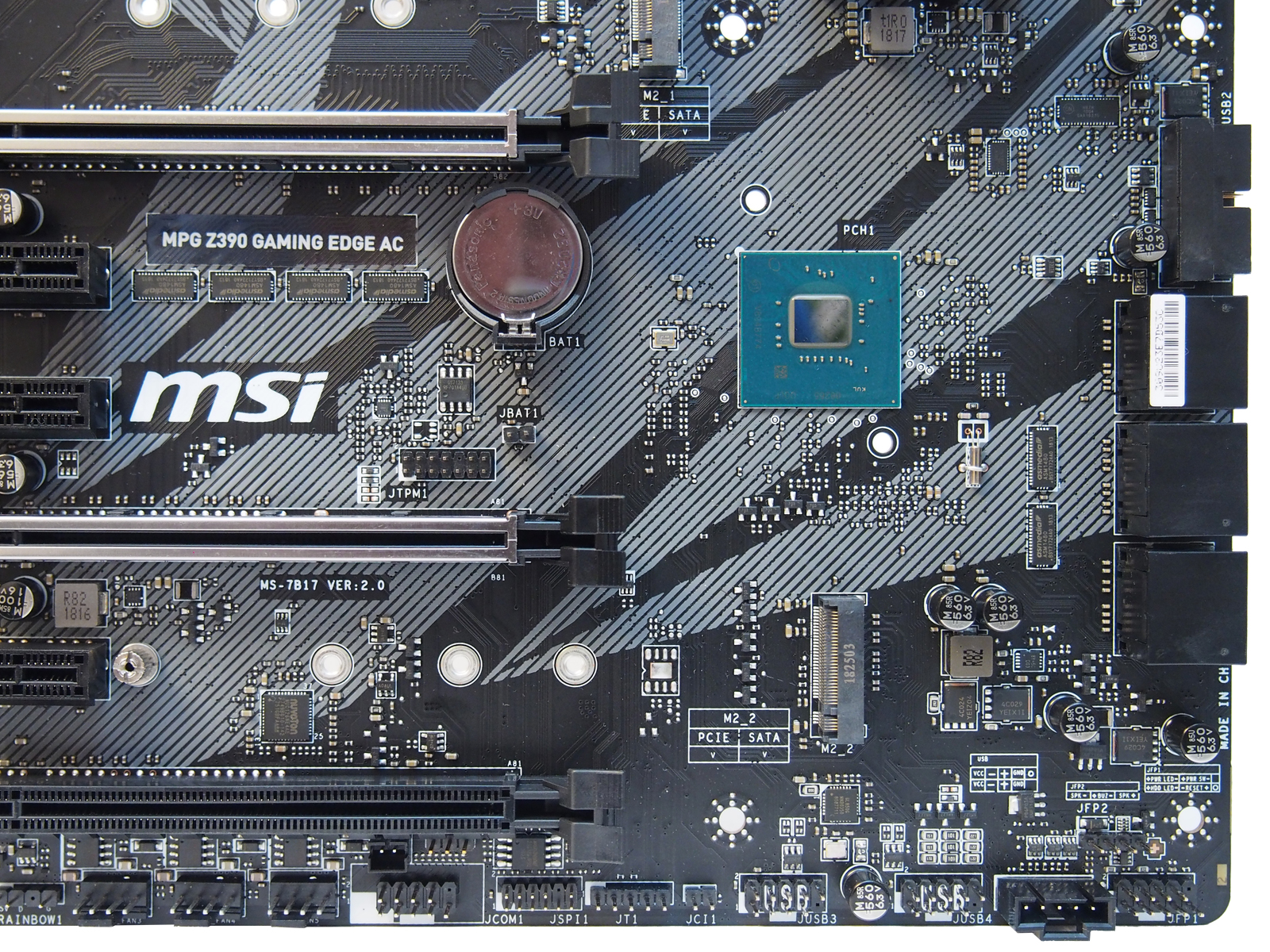

Используемый чипсет Intel Z390 выполнен по 14 нм техпроцессу. По сравнению со своим предшественником он получил интегрированную поддержку Wi-Fi 802.11ac, Bluetooth 5 и6 портов USB 3.1 Gen 2 без дополнительных контроллеров.

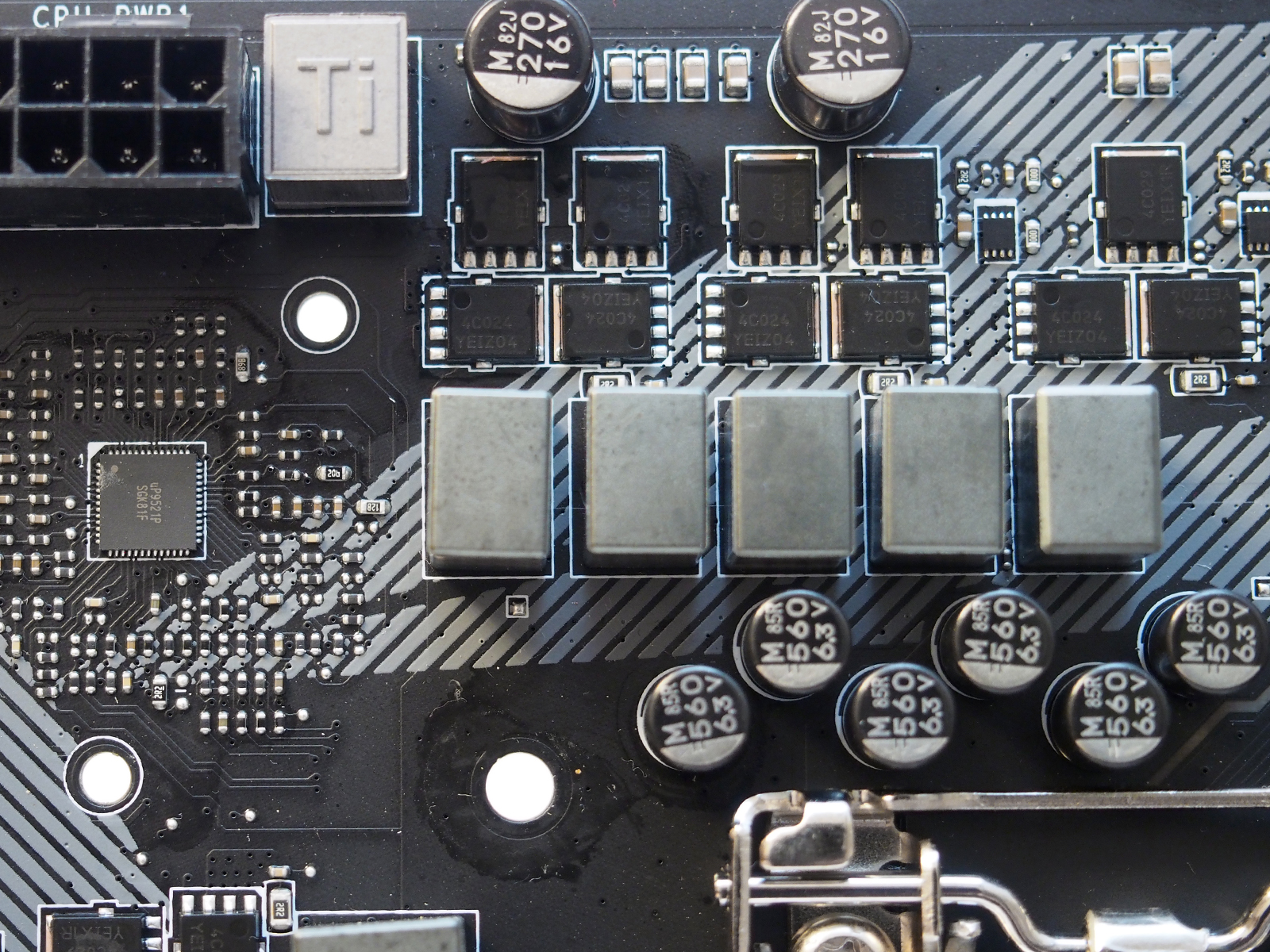

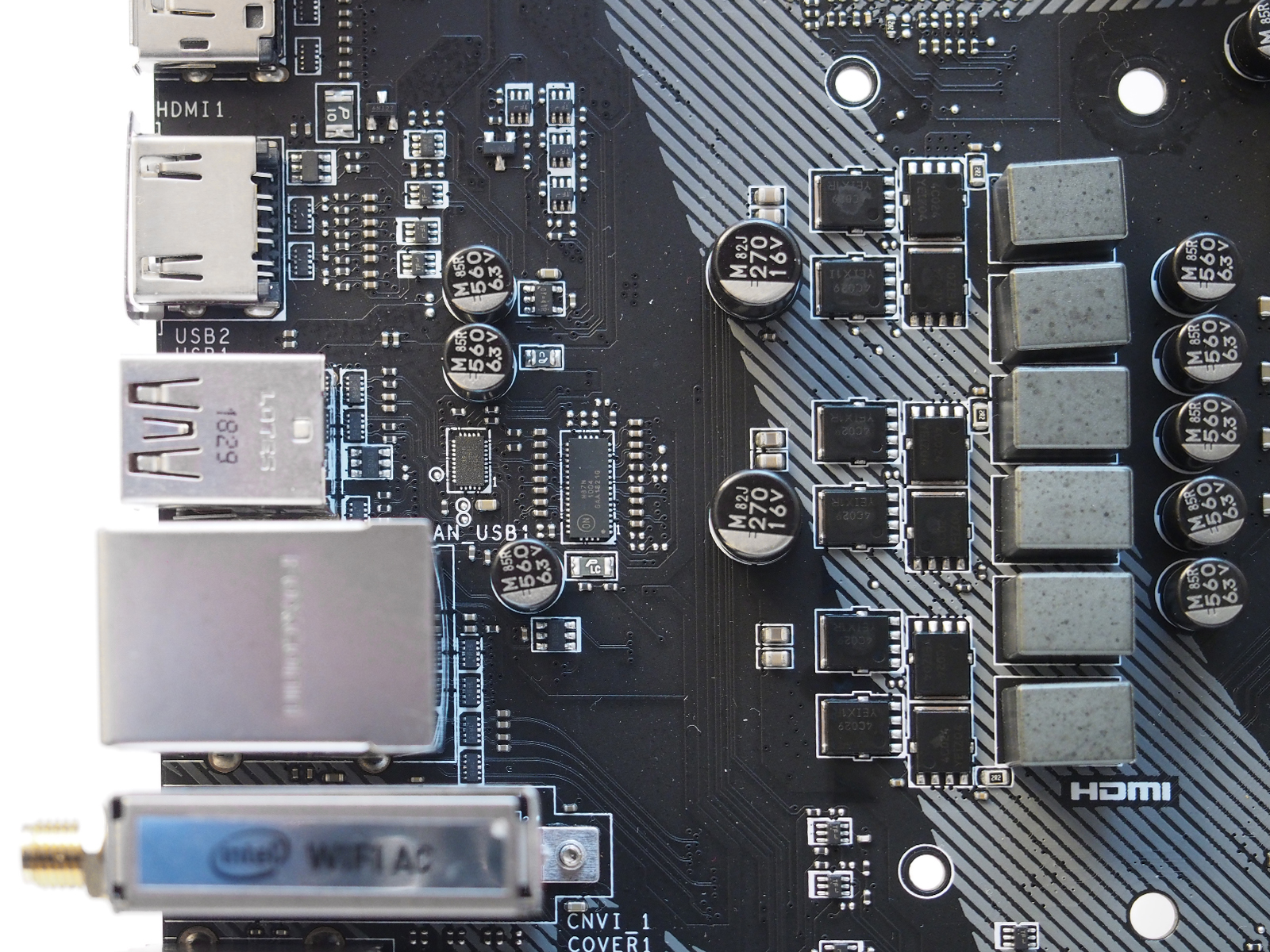

С приходом восьмиядерных процессоров для сокета LGA 1151 v2 возросли требования и к подсистеме питания. На плате через удвоители реализовано 11 фаз питания для процессора, из которых одна используется для интегрированного графического ядра. Управлением занимается ШИМ-контроллерuPI Semiconductor uP9521P.

Подсветка

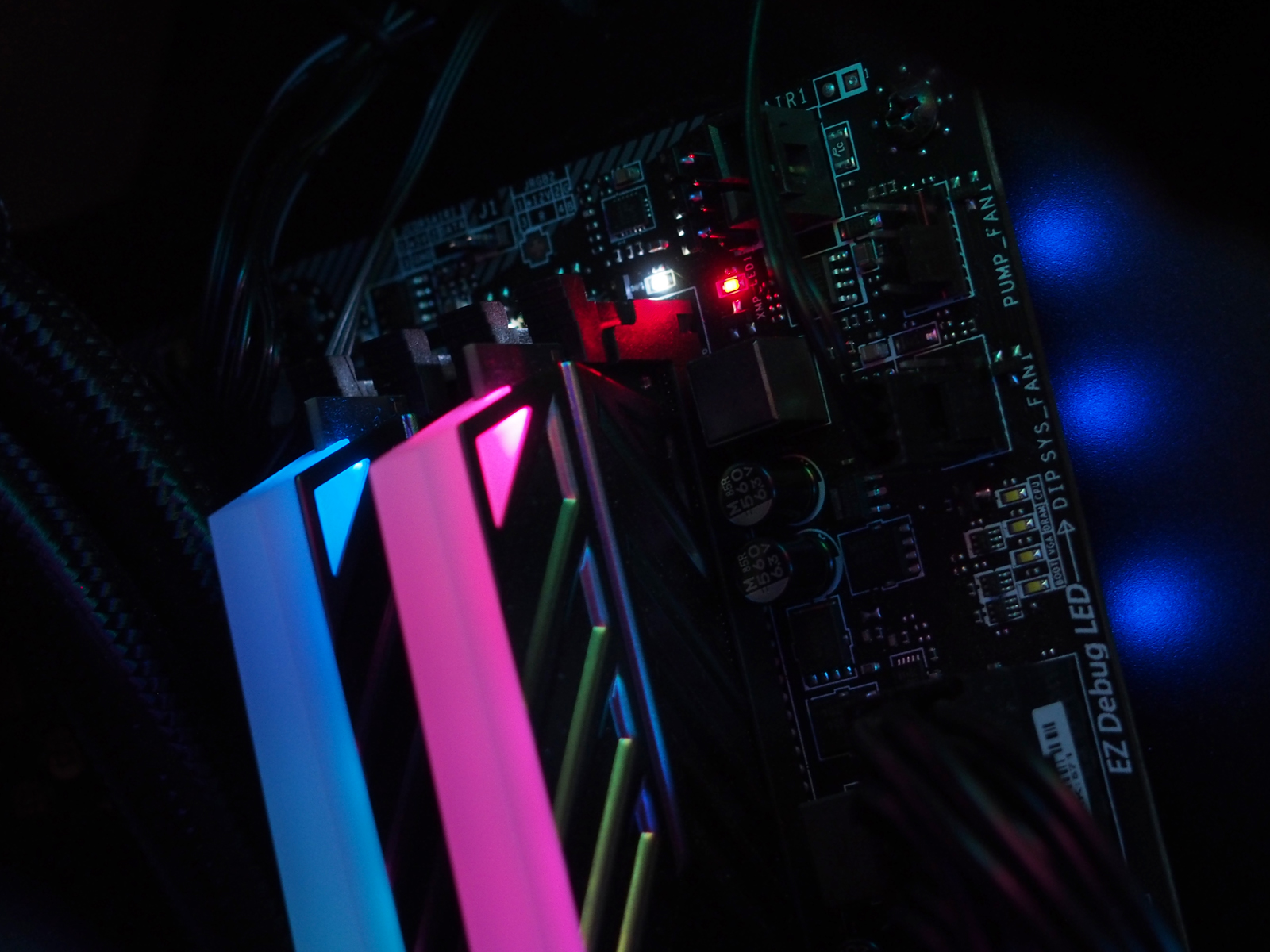

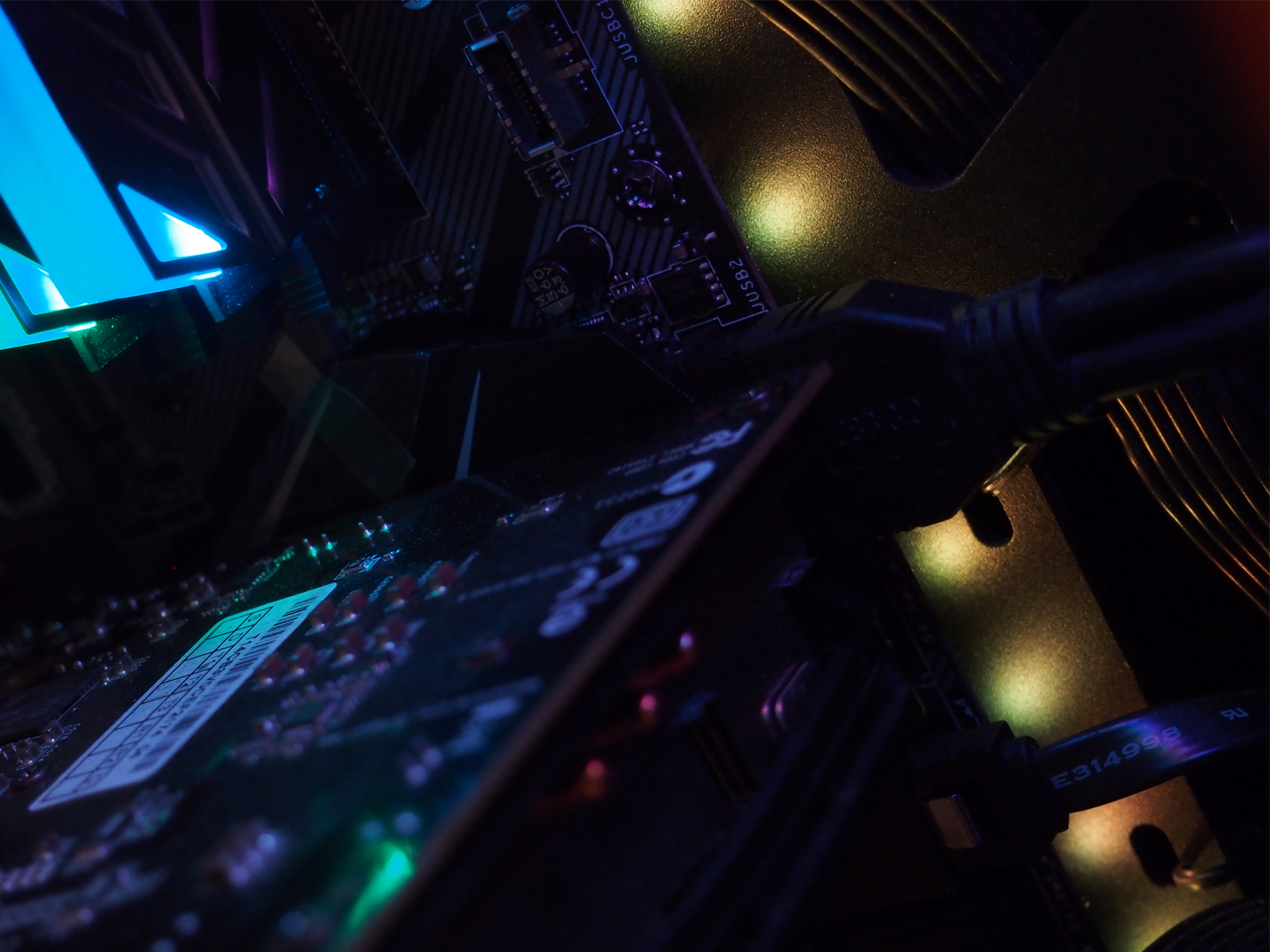

Система подсветки на материнской плате MSI MPG Z390 Gaming Edge AC сделана достаточно просто - по правому краю на всю высоту платы с обратной стороны размещены двенадцать RGB-светодиодов.



Они создают небольшие пульсирующие ореолы.

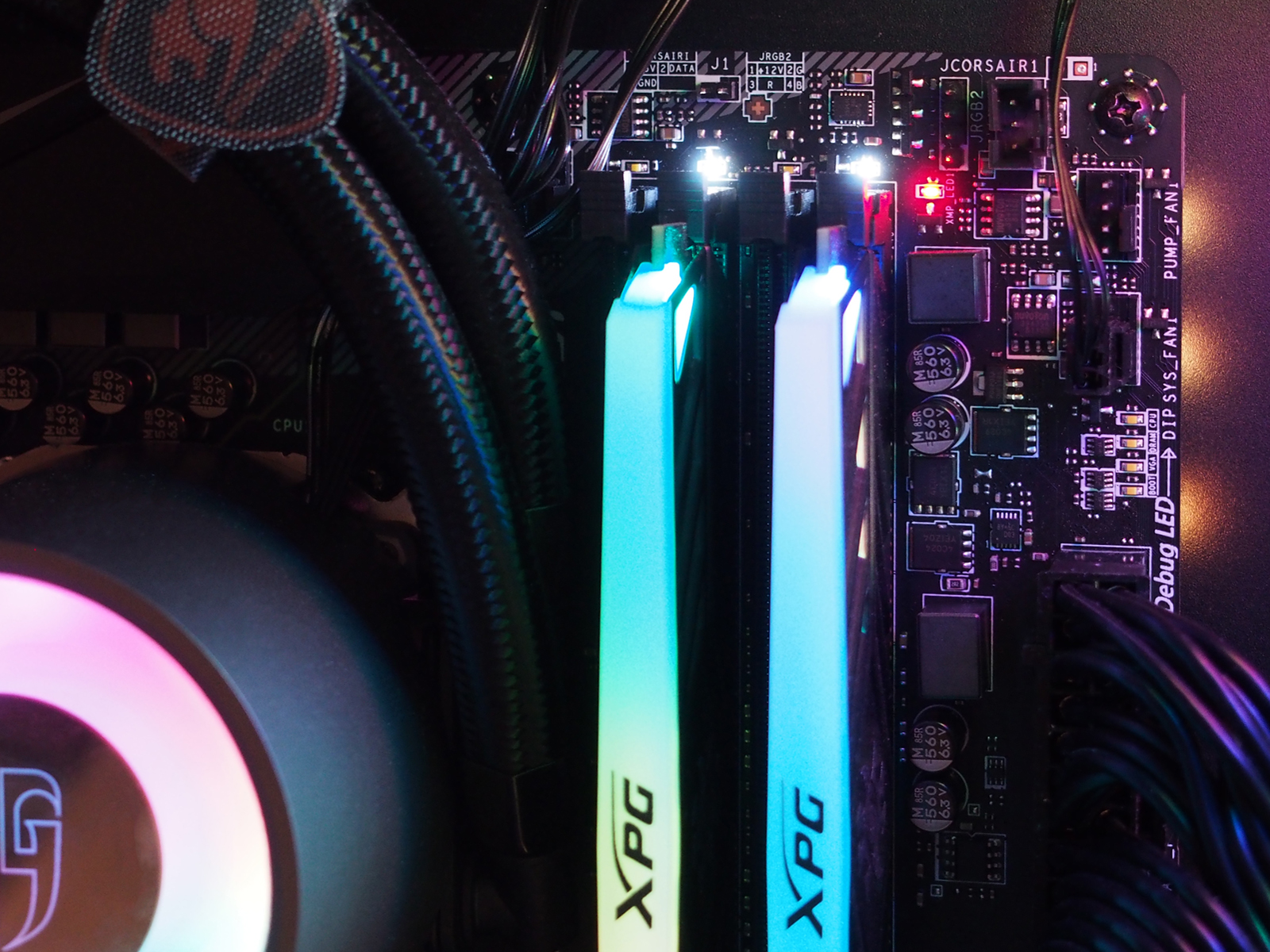

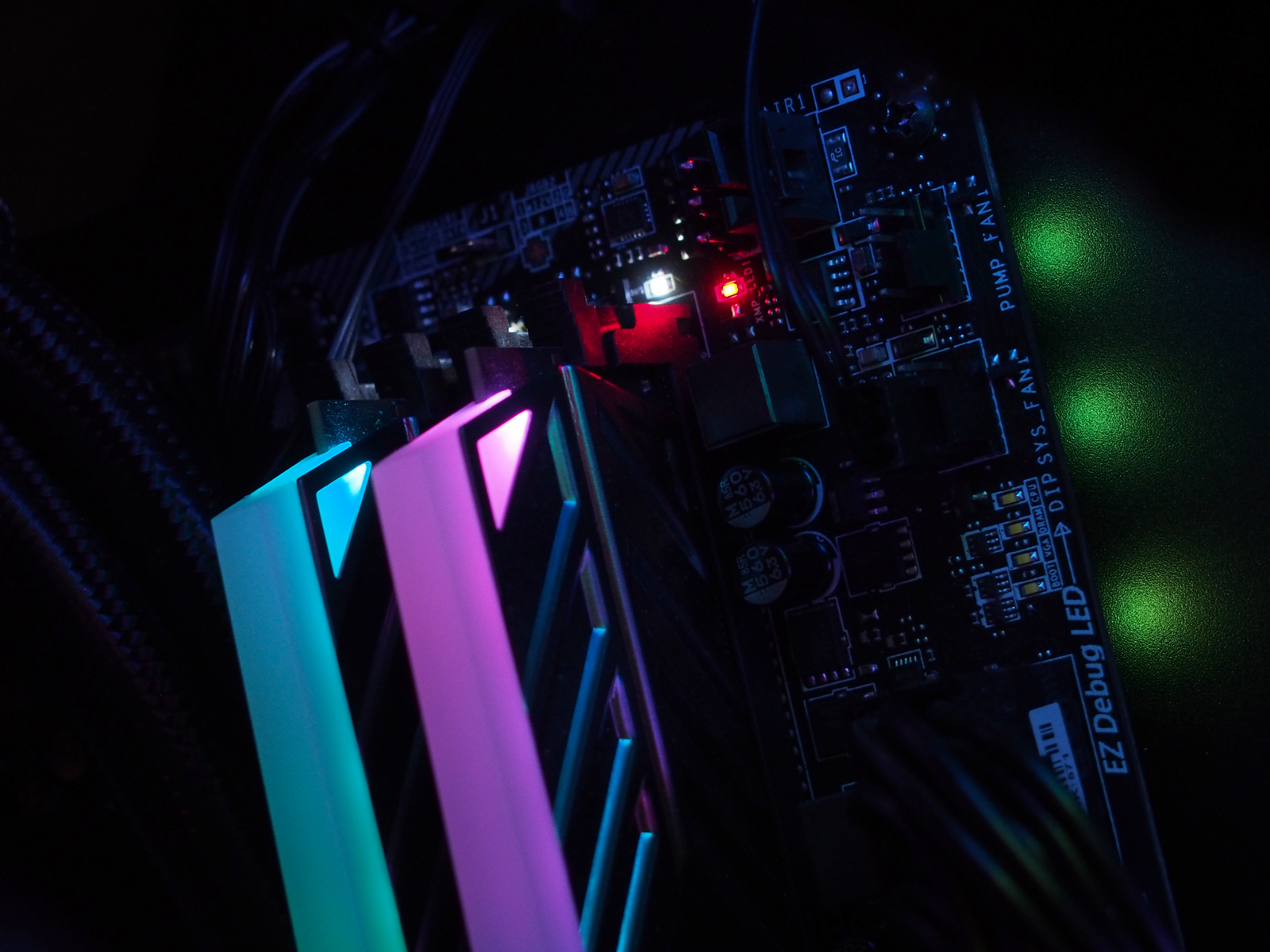

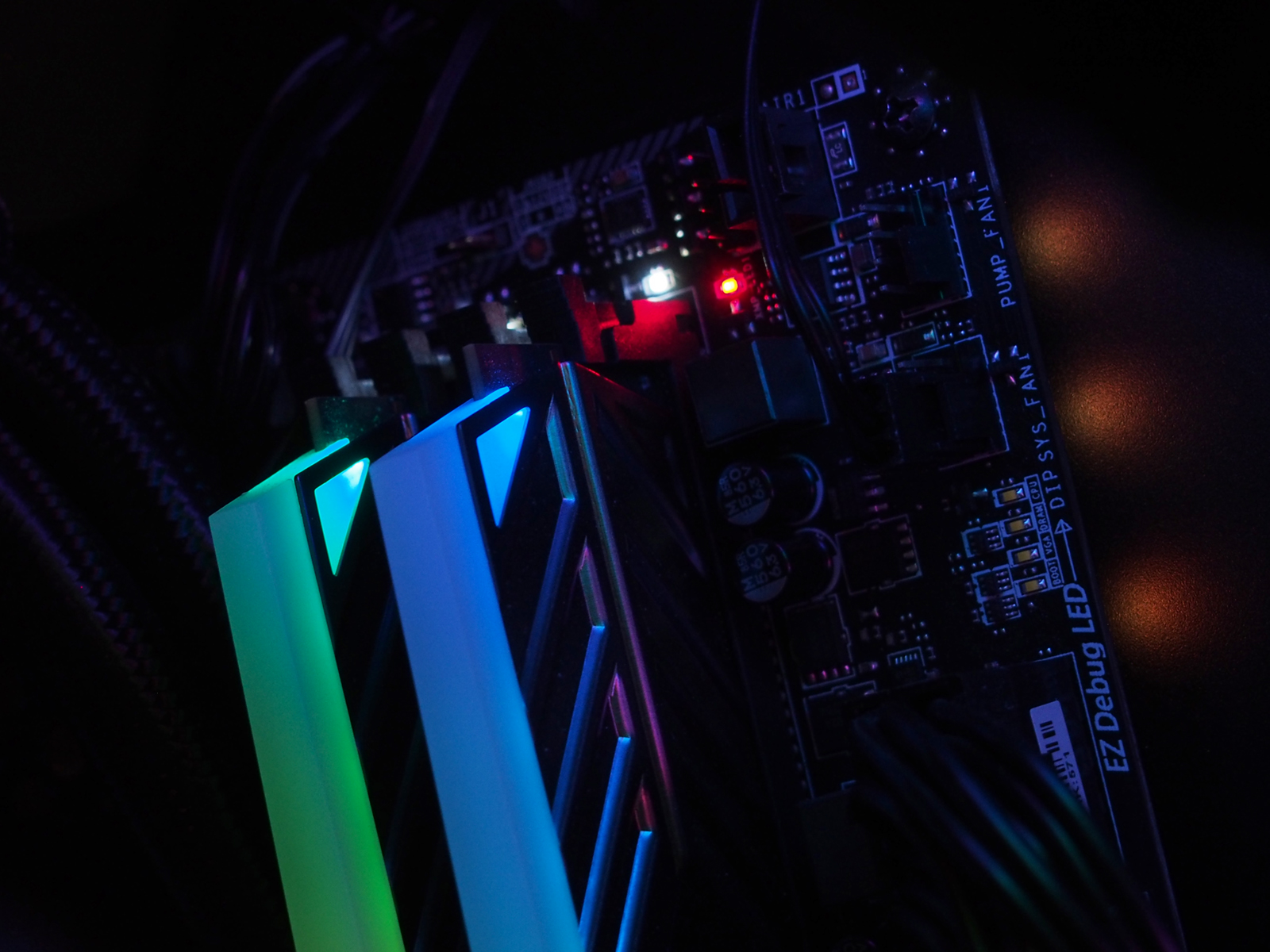

Рядом с каждым слотом памяти сверху распаян белый светодиод, подтверждающий корректную установку модуля. Чуть правее сделан отдельный светодиод красного цвета, сигнализирующий о работе XMP профиля памяти.

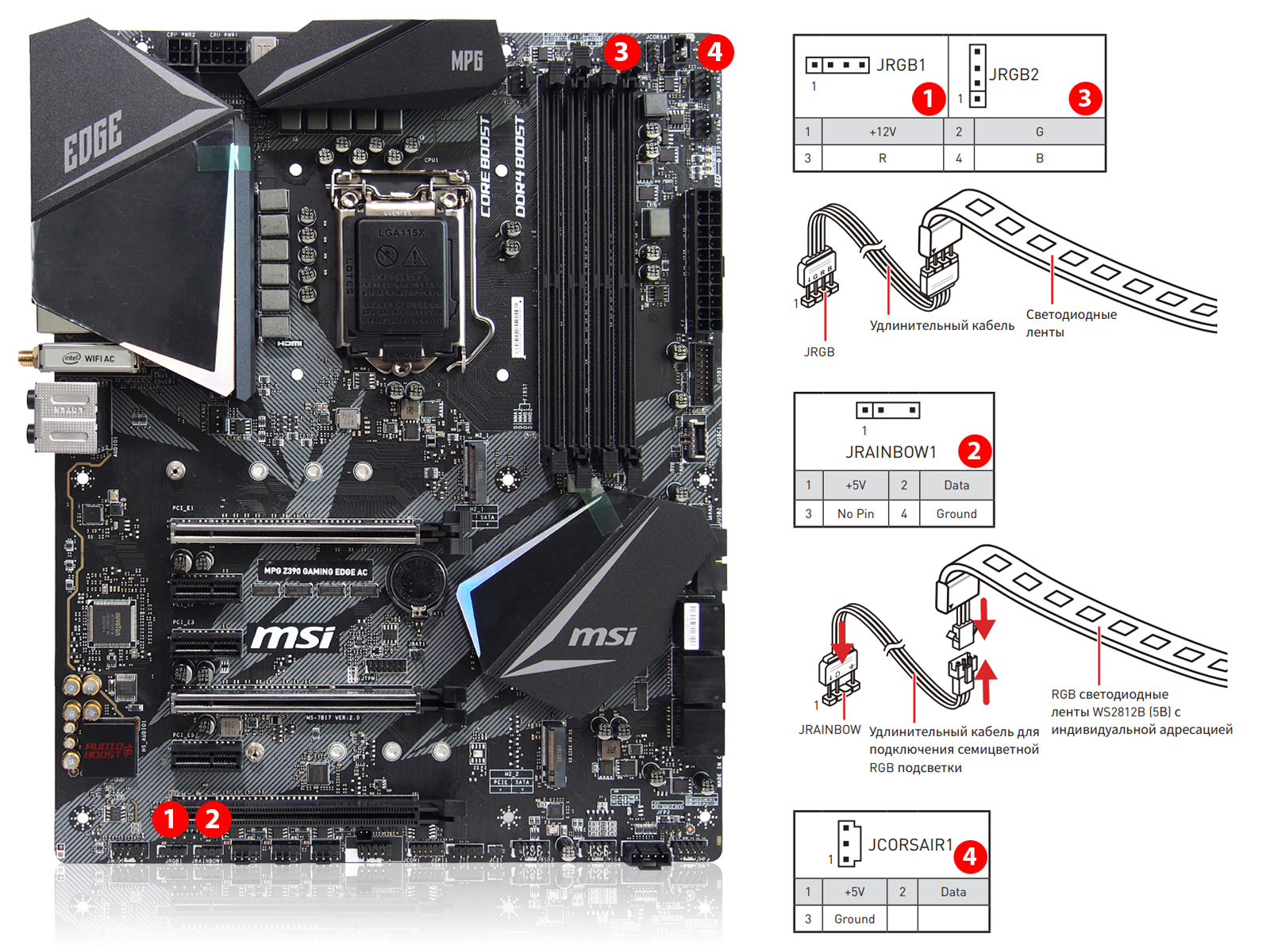

Для подключения внешних RGB-лент и систем подсветки других устройств на материнской плате сделано четыре разъема:

• JRGB1 и JRGB2 - для светодиодных лент типа 5050 RGB с питанием +12 В;
• JRAINBOW1- для адресных светодиодных лент WS2812B с питанием +5 В;
• JCORSAIR1 - для светодиодных систем Corsair (5 В).

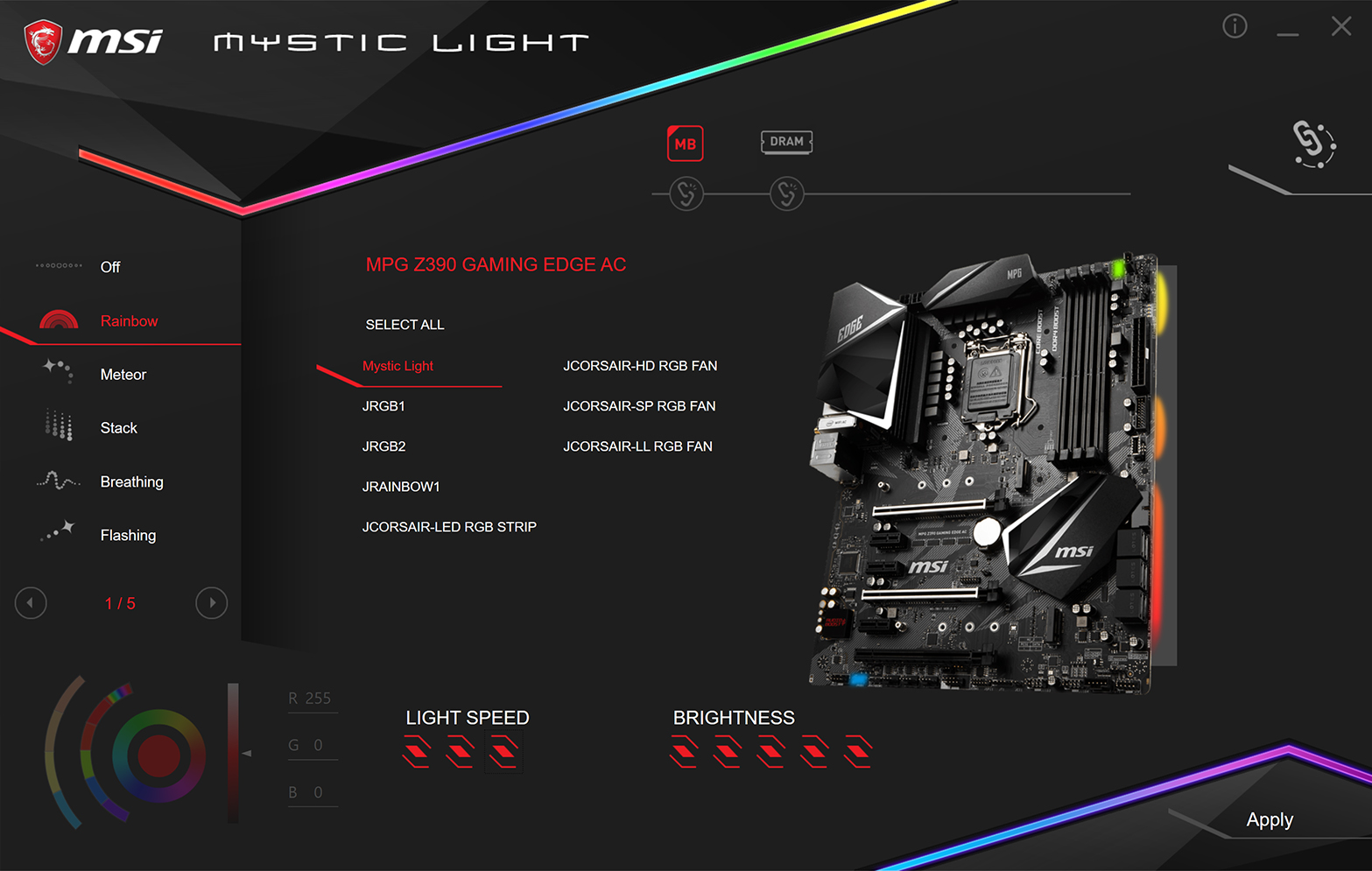

Управление подсветкой осуществляется через фирменное ПО MSI Mystic Light.

UEFI BIOS

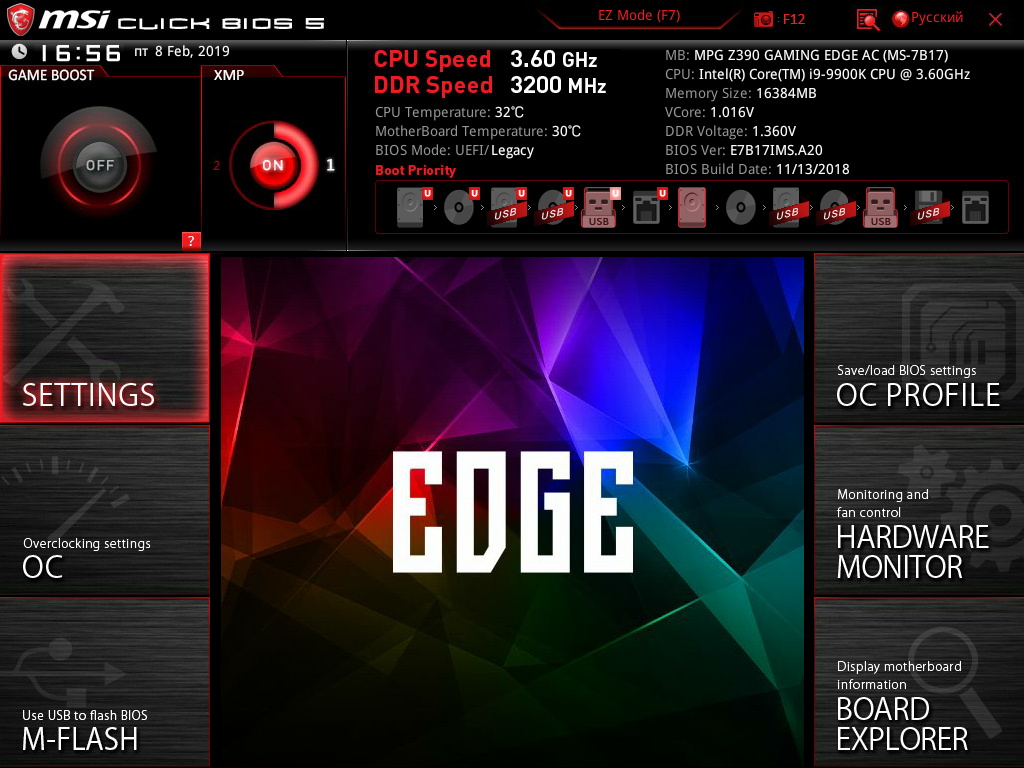

В части интерфейса UEFI BIOS плата не привносит новшеств. Используется фирменный ClickBIOS 5 от MSI. Доступ к настройкам осуществляется в одном из двух режимов:упрощенном EZ Modeи расширенном Advanced. Перевод интерфейса на русский язык сделан не полностью, большая часть надписей и параметров отображается на английском.

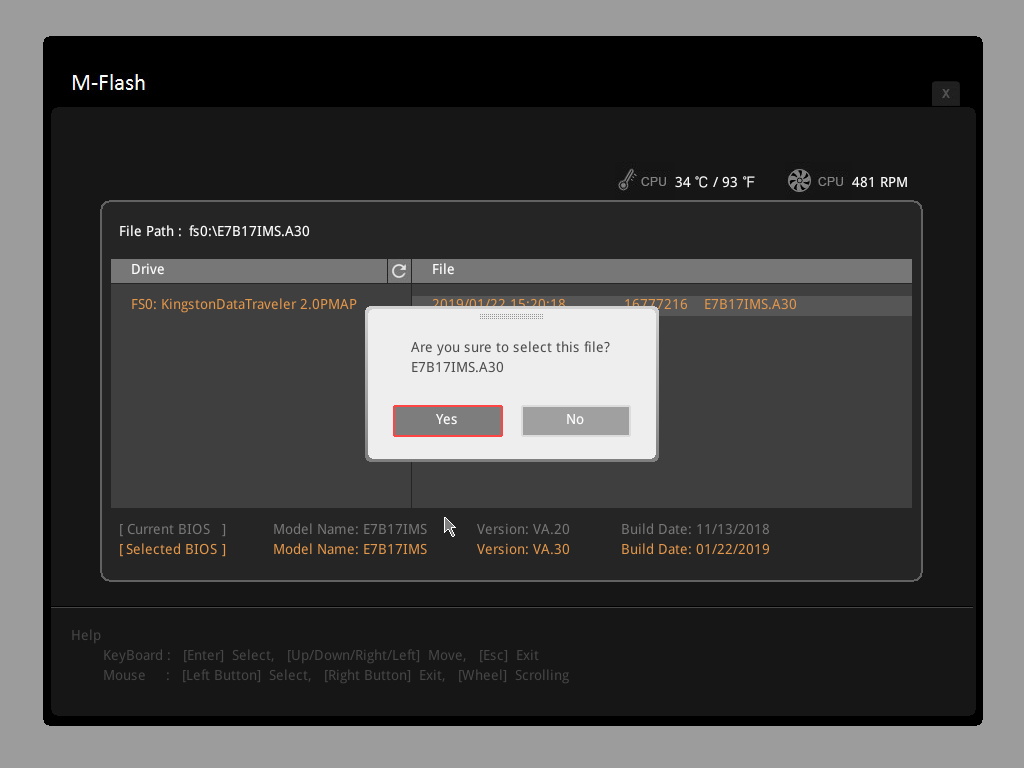

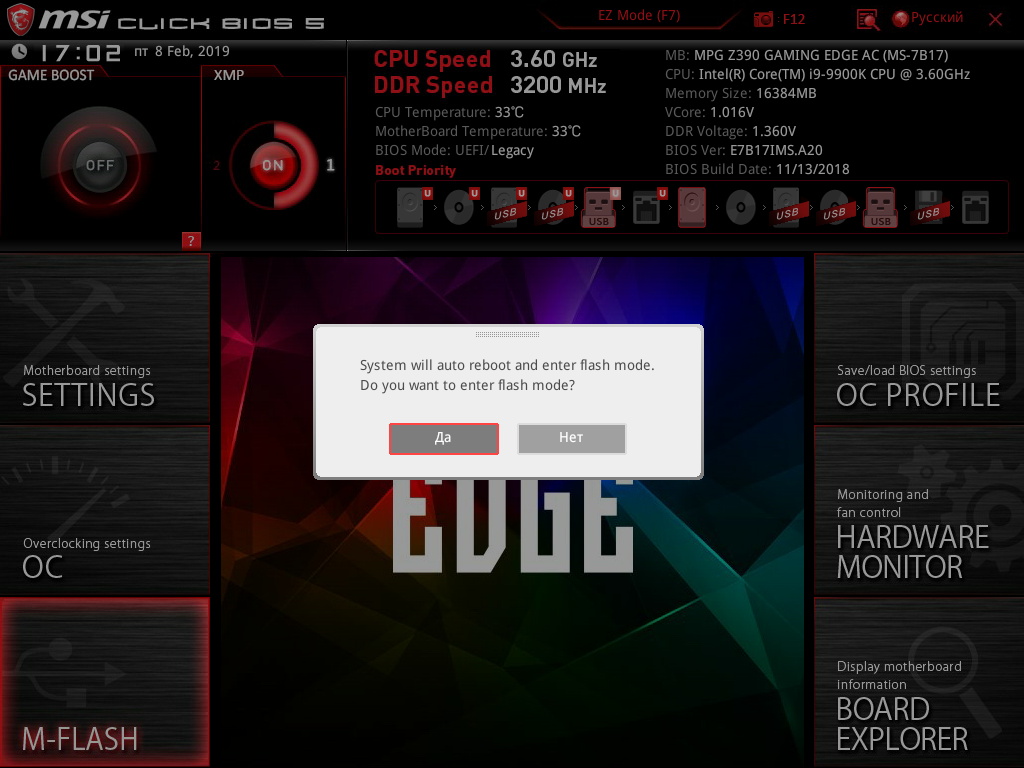

Обновление BIOS - операция, которую рекомендуется осуществить сразу, чтобы исключить возможные нюансы совместимости, учтенные в последних версия микропрограммного обеспечения. Поступившая для изучения плата работала на версии BIOS E7B17IMS.A20 от 13.11.2018и была обновлена перед началом тестов до актуальной версии E7B17IMS.A30 от 22.01.2019. Процедура прошивки запускается путем перезагрузки платы в специальный режим через отдельное меню M-FLASH. Обновление возможно только с файлов, размещенных на USB-флеш-накопителе с файловой системой FAT или FAT32.

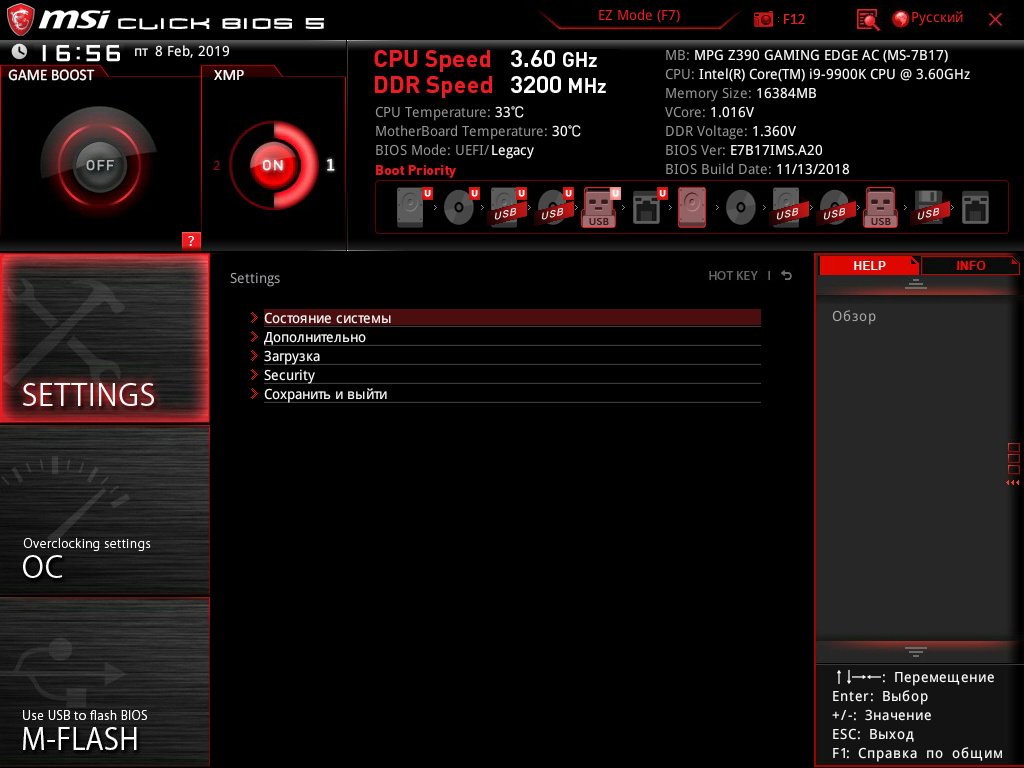

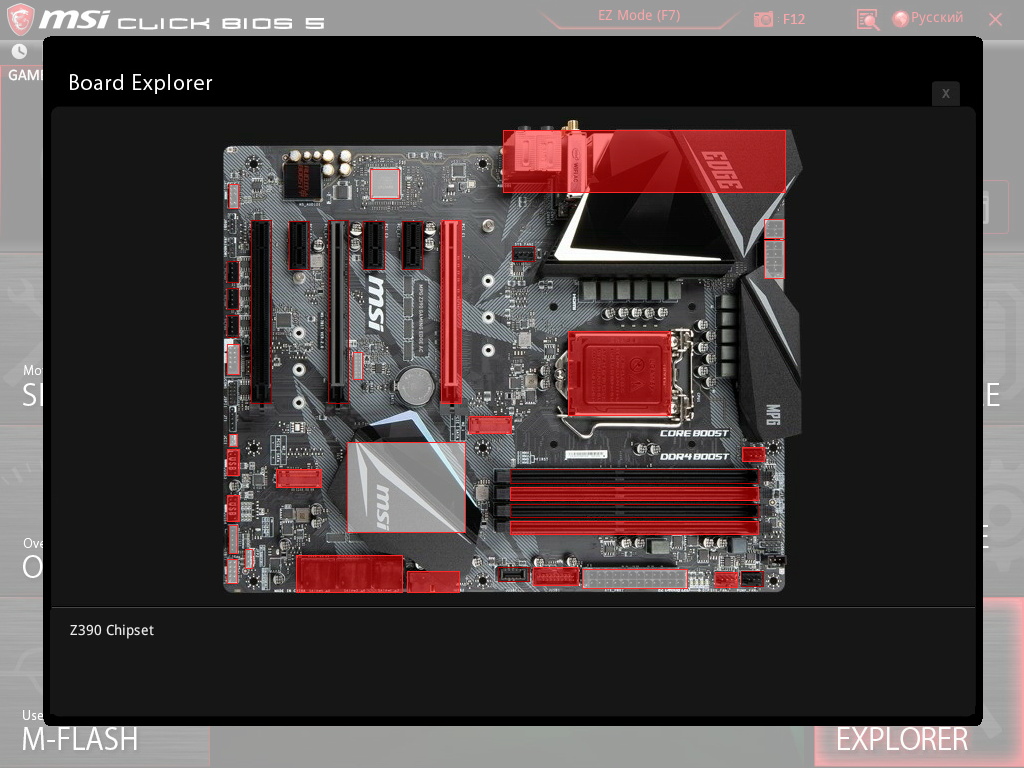

Интерфейс BIOS принципиально не выделяется на фоне последних моделей плат MSI за последние несколько лет.

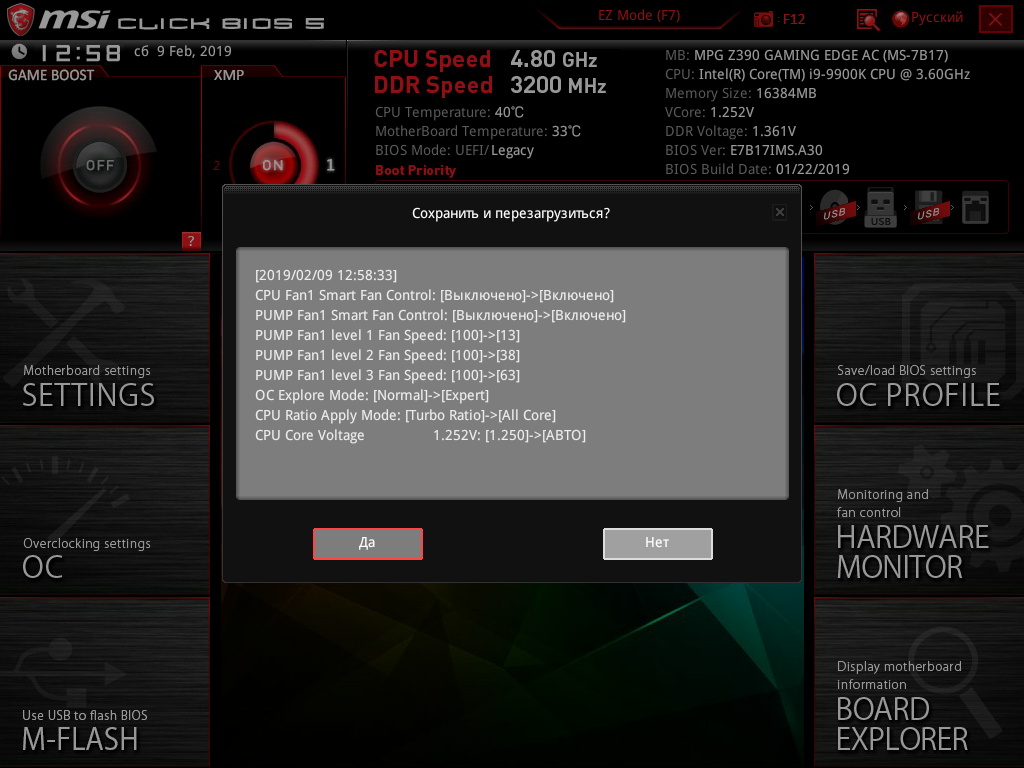

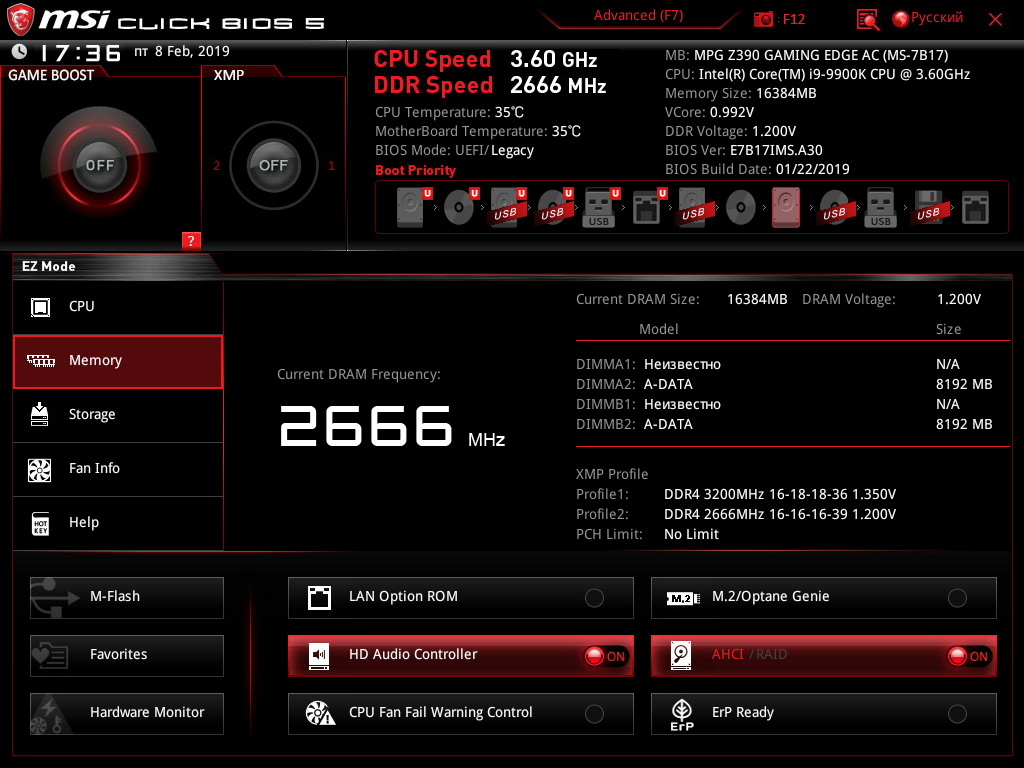

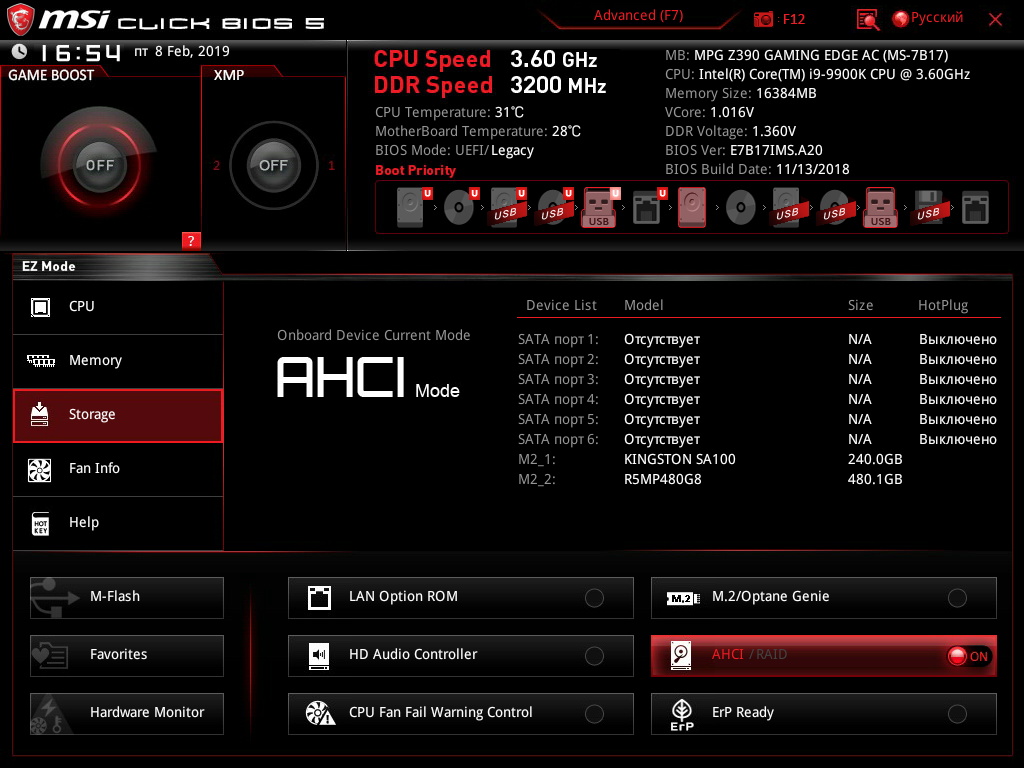

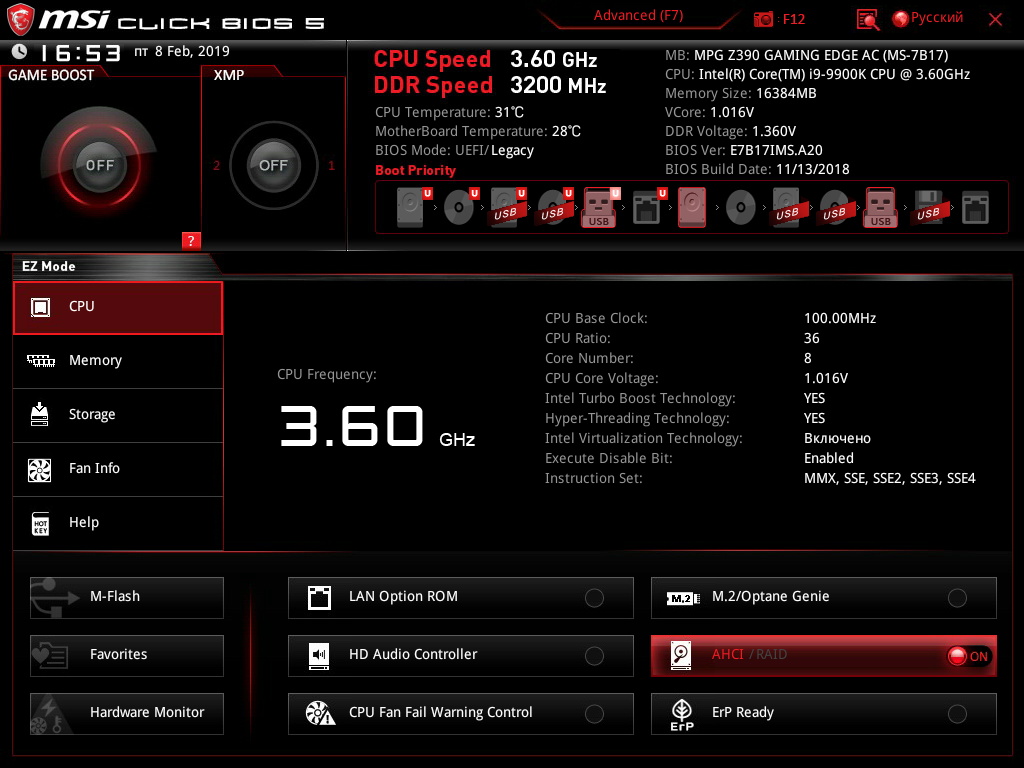

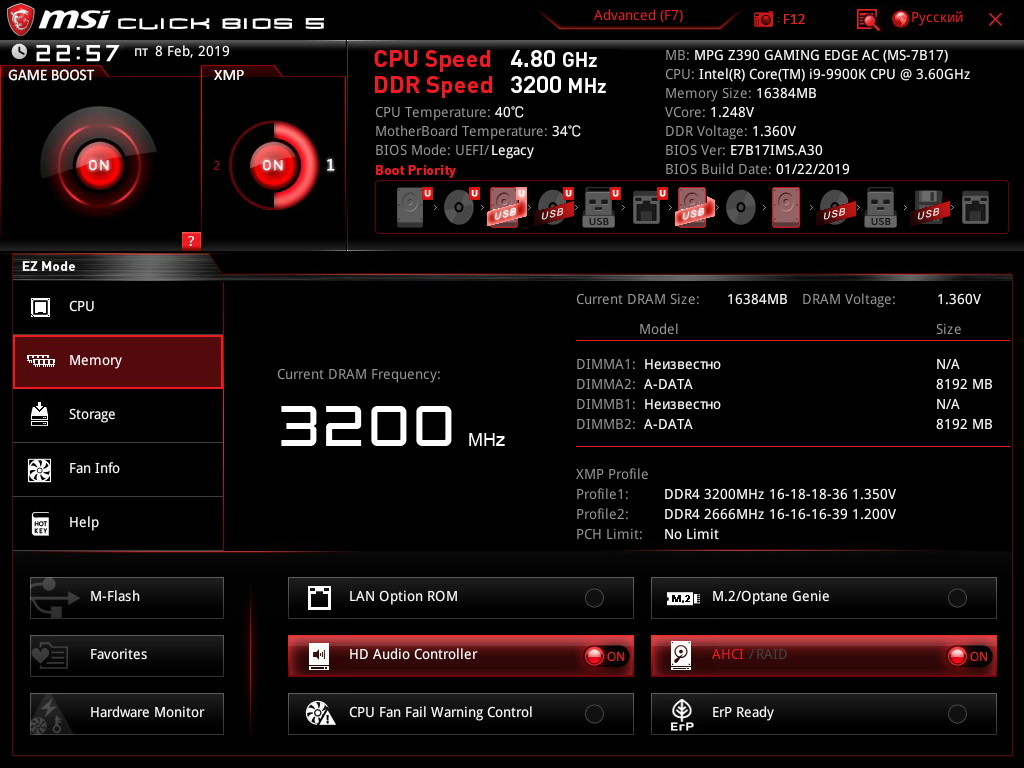

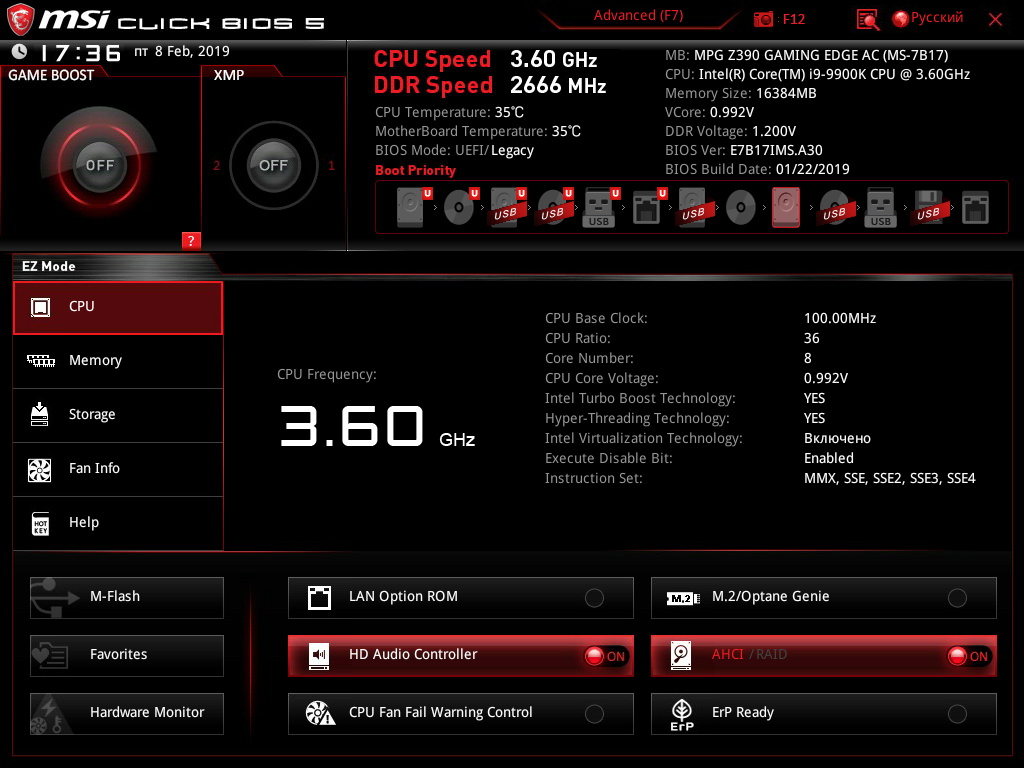

EZ Mode

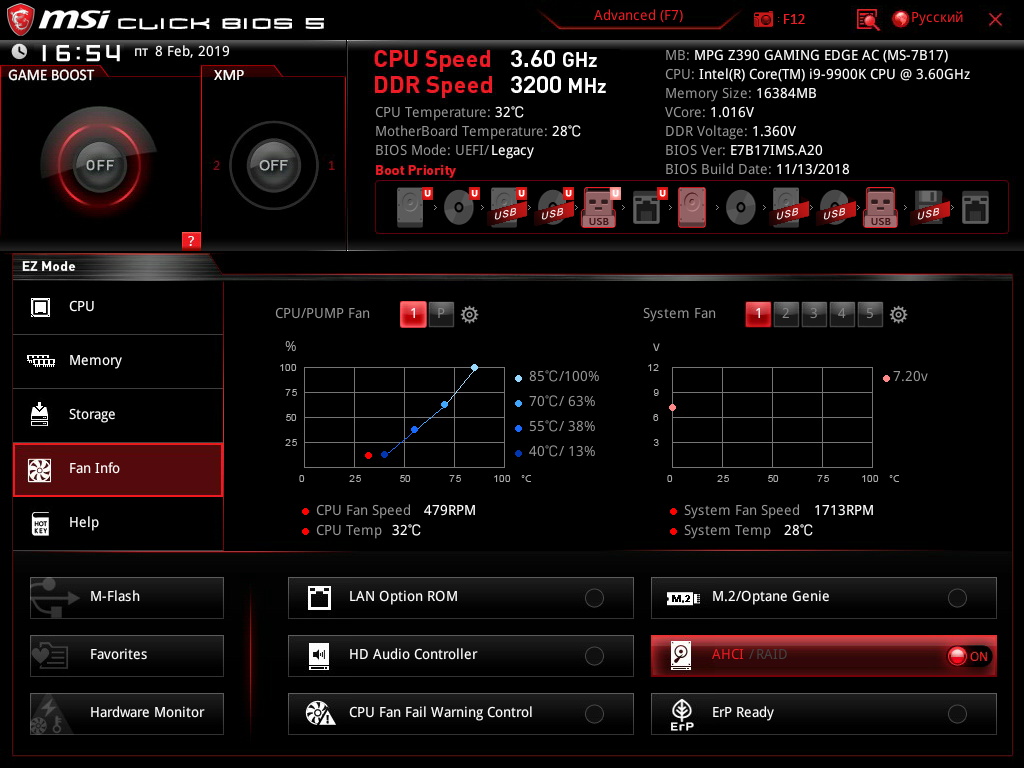

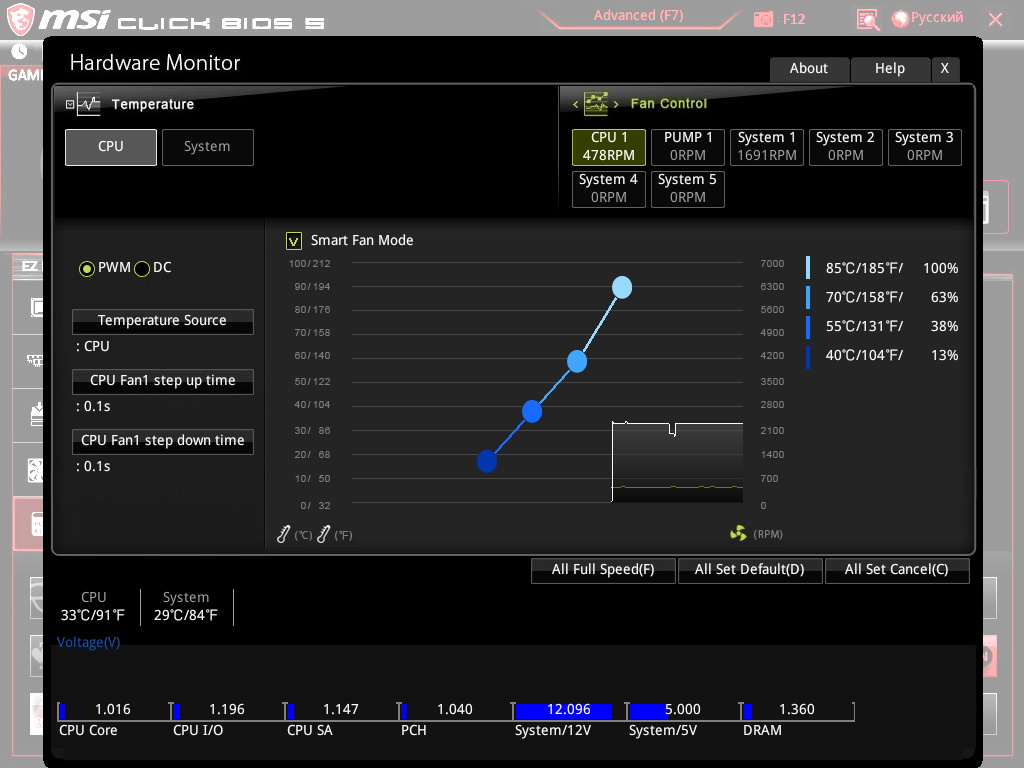

Режим мониторинга состояния платы, подключенных устройств и систем охлаждения Hardware Info сделан удобно. Присутствует и визуализация отдельных компонентов материнской платы Board Explorer, которая будет интересна неопытным пользователям.

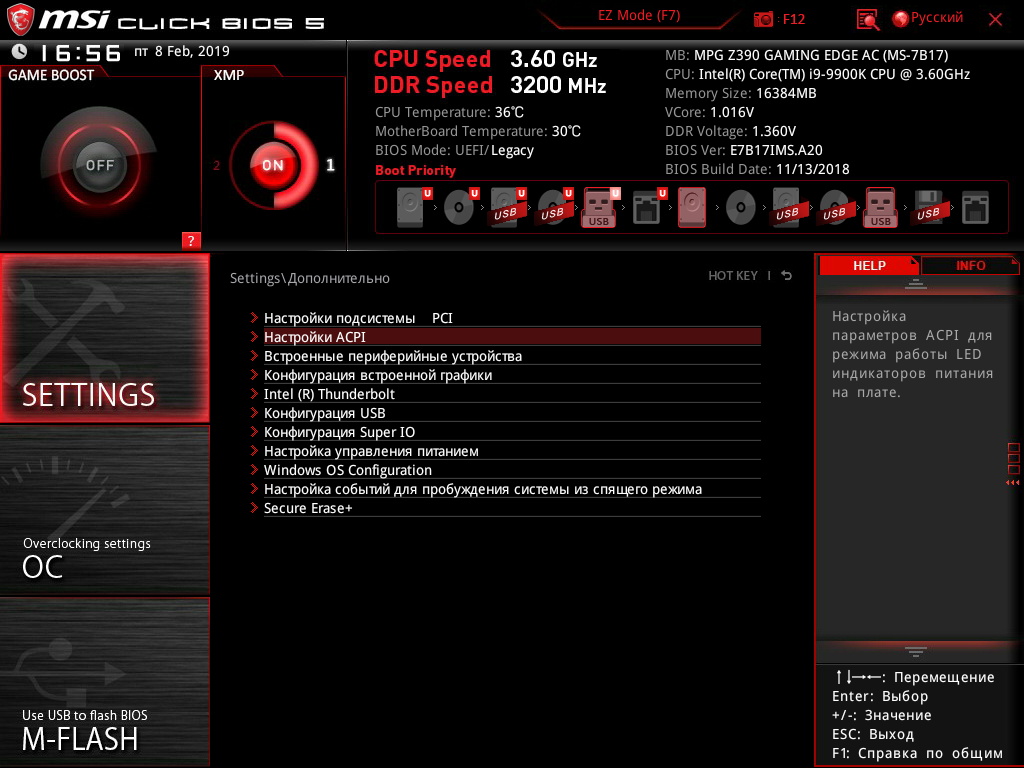

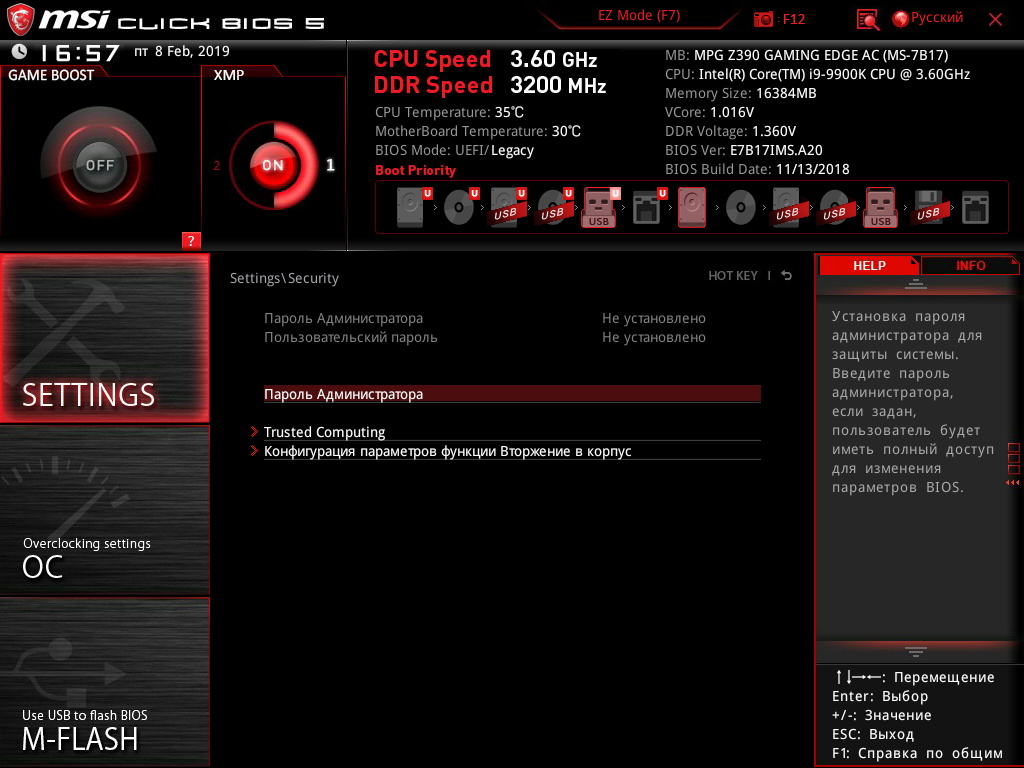

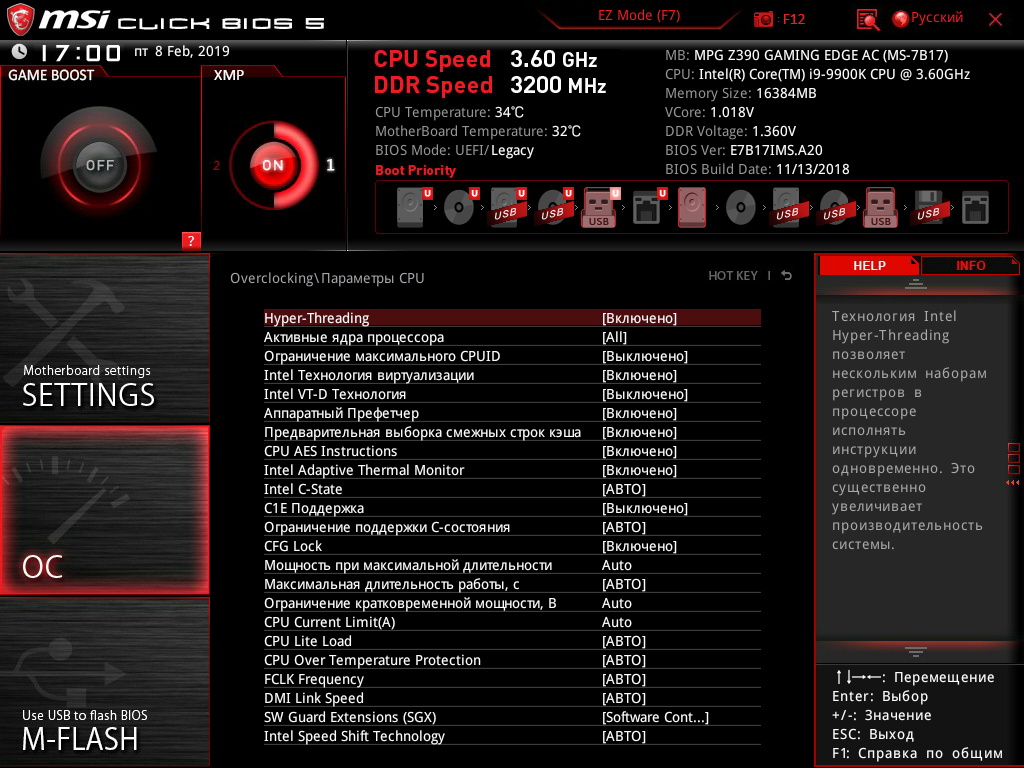

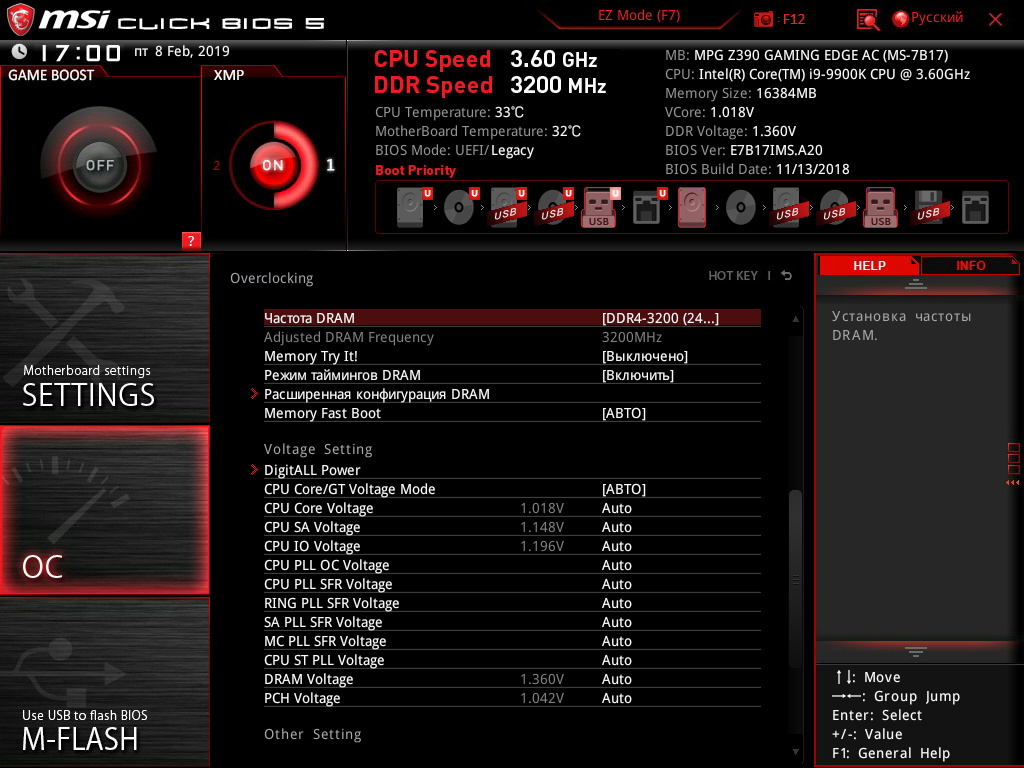

Advanced mode

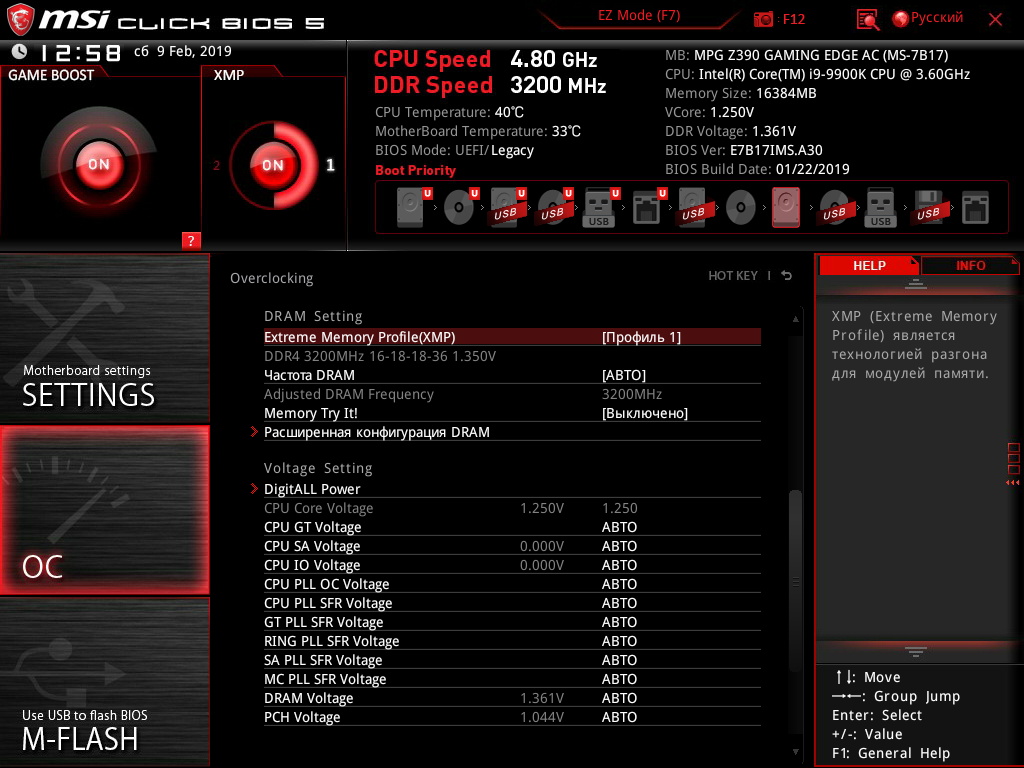

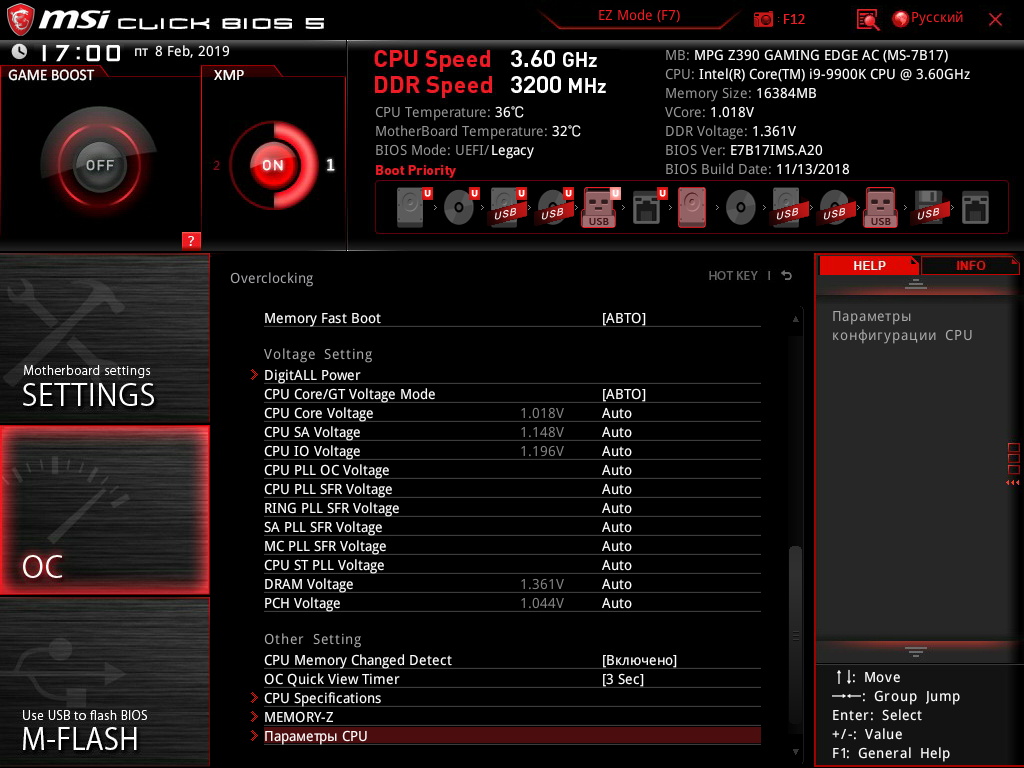

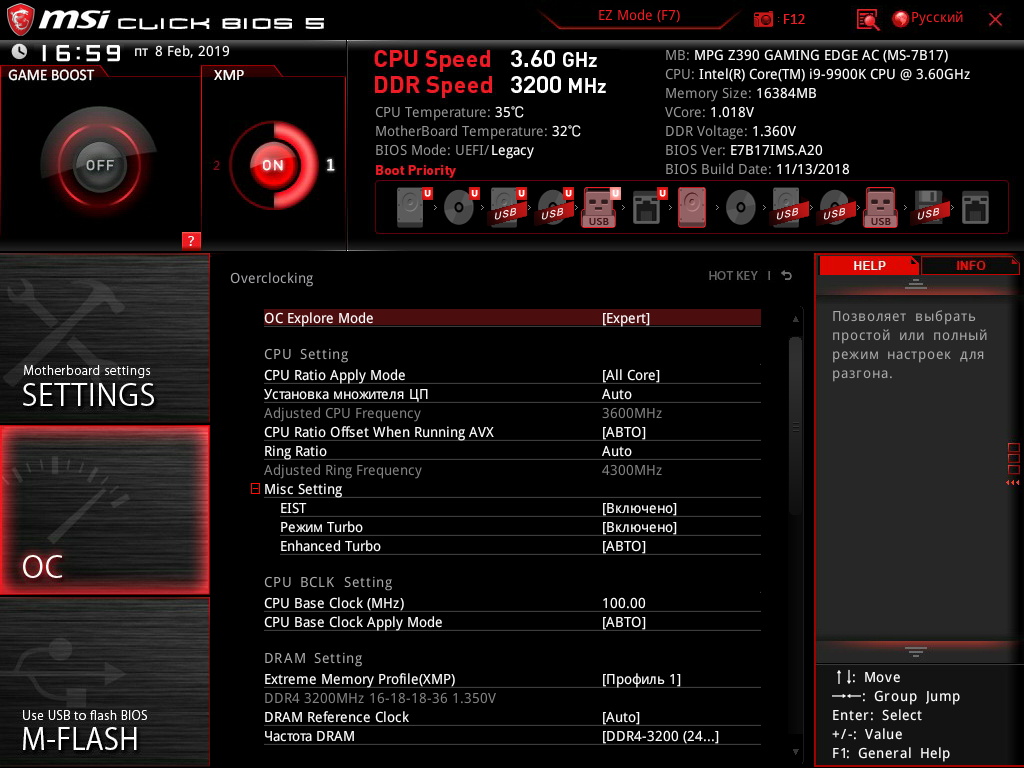

Наибольший интерес представляют, пожалуй, лишь параметры разгона, доступные пользователю, так как именно раздел OC (Overclocking Settings) заметно отличается на платах с разными наборами системной логики.

Софт

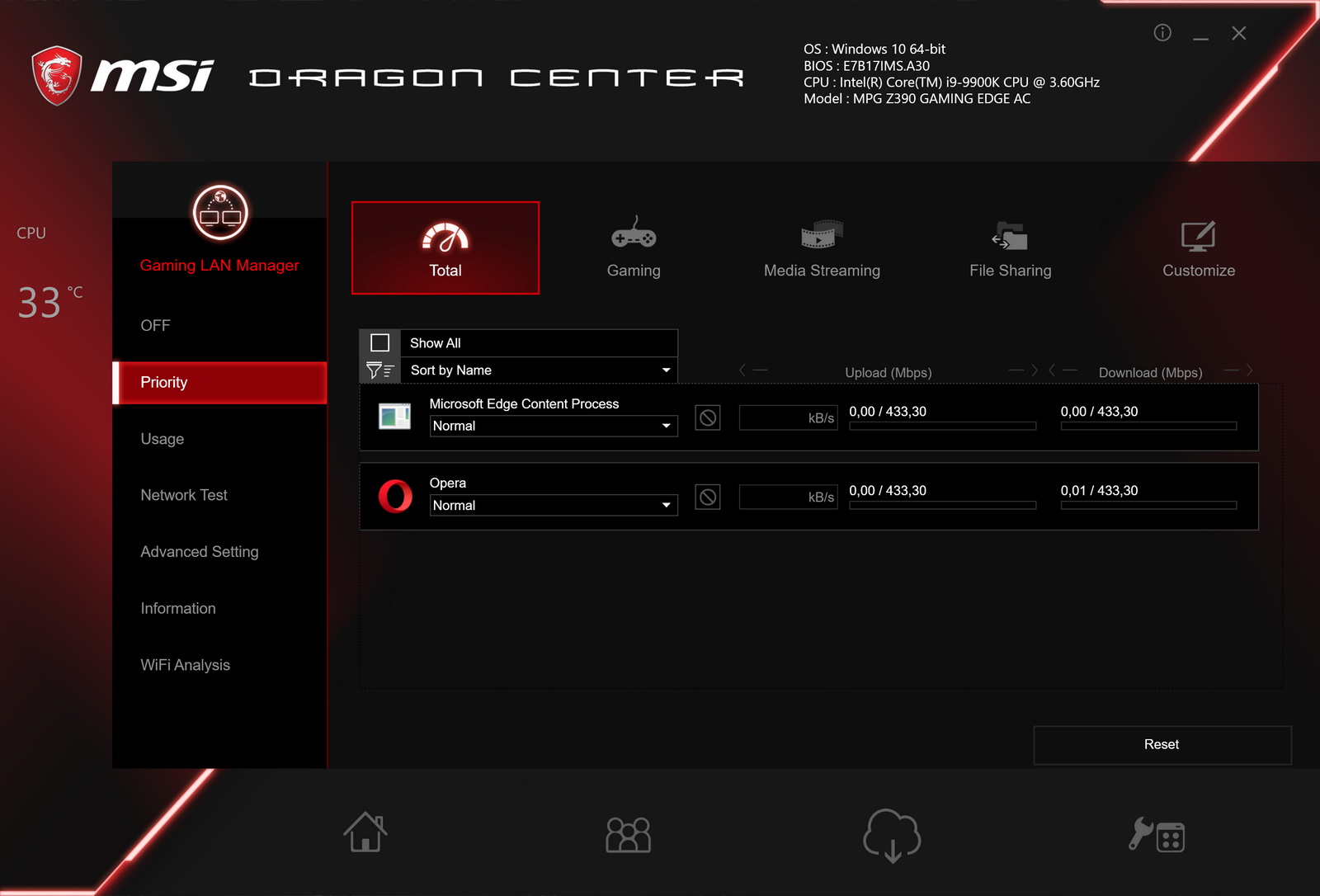

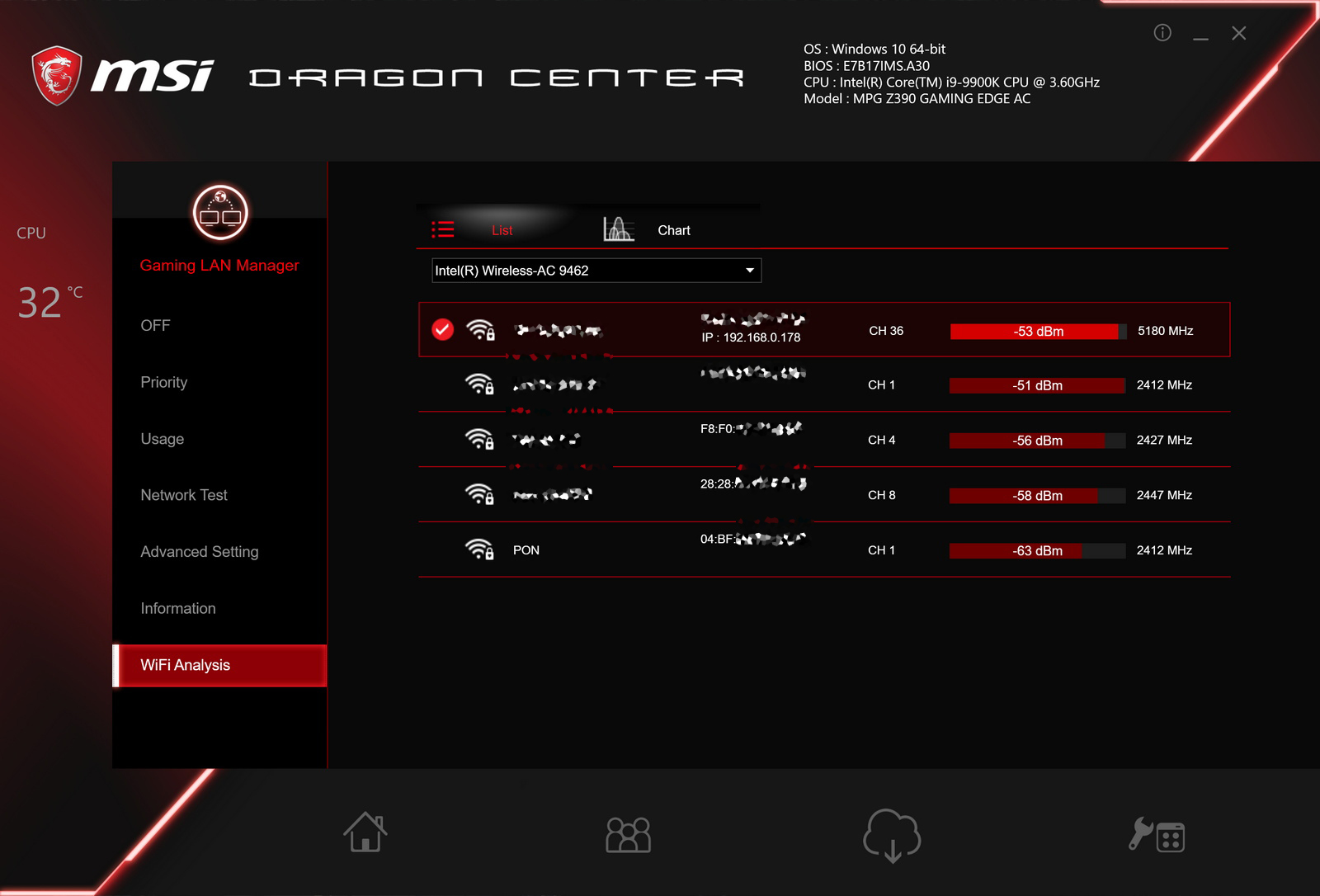

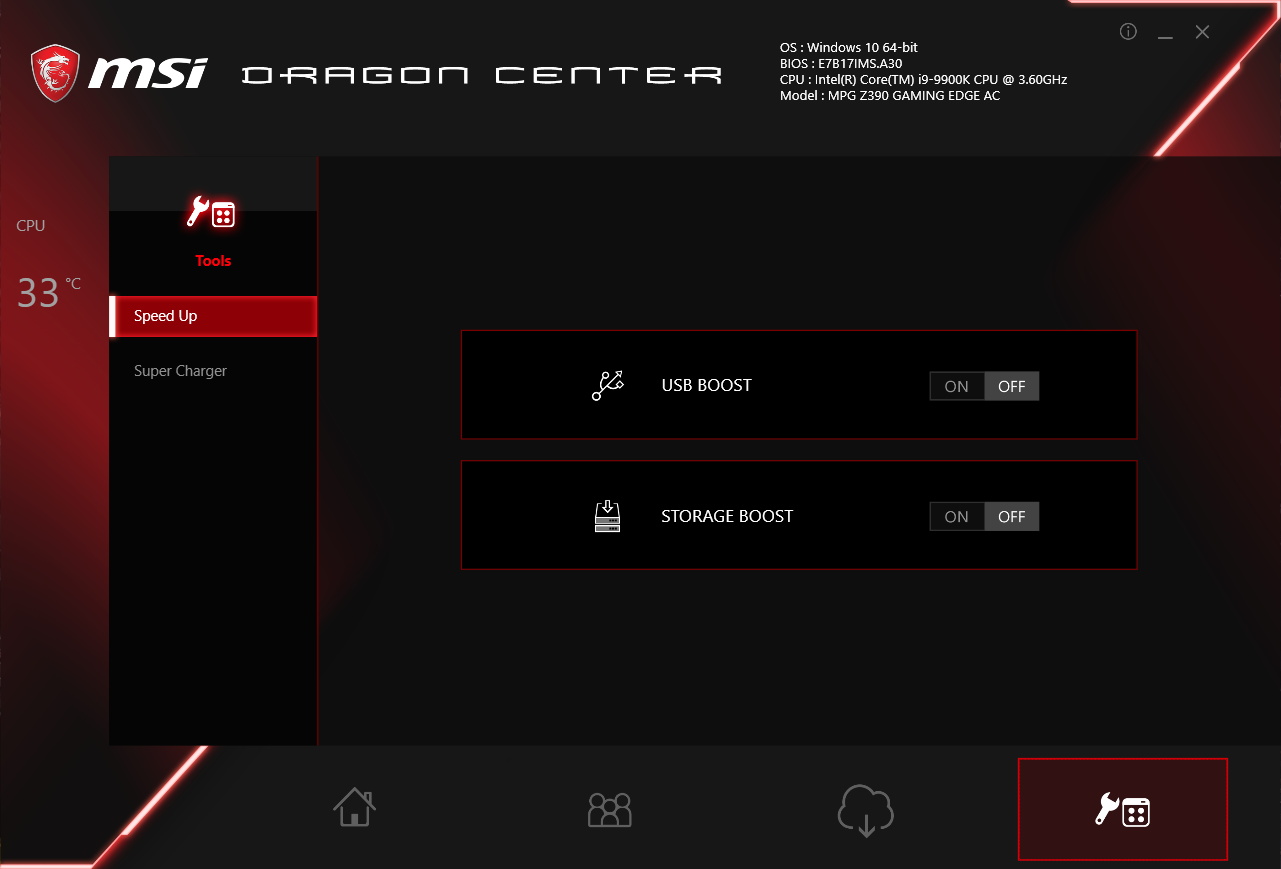

MSI Dragon Center

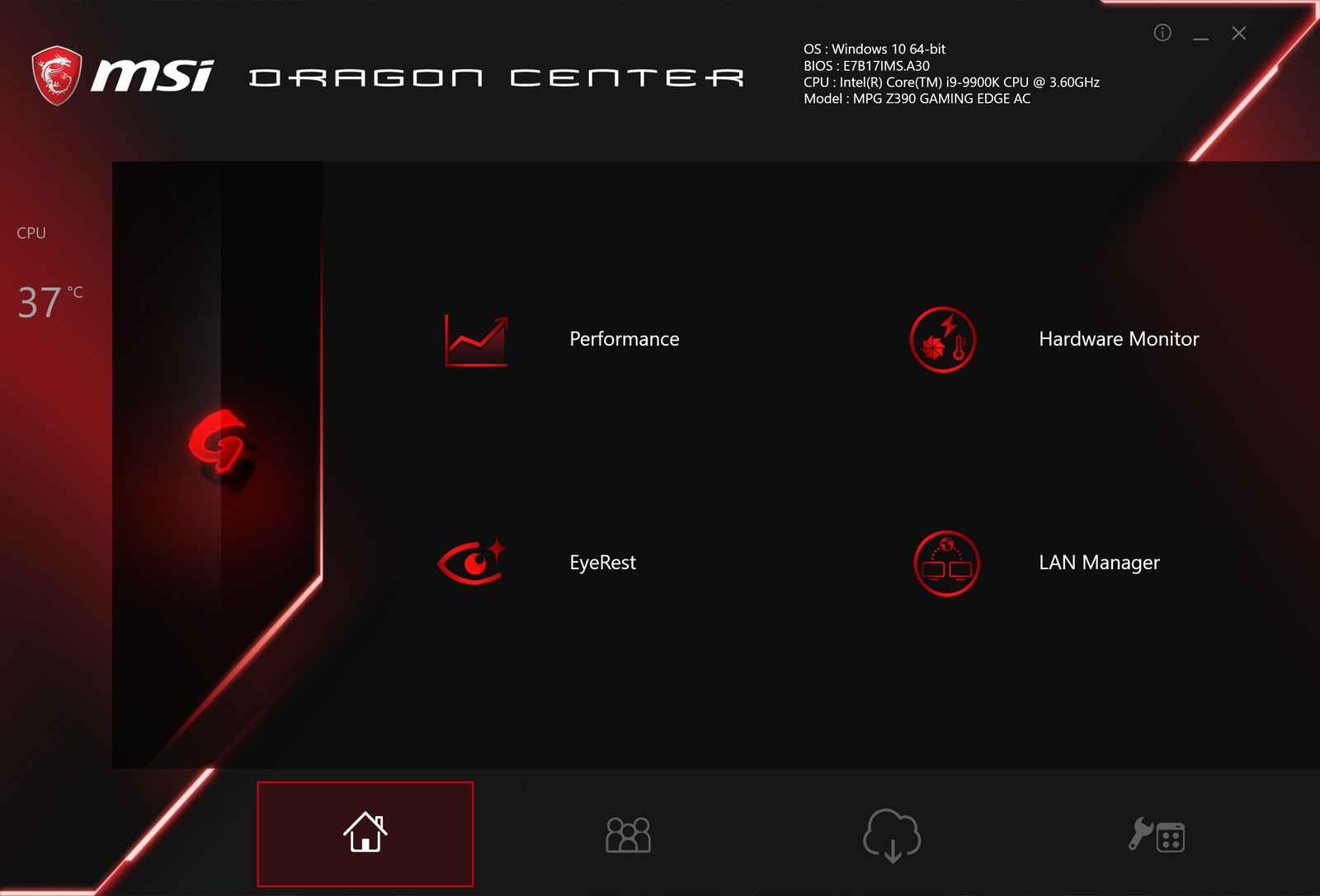

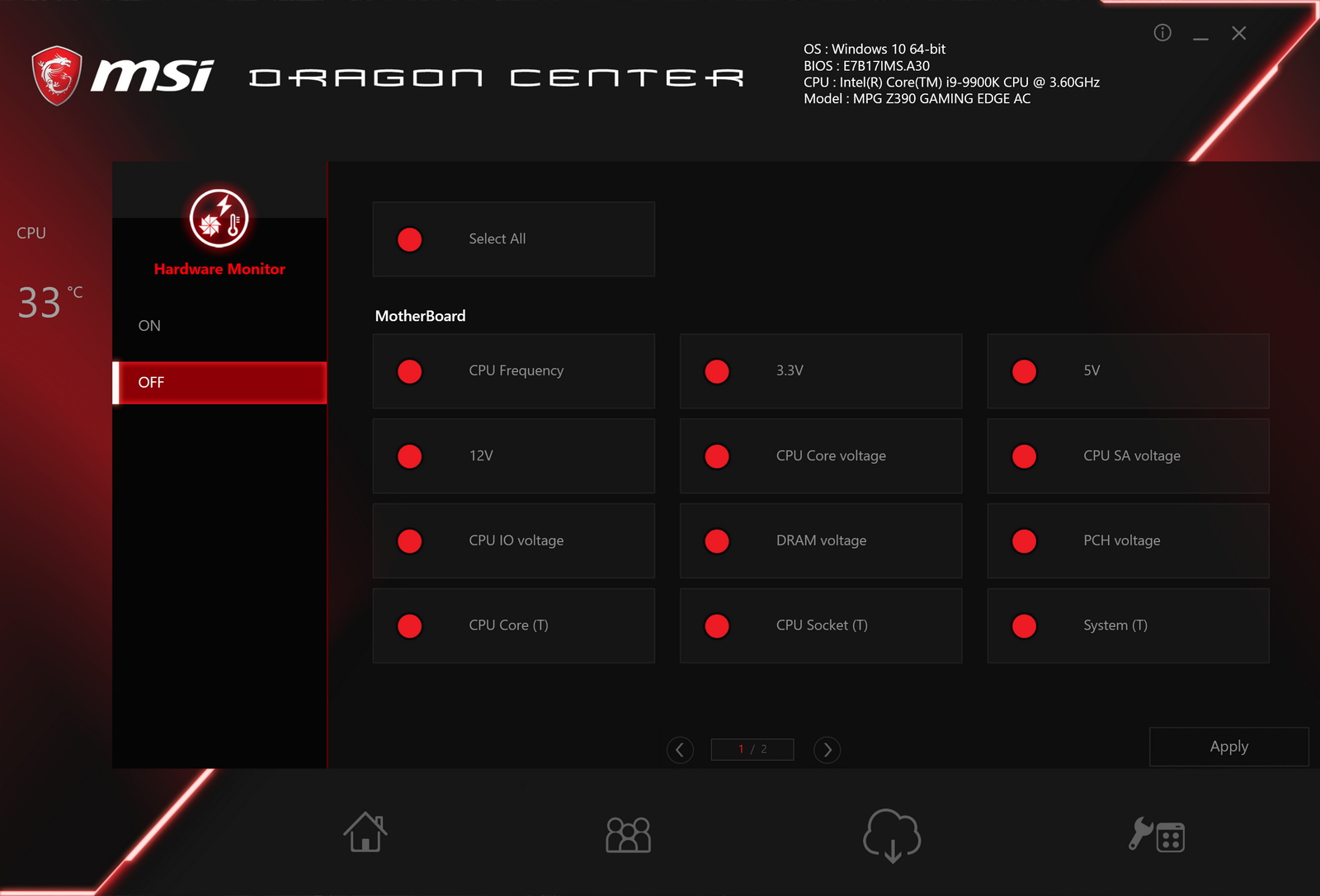

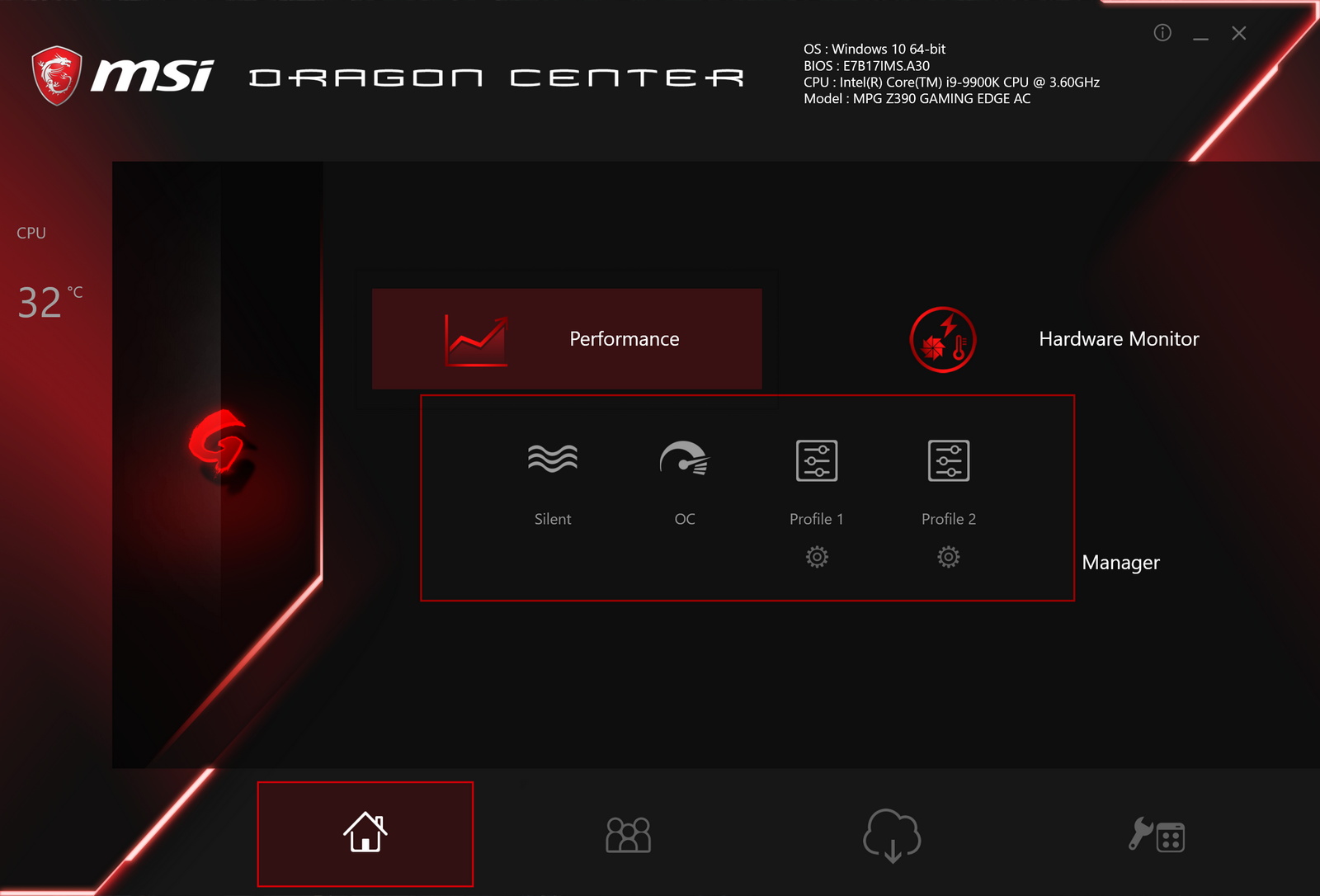

Настройка материнской платы MSI MPG Z390 Gaming Edge AC непосредственно из-под операционной системы Microsoft Windows 10 осуществляется через утилиту Dragon Center, которую необходимо загрузить на официальной страничке MSI. Можно, конечно, воспользоваться и комплектным DVD с драйверами и софтом, но приводы для его чтения редко встретишь в современном ПК. На момент проведения тестов использоваласьверсия программы 1.0.0.33.

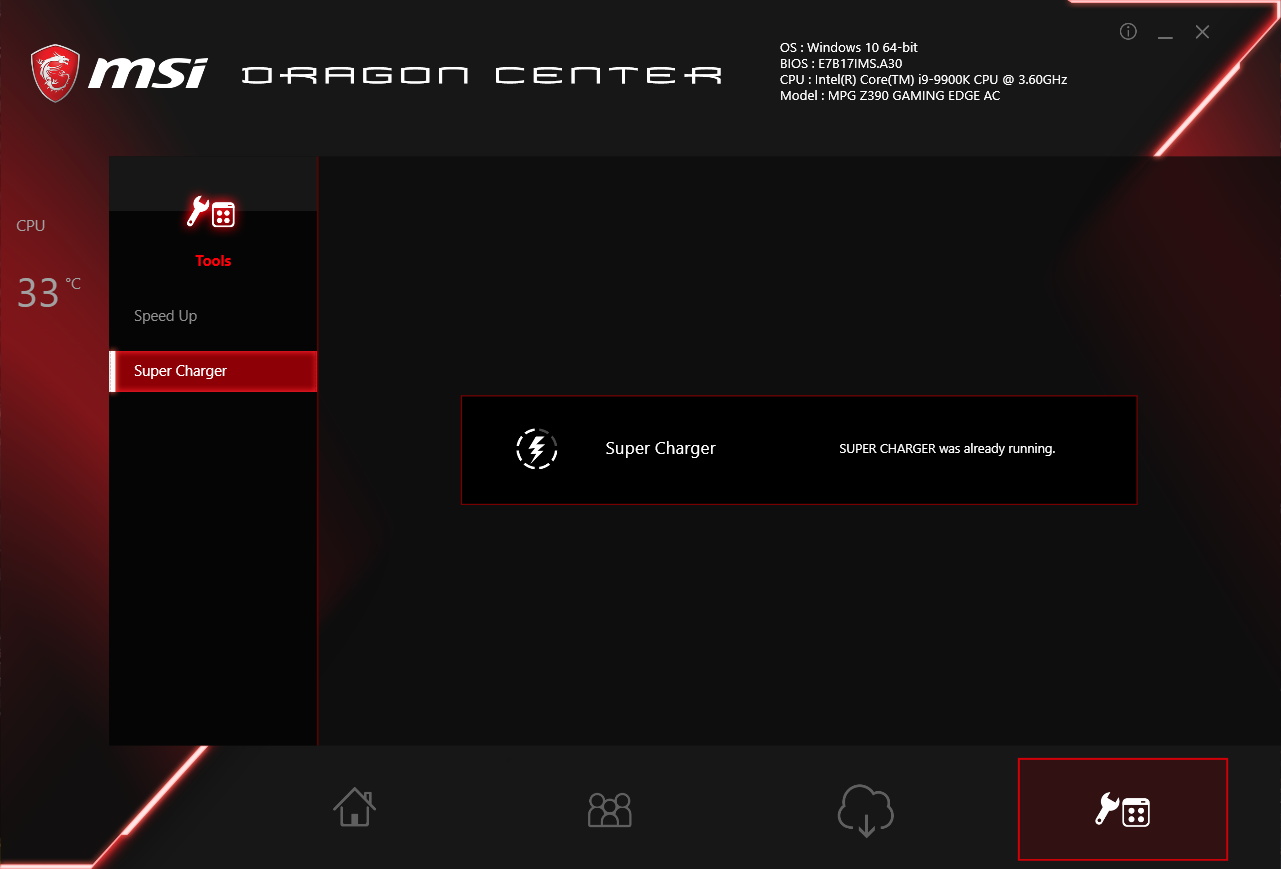

В арсенале программы немало полезных функций, начиная от управления профилями режимов работы систем охлаждения и панелями мониторинга ключевых показателейи заканчивая настройкой приоритизации сетевого трафика и управления режимами работы USB-портов.

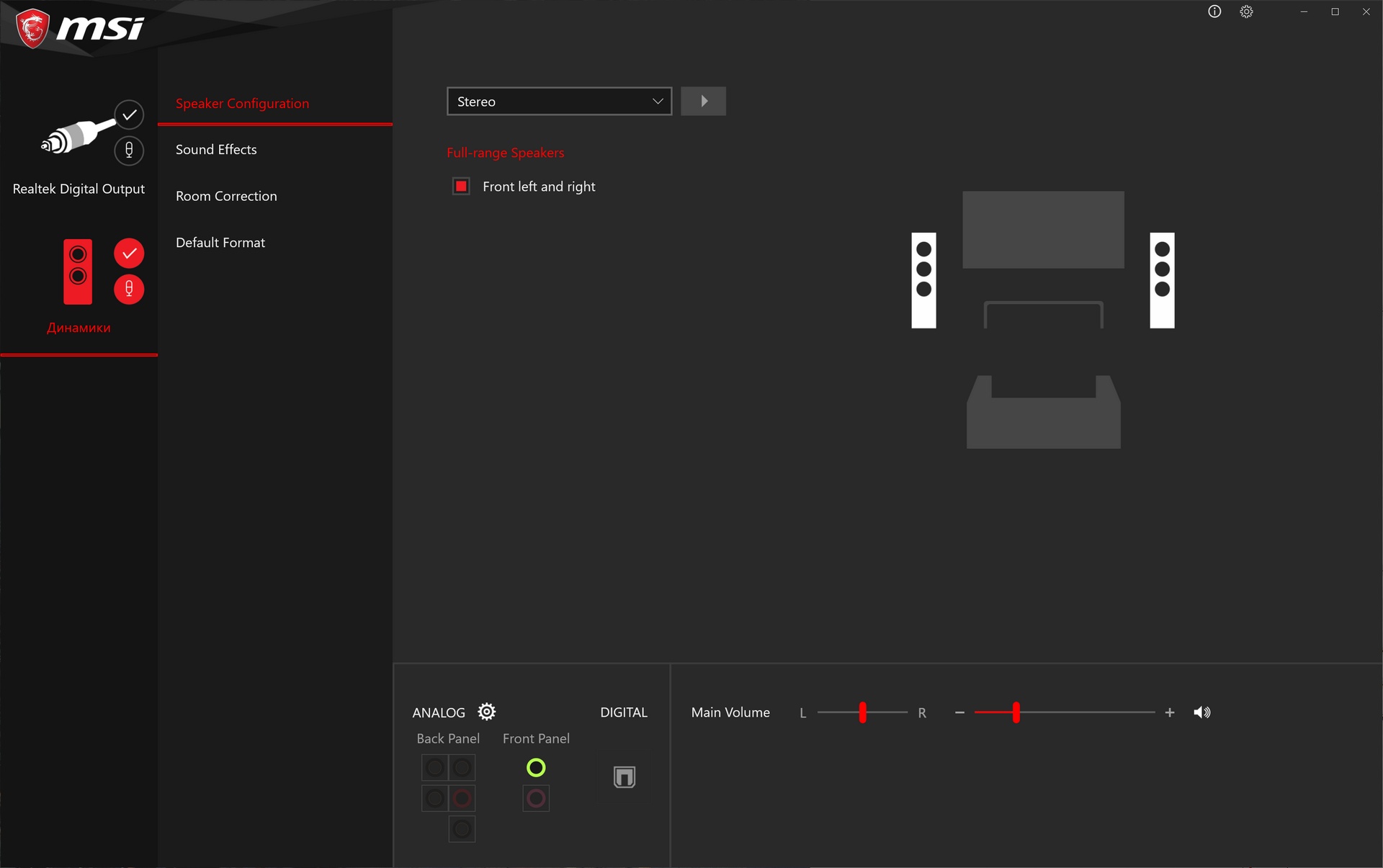

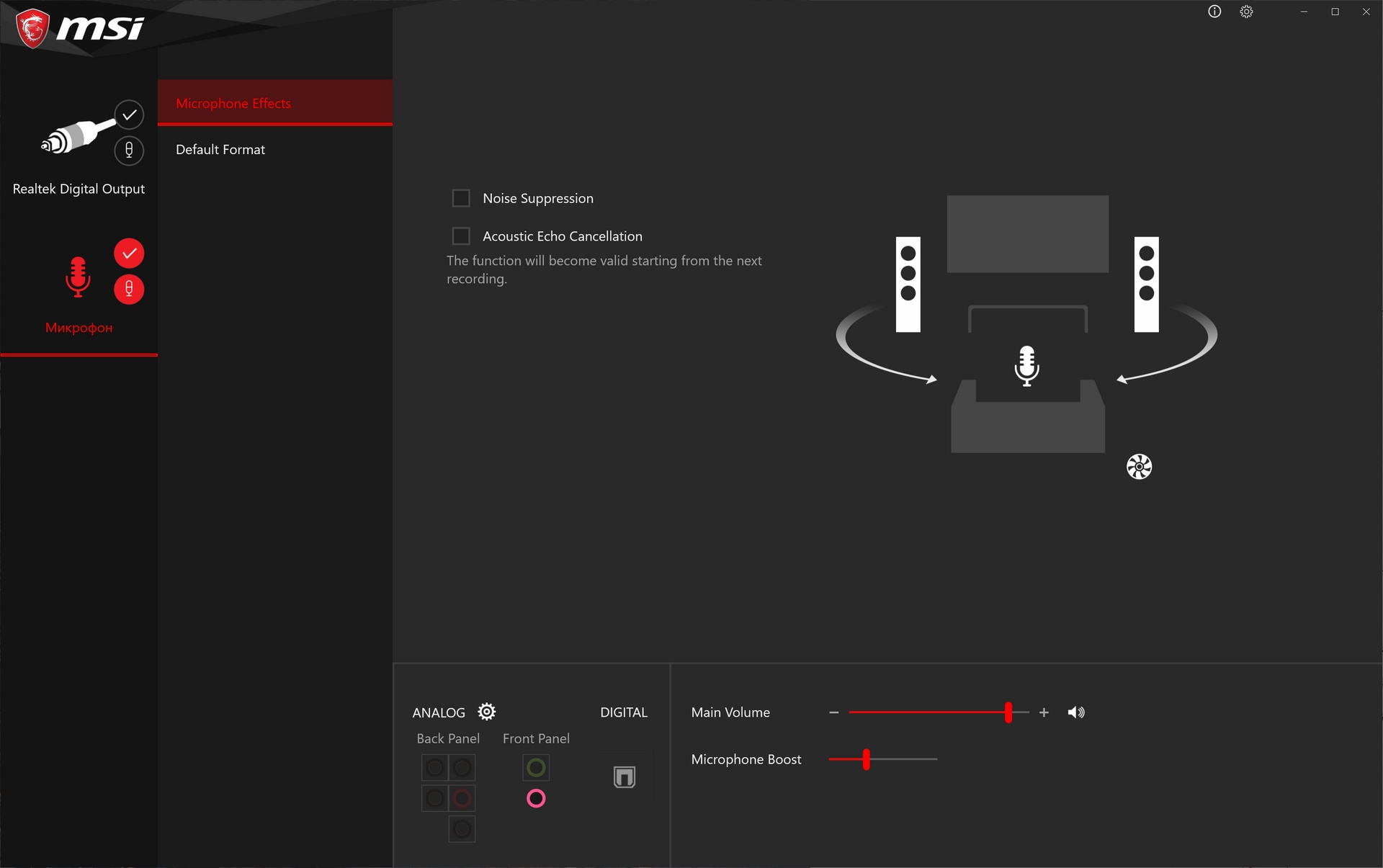

Realtek Audio Console

Для настройки звукового кодека предназначена бесплатная утилитаRealtek Audio Console, которую потребуется загрузить и установить из магазина приложений Microsoft Store. Интерфейс программы стилизован под продукцию MSI, но не русифицирован. Доступные для настройки опции зависят от подключенных к аудиопортам устройств.

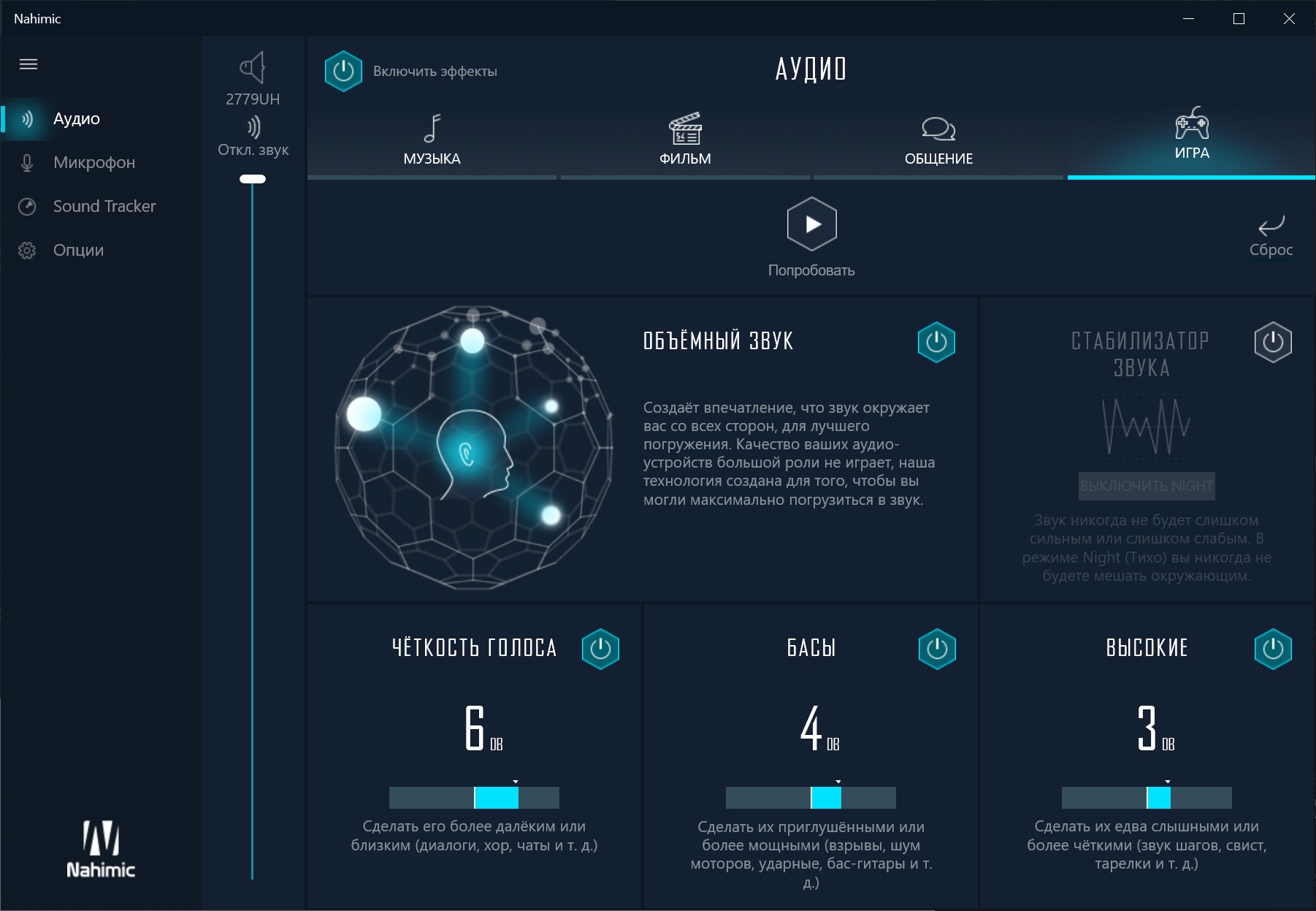

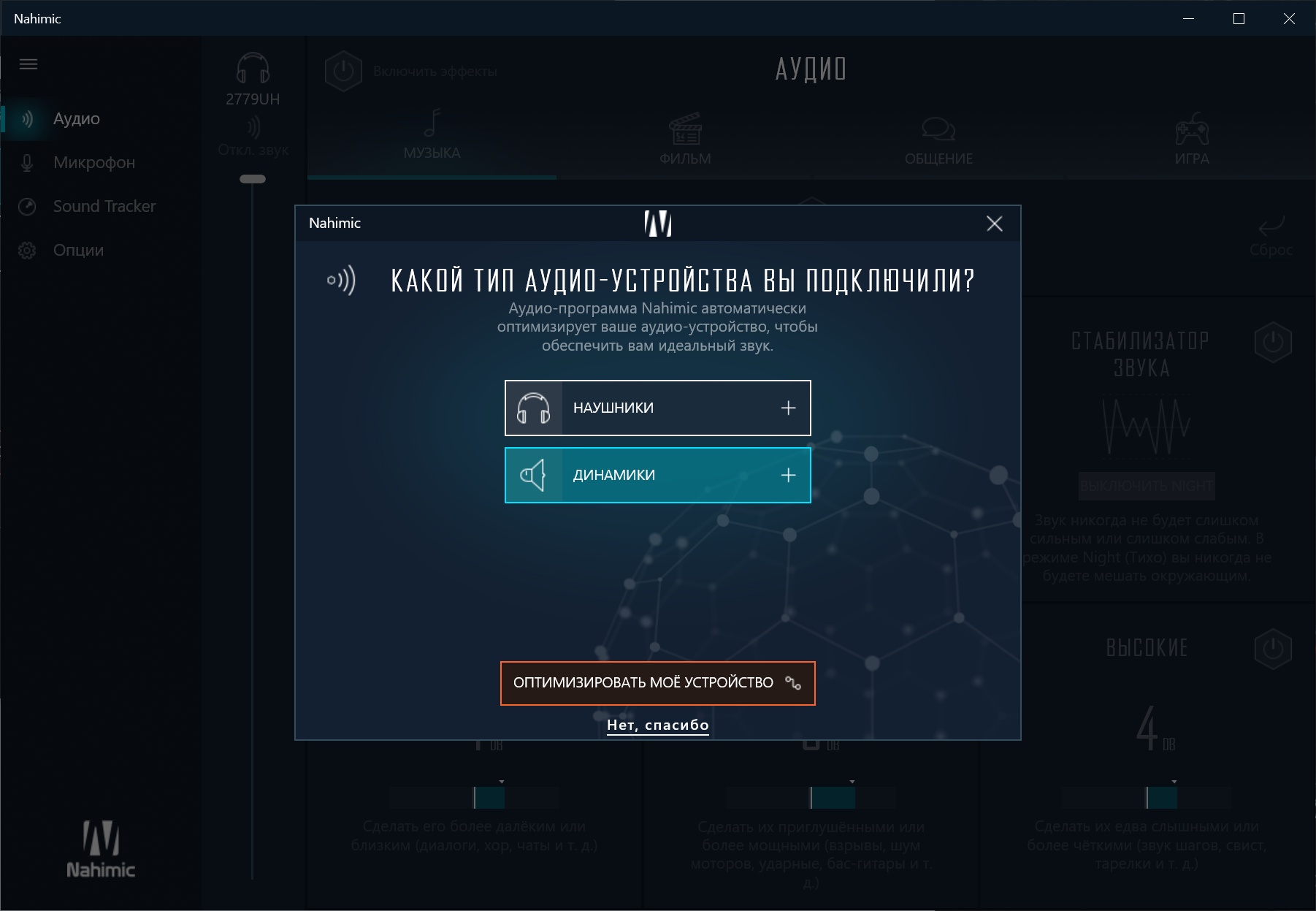

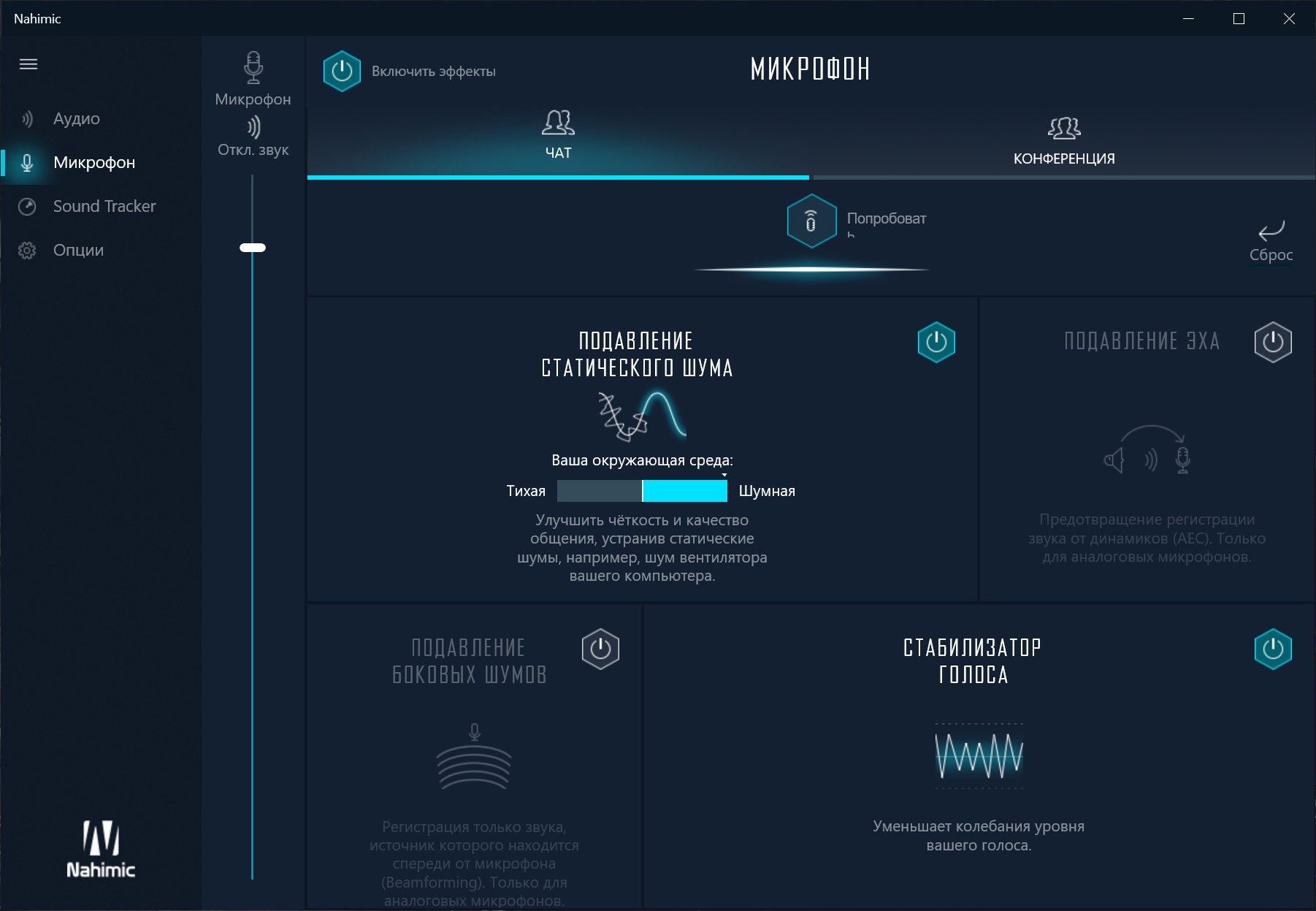

Nahimic

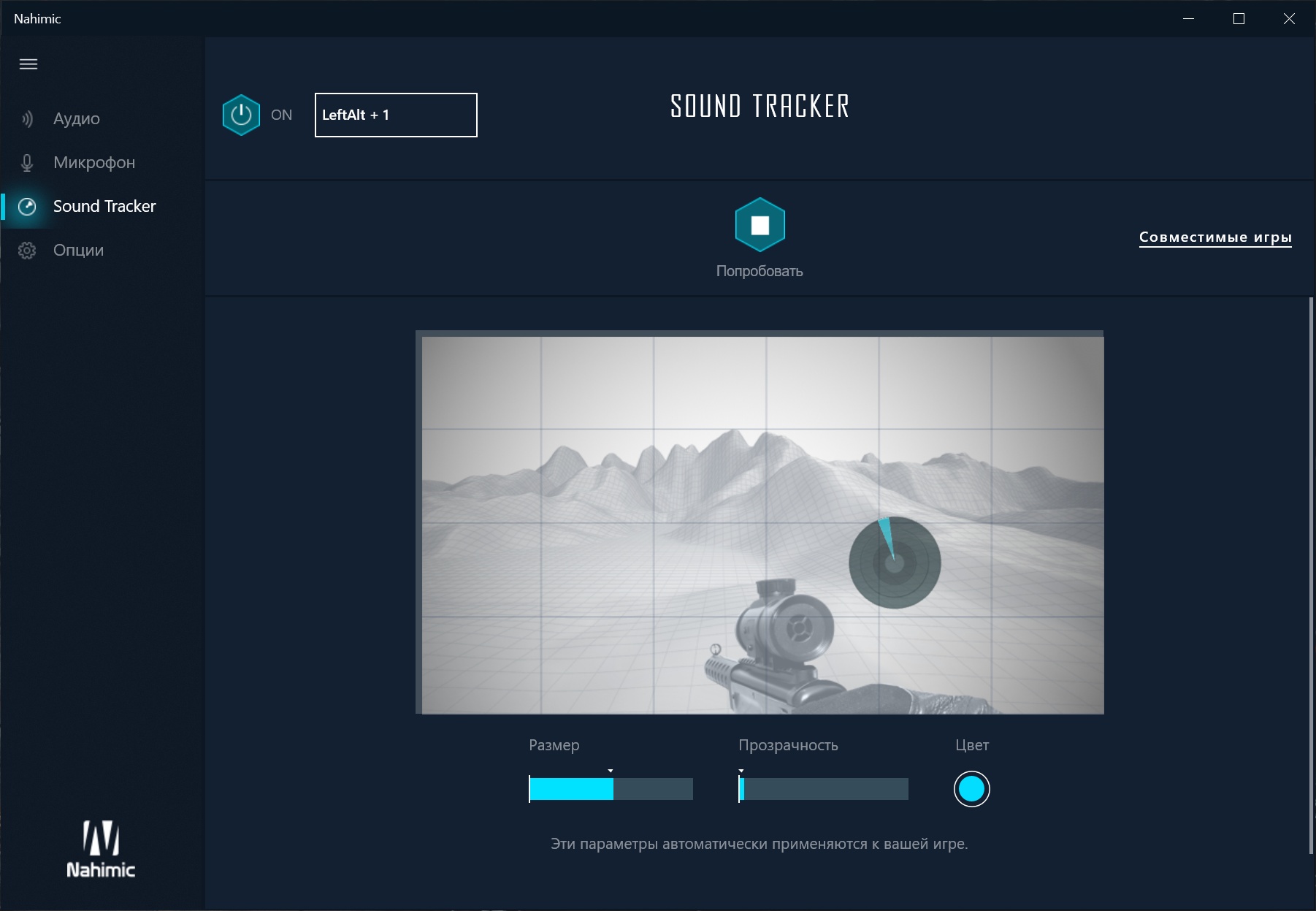

Значимым дополнением подсистемы аудио является и программное обеспечение Nahimic, позволяющее значительно улучшить звучание, адаптируя его под наушники или динамики и разные виды воспроизводимого контента. Четыре имеющихся пресетахорошо настроены под музыку, фильмы, общение по сети и компьютерные игры.



Опции подавления шума, акустического эха и нормализации голоса при записи с микрофона будут востребованы игроками в командных виртуальных сражениях или при общении по сети. Определенный интерес представляет и функция Sound Tracker, которая в играх выводит подобие акустического радара, указывающего направление источников звука. Правда список совместимых игр ограничен, ознакомиться с ним можно на страничке продукта на сайте MSI.

Тестирование

Конфигурация стенда

Конфигурация тестового ПК, собранного для испытания материнской платы, приведена в таблице ниже:

Тип комплектующих	Модель
Материнская плата	MSI MPG Z390 Gaming Edge AC (BIOS:7B17vA3 от 23.01.2019)
Процессор	Intel Core i9-9900K
Система охлаждения	Deepcool Castle 240 RGB
Оперативная память	2х8 ГБ ADATA Spectrix D41 3200 МГц (AX4U320038G16-ST41)
Твердотельные накопители	Kingston A1000 240GB M.2 NVMe SSD (системный) AMD R5MP480GB M.2 NVMe SSD
Видеокарта	Интегрированная в процессор графика Intel UHD Graphics 630
Блок питания	Thermaltake Toughpower iRGB PLUS 850W Platinum
Корпус	Cougar Conquer
Операционная система	Windows 10 Professional версия 1903

Стандартный режим

Материнская плата в автоматическом режиме корректно определила подключенный процессор, память и накопители данных. Для оперативной памяти по умолчанию включился стандартный режим DDR4-2666.

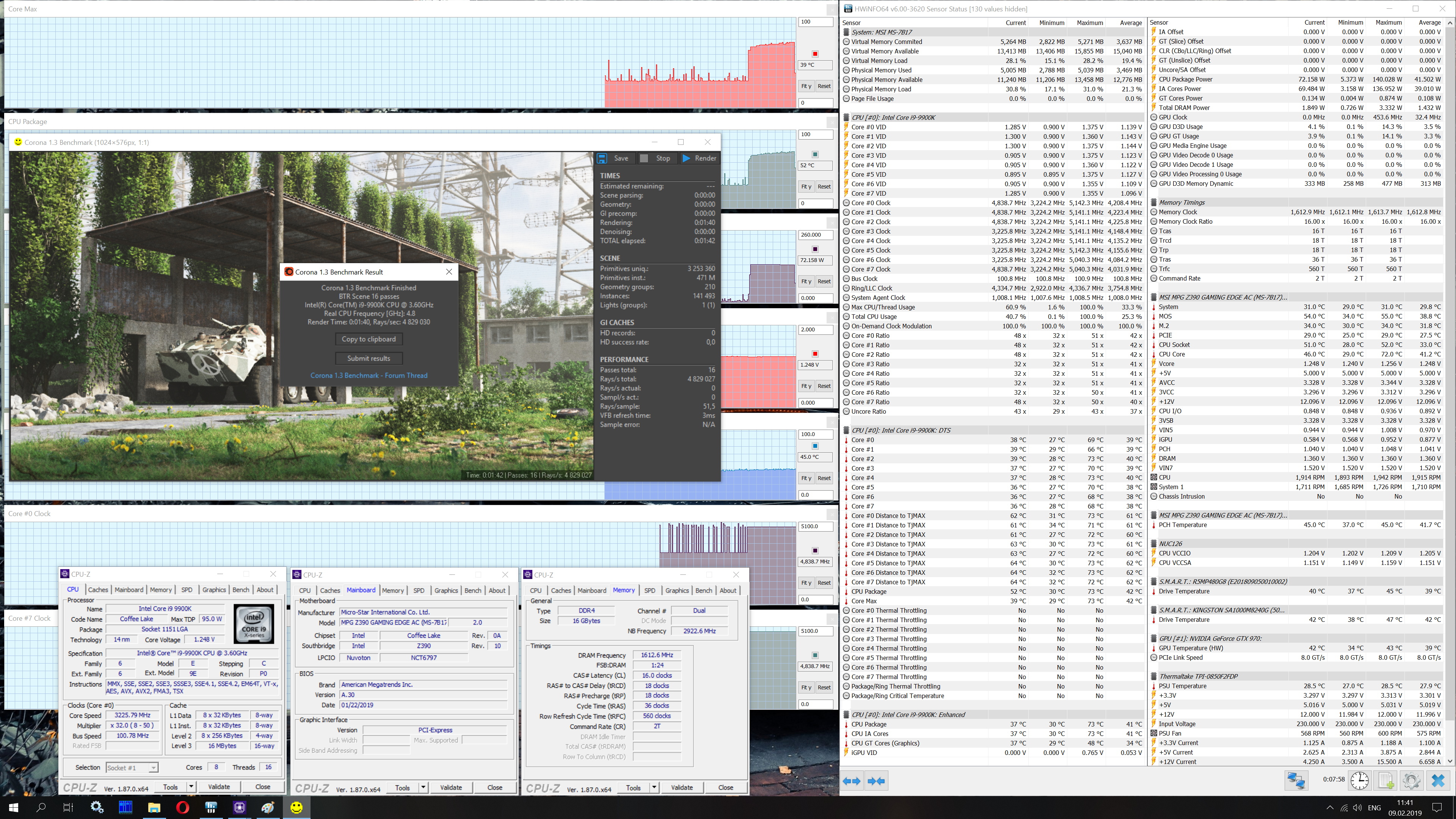

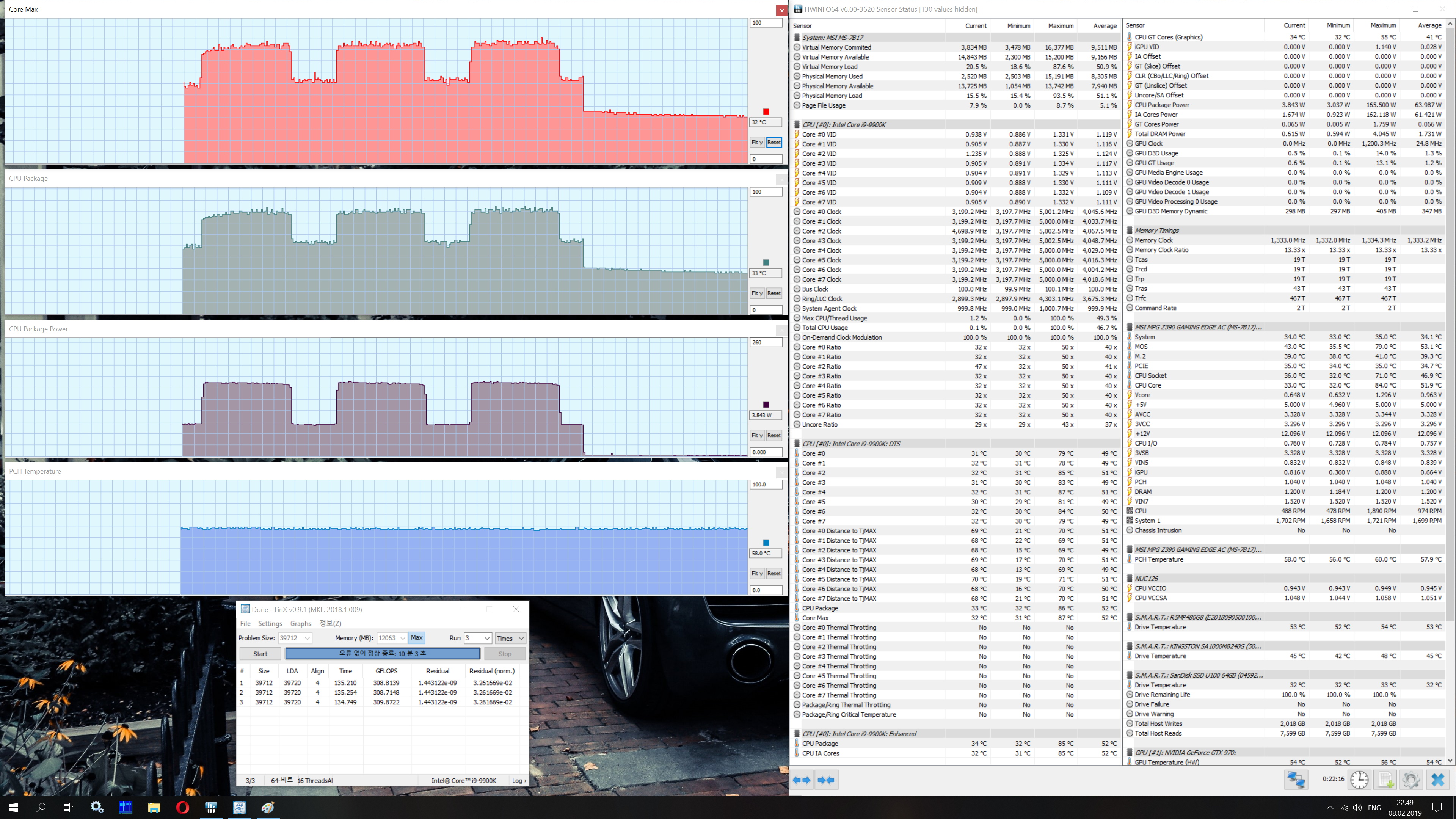

Стресс-тестирование в LinX 0.9.1 прошло успешно, при этом частота Boost-режима CPU достигала 5 ГГц, температура самого горячего ядра оставалась в пределах 87 градусов Цельсия, а температура силовых элементов цепей питания процессора доходила до 79 градусов Цельсия.

Game Boost

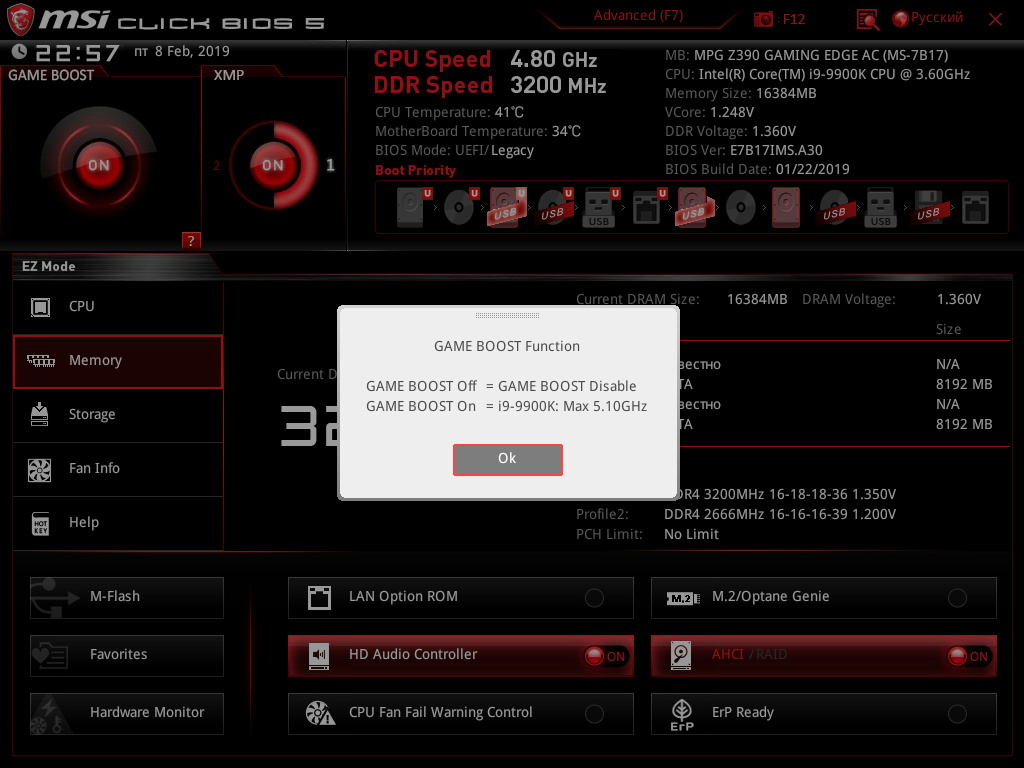

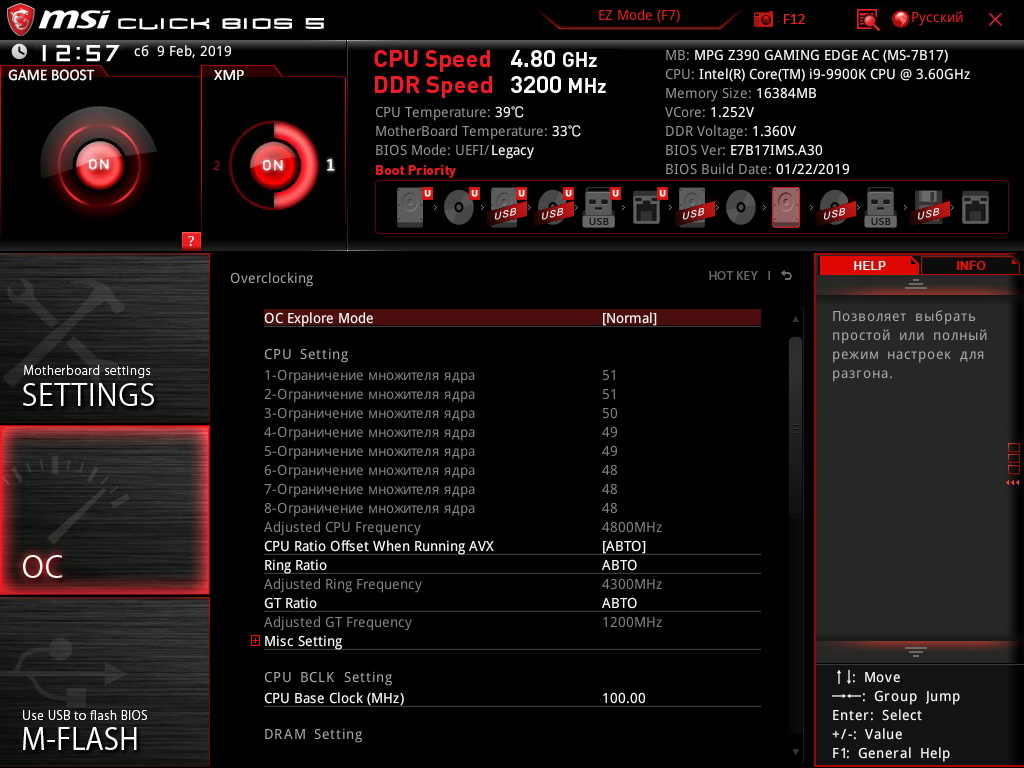

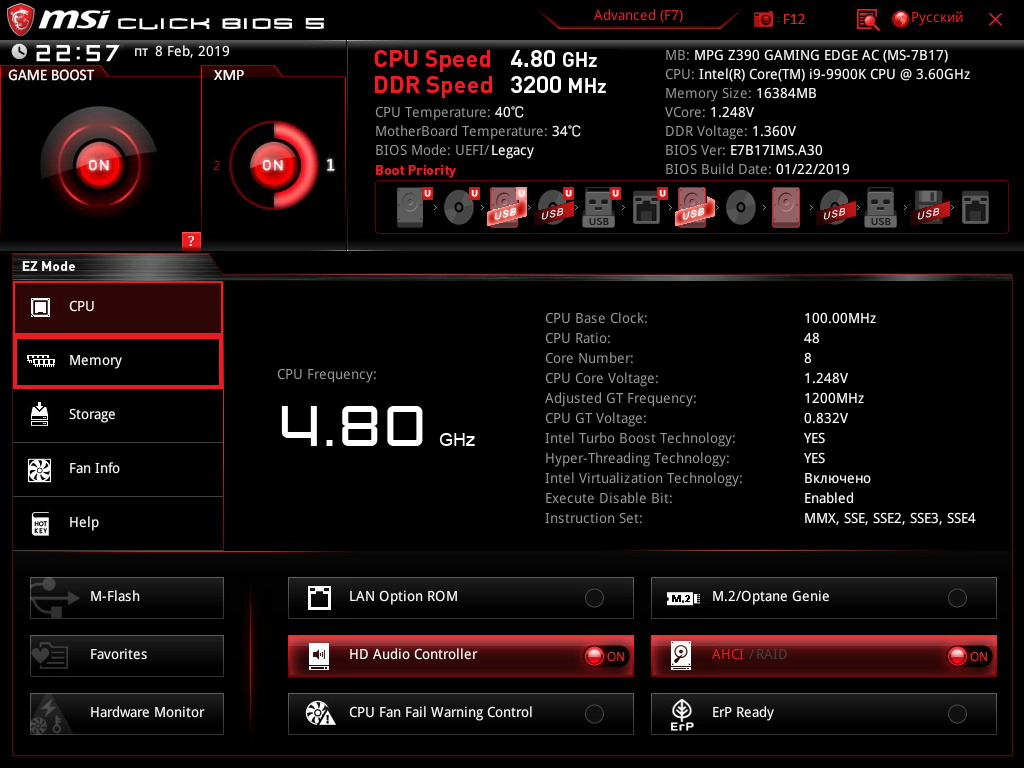

В ClickBIOS 5 на материнской плате MSI MPG Z390 Gaming Edge AC реализован режим автоматизированного разгона процессора Game Boost. Профиль XMP оперативной памяти при этом автоматом не активируется, его нужно выбрать вручную. При включенном Game Boost выводится сообщение о нежелательности ручных корректировок настроек разгона пользователем.



Судя по детальным настройкам в этом режиме устанавливается множитель для разных ядер процессора от 48 до 51 (усредненная частота 4.8 ГГц) и напряжение питания процессора CPU Core Voltage в значение 1,250 В. Параллельно отключается адаптивное управление скоростью вращения вентиляторов и помп жидкостного охлаждения, и они начинают работать на скорости 100% (на последнем скриншоте - перечень изменяемых настроек при возврате из Game Boost назад в обычный режим, то есть для GB - всё с точностью до наоборот).



При этих параметрах авторазгона тестовая система стабильно работает в большинстве типовых задач, но не проходит стресс-тест LinX 0.9.1. Фактически можно говорить о том, что именно для игрового применения такой упрощенный интерфейс для разгона вполне может использоваться, но для систем, занимающихся обработкой больших массивов данных с параллельными сложными вычислениями, не рекомендуется к применению.



Все используемые при подготовке обзора бенчмарки отработали при включенном Game Boost корректно, поэтому их результаты учтены на диаграммах ниже.

Производительность в тестовых приложениях

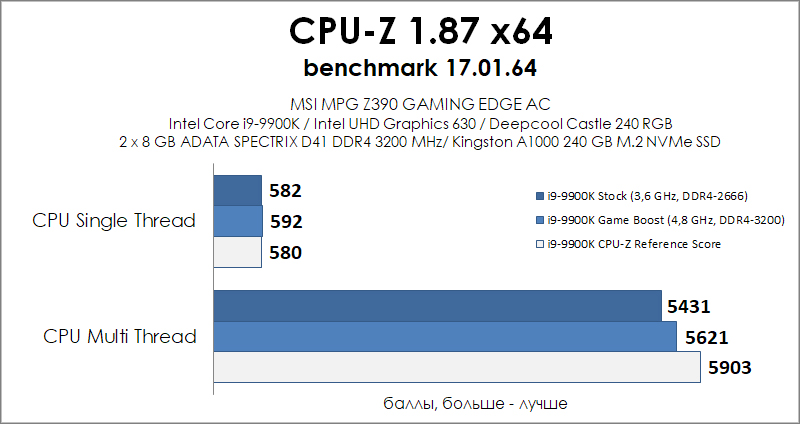

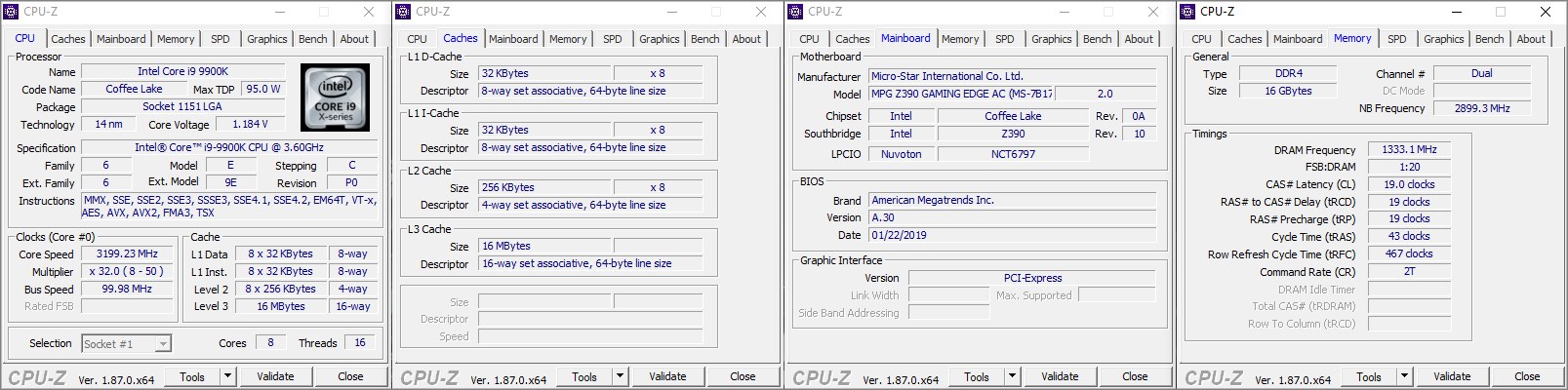

CPU-Z 1.87.0 x64 Benchmark

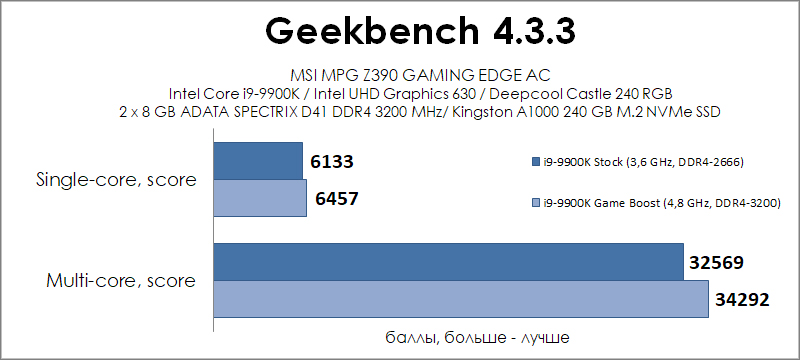

GeekBench 4.3.3

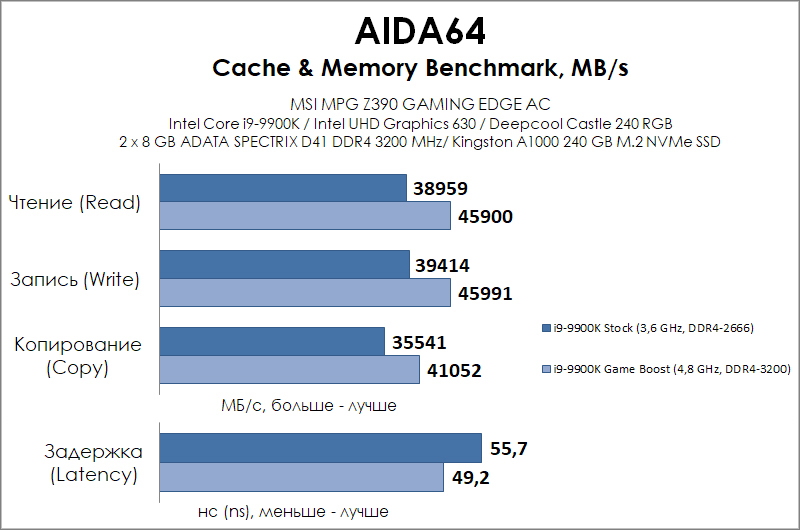

AIDA64

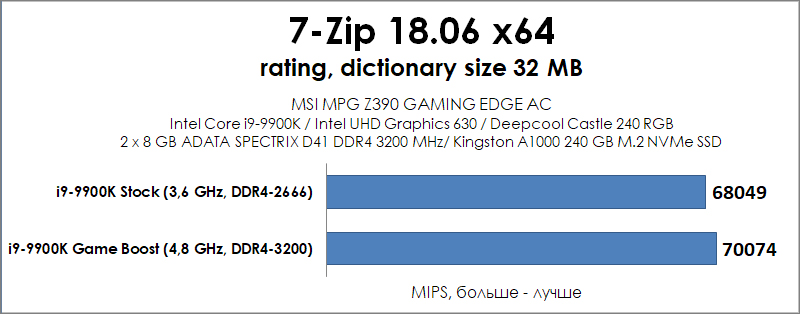

7-Zip 18.06 x64

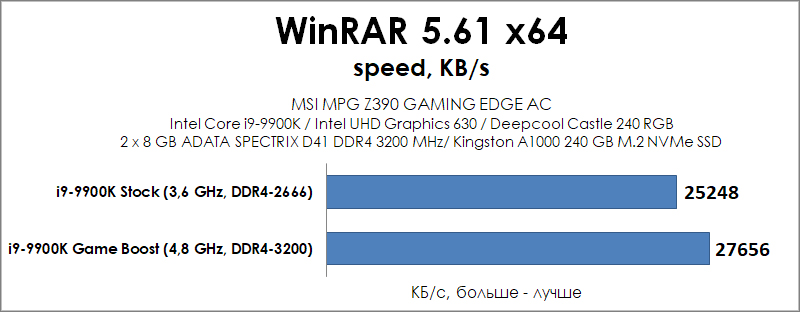

WinRAR 5.61 x64

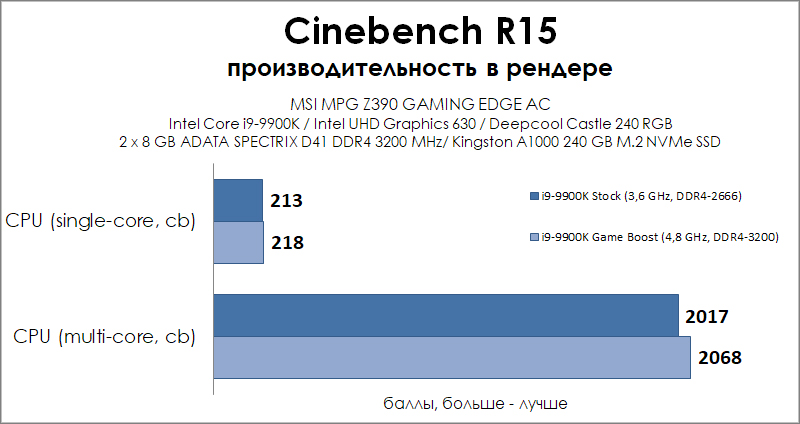

Cinebench R15

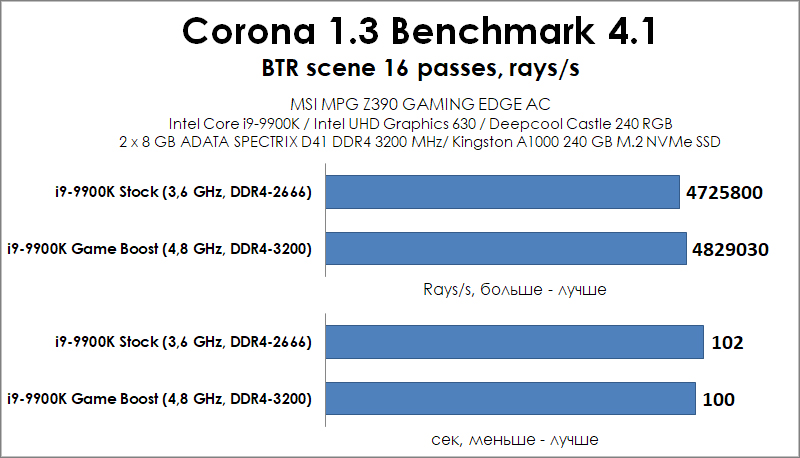

Corona 1.3 Benchmark

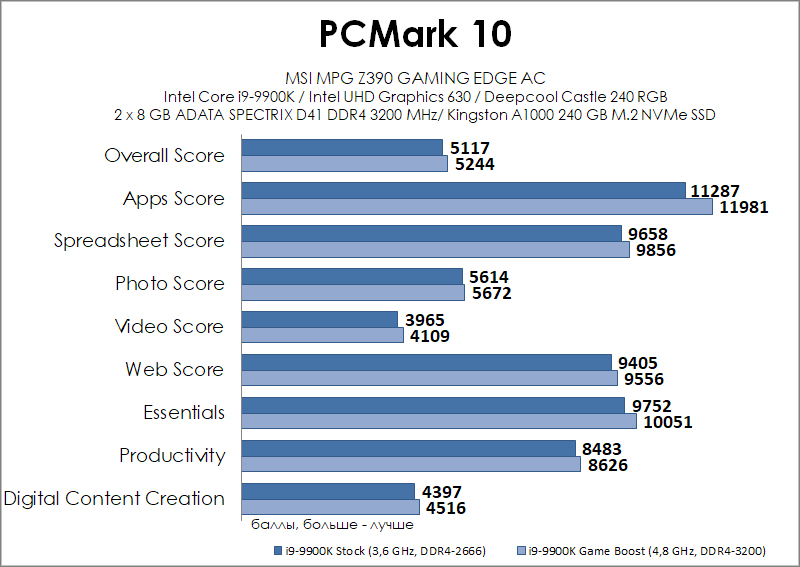

PCMark 10

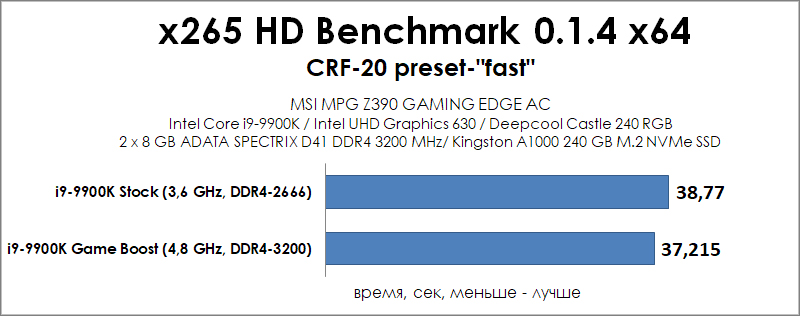

x.265 HD Benchmark

Заключение

Серия материнских плат MSI MPG хорошо вписывается в концепцию производительных решений для продвинутых игровых станций.MSI MPG Z390 Gaming Edge AC оснащена актуальным чипсетом от Intelс функциями разгона для процессоров 8 и 9-го поколения и неплохой подсистемой питания, что в комбинации с поддержкой 2-Way NVIDIASLI и 3-Way AMDCrossFire, а также усиленными PCI-E слотами позволяет легко собрать на её базе игровой ПК с несколькими производительными видеоадаптерами. Благодаря удачной цветовой гамме и дизайну радиаторов охлаждения, плата хорошо впишется в большинство современных сборок с прозрачными боковыми стенками. Хотя стоит признать, что несмотря на игровое позиционирование, интегрированная подсветка реализована достаточно скромно. Это упрощение в определённой степени компенсирует набор имеющихся разъемов подключения внешних RGB-лент трёх типов. К спорным решениям отнесем также далеко сдвинутые влево нижние разъемы подключения дополнительных вентиляторов и отсутствие радиаторов на слотах M.2. К плюсам дополнительно отнесем хороший звуковой тракт, наличие интегрированного беспроводного Wi-Fi и Bluetooth модуля и портов USB 3.1 Gen2, в том числе одного Type-C. Как итог: плату можно рекомендовать игроманам, планирующим собрать современную игровую станцию без "горячих" M.2 SSD накопителей, требующих дополнительного охлаждения, в противном случае имеет смысл слегка доплатить и приобрести MSI MPG Z390 GamingProCarbon AC.

• Современный чипсет Intel Z390;
• Поддержка процессоров Intel 9-го поколения для сокета 1151 v2;
• Поддержка скоростных модулей памяти;
• Два усиленных слота расширения PCI-E x16;
• Поддержка конфигураций с несколькими видеоадаптерами;
• Разъемы для подключения внешних систем подсветки разных типов;
• Порты USB 3.1 Gen2 и USB 3.1 Gen2 Type-C на задней панели;
• Неплохой аудиокодек и звуковой тракт;
• Неплохие возможности разгона.

• Неудобное распределение разъемов подключения по материнской плате;
• Отсутствие охлаждающих радиаторов у слотов M.2.

Особенности:

• Подключение M.2 накопителей конкурирует с тремя SATA-портами.
