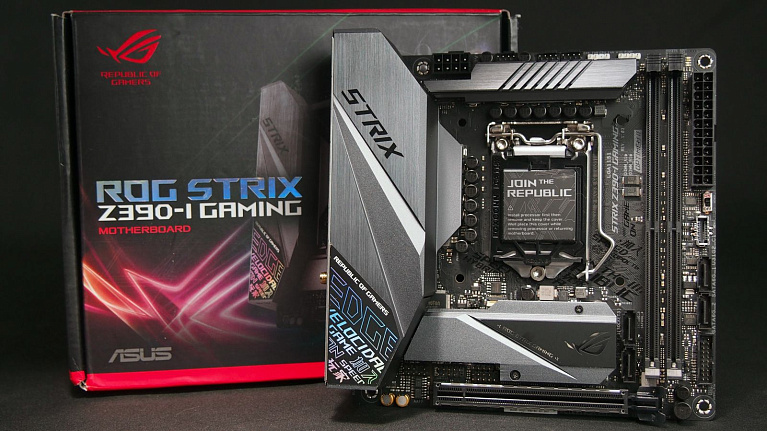

Обзор и тест материнской платы ASUS ROG Strix Z390-I Gaming
Компактные компьютеры всегда пользуются популярностью у отдельной категории пользователей, поэтому ни один из ведущих производителей материнских плат не может игнорировать спрос на данном направлении. Вот и компания ASUSс выпуском новых материнских плат на базе чипсета Intel Z390представила модель ROG Strix Z390-I Gaming. Данная материнская плата, выполненная в форм-факторе Mini-ITX, рассчитана на компактные игровые сборки. Но разгонять процессор и оперативную память ASUS ROG Strix Z390-I Gaming также умеет, в чем мы смогли убедиться в ходе нашего тестирования.

Технические характеристики

  • Модель- ROG Strix Z390-I Gaming
  • Socket- 1151 v2
  • Чипсет- Intel Z390
  • Тип памяти- DDR-4
  • Количество слотов памяти- 2
  • Оперативная память: 2 x DIMM, Max. 64Гб, DDR4 4500(O.C) - 2800(O.C.), 2666, 2400, 2133 МГц;
  • Слоты расширения- PCI-E 3.0 x16, 2 x PCI-E M.2
  • Тип слотов M.2: 2 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE 3.0 x 4 mode)
  • Звук- 8-канальный (7.1) SupremeFX S1220A
  • Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с), Intel® Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
  • Разъёмы на задней панели- 2 x USB 2.0, 4 x USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор- Mini-ITX (170 ммx 170 мм).

Упаковка и комплектация

Материнская плата ROG Strix Z390-I Gaming поставляется в небольшой картонной упаковке, которая по габаритам едва превышает сам девайс. Оформление выполнено стильно и красочно, что характерно для продукции из серии Republic of Gamers.
Технические характеристики ROG Strix Z390-I Gaming указаны на тыльной стороне упаковки. Здесь же представлен перечень разъемов тыльной панели платы.
В комплект поставки ROG Strix Z390-I Gaming входит:
  • руководство пользователя;
  • набор наклеек ROG;
  • карточка благодарности покупателя;
  • накопитель CD с драйверами и фирменным ПО;
  • купон на скидку 20% в магазине CableMod;
  • четыре кабеля SATA;
  • кабель-удлинитель для удобного подключения кнопок и светодиодных индикаторов корпуса;
  • один кабель для лент светодиодной подсветки;
  • винты и крепления для фиксации М.2 накопителей;
  • набор пластиковых стяжек;
  • антенна Wi-Fi.

Внешний вид и особенности

Интересной особенностью ROG Strix Z390-I Gaming является, конечно же, сверхмалый размер материнской платы при присутствующих в ней возможностях. Данная модель может принять на борт топовые процессоры Intel Core i7-9700k и Core i9-9900k, а также скоростную память DDR4. При этом не стеснена ROG Strix Z390-I Gaming и возможностями разгона этих компонентов. Вследствие форм-фактора Mini-ITX компоновка элементов на плате выполнена очень плотно.
Спереди места хватило лишь для одного разъема М.2, поэтому второй такой же разъем М.2 перекочевал на тыльную сторону ROG Strix Z390-I Gaming.
На тыльной панели разъемов ROG Strix Z390-I Gaming присутствует:
  • один HDMI;
  • один Displayport;
  • два USB 2.0;
  • четыре USB 3.1;
  • один USB 3.1 Gen 2 Type-C;
  • один гигабитный LAN RJ-45;
  • два гнезда для антенн Wi-Fi;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм miniJack.
С первого взгляда может показаться, что околосокетное пространство на ROG Strix Z390-I Gaming слишком плотно окружено радиаторами охлаждения, но так кажется лишь на фоне малых габаритов платы. Ради эксперимента мы попробовали поставить на ROG Strix Z390-I Gaming сверх габаритный кулер Deepcool ASSASSIN II, и он был установлен без проблем.
Рассматривать ROG Strix Z390-I Gaming мы начали с элементов охлаждения материнской платы. Один из радиаторов в нижней части платы предназначен для охлаждения М.2 накопителя. В это посадочное место могут быть установлены накопители размером 2242/2260/2280 с интерфейсами передачи данных SATA и PCIe 3.0 x4.
Для передачи тепла от тела накопителя на радиатор используется термопрокладка.
Небольшой радиатор охлаждения получил и чипсет материнской платы Intel Z390.
Для охлаждения системы питания процессора материнская плата оборудована двумя массивными радиаторами с большим оребрением.
Один из этих двух радиаторов параллельно играет роль кожуха для колодок разъемов тыльной панели платы.
Со снятыми элементами охлаждения материнская плата ROG Strix Z390-I Gaming смотрится более скромно, но не менее интересно.
В рамках форм-фактора Mini-ITX система питания процессора здесь несколько упрощена, но даже 10 фаз в обвязке питания все равно достаточно для 8-ядерных процессов Intel.
Управление питанием процессора на материнской плате ROG Strix Z390-I Gaming возложено на ШИМ-контроллер ASP1401СTB. Для подачи питания на плату используются 24-пин и 8-пин силовые разъемы.
Плата ROG Strix Z390-I Gaming располагает тремя разъемами 4-пин PWM для подключения систем охлаждения. Все они находятся на верхней грани материнской платы. Здесь же соседствует и пара разъемов для подключения лент подсветки с +5 и +12 В питанием.
Небольшой ряд диагностических светодиодов BOOT/VGA/DRAM/CPU распаян в правом верхнем углу ROG Strix Z390-I Gaming.
Для подключения накопителей с разъемом SATA материнская плата располагает 4-мя соответствующими разъемами. Все они находятся в правом нижнем углу. Здесь же пользователь обнаружит коннекторы USB 3.1 Gen 1 и USB 3.1 Gen 2 Type-C для подключения разъемов фронтальной панели корпуса.
Для графического адаптера предусмотрен единственный слот PCI-E 3.0 x16, усиленный металлическим кожухом.
Особенностью ROG Strix Z390-I Gaming является возможность установки двух накопителей М.2. В то время как один из разъемов находится на лицевой стороне печатной платы, второй прячется с обратной стороны PCB.
Звук на ROG Strix Z390-I Gaming представлен аудиосистемой 7.1 SupremeFX с кодеком S1220A.
Здесь производитель использует качественные японские конденсаторы Nichicon. К особенностям этой аудиосистемы относится поддержка высокоомных наушников.
Не обделена материнская плата ROG Strix Z390-I Gaming и светодиодной подсветкой. Ряд из 12-ти RGB диодов распаян на тыльной стороне в правой части материнской платы.
Проводные сетевые возможности ROG Strix Z390-I Gaming представлены гигабитным контроллером Intel WGI219V. Для реализации HDMI 2.0a на тыльной панели разъемов производитель использовал конвертер PS175HDM.

Возможности UEFI BIOS

Оболочка BIOS платы ROG Strix Z390-I Gaming оформлена в меру красочно и гармонично. Настройки разделены тематически, а их форма представления реализована в два вида интерфейса EZ Mode и Advanced Mode. На скриншоте ниже представлен EZ Mode, на котором отображается основная информация о системе.


Полный перечень настроек доступен при переходе на EZ Advanced Mode. Здесь присутствуют 8 страниц настроек, некоторые из которых заслуживают особого внимания.
Главным для оверклокеров будет раздел "Extreme Tweaker", в котором собраны все необходимые настройки для разгона компонентов системы.
Настройка периферийных устройств, накопителей и разъемов платы доступна во вкладке "Advanced".
Возможности управления вентиляторами и оперативные данные по их скорости вращения сосредоточены в разделе "Monitor". Здесь же присутствует информация о ключевых напряжениях и температурах системы.
Для настройки материнской платы с загрузочным накопителем соответствующие настройки присутствуют в разделе "Boot".
Сервисные функции BIOS материнской платы сосредоточены во вкладке "Tool". Здесь можно посмотреть установленные в сборку компоненты, обновить BIOS и работать с пользовательскими профилями настроек.
Сохранение изменений настроек или сброс BIOS на заводские настройки возможен в разделе "Exit".

Тестовый стенд и подсветка платы

  • Материнская плата: ASUS ROG Strix Z390-I Gaming;
  • Процессор: Intel Core i5-9700k 8-core;
  • Система охлаждения: Deepcool ASSASSIN II;
  • Термоинтерфейс: Arctic MX-2;
  • Оперативная память: Crucial Ballistix Sport LT DDR4-2400 8 Гб (4Gb*2);
  • Видеокарта: Intel UHD Graphics 630;
  • Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
  • Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
  • Корпус: Corsair 540 Air;
  • Операционная система: Windows 10 x64 Pro.
Для тестирования ROG Strix Z390-I Gaming был собран чуть более скромный тестовый стенд, чем в обзорах ранее. Для охлаждения процессора мы использовали массивный воздушный кулер Deepcool ASSASSIN II, а в качестве оперативной памяти были установлены два 4 Гб модуля Crucial Ballistix Sport LT DDR4-2400. Биос материнской платы ROG Strix Z390-I Gaming был обновлен до версии 1201 от 07/12/2018.
Подсветка на ROG Strix Z390-I Gaming выглядит скромно, но со вкусом. Двенадцать RGB диодов подсвечивают правую сторону материнской платы.


Точность установки напряжений и разгон процессора
Особенности работы материнской платы мы начали оценивать с работы устройства на заводских настройках. В этих условиях ROG Strix Z390-I Gaming, несмотря на значение настройки ASUS Multicore Enhancement в положении Auto в меню BIOS, под нагрузкой Prime95 позволяла потреблять процессору лишь 95 Вт. Закономерно, что в этих условиях процессор работал со всеми нагруженными 8-ю ядрами на частоте 3600-3700 МГц.
Переключив пункт ASUS Multicore Enhancement в положение Enabled, материнская плата ROG Strix Z390-I Gaming позволила процессору Intel Core i7-9700k использовать все возможности технологии TurboBoost. Но в этом случае нас ждал уже другой подвох. Нагруженный тем же стресс-тестом Prime95 процессор, показывал уже потребление до 250 Вт, что с нашей системой воздушного охлаждения вызывало быстрый перегрев. Причина такого поведения оказалась в том, что с настройками по умолчанию и активированной функцией ASUS Multicore Enhancement материнская плата ROG Strix Z390-I Gaming слишком сильно завышала напряжение на процессор.
Взяв контроль над напряжением в свои руки, мы смогли добиться существенного падения потребления питания до 172 Вт для Intel Core i7-9700k. В этих условиях под Prime95 процессор нагревался лишь до 82 градусов Цельсия.
А вот разгон процессора на ROG Strix Z390-I Gaming можно считать успешным лишь отчасти. И вина тут не в материнской плате, а в использовании воздушного кулера, которого оказалось недостаточно для столь горячего процессора в лице Intel Core i7-9700k. Мы смогли без проблем разогнать процессор по всем ядрам до частоты 4.9 ГГц, и он стабильно работал во всех тестовых приложениях и бенчмарках, но стресс-тест Prime95 не выдерживал наш кулер Deepcool ASSASSIN II. С бюджетной оперативной памятью Crucial Ballistix Sport LT DDR4-2400 на материнской плате ROG Strix Z390-I Gaming у нас не возникло никаких проблем. Мы с легкостью смогли разогнать оба модуля до частоты 3000 МГц, зафиксировав при этом основные тайминги на значениях 16-18-18-36-2Т.

Результаты производительности

Получив два варианта работы системы с материнской платой ROG Strix Z390-I Gaming, мы оценили производительность в ряде популярных бенчмарков:
  • CPU-Z Benchmark;
  • AIDA64 Memory Benchmark;
  • Cinebench R15;
  • Geekbench 4;
  • x.265 HD Benchmark x64;
  • PC Mark 10.
Большинство тестовых приложений благоприятно отозвалось на разгон процессора и оперативной памяти, продемонстрировав увеличение производительности.

Заключение

Рассматривать модель ROG Strix Z390-I Gamingисключительно как инструмент для оверклокингане приходится. Да и маловероятно, что интересующиеся этой материнской платой люди будут держать в приоритете именно разгон компонентов. Собрать в компактном корпусе систему с новыми 8-ядерными процессорами Intel - это именно то, что может дать таким пользователям ASUS ROG Strix Z390-I Gaming. И на этом направлении у данной модели многие моменты реализованы со знанием дела. Для тех же накопителей, невзирая на форм-фактор Mini-ITX, материнская плата предлагает четыре SATA и два М.2 разъема. А для удобного подключения интернет ROG Strix Z390-I Gaming оборудована не только проводным гигабитным LAN соединением, но и беспроводным модулем Wi-Fi. В соответствии с тенденциями времени на достойном уровне здесь реализованы звук, охлаждение и светодиодная подсветка платы. Удобным для многих пользователей малогабаритных ПК будет и наличие достаточного количества современных разъемов USB 3.1, включая пару USB 3.1 Gen 2 Type-C для передней и тыльной панели корпуса. Основным местом обитания этой материнской платы являются Mini-ITX системы, а с таким набором опций и возможностей ASUS ROG Strix Z390-I Gaming обязательно найдет своего покупателя.

Плюсы:
  • система питания с качественным охлаждением, способная выдержать высокую нагрузку при работе 8-ядерного процессора;
  • два разъема М.2, один с радиатором охлаждения;
  • поддержка 64 Гб оперативной памяти при наличии всего двух разъемов DDR4;
  • много разъемов USB 3.1, включая два USB 3.1 Gen 2 Type-C;
  • наличие беспроводного соединения, что очень актуально для форм-фактора Mini-ITX;
  • красочная подсветка RGB, два разъема для подключения лент подсветки;
  • металлизированный слот PCI-E для графического ускорителя;
  • в комплекте поставки присутствует кабель-удлинитель для удобного подключения кнопок и светодиодных индикаторов корпуса.
Минусы:
  • с настройками BIOS по умолчанию сильно завышается напряжение на процессор при нагрузке.
