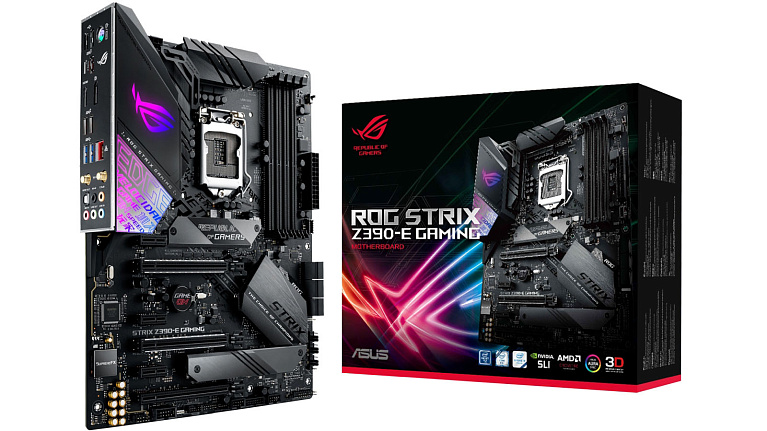

Обзор и тест материнской платы ASUS ROG Strix Z390-E Gaming
Вместе с выходом новых процессоров Coffee Lake Refresh в продажу
поступили обновленные модели материнских плат на базе свежего чипсета
Intel Z390. Компания ASUS в числе первых представила на рынок продукты
для энтузиастов и геймеров. На последних как раз и ориентирована
материнская плата ROG Strix Z390-E Gaming, как следует из названия.
Будучи продуктов серии Republic of Gamers этот продукт имеет хорошее
техническое оснащение и богатые возможности для построения
высокопроизводительного игрового ПК.
Вместе с выходом новых процессоров Coffee Lake Refresh в продажу поступили обновленные модели материнских плат на базе нового чипсета Intel Z390. Компания ASUS в числе первых представила на рынок продукты для энтузиастов и геймеров. На любителей игр как раз и ориентирована материнская платаROG Strix Z390-E Gaming, что и следует из названия. Будучи продуктом серии Republic of Gamers эта модель имеет хорошее техническое оснащение и богатые возможности для построения высокопроизводительного игрового ПК. В данном обзоре мы рассмотрим ASUS ROG Strix Z390-E Gaming, а также оценим ее оверклокерские возможности применительно к 8-ядерному процессору Intel Core i7-9700k.
Технические характеристики
- Модель- ROG STRIX Z390-E GAMING
- Socket- 1151 v2
- Чипсет- Intel Z390
- Тип памяти- DDR-4
- Количество слотов памяти- 4
- Оперативная память:
- 4 x DIMM, Max. 64Гб, DDR4 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666, 2400, 2133 МГц;
- Слоты расширения- 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x PCI-E M.2
- Тип слотов M.2:
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280 (both SATA & PCIE mode)
- 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode)
- Поддерживаемые режимы PCI-Express:
- 2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
- 1 x PCIe 3.0 x16 (max at x4 mode)
- 3 x PCIe 3.0 x1 (max at x1 mode)
- Звук- 8-канальный (7.1) SupremeFX S1220A
- Сетевой интерфейс- Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с), Intel® Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
- Разъёмы на задней панели- PS/2, 2 x USB 2.0, 5 x USB 3.1, USB 3.1 Type-C, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
- Форм-фактор- ATX (305 ммx 244 мм).
Упаковка и комплектация
Своего потребителя плата ROG Strix Z390-E Gaming встречает в нарядной красочной картонной коробке. На лицевой грани упаковки содержится фотография устройства, а также указана модель и наименование серии продукта.
Тыльная сторона коробки ROG Strix Z390-E Gaming заполнена описанием технических характеристик и разъемов материнской платы.
В числе фирменных особенностей ROG Strix Z390-E Gaming производитель выделяет комплектный вентилятор для дополнительного обдува радиаторов системы питания материнской платы, фирменную подсветку AURA Sync, два радиатора охлаждения для М.2 накопителей, а также поддержку адресуемых лент подсветки RGB.
Внутри картонной коробки плата находится в антистатическом пакете. Поверх нее находится небольшой бокс, в котором лежит антенна Wi-Fi.
В комплектацию ROG Strix Z390-E Gaming входит:
- руководство пользователя;
- набор наклеек ROG;
- информационная табличка на ручку двери;
- накопитель CD с драйверами и фирменным ПО;
- карточка благодарности покупателя;
- четыре кабеля SATA;
- два кабеля для светодиодной подсветки;
- термощуп;
- винты для фиксации М.2 накопителей;
- вентилятор 40х40 мм с винтами для крепления;
- набор пластиковых стяжек;
- мостик 2-Way SLI;
- антенна Wi-Fi.
Внешний вид и особенности
Материнская плата ROG Strix Z390-E Gaming выполнена в форм-факторе АТХ с габаритами 305х244 мм. Для установки в корпус ПК используется девять точек крепления. Для подключения систем охлаждения плата ROG Strix Z390-E Gaming располагает семью разъемами 4-пин PWM, поддерживающие СЖО с высокопроизводительными помпами.
Небольшой фирменный рисунок на лицевой стороне печатной платы ROG Strix Z390-E Gaming присутствует, но еще больше этих стильных надписей содержится на тыльной стороне PCB.
Тыльная панель разъемов ROG Strix Z390-E Gaming предлагает пользователю следующие интерфейсы:
- один PS/2 для клавиатуры или мыши;
- два USB 2.0;
- два USB 3.1 Gen 1;
- три USB 3.1 Gen 2 Type-A;
- один USB 3.1 Gen 2 Type-C;
- один HDMI;
- один DisplayPort;
- один LAN RJ-45;
- пять аудио 3.5 мм;
- один оптический S/PDIF Out;
- два гнезда для антенны Wi-Fi.
Особенность системы питания процессора на материнской плате ROG Strix Z390-E Gaming в том, что здесь производитель предусмотрел принудительный обдув радиаторов с помощью 40 мм вентилятора. Данный вентилятор входит в комплект поставки материнской платы, а крепление для его установки уже инсталлировано на радиатор охлаждения. Этот шаг является своеобразной подготовкой продукта для обеспечения надежной работы с новыми высокопроизводительными и горячими 8-ядерными процессорами Intel.
Для того, чтобы изучить ROG Strix Z390-E Gaming более подробно, произведем демонтаж навесных элементов платы, которые также рассмотрим в отдельности. Первым таким элементом будет декоративная панель, закрывающая колодки разъемов платы, в корпус которой встроен модуль светодиодной адресуемой подсветки RGB.
Два небольших алюминиевых радиатора служат для охлаждения устанавливаемых М.2 накопителей. Контакт с ними производится через термопрокладки.
За охлаждение чипсета Intel Z390 отвечает массивный радиатор с красочным оформлением в виде стильных надписей и тряпичным ярлыком ROG.
А самая важная задача в охлаждении системы питания процессора на плате возложена на два больших алюминиевых радиатора с множеством прорезей. Оба они контактируют с элементной базой через термопрокладки, а для обдува основного радиатора предусмотрено крепление для установки 40 мм вентилятора.
Сама система питания процессора на материнской плате ROG Strix Z390-E Gaming построена с использованием высококачественных компонентов и микросхем DrMos, которые сочетают в себе транзисторы верхнего и нижнего плеча и драйверы, обеспечивающие качественное питание процессора. В вопросе организации питания по числу фаз существует двоякое мнение относительно последних продуктов ASUS. Одна часть экспертов утверждает, что перед нами 6-фазная система питания, где четыре двойные фазы отвечают за питание вычислительных ядер CPU и еще две за встроенное видеоядро процессора. Другая несогласная часть экспертов говорит, что данная система питания построена по 10-фазной схеме в комбинации 8+2.
Управление всей системой питания процессора на плате ROG Strix Z390-E Gaming возложено на цифровой ШИМ-контроллер Digi+VRM ASP1400CTB.
Специальный разъем ProCool служит для надежного подключения кабелей. По этому разъему материнская плата получает энергию для дополнительного питания процессора.
Чипсет материнской платы Intel Z390 расположился ниже разъемов оперативной памяти. Для его охлаждения предусмотрен массивный алюминиевый радиатор.
Для графических адаптеров и плат расширений с интерфейсом PCI-E материнская плата ROG Strix Z390-E Gaming предлагает:
- два слота форм-фактора PCI-E 3.0 x16 с усиленным металлическим корпусом, работающим по схеме х16+х0 или х8+х8 линий PCIe (от процессора);
- один слот форм-фактора PCI-E 3.0 x16 с количеством линий х4 PCIe (от чипсета Intel Z390);
- три слота форм-фактора PCI-E 3.0 x1 (от чипсета Intel Z390).
Материнская плата ROG Strix Z390-E Gaming поддерживает установку двух видеокарт по технологиям NVIDIA SLI 2-Way и установку трех графических адаптеров по технологии AMD 3-Way CrossfireX.
Для управления линиями PCIe и распределениями их между слотами используются мультиплексоры ASMedia ASM1480.
В первый разъем М.2 могут быть установлены накопители типоразмером 2242/2260 и 2280 с интерфейсом передачи данных SATA и PCIe 3.0 x4.
Второй слот М.2 готов принять на борт устройства с интерфейсом передачи данных PCIe 3.0 x4 с типоразмерами 2242/2260/2280 и 22110.
Звуковой системой платы ROG Strix Z390-E Gaming является SupremeFX, которая часто встречается в топовых продуктах этого производителя. Основу звуковой обвязки составляют высококачественный кодек S1220A и японские аудиоконденсаторы Nichicon. Реализовано определение импеданса, экранирование и двойной усилитель для высокоомных наушников.
Для лент светодиодной подсветки RGB реализованы три разъема. Один из них находится на нижней грани материнской платы и рассчитан на подключение стандартных 12В RGB-лент. Еще два разъема размещены на верхней части платы и под SATA разъемами. Эти два 5В разъема поддерживают программируемые RGB-ленты.
Для расширения возможностей ROG Strix Z390-E Gaming в нижней правой части печатной платы распаяны две колодки разъемов USB 2.0 и одна колодка разъемов USB 3.1 Gen 1.
К материнской плате ROG Strix Z390-E Gaming может быть подключено до шести устройств с разъемами SATA 6 Гбит/с. Соответствующие колодки находятся в правой части печатной платы.
Для реализации проводного LAN соединения задействован гигабитный контроллер Intel I219V с модулем защиты от антистатических и грозовых помех разъема. Беспроводные интерфейсы Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 5.0 функционируют на плате благодаря модулю Intel Wireless-AC 9560.
Для хранения прошивки BIOS материнская плата ROG Strix Z390-E Gaming используется одну микросхему Winbond, расположенную между первым и вторым слотом PCI-E x16.
Возможности UEFI BIOS
Настройки BIOS платы ROG Strix Z390-E Gaming оформлены в соответствии с корпоративным стилем серии Republic of Gamers в красно-черных цветах. Оболочка UEFI BIOS представлена двумя интерфейсами: EZ Mode - для информации о системе, а также Advanced Mode в виде полного перечня настроек.
Переключение между интерфейсами выполняется клавишей F7. В режиме Advanced Mode вкладка "My Favorites" содержит часто используемые настройки BIOS. Следующий раздел "Main" включает в себя информацию о модели платы, ее версии BIOS, объеме памяти, модели и частоты установленного процессора.
Раздел "Ai Tweaker" по традиции вобрал в себя все настройки для оверклокинга и тонкого тюнинга системы. Данный пункт меню содержит очень много настроек, что характерно для материнских плат ASUS с чипсетами Intel Z-серии.
Работа периферии и слотов материнской платы может быть контролируема рядом настроек раздела "Advanced".
Раздел "Monitor" содержит информацию о температурах, напряжении и скоростях вращения подключенных систем охлаждения. Здесь же можно настроить алгоритм работы последних. Доступно управление PWM и DC.
Вкладка "Boot" отвечает за загрузку операционной системы. Здесь можно выбрать загрузочный накопитель по умолчанию, а также настроить порядок и условия загрузки системы.
Еще один большой раздел "Tool" отвечает за сервисные функции материнской платы. Внутри пользователь обнаружит инструменты для обновления BIOS, сохранения профилей настроек, мониторинг PCI-e слотов материнской платы и другие сервисные опции.
Для сохранения настроек BIOS, сброса их на заводские и выхода из настроек без применения изменения служит вкладка "Exit".
Тестовый стенд и подсветка платы
- Материнская плата: ASUS ROG STRIX Z390-E GAMING;
- Процессор: Intel Core i5-9700k 8-core;
- Система охлаждения: Enermax LiqFusion 240;
- Термоинтерфейс: Arctic MX-2;
- Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
- Видеокарта: Intel UHD Graphics 630;
- Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
- Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
- Корпус: Corsair 540 Air;
- Операционная система: Windows 10 x64 Pro.
Для теста материнской платы ROG Strix Z390-E Gaming, а также оценки ее оверклокерских возможностей мы выбрали соответствующий процессор. Новый 8-ядерный Intel Core i7-9700k занял место в сокете материнской платы, прошивка BIOS которой была обновлена до последней версии 0602 от 19/10/2018.
Тестовая система была собрана в корпус Corsair 540 Air. В качестве оперативной памяти использовались четыре 8Гб модуля Corsair Vengeance RGB Pro DDR4-3600.
На материнской плате ROG Strix Z390-E Gaming присутствует лишь один модуль RGB-подсветки, но он оформлен достаточно красочно и со вкусом. Панель адресной RGB-подсветки закрывает колодки разъемов материнской платы. На ней подсвечивается логотип ROG и фирменные надписи современного стиля продуктов ASUS.
Точность установки напряжений и разгон процессора
Для того, чтобы понять, насколько корректно материнская плата ROG Strix Z390-E Gaming может работать с новыми 8-ядерными процессорами Intel, были проведены тесты при различных настройках системы питания процессора. Первым экспериментом мы рассмотрели работу ROG Strix Z390-E Gaming с настройками BIOS умолчанию. При нагрузке всех 8-ми ядер процессора программой Prime95 было выявлено, на сколько сильно плата завышает напряжение. Среднее напряжение на каждом из ядер составило 1.318 В под нагрузкой, что неминуемо привело к потреблению питания процессора до 200 Вт. Под системой жидкостного охлаждения Enermax LiqFusion 240 наш i7-9700k нагревался до 90 градусов Цельсия.
В попытке взять контроль в свои руки мы установили в BIOS значение CPU Load-Line Colibration - Level 7, а напряжение установили вручную на 1.2 В. С этими настройками процессор Intel Core i7-9700k снизил свое энергопотребление с 200 до 170 Вт, а его температура упала с 90 до 81 градуса Цельсия. При этом рабочее напряжение на ядрах процессора под нагрузкой составило 1.229 В. Этот пример показывает, что в случае с ROG Strix Z390-E Gaming управление питанием лучше взять под контроль пользователя, а не доверять автоматике.
Третьим этапом наших экспериментов с ROG Strix Z390-E Gaming стал разгон процессора Intel Core i7-9700k. Несмотря на используемую нами систему охлаждения Enermax LiqFusion 240 с ее компактным радиатором, мы смогли добиться результата в 4.9 ГГц по всем восьми ядрам i7-9700k. Рабочее напряжение при этом понадобилось повысить до 1.400 В, но фактически под нагрузкой оно составляло 1.413 В. В этих условиях процессор потреблял до 240 Вт в нагрузке и нагревался до 99 градусов Цельсия. Результат под Prime95 с его AVX инструкциями более чем достойный. Чувствовалось, что наш экземпляр процессора способен взять и более высокие частоты, но камнем преткновения стала недостаточно эффективная система охлаждения CPU.
Оперативная память Corsair Vengeance RGB Pro на материнской плате ROG Strix Z390-E Gaming без проблем заработала на частоте 3600 МГц с таймингами 18-19-19-39-2Т при напряжении 1.35 В.
Результаты производительности
Для оценки производительности системы на базе материнской платы ROG Strix Z390-E Gaming мы выбрали два режима:
- дефолтные значения BIOS, процессор i7-9700k в режиме Auto, оперативная память Corsair Vengeance RGB Pro на частоте 2133 МГц с таймингами 15-15-15-36-1Т;
- разгон через BIOS, процессор i7-9700k на частоте 4.9 ГГц, оперативная память Corsair Vengeance RGB Pro на частоте 3600 МГц с таймингами 18-19-19-39-2Т.
Список тестовых бенчмарков был следующим:
- CPU-Z Benchmark;
- AIDA64 Memory Benchmark;
- Cinebench R15;
- Geekbench 4;
- x.265 HD Benchmark x64;
- PC Mark 10.
Заключение
Для того, чтобы в полной мере сформировать впечатление о ASUS ROG Strix Z390-E Gaming, необходимо проанализировать возможности этого продукта. Будучи материнской платой, созданной для построения продвинутой игровой платформы, ROG Strix Z390-E Gaming располагает богатым технически оснащением для этой задачи. Множество современных интерфейсов и портов, пара разъемов М.2 с алюминиевыми радиаторами, проводные и беспроводные соединения, премиальная звуковая аудиосистема SupremeFX и богатые возможности подключения элементов RGB делают ROG Strix Z390-E Gaming по-настоящему упакованным продуктом. А наличие современного чипсета Intel Z390 и хорошей системы питания процессора с возможностью активного охлаждения 40 мм вентилятором позволяют раскрыть оверклокерский потенциал системы посредством разгона новых 8-ядерных процессоров Intel и оперативной памяти до высоких значений.
Плюсы:
- отличная готовность системы питания для разгона 8-ядерных процессоров с потреблением до 250 Вт;
- активный обдув радиаторов охлаждения предусмотрен комплектным 40 мм вентилятором;
- два разъема М.2 с радиаторами охлаждения;
- наличие USB 3.1 Gen 2 для фронтальной и тыльной панели корпуса;
- реализация Wi-Fi и Bluetooth;
- качественная аудиосистема SupremeFX с поддержкой высокоомных наушников;
- стильный внешний вид печатной платы и радиаторов охлаждения;
- богатая поддержка RGB-лент, включая программируемые элементы.
Минусы:
- отсутствие кнопок включения и перезагрузки системы на плате.
