Обзор и тестирование корпуса Corsair Carbide Series SPEC-05

Любители компьютерных игр хорошо знакомы с продукцией компании Corsair. Узнаваемый пиратский логотип красуется на геймерской периферии и комплектующих для ПК. В арсенале производителяприсутствует много моделей корпусов, с внешним видом которых продолжаются эксперименты. Особенно эта тенденция заметна в среднебюджетной линейке Carbide Series SPEC.

Еще совсем недавно мы восхищались необычной формой модели SPEC-ALPHA, которая с небольшими модификациями была унаследована корпусом SPEC-04. Но, видимо, классика более востребована, и дизайнеры выпустили SPEC-05. Изменения коснулись внешнего вида лицевой панели, и боковая панель стала полностью прозрачной. Само шасси осталось почти без изменений.

Давайте рассмотрим достоинства и недостатки корпуса Corsair Carbide Series SPEC-05. На сколько он достоин носить звание «игровой модели с превосходным потенциалом охлаждения и простой организацией пространства», как заявляет производитель. С учетом довольно высокой цены (более 5000 рублей) покупатель ожидает от него соответствующих потребительских качеств.


Технические характеристики

  • Размеры (Д × Ш × В): 483×199×433 мм;
  • Вес: 4.5 кг;
  • Материал: сталь и пластик;
  • Материнские платы: Mini-ATX, Micro-ATX, ATX;
  • Максимальная длина графического процессора: 370 мм;
  • Максимальная высота системы охлаждения процессора: 150 мм;
  • Максимальная длина блока питания ATX: 180 мм;
  • Слоты расширения: 7;
  • Отсеки для дисков 5,25 дюйма: нет;
  • Съемные корзины для накопителей 3,5 или 2,5”: 3;
  • Возможность установки дополнительных накопителей 2,5”: 2;
  • Компоновка устройств охлаждения:
    • спереди: 3x120 мм, или 2x140 мм (в комплект входят 1 вентилятор 120 мм с красной светодиодной подсветкой);
    • сверху: 2x120 мм;
    • сзади: 1x120 мм.
  • Совместимость с радиаторами:
    • 240 и 360 мм: только спереди (для установки 360 мм демонтируется корзина HDD);
    • 120 мм: спереди или сзади (сверху в зависимости от установленных комплектующих).
  • Встроенные пылевые фильтры на нижнем воздухозаборнике;
  • Элементы передней панели ввода-вывода: 2xUSB 3.0, разъемы для микрофона и наушников, кнопки включения питания и перезапуска;
  • Гарантия: 1 год;
  • Средняя цена: 5000 руб.

Упаковка и комплектация

Корпус поставляется в картонной коробке с черно-белой полиграфией. На лицевой стороне расположен рисунок корпуса на фоне логотипа компании. Указано, что это корпус для игрового ПК формата Mid-Tower ATX.

С другой стороны упаковки представлена схема корпуса в разборе со списком всех элементов.

На одном из торцов чертеж вида спереди и сбоку, а также краткая спецификация изделия, на втором торце присутствует наклейка с серийным номером, указанием цвета, наличием акрилового окна и одного вентилятора в комплекте. По бокам коробки прорезаны ручки для удобства транспортировки.

Корпус упакован в целлофан и зафиксирован двумя вставками из пенопласта. Акриловое окно защищено полиэтиленовой наклейкой.

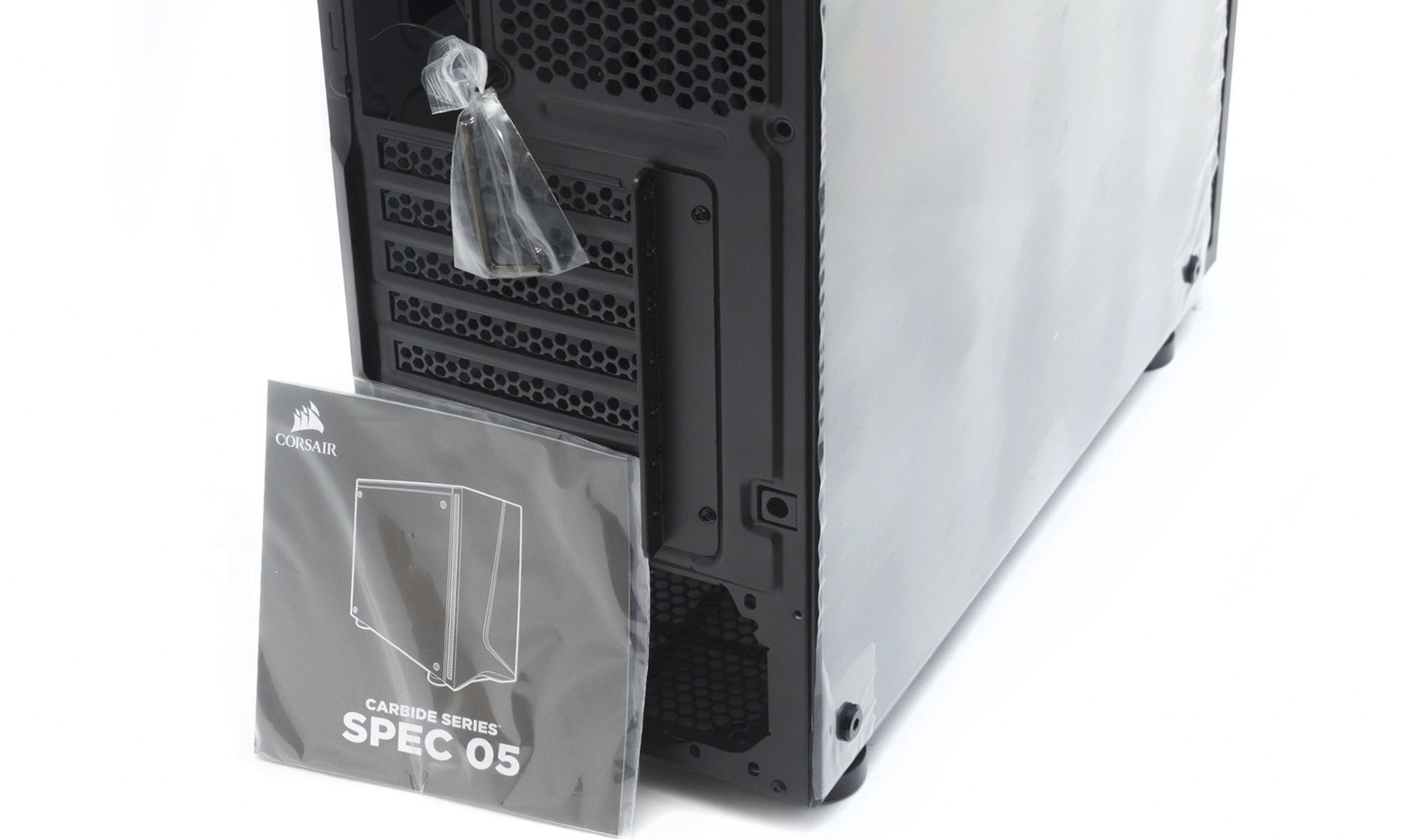

В комплект входит инструкция по сборке и гарантийный талон. Непосредственно к корпусу крепится пакетик с шестигранным ключом для снятия прозрачной панели.

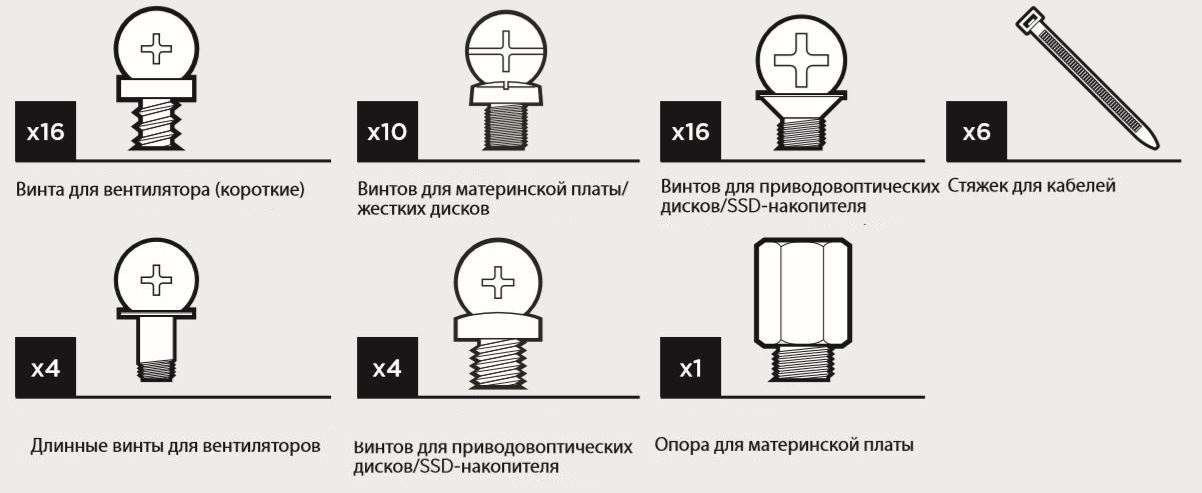

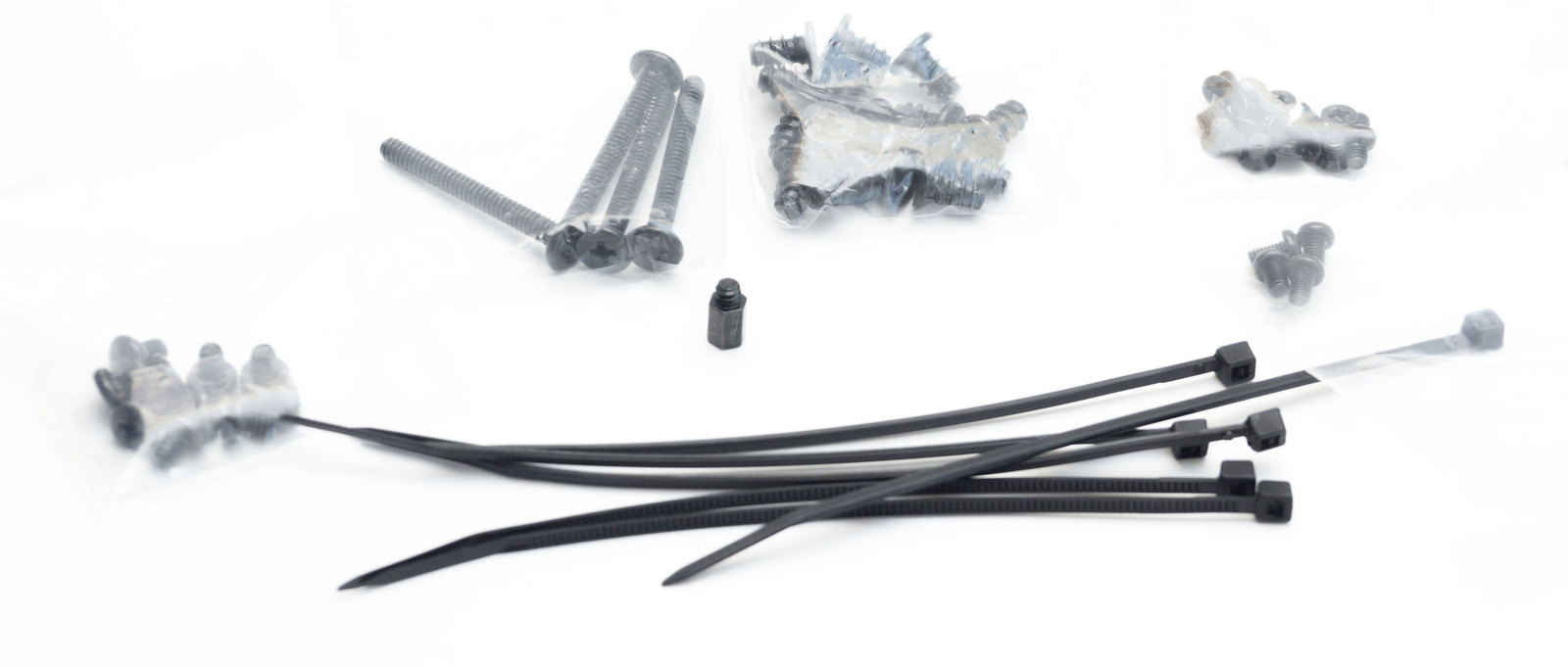

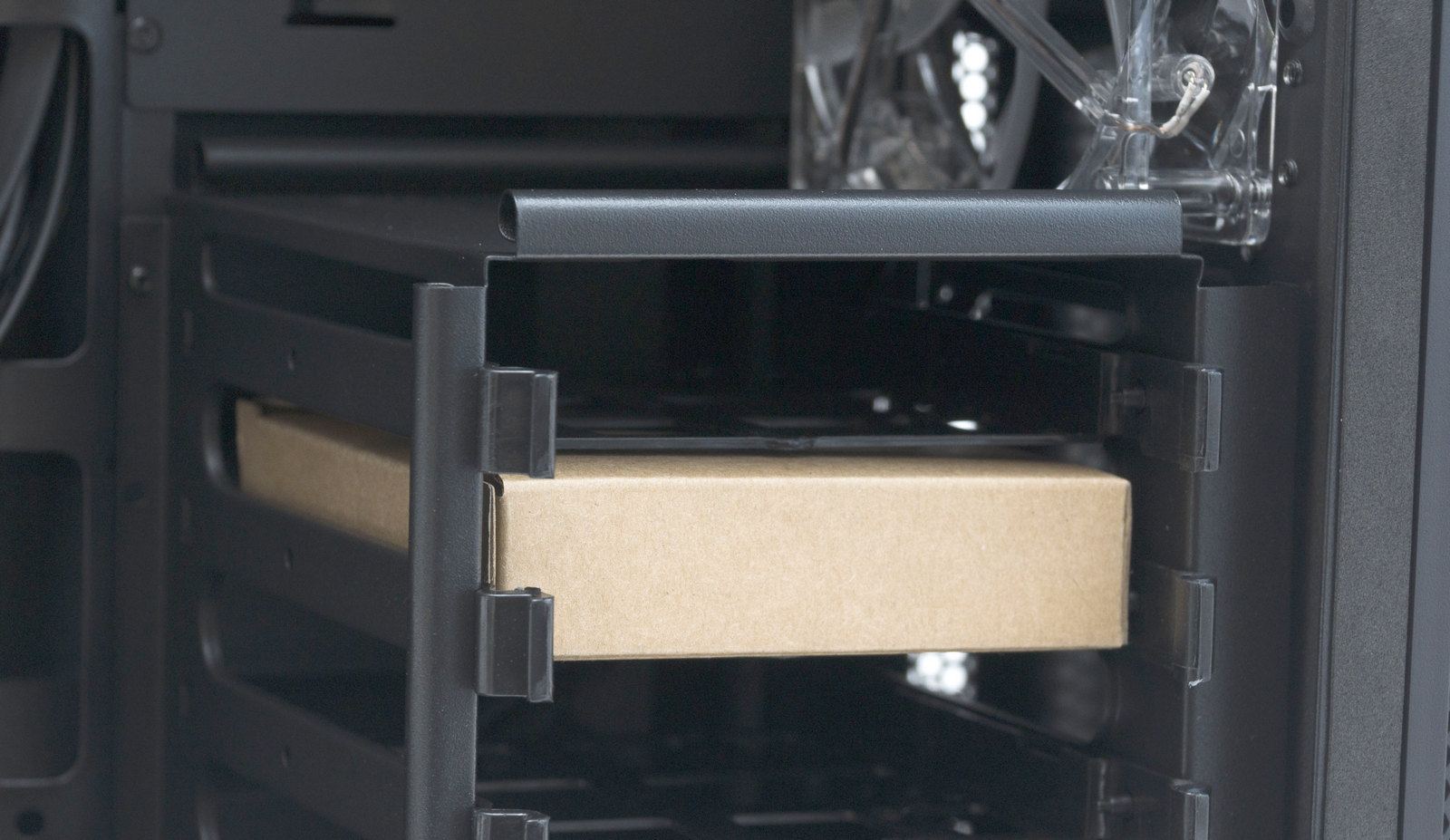

В съемной корзине HDD закреплена картонная коробка с набором винтов и стяжек.

Вентилятор в комплекте всего один, модель - A1225M12S с красной подсветкой. Корпус и крыльчатка из прозрачного акрила. Установлен вентилятор на центре передней панели, ориентирован на вдув.

Съемный противопылевой фильтр в комплекте также один, установлен он снизу на вентиляции блока питания.

Внешний вид

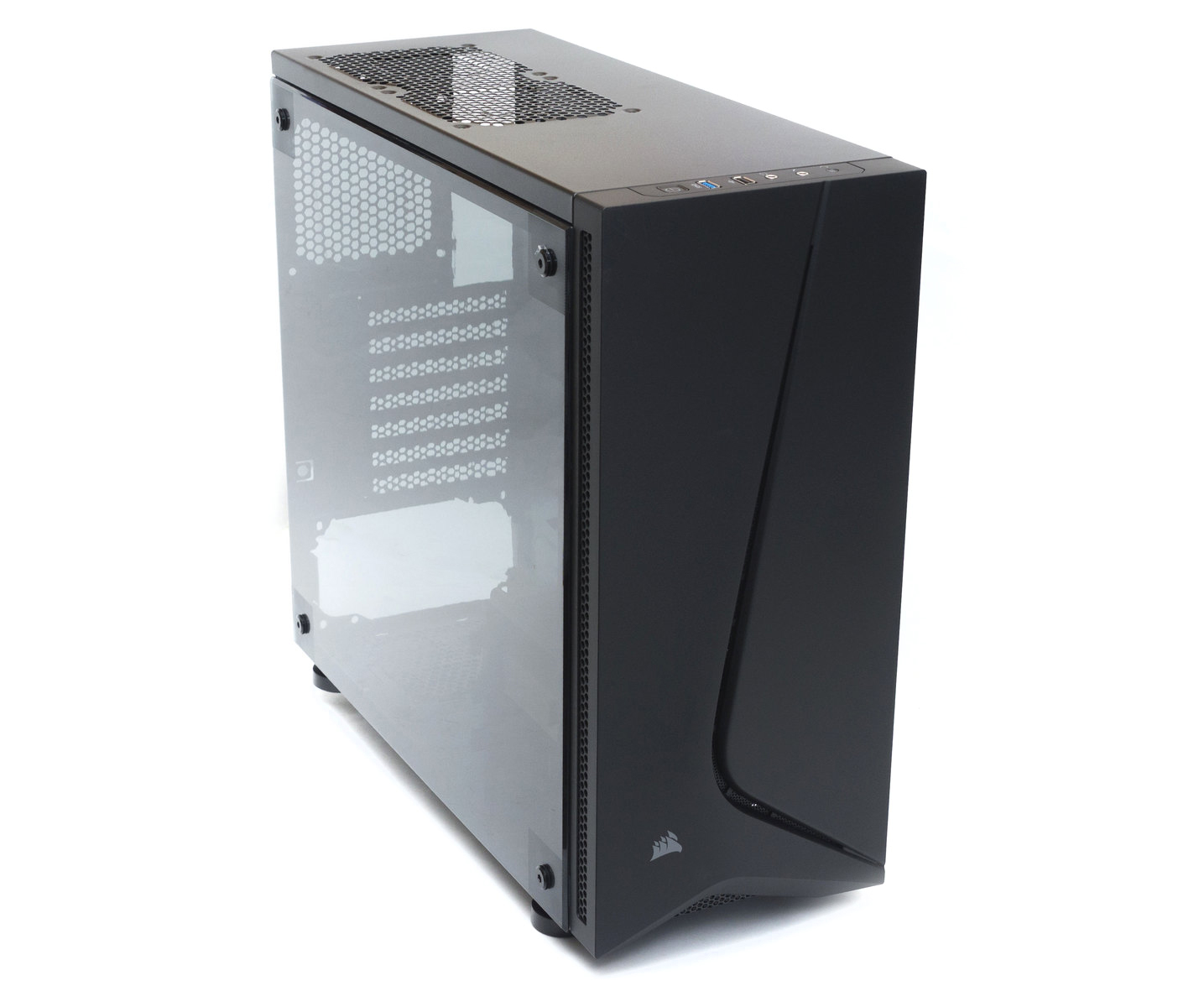

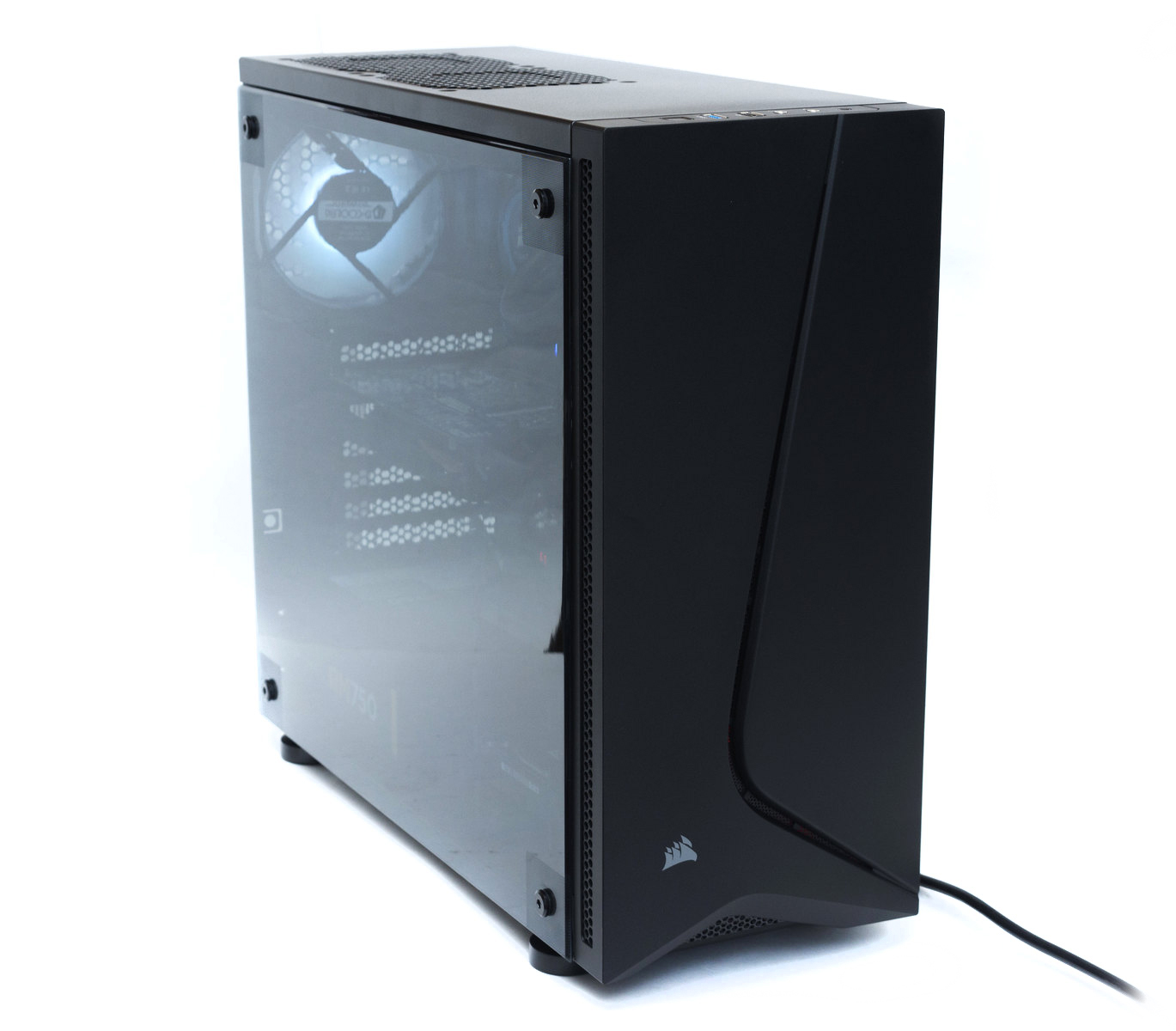

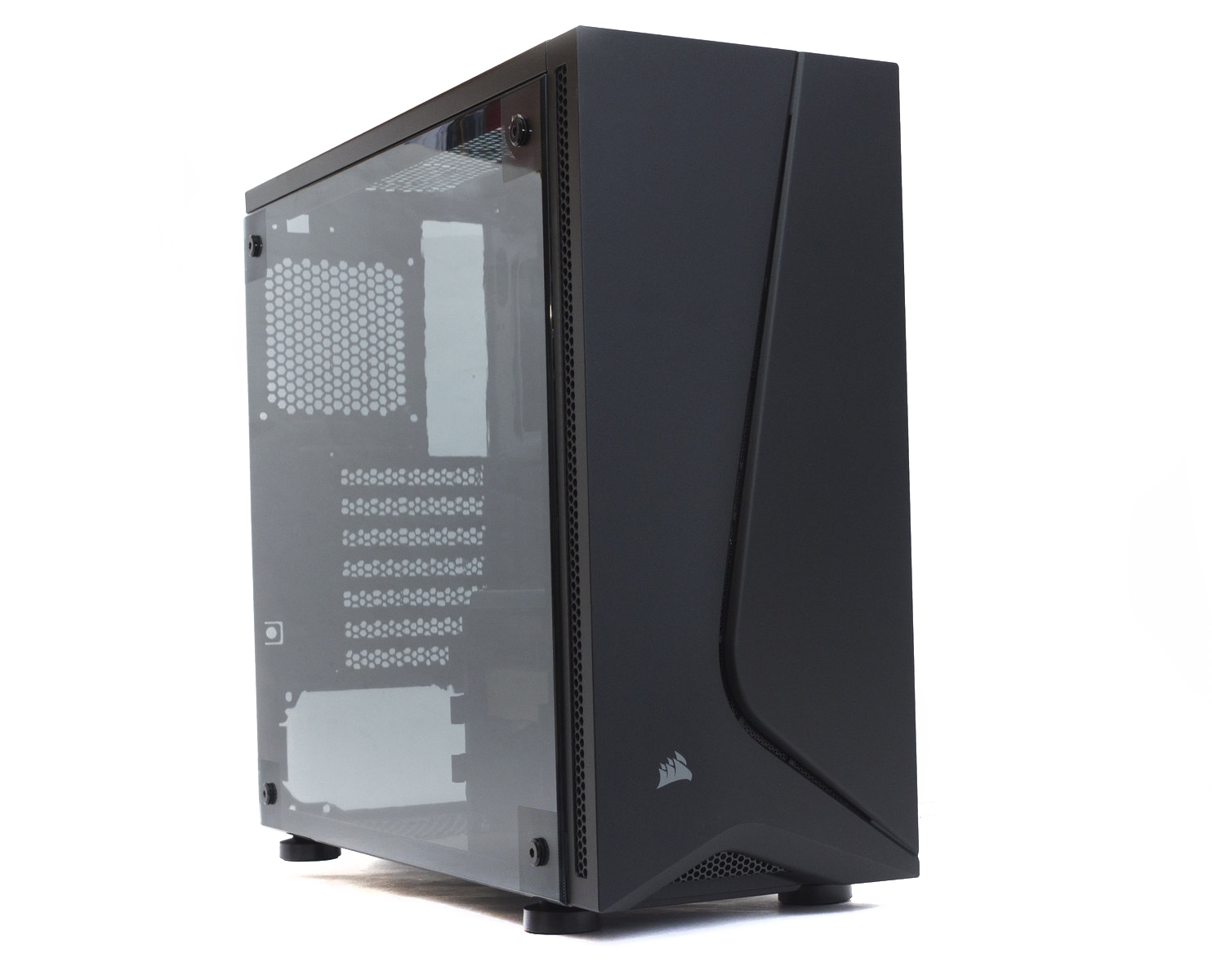

Перед нами классический призматический корпус черного цвета. Оригинальности ему придают передняя и боковая съемная панель.

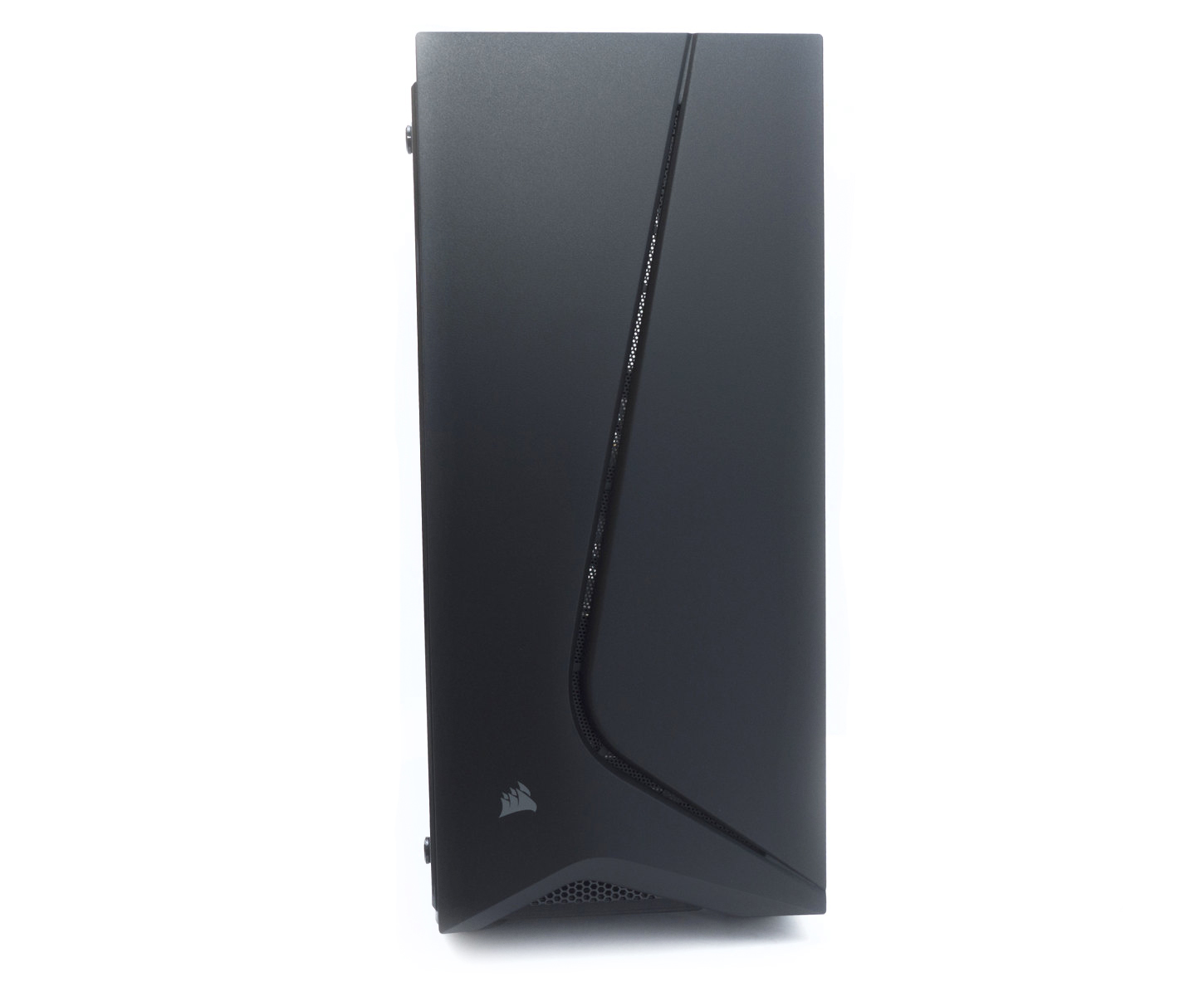

Передняя панель выполнена из матового черного пластика с шершавой поверхностью.

Отсутствие глянца радует – меньше отпечатков и пятен. По центру панель разделена прорезью в виде волны – видимо, ассоциация с парусом на логотипе компании. Нижняя кромка также с изгибом.

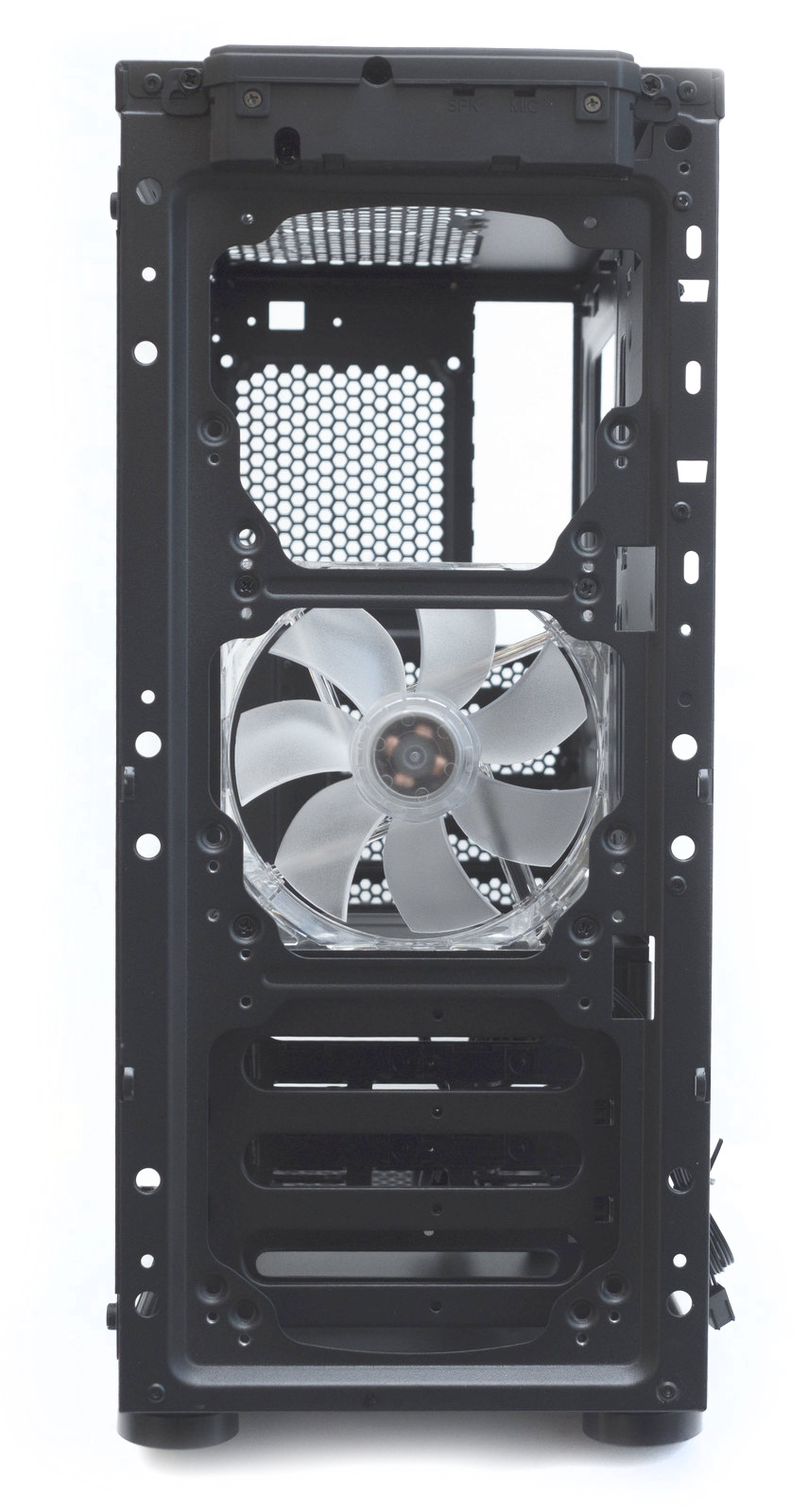

Под вырезами вставлена мелкоячеистая металлическая сетка. По боковым торцам пластиковой панели - вентиляционные узкие окна с металлическими сетками с крупной перфорацией. Лично нам такой вариант вентиляции нравиться больше, чем сплошная сетка на всю переднюю панель.

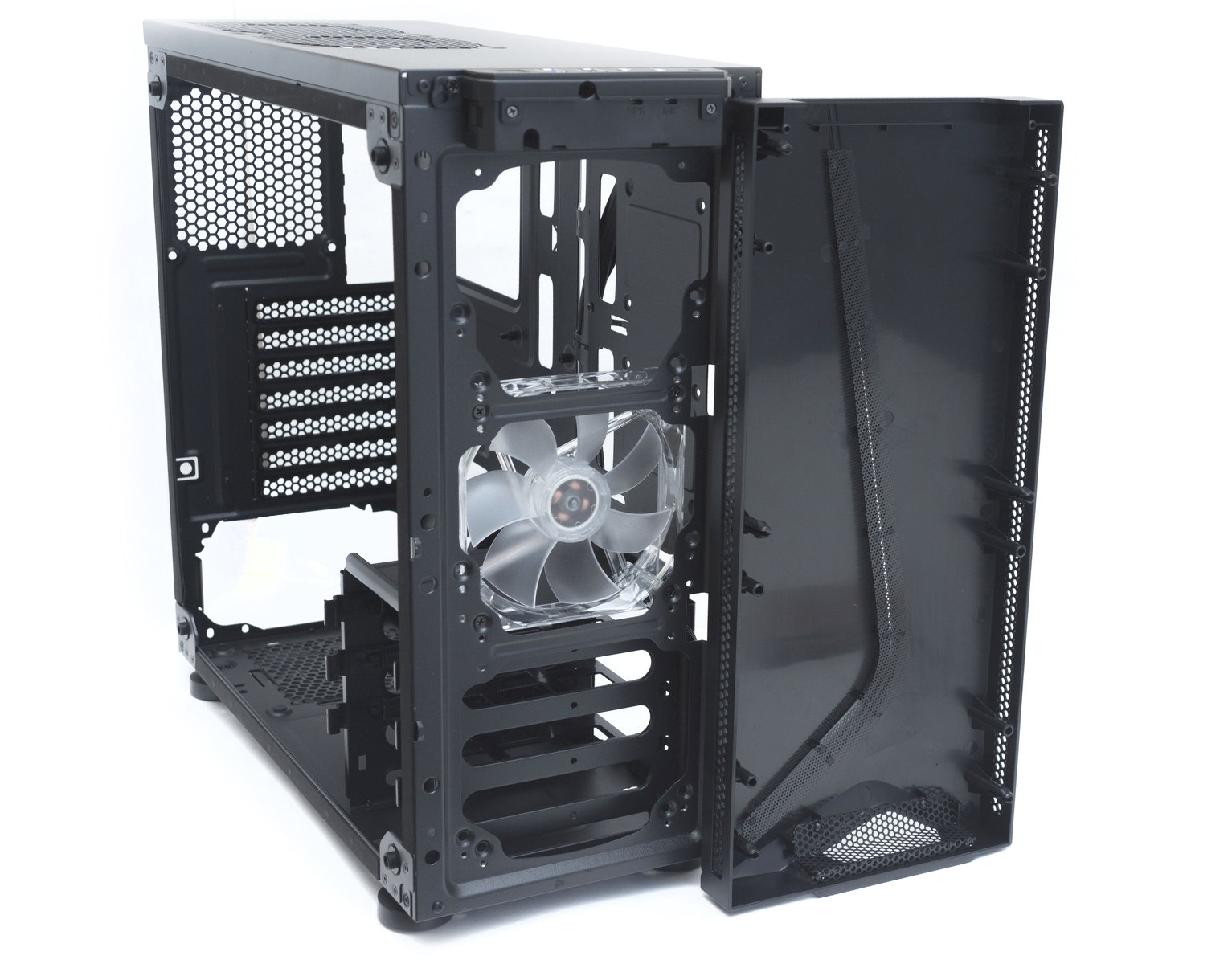

Панель съемная, на пластиковых защелках без винтов. Для удобства ее съема снизу сделана ручка в виде выступа.

На левом боку вставлена стенка полностью из тонированного акрила.

Акрил довольно тонкий – менее 5 мм. Обращаться с ним нужно осторожно.

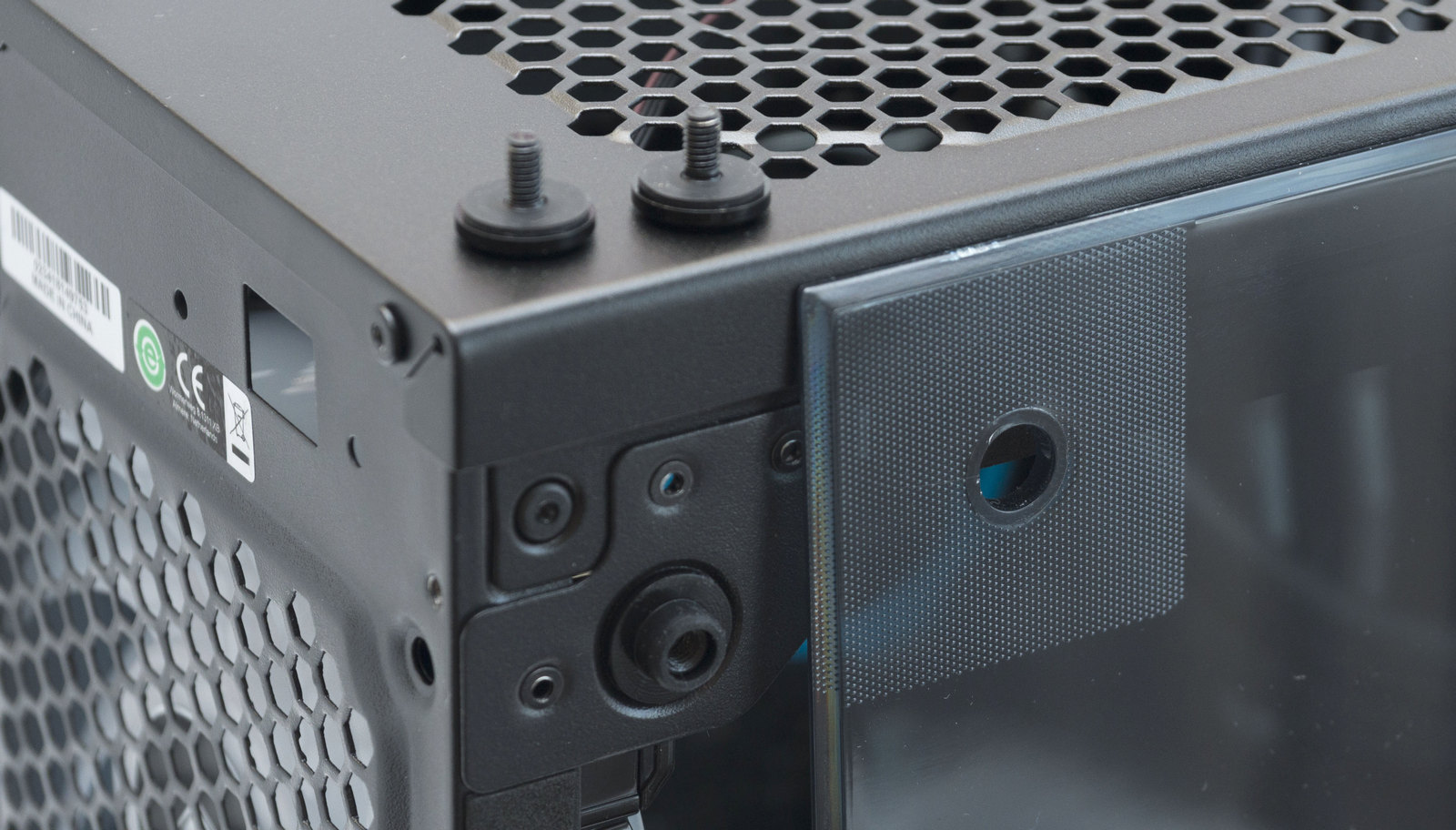

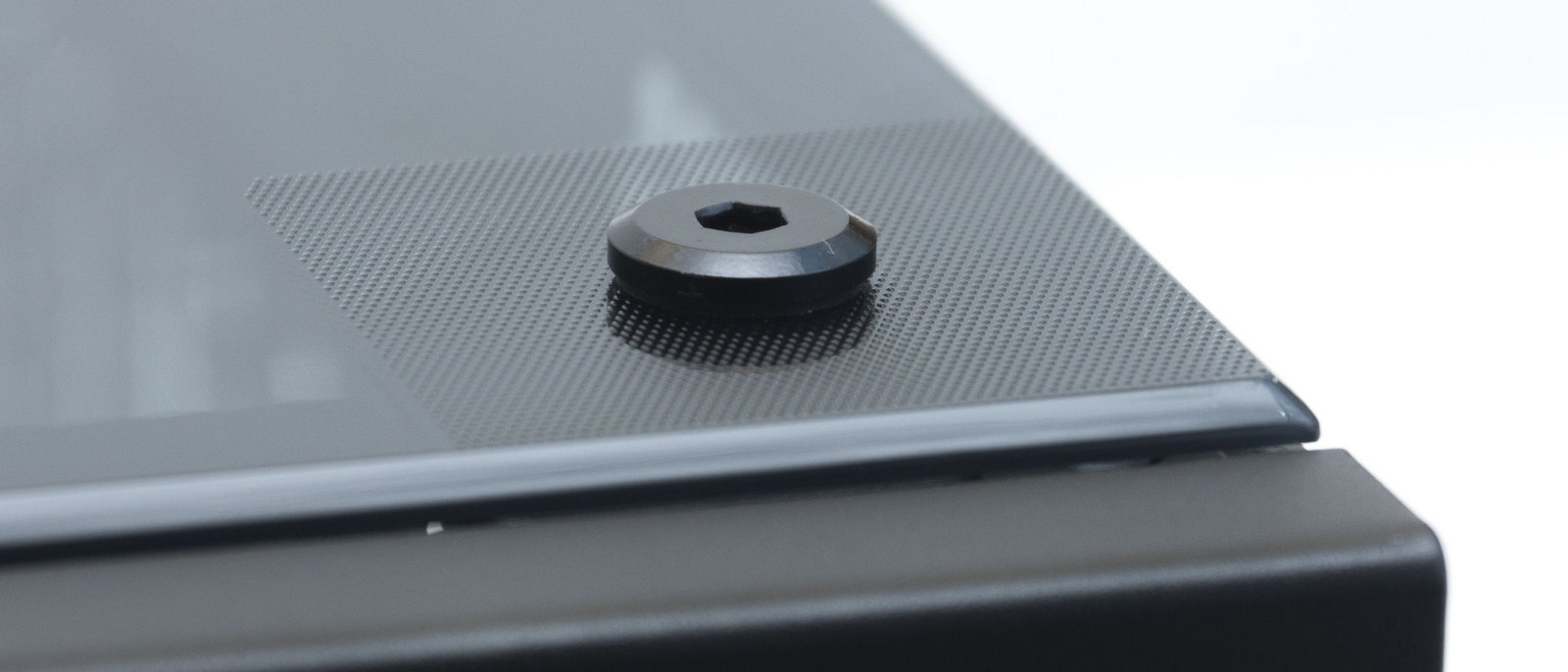

На углах квадратная область с насечками и отверстиями для крепления.

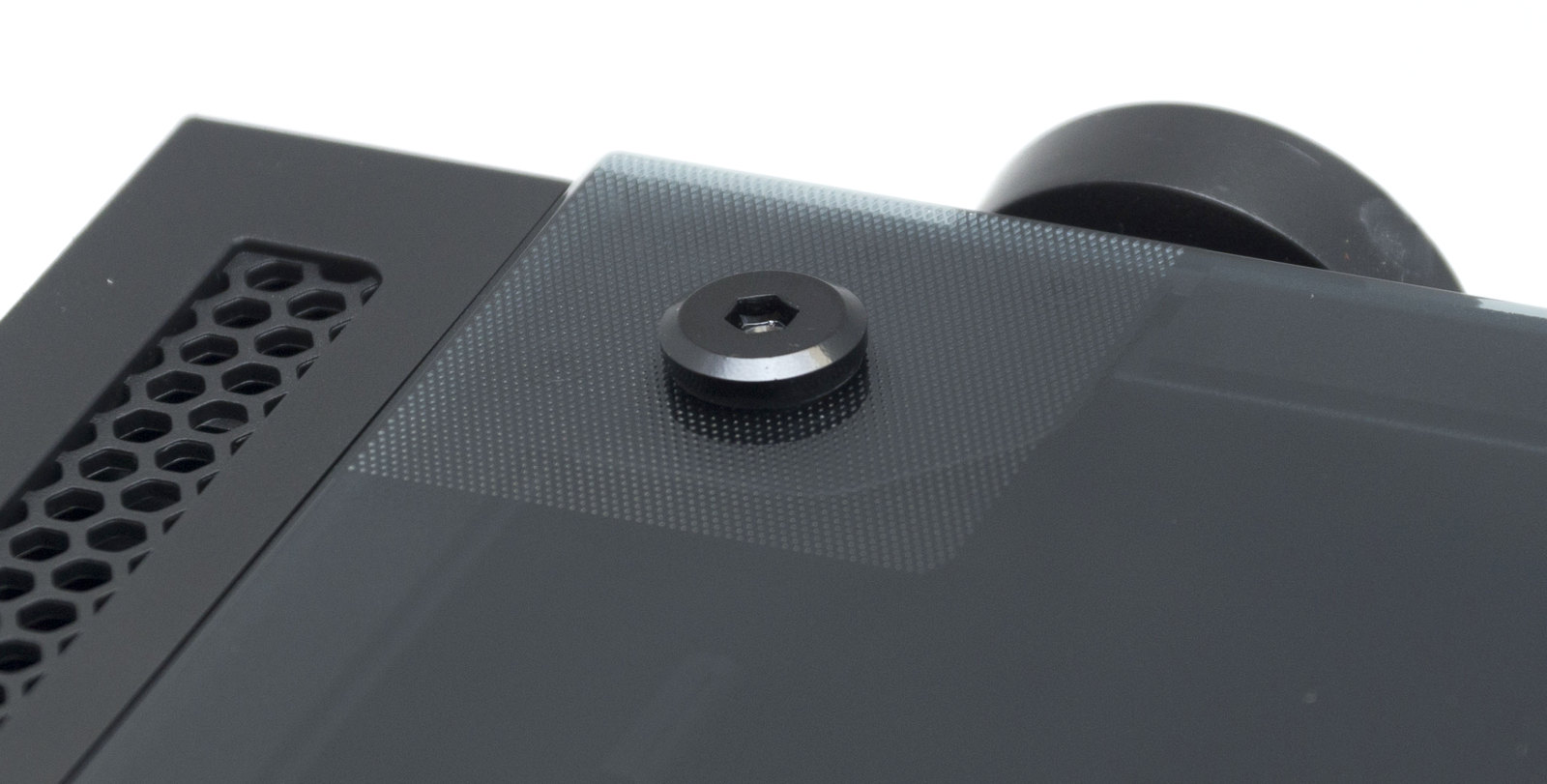

Панель одевается на выступы с резиновыми уплотнителями и прижимается винтами с крупными головками под шестигранную отвертку.

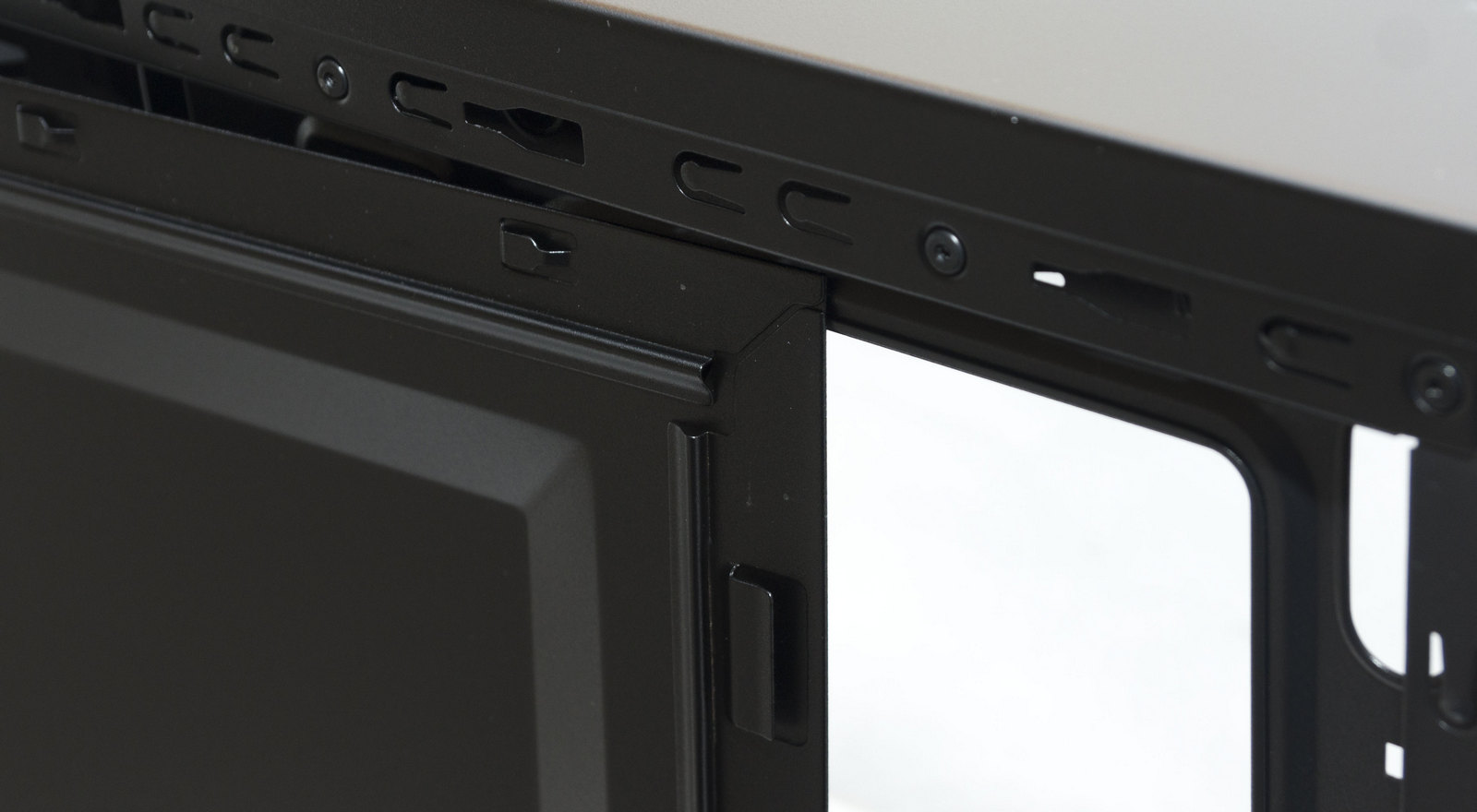

Заметно, что шасси было изменено именно под акриловую панель – вырезов на рамке под обычную дверцу нет.

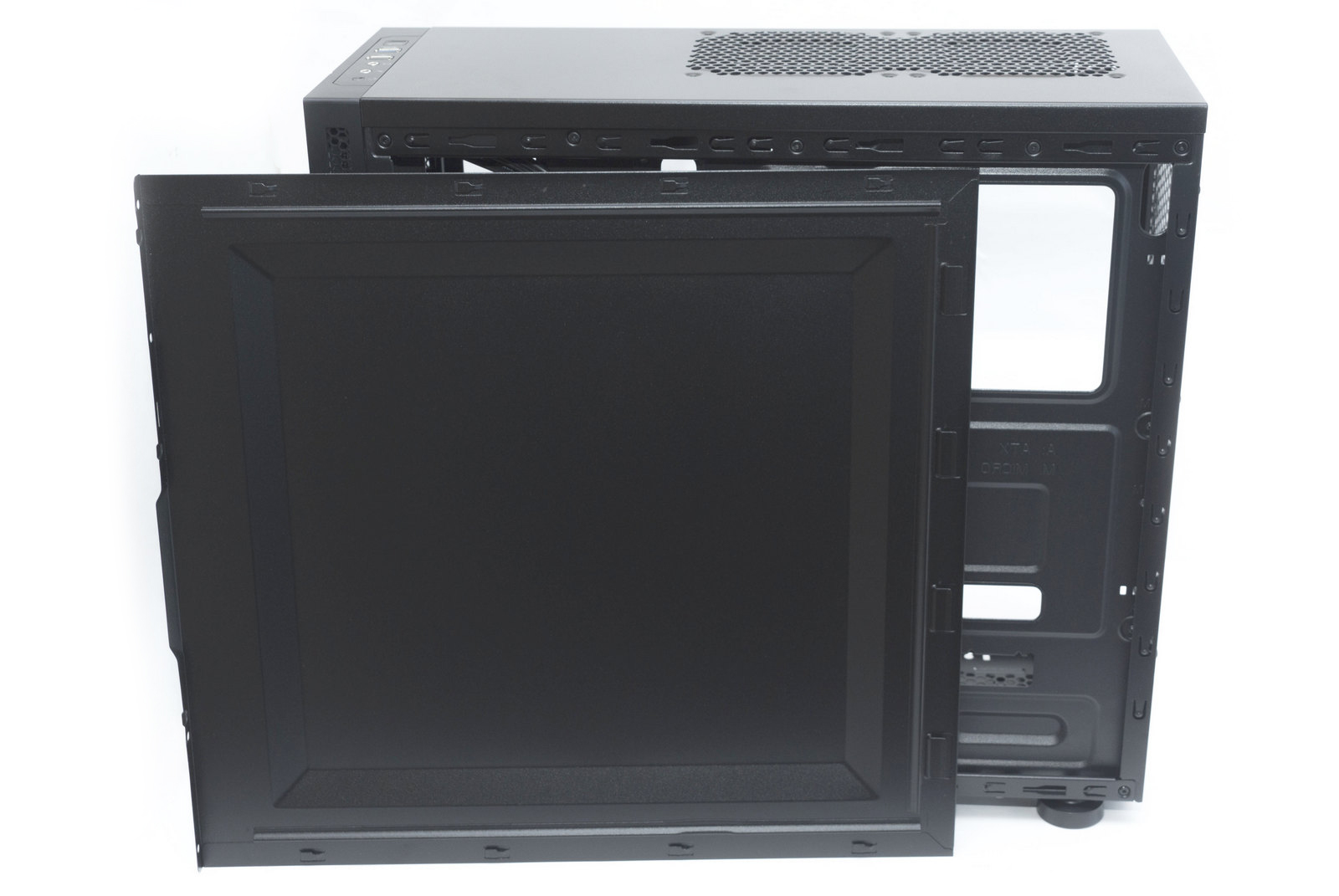

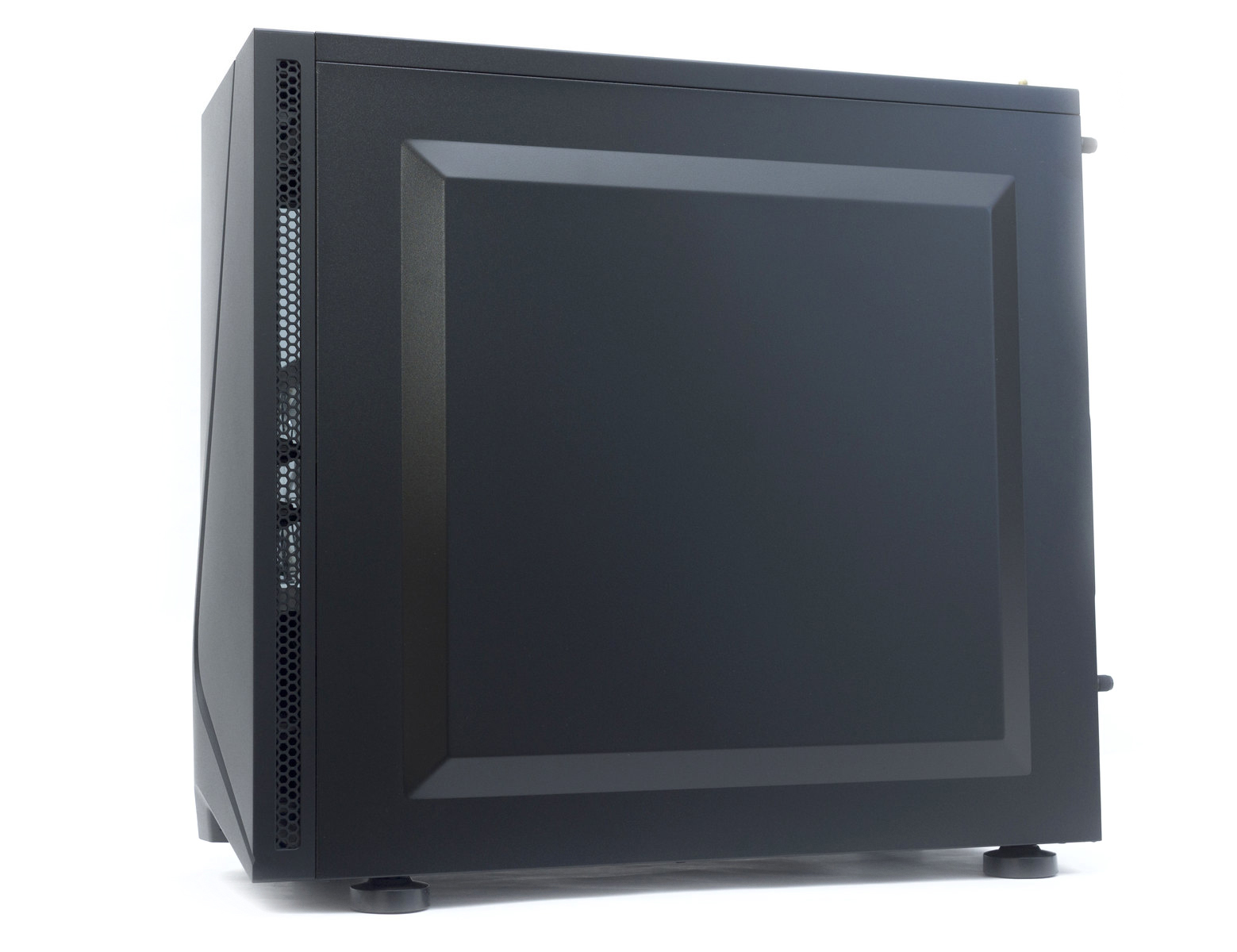

С правого бока крепится обычная металлическая съемная дверца с штамповкой для увеличения пространства под скрытую укладку кабелей.

Металл тонкий, и данная штамповка совместно с ребрами рамки изнутрипридает крышке дополнительную жесткость.

Панель крепится на два винта с пластиковой головкой с накаткой. Для ее извлечения предусмотрена ручка.

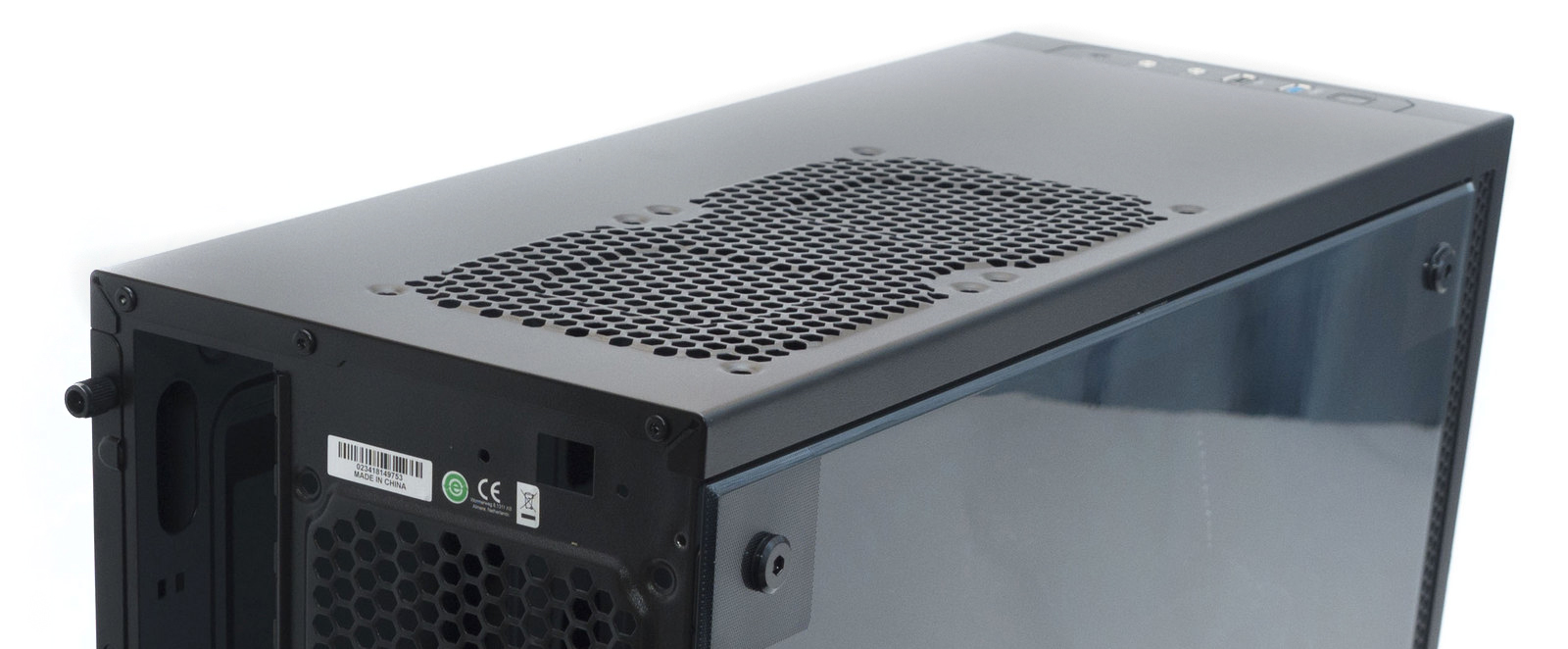

Верхняя панель не съемная, в металле имеется перфорация для установки двух 120 мм вентиляторов. Съемных фильтров здесь не предусмотрено.

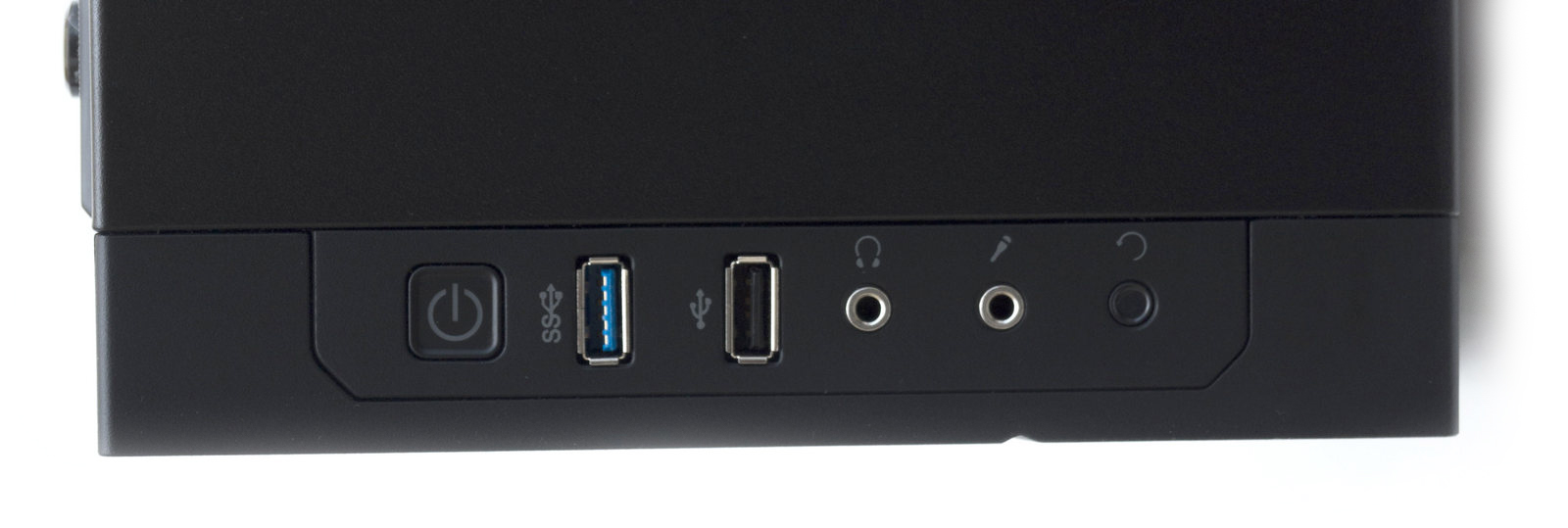

Сверхув виде отдельной вставкиразместилась интерфейсная панель - такой вариант удобнее и практичнее, чем в прошлых моделях, где интерфейсы располагались с правого бока.

Всего два разъема USB, оба версии 3.0, пусть вас не вводит в заблуждение отсутствие синей сердцевинки во втором разъеме – они подключаются к материнской плате одним кабелем USB 3.0.

Два аудиоразъема, кнопки включения и перезагрузки, последняя миниатюрная и заглублена в корпус, что исключает случайное нажатие.

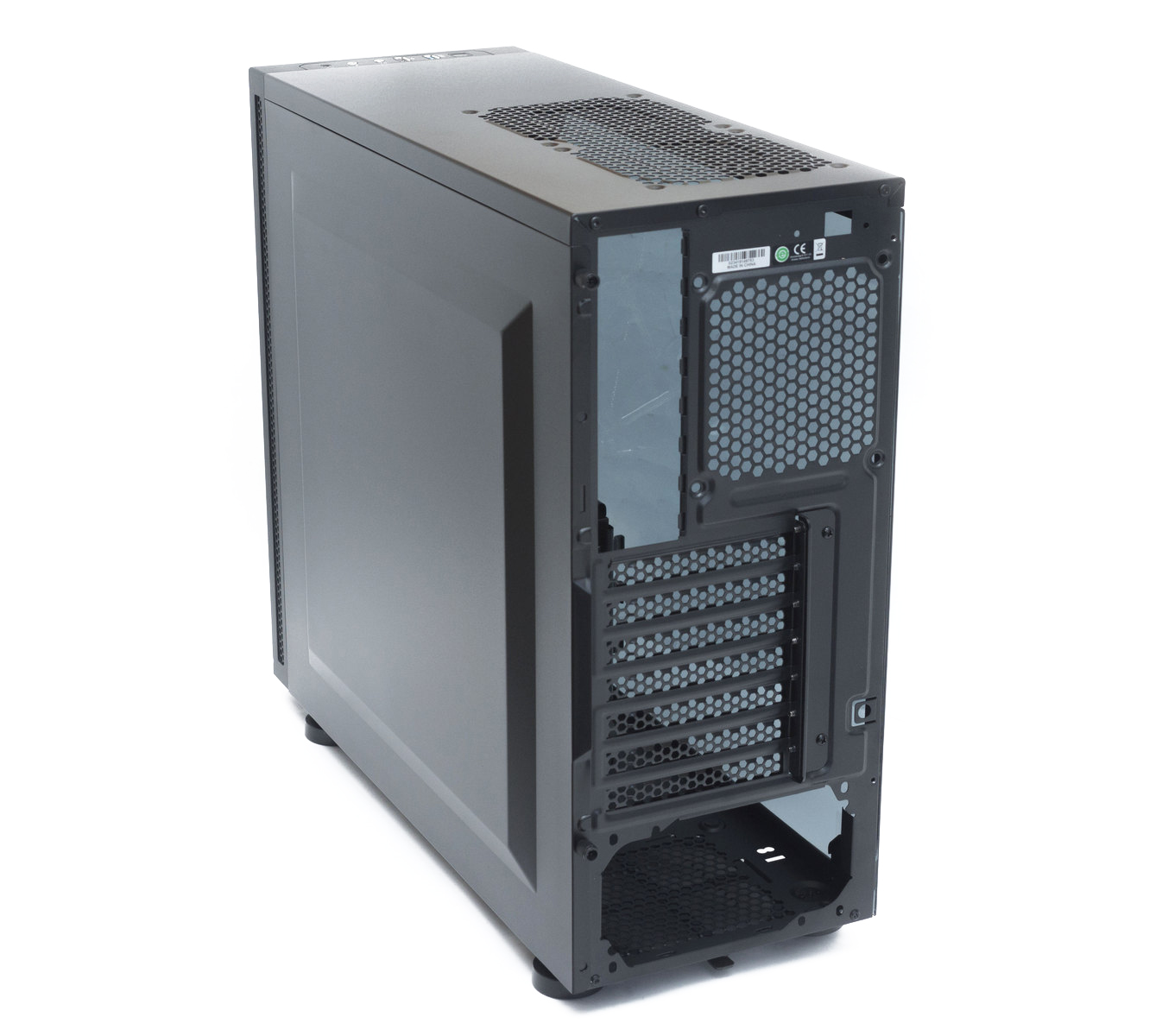

С тыльной стороны два выреза: один под интерфейсы материнской платы, второй под блок питания. Вентиляционное перфорированное отверстие подразумевает установку вентиляторов только размера 120 мм.

Выше него имеется квадратный вырез с двумя круглыми отверстиями по бокам. Видимо, в этом месте планировалась установка какого-нибудь тумблера или кнопки включения/отключения. Еще один атавизм мы видим ниже – вырез в виде ушка с отверстием. Такие использовались для установки замка на боковую стенку, которой здесь нет.

Заглушки для слотов расширения многоразовые, на винтах, с перфорацией. Дополнительно они прижимаются съемным уголком.

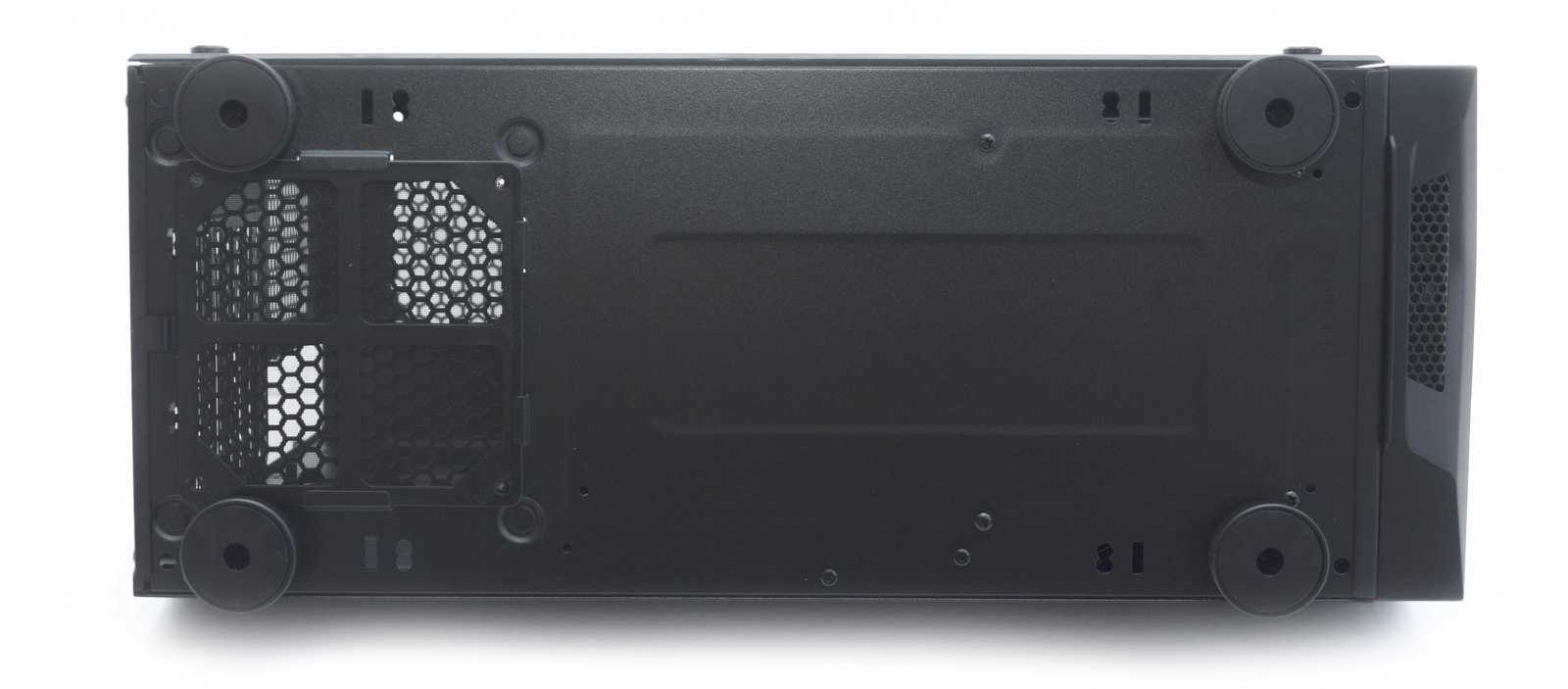

Снизу вентиляционная перфорация только под местом для размещения блока питания. На направляющих вставлен съемный нейлоновый фильтр с рамкой и ручкой для извлечения. Правильное решение – блоки питания снизу собирают много пыли.

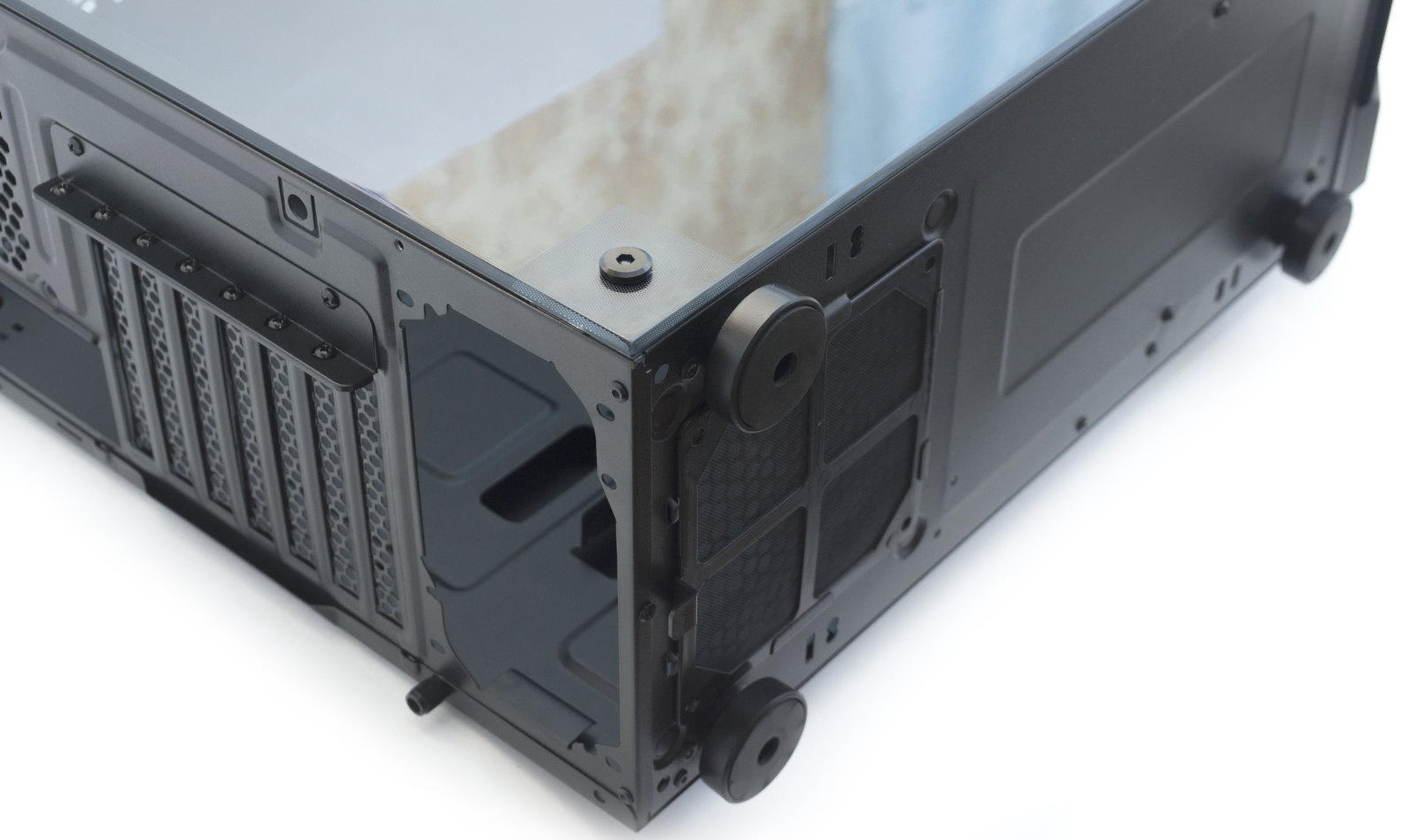

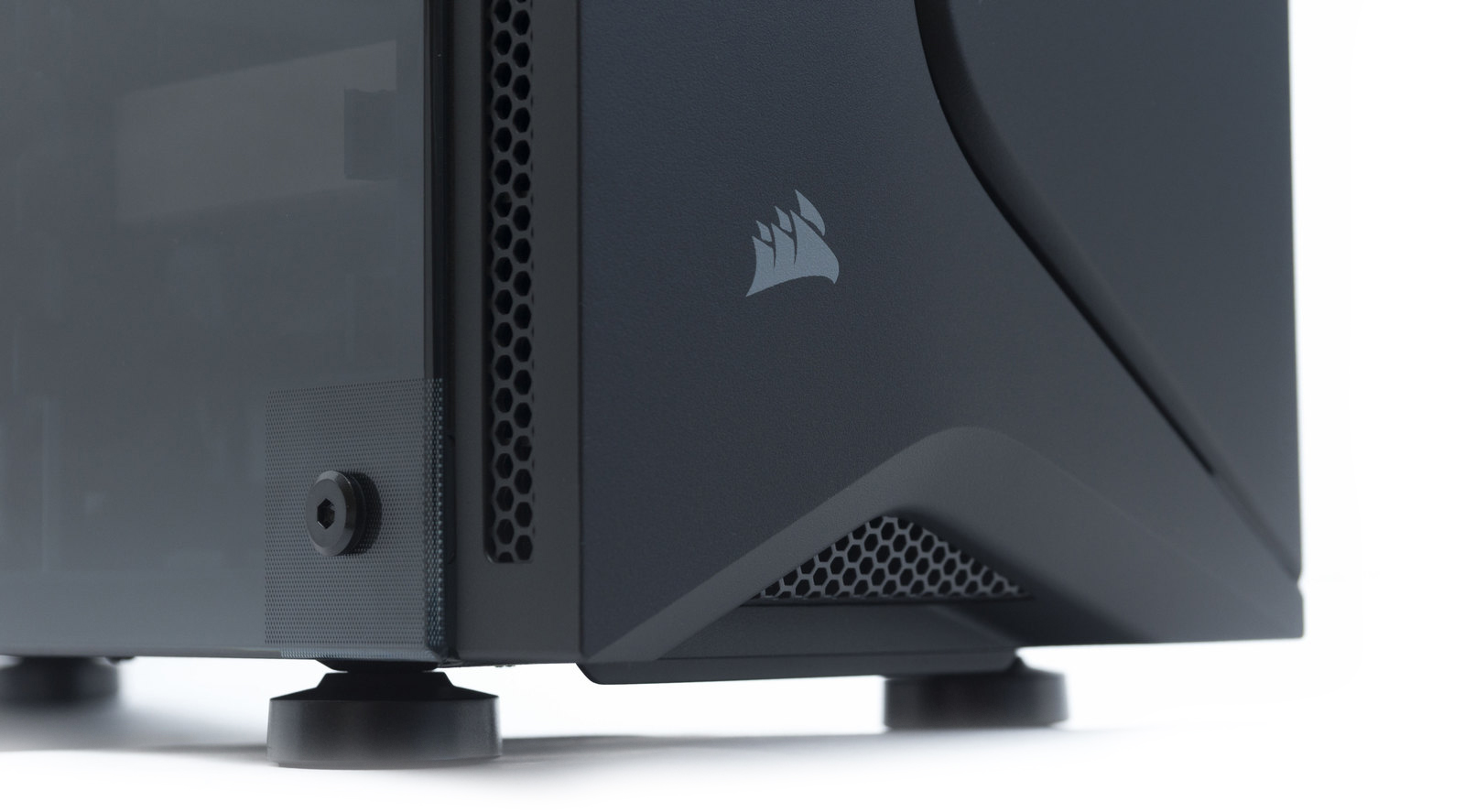

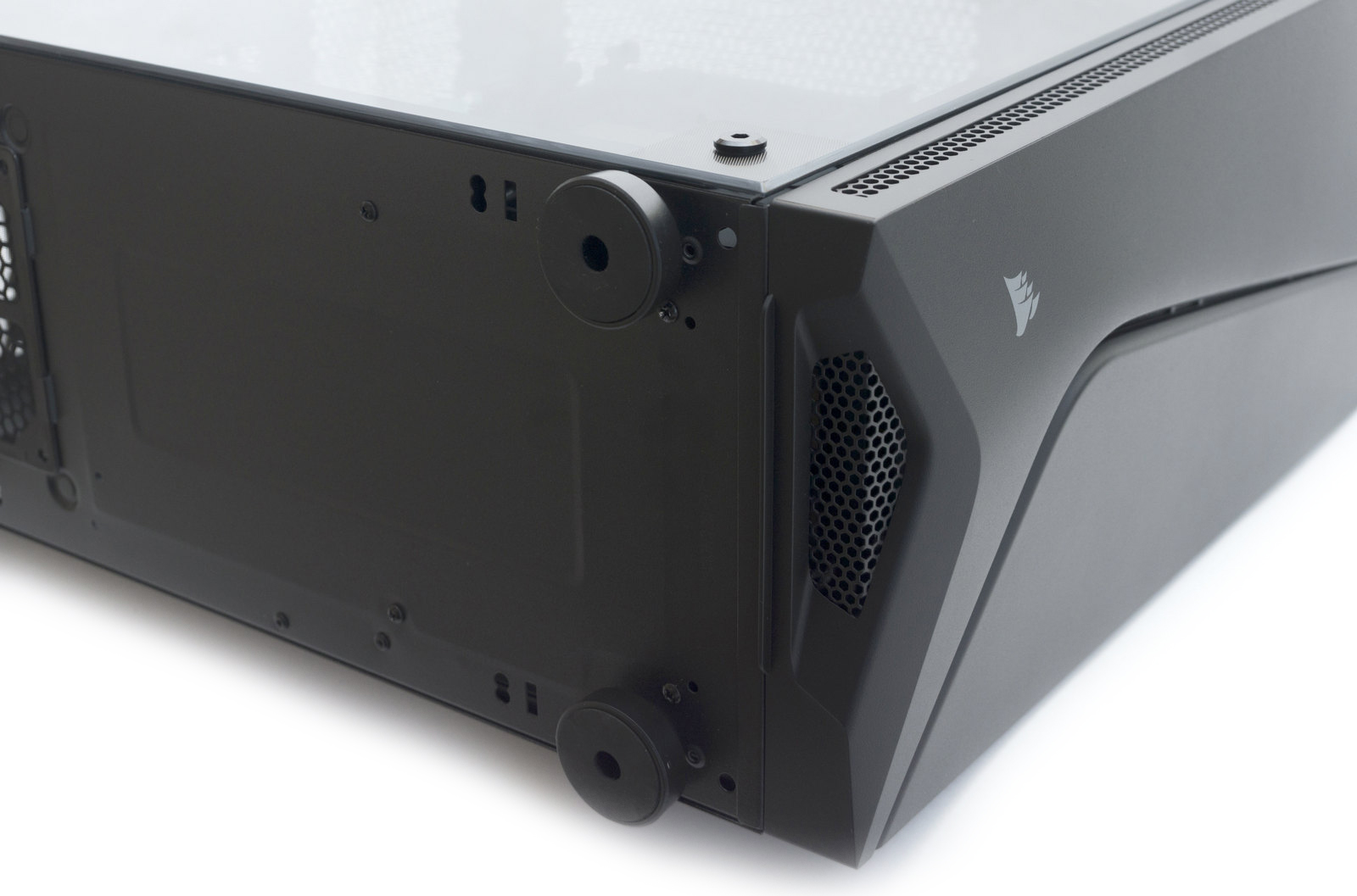

Ножки оригинальной конструкции. Выполнены в виде шайб на стойках меньшего диаметра. В основании вклеены резиновые вставки.

Интерьер

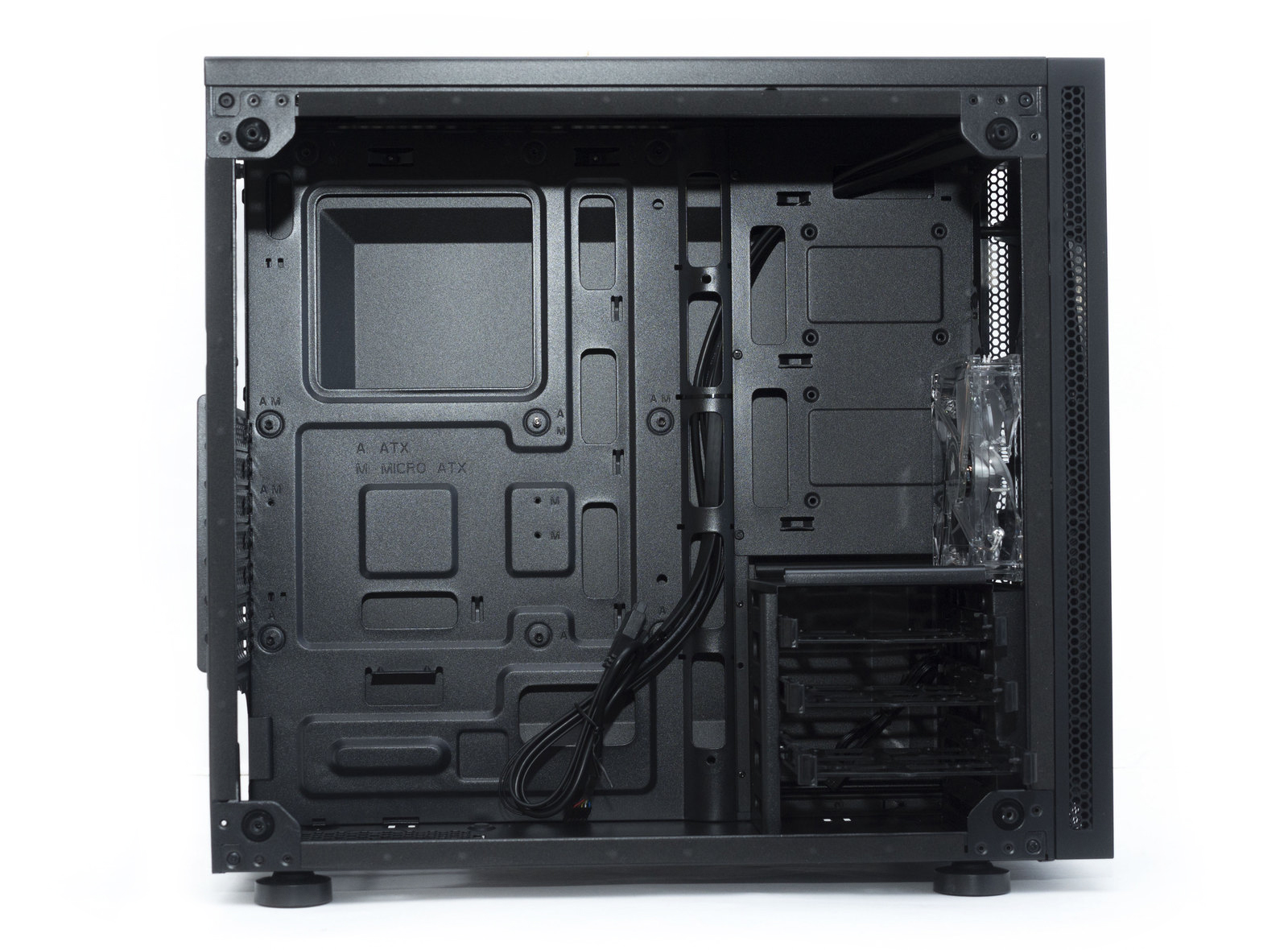

Внутри корпус достаточно просторный, несмотря на его небольшие габариты. Связано это с отказом от отсеков под 5,25” устройства. Также можно снять корзину под HDD и освободить еще немного места – это в случае использования накопителей только формата 2.5” или М.2.

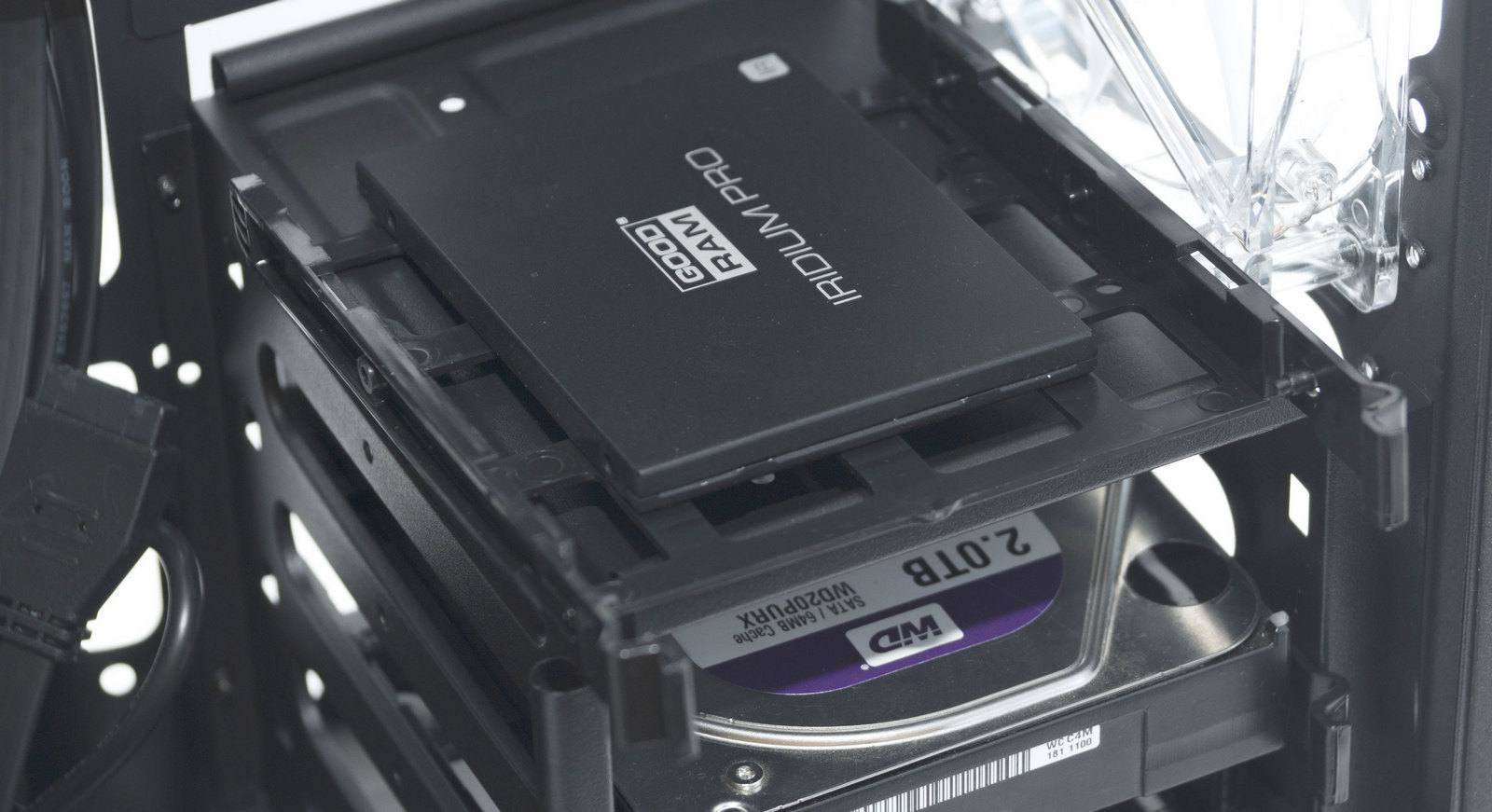

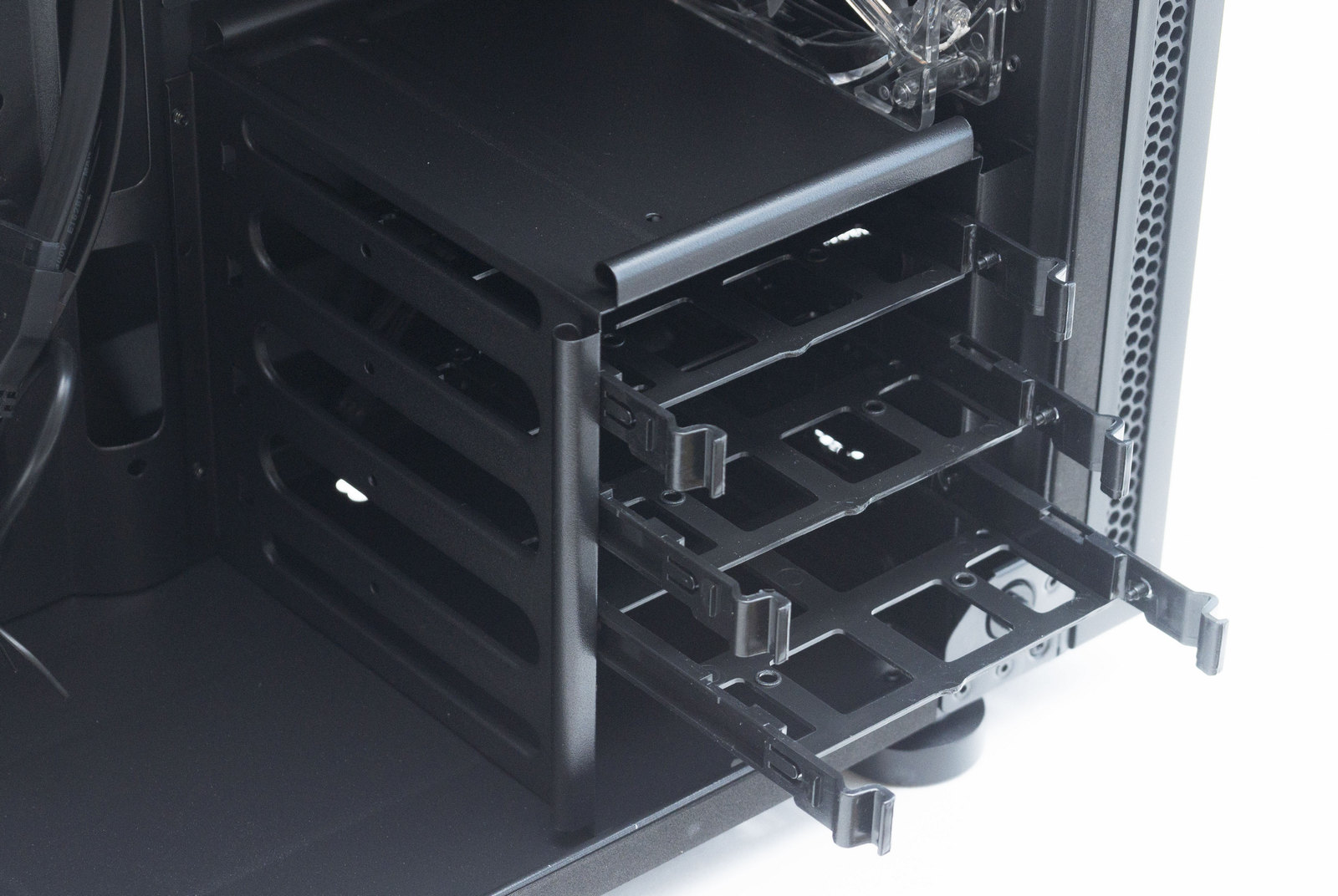

Два 2.5” накопителя можно установить на стенку шасси вертикально. В корзине находятся три съемные пластиковые салазки для установки накопителей.

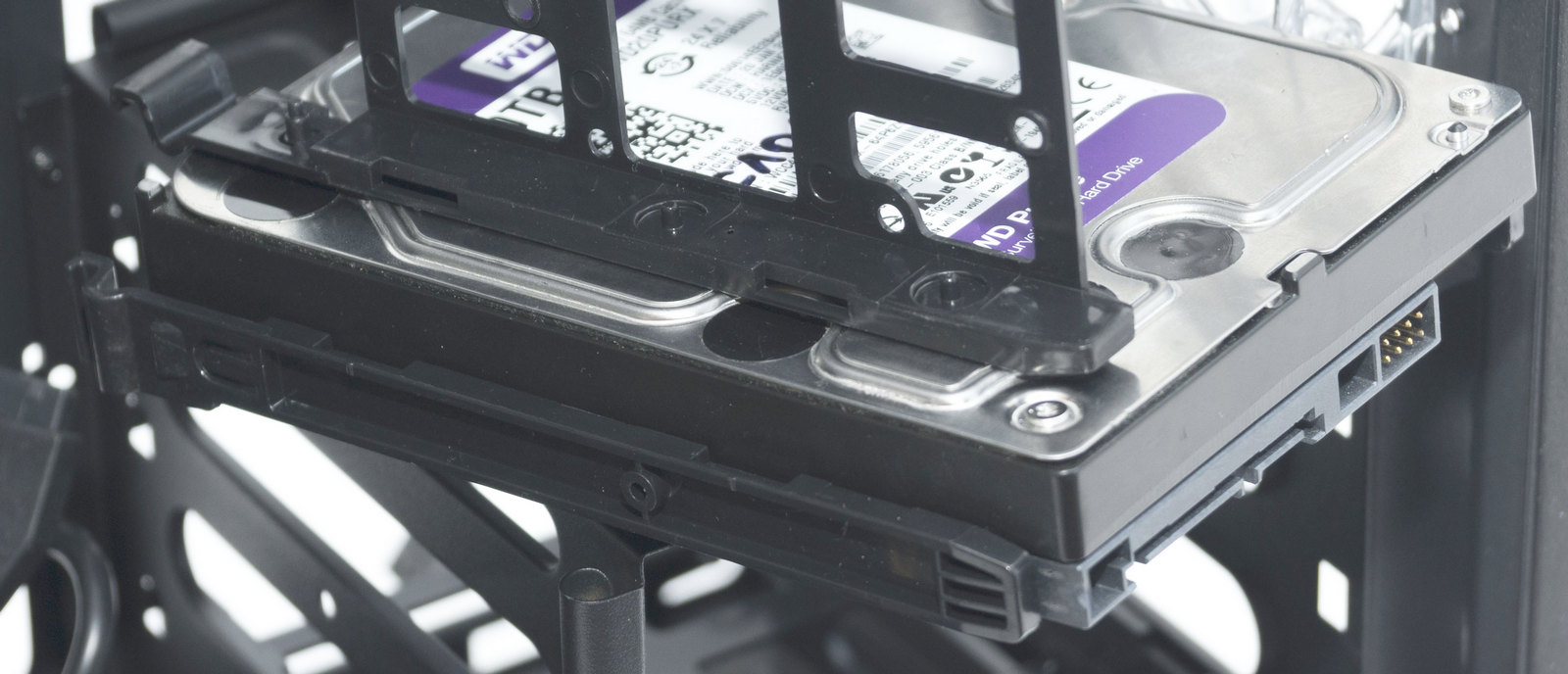

Жесткие диски 3,5” фиксируются тремя парами штырьков, предусмотрены антивибрационные прокладки.

Дополнительно сами салазки можно закрепить в корзине винтами. В эти же салазки можно установить и SSD накопители, прикрутив их винтами снизу.

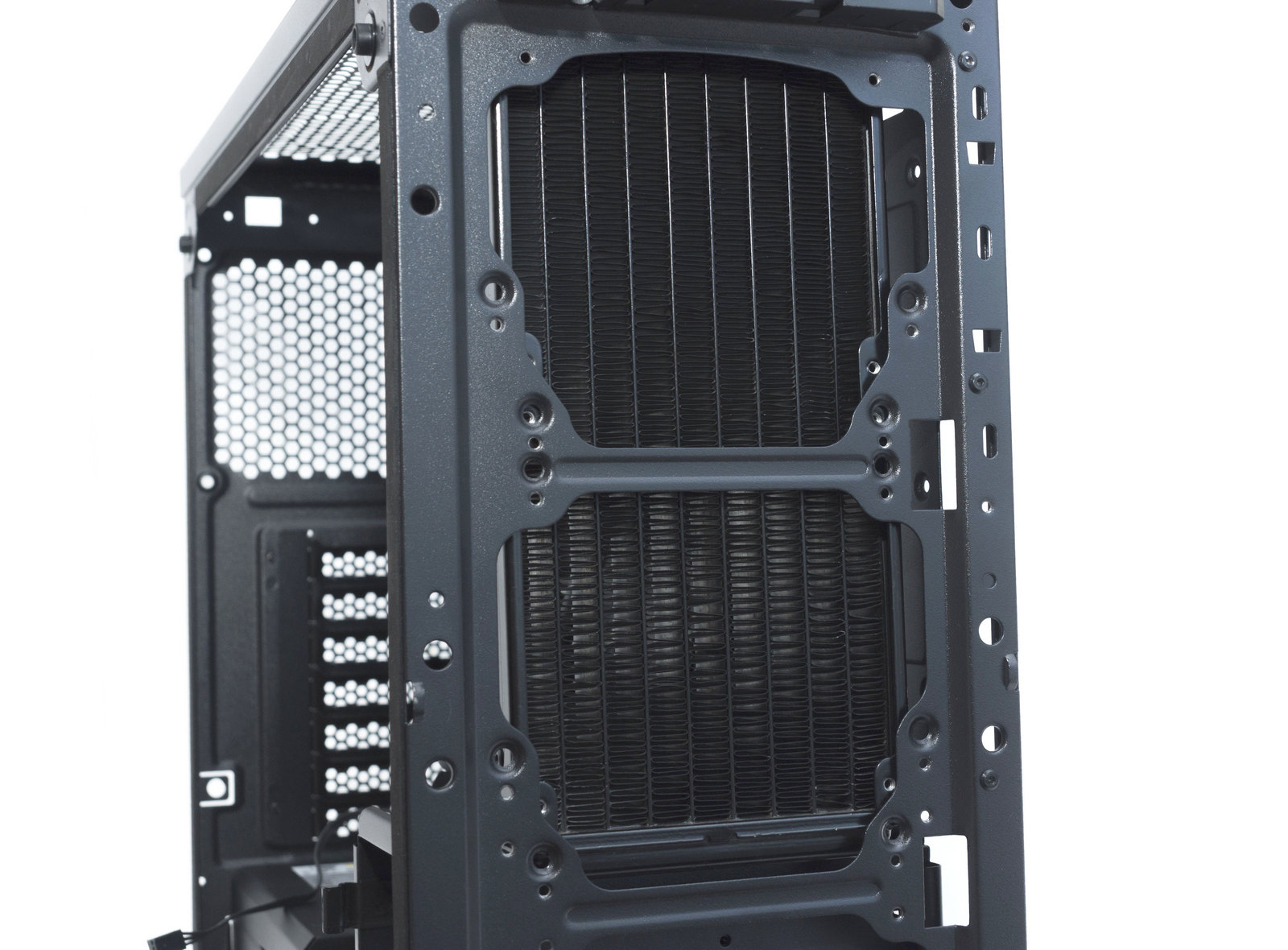

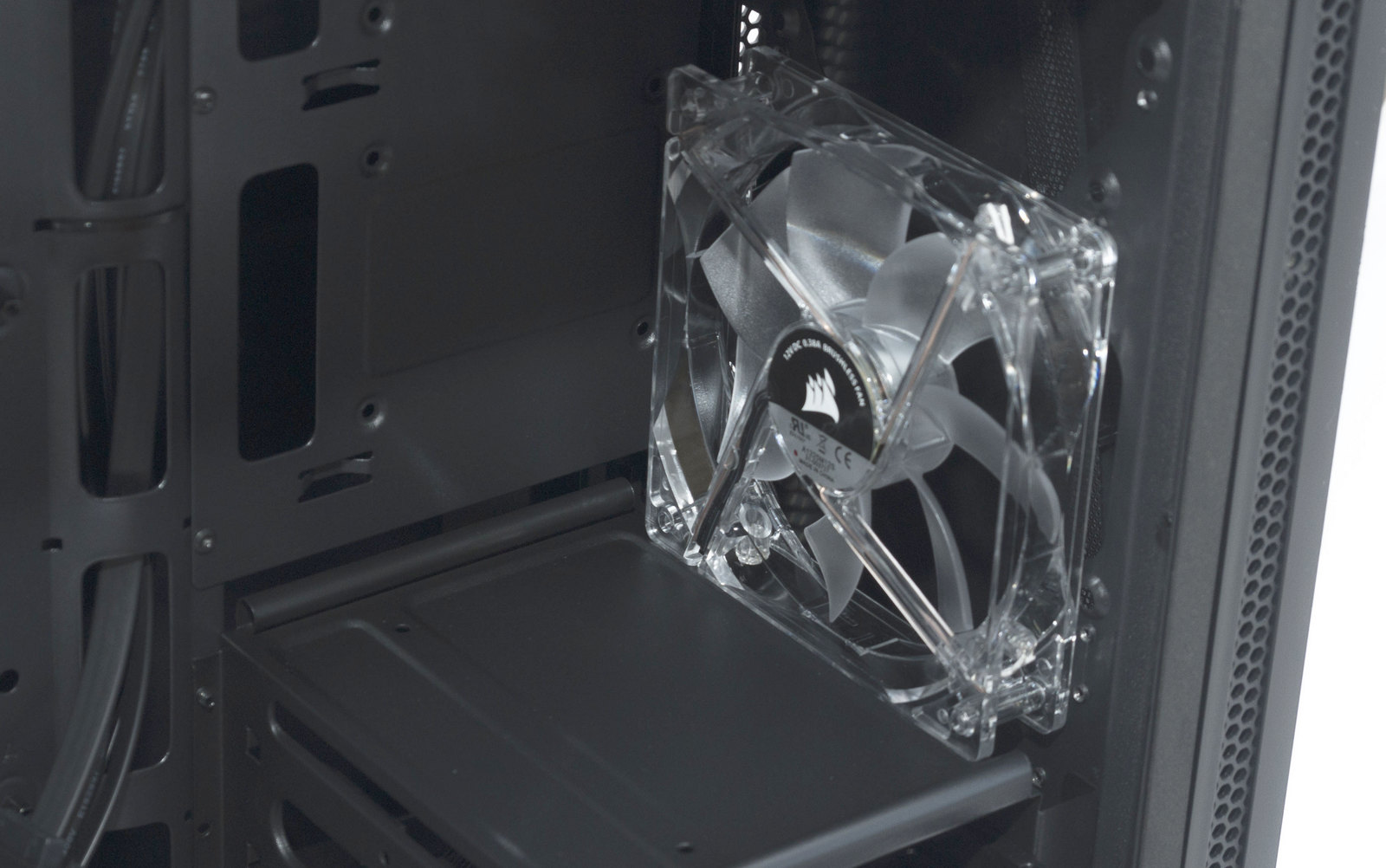

Над корзиной можно установить два вентилятора 120 мм или один 140 мм. Вентиляторы также можно разместить и непосредственно под лицевую крышку, не снимая корзину, здесь вместятся два на 140 или три на 120 мм.

В шасси имеются вырезы для вывода кабелей, они не закрываются резиновыми шторками. По центру идет вертикальная штамповка в виде цилиндра. Она делит шасси на две части с разным расстоянием от поддона до крышки. Нужно это для удобства укладки кабелей.

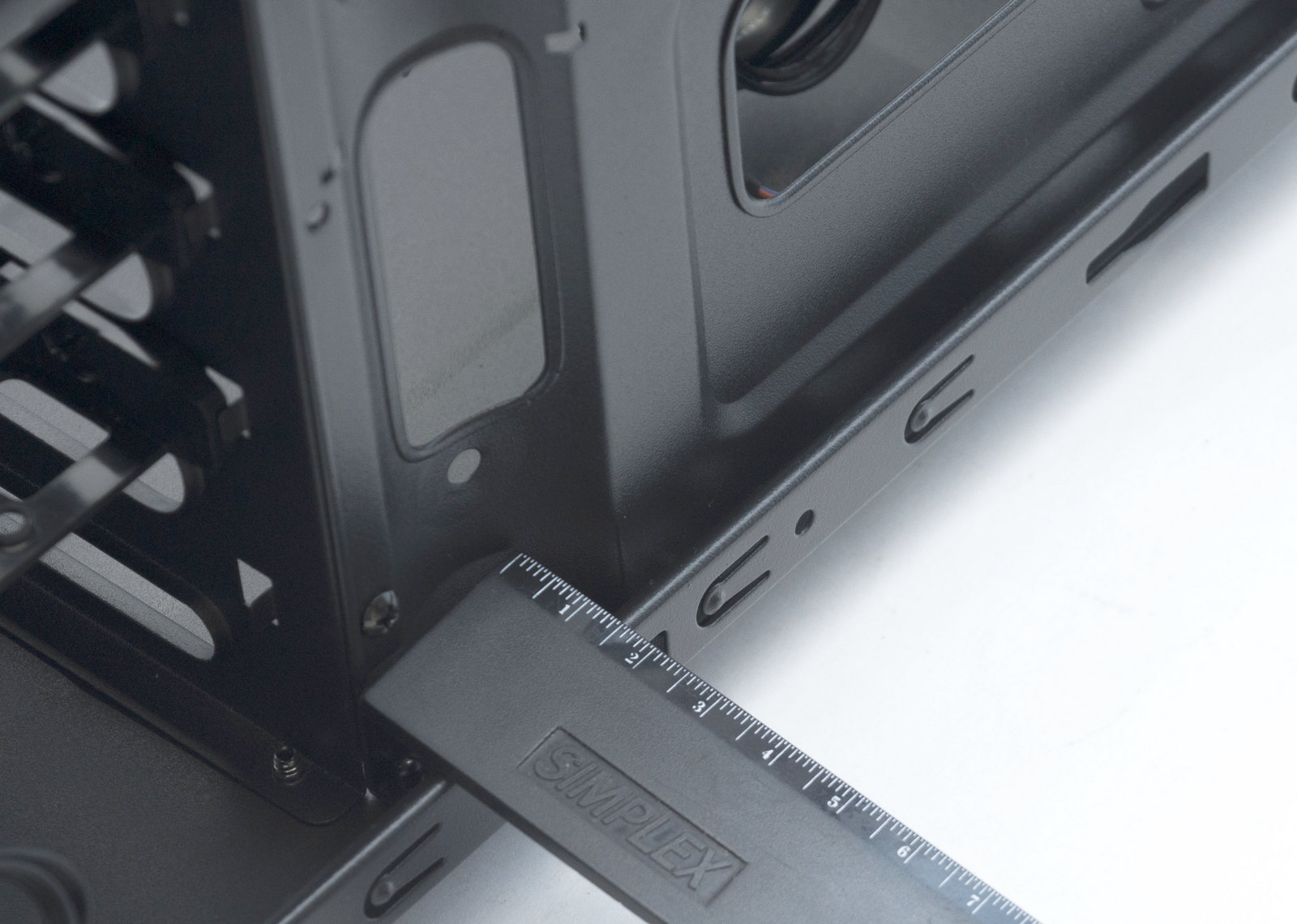

Расстояние за поддоном мало: в одной половине - полтора сантиметра, в другой - всего 5-7 мм. Штамповка в крышке дает еще около сантиметра свободного пространства. Толстый жгут кабелей БП с трудом получится прижать. Здесь лучше использовать БП с модульными мягкими и плоскими кабелями.

Сверху корпуса хоть и имеются посадочные места под два вентилятора, но при установке габаритного башенного кулера они могут там не вместится. Также здесь, в принципе, можно установить СЖО с радиатором на 120 или 240 мм. Но это, если позволит высота планок памяти и самого водоблока.

Сборка

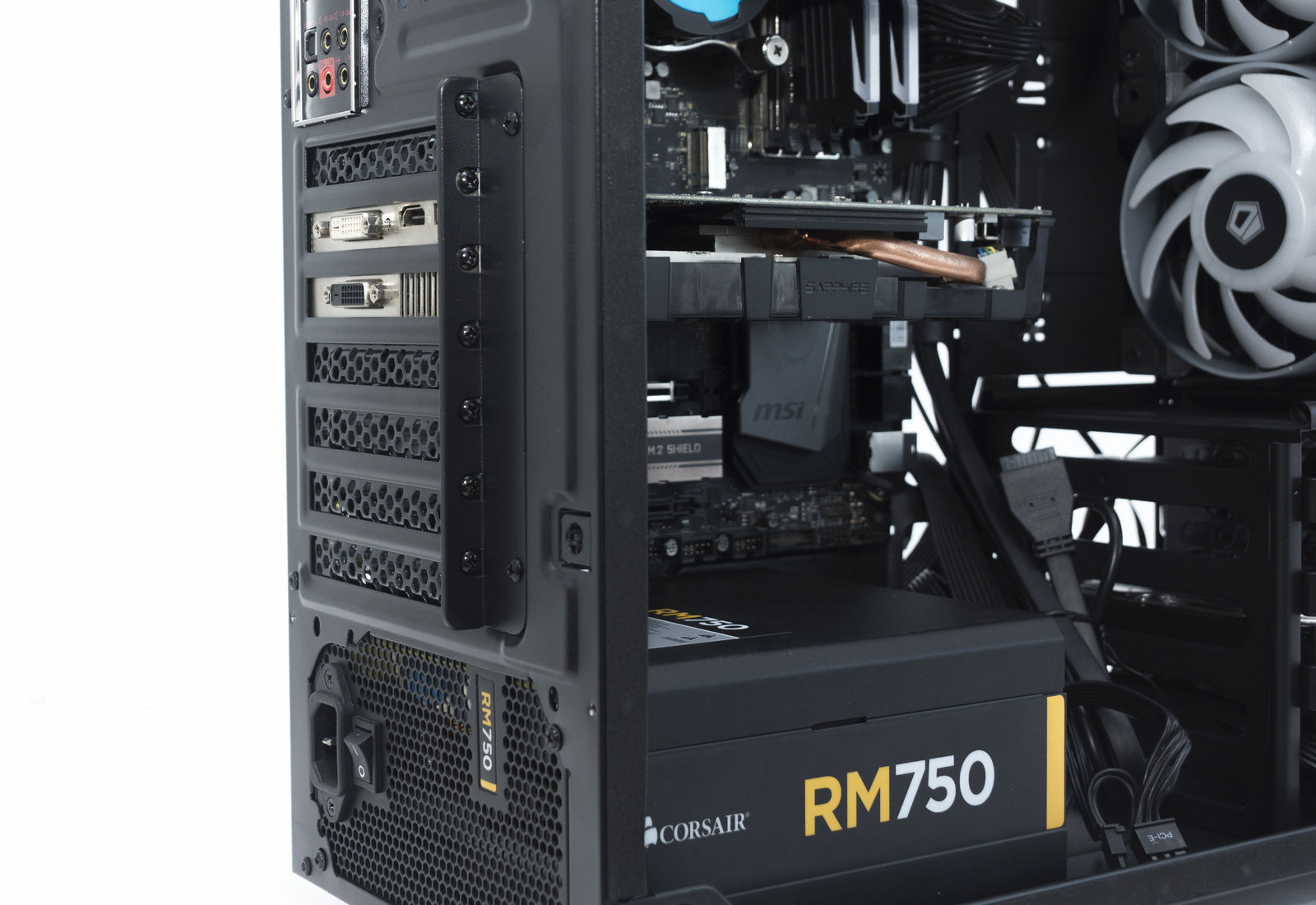

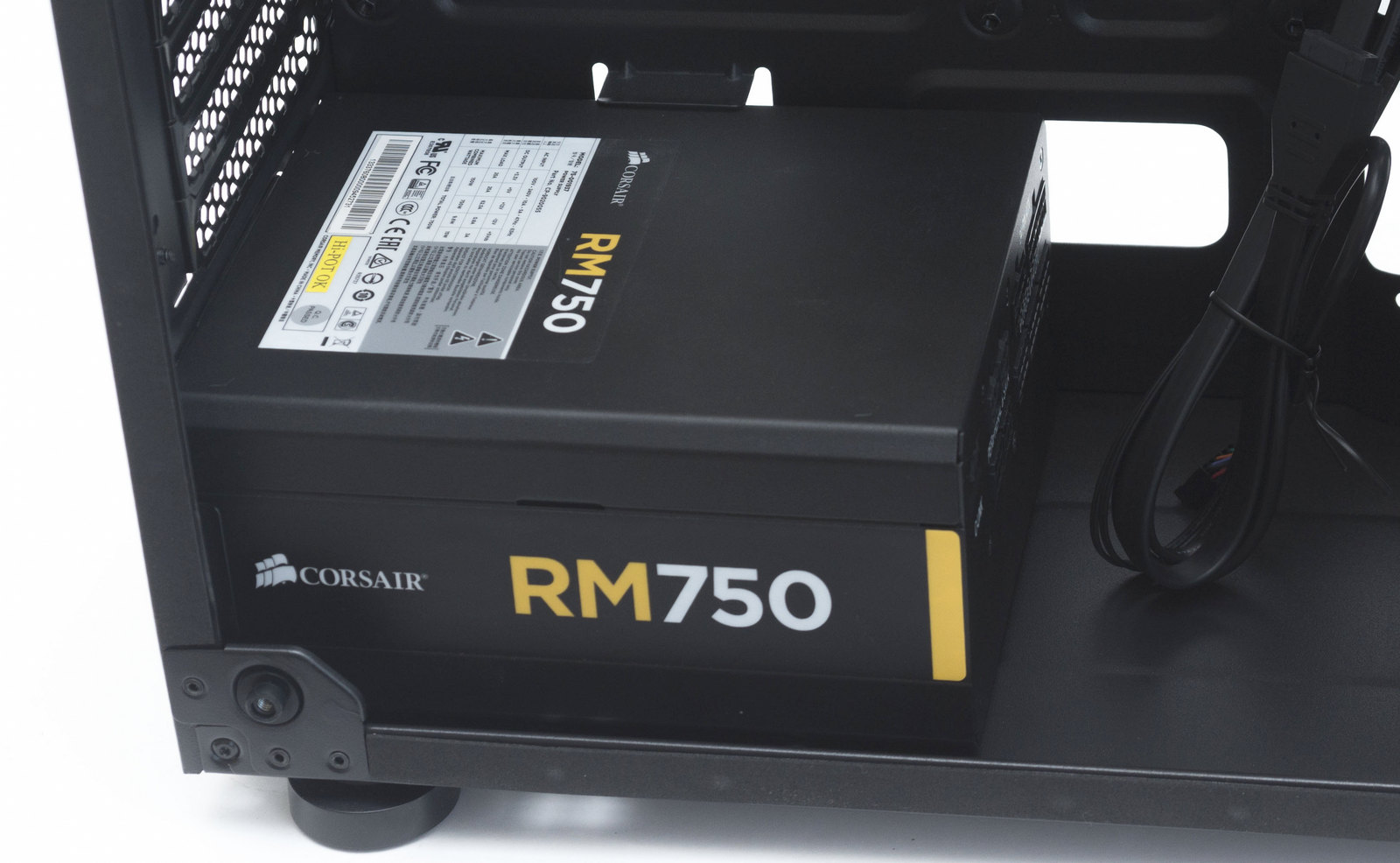

Сборку начнем с установки блока питания, возможна установка БП до 180 мм. На корпусе предусмотрены антивибрационные прокладки под блок питания, сбоку есть металлическая полочка, фиксирующая блок на своем месте. На шасси крупный вырездля вывода кабелей за поддон материнской платы, длинные БП будут частично перекрывать это отверстие. Для сборки будем использовать полностью модульный, полупассивный БП этого же производителя –Corsair RM750. Его плоские кабели хорошо подходят для данного корпуса.

До установки материнской платы нужно подвести кабель питания CPU. В поддоне имеется отверстие с левой стороны, вроде бы подходящее для этой задачи. Но кабель, продетый в него, мешает установке материнской платы, перекрывая интерфейсную панель.

Поэтому кабель выведем через большой вырез в районе CPU. Если же кабель не плоский, то его придется тянуть через отверстие с право от материнской платы.

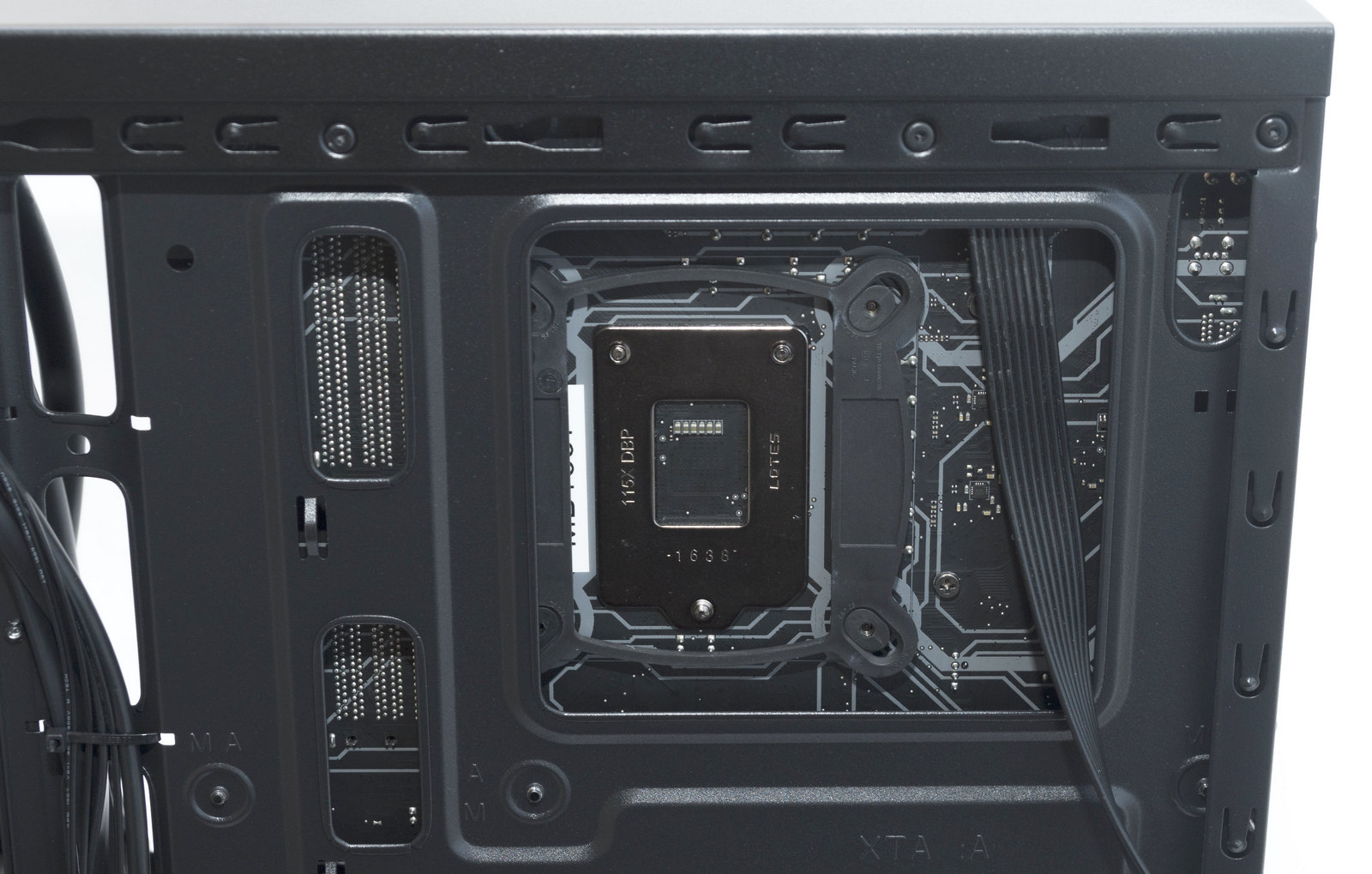

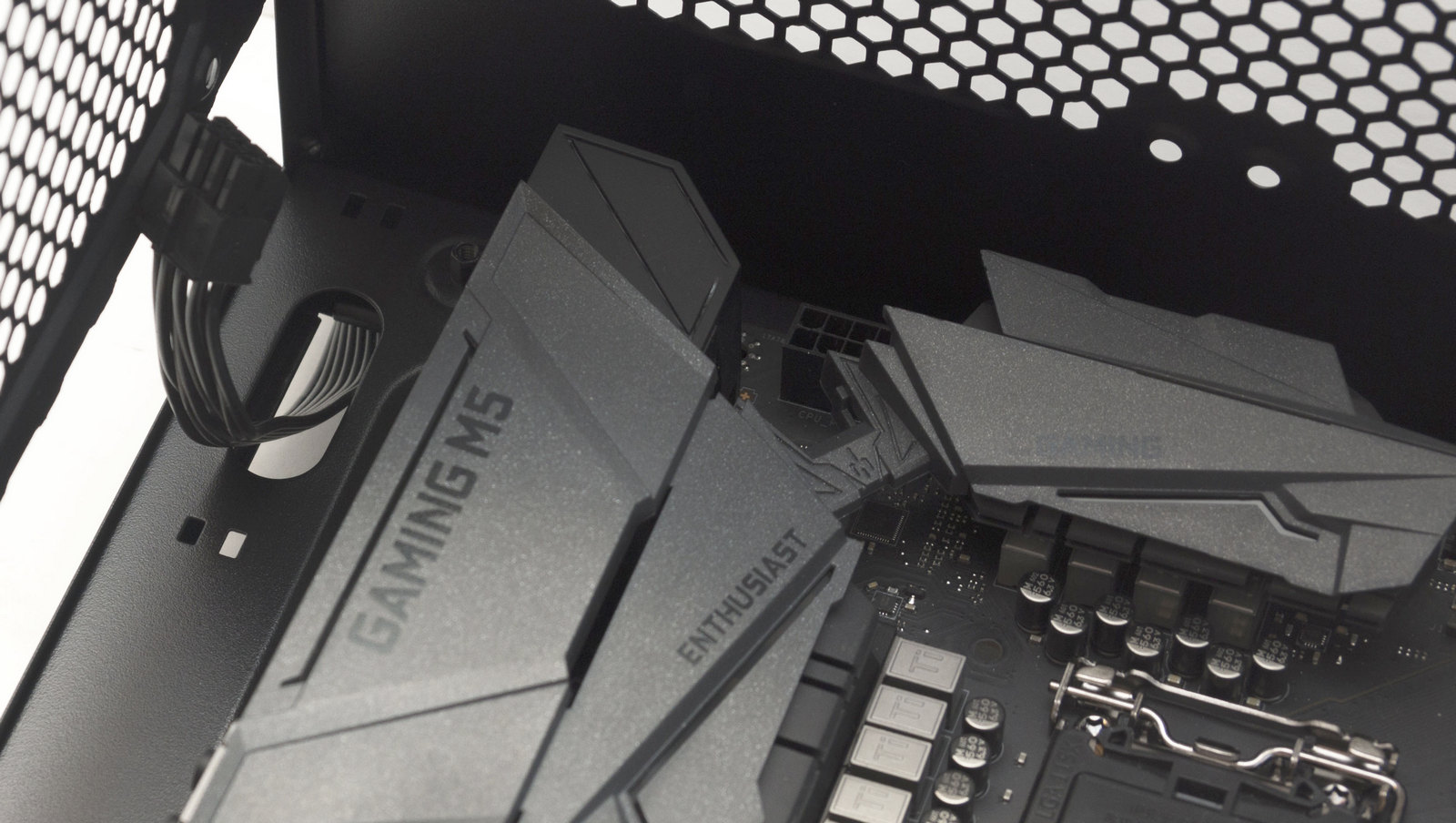

Не торопитесь прикручивать материнскую плату до установки креплений систем охлаждения. Хотя вырез в поддоне и большой, но в случае установки полноразмерной ATX платы бэкплейт системы охлаждения будет перекрываться.

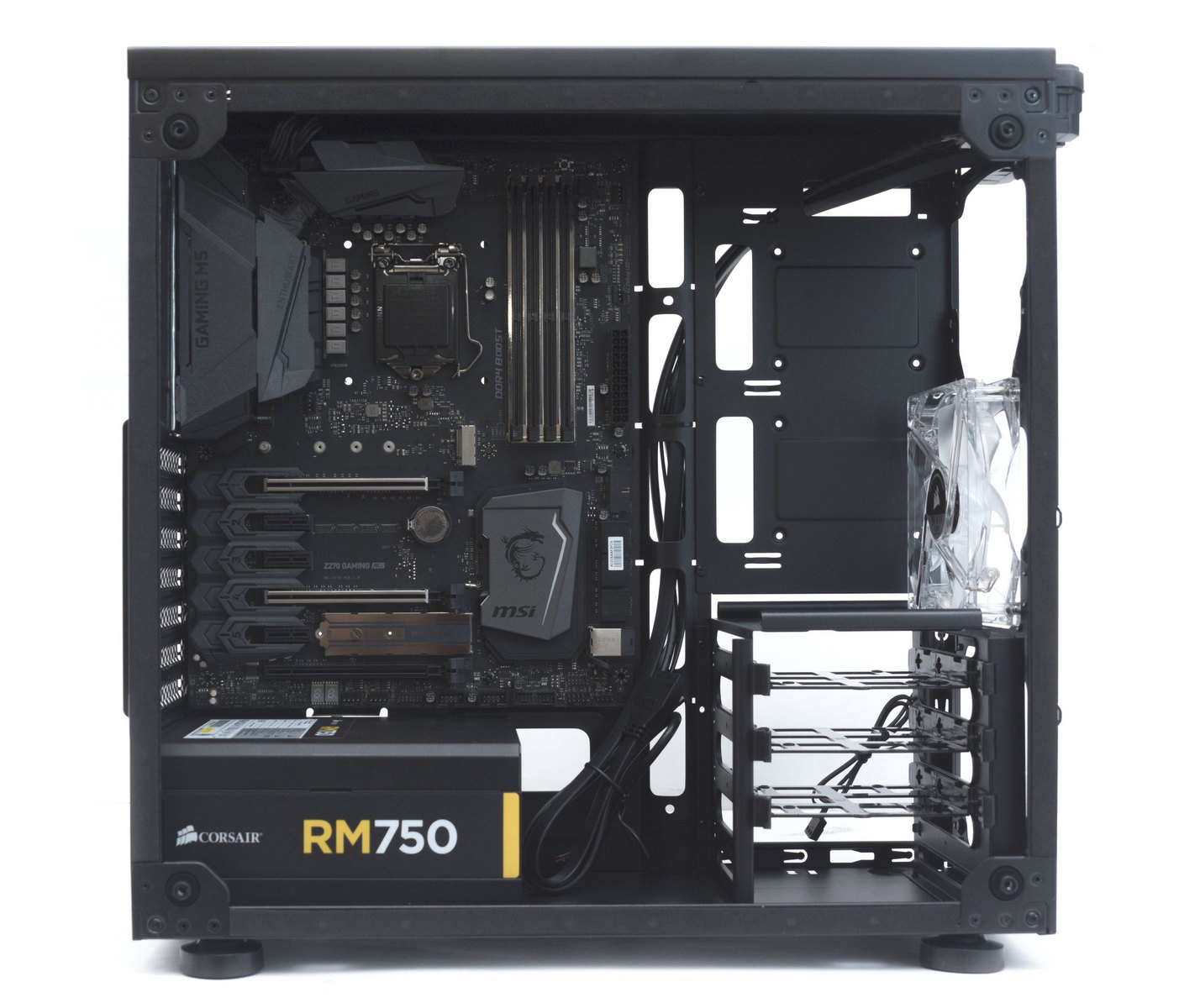

Материнская плата формата ATX вставляется плотно между верхней крышкой и блоком питания, все провода от лицевой панели и вентиляторов придется тянуть только из отверстий справа. Что уже мало похоже на скрытую укладку. Более аккуратно можно протянуть провода к Micro-ATX плате.

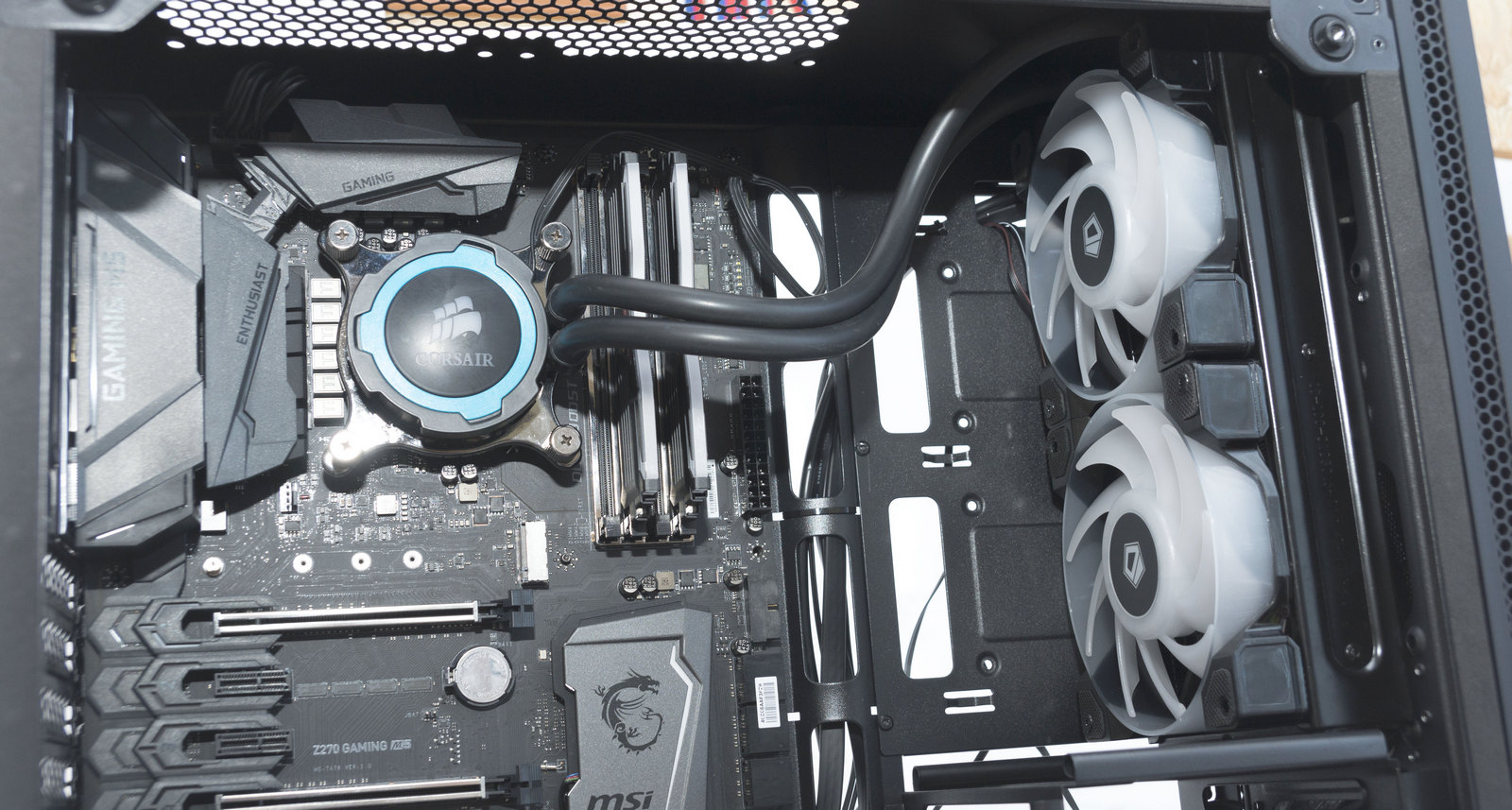

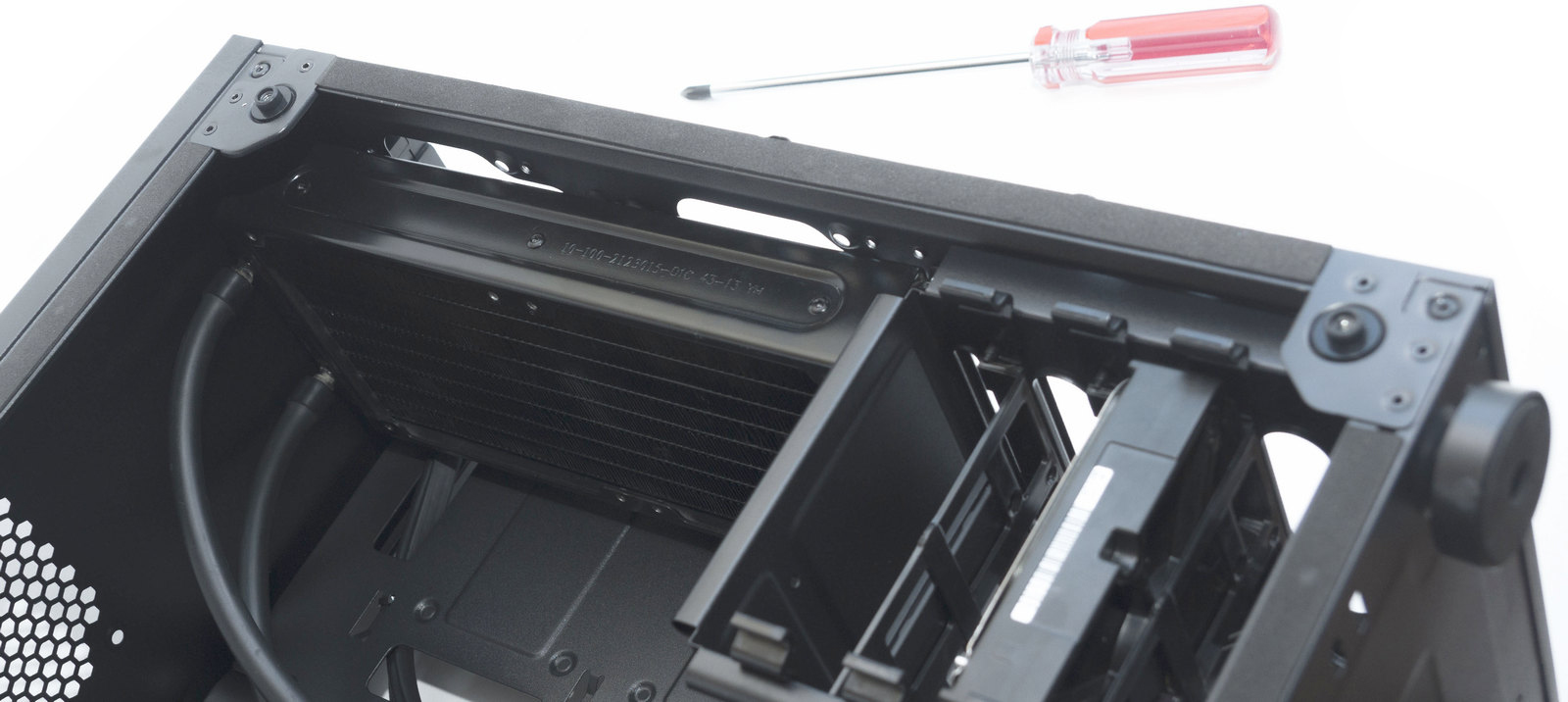

После установки накопителей попытаемся втиснуть радиатор СЖО Corsair H105 на лицевую панель, заявлена поддержка радиаторов 240 мм без демонтажа корзины HDD.

Вмещается он с трудом, буквально вклиниваясь без зазоров между верхней панелью и корзиной накопителей. Радиатор на пару миллиметров длинней просто не влезет сюда. Смотрим по отверстиям – радиатор можно прикрутить только на два винта по центру. И прикрутить к нему вентиляторы с лицевой стороны также не получится, хотя место за передней панелью позволяет это сделать.

Поэтому вентиляторы крутим изнутри, ориентируя их на выдув.

Из-за этого и всю прочую систему охлаждения мы изменим. Комплектный вентилятор установим на лицевую панель снизу – он будет обдувать корзину с накопителями. Дополнительный вентилятор установим сзади на вдув, что не вполне традиционно, но в данном случае оправдано. Дополнительно этот вентилятор будет обдувать и околосокетное пространство.

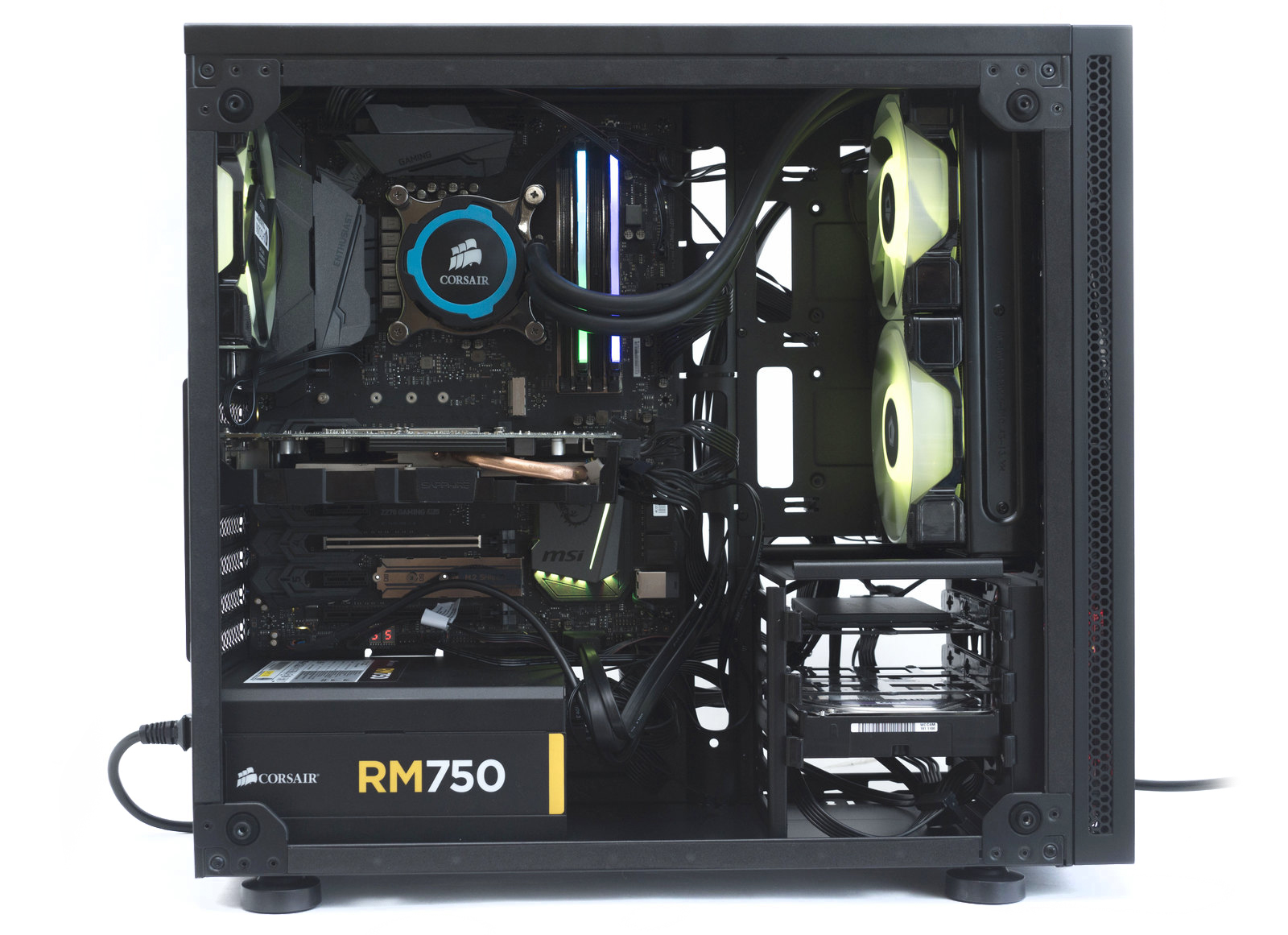

На фото полной сборки хорошо видно, что скрытая укладка проводов частична, очень много остается внутри корпуса. Конечно, их можно уложить более аккуратно, скрутив между собой.

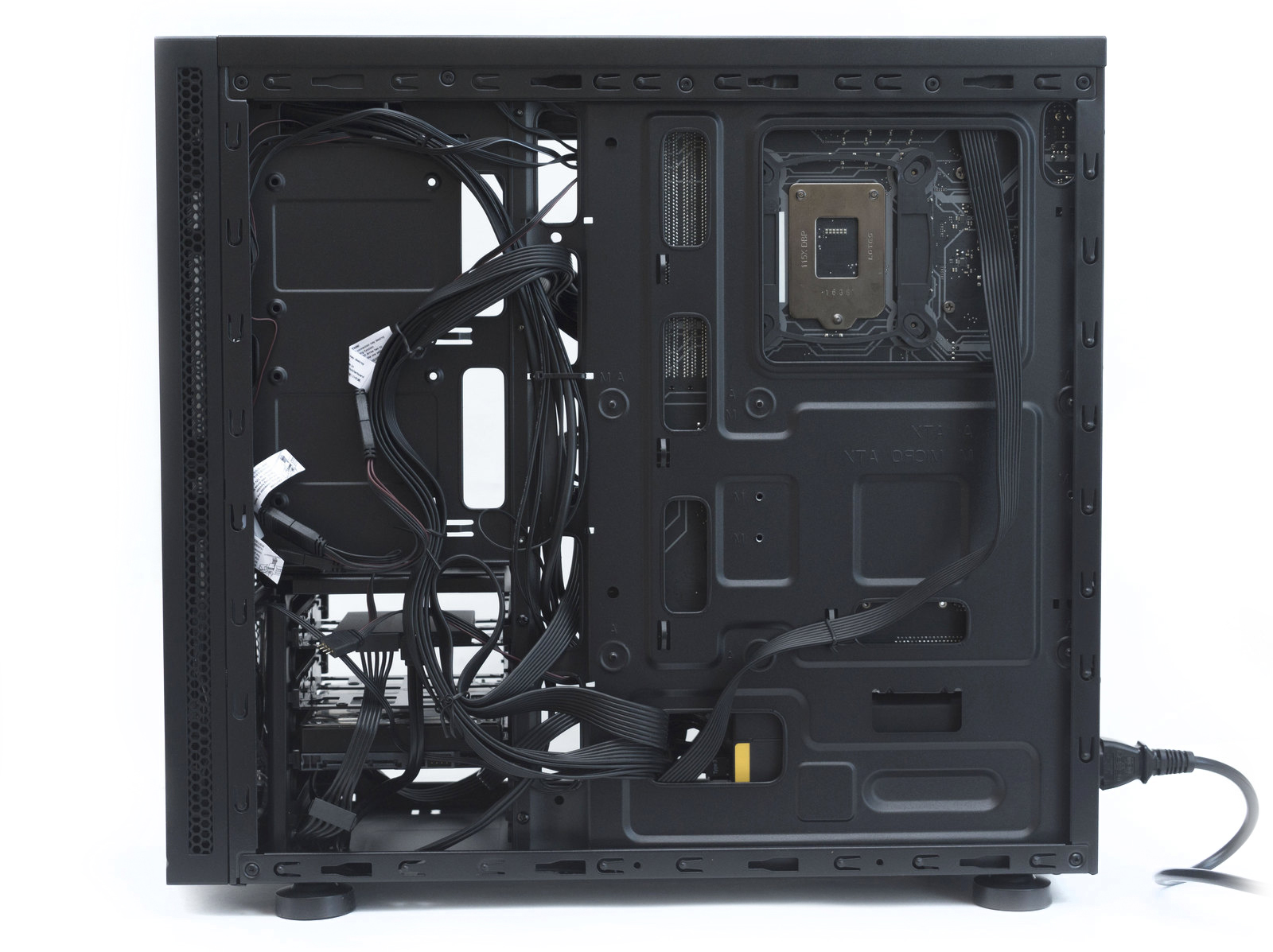

За поддоном почти все кабели, кроме питания CPU, разместились в передней части - там, где больше места. Ушек здесь сделано недостаточно для более плотной укладки и фиксации кабелей.

Но это уже придирки, крышка закрывается без проблем, и кабели в этом месте никто рассматривать не будет.

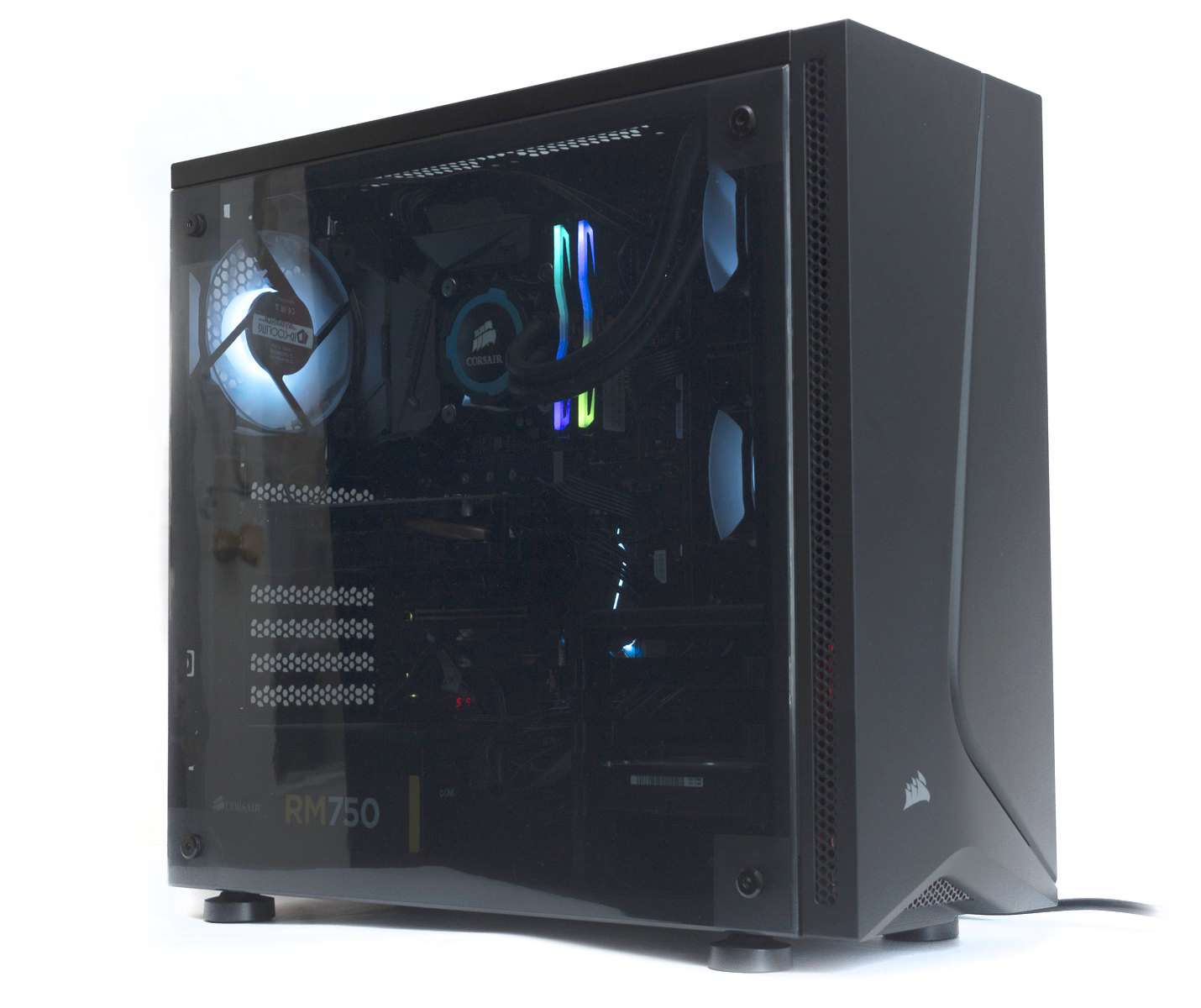

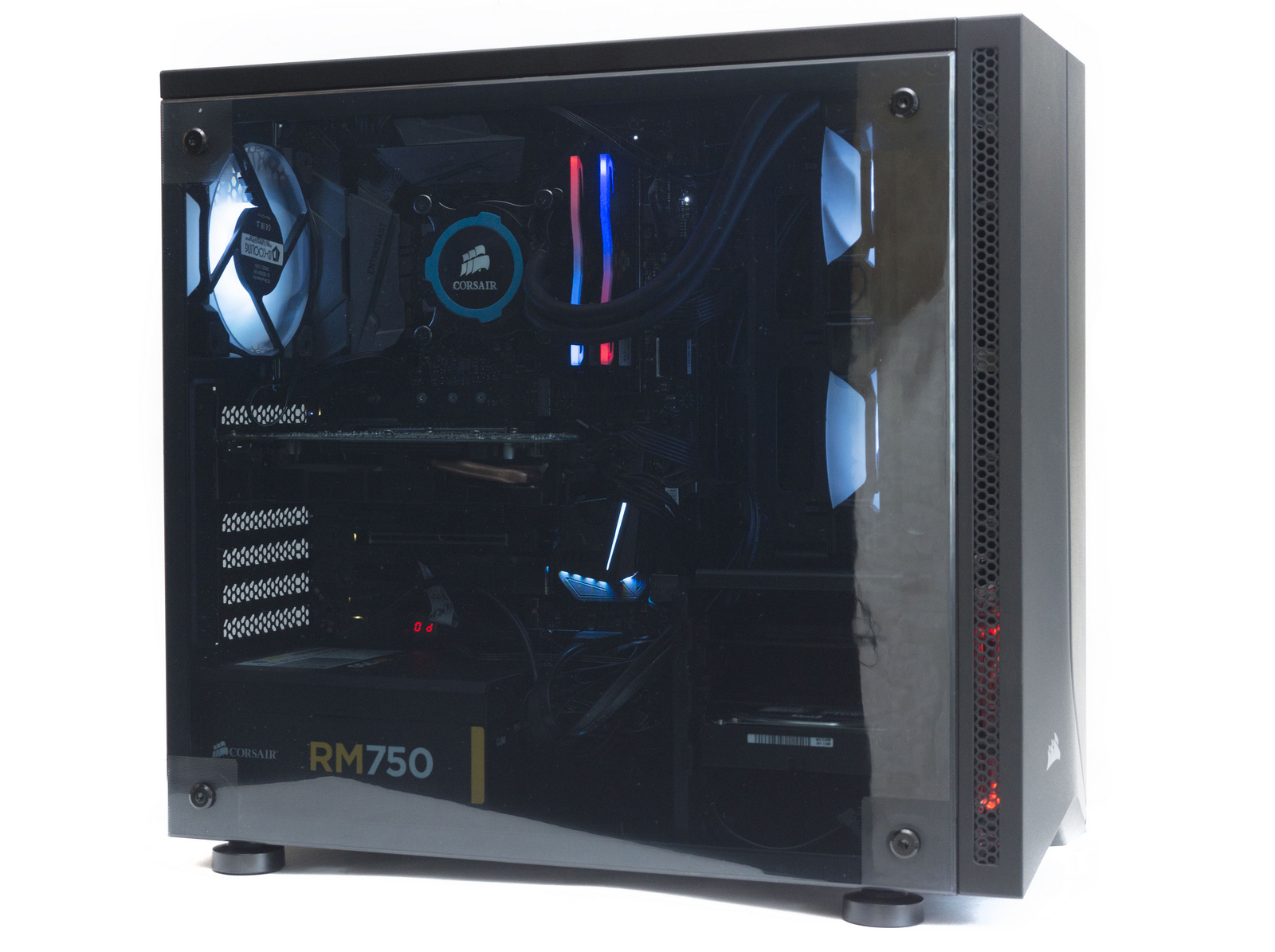

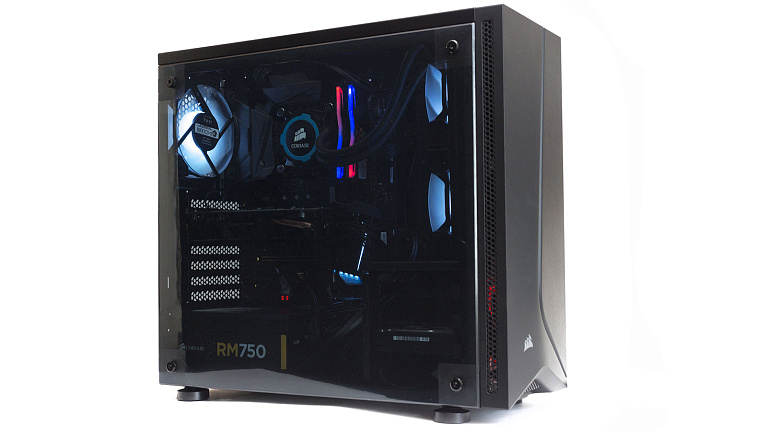

Конечная сборка выглядит вполне прилично. Модные современные комплектующие с RGB-подсветкой выгодно подсвечивают внутренности. При наличии полностью прозрачной боковой стенки у корпусаподсветка становиться важным элементом оформления. Можно еще добавить LED-ленту.

Тестирование

Этот пункт не показателен, так как корпус комплектуется всего одним вентилятором, а его вентиляция и ее эффективность в большей степени зависит от установленных дополнительных вентиляторов и используемых комплектующих. А также схем организации самого охлаждения.

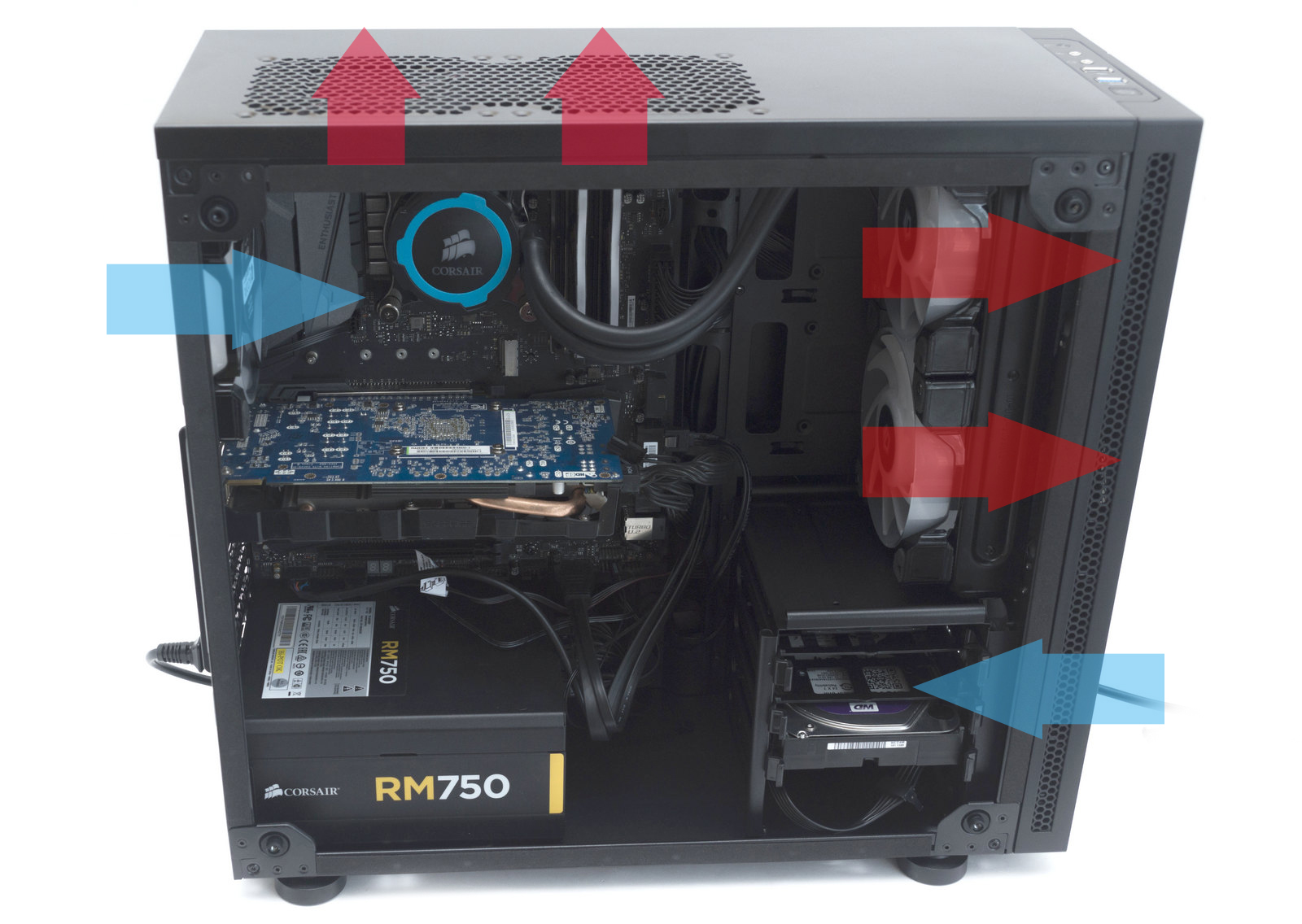

Мы, в свою очередь, попытаемся показать вам несколько нетрадиционную схему охлаждения, связанную с установкой СЖО спереди. Обычно ее ставят сверху, но в этом корпусе такая возможность не заявлена производителем.

При установке башенного кулера направление потоков воздуха изменится. Спередив этом случаеставим вентиляторы на вдув, сзади и сверху - на выдув. При установке HDD рекомендуем обязательно ставить спереди вентилятор, обдувающий корзину с накопителями.

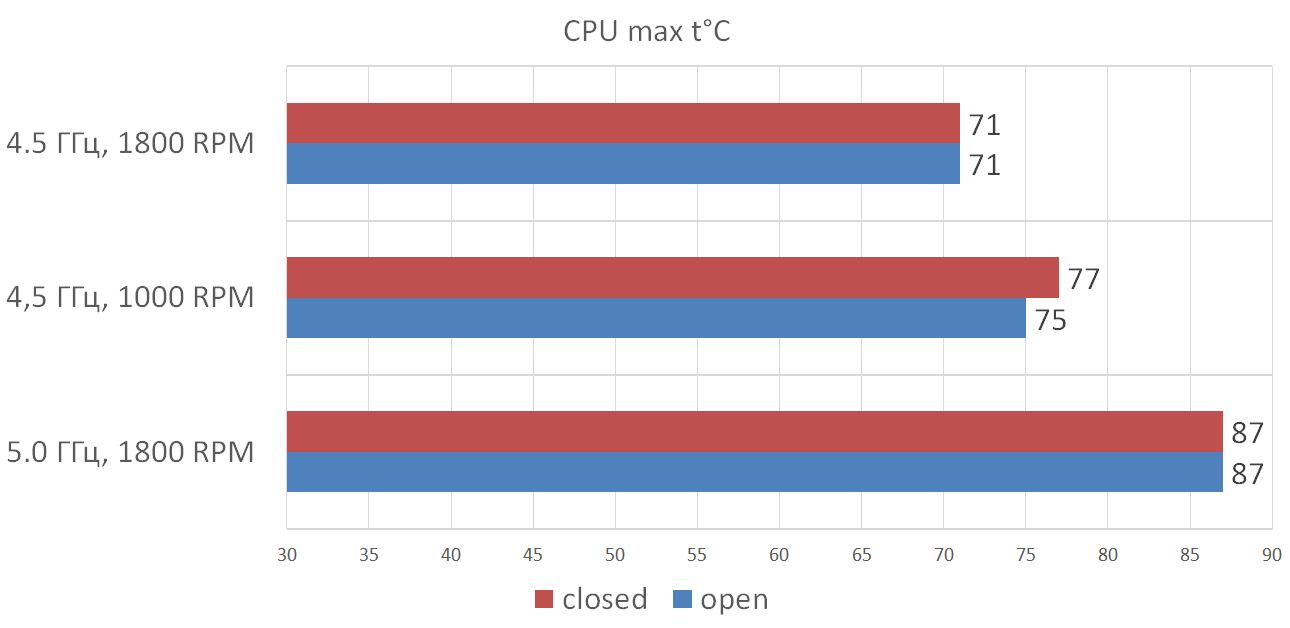

Охлаждение скальпированного процессора intel Core i7-7700K показало полную независимость от корпуса – в открытом и закрытом положении температуры значительно не менялись. Радиатор успешно охлаждался своими вентиляторами. Дополнительное охлаждение околосокетного пространства позволило эффективно охлаждать радиаторы цепей питания.

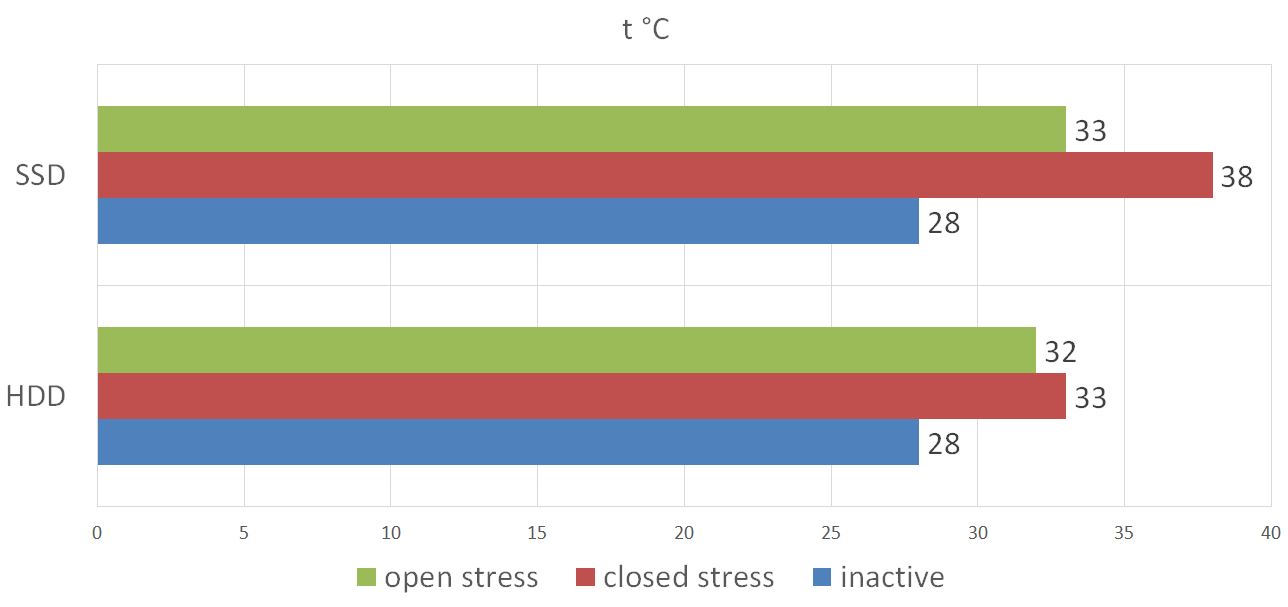

Непосредственный обдув корзин с накопителями также способствовал их хорошему охлаждению. Если же в этом месте не устанавливать вентилятор, то температуры накопителей будут расти при нагрузке. Особенно во время игр, когда видеокарта начнет прогревать воздух в закрытом корпусе.

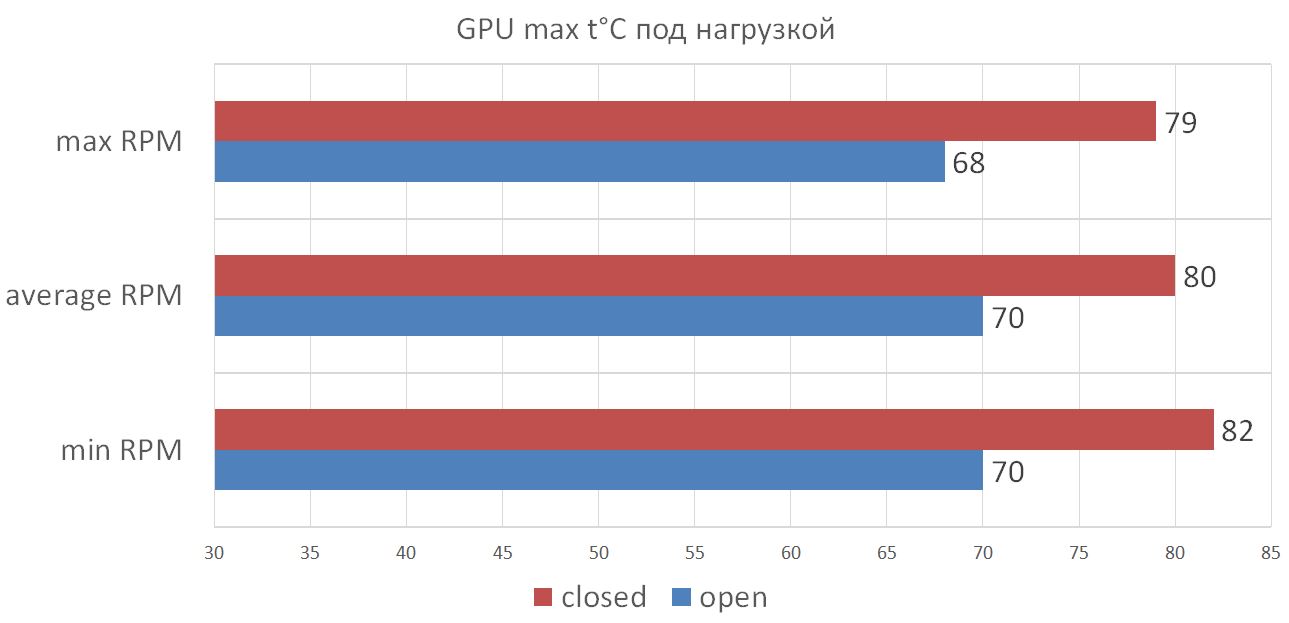

Самым проблемным в данном корпусе будет охлаждение видеокарты. Чем более «горячую» модель вы установите, тем сложнее будет отводить от нее тепло. Для примера мы поставили именно такую модель от AMD - Asus Radeon HD7970 DC2-3GD5.

В открытом стенде температура не превышала 70°С, в закрытом корпусе при максимальных оборотах корпусных вентиляторов температура подскочила до 79°C, а при минимальных оборотах - увеличилась до 82°C. Связано это и с горячим нравом тестовой видеокарты, и с особенностями ее системы охлаждения. Для производительной игровой сборки желательно установить дополнительные вентиляторы в корпус или рассмотреть иной вариант корпуса.

Комплектный вентилятор продемонстрировал тихую работу, даже на максимальных оборотах его звук не выделялся на фоне прочих комплектующих.

Заключение

Модель корпуса Corsair Carbide Series SPEC-05 оставила у нас неоднозначное впечатление. Дизайн с классическими формами и прозрачной панелью на весь левый бок, просторный изнутри и насколько можно миниатюрныйкейс выглядит отлично.

В нем хорошо будет смотреться игровая сборка. Удобно расположена интерфейсная панель с двумя портами USB 3.0, имеется съемный фильтр на вентиляции посадочного места под БП. Лицевая панель оригинальной формы с узким вентиляционным вырезом, с подсветкой за счет комплектного тихого вентилятора – плюсов много.

Имеются и некоторые нюансы, которые проявляются при сборке, и непосредственно на функциональность не влияют. Вырез в поддоне для кабеля питания CPU расположен очень неудобно. Скрытая аккуратная укладка возможна при установке материнской платы micro-ATX. При установке стандартной ATX платы много проводов будет непосредственно в корпусе, уложить лишние за поддоном проблематично, особенно, если кабели БП неплоские и несъемные.

Установка 240-мм радиатора СЖО заявлена, но наш тестовый экземпляр вместился с трудом и плотно. Его установка спереди корпуса - не самый удобный вариант в плане организации охлаждения, но мы с этим справились. Возможности по выбору кулера для охлаждения CPU ограничены высотой 150 мм. Также при установке ATX платывырез в шасси не совпадает с бэкплейтом CPU.

Корпус довольно легкий, в его изготовлении используется тонкий мягкий металл. Обработано все хорошо, и жесткость корпуса не страдает. Но при сборке, когда боковые панели сняты, и приходится его ворочать с установленными комплектующими, металл в руках играет, и при неаккуратных действиях возможно замятие шасси.

Акриловая панель тонированная, тонкая и гибкая, нам такие еще не встречались во время обзоров корпусов. В принципе, её толщина не влияет на надежность или жесткость корпуса. Просто при сборке/разборке нужно быть аккуратнее.

Охлаждение комплектующих будет зависеть от ваших умений его организовать. Комплектный вентилятор в одиночку с этой задачей не справиться. Необходимо, как минимум, добавить еще парочку. Самым важным становиться охлаждение видеокарты в игровой сборке за счет улучшения вентиляции.

При цене корпуса в районе трех-четырех тысяч на все эти нюансы можно закрыть глаза и радоваться удачной покупке. Но, когда цена превышает пять тысяч, требования к изделию возрастают. Ведь в этот бюджет входит много конкурентов с идентичными или лучшими потребительскими характеристиками.

Плюсы:

  • Дизайн;
  • Качественное изготовление и покраска;
  • Акриловая панель на весь бок;
  • Удобное расположение интерфейсной панели;
  • Просторный интерьер;
  • Наличие съемного фильтра;
  • Хорошие возможности по организации вентиляции.

Минусы:

  • Завышенная цена;
  • Неудобный кабель-менеджмент;
  • Всего один вентилятор в комплекте;
  • Узкий вырез в районе CPU.
